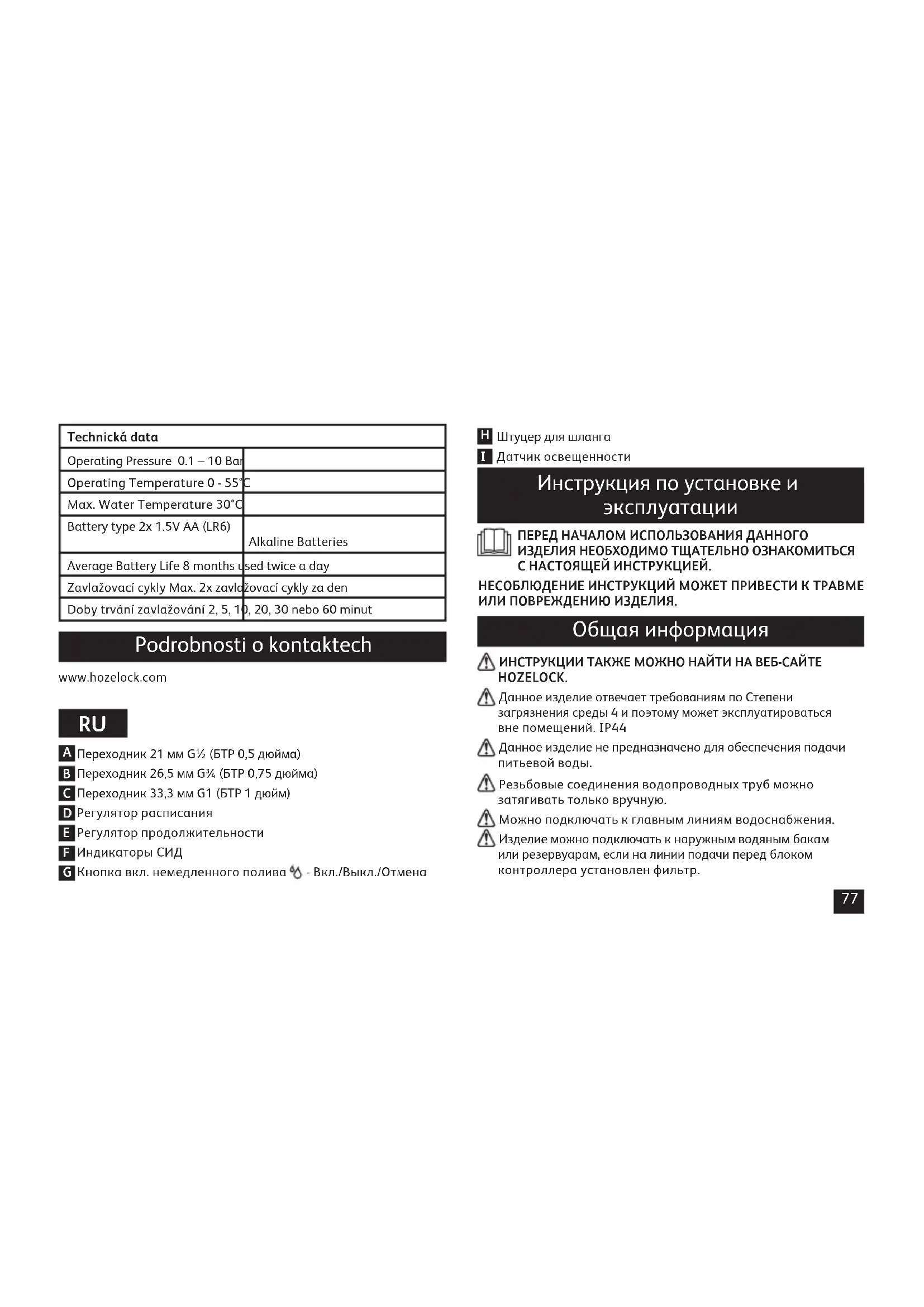

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Sensor Controller PLUS 2214 HOZELOCK

Переходник 21 мм G½ (БТР 0,5 дюйма)

Переходник 26,5 мм G¾ (БТР 0,75 дюйма)

Переходник 33,3 мм G1 (БТР 1 дюйм)

Регулятор расписания

Регулятор продолжительности

Кнопка вкл. немедленного полива - Вкл./Выкл./Отмена

Датчик освещенности Инструкция по установке и эксплуатации ПЕРЕД НАЧАЛОМ ИСПОЛЬЗОВАНИЯ ДАННОГО ИЗДЕЛИЯ НЕОБХОДИМО ТЩАТЕЛЬНО ОЗНАКОМИТЬСЯ С НАСТОЯЩЕЙ ИНСТРУКЦИЕЙ. НЕСОБЛЮДЕНИЕ ИНСТРУКЦИЙ МОЖЕТ ПРИВЕСТИ К ТРАВМЕ ИЛИ ПОВРЕЖДЕНИЮ ИЗДЕЛИЯ. Общая информация ИНСТРУКЦИИ ТАКЖЕ МОЖНО НАЙТИ НА ВЕБ-САЙТЕ HOZELOCK. Данное изделие отвечает требованиям по Степени загрязнения среды 4 и поэтому может эксплуатироваться вне помещений. IP44 Данное изделие не предназначено для обеспечения подачи питьевой воды. Резьбовые соединения водопроводных труб можно затягивать только вручную. Можно подключать к главным линиям водоснабжения. Изделие можно подключать к наружным водяным бакам или резервуарам, если на линии подачи перед блоком контроллера установлен фильтр.78 Установка батарей Используйте только щелочные батареи, иначе оборудование может работать некорректно.

Снимите переднюю панель, как показано на рисунке (Рис. 1), взявшись за нижнюю часть и потянув ее на себя.

Вставьте две батареи 1,5 В AA (LR6) и установите обратно переднюю панель контроллера. ВАЖНО! Запрещается использовать аккумуляторные

Производите замену батарей каждый сезон. (максимальный срок работы: 8 мес. при использовании дважды в сутки)

После установки батарей приводной мотор активирует внутренний клапан для того, чтобы проверить его готовность к эксплуатации, а также проверить, достаточно ли заряда батарей для безопасного управления вентилем.

Если индикатор СИД загорится красным, батареи необходимо заменить. Подсоединение контроллеров на основе датчиков расширенной версии к крану

Выберите подходящий переходник на кран (Рис. 3)

При помощи переходников надлежащей формы подключите контроллер крану и крепко затяните резьбу во избежание протечек. Запрещается использовать гаечный ключ или другой инструмент для затягивания резьбы, поскольку она может быть повреждена. (Рис. 4)

Откройте кран. Установка контроллера на основе датчиков расширенной версии в режим автоматического полива Восход и закат — это лучшее время для полива растений, так как в эти периоды испарение влаги минимальное и исключена возможность ожога листьев. Датчик дневного света автоматически корректирует график полива с учетом изменяющегося времени восхода и захода солнца. Утром и вечером при пасмурной или облачной погоде фазы графика полива могут слегка задерживаться, но такие отклонения являются незначительными и не несут негативные последствия для вашего сада.

Вращая регулятор управления, выберите один из трех секторов — Восход (раз в сутки), Закат (раз в сутки) или Восход и закат (дважды в сутки). (См. рис. 5.)

Выберите необходимую продолжительность полива — 2, 5, 10, 20, 30 или 60 минут. Настройка ежедневного расписания полива Если Вы не желаете поливать Ваш сад ежедневно, можно настроить таймер полива на работу каждые 2, 3, 5 или 7 сут. (раз в неделю). Чтобы настроить интервалы полива, поверните верхний регулятор на нужную отметку: (Рис. 6) Примечание. При изменении интервала полива новые настройки будут занесены во внутреннюю память на следующем восходе.79 Если вы повернули регулятор против часовой стрелки, увеличивая количество дней полива в неделю, а таймер полива был настроен на включение на следующий день, следующий полив будет произведен на следующий день и далее по расписанию в соответствии с новой настройкой на циферблате. Если контроллер полива был настроен на работу каждые 5 дней и должен был включиться через четверо суток, но вы установили полив на каждые два дня, контролер снизит интервал значений в двое суток, начиная со следующего

Это означает, что вам не придется ждать, пока закончится предыдущий 5-дневный цикл, чтобы новые настройки вступили

Если вы повернули регулятор по часовой стрелке, уменьшая количество дней полива в неделю, контроллер подождет, пока пройдет ранее настроенный цикл полива, а затем начнет график полива с новым, более длительным интервалом. Настройка полива раз в неделю в определенный день Подробные инструкции можно найти на веб-сайте: www.hozelock.com/sensorcontrollerplusinstuctions Выключение контроллера на основе датчиков расширенной версии Если Вы не желаете, чтобы контроллер включался автоматически, установите регулятор в положение “ВЫКЛ”. В данном случае вы сможете включать полив вручную с помощью соответствующей кнопки. Период начальной синхронизации После установки новых батарей включается 6-часовой период блокировки, чтобы избежать включения полива во время настройки системы. По окончании 24-часового цикла (с восходом и закатом) контроллер произведет синхронизацию с изменяющимися уровнями освещенности. В течение 6-часового периода блокировки можно осуществлять полив вручную, с помощью соответствующей кнопки. Расположение контроллера на основе датчиков расширенной версии на улице Контроллер необходимо устанавливать вне помещения. Не размещайте панель управления непосредственно в направлении элементов уличного освещения или иных ярких осветительных приборов, работающих ночью, так как это может помешать контроллеру срабатывать в нужное время на основе запрограммированных уровней освещенности. Желательно не устанавливать устройство на тротуарах с сильным затемнением или за зданиями, где уровень освещенности остается низким на протяжении всего дня. Не располагайте контроллер в помещениях, например в гаражах или под навесами, так как датчики не смогут зафиксировать естественное дневное освещение и устройство будет работать неправильно. Контроллер предназначен для установки непосредственно под уличным водопроводным краном. Не размещайте контроллер сбоку или на земле, чтобы избежать скопления дождевой воды вокруг устройства.80 Задержка на 1 час (при одновременном использовании двух контроллеров на основе датчиков) В случае установки двух контроллеров полива вы, возможно, пожелаете настроить разное время включения во избежание потерь давления при одновременном использовании сразу двух приборов, например распылителей. Достаньте заглушку задержки из места ее хранения с задней стороны панели управления (Рис. 2) и установите в указанное место под батареями. С установленной заглушкой одночасовая задержка применится ко всем режимам автоматического полива. Период задержки в один час изменить невозможно. Ручное управление (немедленный полив) Вы можете включить контроллер в любой момент, нажав один раз на кнопку вкл. немедленного полива. Функция включения немедленного полива

Полив в течение 10 мин.

Полив в течение 30 мин.

Полив в течение 60 мин.

четыре раза Отмена немедленного полива Индикатор СИД загорается при включении контроллера и начинает мигать после открытия клапана. В зависимости от выбранного режима состояние индикаторов будет меняться с течением времени. Так, если вы нажмете кнопку три раза для настройки полива в течение 60 минут, верхний индикатор перестанет мигать через первые 30 минут, а два нижних — продолжат мигать. Чтобы в любое время остановить ручной полив, нажмите на кнопку включения немедленного полива и удерживайте ее, пока все зеленые индикаторы не перестанут мигать. Вы услышите, как выключается приводной мотор, управляющий внутренним клапаном подачи воды. Примечание. В целях продления срока службы батареи контроллер полива можно включать и выключать не более трех раз в течение одной минуты. Отмена режима автоматического полива С помощью кнопки можно вручную отменять любую текущую операцию автоматического полива. Полив возобновится по

Проверка уровня заряда батарей (Нажмите и удерживайте кнопку вкл. немедленного

3 зеленых индикатора Батарея полностью заряжена 2 зеленых индикатора Уровень заряда достаточный 1 зеленый индикатор Уровень заряда батареи достаточен, но вскоре потребуется замена81 Проверка уровня заряда батарей (Нажмите и удерживайте кнопку вкл. немедленного

1 красный индикатор Уровень заряда батареи низкий — необходима срочная замена Режим предотвращения сбоев Встроенная функция безопасности оповещает о критическом уровне заряда батарей, который может воспрепятствовать закрытию клапана и привести к повышенному расходу воды. Безопасный режим не позволяет контроллеру включаться до тех пор, пока не будет произведена замена батарей. При включении режима предотвращения сбоев индикатор СИД загорится красным цветом. Функция немедленного полива также не сработает, пока не будет произведена замена

Данное изделие не предназначено для эксплуатации при температурах ниже нуля, в морозы. На зиму необходимо сливать всю оставшуюся воду из вашего устройства программируемого полива и заносить аппарат внутри помещения для хранения до следующего сезона полива. Поиск и устранение неисправностей Проблема Возможная причина Решение

открывается, но вода не течет. Кран в саду закрыт. Откройте кран. Шланг перекручен или пережат.

Кнопка нажата, но клапан не открывается. Установлены неподходящие или разряженные

Проверьте тип батарей и/или замените их на

Кнопка нажата, индикатор горит, но клапан не

одноминутная блокировка.

3 минуты и попробуйте еще

правильно, но не включился на

Контроллер ожидает синхронизации. Подождите 24 часа и проверьте

Внешнее освещение слишком яркое. Уберите подальше или отверните контроллер от источников света.82 Технические данныеРабочее давление 0,1–10 барРабочая температура 0 - 55°CМакс. температура воды 30°CТип батарей 2 x 1,5 В AA (LR6) Щелочные батареиСредний срок службы батареи8 мес. при использовании дважды за суткиЦиклы полива Макс. 2 цикла полива в суткиПродолжительность полива:2, 5, 10, 20, 30 или 60 минут. Контактная информация www.hozelock.com Declaration of Conformity to CE Hozelock Ltd declare that the following Electrically Operated Water Valves:
