ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ Sensor Controller PLUS 2214 HOZELOCK

21 mm G½ (½” bsp) Προσαρμογέας

26,5 mm G¾ (¾” bsp) Προσαρμογέας

33,3 mm G1 (1” bsp) Προσαρμογέας

Επιλογέας προγράμματος

Επιλογέας διάρκειας59

Κουμπί Water Now (Πότισμα τώρα) - On/Off/Παράκαμψη

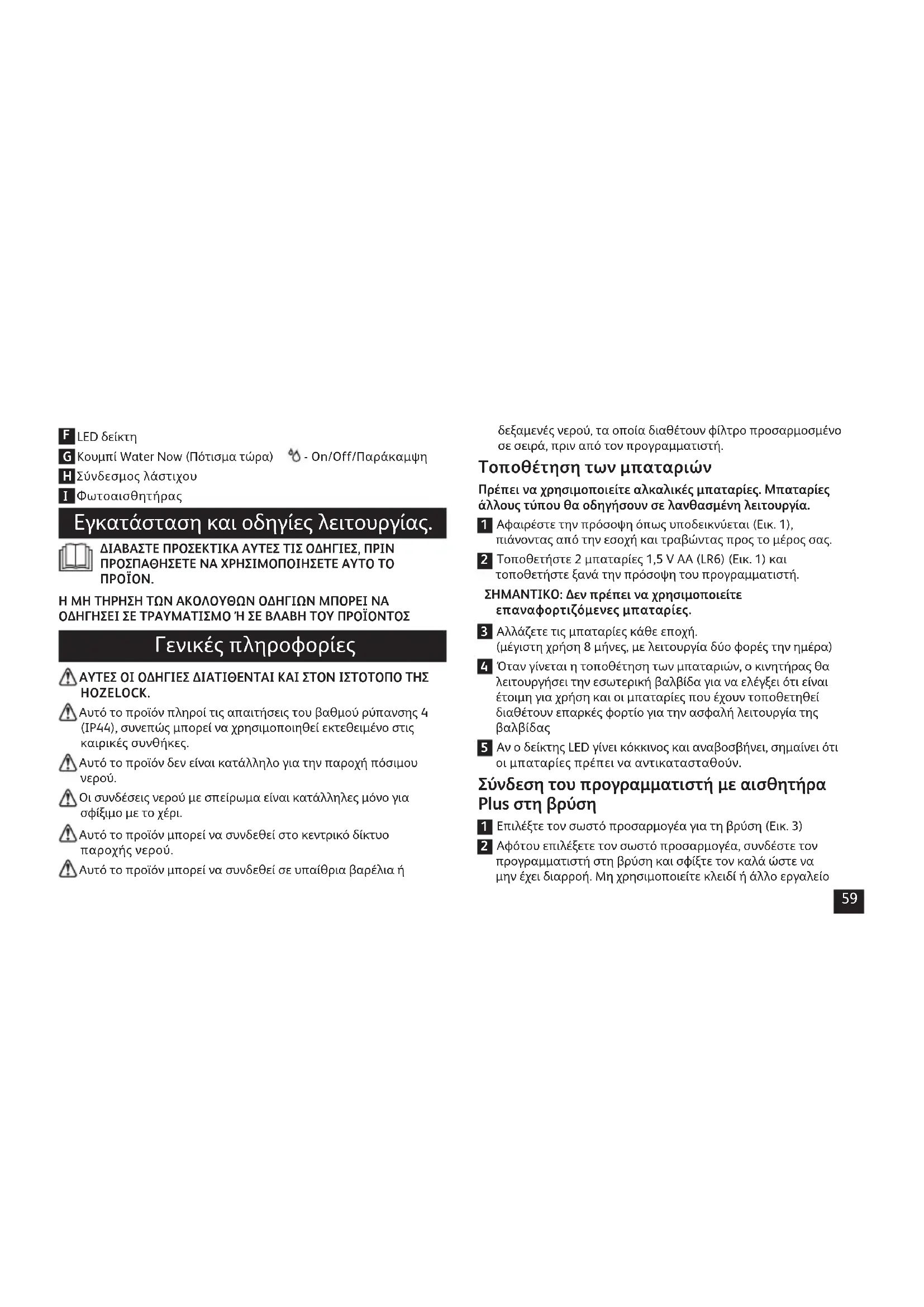

Φωτοαισθητήρας Εγκατάσταση και οδηγίες λειτουργίας. ΔΙΑΒΑΣΤΕ ΠΡΟΣΕΚΤΙΚΑ ΑΥΤΕΣ ΤΙΣ ΟΔΗΓΙΕΣ, ΠΡΙΝ ΠΡΟΣΠΑΘΗΣΕΤΕ ΝΑ ΧΡΗΣΙΜΟΠΟΙΗΣΕΤΕ ΑΥΤΟ ΤΟ

Η ΜΗ ΤΗΡΗΣΗ ΤΩΝ ΑΚΟΛΟΥΘΩΝ ΟΔΗΓΙΩΝ ΜΠΟΡΕΙ ΝΑ ΟΔΗΓΗΣΕΙ ΣΕ ΤΡΑΥΜΑΤΙΣΜΟ Ή ΣΕ ΒΛΑΒΗ ΤΟΥ ΠΡΟΪΟΝΤΟΣ Γενικές πληροφορίες ΑΥΤΕΣ ΟΙ ΟΔΗΓΙΕΣ ΔΙΑΤΙΘΕΝΤΑΙ ΚΑΙ ΣΤΟΝ ΙΣΤΟΤΟΠΟ ΤΗΣ HOZELOCK. Αυτό το προϊόν πληροί τις απαιτήσεις του βαθμού ρύπανσης 4 (IP44), συνεπώς μπορεί να χρησιμοποιηθεί εκτεθειμένο στις καιρικές συνθήκες. Αυτό το προϊόν δεν είναι κατάλληλο για την παροχή πόσιμου

Οι συνδέσεις νερού με σπείρωμα είναι κατάλληλες μόνο για σφίξιμο με το χέρι. Αυτό το προϊόν μπορεί να συνδεθεί στο κεντρικό δίκτυο παροχής νερού. Αυτό το προϊόν μπορεί να συνδεθεί σε υπαίθρια βαρέλια ή δεξαμενές νερού, τα οποία διαθέτουν φίλτρο προσαρμοσμένο σε σειρά, πριν από τον προγραμματιστή. Τοποθέτηση των μπαταριών Πρέπει να χρησιμοποιείτε αλκαλικές μπαταρίες. Μπαταρίες άλλους τύπου θα οδηγήσουν σε λανθασμένη λειτουργία.

Αφαιρέστε την πρόσοψη όπως υποδεικνύεται (Εικ. 1), πιάνοντας από την εσοχή και τραβώντας προς το μέρος σας.

Τοποθετήστε 2 μπαταρίες 1,5 V AA (LR6) (Εικ. 1) και τοποθετήστε ξανά την πρόσοψη του προγραμματιστή. ΣΗΜΑΝΤΙΚΟ: Δεν πρέπει να χρησιμοποιείτε επαναφορτιζόμενες μπαταρίες.

Αλλάζετε τις μπαταρίες κάθε εποχή. (μέγιστη χρήση 8 μήνες, με λειτουργία δύο φορές την ημέρα)

Όταν γίνεται η τοποθέτηση των μπαταριών, ο κινητήρας θα λειτουργήσει την εσωτερική βαλβίδα για να ελέγξει ότι είναι έτοιμη για χρήση και οι μπαταρίες που έχουν τοποθετηθεί διαθέτουν επαρκές φορτίο για την ασφαλή λειτουργία της

Αν ο δείκτης LED γίνει κόκκινος και αναβοσβήνει, σημαίνει ότι οι μπαταρίες πρέπει να αντικατασταθούν. Σύνδεση του προγραμματιστή με αισθητήρα Plus στη βρύση

Επιλέξτε τον σωστό προσαρμογέα για τη βρύση (Εικ. 3)

Αφότου επιλέξετε τον σωστό προσαρμογέα, συνδέστε τον προγραμματιστή στη βρύση και σφίξτε τον καλά ώστε να μην έχει διαρροή. Μη χρησιμοποιείτε κλειδί ή άλλο εργαλείο60 για το σφίξιμο, καθώς υπάρχει κίνδυνος να καταστρέψετε τα σπειρώματα. (Εικ. 4)

Ανοίξτε τη βρύση. Πώς να ρυθμίσετε τον προγραμματιστή με αισθητήρα Plus - αυτόματο πότισμα Οι καλύτερες ώρες για να ποτίζετε τον κήπο σας είναι κατά την ανατολή και τη δύση του ηλίου, ώστε να αποφεύγετε την εξάτμιση του νερού και το κάψιμο των φύλλων. Ο αισθητήρας φωτός ημέρας προσαρμόζει αυτόματα το πρόγραμμα του ποτίσματος, ώστε να συμπίπτει με την αλλαγή στις ώρες που ανατέλλει και δύει ο ήλιος. Σε περίπτωση συννεφιάς ή σκοτεινιασμένου ουρανού, κατά το πρωί ή το απόγευμα, μπορεί να υπάρξει μια μικρή καθυστέρηση στους χρόνους ποτίσματος, αλλά αυτή η καθυστέρηση δεν είναι σημαντική για να έχει αρνητικές επιπτώσεις στον κήπο σας.

1 Γυρίστε τον επιλογέα του προγραμματιστή για να διαλέξετε μία από τις 3 σημειωμένες λειτουργίες – Sunrise (Ανατολή) (μία φορά την ημέρα), Sunset (Δύση) (μία φορά την ημέρα) ή Sunrise and Sunset (Ανατολή και Δύση) (δύο φορές την ημέρα). (Βλ. εικ. 5)

Επιλέξτε τη διάρκεια του ποτίσματος – 2, 5, 10, 20, 30 ή 60 λεπτά ποτίσματος. Πώς να ρυθμίσετε το καθημερινό πρόγραμμα

Αν δεν θέλετε να ποτίζετε τον κήπο σας κάθε ημέρα, μπορείτε να ρυθμίσετε τον χρονοδιακόπτη ποτίσματος να ποτίζει κάθε 2, 3, 5 ή 7 ημέρες (μία φορά την εβδομάδα). Για να ρυθμίσετε τα μεσοδιαστήματα ποτίσματος, γυρίστε τον επιλογέα του επάνω μέρους στην επιθυμητή ρύθμιση: (Εικ. 6) Σημείωση: Αν αλλάξετε το μεσοδιάστημα ποτίσματος, η εσωτερική μνήμη θα ενημερωθεί με τις νέες ρυθμίσεις σας κατά την επόμενη ανατολή του ηλίου. Αν γυρίσετε τον επιλογέα αριστερόστροφα (αυξάνοντας τον αριθμό των ημερών ποτίσματος ανά εβδομάδα), ενώ ο χρονοδιακόπτης ποτίσματος είναι ρυθμισμένος να ποτίσει την επόμενη ημέρα, τότε το επόμενο πότισμα θα πραγματοποιηθεί την επόμενη ημέρα και η συσκευή θα συνεχίσει να ποτίζει σύμφωνα με τη νέα ρύθμιση στον επιλογέα. Αν ο προγραμματιστής ποτίσματος ήταν ρυθμισμένος να ποτίζει κάθε 5 ημέρες και το επόμενο πότισμα θα γινόταν σε 4 ημέρες, αλλά τελικά γυρίσατε τον επιλογέα για πότισμα κάθε 2 ημέρες, ο προγραμματιστής θα μειώσει το μεσοδιάστημα στις 2 ημέρες κατά την επόμενη ανατολή του ηλίου. Αυτό σημαίνει ότι δεν θα χρειαστεί να περιμένετε να ολοκληρωθεί το μεσοδιάστημα των 5 ημερών της προηγούμενης ρύθμισης, από τη στιγμή που θα ρυθμίσετε με τον επιλογέα ένα πιο σύντομο μεσοδιάστημα. Αν γυρίσετε τον επιλογέα δεξιόστροφα (μειώνοντας τον αριθμό των ημερών ποτίσματος ανά εβδομάδα), ο προγραμματιστής θα περιμένει μέχρι να περάσει το μεσοδιάστημα ποτίσματος της προηγούμενης ρύθμισης, πριν αρχίσει να ποτίζει σύμφωνα με το νέο, μεγαλύτερο μεσοδιάστημα. Πώς μπορώ να ποτίζω μία φορά την εβδομάδα61 σε μια συγκεκριμένη ημέρα Για πιο λεπτομερείς οδηγίες επισκεφθείτε τη σελίδα www.hozelock.com/sensorcontrollerplusinstuctions Πώς να απενεργοποιήσετε τον προγραμματιστή με αισθητήρα Plus Αν δεν θέλετε να ενεργοποιείται αυτόματα ο προγραμματιστή, γυρίστε τον επιλογέα στη θέση «OFF». Εξακολουθείτε να μπορείτε να χρησιμοποιήσετε το κουμπί για μη αυτόματο πότισμα του

Αρχική περίοδος συγχρονισμού Όταν τοποθετείτε νέες μπαταρίες, υπάρχει μια περίοδος ασφάλισης 6 ωρών, η οποία δεν επιτρέπει στον προγραμματιστή να ποτίσει ενόσω ρυθμίζετε το σύστημα. Μετά από έναν κύκλο 24 ωρών ανατολής και δύσης, ο προγραμματιστής θα συγχρονιστεί με την εναλλαγή στα επίπεδα του φωτός. Κατά την περίοδο ασφάλισης των 6 ωρών μπορείτε να πραγματοποιήσετε μη αυτόματο πότισμα του κήπου σας, χρησιμοποιώντας το κουμπί. Τοποθέτηση του προγραμματιστή με αισθητήρα Plus σε εξωτερικό χώρο Είναι σημαντικό ο προγραμματιστής ποτίσματος να βρίσκεται σε εξωτερικό χώρο. Ο πίνακας προγραμματισμού δεν πρέπει να είναι στραμμένος απευθείας προς εξωτερικό φωτισμό ασφαλείας ή άλλα έντονα φώτα που ανάβουν κατά τη διάρκεια της νύχτας, καθώς μπορεί να επηρεαστούν τα καταγεγραμμένα επίπεδα φωτός και ο προγραμματιστής να ενεργοποιείται σε ακατάλληλη

Ιδανικά, δεν πρέπει να τοποθετήσετε τον προγραμματιστή σε πέρασμα με πολλή σκιά ή πίσω από κτήρια, όπου τα επίπεδα του φωτός παραμένουν χαμηλά καθ’ όλη τη διάρκεια της ημέρας. Μην τοποθετείτε τον προγραμματιστή μέσα σε κτήρια, όπως μέσα σε γκαράζ ή κάτω από υπόστεγα, όπου δεν θα λαμβάνει το φυσικό φως της ημέρας για να λειτουργεί σωστά. Ο προγραμματιστής είναι σχεδιασμένος για να τοποθετείται ακριβώς κάτω από μια εξωτερική βρύση. Μην τοποθετείτε τον προγραμματιστή με πλάγια κλίση ή επάνω στο έδαφος, προκειμένου να μην κατακρατείται το νερό της βροχής επάνω στο προϊόν. 1 ώρα καθυστέρηση (όταν χρησιμοποιούνται 2 προγραμματιστές με αισθητήρα μαζί) Αν εγκαταστήσετε δύο προγραμματιστές με αισθητήρα, ενδεχομένως να χρειαστεί να εναλλάξετε τις ώρες εκκίνησης, ώστε να αποφύγετε την απώλεια πίεσης όταν οι δύο συσκευές χρησιμοποιούνται ταυτόχρονα – για παράδειγμα μπεκ. Αφαιρέστε το βύσμα καθυστέρησης από τον αποθηκευτικό του χώρο στο πίσω μέρος του πίνακα προγραμματισμού (Εικ. 2) και τοποθετήστε το στη θέση κάτω από τις μπαταρίες. Όταν είναι τοποθετημένο το βύσμα, θα υπάρχει μία ώρα καθυστέρηση στο αυτόματο πότισμα. Δεν υπάρχει δυνατότητα για αλλαγή της περιόδου καθυστέρησης μίας ώρας. Μη αυτόματη λειτουργία (Water Now) Μπορείτε να ενεργοποιήσετε τον προγραμματιστή ποτίσματος ανά πάσα στιγμή πατώντας το κουμπί Water Now (Πότισμα τώρα).62 Λειτουργία Water now

Τρεις φορές Πότισμα 60 λεπτών

Ακυρώνεται η λειτουργία Water Now Το LED θα ανάψει για να σας δείξει ότι έχει ενεργοποιήσει τον προγραμματιστή και θα αρχίσει να αναβοσβήνει όταν ανοίξει η βαλβίδα. Ανάλογα με τον επιλεγμένο τρόπο λειτουργίας, τα φώτα θα πραγματοποιούν αντίστροφη μέτρηση, καθώς θα περνάει ο χρόνος. Συνεπώς, αν πατήσετε το κουμπί 3 φορές για πότισμα 60 λεπτών, το πρώτο φως από επάνω θα σταματήσει να αναβοσβήνει μετά από 30 λεπτά, ενώ τα δύο φώτα από κάτω θα συνεχίσουν να αναβοσβήνου. Αν αποφασίσετε να σταματήσετε ανά πάσα στιγμή το μη αυτόματο πότισμα, πατήστε απλώς παρατεταμένα το κουμπί Water Now μέχρι να σταματήσουν να αναβοσβήνουν όλα τα πράσινα φώτα. Θα ακούσετε τον κινητήρα να γυρίζει την εσωτερική βαλβίδα και να κλείνει την παροχή νερού. Σημείωση: Για να διατηρήσετε τη διάρκεια ζωής των μπαταριών, δεν πρέπει να ενεργοποιείτε και να απενεργοποιείτε τον προγραμματιστή ποτίσματος περισσότερες από 3 φορές το

Πώς μπορώ να ακυρώσω τη λειτουργία αυτόματου ποτίσματος Το κουμπί μπορεί να χρησιμοποιηθεί, επίσης, για παράκαμψη της λειτουργίας με το χέρι, ώστε να ακυρωθεί η όποια τρέχουσα λειτουργία αυτόματου ποτίσματος έχει ξεκινήσει. Στη συνέχεια, το πρόγραμμα θα επανεκκινηθεί. Έλεγχος επιπέδου μπαταρίας (Πατήστε παρατεταμένα το κουμπί Water Now) 3 x πράσινα φώτα Το επίπεδο των μπαταριών είναι άριστο 2 x πράσινα φώτα Το επίπεδο των μπαταριών είναι καλό 1 x πράσινο φως Το επίπεδο των μπαταριών είναι ικανοποιητικό, αλλά φροντίστε να τις αλλάξετε σύντομα 1 x κόκκινο φως Το επίπεδο των μπαταριών είναι χαμηλό - αντικαταστήστε τώρα τις μπαταρίες Λειτουργία αποτροπής αστοχίας Μια ενσωματωμένη λειτουργία ασφαλείας ανιχνεύει πότε το επίπεδο των μπαταριών είναι τόσο χαμηλό που θα μπορούσε να οδηγήσει σε αστοχία της συσκευής ενώ η βαλβίδα είναι ανοιχτή, με αποτέλεσμα τη σπατάλη νερού. Η λειτουργία ασφαλείας δεν επιτρέπει στον προγραμματιστή να ενεργοποιηθεί, μέχρι να αντικατασταθούν οι μπαταρίες. Ο δείκτης LED είναι κόκκινος και αναβοσβήνει, όταν ενεργοποιείται η λειτουργία αποτροπής αστοχίας. Η λειτουργία Water Now (Πότισμα τώρα) δεν θα είναι επίσης διαθέσιμη, μέχρι να αντικατασταθούν οι μπαταρίες. Αυτό το προϊόν δεν είναι σχεδιασμένο για λειτουργία σε63 θερμοκρασίες κάτω του μηδενός (παγετό). Κατά τους χειμερινούς μήνες, αποστραγγίστε τυχόν υπολειπόμενο νερό από τον χρονοδιακόπτη και βάλτε τη συσκευή σε εσωτερικό χώρο, μέχρι την επόμενη εποχή ποτίσματος. Αντιμετώπιση προβλημάτων Πρόβλημα Πιθανή αιτία Λύση Η βαλβίδα ανοίγει αλλά δεν τρέχει νερό Η βρύση του κήπου είναι κλειστή Ανοίξτε τη βρύση Το λάστιχο είναι διπλωμένο ή μπλοκαρισμένο Ξεδιπλώστε/ ξεμπλοκάρετε το

Το κουμπί πατήθηκε αλλά η βαλβίδα δεν

Ακατάλληλες ή αποφορτισμένες

μπαταριών ή/και αντικαταστήστε τις με καινούργιες Το κουμπί πατήθηκε, το φως βγήκε, αλλά η βαλβίδα δεν

Πραγματοποιήθηκε 1 λεπτό ασφάλισης

τρία λεπτά και προσπαθήστε

Πρόβλημα Πιθανή αιτία Λύση Ο προγραμματιστής

σωστά, αλλά δεν ενεργοποιήθηκε με τη δύση του ήλιου Ο προγραμματιστής περιμένει να συγχρονιστεί Περιμένετε 24 ώρες και ελέγξτε

Ο προγραμματιστής ενεργοποιείται όταν ανάβουν τα φώτα του εξωτερικού

Τα φώτα του εξωτερικού χώρου είναι πολύ έντονα Μετακινήστε ή περιστρέψτε τον προγραμματιστή, ώστε να μην αντικρίζει πηγές τεχνητού φωτός Τεχνικά δεδομένα Πίεση λειτουργίας 0,1 – 10 Bar Θερμοκρασία λειτουργίας 0 - 55°C Μέγιστη θερμοκρασία νερού 30°C Τύπος μπαταριών 2 x 1,5 V AA (LR6) Αλκαλικές μπαταρίες Μέση διάρκεια ζωής

8 μήνες με χρήση δύο φορές

Κύκλοι ποτίσματος Το πολύ 2 κύκλοι ποτίσματος

Διάρκεια ποτίσματος 2, 5, 10, 20, 30 ή 60 λεπτά64 Στοιχεία επικοινωνίας www.hozelock.com
