Select Plus Controller 2224 - Programmateur d'arrosage HOZELOCK - Notice d'utilisation et mode d'emploi gratuit

Marque	Hozelock
Modèle	Select Plus Controller 2224
Type de produit	Programmateur d'arrosage
Alimentation	2 piles AA (LR6) 1,5 V alcalines
Pression de fonctionnement	0,1 - 10 bars
Température de fonctionnement	1°C à 55°C
Température maximale de l'eau	30°C
Modes d'arrosage	Automatique et Manuel
Nombre de programmes	16 programmes préréglés
Fréquences d'arrosage	Toutes les 6h, 12h, 24h, 48h, 72h, 7 jours
Durées d'arrosage	2, 5, 10, 20, 30, 60 minutes
Arrosage manuel immédiat	Oui, durée max 60 min
Indicateur de niveau de piles	LED verte (OK) / LED rouge (à changer)
Sécurité vanne	Détection de piles faibles pour éviter gaspillage
Installation	Sur robinet extérieur, adaptateurs fournis
Utilisation	Non adapté à l'eau potable
Entretien	Vider avant gel, stocker à l'intérieur
Durée de vie des piles	Jusqu'à 8 mois (2 utilisations/jour)

FOIRE AUX QUESTIONS - Select Plus Controller 2224 HOZELOCK

Comment installer les piles ?

Retirez la façade avant, insérez 2 piles AA alcalines (LR6) en respectant les polarités (+/-). Attendez 20 secondes si vous remplacez des piles usagées. Ne pas utiliser de piles rechargeables.

Comment régler l'heure de démarrage de l'arrosage automatique ?

Tournez la molette dans le sens horaire jusqu'à la position START TIME à l'heure réelle souhaitée (ex : 15h). L'heure est mémorisée, l'arrosage démarrera chaque jour à cette heure.

Comment choisir un programme d'arrosage ?

Après avoir réglé l'heure de démarrage, tournez la molette dans le sens antihoraire sur l'un des 16 programmes disponibles. La LED clignote 3 fois pour confirmer. Vous pouvez changer de programme sans refaire l'heure.

Comment lancer un arrosage manuel immédiat ?

Appuyez sur le bouton Arrosage immédiat sur la façade. L'eau coule pendant 60 minutes maximum. La LED verte clignote pendant l'arrosage.

Comment arrêter l'arrosage manuel avant la fin ?

Appuyez à nouveau sur le bouton Arrosage immédiat pour fermer la vanne. La LED arrête de clignoter. Note : limiter à 3 activations/désactivations par minute pour préserver les piles.

Que signifie une LED rouge clignotante ?

La sécurité vanne s'est activée car les piles sont trop faibles pour fermer la vanne. Remplacez immédiatement les piles par des neuves pour éviter le gaspillage d'eau. L'arrosage manuel est également indisponible.

Pourquoi l'eau ne coule-t-elle pas alors que la vanne est ouverte ?

Vérifiez que le robinet extérieur est bien ouvert. Si le problème persiste, contrôlez l'état des piles (LED rouge ?) et que la façade est correctement enclenchée.

Comment protéger le programmateur en hiver ?

Videz l'eau résiduelle du programmateur et stockez-le à l'intérieur à une température supérieure à 0°C. Ne pas utiliser en dessous de 0°C.

Puis-je utiliser des piles rechargeables ?

Non, utilisez uniquement des piles alcalines de type AA (LR6). Les piles rechargeables peuvent provoquer des dysfonctionnements.

Que faire si l'arrosage automatique ne démarre pas ?

Vérifiez que l'heure de démarrage a bien été réglée (position START TIME). Assurez-vous que la molette est sur un programme (pas sur OFF). Si la LED clignote rouge, remplacez les piles.

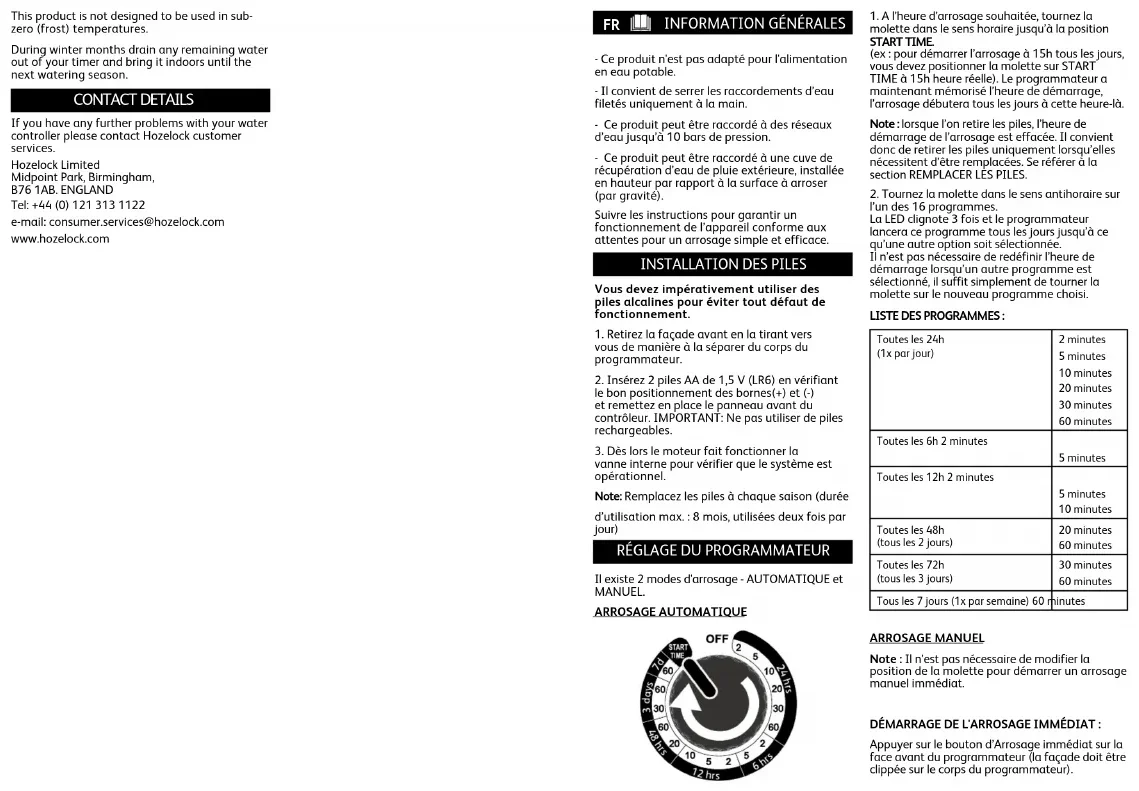

MODE D'EMPLOI Select Plus Controller 2224 HOZELOCK

- Ce produit n'est pas adapté pour l'alimentation en eau potable.

- Il convient de serrer les raccordements d'eau filetés uniquement à la main.

- Ce produit peut être raccordé à des réseaux d'eau jusqu'à 10 bars de pression.

- Ce produit peut être raccordé à une cuve de récupération d'eau de pluie extérieure, installée en hauteur par rapport à la surface à arroser (par gravité).

Suivre les instructions pour garantir un fonctionnement de l'appareil conforme aux attentes pour un arrosage simple et efficace.

INSTALLATION DES PILES

Vous devez impérativement utiliser des piles alcalines pour éviter tout défaut de fonctionnement.

1. Retirez la façade avant en la tirant vers vous de manière à la séparer du corps du programmateur.
2. Insérez 2 piles AA de 1,5 V (LR6) en vérifiant le bon positionnement des bornes(+) et (-) et remettez en place le panneau avant du contrôleur. IMPORTANT: Ne pas utiliser de piles rechargeables.
3. Dès lors le moteur fait fonctionner la vanne interne pour vérifier que le système est opérationnel.

Note: Remplacez les piles à chaque saison (durée d'utilisation max. : 8 mois, utilisées deux fois par jour)

RÉGLAGE DU PROGRAMMATEUR

Il existe 2 modes d'arrosage - AUTOMATIQUE et MANUEL.

ARROSAGE AUTOMATIQUE

1. A l'heure d'arrosage souhaitée, tournez la molette dans le sens horaire jusqu'à la position START TIME. (ex : pour démarrer l'arrosage à 15h tous les jours, vous devez positionner la molette sur START TIME à 15h heure réelle). Le programmateur a maintenant mémorisé l'heure de démarrage, l'arrosage débutera tous les jours à cette heure-là.
   Note : lorsque l'on retire les piles, l'heure de démarrage de l'arrosage est effacée. Il convient donc de retirer les piles uniquement lorsqu'elles nécessitent d'être remplacées. Se référer à la section REMPLACER LÉS PILES.
2. Tournez la molette dans le sens antihoraire sur l'un des 16 programmes. La LED clignote 3 fois et le programmateur kancera ce programme tous les jours jusqu'à ce qu'une autre option soit sélectionnée. Il n'est pas nécessaire de redéfinir l'heure de démarrage lorsqu'un autre programme est sélectionné, il suffit simplement de tourner la molette sur le nouveau programme choisi.

LISTE DES PROGRAMMES :

Toutes les 24h(1x par jour)	2 minutes5 minutes10 minutes20 minutes30 minutes60 minutes
Toutes les 6h 2 minutes	5 minutes
Toutes les 12h 2 minutes	5 minutes10 minutes
Toutes les 48h(tous les 2 jours)	20 minutes60 minutes
Toutes les 72h(tous les 3 jours)	30 minutes60 minutes
Tous les 7 jours (1x par semaine) 60 minutes

ARROSAGE MANUEL

Note : Il n'est pas nécessaire de modifier la position de la molette pour démarrer un arrosage manuel immédiat.

DÉMARRAGE DE L'ARROSAGE IMMÉDIAT :

Appuyer sur le bouton d'Arrosage immédiat sur la face avant du programmateur (la façade doit être clippée sur le corps du programmateur).

OFF 2 5 10 14 20 12.5 V 10 V 6 V 30 V 60 V 70 V 80 V 90 V 10 V 11 V 12 V 13 V 14 V 15 V 16 V 17 V 18 V 19 V 20 V 21 V 22 V 23 V 24 V 25 V 26 V 27 V 28 V 29 V 30 V 31 V 32 V 33 V 34 V 35 V 36 V 37 V 38 V 39 V 40 V 41 V 42 V 43 V 44 V 45 V 46 V 47 V 48 V 49 V 50 V 51 V 52 V 53 V 54 V 55 V 56 V 57 V 58 V 59 V 60 V Select

L'eau coule pendant 60 minutes maximum ou jusqu'à ce que l'on la stoppe. La LED clignotte en vert tout le temps de l'arrosage.

Note: Après 60 minutes, l'arrosage se coupe automatiquement. La programmation automatique reprend à moins de tourner la molette en position OFF.

ARRÊT DE L'ARROSAGE IMMÉDIAT :

Appuyer sur le bouton d'Arrosage immédiat à n'importe quel moment pour fermer la vanne. La LED arrêt de clignoter.

Note : Afin de limiter l'usure des piles, l'arrosage immédiat ne peut être activé / désactivé que 3 fois en 1 minute maximum.

INSTALLER LE PROGRAMATEUR

Pour installer le programmateur sur le robinet extérieur, utilisez les adaptateurs fournis si nécessaire.

Serrez à la main fermement pour éviter toute fuite.

Ne pas utiliser une clé ou un autre outil qui pourrait endommager les composants plastiques

VÉRIFICATION DU NIVEAU DES PILES

VERIFICATION DU NIVEAU DES PILESPour vérifier l'état des piles installées, appuyer etmaintenir appuyé le bouton "Arrosage immédiat".
LED VERTE PILES	OK
LED ROUGE	LES BATTERIES DOIVENT ÉTRESCHANGÉESSe reporter à la section"REEMPLACER LES PILES"

SÉCURITÉ VANNE

Une sécurité intégrée permet de détecter un état des piles trop faible pour pouvoir refermer la vanne alors qu'elle est ouverte, et ainsi éviter le gaspillage en eau.

Cette sécurité empêche le programmateur de fonctionner jusqu'à ce que les piles soient remplacées.

L'indicateur LED clignote rouge lorsque la sécurité s'est activé.

L'Arrosage immédiat est également indisponible tant que les piles ne sont pas remplacées.

REEMPLACER LES PILES

Pour changer les piles, retirer les piles défectueuses et attendre 20 secondes avant d'installer les nouvelles piles.

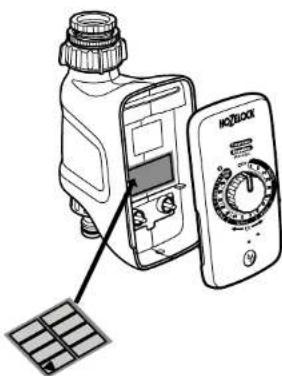

ETIQUETTE DE SELECTION DES PROGRAMMES

Votre programmateur Select est livré avec un sticker « Aide-mémoire » pour vous aider à régler votre appareil.

Ce sticker peut être collé à l'intérieur du programmateur comme indiqué ici.

PROBLÈME SOLUTION
La vanne s'ouvre et se ferme lors de la mise en place des piles, mais ne fonctionne plus par la suite en arrosage automatique ou manuel.	Le programmateur Select a détecté un état des piles faible. Remplacer par des piles neuves
La LED clignote en rouge. Le	Le programmateur Select a détecté un état des piles faible. Remplacer par des piles neuves.
La vanne est ouverte mais l'eau ne coule pas.	Vérifier l'ouverture du robinet extérieur.
La vanne fonctionne en mode manuel mais pas en mode automatique.	Régler l'heure de démarrage de l'arrosage comme précisé dans la section Arrosage Automatique.
La LED clignote on vert quand j'appuie sur le bouton Arrosage immédiat mais la vanne ne fonctionne pas.	Vérifier que la façade du programmateur est correctement embolte sur le corps de l'appareil.

CARACTÉRISTIQUES TECHNIQUES
Pression de fonctionnement	0.1 - 10Bar
Température de fonctionnement	1 - 55°C
Température de l'eau max.	30°C

Ce produit n'est pas conçu pour une utilisation à une température extérieure inférieure à 0°C.

Durant ces périodes, il est fortement conseillé de vider le programmateur de son eau résiduelle et de stocker à l'intérieur jusqu'à la prochaine saison d'arrosage

CONTACT

En cas de problème avec votre programmateur d'arrosage, contactez le Service Client Hozelock

Hozelock Limited
