Produkttyp	Bevattningstimer
Märke	Hozelock
Modell	Select Controller 2220
Strömkälla	2 AA-batterier (LR6) 1,5 V, endast alkaliska. Använd inte laddningsbara batterier.
Batteritid	Upp till 8 månader (med 2 bevattningar per dag)
Bevattningsprogram	16 förinställda program: varaktigheter från 2 min till 60 min, cykler på 6 h, 12 h, 24 h, 48 h, 72 h och 7 dagar
Manuell bevattning	Knapp för omedelbar bevattning, max varaktighet 60 min, max 3 aktiveringar/avaktiveringar per minut
Arbetstryck	0,1 - 10 bar
Arbetstemperatur	1 °C till 55 °C
Maximal vattentemperatur	30 °C
Installation	På utomhuskran, gängad anslutning, manuell åtdragning (använd inga verktyg)
LED-indikator	Grön: batterier OK. Röd: svaga batterier eller ventilspärr aktiverad
Ventilsäkerhet	Upptäcker om batterinivån är för låg för att öppna/stänga ventilen för att undvika vattenspill
Vinterskydd	Töm restvatten och förvara inomhus om temperaturen < 0 °C
Kompatibilitet	Kan anslutas till en regnvattentank (genom gravitation). Ej lämplig för dricksvatten.
Kundtjänst	Kontakta Hozelock vid problem

Vanliga frågor - Select Controller 2220 HOZELOCK

Hur installerar man batterierna?

Ta bort frontpanelen genom att dra den mot dig. Sätt i 2 AA alkaliska batterier (1,5 V) med rätt polaritet. Sätt tillbaka panelen. Motorn kontrollerar då systemet.

Vilken typ av batterier ska användas?

Använd endast alkaliska batterier av typ AA (LR6). Använd inte laddningsbara batterier eftersom de kan orsaka funktionsfel.

Hur ställer man in starttiden?

Vrid ratten till START TIME vid önskad verklig tid. Timern memorerar denna tid och bevattningen startar varje dag vid denna tid.

Hur många bevattningsprogram finns tillgängliga?

Det finns 16 förinställda program som kombinerar olika varaktigheter (2 till 60 min) och frekvenser (från 6 h till 7 dagar). Vrid ratten till önskat program.

Hur aktiverar man manuell bevattning?

Tryck på knappen Omedelbar bevattning (med panelen på plats). Bevattningen stoppas efter 60 min eller om du trycker på knappen igen. Den gröna lysdioden blinkar.

Vad gör jag om lysdioden blinkar rött?

Röd lysdiod indikerar svaga batterier eller att ventilsäkerheten har aktiverats. Byt ut batterierna mot nya. Vänta 20 sekunder innan du sätter i nya batterier.

Varför rinner inte vattnet i automatiskt läge?

Kontrollera först att utomhuskranen är öppen. Se sedan till att starttiden har ställts in korrekt (START TIME-läget). Kontrollera slutligen batteriernas status.

Kan jag använda timern på en regnvattentank?

Ja, förutsatt att tanken är installerad på höjd i förhållande till ytan som ska bevattnas för att möjliggöra gravitationsflöde. Trycket måste ligga inom arbetstrycksområdet (0,1-10 bar).

Vad gör man på vintern?

Om utomhustemperaturen sjunker under 0°C, töm restvattnet ur timern och förvara den inomhus till nästa säsong för att undvika frost.

Hur byter man batterierna?

Ta bort de gamla batterierna, vänta 20 sekunder, sätt sedan i två nya AA alkaliska batterier med rätt polaritet. Sätt tillbaka panelen.

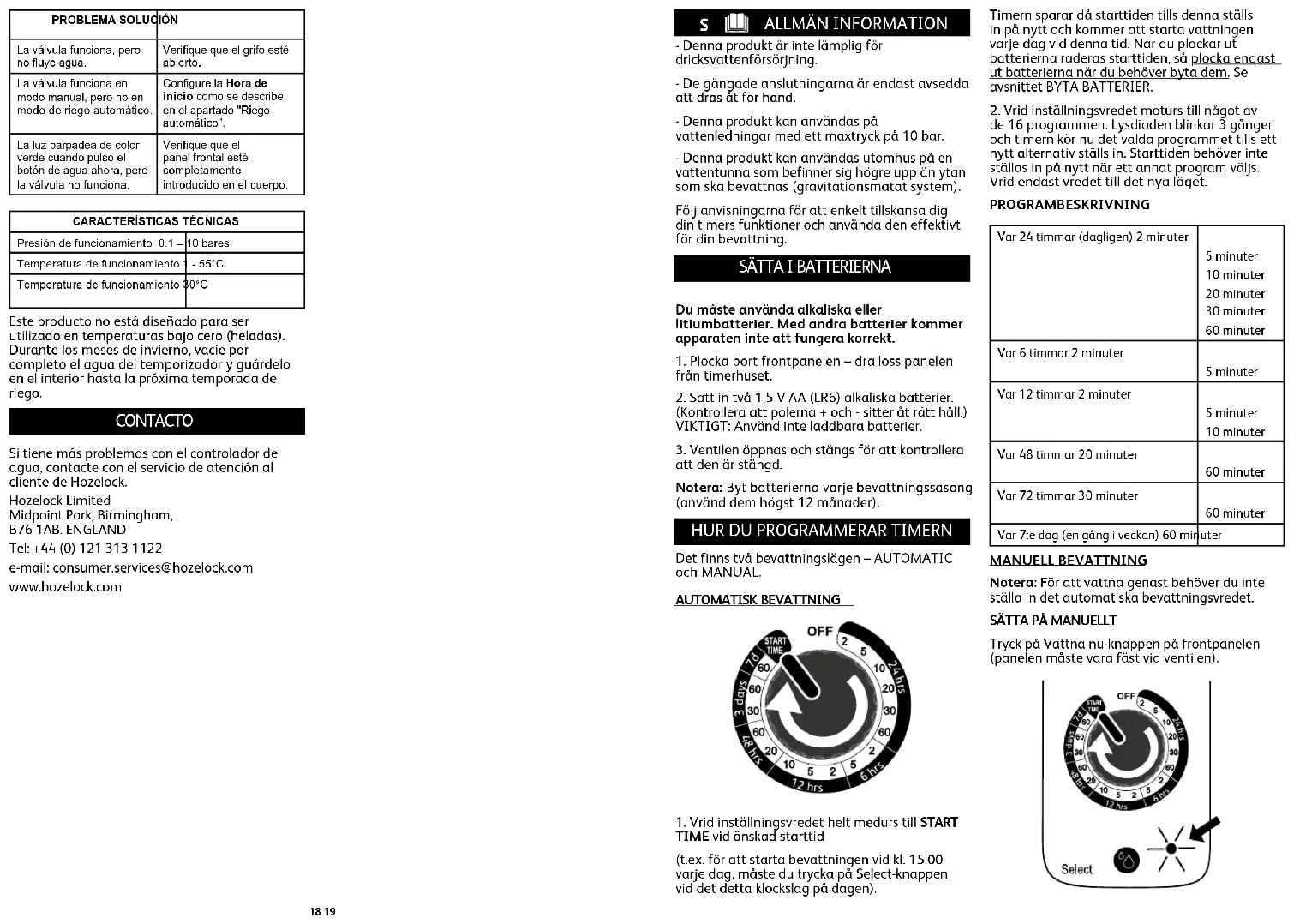

BRUKSANVISNING Select Controller 2220 HOZELOCK

- Denna produkt är inte lämplig för dricksvattenförsörjning.

- De gångade anslutningarna är endast avsedda att dras åt för hand.

- Denna produkt kan användas på vattenledningar med ett maxtryck på 10 bar.

- Denna produkt kan användas utomhus på en vattentunna som befinner sig högre upp än ytan som ska bevattnas (gravitationsmatat system).

Följ anvisningarna för att enkelt tillskansa dig din timers funktioner och använda den effektivt för din bevattning.

SÄTTA I BATTERIERNA

Du måste använda alkaliska eller litlumbatterier. Med andra batterier kommer apparaten inte att fungera korrekt.

1. Plocka bort frontpanelen – dra loss panelen från timerhuset.

2. Sätt in två 1,5 V AA (LR6) alkaliska batterier. (Kontrollera att polerna + och - sitter åt rätt håll.) VIKTIGT: Använd inte laddbara batterier.

3. Ventilen öppnas och stängs för att kontrollera att den är stängd.

Notera: Byt batterierna varje bevattningssäsong (använd dem högst 12 månader).

HUR DU PROGRAMMERAR TIMERN

Det finns två bevattningslägen – AUTOMATIC och MANUAL.

AUTOMATISK BEVATTNING

1. Vrid inställningsvredet helt medurs till START TIME vid önskad starttid

(t.ex. för att starta bevattningen vid kl. 15.00 varje dag, måste du trycka på Select-knappen vid det detta klockslag på dagen).

Timern sparar då starttiden tills denna ställs in på nytt och kommer att starta valtningen varje dag vid denna tid. När du plockar ut batterierna raderas starttiden, så plocka endast ut batterierna när du behöver byta dem. Se avsnittet BYTA BATTERIER.

1. Vrid inställningsvredet moturs till något av de 16 programmen. Lysdioden blinkar 3 gånger och timern kör nu det valda programmet tills ett nytt alternativ ställs in. Starttiden behöver inte ställas in på nytt när ett annat program väljs. Vrid endast vredet till det nya läget.

PROGRAMBESKRIVNING

Var 24 timmar (dagligen) 2 minuter	5 minuter10 minuter20 minuter30 minuter60 minuter
Var 6 timmar 2 minuter	5 minuter
Var 12 timmar 2 minuter	5 minuter10 minuter
Var 48 timmar 20 minuter	60 minuter
Var 72 timmar 30 minuter	60 minuter
Var 7:e dag (en gång i veckan) 60 minuter

MANUELL BEVATTNING

Notera: För att vattna genast behöver du inte ställa in det automatiska bevattningsvredet.

SÄTTA PÅ MANUELLT

Tryck på Vattna nu-knappen på frontpanelen (panelen måste vara fäst vid ventilen).

OFF 2 5 10 20 30 60 90 120 150 180 210 240 270 300 330 360 390 420 450 480 510 540 570 600 630 660 690 720 750 780 810 840 870 900 930 960 990 1020 1050 1080 1110 1140 1170 1200 1230 1260 1290 1320 1350 1380 1410 1440 1470 1500 1530 1560 1590 1620 1650 1680 1710 1740 1770 1800 1830 1860 1890 1920 1950 1980 2010 2040 2070 2100 2130 2160 2190 2220 2250 2280 2310 2340 2370 2400 2430 2460 2490 2520 2550 2580 2610 2640 2670 2700 2730 2760 2790 2820 2850 2880 2910 2940 2970 3000 3030 3060 3090 3120 3150 3180 3210 3240 3270 3300 3330 3360 3390 3420 3450 3480 3510 3540 3570 3600 3630 3660 3690 3720 3750 3780 3810 3840 3870 3900 3930 3960 3990 4020 4050 4080 4110 4140 4170 4200 4230 4260 4290 4320 4350 4380 4410 4440

Vattnet rinner då i högst 60 minuter eller tills del stängs av. Lysdioden blinkar grön under bevattning.

Notera: Efter 60 minuter stängs vattnet av automatiskt. Den automatiska bevattningen fortsätter normalt så vida vredet inte ställs på OFF.

STÄNGA AV MANUELLT

Tryck på Vattna nu-knappen igen vid godtycklig tidpunkt för att stänga ventilen. Lysdioden upphör att blinka.

Notera: För att spara på batteriet kan vattningskontrollern endast slås på och av högst 3 gånger inom en minut.

ANSLUTA TIMERN TILL KRANEN

Använd medföljande skarvstycken vid behov.

Dra åt ordentligt för hand så att det inte läcker.

Använd inte någon skruvnyckel eller andra verktyg för att dra åt då detta kan skada plastkomponenterna

KONTROLLERA BATTERINIVÅN

KONTROLLERA BATTERINIVÄNFör att kontrollera batteriernas status, håll Vattna nu-knappen intryckt.

GRÖN LYSDIOD BATTERIERNA ÄR OK

RÖD LYSDIOD BATTERIERNA BEHÖVER BYTASSe avsnittet BYTA BATTERIER

FELFÖREBYGGANDE LÄGE

En inbyggd säkerhetsfunktion känner av när batteriernas laddning fallit till en nivå som riskerar att medföra att ventilen förblir i öppet läge och att vatten därmed slösas bort.

Säkerhetsläget förhindrar att kontrollern slås på innan batterlerna har bytts ut. Indikatorlampan blinkar röd när felförebyggande läget är aktiverat.

Inte heller Vattna nu-funktionen fungerar så länge batterierna inte har bytts ut.

BYTA BATTERIER

Vid batteribyte, plocka ut de uttjänta batterierna och vänta i 20 sekunder innan de nya sätts in.

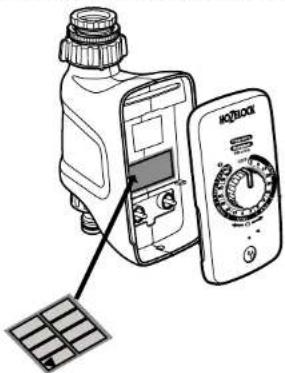

PROGRAMVALSDEKAL

Din väljarkontroller levereras med dekaler för att hjälpa dig att välja program. Fäst dekalerna på huset, på frontpanelens baksida, såsom visas.

PROBLEM LÖSNING
Ventilien öppnar och stänger när batteriemasätts in men fungerar inte vid manuell eller automatisk bevatning.	Din väljarkontroller har detekterat låg batterinivå.Sätt i nya batterier.
Lysdioden blinkar röd. Din väljarkontroller har detekterat låg batterinivå.Sätt i nya batterier.
Ventilien manövreras men det inner inget vatten.	Kontrollera om kranen är öppen.
Ventilien fungerar manuellt men det sker ingen automatisk bevatning.	Ställ in Start Time-tielen enligt beskrivningen i avsnittet Automatisk bevatning.
Lysdioden blinkar grön när jag trycker på Vattna nu-knappen men ventilien öppnar inte.	Försäkra dig om att frontpanelen tryckts fast ordenligt på huset.

TEKNISKA DATA
Drifttryck 0,1 – 10 bar
Drifttemperatur 1 - 55°C
Högsia vattentemperatur 30°C

Denna produkt har inte utformats för att användas under 0 °C.

Under vintermånaderna, töm ut vattnet i timern och förvara den inomhus till nästa bevattningssäsong.

KONTAKTUPPGIFTER

Får du andra problem med din bevattningskontroller, kontakta Hozelocks kundtjänst.
