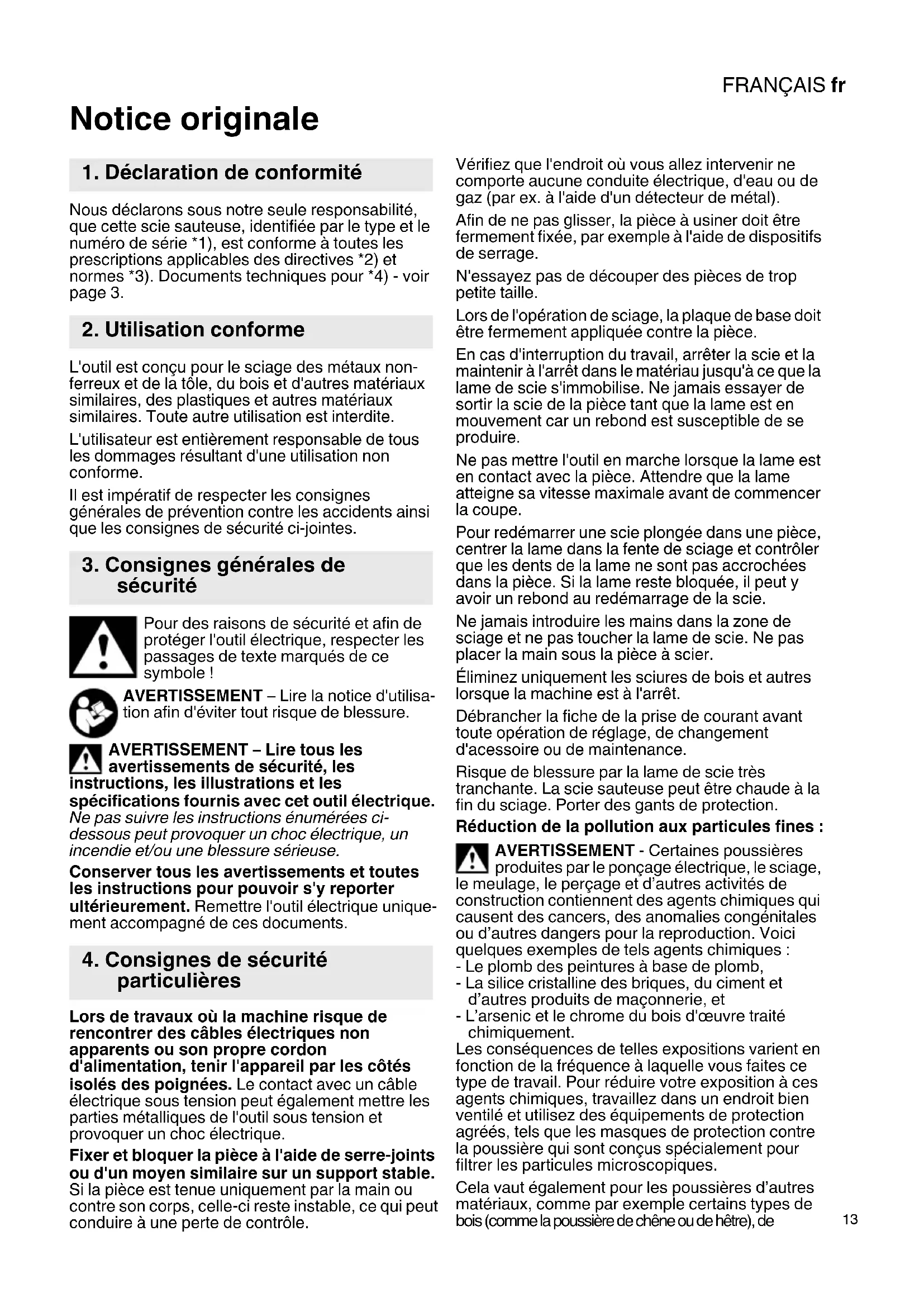

Notice originale Nous déclarons sous notre seule responsabilité, que cette scie sauteuse, identifiée par le type et le numéro de série *1), est conforme à toutes les prescriptions applicables des directives *2) et normes *3). Documents techniques pour *4) - voir page 3. L'outil est conçu pour le sciage des métaux non- ferreux et de la tôle, du bois et d'autres matériaux similaires, des plastiques et autres matériaux similaires. Toute autre utilisation est interdite. L'utilisateur est entièrement responsable de tous les dommages résultant d'une utilisation non conforme. Il est impératif de respecter les consignes générales de prévention contre les accidents ainsi que les consignes de sécurité ci-jointes. Pour des raisons de sécurité et afin de protéger l'outil électrique, respecter les passages de texte marqués de ce symbole ! AVERTISSEMENT – Lire la notice d'utilisa- tion afin d'éviter tout risque de blessure. AVERTISSEMENT – Lire tous les avertissements de sécurité, les instructions, les illustrations et les spécifications fournis avec cet outil électrique. Ne pas suivre les instructions énumérées ci- dessous peut provoquer un choc électrique, un incendie et/ou une blessure sérieuse. Conserver tous les avertissements et toutes les instructions pour pouvoir s'y reporter ultérieurement. Remettre l'outil électrique unique- ment accompagné de ces documents. Lors de travaux où la machine risque de rencontrer des câbles électriques non apparents ou son propre cordon d'alimentation, tenir l'appareil par les côtés isolés des poignées. Le contact avec un câble électrique sous tension peut également mettre les parties métalliques de l'outil sous tension et provoquer un choc électrique. Fixer et bloquer la pièce à l'aide de serre-joints ou d'un moyen similaire sur un support stable. Si la pièce est tenue uniquement par la main ou contre son corps, celle-ci reste instable, ce qui peut conduire à une perte de contrôle. Vérifiez que l'endroit où vous allez intervenir ne comporte aucune conduite électrique, d'eau ou de gaz (par ex. à l'aide d'un détecteur de métal). Afin de ne pas glisser, la pièce à usiner doit être fermement fixée, par exemple à l'aide de dispositifs de serrage. N'essayez pas de découper des pièces de trop petite taille. Lors de l'opération de sciage, la plaque de base doit être fermement appliquée contre la pièce. En cas d'interruption du travail, arrêter la scie et la maintenir à l'arrêt dans le matériau jusqu'à ce que la lame de scie s'immobilise. Ne jamais essayer de sortir la scie de la pièce tant que la lame est en mouvement car un rebond est susceptible de se produire. Ne pas mettre l'outil en marche lorsque la lame est en contact avec la pièce. Attendre que la lame atteigne sa vitesse maximale avant de commencer la coupe. Pour redémarrer une scie plongée dans une pièce, centrer la lame dans la fente de sciage et contrôler que les dents de la lame ne sont pas accrochées dans la pièce. Si la lame reste bloquée, il peut y avoir un rebond au redémarrage de la scie. Ne jamais introduire les mains dans la zone de sciage et ne pas toucher la lame de scie. Ne pas placer la main sous la pièce à scier. Éliminez uniquement les sciures de bois et autres lorsque la machine est à l'arrêt. Débrancher la fiche de la prise de courant avant toute opération de réglage, de changement d'acessoire ou de maintenance. Risque de blessure par la lame de scie très tranchante. La scie sauteuse peut être chaude à la fin du sciage. Porter des gants de protection. Réduction de la pollution aux particules fines : AVERTISSEMENT - Certaines poussières produites par le ponçage électrique, le sciage, le meulage, le perçage et d’autres activités de construction contiennent des agents chimiques qui causent des cancers, des anomalies congénitales ou d’autres dangers pour la reproduction. Voici quelques exemples de tels agents chimiques : - Le plomb des peintures à base de plomb, - La silice cristalline des briques, du ciment et d’autres produits de maçonnerie, et - L’arsenic et le chrome du bois d'œuvre traité chimiquement. Les conséquences de telles expositions varient en fonction de la fréquence à laquelle vous faites ce type de travail. Pour réduire votre exposition à ces agents chimiques, travaillez dans un endroit bien ventilé et utilisez des équipements de protection agréés, tels que les masques de protection contre la poussière qui sont conçus spécialement pour filtrer les particules microscopiques. Cela vaut également pour les poussières d’autres matériaux, comme par exemple certains types de bois (comme la poussière de chêne ou de hêtre), de

1. Déclaration de conformité

2. Utilisation conforme

3. Consignes générales de

4. Consignes de sécurité

particulièresFRANÇAISfr

métaux et l’amiante. D’autres maladies connues incluent par exemple les réactions allergiques et les affections des voies respiratoires. Il est souhaitable que le corps n’absorbe pas ces poussières. Respectez les directives et les dispositions locales applicables au matériau, au personnel, à l’application et au lieu d’utilisation (par exemple directives en matière de sécurité au travail, élimination des déchets). Collecter les particules émises sur le lieu d’émission et éviter les dépôts dans l’environnement. Utiliser des accessoires adaptés pour les travaux spécifiques. Cela permet d’éviter l’émission incontrôlée de particules dans l’environnement. Utiliser un système d'aspiration des poussières adapté. Réduire l’émission de poussières en : - évitant d'orienter les particules sortantes et l'air d'échappement de la machine vers vous ou vers des personnes se trouvant à proximité ou vers des dépôts de poussière, - utilisant un système d’aspiration et/ou un purificateur d’air, - aérant convenablement le lieu de travail et en l’aspirant pour le maintenir propre. Balayer ou souffler les poussières les fait tourbillonner. - Aspirer ou laver les vêtements de protection. Ne pas les souffler, les battre, ni les brosser. Voir page 2. 1 Levier de serrage pour fixer la lame de scie 2 Rouleau de support de la lame 3 Lame de scie (avec emmanchement simple (en T))* 4 Vis de réglage de la plaque de base 5Plaque de base 6 Levier de réglage du mouvement pendulaire 7 Plaquette anti-éclats * 8 Serre-lame 9 Étrier de protection contre tout contact accidentel avec la lame 10 Capot de protection 11 Molette de réglage de la vitesse 12 Gâchette 13 Bouton de blocage pour le fonctionnement en continu 14 Poignée 15 Manchon d'aspiration 16 Logement pour clé 17 Clé à six pans 18 Embase graduée indiquant l'angle de coupe

• suivant version/non compris dans la fourniture Avant la mise en service, comparez si la tension secteur et la fréquence secteur indiquées sur la plaque signalétique correspondent aux caractéristiques du réseau de courant. Montez toujours un interrupteur de protection contre les courants de court-circuit (RCD) avec un courant de déclenchement max. de 30 mA en amont. Ne pas mettre l'outil en marche sans lame. Débranchez le cordon d'alimentation de la prise de courant avant toute opération de réglage, de changement d'accessoire, de maintenance ou de nettoyage.

6.1 Mise en place de la plaquette anti-éclats

Risque de blessure par la lame de scie très tranchante. Pour insérer la plaquette anti- éclats (7), il faut retirer la lame de la scie. Retourner l'outil, la plaque de base est orientée vers le haut. Insérer la plaquette anti-éclats par l'avant en respectant les 2 points suivants :

• La partie lisse de la plaquette est orientée vers le haut.

• La fente est orientée vers l'arrière (vers le câble d'alimentation). Si vous travaillez avec la plaque de protection fixée, insérez la plaquette anti-éclats dans la plaque de protection.

6.2 Installer la lame de scie

Risque de blessure par la lame de scie très tranchante. La scie sauteuse peut être chaude à la fin du sciage. Porter des gants de protection. Utiliser une lame adaptée au matériau à scier. - Le cas échéant, pousser le capot de protection (10) vers le haut. - Tourner le levier de serrage (1) vers l'avant jusqu'à la butée et le maintenir dans cette position. - Insérer la lame de scie (3) jusqu'à la butée. Ce faisant, veiller à ce que les dents de la lame soient orientées vers l'avant et à ce que la lame soit correctement placée dans la rainure du rouleau de support (2). - Relâcher le levier de serrage (1). (Il retourne automatiquement dans sa position d'origine. La lame est maintenant serrée).

6.3 Scier avec un aspirateur

- Brancher un aspirateur adéquat au manchon d'aspiration (15). - Pour une aspiration optimale, pousser le capot de protection (10) vers le bas.

6.4 Scier sans aspirateur

- Travailler avec le capot de protection (10) poussé vers le haut.

Pousser le capot de protection (10) vers le haut. Retirer la plaquette anti-éclats (7) et le flexible d'aspiration. Ces pièces ne peuvent pas être utilisées pour les coupes biaises. - Desserrer la vis (4). - Faire tourner la plaque de base (5).

- L'angle réglé est indiqué sur l'embase (18) de la plaque de base. Changer l'angle à l'aide d'un rapporteur. - Resserrer la vis (4).

6.6 Sciage près du mur

Retirer le capot de protection (10), la plaquette anti- éclats (7) et les guides circulaire et parallèle. Ces pièces ne peuvent pas être utilisées pour les coupes près du mur. - Desserrer la vis (4) jusqu'à ce que la plaque de base (5) se soulève légèrement. - Soulever légèrement la plaque de base (5) et la glisser vers l'arrière jusqu'à la butée. - Resserrer la vis (4).

7.1 Régler le mouvement pendulaire

Régler le mouvement pendulaire souhaité à l'aide du levier de réglage (6). Position « 0 » = Mouvement pendulaire arrêté

Position « III » = Mouvement pendulaire maximal Voir les valeurs de réglage recommandées page 3. Pour savoir quel réglage sera optimal, le mieux est de faire un essai pratique.

7.2 Régler la vitesse maximale

Régler la vitesse maximale sur la molette (11). Ceci est également possible pendant le fonctionnement. Voir les valeurs de réglage recommandées page 3. Pour savoir quel réglage sera optimal, le mieux est de faire un essai pratique.

7.3 Marche/arrêt, fonctionnement en continu

Marche :appuyer sur la gâchette (12). Arrêt :relâcher la gâchette (12). Fonctionnement en continu :pour permettre le fonctionnement en continu, la gâchette (12) peut être bloquée avec le bouton de blocage (13) pour le fonctionnement en continu. Pour arrêter l'outil, appuyer à nouveau sur la gâchette (12). Lorsque l'outil est en position de fonctionnement en continu, il continuera de tourner s'il vous échappe des mains. Toujours tenir l'outil avec les deux mains au niveau de la poignée, veiller à un bon équilibre et travailler de manière concentrée. Nettoyer régulièrement l'outil. Aspirer en même temps les trous d'aération du moteur à l'aide d'un aspirateur. Souffler régulièrement et en profondeur le serre- lame à l'air comprimé. Le cas échéant, nettoyer les ouvertures derrière le rouleau de support de la lame (2). De temps en temps, verser une goutte d'huile sur le rouleau de support de la lame (2). Piquer Avec les matériaux fins et souples, il est possible de piquer la lame de la scie sauteuse dans la pièce sans percer de trou au préalable. Utiliser exclusivement des lames de scie courtes. Toujours régler l'angle sur 0°. Voir l'illustration page 2. Régler le levier de réglage (6) sur la position « 0 » (le mouvement pendulaire est désactivé). Placer la scie sauteuse avec le bord avant de la plaque de base (5) sur la pièce. Maintenir fermement la scie en marche et la guider lentement vers le bas. Lorsque la lame est sortie, le mouvement pendulaire peut être activé. Avec les matériaux plus épais, il faut préalablement percer un trou dans lequel introduire la lame de la scie. Utiliser uniquement des accessoires originaux Metabo Utilisez uniquement des accessoires qui sont conformes aux exigences et aux données caractéristiques indiquées dans la présente notice d'utilisation. Montez correctement les accessoires. Si la machine est utilisée dans un support : Fixer la machine de manière sûre. En cas de perte de contrôle, il y a un risque de blessures. Voir page 4. A Guide circulaire et parallèle B Plaque de protection (empêche que les surfaces sensibles de la pièce ne soient rayées)

10.1 Installer le guide circulaire et parallèle

Pour scier des cercles ( Ø 100 - 360 mm) et effectuer des coupes parallèles sur un bord (max. 210 mm). Installer le guide circulaire (voir fig. I) - Insérer la tige du guide circulaire et parallèle latéralement dans la plaque de base (la pointe de centrage (c) est orientée vers le bas). - Régler le rayon souhaité (d). - Serrer la vis (b). Installer le guide parallèle (voir fig. II) - Insérer la tige du guide circulaire et parallèle latéralement dans la plaque de base (la pointe de centrage (c) est orientée vers le bas). - Régler la mesure (e) - Serrer la vis (b). Afin de minimiser le gauchissement de la lame de scie, nous recommandons d'utiliser une lame de scie très épaisse : 6.23694, 6.23679, 6.23685 Gamme d'accessoires complète, voir www.metabo.com ou le catalogue.

Les travaux de réparation sur les outils électriques peuvent uniquement être effectués par un électricien ! Un câble d’alimentation défectueux peut uniquement être remplacé par un câble d’alimentation spécial de la marque Metabo disponible auprès du service après-vente Metabo. Pour toute réparation sur un outil Metabo, contactez le représentant Metabo. Voir les adresses sur www.metabo.com. Les listes des pièces détachées peuvent être téléchargées sur www.metabo.com. Suivez les réglementations nationales concernant l'élimination écologique et le recyclage des machines, des emballages et des accessoires. Pour les pays européens uniquement : ne pas jeter les appareils électriques avec les ordures ménagères ! Conformément à la directive européenne 2012/19/EU relative aux déchets d'équipements électriques ou électroniques (DEEE), et à sa transposition dans la législation nationale, les appareils électriques doivent être collectés à part et soumis à un recyclage respectueux de l’environnement. Commentaires sur les indications de la page 3. Sous réserve de modifications résultant de progrès techniques. M =couple de rotation

=épaisseur de matériau max. dans le bois

=épaisseur de matériau max. dans les métaux non-ferreux

=épaisseur de matériau max. dans la tôle d'acier

=puissance débitée m = poids sans câble d'alimentation Valeurs de mesure calculées selon EN 60745. Machine de classe de protection II ~ courant alternatif Les caractéristiques techniques indiquées sont soumises à tolérance (selon les normes en vigueur correspondantes). Valeurs d'émission Ces valeurs permettent l'estimation des émissions de l'outil électrique et la comparaison entre différents outils électriques. Selon les conditions d'utilisation, l'état de l'outil électrique ou les accessoires utilisés, la sollicitation réelle peut plus ou moins varier. Pour l'estimation, tenez compte des pauses de travail et des phases de sollicitation moindres. Définissez des mesures de protection pour l'utilisateur sur la base des valeurs estimatives adaptées en conséquence, p. ex. mesures organisationnelles. Valeur totale des vibrations (somme vectorielle de trois directions) calculée selon EN 60745 :

h,CM =valeur d'émission vibratoire (sciage de tôle d'acier)

h,CW =valeur d'émission vibratoire (sciage du bois)

h,... = incertitude (vibration) Niveaux sonores types A évalués :

=niveau de pression acoustique

=niveau de puissance acoustique

=incertitude Portez des protège-oreilles !

12. Protection de l'environnement

13. Caractéristiques techniquesNEDERLANDS nl
