NÁVOD K OBSLUZE STEB 65 Quick METABO

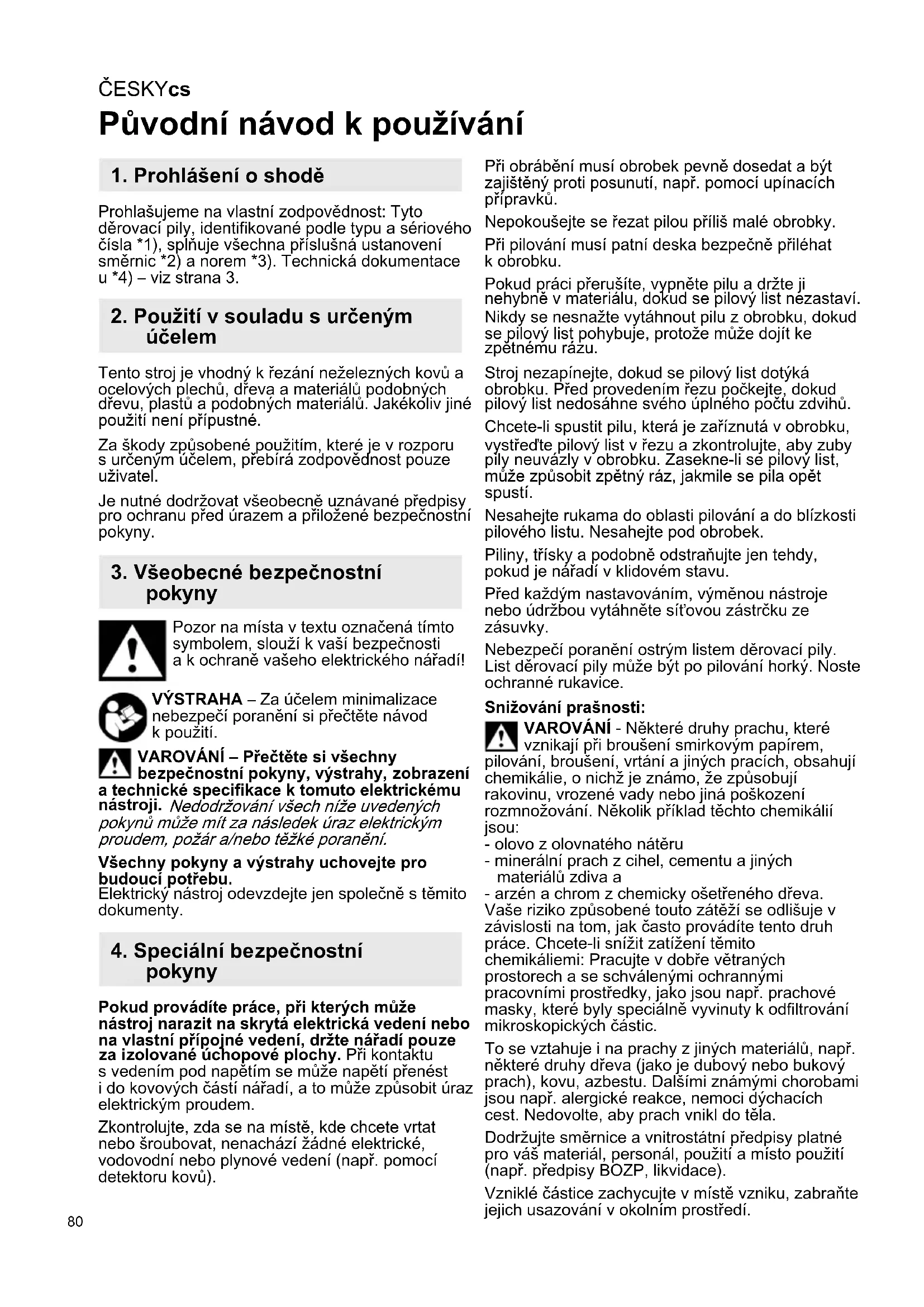

cs Původní návod k používání 80

Původní návod k používání

1. Prohlášení o shodě

Prohlašujeme na vlastní zodpovědnost: Tyto děrovací pily, identifikované podle typu a sériového čísla *1), splňuje všechna příslušná ustanovení směrnic *2) a norem *3). Technická dokumentace u *4) – viz strana 3.

2. Použití v souladu s určeným účelem

Tento stroj je vhodný k řezání neželezných kovů a ocelových plechů, dřeva a materiálů podobných dřevu, plastů a podobných materiálů. Jakékoliv jiné použití není přípustné.

Za škody způsobené použitím, které je v rozporu s určeným účelem, přebírá zodpovědnost pouze uživatel.

Je nutné dodržovat všeobecně uznávané předpisy pro ochranu před úrazem a přiložené bezpečnostní pokyny.

3. Všeobecné bezpečnostní pokyny

Pozor na místa v textu označená tímto symbolem, slouží k vaší bezpečnosti a k ochraně vašeho elektrického nářadí!

VÝSTRAHA – Za účelem minimalizace nebezpečí poranění si přečtěte návod k použití.

VAROVÁNÍ – Přečtěte si všechny bezpečnostní pokyny, výstrahy, zobrazení a technické specifikace k tomuto elektrickému nástroji. Nedodržování všech níže uvedených pokynů může mít za následek úraz elektrickým proudem, požár a/nebo těžké poranění.

Všechny pokyny a výstrahy uchovejte pro budoucí potřebu.

Elektrický nástroj odevzdejte jen společně s těmito dokumenty.

4. Speciální bezpečnostní pokyny

Pokud provádíte práce, při kterých může nástroj narazit na skrytá elektrická vedení nebo na vlastní přípojné vedení, držte nářadí pouze za izolované úchopové plochy. Při kontaktu s vedením pod napětím se může napětí prénést i do kovových částí nářadí, a to může způsobit úraz elektrickým proudem.

Zkontrolujte, zda se na místě, kde chcete vrtat nebo šroubovat, nenachází žádné elektrické, vodovodní nebo plynové vedení (např. pomocí detektoru kovů).

Při obrábění musí obrobek pevně dosedat a být zajištěný proti posunutí, např. pomocí upínacích přípravků.

Nepokoušejte se řezat pilou přiliš malé obrobky. Při pilování musí patní deska bezpečně přiléhat k obrobku.

Pokud práci přerušíte, vypněte pilu a držte ji nehybně v materiálu, dokud se pilový list nezastaví. Nikdy se nesnažte vytáhnout pilu z obrobku, dokud se pilový list pohybuje, protože může dojít ke zpetnému rázu.

Stroj nezapínejte, dokud se pilový list dotýká obrobku. Před provedením řezu počkejte, dokud pilový list nedosáhne svého úplného počtu zdvihů.

Chcete-li spustit pilu, která je zaříznutá v obrobku, vystřed'te pilový list v řezu a zkontrolujte, aby zuby pily neuvázly v obrobku. Zasekne-li se pilový list, může způsobit zpětný ráz, jakmile se pila opět spustí.

Nesahejte rukama do oblasti pilování a do blízkosti pilového listu. Nesahejte pod obrobek.

Piliny, třísky a podobně odstraňujte jen tehdy, pokud je nářadí v klidovém stavu.

Před každým nastavováním, výměnou nástroje nebo údržbou vytáhněte síťovou zástrčku ze zásuvky.

Nebezpečí poranění ostrým listem děrovací pily. List děrovací pily může být po pilování horký. Noste ochranné rukavice.

Snižování prašnosti:

VAROVÁNÍ - Některé druhy prachu, které vznikají při broušení smirkovým papírem, pilování, broušení, vrtání a jiných pracích, obsahují chemikálie, o nichž je známo, že způsobují rakovinu, vrozené vady nebo jiná poškození rozmnožování. Několik příklad těchto chemikálií jsou:

- olovo z olovnatého nátěru

- minerální prach z cihel, cementu a jiných materiálů zdiva a

- arzén a chrom z chemicky ošetřeného dřeva. Vaše riziko způsobené touto zátěží se odlišuje v závislosti na tom, jak často provádíte tento druh práce. Chcete-li snížit zatížení těmito chemikáliemi: Pracujte v dobře větraných prostorech a se schválenými ochrannými pracovními prostředky, jako jsou např. prachové masky, které byly speciálně vyvinuty k odfiltrování mikroskopických částic.

To se vztahuje i na prachy z jiných materiálů, např. některé druhy dřeva (jako je dubový nebo bukový prach), kovu, azbestu. Dalšími známými chorobami jsou např. alergické reakce, nemoci dýchacích cest. Nedovolte, aby prach vnikl do těla.

Dodržujte směrnice a vnitrostátní předpisy platné pro váš materiál, personál, použití a místo použití (např. předpisy BOZP, likvidace).

Vzniklé částice zachycujte v místě vzniku, zabraňte jejich usazování v okolním prostředí.

Pro speciální práce používejte vhodné příslušenství. Díky tomu se dostane do okolního prostředí méně částic.

Používejte vhodné odsávání.

Snižte prašnost následujícími opatřeními:

• nesměřujte tok odletujících částic a prou
  odpadního vzduchu z přístroje na sebe nebo na osoby ve vašem okolí ani na usazený prach,
• používejte odsávací zařízení a čističku vzduchu,
• pracoviště dobře větrejte a udržujte odsáváním čisté. Zametání nebo ofukování víří prach.
• Ochranný oděv vysajte nebo vyperte. Nevyfukujte, nesnažte se oděv vyprášit ani kartačovat.

5. Přehled

Viz strana 2.

1 Upínací páka pro připevnění pilového listu
2 Podpěrný váleček pilového listu
3 Pilový list (s jednovačkovou stopkou (stopka T))*
4 Šroub k přestavení patní desky
5 Patní deska
6 Nastavovací páka pro výkyvný pohyb
7 Destička chránící proti štěpení *
8 Přípravek pro upnutí pilového listu
9 Ochranný oblouk na ochranu proti neúmyslnému dotyku pilového listu

10 Ochranný kryt

11 Nastavovací kolečko k nastavení počtu zdvihů

12 Přepínač

13 Aretační tlačitko pro trvalé zapnutí

14 Rukojet'

15 Odsávací nátrubek

16 Držák klíče

17 Šestihranný klíč

18 Sokl s údajem nastaveného úhlu řezu

* v závislosti na vybavení / není součástí dodávky

6. Uvedení do provozu

Před uvedením do provozu zkontrolujte, zda sít'ové napětí a sít'ový kmitočet na typovém štítku odpovídají údajům vaší elektrické sítě.
Vždy zapněte FI-proudový chránič (RCD) s max. vybavovacím proudem 30 mA.
Nenechávejte stroj v chodu bez pilového listu.
Než provedete jakékoliv nastavení, přestrojení, údržbu nebo čištění, vytáhněte zástrčku ze zásuvky.

6.1 Nasadit destičku chránící proti štěpení

Nebezpečí poranění ostrým listem děrovací pily. Při nasazení destičky chránící proti štěpení (7) musí být pilový list odejmutý.

Stroj otočte tak, aby patní deska směřovala nahoru. Destičku chránící proti štěpení vsuňte zpředu, přitom dodržujte následující 2 body:

- Hladká strana destičky směřuje nahoru.

- Štěrbina ukazuje dozadu (směrem k síťovému kabelu).

Pracujte-li s nasazenou ochrannou deskou, vložte destičku chránící proti štěpení do ochranné desky.

6.2 Založení pilového listu

Nebezpečí poranění ostrým listem děrovací pily. List děrovací pily může být po pilování horký. Noste ochranné rukavice.

Použijte pilový list, který je vhodný pro řezaný materiál.

• V prípadě potřeby posuňte ochranný kryt (10) nahoru.
• Otočte upínací páku (1) dopředu až po dorazu a přidržte.
• Vložte pilový list (3) až po doraz. Přitom dbejte na to, aby zuby pily směrovaly dopredu a pilový list byl správně osazen v drážce podpěrného válečku pilového listu (2).
• Pust'te upínací páku (1). (Samočinně se otočí zpět do své výchozí polohy. Nyní je pilový list pevně upnutý).

6.3 Pilování s odsáváním prachu

• Připojte vhodné odsávací zařízení k odsávacímu nátrubku (15).
• Aby se dosáhlo optimálního výkonu odsávání prachu, posuňte ochranný kryt (10) dolů.

6.4 Pilování bez odsávání prachu

- Pracujte s ochranným krytem (10) posunutým nahoru.

6.5 Šikmé řezy

Ochranný kryt (10) posuňte nahoru.

Odstraňte destičku chránící proti štěpení (7) a odsávací hadici. Tyto díly nelze používat při šikmých řezech.

• Povolte šroub (4).
• Pootočte patní desku (5).
• Příslušný nastavený úhel lze odečíst na soklu (18) patní desky. Ostatní úhly nastavte pomocí úhloměru.
• Šroub (4) opět dotáhněte.

6.6 Pilování v blízkosti stěny

Odejměte ochranný kryt (10), destičku chránící proti štěpení (7) a kruhová a paralelní vedení. Tyto díly nelze používat při pilování v blízkosti stěny.

• Povolte šroub (4) tak, aby se patní deska (5) mohla mírně nadzvednout.
• Patní desku (5) mírně nadzvedněte a zatlačte ji na dozadu až po doraz.
• Sroub (4) opět dotáhněte.

7. Použití

7.1 Nastavení kyvného pohybu

Na nastavovací páce (6) nastavte požadovaný kyvný pohyb.

ČESKYcs

Poloha „III“ = maximální kyvný pohyb

Doporučené hodnoty nastavení viz strana 3.

(Optimální nastavení nejlépe zjistíte praktickou zkouškou.)

7.2 Nastavení maximálního počtu zdvihů

Na nastavovacím kolečku (11) nastavte maximální počet zdvihů. Toto nastavení lze provést i během chodu.

Doporučené hodnoty nastavení viz strana 3.

(Optimální nastavení nejlépe zjistíte praktickou zkouškou.)

7.3 Zapnutí/vypnutí, trvalé zapnutí

Zap.: Stiskněte přepínač (12).

Vyp.:Pust'te přepínač (12).

Trvalé zapnutí: Pro trvalé zapnutí se dá stisknutý přepínač (12) zaaretovat pomocí aretačního tlačitka (13). Vypnutí se provede opětovným stisknutím přepínače (12).

Při trvalém zapnutí běží nářadí dál, i pokud by došlo k jeho vytržení z ruky. Proto stroj vždy

držte pevně oběma rukama za příslušnou rukojeť, zaujměte bezpečný postoj a soustředťe se na práci.

8. Čištění, údržba

Stroj pravidelně čistěte. K vysání větracích štěrbin na motoru použijte vysavač.

Pravidelně a důkladně vyfoukněte stlačeným vzduchem zařízení pro upnutí pilového listu.

V případě potřeby vyčistěte otvory za podpěrným válečkem pilového listu (2).

Občas naneste kapku oleje na podpěrný váleček pilového listu (2).

9. Tipy a triky

Zapíchnutí

V případě tenkých, měkkých materiálů lze list děrovací pily zapíchnout do obrobku, aniž by bylo nutné předem vyvrtat otvor. Používejte jen krátké pilové listy. Pouze při nastavení úhlu 0°.

Viz obrázek na straně 2. Nastavovací páku (6) přepněte do polohy „0“ (kyvný pohyb je vypnutý. Přiložte děrovací pilu přední hranou patní desky (5) k obrobku. Běžící děrovací pilu pevně držte a pomalu ji veďte dolů. Jakmile dojde k proříznutí pilového listu, můžete aktivovat kyvný pohyb.

U silnějších obrobků musíte nejdříve vyvrtat otvor, do kterého se dá vložit pilový list.

10. Příslušenství

Používejte pouze originální příslušenství Metabo.

Používejte pouze příslušenství, které splňuje požadavky a parametry uvedené v tomto návodu k o b s l u z e.

Příslušenství pevně upevněte. Pokud se zařízení používá s držákem: Zařízení pevně upevněte. Ztráta kontroly nad nářadím může způsobit poranění.

Viz. strana 4.

A Kruhové a paralelní vedení

B Ochranná deska (zabraňuje poškrábání citlivých povrchů obrobků)

10.1 Nasadit kruhové a paralelní vedení

Pro pilování kruhů (∅ 100 - 360 mm) a řezání rovnoběžně s hranou (max. 210 mm).

Nasadit kruhové vedení (viz obr. I)

- Tyč kruhového a paralelního vedení zasuňte z boční strany do patní desky (centrovací hrot (c) směruje dolů).

- Nastavte požadovaný poloměr (d).

- Sroub (b) dotáhněte.

Nasadit paralelní vedení (viz obr. II)

- Tyč kruhového a paralelního vedení zasuňte z boční strany do patní desky.

(Centrovací hrot (c) ukazuje nahoru).

- Ñastavení rozměru (e)

- Sroub (b) dotáhněte.

Abyste minimalizovali ubíhání pilového listu, doporučujeme používat pilové listy s extra tloušťkou: 6.23694, 6.23679, 6.23685

Kompletní nabídku příslušenství najdete na www.metabo.com nebo v katalogu.

11. Opravy

Opravy elektrického nářadí smí provádět pouze kvalifikovaný elektrikář!

Vadný síťový přívodní kabel smí být nahrazen pouze speciálním, originálním síťovým přívodním kabelem Metabo, který lze objednat prostřednictvím servisu Metabo.

S elektrickým nářadím Metabo vyžadujícím opravu se prosím obraťte na vaše zastoupení Metabo. Adresy viz. www.metabo.cz.

Seznamy náhradních dílů si můžete stáhnout na adrese www.metabo.cz.

12. Ochrana životního prostředí

Ridte se národními předpisy k ekologické likvidaci a recyklaci vysloužilého nářadí, obalů a příslušenství.

Jen pro země EU: Elektrické nářadí nevyhazujte do domácího odpadu! Podle evropské směrnice 2012/19/EU

o odpadních elektrických a elektronických zařízeních a dle odpovídající legislativy příslušné země musí být staré elektrické nářadí shromažďováno odděleně a odevzdáno k ekologické recyklaci.

13. Technické údaje

Vysvětlivky k údajům na straně 3.

Změny na základě technického pokroku vyhrazeny.

M =krouticí moment

T_1 =maximální tloušt'ka materiálu ve dřevu

T_2 =maximální tloušt'ka materiálu v neželezných kovech

T_3 =maximální tloušt'ka materiálu v ocelovém plechu

n_0 =počet zdvihů při volnoběhu

P_1 =jmenovitý příkon

P_2 =výkon

m =hmotnost bez sit'ového kabelu Naměřené hodnoty dle EN 62841.

Nářadí třídy ochrany II

\~ střídavý proud

U uvedených technických údajů je nutno počítat s odpovídajícími tolerancemi (dle příslušných platných norem).

Emisní hodnoty Tyto hodnoty um

Tyto hodnoty umožňují odhadnout emise elektrické nářadí a porovnat různá elektrické nářadí. V závislosti na podmínkách použití, stavu elektrického nářadí nebo vložených nástrojů může být skutečné zatížení vyšší nebo nižší. Při odhadování zohledněte přestávky v práci a fáze nižšího zatížení. Na základě náležitě přizpůsobených odhadnutých hodnot stanovte ochranná opatření pro uživatele, např. organizační opatření.

Celková hodnota vibrací (součet vektorů ve třech směrech) zjištěná podle EN 62841:

a_h,CM =emisní hodnota kmitání (pilování do kovového plechu) a_h,CW =emisní hodnota kmitání (pilování do dřeva) K_h, = nejistota (vibrace)

Typická hladina hluku A:

L_pA = hladina akustického tlaku L_WA = hladina akustického výkonu K_pA, K_WA = nejistota měření

Používejte ochranu sluchu!
