| Marca | Metabo |
| Modelo | STEB 65 Quick |
| Tipo de producto | Sierra de calar |
| Alimentación | 230 V ~ 50 Hz |
| Potencia absorbida | 720 W (estimación) |
| Velocidad en vacío | 800 – 3000 rpm (regulable) |
| Movimiento pendular | 4 posiciones (0 – III) |
| Capacidad de corte máx. en madera | 65 mm |
| Capacidad de corte máx. en metales no ferrosos | 20 mm |
| Capacidad de corte máx. en chapa de acero | 8 mm |
| Peso (sin cable) | Aprox. 2,5 kg |
| Clase de protección | II |
| Sistema de sujeción de hoja | Quick (sin herramienta) |
| Tipo de hoja | Vástago en T |
| Conexión de aspiración | Manguito de aspiración (Ø 27 mm) |
| Funciones principales | Corte por inmersión, corte en bisel (0°-45°), guía circular/paralela opcional |
| Mantenimiento y limpieza | Limpiar regularmente las rejillas de ventilación; soplar el portahoja con aire comprimido; engrasar el rodillo de soporte |
| Seguridad | Estribo de protección contra contacto con la hoja, cubierta protectora, parada de seguridad |
| Piezas de repuesto y reparabilidad | Lista de piezas de repuesto en www.metabo.com; reparaciones por electricista autorizado Metabo |
| Información general | Manual de instrucciones incluido; conforme a las directivas europeas |
Preguntas frecuentes - STEB 65 Quick METABO
Preguntas de los usuarios sobre STEB 65 Quick METABO
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Scie en formato PDF gratis! Encuentra tus instrucciones STEB 65 Quick - METABO y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. STEB 65 Quick de la marca METABO.

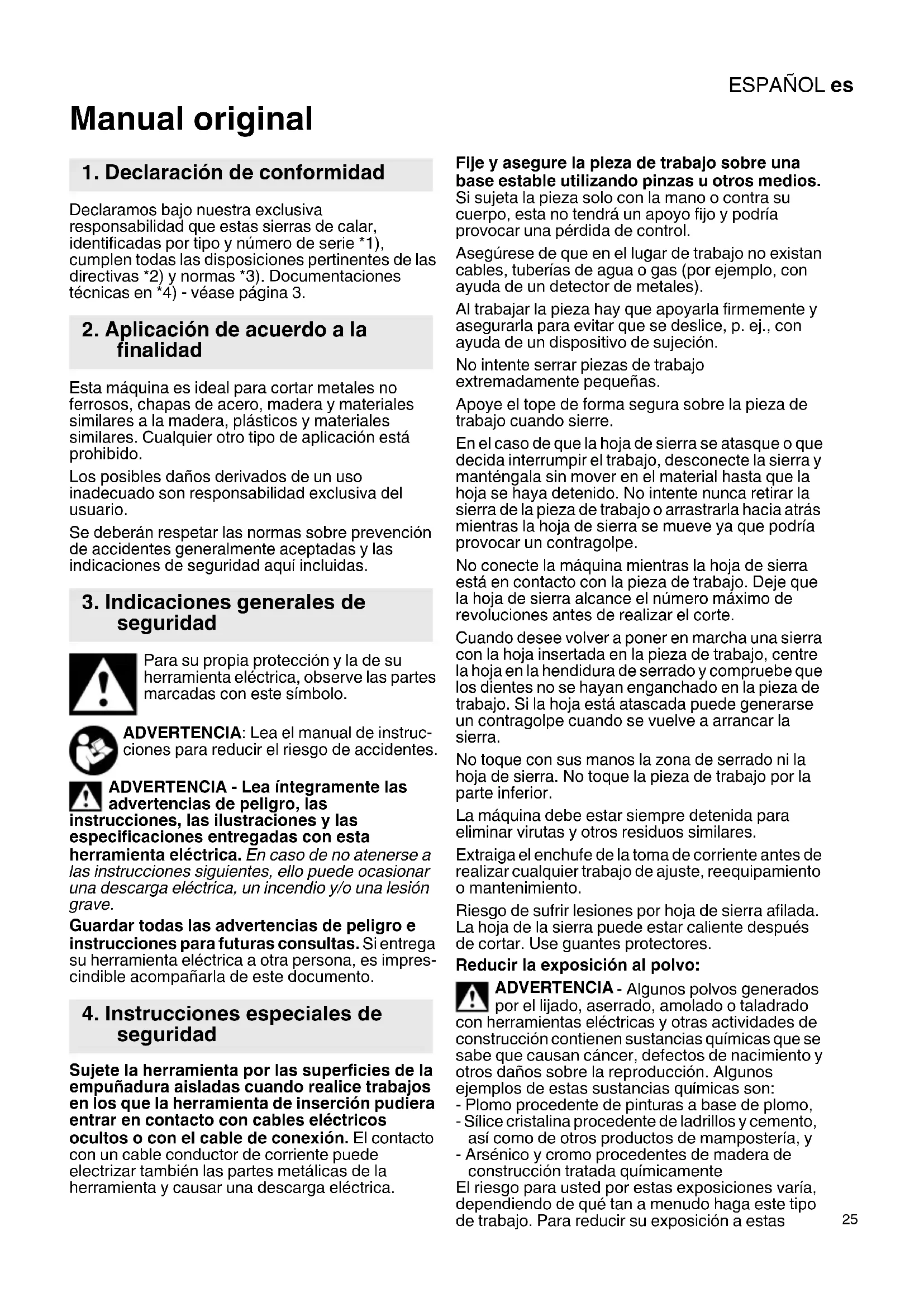

MANUAL DE USUARIO STEB 65 Quick METABO
1. Declaración de conformidad
Declaramos bajo nuestra exclusiva responsabilidad que estas sierras de calar, identificadas por tipo y número de serie *1), cumplen todas las disposiciones pertinentes de las directivas *2) y normas *3). Documentaciones técnicas en *4) - véase página 3.
2. Aplicación de acuerdo a la finalidad
Esta máquina es ideal para cortar metales no ferrosos, chapas de acero, madera y materiales similares a la madera, plásticos y materiales similares. Cualquier otro tipo de aplicación está prohibido.
Los posibles daños derivados de un uso inadecuado son responsabilidad exclusiva del usuario.
Se deberán respetar las normas sobre prevención de accidentes generalmente aceptadas y las indicaciones de seguridad aquí incluidas.
3. Indicaciones generales de seguridad
Para su propia protección y la de su herramienta eléctrica, observe las partes marcadas con este símbolo.
ADVERTENCIA: Lea el manual de instrucciones para reducir el riesgo de accidentes.
ADVERTENCIA - Lea íntegramente las advertencias de peligro, las ucciones, las ilustraciones y las cificaciones entregadas con esta
herramienta eléctrica. En caso de no atenerse a las instrucciones siguientes, ello puede ocasionar una descarga eléctrica, un incendio y/o una lesión grave.
Guardar todas las advertencias de peligro e instrucciones para futuras consultas. Si entrega su herramienta eléctrica a otra persona, es imprescindible acompañarla de este documento.
4. Instrucciones especiales de seguridad
Sujete la herramienta por las superficies de la empuñadura aisladas cuando realice trabajos en los que la herramienta de inserción pudiera entrar en contacto con cables eléctricos ocultos o con el cable de conexión. El contacto con un cable conductor de corriente puede electrizar también las partes metálicas de la herramienta y causar una descarga eléctrica.
Fije y asegure la pieza de trabajo sobre una base estable utilizando pinzas u otros medios.
Si sujeta la pieza solo con la mano o contra su cuerpo, esta no tendrá un apoyo fijo y podría provocar una pérdida de control.
Asegúrese de que en el lugar de trabajo no existan cables, tuberías de agua o gas (por ejemplo, con ayuda de un detector de metales).
Al trabajar la pieza hay que apoyarla firmemente y asegurarla para evitar que se deslice, p. ej., con ayuda de un dispositivo de sujeción.
No intente serrar piezas de trabajo extremadamente pequeñas.
Apoye el tope de forma segura sobre la pieza de trabajo cuando sierre.
En el caso de que la hoja de sierra se atasque o que decida interrumpir el trabajo, desconecte la sierra y manténgala sin mover en el material hasta que la hoja se haya detenido. No intente nunca retirar la sierra de la pieza de trabajo o arrastrarla hacia atrás mientras la hoja de sierra se mueve ya que podría provocar un contragolpe.
No conecte la máquina mientras la hoja de sierra está en contacto con la pieza de trabajo. Deje que la hoja de sierra alcance el número máximo de revoluciones antes de realizar el corte.
Cuando desee volver a poner en marcha una sierra con la hoja insertada en la pieza de trabajo, centre la hoja en la hendidura de serrado y compruebe que los dientes no se hayan enganchado en la pieza de trabajo. Si la hoja está atascada puede generarse un contragolpe cuando se vuelve a arrancar la sierra.
No toque con sus manos la zona de serrado ni la hoja de sierra. No toque la pieza de trabajo por la parte inferior.
La máquina debe estar siempre detenida para eliminar virutas y otros residuos similares.
Extraiga el enchufe de la toma de corriente antes de realizar cualquier trabajo de ajuste, reequipamiento o mantenimiento.
Riesgo de sufrir lesiones por hoja de sierra afilada. La hoja de la sierra puede estar caliente después de cortar. Use guantes protectores.
Reducir la exposición al polvo:
ADVERTENCIA - Algunos polvos generados por el lijado, aserrado, amolado o taladrado con herramientas eléctricas y otras actividades de construcción contienen sustancias químicas que se sabe que causan cáncer, defectos de nacimiento y otros daños sobre la reproducción. Algunos ejemplos de estas sustancias químicas son:
- Plomo procedente de pinturas a base de plomo, - Sílice cristalina procedente de ladrillos y cemento, así como de otros productos de mampostería, y - Arsénico y cromo procedentes de madera de construcción tratada químicamente
El riesgo para usted por estas exposiciones varía, dependiendo de qué tan a menudo haga este tipo de trabajo. Para reducir su exposición a estas
ESPAÑOLes
sustancias químicas: trabaje en un área bien ventilada y trabaje con equipo de seguridad aprobado, como por ejemplo las máscaras antipolvo que están diseñadas especialmente para impedir mediante filtración el paso de partículas microscópicas.
Esto vale asimismo para polvos de otros materiales como p.ej. algunos tipos de madera (como polvo de roble o de haya), metales y asbesto. Otras enfermedades conocidas son p.ej. reacciones alérgicas y afecciones de las vías respiratorias. No permita que estas partículas penetren en su cuerpo.
Respete las directivas y normas nacionales vigentes aplicables a su material, personal, uso y lugar de utilización (p.ej. normas de protección laboral y eliminación de residuos).
Recoja las partículas resultantes en el mismo lugar de emisión, evite que éstas se sedimenten en el entorno.
Utilice únicamente accesorios adecuados para trabajos especiales. Esto reducirá la cantidad de partículas emitidas incontroladamente al entorno.
Utilice un sistema de aspiración de polvo adecuado.
Reduzca la exposición al polvo:
- evitando dirigir las partículas liberadas y la corriente del aparato hacia usted, hacia las personas próximas a usted o hacia el polvo acumulado,
- incorporando un sistema de aspiración y/o un depurador de aire,
- ventilando bien el puesto de trabajo o manteniéndolo limpio mediante sistemas de aspiración. Barrer o soplar solo hace que el polvo se levante y arremoline.
- Lave la ropa de protección o límpiela mediante aspiración. No utilice sistemas de soplado, no la sacuda ni cepille.
5. Descripción general
Véase la página 2.
1 Palanca tensora para la fijación de la hoja de sierra
2 Cilindro de apoyo de hoja de sierra
3 Hoja de sierra (con vástago de una sola leva (vástago en T))*
4 Tornillo para ajustar la placa base
5 Pl a c a b a s e
6 Palanca de fijación para movimiento pendular
7 Placa de protección de arranque de viruta *
8 Dispositivo de tensado de hoja de sierra
9 Percha de protección para evitar el contacto accidental con la hoja de sierra
10 Cubierta protectora
11 Rueda para ajuste de cantidad de elevaciones
12 Interruptor
13 Botón de fijación para funcionamiento continuado
14 Empuñadura
15 Tubo de aspiración
16 Guardallave
17 Llave hexagonal
18 Base con indicación del ángulo de corte configurado
* según la versión / no incluido en el volumen de suministro
6. Puesta en marcha
Antes de conectar el aparato, compruebe que la tensión y la frecuencia de red que se indican en la placa de identificación corresponden a las características de la red eléctrica.
Preconecte siempre un dispositivo de corriente residual FI (RCD) con una corriente de desconexión máxima de 30 mA.
No arrancar la máquina sin hoja de sierra.
Extraiga el enchufe de la toma de corriente antes de realizar cualquier trabajo de ajuste, reparación, reequipamiento o limpieza en la herramienta.
6.1 Colocación de la plaquita de protección contra el astillado
Riesgo de sufrir lesiones por hoja de sierra afilada. Al montar la placa de arranque de viruta (7) retire la hoja de sierra.
Girar la máquina, la placa base indica hacia arriba. Insertar la placa de protección por la parte delantera, teniendo en cuenta los 2 puntos siguientes:
- Él lado liso de la placa tiene que estar hacia arriba.
- La ranura indica hacia atrás (en dirección del cable).
Si trabaja con una placa de protección fija, inserte la placa de protección contra arranque de viruta dentro de la placa de protección.
6.2 Montaje de la hoja de sierra
Riesgo de sufrir lesiones por hoja de sierra afilada. La hoja de la sierra puede estar caliente después de cortar. Use guantes protectores.
Utilizar una hoja de sierra adecuada al material de trabajo.
- Si es necesario, empuje la tapa de protección (10) hacia arriba.
- Gire la palanca de fijación (1) hacia adelante hasta alcanzar el tope y manténgala así.
- Montar la hoja de sierra (3) hasta el tope. Asegúrese de que los dientes de la sierra señalan hacia delante y se encuentran correctamente en la ranura de la rueda de apoyo (2).
- Suelte la palanca de fijación (1). (Gira automáticamente hasta regresar a su posición de partida. La hoja de sierra ahora está tensada).
6.3 Corte con aspiración de viruta
- Conecte un aspirador (15) apropiado al manguito de purga.
- Para asegurar una potencia de aspiración de polvo óptima, desplazar la tapa de protección (10) hacia abajo.
6.4 Corte sin aspiración de viruta
- Trabajar con la tapa de protección (10) desplazada hacia arriba.
6.5 Cortes diagonales
Empujar la tapa de protección (10) hacia arriba.
Retirar la placa de protección de arranque de viruta (7) y el tubo de aspiración. Estas piezas no pueden ser usadas para cortes diagonales.
- Soltar el tornillo (4).
- Girar la placa base (5).
- El ángulo ajustado se puede leer en la base (18) de la placa base. Ajustar otros ángulos con ayuda del goniómetro.
- Volver a apretar el tornillo (4).
6.6 Corte cerca de la pared
Retirar cubierta de protección (10), placa de protección contra el arranque de viruta (7) y guía circular y paralela. Estas piezas no pueden ser usadas para cortes cercanos a las paredes.
- Soltar el tornillo (4) hasta que sea posible levantar ligeramente la placa base (5).
- Levantar la placa base (5) un poco y empujarla hacia atrás hasta alcanzar el tope.
- Volver a apretar el tornillo (4).
7. Manejo
7.1 Ajuste del movimiento pendular
Definir en la palanca de ajuste (6) el movimiento pendular deseado.
Posición "0" = Movimiento pendular desconectado
...
Posición "III" = Movimiento pendular máximo Para consultar los valores de ajuste recomendados véase la página 3.
El ajuste óptimo se puede determinar mediante la práctica.
7.2 Ajuste del número máximo de revoluciones
Ajustar el número de revoluciones máximo en la rueda de ajuste (11). Dicho ajuste también se puede efectuar durante el funcionamiento.
Para consultar los valores de ajuste recomendados véase la página 3.
El ajuste óptimo se puede determinar mediante la práctica.
7.3 Conexión/desconexión, funcionamiento continuado
Conexión:Pulse el interruptor (12).
Desconexión: Suelte el interruptor (12).
Funcionamiento continuado: Para el funcionamiento continuado es posible bloquear el interruptor (12) pulsado utilizando el botón de bloqueo (13). Para parar la herramienta, pulse nuevamente el interruptor (12).
En la posición de funcionamiento continuado, la máquina seguirá funcionando en caso de ser arrancada de la mano. Por este motivo es importante sujetar las empuñaduras siempre con ambas manos, adoptar una buena postura y trabajar con concentración.
8. Limpieza, mantenimiento
Limpiar la herramienta periódicamente. Las ranuras de ventilación del motor deben limpiarse con un aspirador.
Limpiar el dispositivo tensor de la hoja de sierra regularmente y con esmero utilizando aire a presión.
Si es necesario, limpiar también las aperturas detrás de la rueda de apoyo de la hoja de sierra (2).
Poner de vez en cuando una gota de aceite en la rueda de apoyo de la hoja de sierra (2).
9. Consejos y trucos
Ranurado
Cuando los materiales son blandos y delgados es posible realizar ranurados utilizando la hoja de sierra de calar, sin tener que perforar el material previamente con un taladro. Utilice únicamente hojas de sierra cortas. Sólo con el ajuste de ángulo 0°.
Véase la figura de la página 2. Colocar palanca de ajuste (6) en posición "0" (movimiento pendular está desconectado). Posicionar la sierra de calar con el borde delantero de la placa base (5) sobre la pieza. Sujetar bien la sierra de calar y llevarla lentamente hacia abajo. Una vez que la hoja de sierra se haya liberado puede conectarse el movimiento pendular.
En el caso de piezas más gruesas debe hacerse primero un agujero en el que se posicionará la hoja de sierra.
10. Accesorios
Utilice únicamente accesorios Metabo originales.
Utilice únicamente accesorios que cumplan los requerimientos y los datos indicados en este manual de instrucciones.
Monte los accesorios de manera segura. Si se utiliza el aparato con un soporte: fije el aparato firmemente. El usuario puede resultar herido por la pérdida del control.
Véase la página 4.
A Guía circular y paralela
B Placa de protección (evita el rayado de las superficies sensibles de una pieza)
10.1 Montaje de la guía circular y paralela
Para cortar círculos (∅ 100 - 360 mm) y para cortes paralelos a un borde (máx. 210 mm).
ESPAÑOLes
Montaje de la guía circular (véase imagen I)
- Montar la barra para la guía circular y paralela lateralmente en la placa base (a) (la punta de centrado (c) señala hacia abajo).
- Ajustar el radio (d) deseado.
- Apretar el tornillo (b).
Montaje de la guía paralela (véase imagen II)
- Montar la barra para la guía circular y paralela lateralmente en la placa base.
(La punta de centrado (c) señala hacia arriba).
- Ajustar la medida (e)
- Apretar el tornillo (b).
Para minimizar las desviaciones de la hoja de sierra, es recomendable el uso de hojas de sierra extra gruesas. 6.23694, 6.23679, 6.23685
Para consultar el programa completo de accesorios, véase www.metabo.com o nuestro catálogo.
11. Reparación
Las reparaciones de herramientas eléctricas solamente deben ser efectuadas por ricistas especializados.
Un cable de alimentación deteriorado solo puede ser sustituido por otro cable de alimentación especial y original de Metabo que puede solicitarse al servicio de asistencia técnica de Metabo.
En caso de tener herramientas eléctricas que necesiten ser reparadas, diríjase por favor a su representante de Metabo. En la página www.metabo.com encontrará las direcciones necesarias.
En la página web www.metabo.com puede usted descargarse las listas de repuestos.
12. Protección medioambiental
Cumpla lo estipulado por las normativas nacionales relativas a la gestión ecológica de los residuos y al reciclaje de aparatos, embalaje y accesorios usados.
Sólo para países de la UE: No tire las herramientas eléctricas a la basura. Según la directiva europea 2012/19/EU sobre residuos de aparatos eléctricos y electrónicos y aplicable por ley en cada país, las herramientas eléctricas usadas se deben recoger por separado y posteriormente llevar a cabo un reciclaje acorde con el medio ambiente.
13. Datos técnicos
Notas explicativas sobre la información de la página 3.
Nos reservamos el derecho a efectuar modificaciones en función de las innovaciones tecnológicas.
M = Par de giro
T_1 =Grosor máximo de material en madera
T_2 = Grosor máximo de material en metales NE
T_3 = Grosor máximo en chapa de acero
n₀ = Número de carreras en marcha en vacío P₁ = Potencia de entrada nominal P₂ = Potencia suministrada m = P e s o s
Valores de medición establecidos de acuerdo con EN 60745.
Máquina de la clase de seguridad II Corriente alterna
Las especificaciones técnicas aquí indicadas están sujetas a rangos de tolerancia (conforme a las normas vigentes).
Valores de emisión
Estos valores permiten evaluar las emisiones de la herramienta eléctrica y compararlas con las de otras herramientas eléctricas. Dependiendo de las condiciones de uso, del estado de la herramienta eléctrica o de las herramientas que se utilicen, la carga real puede ser mayor o menor. Para realizar la valoración tenga en cuenta las pausas de trabajo y las fases de trabajo a carga reducida. Determine, a partir de los valores estimados, las medidas de seguridad para el operador, p. ej. medidas organizativas.
Valor total de vibraciones (suma vectorial de tres direcciones) determinado según EN 60745:
a_h,CM =Valor de emisión de vibraciones (Aserrado de chapa metálica) a_h,CW =Valor de emisión de vibraciones (serrado de madera) K_h, = Inseguridad (vibración)
Niveles acústicos típicos compensados A:
L_pA =Nivel de intensidad acústica
L_WA =Nivel de potencia acústica
K_pA, K_WA=Inseguridad
¡Use auriculares protectores!
