Mærke	Metabo
Model	STEB 65 Quick
Produkttype	Stiksave
Strømforsyning	230 V ~ 50 Hz
Optaget effekt	720 W (estimeret)
Tomgangshastighed	800 – 3000 o/min (justerbar)
Pendelbevægelse	4 positioner (0 – III)
Maks. skærekapacitet i træ	65 mm
Maks. skærekapacitet i ikke-jernholdige metaller	20 mm
Maks. skærekapacitet i stålplade	8 mm
Vægt (uden kabel)	Ca. 2,5 kg
Beskyttelsesklasse	II
Klingespændesystem	Quick (uden værktøj)
Klingetype	T-skaft
Udsugningstilslutning	Udsugningsmuffe (Ø 27 mm)
Hovedfunktioner	Pløjning, skråsnit (0°-45°), cirkel- / parallelføring som ekstraudstyr
Vedligeholdelse og rengøring	Rengør regelmæssigt udluftningerne; blæs klingespændet rent med trykluft; olie støtterullen
Sikkerhed	Beskyttelsesbøjle mod kontakt med klinge, beskyttelseskappe, sikkerhedsstop
Reservedele og reparerbarhed	Reservedelsliste på www.metabo.com; reparationer af autoriseret Metabo-elektriker
Generelle oplysninger	Brugsanvisning medfølger; i overensstemmelse med EU-direktiver

Ofte stillede spørgsmål - STEB 65 Quick METABO

Hvordan skifter jeg klingen på Metabo STEB 65 Quick stiksave?

Drej spændekløften (1) fremad til anslag og hold den. Indsæt den nye klinge (3) til anslag, tænderne vendt fremad, og sørg for, at den sidder korrekt i støtterullens (2) rille. Slip spændekløften; den vender automatisk tilbage i spændeposition.

Hvordan justeres pendelbevægelsen?

Brug justeringshåndtaget (6) til at vælge mellem 4 positioner: 0 (ingen pendulering) til III (maksimal pendulering). Optimal indstilling afhænger af materialet; foretag en praktisk test.

Hvordan udfører man et skråsnit?

Tryk beskyttelseskappen (10) opad, fjern splintbeskyttelsespladen (7) og udsugningsslangen. Løsn skruen (4), drej bundpladen (5) til den ønskede vinkel (synlig på den graduerede base 18), og spænd skruen igen.

Hvordan bruges saven med en støvsuger?

Tilslut en egnet støvsuger til udsugningsmuffen (15). For optimal udsugning trykkes beskyttelseskappen (10) nedad.

Hvordan foretages et pløjesnit?

Indstil pendelbevægelseshåndtaget (6) til 0. Placer bundpladens (5) forkant på emnet. Tænd for saven og sænk den langsomt. For tykke materialer skal du forbore et hul.

Hvad er savens maksimale skærekapacitet?

Træ: 65 mm, ikke-jernholdige metaller: 20 mm, stålplade: 8 mm.

Hvordan vedligeholdes stiksaven?

Rengør regelmæssigt motorens ventilationsåbninger med en støvsuger. Blæs klingespændet rent med trykluft og olie af og til klingens støtterulle (2).

Hvad er de vigtige sikkerhedsanvisninger?

Bær beskyttelseshandsker (klingen er meget skarp). Træk altid stikket ud inden justering eller vedligeholdelse. Hold hænderne væk fra skæreområdet. Brug en metaldetektor til at finde skjulte kabler.

Hvor finder man reservedele eller får saven repareret?

Reservedelslister er tilgængelige på www.metabo.com. Reparationer skal udføres af en autoriseret Metabo-elektriker.

Hvordan justeres skærehastigheden?

Brug hastighedsjusteringshjulet (11) til at justere maksimalhastighed, også under drift. Anbefalede værdier findes på side 3 i brugsanvisningen.

BRUGSANVISNING STEB 65 Quick METABO

Kontroller at det ikke finnes strøm-, vann- eller gassledninger på stedet der du skal arbeide (for eksempel ved hjelp av en metalldetektor).

Ved saging må fotplaten ligge sikkert på arbeidsstykket.

Hvis du vil starte en sag som står i emnet på nytt, sentrerer du sagbladet i sagsporet og kontrollerer at sagtennene ikke har satt seg fast i emnet. Hvis sagbladet er klemt fast, kan det føre til rekyl när sagen startes på nytt.

Minimer støvbelastningen ved å:

NORSKno

Sponflisbeskyttelsen skyves inn fremme fra, vær obs på 2 følgende punkt:

Det komplette tilbehørsprogrammet finner du på www.metabo.com eller i katalogen.

11. Reparasjon

Elektriske maskiner skal kun repareres av elektrofagfolk!

Typiske A-veide lydnivåer:

$$ L _ {p A} = L y d t r y k k n i v \text { a } $$

$$ L _ {W A} = \text { Lydeffektnivå } $$

$$ K _ {p A}, K _ {W A} = U s i k k e r h e t $$

Bruk hørselsvern!

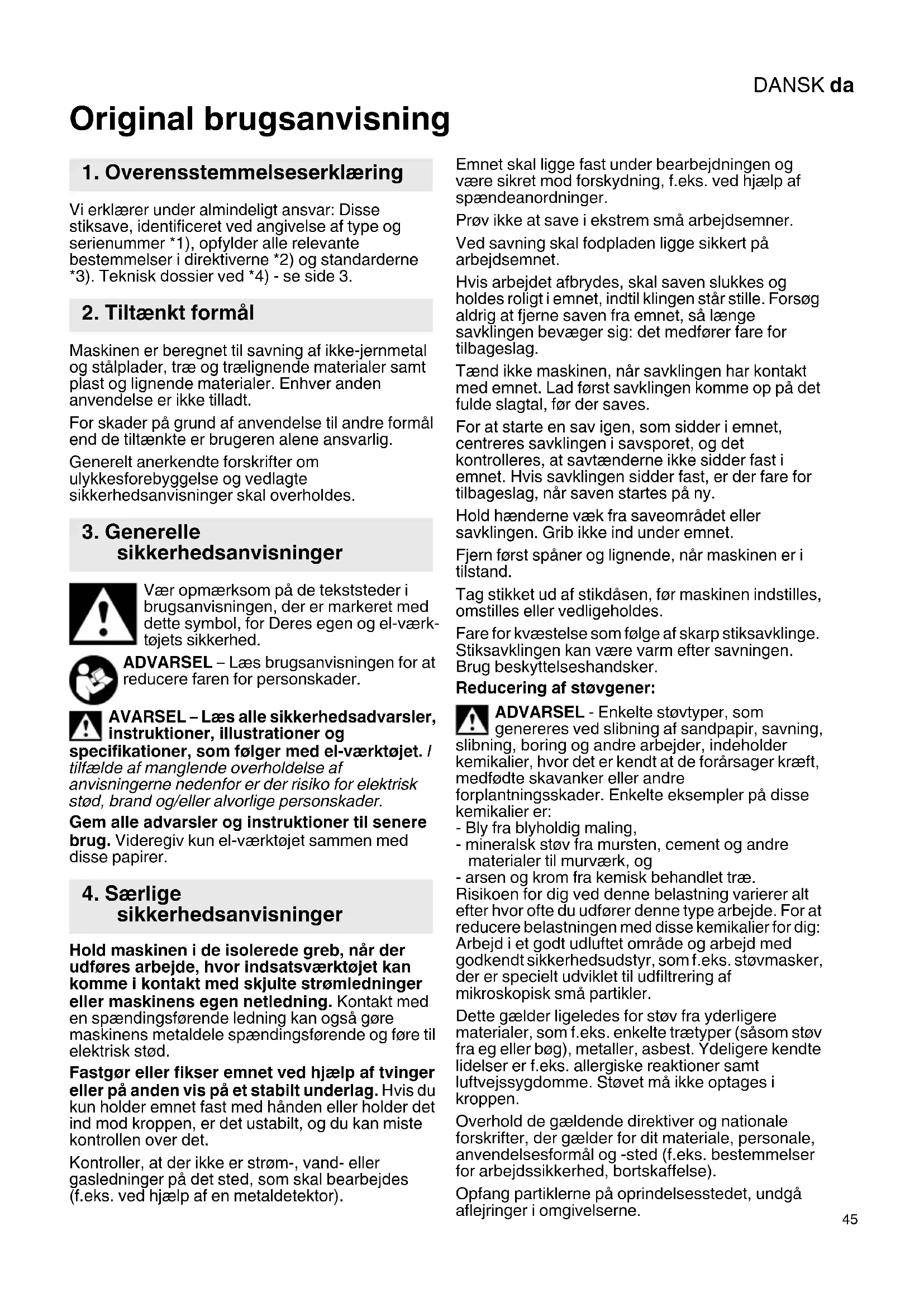

Original brugsanvisning

1. Overensstemmelseserklæring

Vi erklærer under almindeligt ansvar: Disse stiksave, identificeret ved angivelse af type og serienummer *1), opfylder alle relevante bestemmelser i direktiverne *2) og standarderne *3). Teknisk dossier ved *4) - se side 3.

2. Tiltænkt formål

Maskinen er beregnet til savning af ikke-jernmetal og stålplader, træ og trælignende materialer samt plast og lignende materialer. Enhver anden anvendelse er ikke tilladt.

For skader på grund af anvendelse til andre formål end de tiltænkte er brugeren alene ansvarlig.

Generelt anerkendte forskrifter om ulykkesforebyggelse og vedlagte sikkerhedsanvisninger skal overholdes.

3. Generelle sikkerhedsanvisninger

Vær opmærksom på de tekststeder i brugsanvisningen, der er markeret med dette symbol, for Deres egen og el-værktøjets sikkerhed.

ADVARSEL – Læs brugsanvisningen for at reducere faren for personskader.

AVARSEL – Læs alle sikkerhedsadvarsler, instruktioner, illustrationer og

specifikationer, som følger med el-værktøjet. I tilfælde af manglende overholdelse af anvisningerne nedenfor er der risiko for elektrisk stød, brand og/eller alvorlige personskader.

Gem alle advarsler og instruktioner til senere brug. Videregiv kun el-værktøjet sammen med disse papirer.

4. Særlige sikkerhedsanvisninger

Hold maskinen i de isolerede greb, når der udføres arbejde, hvor indsatsværktøjet kan komme i kontakt med skjulte strømledninger eller maskinens egen netledning. Kontakt med en spændingsførende ledning kan også gøre maskinens metaldele spændingsførende og føre til elektrisk stød.

Fastgør eller fikser emnet ved hjælp af tvinger eller på anden vis på et stabilt underlag. Hvis du kun holder emnet fast med hånden eller holder det ind mod kroppen, er det ustabilt, og du kan miste kontrollen over det.

Kontroller, at der ikke er strøm-, vand- eller gasledninger på det sted, som skal bearbejdes (f.eks. ved hjælp af en metaldetektor).

Emnet skal ligge fast under bearbejdningen og være sikret mod forskydning, f.eks. ved hjælp af spændeanordninger.

Prøv ikke at save i ekstrem små arbejdsemner.

Ved savning skal fodpladen ligge sikkert på arbejdsemnet.

Hvis arbejdet afbrydes, skal saven slukkes og holdes roligt i emnet, indtil klingen står stille. Forsøg aldrig at fjerne saven fra emnet, så længe savklingen bevæger sig: det medfører fare for tilbageslag.

Tænd ikke maskinen, når savklingen har kontakt med emnet. Lad først savklingen komme op på det fulde slagtal, før der saves.

For at starte en sav igen, som sidder i emnet, centreres savklingen i savsporet, og det kontrolleres, at savtænderne ikke sidder fast i emnet. Hvis savklingen sidder fast, er der fare for tilbageslag, når saven startes på ny.

Hold hænderne væk fra saveområdet eller savklingen. Grib ikke ind under emnet.

Fjern først spåner og lignende, när maskinen er i tilstand.

Tag stikket ud af stikdåsen, før maskinen indstilles, omstilles eller vedligeholdes.

Fare for kvæstelse som følge af skarp stiksavklinge. Stiksavklingen kan være varm efter savningen. Brug beskyttelseshandsker.

Reducering af støvgener:

ADVARSEL - Enkelte støvtyper, som genereres ved slibning af sandpapir, savning, ing, boring og andre arbejder, indeholder kalier, hvor det er kendt at de forårsager kræft, ødte skavanker eller andre antningsskader. Enkelte eksempler på disse kalier er:

- Bly fra blyholdig maling,

- arsen og krom fra kemisk behandlet træ.

Risikoen for dig ved denne belastning varierer alt efter hvor ofte du udfører denne type arbejde. For at reducere belastningen med disse kemikalier for dig: Arbejd i et godt udluftet område og arbejd med godkendt sikkerhedsudstyr, som f.eks. støvmasker, der er specielt udviklet til udfiltrering af mikroskopisk små partikler.

Dette gælder ligeledes for støv fra yderligere materialer, som f.eks. enkelte trætyper (såsom støv fra eg eller bøg), metaller, asbest. Ydeligere kendte lidelser er f.eks. allergiske reaktioner samt luftvejssygdomme. Støvet må ikke optages i kroppen.

Overhold de gældende direktiver og nationale forskrifter, der gælder for dit materiale, personale, anvendelsesformål og -sted (f.eks. bestemmelser for arbejdssikkerhed, bortskaffelse).

Opfang partiklerne på oprindelsesstedet, undgå aflejringer i omgivelserne.

DANSKda

Brug egnet tilbehør til specielt arbejde. Således når færre partikler ukontrolleret ud i miljøet.

Anvend en egnet støvudsugning.

Støvbelastningen kan reduceres på følgende måde:

• Ret ikke partikler, der kommer ud, og maskinens udluftningsstrøm mod dig selv eller personer, der befinder sig i nærheden, eller på aflejret støv,
• Anvend et udsugningsanlæg og/eller en luftrenser,
• sørg for god ventilation på arbejdspladsen og hold den ren vha. støvudsugning. Fejning eller blæsning hvirvler støv op.
• Støvsug eller vask beskyttelsestøj. Undgå udblæsning, bankning eller børstning.

5. Oversigt

Se side 2.

1 Spændearm til fastgørelse af savklinge
2 Savklingestøtterulle
3 Savklinge (med skaft med en kam (T-skaft))*
4 Skrue til justering af fodpladen
5 F o d p l a d e
6 Indstillingsgreb til pendulbevægelse
7 Splintbeskytter *
8 Spændeanordning til savklinge
9 Beskyttelsesbøjle til beskyttelse mod utilsigtet kontakt med savklingen
10 Beskyttelseskappe
11 Indstillingshjul til indstilling af slagtal
12 Afbryder
13 Spærreknap til fast tilkobling
14 Håndtag
15 Udsugningsstuds
16 Nøgledepot
17 Sekskantnøgle
18 Sokkel med angivelse af den indstillede skærevinkel
* afhængigt af udstyr/medleveres ikke

6. Ibrugtagning

Før du tager maskinen i brug, skal du kontrollere, at den angivne netspænding og

Man skal altid forkoble en FI-afbryder (RCD) med en maks. brydestrøm på 30 mA.

Lad ikke maskinen køre uden savklinge.

Træk stikket ud af stikdåsen, før maskinen indstilles, omstilles, vedligeholdes eller

rengøres.

6.1 Isætning af splintbeskytter

Fare for kvæstelse som følge af skarp stiksavklinge. Savklingen skal være fjernet, plintbeskytteren (7) sættes på.

Vend maskinen om, fodpladen vender opad. Skub splintbeskytteren ind forfra, og overhold derved de følgende 2 punkter:

• Den glatte side af pladen peger opad.
• Slidsen vender bagud (i retning af netkablet).

Arbejdes der med beskyttelsesplade, sættes splintbeskytteren ind i beskyttelsespladen.

6.2 Isætning af savklingen

Fare for kvæstelse som følge af skarp stiksavklinge. Stiksavklingen kan være varm savningen. Brug beskyttelseshandsker.

Anvend en savklinge, der er egnet til det materiale, der skal bearbejdes.

• Skub i givet fald beskyttelseskappen (10) opad.
• Drej spændearmen (1) frem til anslag, og hold det der.
• Sæt savklingen (3) i til anslag. Vær opmærksom på, at savtænderne vender fremad, og at savklingen ligger rigtigt i savklingestøtterullens (2) not.
• Slip spændearmen (1). (Den går automatisk tilbage i udgangsposition igen. Savklingen er nu fastspændt).

• Tilslut en egnet støvsuger til udsugningsstudsen (15).
• For en optimal støvudsugning skal man skubbe beskyttelseskappen (10) nedad.

6.4 Savning uden støvudsugning

- Der skal arbejdes med en beskyttelseskappe (10) som er skubbet opad.

6.5 Skråsnit

Fjern splintbeskytteren (7) og udsugningsslangen. Disse dele kan ikke anvendes ved skråsnit.

• Løsnskruen (4).
• Drej fodpladen (5).
• Den indstillede vinkel kan aflæses på soklen (18) på fodpladen. Andre vinkler indstilles med en vinkelmåler.
• Spænd skruen (4) igen.

6.6 Savning tæt ved væg

Fjern beskyttelseskappen (10), splintbeskytteren (7) og cirkel- og parallelføringen. Disse dele kan ikke anvendes ved savning tæt ved væg.

• Løsn skruen (4) så meget, at fodpladen (5) kan løftes lidt.
• Løft fodpladen (5) lidt, og skub den bagud til anslag.
• Spænd skruen (4) igen.

7. Anvendelse

7.1 Indstilling af pendulbevægelse

Indstil den ønskede pendulbevægelse med indstillingsgrebet (6).

Position "0" = pendulbevægelsen er frakoblet

Position "III" = maksimal pendulbevægelse

Anbefalede indstillingsværdier, se side 3.

Den optimale indstilling findes bedst ved at prøve sig frem.

7.2 Indstilling af maksimalt slagtal

Indstil det maksimale slagtal med indstillingshjulet (11). Det kan også gøres, mens maskinen kører.

Anbefalede indstillingsværdier, se side 3.

Den optimale indstilling findes bedst ved at prøve sig frem.

7.3 Tænd/sluk, fast tilkobling

Til: Tryk afbrydergrebet (12) ind.

Fra: Slip afbrydergrebet (12).

Fast tilkobling: For fast tilkobling kan det aktiverede afbrydergreb (12) fastläses med läseknappen (13). Maskinen slukkes ved at trykke på afbryderen (12) igen.

Ved fast tilkobling kører maskinen også videre, hvis den rives ud af hånden. Hold er altid fast i maskinen med begge hænder i det beregnede greb, stå stabilt, og arbejd entreret.

Regelmæssig rengøring af maskinen. Fjern støv fra motorens ventilationsspalter med en støvsuger.

Spændeanordningen til savklingen skal renses regelmæssigt og grundigt med trykluft.

Rens åbningerne bag ved savklingestøtterullen (2) efter behov.

Kom engang imellem en dråbe olie på savklingestøtterullen (2).

9. Tips og tricks

Indstikning

Ved tynde, bløde materialer kan stiksavklingen stikkes ind i emnet uden at man først borer et hul. Brug kun korte savklinger. Kun med en vinkelindstilling på 0°.

Se billedet på side 2. Sæt indstillingsgrebet (6) på "0" (pendulbevægelse frakoblet). Sæt stiksaven med fodpladens (5) forreste kant på emnet. Hold godt fast i den kørende stiksav, og før den langsomt nedad. Når savklingen har skåret sig ind i emnet, kan pendulbevægelsen tilkobles.

Ved tykkere materialer skal der først bores et hul, som savklingen kan sættes på.

10. Tilbehør

Brug kun originalt Metabo-tilbehør.

Brug kun tilbehør, der opfylder de krav og specifikationer, som er angivet i denne brugsanvisning.

Anbring tilbehøret sikkert. Hvis maskinen betjenes i en holder: Sæt maskinen sikkert fast. Mistes kontrollen over maskinen, er der risiko for skader. Se side 4.

B Beskyttelsesplade (forhindrer, at følsomme emneoverflader ridses)

Til savning af cirkler (∅ 100-360 mm) og savning parallelt med en kant (maks. 210 mm).

Montering af cirkelføring (se III. I)

- Skub cirkel- og parallelføringens stang sidelæns ind i fodpladen (centreringsspidsen (c) vender nedad).

- Indstil den ønskede radius (d).

- Spænd skruen (b).

Montering af parallelføring (se III. I)

- Skub stangen på cirkel- og parallelføringen ind i fodpladen fra siden.

(Centreringsspidsen (c) peger opad).

- Indstil målet (e)

- Spænd skruen (b).

For at minimere afsporingen af savklingen anbefaler vi at man anvender ekstra tykke savklinger: 6.23694, 6.23679, 6.23685

Det komplette tilbehørsprogram findes på www.metabo.com eller i kataloget.

11. Reparation

Reparationer på el-værktøj må kun foretages af faguddannede elektrikere!

Et defekt netkabel må kun udskiftes med en speciel, original netledning fra metabo, der er tilgængelig hos Metabo service.

Henvend dig til din Metabo-forhandler, når du skal have repareret dit Metabo el-værktøj. Adresser findes på www.metabo.com.

12. Miljøbeskyttelse

Overhold de nationale regler om miljøvenlig bortskaffelse og genbrug af udtjente maskiner, emballage og tilbehør.

Kun for EU-lande: El-værktøj må ikke smides i husholdningsaffaldet! I henhold til det europæiske direktiv 2012/19/EU om

affald af elektrisk og elektronisk udstyr og omsættelsen til national lovgivning skal brugte elværktøjer indsamles adskilt og genanvendes i en recyclingproces.

13. Tekniske data

Forklaringer til oplysningerne på side 3.

Forbeholdt ændringer som følge af tekniske fremskridt.

M = drejningsmoment

T_1 =Største materialetykkelse i træ T_2 =Største materialetykkelse i ikke-jernmetal T_3 =Største materialetykkelse i stålplade

DANSKda

m =vægt uden netkabel

Måleværdier beregnet iht. EN 60745.

□ Klasse II maskine

\~ Vekselstrøm

De angivne tekniske data er tolerancesat (svarende til de aktuelt gældende standarder).

Emissionsværdier

Disse værdier gør det muligt at bestemme el-værktøjets emissioner og sammenligne forskellige el-værktøjer med hinanden. Alt efter el-værktøjets eller indsatsværktøjernes anvendelsesbetingelser og tilstand kan den faktiske belastning være højere eller lavere. Tag også højde for arbejdspauser og perioder med lav belastning. Træf de nødvendige beskyttelsesforanstaltninger for brugeren, f.eks. organisatoriske foranstaltninger, på baggrund af de anslåede værdier.

Samlet vibration (vektorsum af tre retninger) beregnet iht. EN 60745:

a_h,CM =Vibrationsemissionsværdi (Savning af metalplade)

a_h,CW =Vibrationsemissionsværdi (savning af træ)

K_h, = usikkerhed (vibration)

Typiske A-vægtede lydniveauer:

L_pA = lydtryksniveau

L_WA =lydeffektniveau

K_pA, K_WA=usikkerhed

Brug høreværn!
