КОЛДОНУУЧУ КОЛДОНМОСУ STEB 65 Quick METABO

7.2 Максималды жүрістер санын реттеу

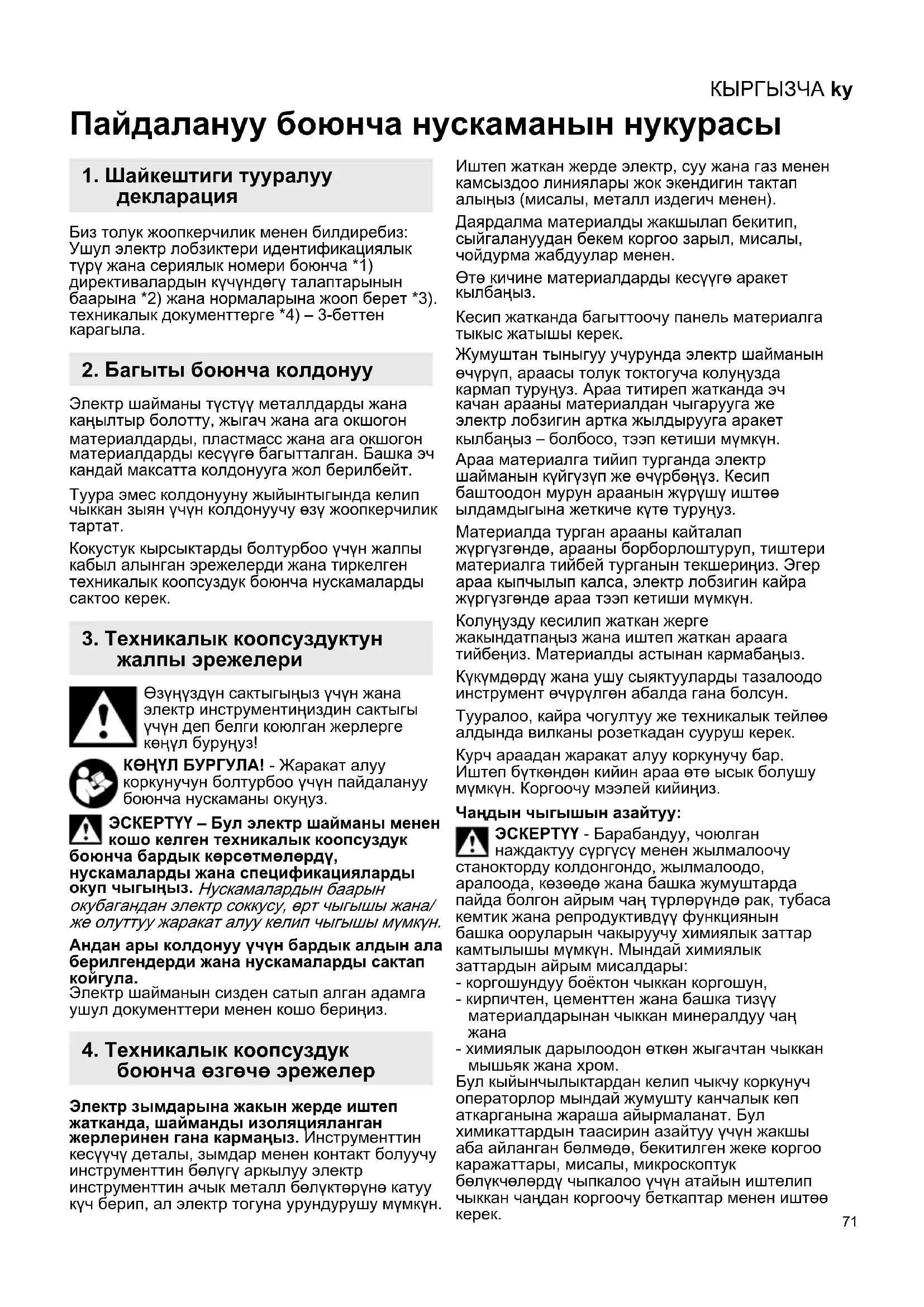

Пайдалануу боюнча нускаманын нукурасы Биз толук жоопкерчилик менен билдиребиз: Ушул электр лобзиктери идентификациялык түрү жана сериялык номери боюнча *1) директивалардын күчүндөгү талаптарынын баарына *2) жана нормаларына жооп берет *3). техникалык документтерге *4) – 3-беттен

Электр шайманы түстүү металлдарды жана каңылтыр болотту, жыгач жана ага окшогон материалдарды, пластмасс жана ага окшогон материалдарды кесүүгө багытталган. Башка эч кандай максатта колдонууга жол берилбейт. Туура эмес колдонууну жыйынтыгында келип чыккан зыян үчүн колдонуучу өзү жоопкерчилик

Кокустук кырсыктарды болтурбоо үчүн жалпы кабыл алынган эрежелерди жана тиркелген техникалык коопсуздук боюнча нускамаларды сактоо керек. Өзүңүздүн сактыгыңыз үчүн жана электр инструментиңиздин сактыгы үчүн деп белги коюлган жерлерге көңүл буруңуз! КӨҢҮЛ БУРГУЛА! - Жаракат алуу коркунучун болтурбоо үчүн пайдалануу боюнча нускаманы окуңуз. ЭСКЕРТҮҮ – Бул электр шайманы менен кошо келген техникалык коопсуздук боюнча бардык көрсөтмөлөрдү, нускамаларды жана спецификацияларды окуп чыгыңыз. Нускамалардын баарын окубагандан электр соккусу, өрт чыгышы жана/ же олуттуу жаракат алуу келип чыгышы мүмкүн. Андан ары колдонуу үчүн бардык алдын ала берилгендерди жана нускамаларды сактап

Электр шайманын сизден сатып алган адамга ушул документтери менен кошо бериңиз. Электр зымдарына жакын жерде иштеп жатканда, шайманды изоляцияланган жерлеринен гана кармаңыз. Инструменттин кесүүчү деталы, зымдар менен контакт болуучу инструменттин бөлүгү аркылуу электр инструменттин ачык металл бөлүктөрүнө катуу күч берип, ал электр тогуна урундурушу мүмкүн. Иштеп жаткан жерде электр, суу жана газ менен камсыздоо линиялары жок экендигин тактап алыңыз (мисалы, металл издегич менен). Даярдалма материалды жакшылап бекитип, сыйгалануудан бекем коргоо зарыл, мисалы, чойдурма жабдуулар менен. Өтө кичине материалдарды кесүүгө аракет

Кесип жатканда багыттоочу панель материалга тыкыс жатышы керек. Жумуштан тыныгуу учурунда электр шайманын өчүрүп, араасы толук токтогуча колуңузда кармап туруңуз. Араа титиреп жатканда эч качан арааны материалдан чыгарууга же электр лобзигин артка жылдырууга аракет кылбаңыз – болбосо, тээп кетиши мүмкүн. Араа материалга тийип турганда электр шайманын күйгүзүп же өчүрбөңүз. Кесип баштоодон мурун араанын жүрүшү иштөө ылдамдыгына жеткиче күтө туруңуз. Материалда турган арааны кайталап жүргүзгөндө, арааны борборлоштуруп, тиштери материалга тийбей турганын текшериңиз. Эгер араа кыпчылып калса, электр лобзигин кайра жүргүзгөндө араа тээп кетиши мүмкүн. Колуңузду кесилип жаткан жерге жакындатпаңыз жана иштеп жаткан араага тийбеңиз. Материалды астынан кармабаңыз. Күкүмдөрдү жана ушу сыяктууларды тазалоодо инструмент өчүрүлгөн абалда гана болсун. Тууралоо, кайра чогултуу же техникалык тейлөө алдында вилканы розеткадан сууруш керек. Курч араадан жаракат алуу коркунучу бар. Иштеп бүткөндөн кийин араа өтө ысык болушу мүмкүн. Коргоочу мээлей кийиңиз. Чаңдын чыгышын азайтуу: ЭСКЕРТҮҮ - Барабандуу, чоюлган наждактуу сүргүсү менен жылмалоочу станокторду колдонгондо, жылмалоодо, аралоода, көзөөдө жана башка жумуштарда пайда болгон айрым чаң түрлөрүндө рак, тубаса кемтик жана репродуктивдүү функциянын башка ооруларын чакыруучу химиялык заттар камтылышы мүмкүн. Мындай химиялык заттардын айрым мисалдары: - коргошундуу боёктон чыккан коргошун, - кирпичтен, цементтен жана башка тизүү материалдарынан чыккан минералдуу чаң

- химиялык дарылоодон өткөн жыгачтан чыккан мышьяк жана хром. Бул кыйынчылыктардан келип чыкчу коркунуч операторлор мындай жумушту канчалык көп аткарганына жараша айырмаланат. Бул химикаттардын таасирин азайтуу үчүн жакшы аба айланган бөлмөдө, бекитилген жеке коргоо каражаттары, мисалы, микроскоптук бөлүкчөлөрдү чыпкалоо үчүн атайын иштелип чыккан чаңдан коргоочу беткаптар менен иштөө

1. Шайкештиги тууралуу

2. Багыты боюнча колдонуу

3. Техникалык коопсуздуктун

4. Техникалык коопсуздук

боюнча өзгөчө эрежелерКЫРГЫЗЧАky

Бул башка материалдардын да чаңына тиешелүү, мисалы, дарактын айрым түрлөрү (дуб же бук дарагынын чаңы), металлдар, асбест. Башка кеңири тараган ооруларга аллергиялык реакциялар, дем алуу органдарынын оорулары кирет. Бөлүкчөлөрдү оператордун организмине киргизбеш керек. Колдонулган материалдар, жумушчулар, иштин түрү боюнча жана иш жүргүзүлгөн жерде белгиленген нускамаларды жана улуттук эрежелерди (мисалы, техникалык коопсуздук жана эмгек гигиенасы, утилизация боюнча эрежелерди) сактоо керек. Бөлүкчөлөр айлана боюнча тарабашы үчүн аларды пайда болгон жеринен чогултуу керек. Иштин ар бир түрүнө ылайыктуу аксессуарларды колдонгула. Аны менен айлана-чөйрөгө бөлүкчөлөр азыраак чаңдалат. Чаңды кетирүү үчүн тийиштүү чаң соргучтарды колдонгула. Чаңдын зыян таасирин төмөндөткүлө: - пайда болгон зыян бөлүкчөлөрдүн нугун жана жабдыктардын чачылуучу газдарын өзүңөргө, жаныңардагы адамдарга же туруп калган чаңга багыттабагыла, - аба соргучту жана/же аба тазалагычтарды колдонгула, - Иш орундары жакшы салкындалган, жайдын ичиндеги абаны аба соргуч менен тазалоо керек. Шыпыруу же аба менен үйлөө чаңды кайра көтөрөт. - Коргоочу кийимди атайын чаң соргуч менен тазалап же жууш керек. Үйлөбө, чаппа жана щетка менен тазалаба. 2-бетти кара. 1 Арааны бекитүүчү кыпчытма тутка 2 Араанын тирөөчү чыгырыгы 3 Араа (бир таянычтуу куйругу менен (Т- формасындагы куйрук))* 4 Багыттоо панелин тууралоочу винт 5 Багыттоо панели 6 Маятник жүрүшүн тууралагыч 7 Чамынды тосмосу * 8 Араанын кыпчытмасы 9 Араага кокустан тийип кетүүдөн коргоочу

10 Коргоочу айнек 11 Жүрүү ылдамдыгын орнотуучу дөңгөлөкчө 12 Которгуч 13 Узакка иштетүү режими үчүн бекитүүчү

14 Тутка 15 Сордурма түтүк 16 Ачкычтар бөлүмү 17 Алты бурчтуу ачкыч 18 Кесүү бурчун көрсөтүүчү цоколь

• комплектация жараша/ эксплуатация көлөмүнө кирбейт Айрысын саярдан мурда энбелгиде жазылган негизги тармактын бааланган чыңалуусу жана жыштыгы сиздин кубат жеткирүүңүздүкүнө туура келерин тактаңыз. Коргоочу өчүрүү жабдыгын (КӨЖ) 30 мА максималдуу иштетүү тогу менен ар дайым өчүрүү керек. Шайманды араасыз жүргүзбөңүз. Кандайдыр бир жөндөө, жабдууну алмаштыруу, техникалык тейлөө же тазалоо иштерин өткөрүүдөн мурун розеткадан вилканы сууруп коюңуз.

Курч араадан жаракат алуу коркунучу бар. Чамынды тосмосун орнотуудан мурун (7) арааны чыгарып салыңыз. Электр шайманын багыттоо панели өйдө карагыдай кылып оодарыңыз. Чамынды тосмосун маңдайке бетинен орнотуп жатканда төмөнкү 2 пунктту эске алуу зарыл:

• Тосмонун түз бети өйдө карап турушу керек.

• Шлиц артты көздөй (тармак кабелин көздөй) багытталуусу керек. Коргоо панели орнотулган абалда иштеп жатканда, чамынды тосмосун коргоо панелине

Курч араадан жаракат алуу коркунучу бар. Иштеп бүткөндөн кийин араа өтө ысык болушу мүмкүн. Коргоочу мээлей кийиңиз. Учурдагы (иштелип жаткан) материалды кесүүгө атайын даярдалган арааны гана колдонуңуз. - Зарылчылык болгондо коргоочу айнекти (10) өйдө жылдырып коюңуз. - Кыпчытма тутканы (1) токтоп калгыча алдыны көздөй бурап, ошол абалда кармап туруңуз. - Арааны (3) аягына чейин салыңыз. Ошол эле учурда, араанын тиштери алдыны карап, араанын тирөөчү чыгырыгынын (2) оюкчасына туура отурганын текшериңиз. - Кыпчытма тутканы (1) койобериңиз. (Ал автоматтык түрдө баштапкы абалына буралат. Андан кийин араа жакшылап бекип

6.3 Чаң кетирүүчү аппарат менен кесүү

- Чаң соруучу түтүккө (15) тиешелүү чаң кетирүүчү аппаратты туташтырыңыз. - Чаң кетирүүнүн оптималдуу майнаптуулугун камсыздоо үчүн коргоочу айнекти (10) төмөн жылдырыңыз.

6.4 Чаң кетирүүчү аппаратсыз кесүү

- Коргоочу айнекти (10) өйдө жылдырып коюп

6. Ишке киргизүүКЫРГЫЗЧА ky

6.5 Кыйшык чиймени кесүү

Коргоочу айнекти (10) өйдө жылдырып коюңуз. Чамынды тосмосун (7) чечип, сордуруучу шлангды ажыратыңыз. Кыйшык чиймелерди кесип жатканда бул тетиктерди колдонууга тыюу салынат. - Шурупту (4) бошотуу. - Багыттоо панелин (5) бураңыз. - Учурдагы бурчтун маанисин тирөөчү плитанын цоколунан (18) эсептөөгө болот. Аркы бурчту бурч ченегич менен тууралаңыз. - Винтти (4) кайрадан бураңыз.

6.6 Дубалга жакын жерде кесүү

Коргоочу айнекти (10), чамынды тосмосун (7), тегерек жана параллелдик багыттагычты чечиңиз. Дубалдарга жакын жерде кесип жатканда бул тетиктерди колдонууга тыюу

- Багыттоо панели (5) бир аз көтөрүлгүдөй кылып, винтти (4) бошотуңуз. - Багыттоо панелин (5) бир аз көтөрүп, ал токтоп калгыча артты көздөй жылдырыңыз. - Винтти (4) кайрадан бураңыз.

7.1 Маятник жүрүшүн орнотуу

Тутканын (6) жардамы менен керектүү маятник жүрүшүн орнотуңуз. "0" абалы = маятник жүрүшү өчүрүлгөн

Оптималдуу маанилер тажрыйбанын негизинде жакшы аныкталат.

7.2 Максималдуу жүрүш ылдамдыгын

Дөңгөлөкчөдө (11) максималдуу жүрүш ылдамдыгын коюңуз. Шайман иштеп жатканда да ылдамдыкты коюуга болот. Орнотуунун сунушталган маанилерин 3-беттен

Оптималдуу маанилер тажрыйбанын негизинде жакшы аныкталат.

Күйгүзүү:Которгучту (12) басыңыз. Өчүрүү:Которгучту (12) койобериңиз. Узак убакытка күйгүзүү:Узак убакытка күйгүзүү үчүн которгучту (12) токтоткуч баскычы (13) менен бекитип койсо болот. Өчүрүү үчүн токтоткучту (12) кайра басыңыз. Узак убакытка күйгүзүлгөндө, машина колдон бошотулганда да иштей берет. Ошондуктан, электр шайманды ар дайым эки колдоп, туткасынан бекем кармап, өзүңүз бекем туруп, жумушка гана көңүл буруңуз. Шайманды бат-бат тазалап туруу зарыл. Ошону менен бирге кыймылдаткычтын корпусундагы аба айлануучу көзөнөктөрдү чаң соргуч менен тазалоо керек. Араанын кыпчыткычын кысылган аба менен байма-бай кылдат тазалап туруңуз. Зарылчылык болсо, араанын (2) тирөөчү чыгырыгынын артындагы аба айлануучу көзөнөктөрдү тазалаңыз. Араанын (2) тирөөчү чыгырыгына маал-маалы менен май тамызып туруңуз. Оюп киргизүү Жука жана жумшак материалдарды кесип жатканда арааны материалга алдын ала көзөнөк тешпестен оюп киргизүүгө болот. Кыска арааларды гана колдонуңуз. 0° бурчун жөндөгөндө гана. 2-беттеги сүрөттү караңыз. Тууралоо туткасын (6) «0» абалына коюңуз (маятник жүрүшү өчүрүлөт) Электр лобзигинин багыттоо панелинин (5) маңдайкы жээгин материалды каратып коюңуз. Электр лобзигин жакшылап кармап, жайдан төмөн карай жылдырыңыз Кесип алгандан кийин маятник кыймылдоо режимин күйгүзсө болот. Калыңыраак материалдарды кесип жатканда адегенде көзөнөк тешип алып, ошол жерге арааны салуу керек. Metabo фирмасынан чыккан түпнуска тетиктерди гана колдонуу сунушталат. Ушул баракчада келтирилген талаптарга жана мүнөздөмөлөргө тийиштүү аксессуарларды гана колдонгула. Аксессуарларды бекем орнотуңуз. Электр шайманын кармагычта иштетип жатканда: электр шайманын бекем орнотуңуз. Башкарууну жоготуу жаракат алууга себеп болушу мүмкүн. 4-бетти карагыла. A Тегерек жана параллелдүү багыттагыч B Коргоочу (материалдын назик катмарын чийилип калуудан сактайт)

10.1 Тегерек жана параллелдүү

багыттагычты орнотуу Ø 100 мм баштап Ø 360 мм чейин тегеректерди кесүү жана жээгине параллелдүү (жээктен эң көп дегенде 210 мм аралыкта) кесүүлөрдү аткаруу үчүн.

8. Тазалоо, техникалык тейлөө

9. Кеңештер жана сунуштар

- Тегерек жана параллелдүү багыттагычтын тирөөчүн капталынан багыттоо панелине салыңыз (борборлоштуруучу учун (c) төмөн

- Керектүү радиусту (d) коюңуз. - Винтти (b) бураңыз. Параллелдүү багыттагычты орнотуу (Сүр. II

- Тегерек жана праллелдүү багыттагычтын тирөөчүн капталынан багыттоо панелине

(борборлоштуруучу учун (c) төмөн каратып). - Жээктен керектүү аралыкты коюңуз (e) - Винтти (b) бураңыз. Араа огунан четтеп кетүүсүн минималдаштыруу үчүн өтө катуу арааларды колдонууну сунуштайбыз: 6.23694, 6.23679, 6.23685 Аксессуарлардын толук жыйнактарын www.metabo.com сайтынан же каталогдон

Электринструментти ремонттоо атайлашылган тейлөө устаканаларында гана жүргүзүлүшү керек! Бузулган тармак кабелин түпнуска Metabo кабели менен гана алмаштыруу керек. Аны Metabo тейлөө борборунан сатып алууга болот. Metabo фирмасынын электр жабдыктарын ремонттоо үчүн Metabo өкүлчүлүгүнө кайрылыңыз. Даректерди www.metabo.com сайтынан табасыздар. Камдыктардын тизмесин www.metabo.com сайтынан жүктөп аласыздар. Экологиялык кайра пайдалану жана иштен чыккан жабдыктарды, таңгактарды жана аксессуарларды кайра иштетүү боюнча улуттук эрежелерди сактагыла. ЕБ өлкөлөрү үчүн гана: Эч качан электр куралдарын үйдөгү таштанды кутусуна таштабагыла! Колдонулган электрондук жана электр куралдары боюнча 2012/19/ЕС Европа Эрежелери боюнча жана улуттук мыйзамдарга ылайык, колдонулган электр куралдарын өзүнчө чогултуп, айлана-чөйрөгө зыян келтирбегендей кылып ыргытыш керек. Деталдардын сүрөттөлүшүн 3-беттен карагыла. Техникалык прогресске байланыштуу өзгөрүүлөрдү алдын ала карагыла. M =айландыруу учуру

=Материалдын максималдуу калыңдыгы (жыгач)

=Материалдын максималдуу калыңдыгы (түстүү металл)

=Материалдын максималдуу калыңдыгы (каңылтыр болот)

=Өз алдынча иштеп жаткандагы жүрүш

=Номиналдуу керектелүүчү кубат

=Чыгуучу кубат m =Тармак кабелисиз салмагы Өлчөөнүн мааниси EN 62841 стандартка ылайык аныкталат. II класстагы жабдык ~ Өзгөрмө ток Берилгендер киргизүүлөрдүн эсеби менен берилген (учурдагы стандарттарга ылайык).

Бул маанилер электр инструменттин калдыктарын баалайт жана ар кандай электр инструменттерди салыштырып берет. Иш режимдерине жараша, электр инструментти же патрондун абалдары, учурдагы милдетүү ишинен жогору же төмөн болушу мүмкүн. Милдеттүү иштин тыныгууларын жана төмөн фазасын баалоо үчүн карагыла. Берилген бааларга ылайык колдонуучу үчүн тийиштүү коопсуздук чараларын белгилегиле, мисалы, уюштуруу чараларын. Дирилдөөнүн жалпы өлчөмү (үч багыттын вектордук суммасы) EN 62841 ылайык аныкталган:

h,CM =титирөө мааниси (каңылтыр металлды кесүү)

h,CM =титирөө мааниси (жыгачты кесүү)

h,... = Аныксыздык (дирилдөө) Ызы чуунун деңгээли

=акустикалык кубаттулук

= Аныксыздык Коргоочу кулак бекиткичтерди колдонгула! EAC-Text Алуучу үчүн маалымат: Шайкештик тастыктамасы: № ЕАЭС N RU С- DE.ГБ09.В.00165/20, жарамдуулук мөөнөтү

23.03.2020-ж. баштап 22.03.2025-ж. чейин,

өнүмдү тастыктоочу "Независимая экспертиза" Жоопкерчилиги чектелген коом тарабынан берилген; Жайгашкан жери (юридикалык жактын дареги) жана иш жүргүзүү ордунун дареги: 115280, Россия, Москва шаары, Ленинская Слобода көчөсү 19, 2-кабат, бөлмөлөр: 21ш8, 21ш9, 21ш10, 21ш11; Телефон: +7 (495) 722-61-68; Электрондук почта дареги: info@n-exp.ru; Аккредитация аттестаты № РОСС RU.0001.11ГБ09,

09.09.2014-ж. берилген.

Шайкештик декларациясы: № ЕАЭС N RU Д- DE.ГБ09.В.00361/20, жарамдуулук мөөнөтү

06.03.2020-ж. баштап 26.02.2025-ж. чейин,

өнүмдү тастыктоочу "Независимая экспертиза"

12. Айлана-чөйрөнү коргоо

13. Техникалык шарттарыКЫРГЫЗЧА ky

Жоопкерчилиги чектелген коом тарабынан катталган; Жайгашкан жери (юридикалык жактын дареги) жана иш жүргүзүү ордунун дареги: 115280, Россия, Москва шаары, Ленинская Слобода көчөсү 19, 2-кабат, бөлмөлөр: 21ш8, 21ш9, 21ш10, 21ш11; Телефон: +7 (495) 722-61-68; Электрондук почта дареги: info@n-exp.ru; Аккредитация аттестаты № РОСС RU.0001.11ГБ09,

09.09.2014-ж. берилген.

Өндүрүлгөн өлкө: Кытай Өндүрүүчү: "Metabowerke GmbH", Metaboallee 1, D-72622 Nuertingen, Германия Россиядагы импорттоочу: ООО "Метабо Евразия" Россия, 127273, Москва Березовая аллея көч., 5 а, стр 7, 106-кеңсе тел.: +7 495 980 78 41 Өндүрүлгөн күнү шаймандын маалымат тактасында аа/жжжж форматында көрсөтүлгөн Буюмдун колдонуу мөөнөтү 7 жыл. Өндүрүлгөндөн кийин 5 жыл сакталса, алдын ала текшерип көрмөйүнчө, иштетүү сунушталбайтУКРАЇНСЬКАuk
