INSTRUKCJA OBSŁUGI STEB 65 Quick METABO

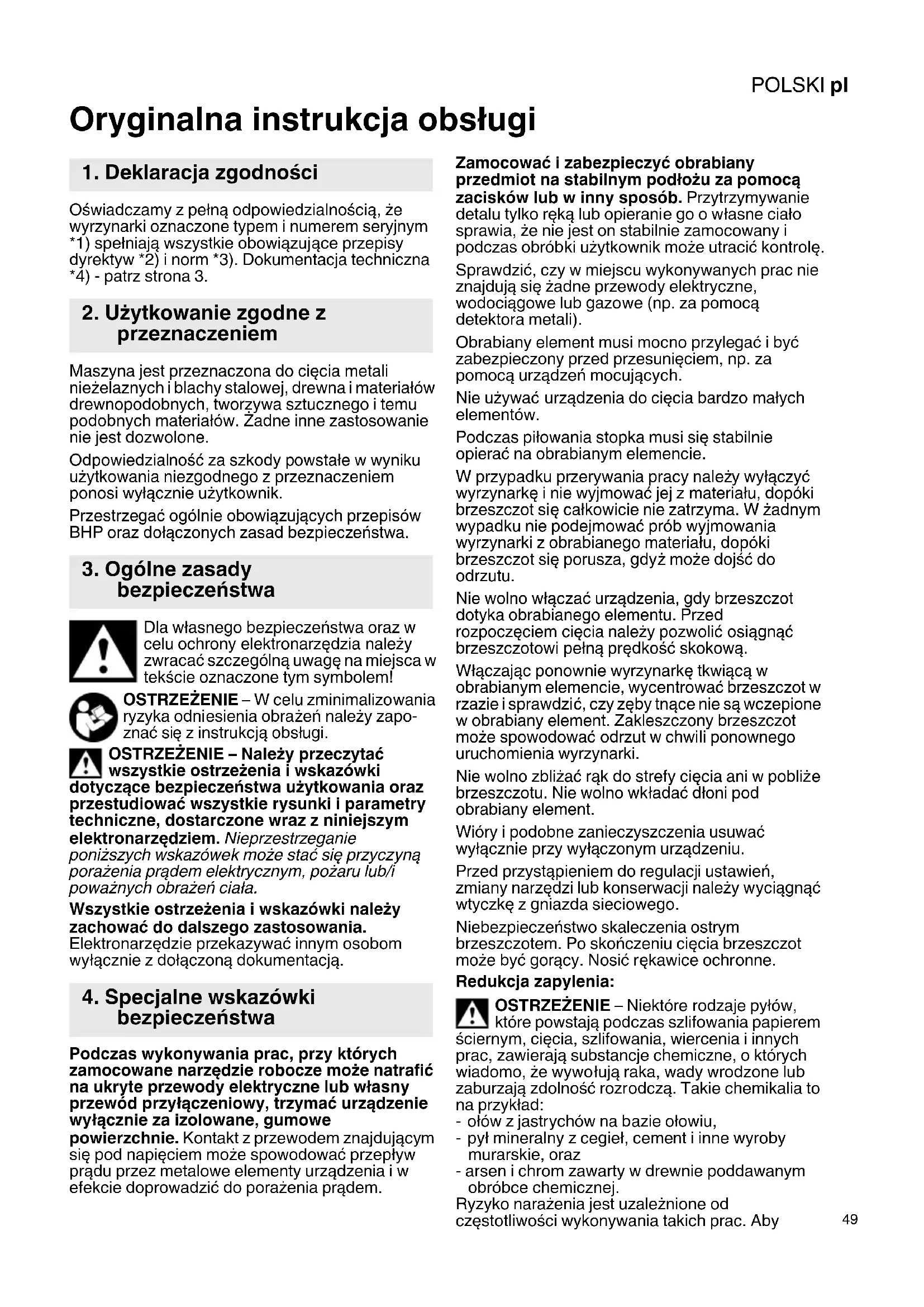

Oryginalna instrukcja obsługi Oświadczamy z pełną odpowiedzialnością, że wyrzynarki oznaczone typem i numerem seryjnym *1) spełniają wszystkie obowiązujące przepisy dyrektyw *2) i norm *3). Dokumentacja techniczna *4) - patrz strona 3. Maszyna jest przeznaczona do cięcia metali nieżelaznych i blachy stalowej, drewna i materiałów drewnopodobnych, tworzywa sztucznego i temu podobnych materiałów. Żadne inne zastosowanie nie jest dozwolone. Odpowiedzialność za szkody powstałe w wyniku użytkowania niezgodnego z przeznaczeniem ponosi wyłącznie użytkownik. Przestrzegać ogólnie obowiązujących przepisów BHP oraz dołączonych zasad bezpieczeństwa. Dla własnego bezpieczeństwa oraz w celu ochrony elektronarzędzia należy zwracać szczególną uwagę na miejsca w tekście oznaczone tym symbolem! OSTRZEŻENIE – W celu zminimalizowania ryzyka odniesienia obrażeń należy zapo- znać si ę z instrukcją obsługi. OSTRZEŻENIE – Należy przeczytać wszystkie ostrzeżenia i wskazówki dotyczące bezpieczeństwa użytkowania oraz przestudiować wszystkie rysunki i parametry techniczne, dostarczone wraz z niniejszym elektronarzędziem. Nieprzestrzeganie poniższych wskazówek może stać się przyczyną porażenia prądem elektrycznym, pożaru lub/i poważnych obrażeń ciała. Wszystkie ostrzeżenia i wskazówki należy zachować do dalszego zastosowania. Elektronarzędzie przekazywać innym osobom wyłącznie z dołączoną dokumentacją. Podczas wykonywania prac, przy których zamocowane narzędzie robocze może natrafić na ukryte przewody elektryczne lub własny przewód przyłączeniowy, trzymać urządzenie

łącznie za izolowane, gumowe powierzchnie. Kontakt z przewodem znajdującym się pod napięciem może spowodować przepływ prądu przez metalowe elementy urządzenia i w efekcie doprowadzić do porażenia prądem. Zamocować i zabezpieczyć obrabiany przedmiot na stabilnym podłożu za pomocą zacisków lub w inny sposób. Przytrzymywanie detalu tylko ręką lub opieranie go o własne ciało sprawia, że nie jest on stabilnie zamocowany i podczas obróbki użytkownik może utracić kontrolę. Sprawdzić, czy w miejscu wykonywanych prac nie znajdują się żadne przewody elektryczne, wodociągowe lub gazowe (np. za pomocą detektora metali). Obrabiany element musi mocno przylegać i być zabezpieczony przed przesunięciem, np. za pomocą urządzeń mocujących. Nie używać urządzenia do cięcia bardzo małych elementów. Podczas piłowania stopka musi się stabilnie opierać na obrabianym elemencie. W przypadku przerywania pracy należy wyłączyć wyrzynarkę i nie wyjmować jej z materiału, dopóki brzeszczot się całkowicie nie zatrzyma. W żadnym wypadku nie podejmować prób wyjmowania wyrzynarki z obrabianego materiału, dopóki brzeszczot się porusza, gdyż może dojść do odrzutu. Nie wolno włączać urządzenia, gdy brzeszczot dotyka obrabianego elementu. Przed rozpoczęciem cięcia należy pozwolić osiągnąć brzeszczotowi pełną prędkość skokową. Włączając ponownie wyrzynarkę tkwiącą w obrabianym elemencie, wycentrować brzeszczot w rzazie i sprawdzi ć, czy zęby tnące nie są wczepione w obrabiany element. Zakleszczony brzeszczot może spowodować odrzut w chwili ponownego uruchomienia wyrzynarki. Nie wolno zbliżać rąk do strefy cięcia ani w pobliże brzeszczotu. Nie wolno wkładać dłoni pod obrabiany element. Wióry i podobne zanieczyszczenia usuwać wyłącznie przy wyłączonym urządzeniu. Przed przystąpieniem do regulacji ustawień, zmiany narzędzi lub konserwacji należy wyciągnąć wtyczkę z gniazda sieciowego. Niebezpieczeństwo skaleczenia ostrym brzeszczotem. Po skończeniu cięcia brzeszczot może być gorący. Nosić rękawice ochronne. Redukcja zapylenia: OSTRZEŻENIE – Niektóre rodzaje pyłów, które powstają podczas szlifowania papierem ściernym, cięcia, szlifowania, wiercenia i innych prac, zawierają substancje chemiczne, o których wiadomo, że wywo łują raka, wady wrodzone lub zaburzają zdolność rozrodczą. Takie chemikalia to na przykład: -ołów z jastrychów na bazie ołowiu, -pył mineralny z cegieł, cement i inne wyroby murarskie, oraz - arsen i chrom zawarty w drewnie poddawanym obróbce chemicznej. Ryzyko narażenia jest uzależnione od częstotliwości wykonywania takich prac. Aby

1. Deklaracja zgodności

2. Użytkowanie zgodne z

4. Specjalne wskazówki

bezpieczeństwaPOLSKIpl

zmniejszyć zagrożenie ze strony substancji chemicznych: pracować w obszarze o dobrej wentylacji i stosować atestowane środki ochronne, np. maski przeciwpyłowe zaprojektowane do filtrowania cząstek mikroskopijnej wielkości. Powyższe informacje odnoszą się również do pyłów powstających przy obróbce innych materiałów, np. niektórych rodzajów drewna (drewno dębowe lub bukowe), metali, azbestu. Inne znane schorzenia, to np. reakcje alergiczne i choroby układu oddechowego. Zapobiegać przedostawaniu się cząstek pyłu do organizmu. Przestrzegać wytycznych dotyczących obrabianego materiału, pracowników, rodzaju i miejsca zastosowania oraz przepisów krajowych (np. przepisów BHP, utylizacji). Eliminować szkodliwe cząstki z powietrza w miejscu ich emisji i zapobiegać ich odkładaniu się w otoczeniu. Do prac specjalnych używać odpowiedniego osprzętu. Pozwoli to ograniczyć ilość cząstek przenikających w niekontrolowany sposób do otoczenia. Używać odpowiedniej instalacji do odsysania pyłu. W celu zminimalizowania zagrożenia pyłem: -Nie kierować uwalnianych cząstek i strumienia powietrza wylotowego z maszyny w stronę samego siebie, w kierunku innych osób znajdujących się w pobliżu ani na osiadły pył. -Używać systemów odpylania i/lub oczyszczaczy powietrza. -Zapewnić dobrą wentylację miejsca pracy oraz jego czystość dzięki stosowaniu wyciągu powietrza. Zamiatanie i nadmuch powodują wzbijanie pyłu. -Odzież ochronną odkurzać lub prać. Nie przedmuchiwać, nie trzepać, nie czyścić szczotką. Patrz strona 2. 1Dźwignia zaciskowa do mocowania brzeszczotu 2Rolka podpierająca brzeszczot 3Brzeszczot (z uchwytem typu T)* 4 Śruba do zmiany położenia stopki 5Stopka 6Dźwignia włączania ruchu wahadłowego 7Płytka zapobiegaj ąca odrywaniu wióra * 8Układ mocowania brzeszczotu 9Pałąk chroniący przed przypadkowym dotknięciem brzeszczotu 10 Osłona 11 Pokrętło regulacji prędkości skokowej 12 Przycisk włącznika 13 Przycisk blokady włącznika do pracy ciągłej 14 Uchwyt 15 Króciec odsysania 16 Zaczep do przechowywania klucza 17 Klucz imbusowy 18 Cokół ze wskaźnikiem ustawionego kąta cięcia

• w zależności od wyposażenia / brak w komplecie Przed uruchomieniem urządzenia sprawdzić, czy napięcie i częstotliwość sieci podane na tabliczce znamionowej są zgodne z parametrami zasilania sieciowego w miejscu pracy. Na zasilaniu elektrycznym zainstalować wyłącznik różnicowoprądowy (RCD) o maks. prądzie wyzwalającym 30 mA. Wyrzynarka nie może pracować bez brzeszczotu. Przed przystąpieniem do regulacji ustawień, przezbrajania, konserwacji lub czyszczenia wyciągnąć wtyczkę z gniazda sieciowego.

6.1 Osadzanie płytki zapobiegającej

odrywaniu wióra Niebezpieczeństwo skaleczenia ostrym brzeszczotem. Przed założeniem płytki zapobiegającej odrywaniu wióra (7) należy wyjąć brzeszczot. Obrócić urządzenie tak, by stopka była skierowana do góry. Wsunąć płytkę zapobiegającą odrywaniu wióra od przodu, stosując się do następujących 2 zasad:

• Gładka strona płytki musi być skierowana do góry.

• Szczelina musi być skierowana do tyłu (w stronę kabla zasilającego). Korzystając podczas cięcia z założonej płyty ochronnej umieścić płytkę zapobiegającą odrywaniu wióra w płycie ochronnej.

6.2 Zakładanie brzeszczotu

Niebezpieczeństwo skaleczenia ostrym brzeszczotem. Po skończeniu cięcia brzeszczot może być gorący. Nosić rękawice ochronne. Należy używać odpowiednich brzeszczotów przeznaczonych do obrabianego materiału. -Przesunąć osłonę (10) do góry. -Obrócić dźwignię zaciskową (1) do oporu w przód i przytrzymać. -Wsunąć brzeszczot (3) do oporu. Zwrócić uwagę, aby zęby tnące były skierowane do przodu, a brzeszczot znajdował się w rowku rolki podtrzymującej (2). -Zwolnić dźwignię zaciskową (1). (Dźwignia obraca się samoczynnie do położenia wyjściowego. Brzeszczot jest teraz mocno zaciśnięty).

ęcie z odsysaniem pyłu -Podłączyć do króćca odsysania (15) odpowiednie urządzenie ssące. -Aby zapewnić optymalne odsysanie pyłu, przesunąć osłonę (10) do dołu.

6.4 Cięcie bez odsysania pyłu

-Pracować z osłoną (10) przesuniętą do góry.

5. Elementy urządzenia

6. UruchomieniePOLSKI pl

6.5 Cięcie pod skosem

Przesunąć osłonę (10) do góry. Zdjąć płytkę zapobiegającą odrywaniu wióra (7) i wąż odsysający. Z elementów tych nie można korzystać tnąc pod skosem. -Odkręcić śrubę (4). -Obrócić stopkę (5). - Aktualnie ustawiony kąt można odczytać na cokole (18) stopki. Inne wartości kąta można ustawić za pomocą kątomierza. - Ponownie przykręcić śrubę (4).

6.6 Cięcie w pobliżu ściany

Zdemontować osłonę (10), płytkę zapobiegającą odrywaniu wióra (7) oraz prowadnicę do cięcia po okręgu i równolegle. Z elementów tych nie można korzystać tnąc w pobliżu ściany. -Odkręcić śrubę (4) na tyle, by można było nieco unieść stopkę (5). -Unieść nieco stopkę (5) i przesunąć do oporu w tył. - Ponownie przykręcić śrubę (4).

7.1 Ustawianie ruchu wahadłowego

Ustawić żądany ruch wahadłowy za pomocą dźwigni regulacyjnej (6). Ustawienie „0” = ruch wahadłowy wyłączony

Ustawienie „III” = maksymalny ruch wahadłowy Zalecane wartości ustawień: patrz strona 3. Optymalne ustawienie najlepiej jest ustalić na podstawie prób.

7.2 Ustawienie maksymalnej prędkości

skokowej Ustawić maksymalną prę dkość skokową za pomocą pokrętła (11). Regulacja jest możliwa również podczas pracy urządzenia. Zalecane wartości ustawień: patrz strona 3. Optymalne ustawienie najlepiej jest ustalić na podstawie prób.

7.3 Włączanie/wyłączanie, tryb pracy ciągłej

ZAŁ:wcisnąć przycisk włącznika (12). WYŁ:zwolnić przycisk włącznika (12). Włączanie pracy ciągłej:aby włączyć tryb pracy ciągłej, należy zablokować wciśnięty włącznik (12) za pomocą przycisku blokującego (13). W celu wyłączenia należy ponownie nacisnąć przycisk włącznika (12). Po włączeniu ciąg łego trybu pracy urządzenie będzie pracować nadal, nawet jeżeli wypadnie z ręki. Z tego względu urządzenie zawsze trzymać obiema rękami za przewidziany do tego uchwyt, przyjąć bezpieczną postawę i pracować w skupieniu. Urządzenie należy czyścić w regularnych odstępach czasu. Szczeliny wentylacyjne przy silniku czyści się za pomocą odkurzacza. Układ mocowania brzeszczotu należy regularnie i dokładnie przedmuchiwać sprężonym powietrzem. W razie potrzeby oczyścić otwory za rolką podpierającą brzeszczot (2). Co pewien czas wpuścić kroplę oleju na rolkę podtrzymującą brzeszczot (2). Narzynanie W przypadku cienkich i miękkich materiałów można nakł uć materiał brzeszczotem, bez wiercenia wcześniej otworu. Należy stosować wyłącznie krótkie brzeszczoty. Tylko przy ustawionym kącie 0°. Patrz ilustracja na stronie 2. Ustawić dźwignię regulacyjną (6) w położeniu „0“ (ruch wahadłowy jest wyłączony). Oprzeć wyrzynarkę przednią krawędzią stopki (5) na obrabianym elemencie. Mocno trzymać włączoną wyrzynarkę i powoli opuścić w dół. Gdy brzeszczot przejdzie przez materiał, można załączyć ruch wahadłowy. W przypadku grubszych materiałów należy najpierw wywiercić otwór, w który będzie można włożyć brzeszczot. Stosować wyłącznie oryginalne akcesoria Metabo. Stosować wyłącznie akcesoria, które spełniają wymagania i parametry określone w niniejszej instrukcji obsługi. Akcesoria należy bezpiecznie zamocować. Użytkowanie urządzenia w uchwycie: bezpiecznie zamocować urządzenie. Utrata kontroli nad narzędziem może stać się przyczyną obrażeń. Patrz strona 4. A Prowadnica do cięcia po okręgu i równolegle BPłyta ochronna (zapobiega zarysowaniom delikatnych powierzchni ciętego materiału)

10.1 Mocowanie prowadnicy do cięcia po

okręgu i równolegle Do cięcia po okręgu (Ø 100-360 mm) oraz równolegle do krawędzi (maks. 210 mm). Mocowanie prowadnicy do cięcia po okręgu (patrz rys. I) -Trzpień prowadnicy do cięcia po okręgu i równolegle wsunąć z boku w stopkę (szpic centrujący (c) musi być skierowany w dół). -Ustawić żądany promień (d). -Dokręcić śrubę (b). Mocowanie prowadnicy do cięcia równoległego (patrz rys. II) -Trzpień prowadnicy do cięcia po okręgu i równolegle wsunąć z boku w stopkę

8. Czyszczenie, konserwacja

9. Pożyteczne wskazówki

10. AkcesoriaPOLSKIpl

(szpic centrujący (c) musi być skierowany do góry). -Ustawić wymiar (e) -Dokręcić śrubę (b). W celu zminimalizowania odchyleń brzeszczotu, zalecamy stosowanie ekstra grubych brzeszczotów: 6.23694, 6.23679, 6.23685 Pełny zestaw akcesoriów można znaleźć na stronie www.metabo.com lub w katalogu. Wszelkie naprawy elektronarzędzi może wykonywać wyłącznie elektryk! Uszkodzony przewód zasilający wolno wymienić wyłącznie na specjalny, oryginalny przewód zasilający metabo, dostępny w Serwisie Metabo. W sprawie naprawy elektronarzędzia należy się zwrócić do przedstawiciela Metabo. Adresy są dostępne na stronie www.metabo.com. Wykazy części zamiennych można pobrać pod adresem www.metabo.com. Przestrzegać krajowych przepisów dotyczących usuwania i recyklingu zużytych urządzeń, opakowań i akcesoriów. Dotyczy tylko państw UE: nie wolno wyrzucać elektronarzę dzi razem z odpadami komunalnymi! Zgodnie z dyrektywą europejską 2012/19/EU o zużytych urządzeniach elektrycznych i elektronicznych oraz jej zastosowaniem w prawie państwowym zużyte elektronarzędzia muszą być zbierane osobno i poddawane odzyskowi surowców wtórnych zgodnie z przepisami o ochronie środowiska. Wyjaśnienia do informacji podanych na stronie 3. Prawo do zmian związanych z postępem technicznym zastrzeżone. M =moment obrotowy

=maksymalna grubość materiału - drewno

=maksymalna grubość materiału - metale nieżelazne

=maksymalna grubość materiału - blacha stalowa

=liczba skoków na biegu jałowym

=nominalny pobór mocy

=moc oddawana m=ciężar bez przewodu zasilającego Wartości pomiarów ustalone w oparciu o EN 60745. Urządzenie w klasie ochronności II ~ Prąd przemienny Zamieszczone dane techniczne podlegają tolerancji (odpowiednio do obowiązujących standardów). Wartości emisji Wartości te umożliwiają oszacowanie emisji elektronarzędzia i porównanie różnych urządzeń elektrycznych. W zależności od warunków użytkowania, stanu elektronarzędzia lub narzędzi roboczych rzeczywiste obciążenie może być większe lub mniejsze. Podczas dokonywanej oceny należy uwzględnić przerwy w pracy i fazy mniejszego obciążenia. Na podstawie odpowiednio dopasowanych wartości szacunkowych określić środki ochrony dla użytkownika, np. działania organizacyjne. Łączna wartość wibracji (suma wektorowa dla trzech kierunków) określona zgodnie z normą EN 60745:

h,CM =wartość emisji drgań (piłowanie blachy metalowej)

h,CW =wartość emisji drgań (piłowanie w drewnie)

h,... =niepewność wyznaczenia (wibracje) Typowe poziomy hałasu w ocenie akustycznej:

=poziom ciśnienia akustycznego

=poziom mocy akustycznej

= niepewność wyznaczenia Nosić ochronniki słuchu!

12. Ochrona środowiska
