MODE D'EMPLOI CT 4050 DOMETIC

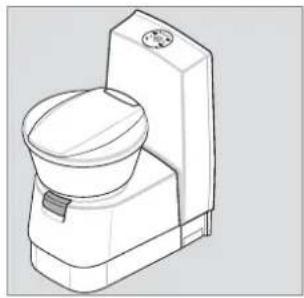

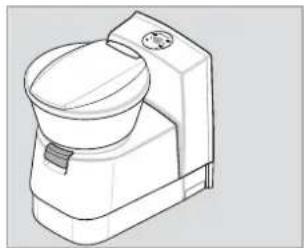

Toilettes à cassette
Notice d'utilisation
Inodoro cassette
Notice d'utilisation
Toilettes à cassette pour vehicules de loisir
CT 4050 CTS 4050 CTW 4050 CTLP 4050
CT 4110 CTS 4110 CTW 4110 CTLP 4110 CTP 4110
Veuillez noter les données suivantes :
Numéro du modele
Numéro du produit
Numero de série
C E 1
N1-1
MBA 11/2012
FR
CT 4050
CT 4110
CTLP 4050
CTLP 4110
CTS 4050
CTS 4110
CTW 4050
CTW 4110
Dometic
Dometic GmbH

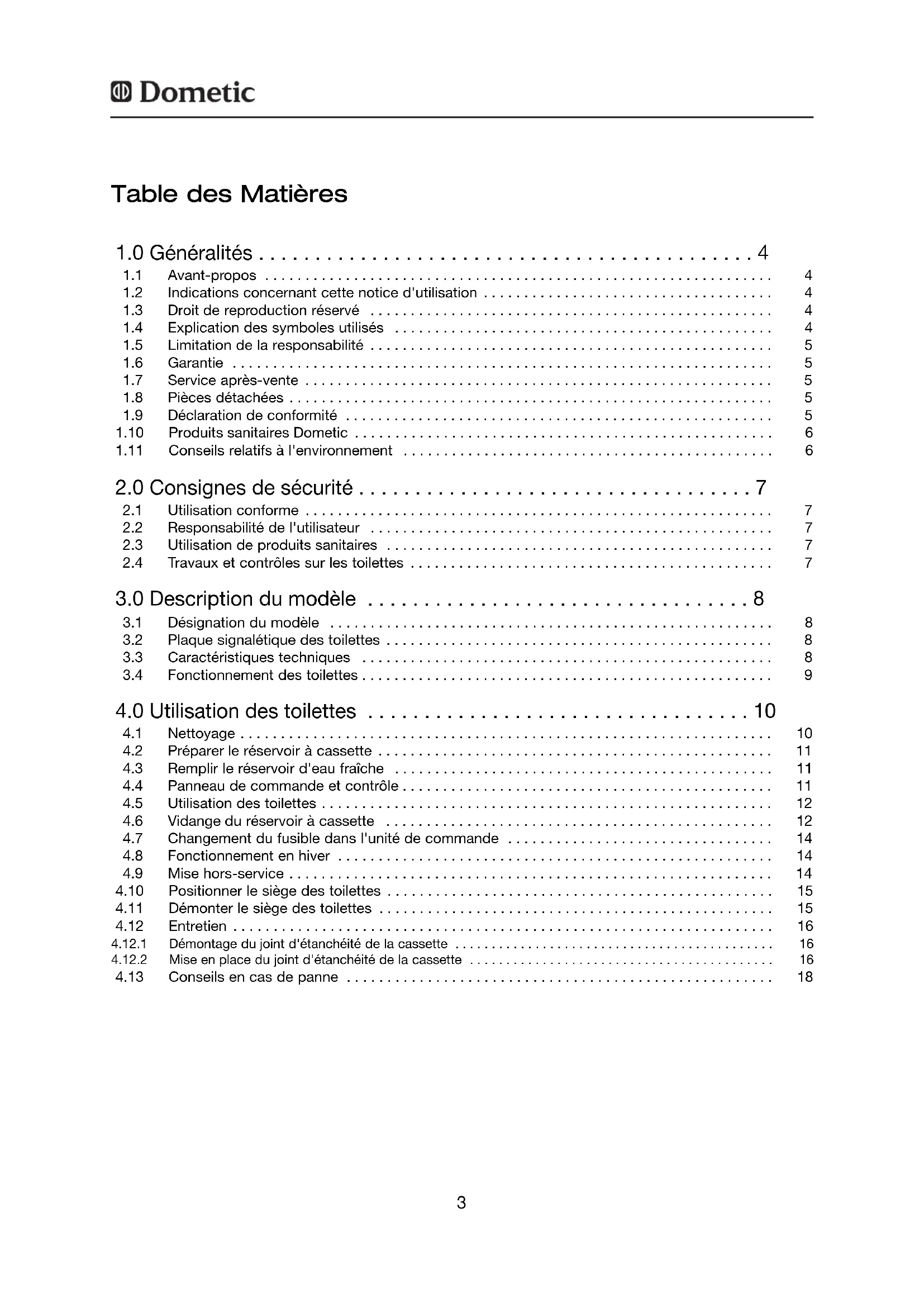

1.1 Avant-propos 4
1.2 Indications concernant cette notice d'utilisation 4
1.3 Droit de reproduction réservé 4
1.4 Explication des symboles utilisés 4
1.5 Limitation de la responsabilité 5
1.6 Garantie 5
1.7 Service après-vente 5
1.8 Pièces détachées 5
1.9 Declaratio de conformite 5
1.10 Produits sanitaires Dometic 6
1.11 Conseils relatifs à l'environnement 6
2.0 Consignes de sécurité 7
2.1 Utilisation conforme 7
2.2 Responsabilité de l'utilisateur 7
2.3 Utilisation de produits sanitaires 7
2.4 Travaux et contrôles sur les toilettes 7
3.0 Description du modele 8
3.1 Désignation du modele 8
3.2 Plaque signalétique des toilettes 8
3.3 Caracteristiques techniques 8
3.4 Fonctionnement des toilettes 9
4.0 Utilisation des toilettes 10
4.1 Nettoyage 10
4.2 Preparer le réserve à cassette 11
4.3 Remplir le réservoir d'eau fraîche 11
4.4 Panneau de commande et contrôle 11
4.5 Utilisation des toilettes 12
4.6 Vidange du réservoir à cassette 12
4.7 Changement du fusible dans l'unité de commande 14
4.8 Fonctionnement en hiver 14
4.9 Mise hors-service 14
4.10 Positionner le siege des toilettes 15
4.11 Demonter le siège des toilettes 15
4.12 Entretien 16
4.12.1 Démontage du joint d'étanchéité de la cassette 16
4.12.2 Mise en place du joint d'étanchéité de la cassette 16
4.13 Conseils en cas de panne 18
1.0 Généralités
1.1 Avant-propos
En achetant ces toilettes à cassette Dometic, vous avez fait un choix judiciaux. Nous sommes persuadés que ces toilettes vous donnéront entière satisfaction. Cesilettes satisfont les plus haute exigences de qualité et garantissent une utilisation optimale des ressources et énergie pendant toute leur durée de vie (fabrication, utilisation et mise au rebut).g.
1.2 Remarques concernant ces instructions
Il convient de dire attentivement cette notice d'utilisation avant de mettre les toilettes en marche.
Cette notice vous donne les indications nécessaires pour une utilisation conforme des toilettes. Tenez compte en particulier des consignes de sécurité. Pour votre propre sécurité et pour éviter tout dommage sur l'in-stallation, il est important de respecter les indications et instructions de manipulation des toilettes. Il est important de comprendre ce que vous lisiez avant d'effectuer toute manipulation.
Conserve soigneusement cette notice à proximé des toilettes, afin de pouvoir la consulter à tout moment.
1.3 Droit de reproduction réservé
Les indications, textes et figures contenus dans cette notice sont soumis au droit de reproduction réservé et au droit de propriété industrielle. Aucun contenu de cette notice ne peut être produit, copied ou utilisé de quel-conque manière sans l'accord par écrit de Domatic GmbH, Siegen.
1.4 Explication des symboles utilisés
Avertissements
Les averissements sont caractérisés par des symboles. Un texte complémentaire vous indique le degré de danger.
Veuillez respecter impératifement ces avertissements. Vous protégez ainsi les personnes contre les blessures et votre apparéil contre les dégats.
ATTENTION!
ATTENTION caractérisé une situation de danger possible qui peut cause des blessures légères ou sérieuses en cas de non-application des mesures de prévention.
ATTENTION!
ATTENTION sans le symbole de sécurité caractérisse une situation de danger possible qui peut endommager l'appareil en cas de non-application des mesures de prévention.
Environnement
ENVIRONNEMENT vous donne des conseils utiles pour la manipulation et la mise au rebut de l'appareil.
Information
INFORMATION yous donne des indications complémentaires utiles pour une manipulation correcte de vos toilettes a cassette.
1.5 Limitation de la responsabilité
Toutes les instructions et indications contenues dans cette notice d'utilisation sont données en tenant compte des normes et prescriptions en vigueur et correspondent au niveau de la technique. Domatice se reserve le droit d'effectuer à tout moment des modifications sur le produit qu'il considère appropriées pour l'amélioration du produit et la sécurité.
Domatic n'endosse aucune responsabilité pour les dégats résultat de :
■non-observation de la notice d'utilisation,
■utilisation non conforme,
■utilisation de pieces détaches non originales
■modifications et interventions non appropriées sur l'appareil
1.6 Garantie
Les conditions de garantie sont conformes à la directive 44/1999/CE et aux règlements en vigueur dans le pays concerné. Au cas où vous souhaiteriez recourir à la garantie ou à un service, veuillez vous adressez à notre service après-vente. Les pannes consécutives à une utilisation non conforme de l'appareil ne sont pas couvertes par la garantie. Toute modification sur l'appareil ou utilisation de pieces détachéées qui ne sont pas des pièces originales Domatics ainsi que la non-observation des instructions de montage et d'utilisation,entaient la suppression de la garantie et excluent la responsabilité du fabricant.
1.7 Service après-venture
Dometic dispose d'un réseau de services après-venture etendu sur toute l'Europe. Pour connaître les services après-venture autorisés, consultez l'Internet à l'adresse
www.dometic.com.
Lorsque you contactez nos services après-venture, veuillez indiquer le modele, le numero de reference du produit, le numero de série et,
le cas échéant, le code MLC! Vous trouvez ces informations sur la plaque signalétique des toilettes. Nous conseillons de reporter ces données dans la case prévue sur la page de titre de cette notice.
1.8 Pièces détachées
Vous pouvez vous procurer les pieces détachéées dans toute l'Europe, auprès de nos services après-vente.

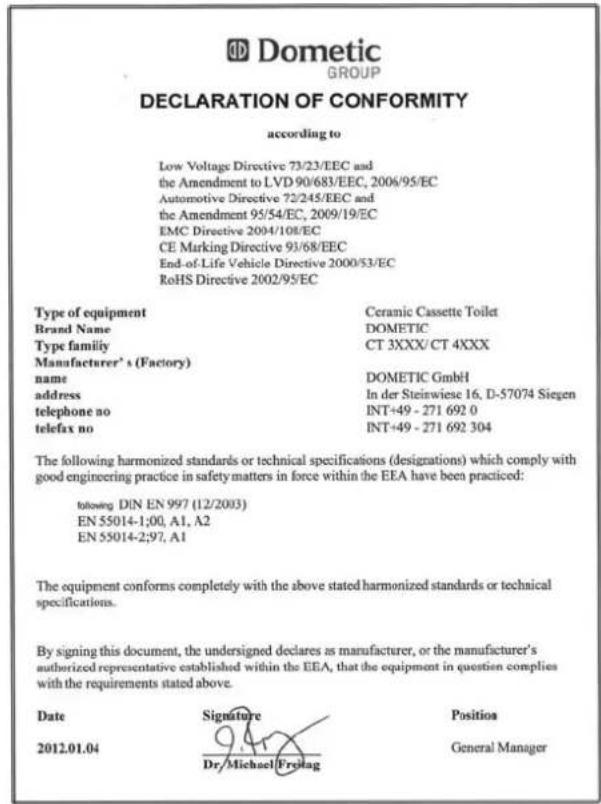

1.9 Déclaration de conformité
i
Vouspouvezyouprocurerla déclarationdeconformitéactuelleégalementaupresdeDomaticGmbH,Siegen.
1.10 Produits sanitaires Dometic
Avec la série "Domatic CARE", Domatic offre des produits sanitaires de grande qualite pour vos toilettes. Ces produits permettent une utilisation plus comfortable et hygienique des toilettes et sont disponibles dans les magasins spécialisés.
Fig. 1
Dometic Power CARE 1
Dometic Power CARE attenue la perception olfactive des gaz et odeurs nauseabondes jusqu'à quatre jours et empêche la formation de dépôts dans le réservoir à cassette.
- Disponible en flacons ou de tablettes
Dometic Special CARE 2
Dometic Special CARE est un produit sanitaire ecologique qui empêche la formation d'odeurs nauseabondes jusqu'à quatre jours ainsi que la formation de dépôts dans le réservoir à cassette.
Dometic Extra CARE 3
Domatic Extra CARE est un additif d'eau de rincage approprié pour toutes les surfaces en matières synthétiques. Domatic Extra CARE améliore le rincage des toilettes, le nettoyage de la cuvette des toilettes et protège les joints en cauchoc. En outre, il dégage une odeur/agréable après le rincage.
Dometic Quality CARE est un nettoyant puissant pour toutes les cuvettes de toilettes, qu'elles soient en matière synthétique ou en
ceramique. Dometic Quality CARE dissout les taches en peu de temps. Pulverisez Dometic Quality CARE sur la cuvette des toilettes et sous le rebord et Brossez le produit après un court temps d'action.
Dometic Tank CARE 5
Produit extrémement efficace pour le nettoyage et l'entretien réguliers du réservoir à matières. Elimine les dépôts organiques et mineraux des parois internes et des éléments du réservoir.
Dometic Comfort CARE 6
Papier hygienique spécial, rapidement soluble, pour un comport comme à la maison:
- rapidement soluble, évite donc que les toilettes soient bouchées
-2 couches - extra-doux
- facilitite la vidange du réservoir à matières
1.11 Consels relatifs à l'environnement
Utilisation d'additifs sanitaires
Si vous utilisez des additifs sanitaires, veuillez tener compte des conseils d'utilisation indiques sur l'emballage.
Mise au rebut
Afin de s'assurer que le matériel d'emballage recyclable sera réutilisé, il doit être envoyé au centre de collecte habitual. L'appareil doit être cédé à une société de recyclage spécialisée qui assure la recupération des parties recyclables et une mise au rebut conforme du reste de l'appareil.
2.0 Consignes de sécurité
2.1 Utilisation conforme
Ces toilettes sont prevues pour etre installes et utilisées dans des vehicules de loisir tels que les camping-cars ou les caravanes.
2.2 Responsabilité de l'utilitaire
Les personnes utilisant ces toilettes à cassette doivent être familiarisées avec les consignes de sécurité et connaître les indications de cette notice d'utilisation. Les enfants peuvent utiliser l'installation sanitaire sans surveillance seulement s'ils sont familiarisés avec les consignes de sécurité et si on leur a indiqué les dangers en cas de manipulation incorrecte.
2.3 Utilisation de produits sanitaires
Avant d'utiliser des produits sanitaires pour l'usage et le nettoyage des toilettes, veuillez tener compte des conseils d'utilisation figurant sur l'emballage.
ATTENTION!
Entreposez toujours les produits sanitaires hors de la portée des enfants!
2.4 Travaux et contrôles sur les toilettes
Confiez les travaux de maintenance et d'entretien à un personnel qualifié.
Exception

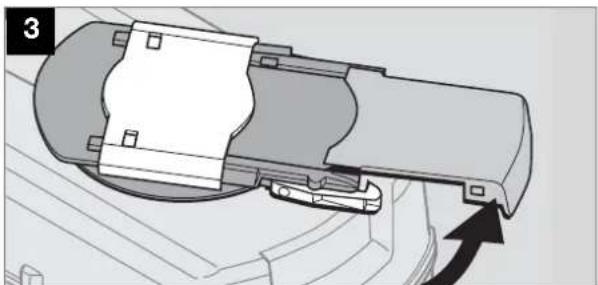

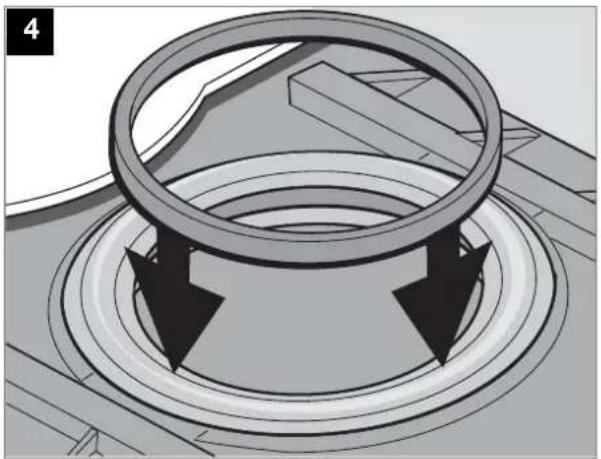

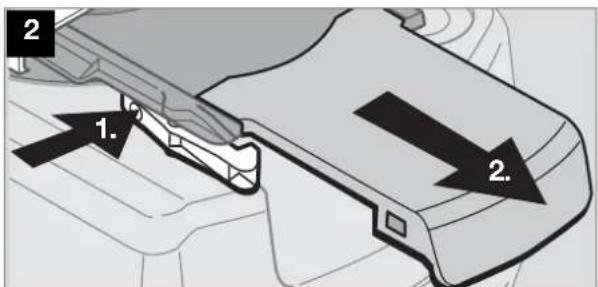

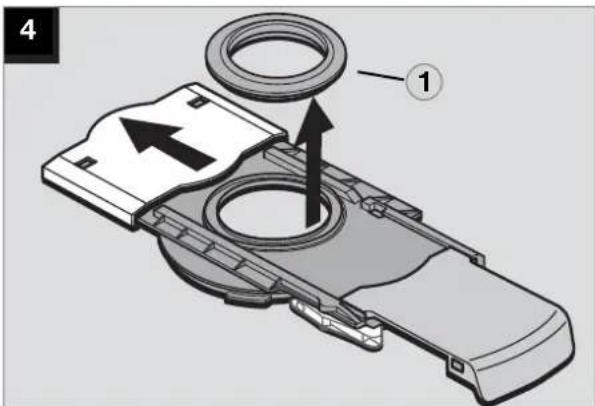

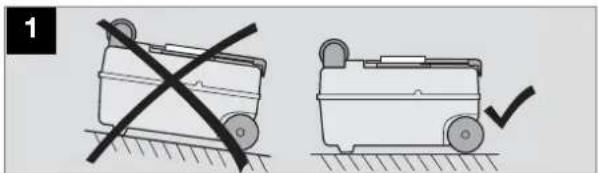

Para. 4.12.1 Demontage du joint d'étanchéité de la cassette
3.0 Description du modele
3.1 Désignation du modele
Exemple :

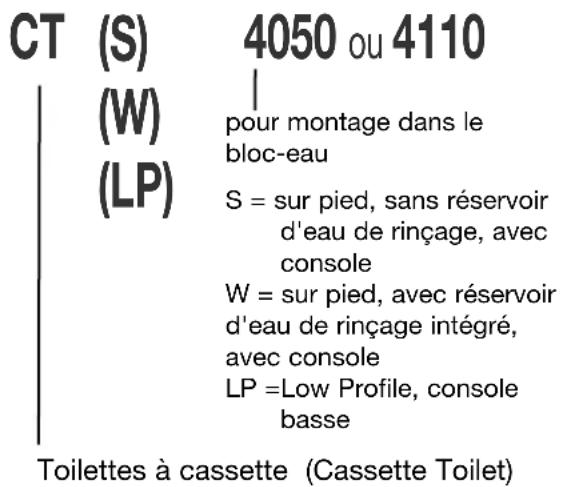

Les toilettes à cassette CTx 4xxx comprnent un WC installé fixement dans le vehicule et une cassette detachable et sur roulettes, comme réservoir d'eaux usées. La cassette est accessible de l'extérieur par une porte. Selon le modele, l'eau de rincege des toilettes est stockée dans le réservoir intégré dans le boitier ou dans le réservoir d'eau fraîche côté vehicule.
Quatre modèles sont disponibles :

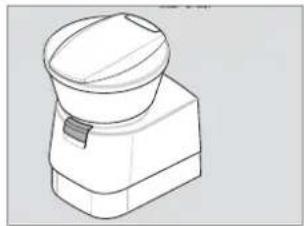

CT 4xxx, sur pied, sans réservoir d'eau, sans console

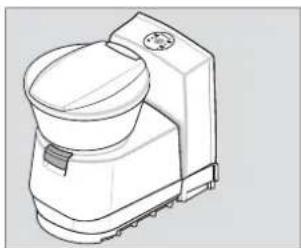

CTS 4xxx, sur pied, sans réservoir d'eau, avec console

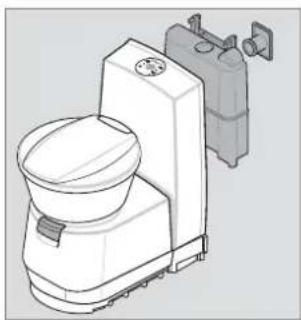

CTW 4xxx, sur pied, avec réservoir d'eau dans console
CTLP 4xxx, sur pied, avec réservoir d'eau dans console
3.2 Plaque signalétique des toit lettes

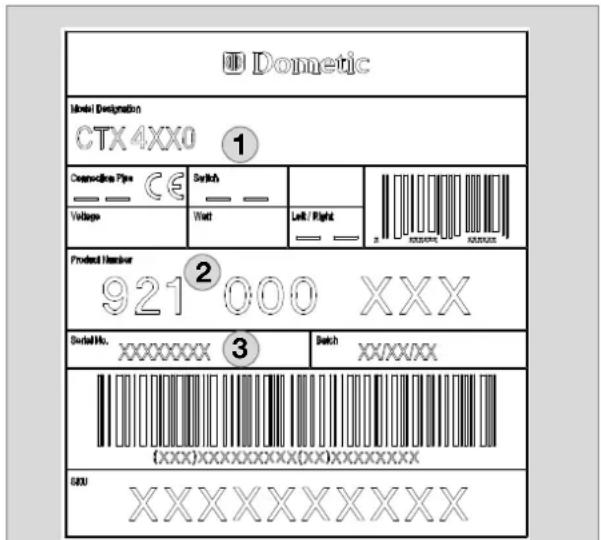

La plaque signalétique contient toutes les données importantes. On peut y relever la désignation de catégorie, le numéro de référence du produit et le numéro de série. Vous aurez besoin de toutes ces données si vous contactez le service après-vente ou si vous commandez des pieces détaches. La plaque signalétique se trouve dans le boîtier de cassette, après avoir prélevé la cassette.
Example
Fig. 2
1 Numéro du modele
2 Numéro de référence du produit
3 Numéro de série
3.3 Caracteristiques techniques
Tension d'alimentation : 12 V CC
Courant absorbé : max. 2 A avec pompe interne, max. 5 A avec pompe externe.
Dimensions : voir indications dans les instructions de montage
Température d'exploitation : 0 °C à +50 °C
Puisance de la pompe requise : au moins 71 / min
3.4 Description des composants

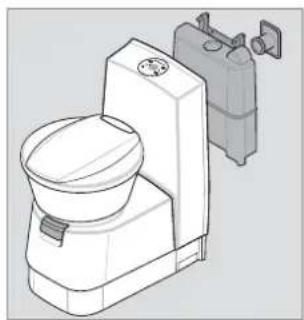

Fig. 3
1 Indicateur de niveau/rinçage (Tableau de commande et contrôle)
2 Console pour raccordement mural
3 Siège amovibles
4 Cuvette de toilettes en ceramique
5 Tiroir coulissant de vidange pour la cuvette des toilettes
6 Boftier des toilettes
7 Réservoir d'eau fraîche (option)
8 Tubulure de vidange
9 Bouton d'aspiration pour la vidange
10 Poignée à tirer (le réservoir à cassette est mobile)
11 Portede service
4.0 Utilisation des toilettes
4.1 Nettoyage
Avant une première utilisation des toilettes, nous recommendons d'effectuer un nettoyage interieur et extérieur des toilettes. Pour cela, utilisez un chiffon doux, de l'eau tiède et un produit de nettoyage doux. Rincez ensuite les surfaces à l'eau pure.
ATTENTION!
Les produits de nettoyage des toilettes ne doivent containir ni chlore ni alcohol!
Pour le nettoyage régulier, Dometic vous propose un produit de nettoyage efficace, "Dometic Quality CARE" de la série Dometic CARE (voir également les conseils, Para. 1.10). Ce produit est adapté aux surfaces de vos toilettes.
4.2 Préparer le réservoir à cassette
Avant d'utiliser les toilettes pour la première fois:

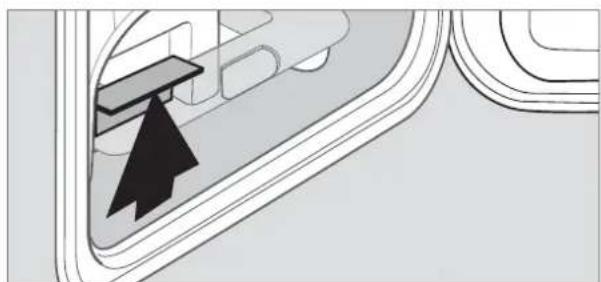

Ouvrez la porte de service.
Déverrouillez le réservoir à cassette en poussant le dispositif de sécurité vers le haut.
Fig. 4

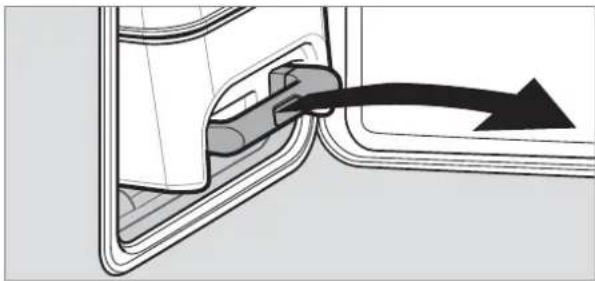

Tirez le réservoir à cassette jusqu'en butée et dégagez-le entièrement.
Fig. 5

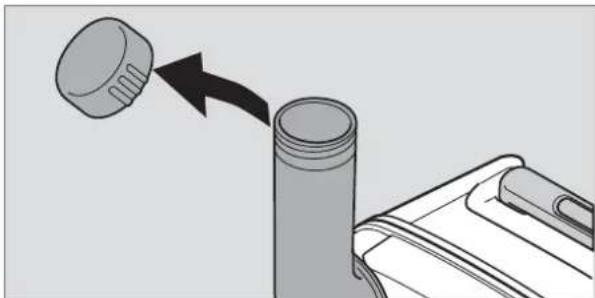

Placez le réservoir à cassette en position verticale et tournez la tubulure de vidange d'env. 90^ vers le haut. Enlevez le couvercle obturator.
Fig. 6
ATTENTION!
Evitez de tourner la tubulure de plus de 90^ , au risque qu'elle ne se détache.
Fig. 7
Remplissez par la tubulure une petite quantite de produit Domatic Power CARE ou Domatic Special CARE dans le réservoir a cassette, en suivant les instructions d'utilisation (voir indications, Para. 1.10).
Fig 8
Remettez le réservoir à cassette en place en le glissant vers l'intérieur, jusqu'en butée.
Veillez à ce que le réservoir se laisse glisser à l'intérieur facilement. N'utilise pas la force!
Le verrouillage du réservoir se ferme automatiquement lorsque ce dernier est inséré. Contrôlez néanmoins la bonne assise du réservoir à cassette.
Fermez et verrouillez la porte de service.
4.3 Remplir le réservoir d'eau
Remplissez le réservoir d'eau fraîche par la tubulure de remplissage côte extérieur du vehicule. La quantité dépend du réservoir utilisé (réservoir intégré pour les modèles CTW 4xxx, option pour les modèles CTS 4xxx et CTLP 4xxx).
Fig. 9
4.4 Panneau de commande et contrôle
Fig. 10

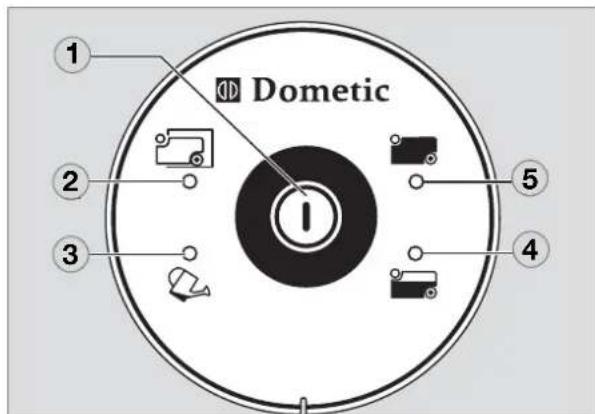

① Touche "Rinçage"
2 Affichage " Réservoir à cassette rétié "
3 Affichage " Remplir réservoir d'eau fraîche*
4 Affichage " Reservoir à cassette niveau 3/4 "
5 Affichage " Reservoir à cassette niveau 3/4 "
4.5 Utilisation des toilettes

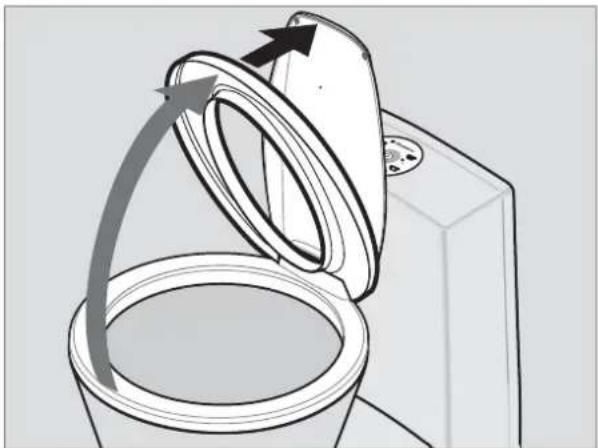

Lorsque you relevez le siege des toilettes, celui-ci s'enclenche en position 2/3 environ. Pour relever le siege entierement, poussez un peu plus fort.
Fig. 11

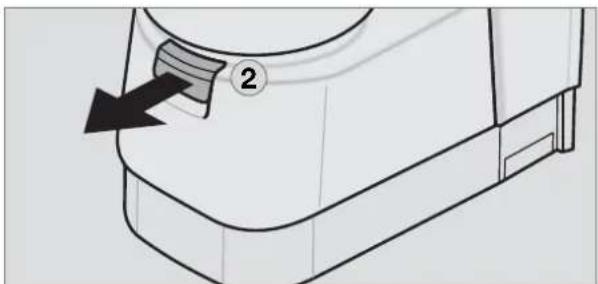

Tirez le tiroir coulissant (2) vers l'avant.
Laissez le tiroir coulissant ouvert pendant l'utilisation.
Fig. 12
Avant l'utilisation, laissez couler un peu d'eau dans la cuvette. Pour cela, actionnez la touche de rinceage (1).
Fig. 13

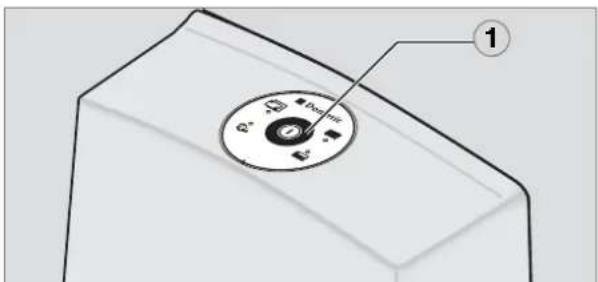

■Après l'utilisation, actionnez à nouveau la touche de rinceage (1) pour rincer la cuvette.
Refermez te tiroir coulissant (2).
4.6 Vidange du réservoir à cassette
Videz le réservoir à cassette lorsque la LED d'affichage du niveau est allumée.
Le réservoir à cassette a une capacité de 19 l. Lorsque l'affichage (4), Fig. 10 s'allume, le réservoir est rempli à environ 75% . Cela signifie qu'il ne reste encore que peu d'utilisations possibles.
Sortez le réservoir à cassette comme indiqué au Para. 4.2.
Amenez le réservoir à la station de pompage des eaux usées la plus proche. Le réservoir à cassette est équipé de roues et d'une poignée à tirer. Pour déverrouiller la poignée, appuyez sur le bouton (1) dans le milieu de la poignée. Tirez la poignée jusqu'en butée.
Fig. 14
Pour remettre la poignee dans sa position originale, appuyez sur le bouton de déverrouillage de la poignée et glissez-la dans la cassette.
Placez le réservoir a cassette en position verticale et tournez la tubulure de vidange vers le haut. Enlevez le couvercle obturator.
ATTENTION!
Evitez de tourner la tubulure de plus de 90^ , au risque qu'elle ne se detache.
Fig. 15
ATTENTION!
Ne pas secouer le réservoir à cassette trop fortement!
Ne pas nettoyer l'intérieur du réservoir à cassette avec un nettoyeur à haute pression!
Le flotteur d'indicateur de niveau pourrait etre endommagé!
Fig. 16

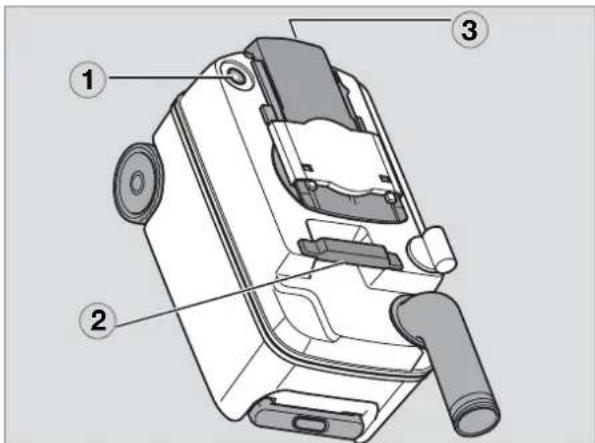

Tenez le réservoir à cassette par la poignée (2) d'une main pendant que vous tenez le tiroir coulissant (3) du réservoir de l'autre main tout en appuyant sur le bouton d'aspiration (1) pendant la vidange.
Fig. 17
N'appuyez sur le bouton d'aspiration que lorsque la tubulure de vidange est dirigée vers le bas! Le réservoir se vide de manière régulière, sans éclaboussures.
Rincez à fond le réservoir à cassette à l'eau, après la vidange. Replacez ensuite le réservoir dans sa position d'utilisation comme indiqué au Para. 4.2, avant de l'in-staller dans les toilettes.
4.7 Changement du fusible dans l'unité de commande
ATTENTION!
Avant de commencer, couper l'alimentation électrique!

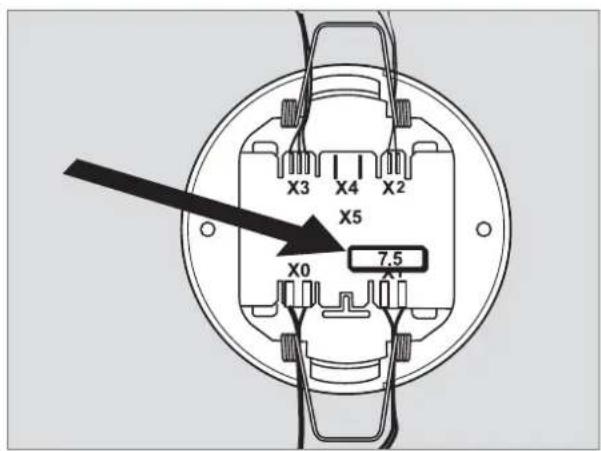

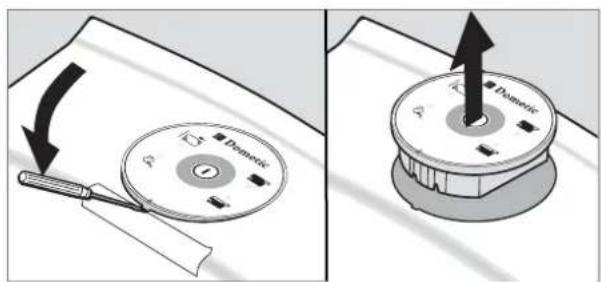

Soulevez l'organe de commande avec un outil approprié et tirez-le ensuite du mur ou de la console. Le fusible (Fig. 24, fusible automobile 7,5 A) se trouve sur la face inférieure.
Fig. 18
Fig. 19
4.8 Fonctionnement en hiver
Vous pouvez utiliser les toilettes à cassette également en hiver, dans la mesure où les toilettes et le réservoir à cassette se trouvent dans un endroit protégé du gel.
Si ce n'est pas le cas, videz le réservoir d'eau fraîche, le réservoir à cassette et la conduite d'amnéée d'eau fraîche. Vous évitez ainsi tout endommagement par le gel (voir égallement Para. 4.9 "Mise hors service").
ATTENTION!
N'utilisez pas de produits antigel! Ces produits peuvent déteriorer les toilettes à cassette.

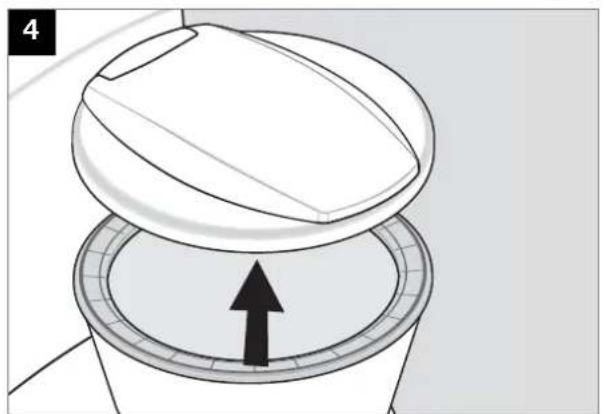

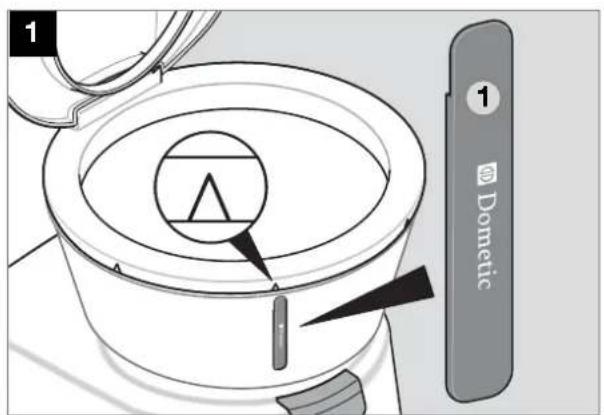

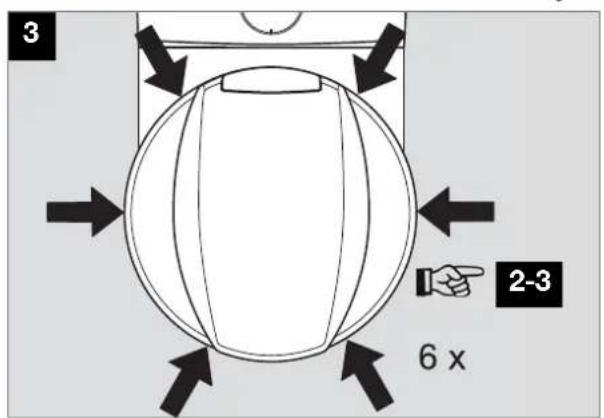

4.9 Mise hors-service
Si vous mettez les toilettes hors service sur une période prolongée, videz intégralement le réservoir d'eau fraîche et le système d'amnéé d'eau.
Nettoyez les toilettes avec Dometic Quality CARE.
■Actionnez le bouton de rincege jusqu'à ce qu'il n'y ait plus d'eau dans les conduites
Videz ensuite le réservoir à cassette et rince-à fond.
N'obturez pas la tubulure de vidange pour laisser secher le réservoir à cassette.

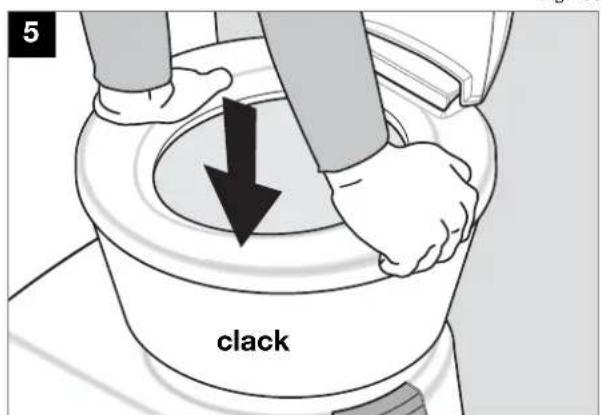

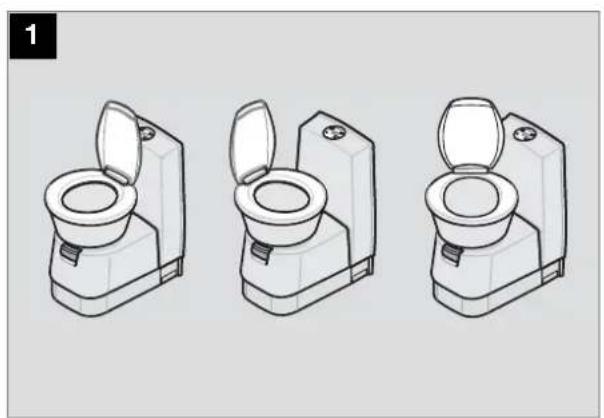

4.10 Positionner le siège des toilettes
Fig. 25
Fig. 26

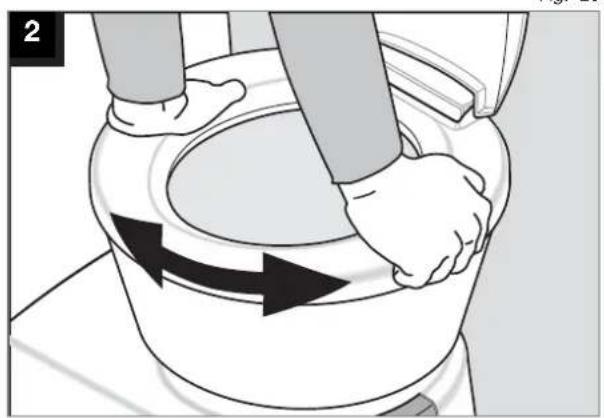

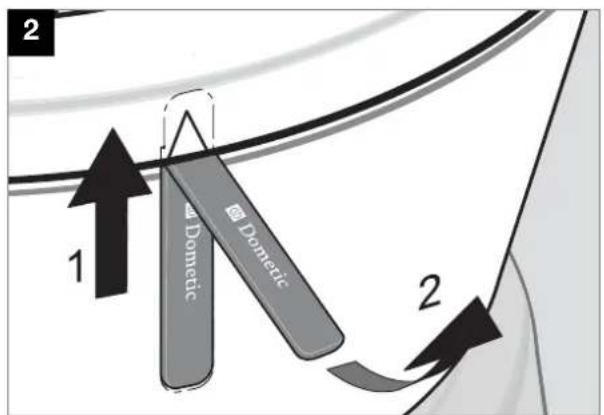

4.11 Demonter le siège des toilettes
Fig. 27
1 = Outil / accessoire
Fig. 28
Fig. 29
Fig. 30
Fig. 31
4.12 Entretien
Nettoyez régulierrement toutes les garnitures d'étanchéité sur les toilettes et le réservoir à cassette.
Dans le cas d'une utilisation fréquence, effectuez ce nettoyage une fois par mois.
Graissez le joint d'étanchéité (1) (Fig. 30) une à deux fois par an en utilisant un lubrifiant ou spray à base de silicone. Le tiroir coulissant reste amovible.
Nous recommandons :
Lubrifier: OKS 1110
Spray: OKS 1111
4.12.1 Demontage du joint d'étanchéité de la cassette
Sortez le réservoir à cassette et posez-le sur un emplacement stable. Demontez entierement le tiroir coulissant, comme indiqué sur les illustrations suivantes. Le joint peut maintainer être prélevé, nettoyé ou remplace.
Fig. 27
Fig. 28
Fig. 29
Fig. 30

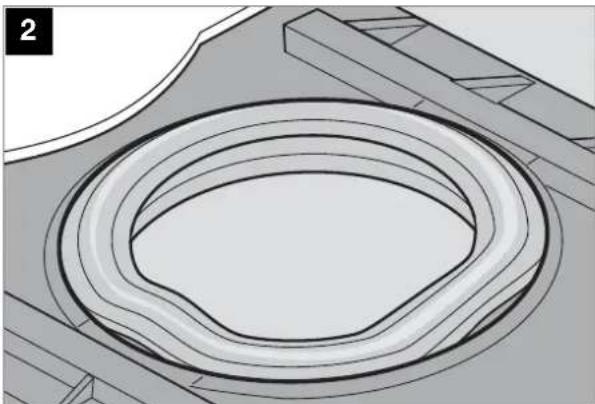

4.12.2 Mise en place du joint d'étanchéité de la cassette
Lorsqu'il devient nécessaire de replacer le joint d'étanchéité de la cassette, veillez à ce qu'il soit correctement inséré. Le joint d'étanchéité doit adhérer uniformément.
Fig. 31
Fig. 32

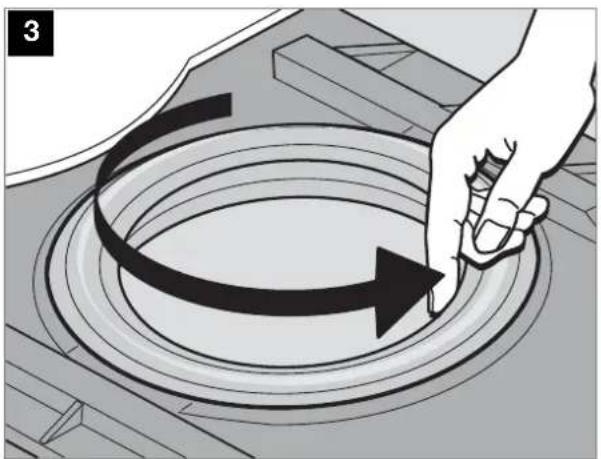

ATTENTION!
Le joint d'étanchéité doit adherer uniformément dans l'ouverture afin que le tiroir reste étanche et facilement coulissable.
Fig. 33
Refermez le tiroir coulissant.
Pour terminer, insérez la bague de support.
Fig. 34
4.13 Consels en cas de panne
| Panne Causes possibles Remède | ||
| Le rinçage est en panne Fusible défectueux Remplacer le fusible | (voir chap. 4.8)Si la panne persiste, contrôler les racaccords et connexions électri-ques! | |
| Fuites au niveau de la cassette Joint | d'étanchéité usé ou déteriouré | Remplacer le joint d'étanchéité du tiroir coulissant (voir chap. 4.2.1) |
| Aucune indication de niveau de remplissage | Le flotteur dans la cassette s'est enchevêttré ou est bloqué par du papier à toilette | Nettoyer le flotteur dans la cas-sette(ne pas utiliser de nettoyeur à haute pression) |
1 N° de Modelo
2 N° de produits
3 N° de série
3.3 Datos&Tecnicos
Open de servicedeur.
Fax +49 (0) 180 53 66 385
Fax +49 (0) 180 53 66 385
