GEBRUIKSAANWIJZING CT 4050 DOMETIC

Cassettoilet voor recreatievoertuigen

CT 4050 CTS 4050 CTW 4050 CTLP 4050

CT 4110 CTS 4110 CTW 4110 CTLP 4110 CTP 4110

Noteer hier:

Modelnumber

Productnummer

Serienummer

C E e 1

N1-1

MBA 10/2012

NL

CT 4050

CT 4110

CTLP 4050

CTLP 4110

CTS 4050

CTS 4110

CTW 4050

CTW 4110

Domatic

1.1 Inleiding 4
1.2 Instructies bij deze handleiding 4
1.3 Bescherming van het auteursrecht 4
1.4 Verklaring van de gebruekte symbolen 4
1.5 Beperking van aansprakelijkheid 5
1.6 Wettelijke garantie 5
1.7 Klantenservice 5
1.8 Reserveonderdelen 5
1.9 Milieuadvies 5
1.10 Dometic toiletadditieven 6
1.11 Conformiteitsverklaring 6

2.0 Veiligheidsinstructies 7

2.1 Correct gebruik 7
2.2 Verantwoordelijkheid van de gebruiker 7
2.3 Gebruik van toiletadditieven 7
2.4 Onderhouds- en controwerkzaamheden aan het toilet 7

3.0 Modelbeschrijving 8

3.1 Modeltype 8
3.2 Typeplaatje van het toilet 8
3.3 Technische gegevens 8
3.4 Verklaring van de componenten 9

4.0 Gebruik van het toilet 10

4.1 Reiniging 10
4.2 Cassettetank voorbereiden 10
4.3 Drinkwatertank vullen 11
4.4 Indicatie- en bedieningspaneel 11
4.5 Gebruik van het toilet 12
4.6 Cassetetank legen 12
4.7 De zekering in de bedieningsunit verrangen 14
4.8 Winterbedrijf 14
4.9 Buitenbedrijfstelling 14

4.10 Toiletzittingplaatsen 15
4.11 Toiletzitting afnemen 15
4.12 Onderhoud 16

4.12.1 Demontage cassetteafdichting 16
4.12.2 Cassetteafdichtingplaaten 16

4.13 Handelwijze bij storingen 18

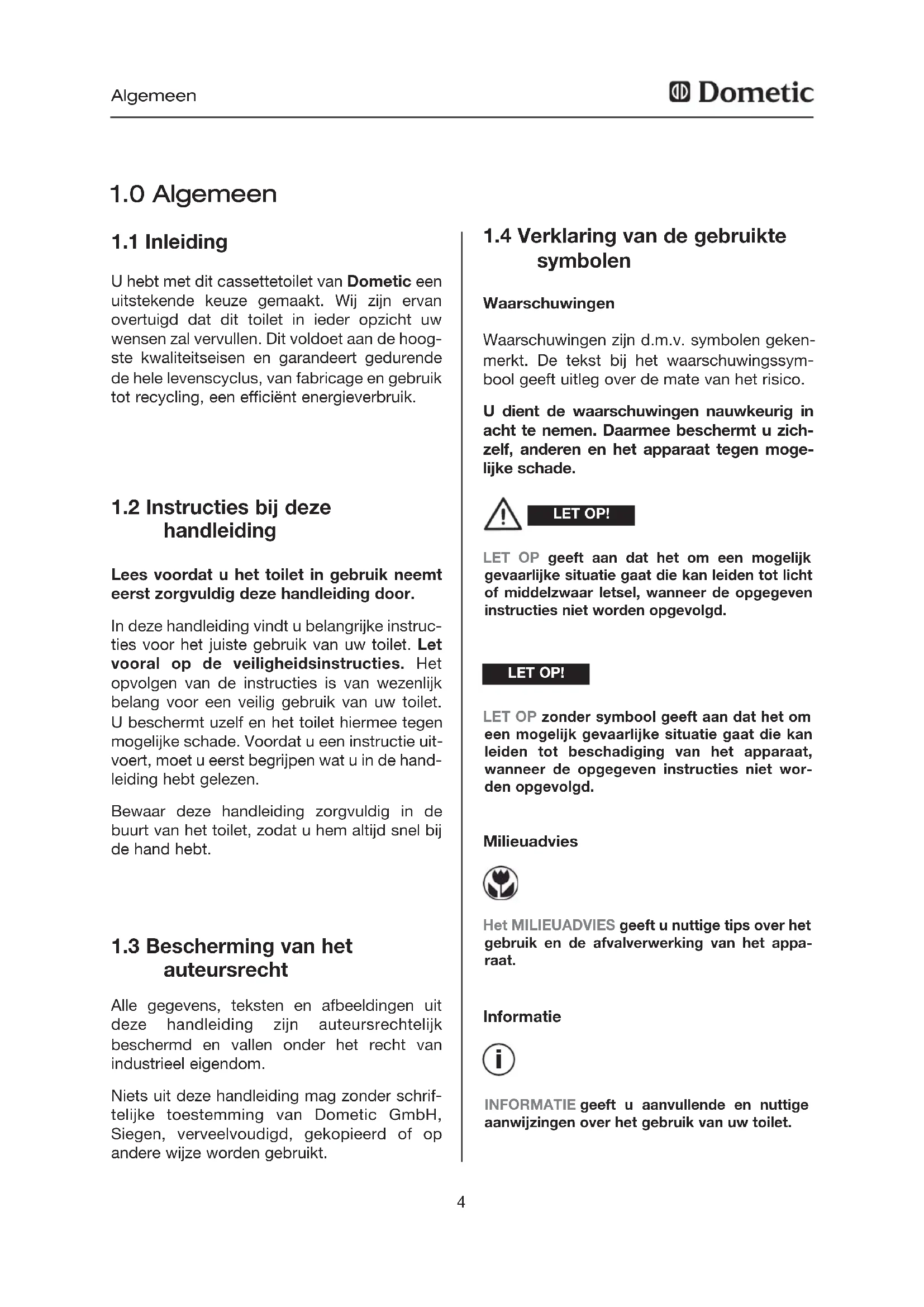

1.0 Algemeen

1.1 Inleiding

U heb't met dit cassettoilet van Domatic eenuitstekende keuze gemaakt. Wij+zijn ervan overtuigd dat dit toilet in ieder opzicht uw wensen zaervullen.Dit voldoet aan de hoogste kwaliteitseisen en garandeert gedurende de hele levenscyclus, van fabricage en gebruik tot recycling, een efficienr energieverbruik.

1.2 Instructies bij deze handleiding

Lees voordat u het toilet in gebruik neemt eerst zorgvuldig deze handleiding door.

In deze handleiding vindt u belangrijke instructies voor het juiste gebruik van uw toilet. Let vooral op de veiligheidsinstructies. Het opvolgen van de instructies is van wezenlijk belang voor een veilig gebruik van uw toilet. U beschermt uzelf en het toilet hiermee gegen möglichke schade. Voordat u een instructie uitvoert, moet u eerst begrijpen wat u in de handleiding hebt gelezen.

Bewaar deze handleiding zorgvuldig in de buurt van het toilet, zodat u hem.altijd snel bij de hand hebt.

1.3 Bescherming van het autoimmunerecht

Alle gegevens, teksten en afbeeldingen uit deze handleding zich auteursrechtelijk beschermd en vallen onder hetrecht van industrieel eigendom.

Nietsuitdezehandleidingmagzonder schrif- telijke toestemming van Dometic GmbH, Siegen,verveelvoudigd,gekopieerdof op andere wijze worden gebruikt.

1.4 Verklaring van de gezruikte symbolen

Waarschuwingen

Waarschuwingen zijn d.m.v. symbolen gekenmerkt. De tekst bij het waarschuwingssymbool geeft uitleg over de mate van het risico.

U dient de waarschuwingen nauwkeurig in acht te nemen. Daarmee beschermt u zichzelf, anderen en het apparaat gegen mogelijke schade.

LET OP!

LET OP geeft aan dat het om een möglichke gevaarlijke situatie gaat die kan leiden tot Licht of middelzwaar letsel, wanner de opgegeven instructies nicht worden opgevolgd.

LET OP!

LET OP zicher symbol geeft aan dat het om een möglichke gevaarlijke situatie gaat die kan leiden tot beschadiging van het apparaat, wanner de opgegeven instructies nicht worden opgevolgd.

Milieuadvies

Het MILIEUADVIES geeft u nuttige tips over het gebruik en de afvalverwerking van het apparaat.

Informatie

INFORMATIE geeft u aanvullende en nuttige aanwijzingen over het gebruik van uw toilet.

1.5 Beperking van aansprakelijkheid

Bij de samenstelling van de informatie in deze handleiding is rekening gehonden met de geldende normen en voorschriften, alsmede de stand der techniek. Domatic behoudt zich hetrecht voor te allen tjnde wijzigingen aan te brengen aan het product die in het belang van de verbetering van het product en de verigheid adequateaat worden geacht.

Domatic is nicht aansprakelijk in geval van schade bij:

niet-naleving van de handleiding

onjuist gebruik

gebruik van Niet-originele reserveonderdelen veranderingen van en ingrepen aan het apparatus

1.6 Wettelijkke garantie

Garantiebepalingen zijn in overeenstemming met EG-richtlijn 44/1999/EG en de voorwaarden zoals van toepassing voor het betreffende land. Voor garantie en andere service neemtu contact op met de afdeling Klantenservice. Storingen die het gevolg waren van verkeerd gebruik, vallen Niet onder de garantie. De garantie dekt geen veranderingen aan de apparatuur of gebruik van onderdelen die Niet-originele Domatic-onderdelen waren. Indergelijk gevallen en indien de instructies voor installmentie en gebruik Niet worden opgevolgd, vervalt de garantie en aanvaardt Domatic geen enkele aanspraelijkheid.

1.7 Klantenservice

Domatic beschicht over een klantenservicenetwerk in heel Europa. Geauthoriseerde klantenservicecentra vindt u op het internet op de website www.domatic.com. Vermeld bij tele

fonisch of schriftelijk contact met de klantenservice alsrijd model, productnummer, seriesnummer enevt. de MLC-code! Deze informatatie vindt u op het typeplaatje van het toilet. Wij adviseren u deze informatatie te noteren in de waarvoort bestemdevakjes op het titelblad van deze handleiding.

1.8 Reserveonderdelen

Onderdelen kunt u in heel Europa bestellen bij de afdeling Klantenservice.

In Duitsland zijn reserveonderdelen ook verkrijgbaar via het Domatic Call Center:

Telefoon 01805366384

Fax [phone]

Gebruik van sanitaire additieven

Houdt u zich bij het gebruik van sanitaire additieven aan de gebruiksaanwijzingen op de verpakking.

Afvalverwerking

Lever recyclebaar verpakkingsmaterial in via de u bekende injamelpunten om te zorgen dat de stoffen können worden hergebruikt. Het apparaat dient u in te leveren bij een afvalwerkingsbedrijf dat volgens de geldende voorschriften zorg draagt voor de verwerking van de recyclebare onderdelen en het restafval.

1.10 Domatic-toiletadditieven

Met de „Domatic CARE" - série bildet Domatic hoogwaardige toiletadditieven voor uw toilet. Deze producten make het gebruik van het toilet comfortabeler en hygienischer en+zijn verkrijngbaar bij de vakhandel.

Afb. 1

Dometic Power CARE 1

Domatic Power CARE gaat gasopbouw tot wel vierragen gegen en voorkomt het ontstaan van onaangename geurtjes en afzetting aan de binnenkant van de cassettetank.

Verkrijgbaar in flessen of als tabs.-

Dometic Special CARE 2

Domatic Special CARE is een milieuvriendelijk toiletadditief dat het ontstaan van onaangename geurtjes en afzetting aan de binnenkant van de cassettetank tot wel vierragen voorkomt.

Dometic Extra CARE 3

Domatic Extra CARE is een spoelwateradditief dat geschikt is voor alle kunststof oppervlakken. Domatic Extra CARE verbeterd de doorspoeling van het toilet en de reiniging van de toiletpot en beschermt ook de rubberafdichtingen. Bovendien zorgt het voor een frisse geur na het doorspoelen.

Domatic Quality CARE is een krachtige reiniger voor alle toiletpotten van zowel kunststof als keramiek. Domatic Quality CARE lost

vlekken binnen korteijd op. Sproei Domatic Quality CARE gewoon in de toiletpot en onder de rand, maar het kort inwerken en borstel het even door.

Dometic Tank CARE 5

Uiterst efficiente toevoeging voor de regelmatige reiniging en het onderhoud van de fecalientank. Verwijdt organische en anorganische afzettingen van de binnenwanden en componenten van de tank.

Dometic Comfort CARE 6

Special, snel oplosbaar toiletpapier voor hetzelfde comfort als.THuis:

snel oplosbaar

voorkomt daardoor verstoppingen

2-laags-

extra zacht -

• vergemakkelijk het legen van de fecaliën-tank

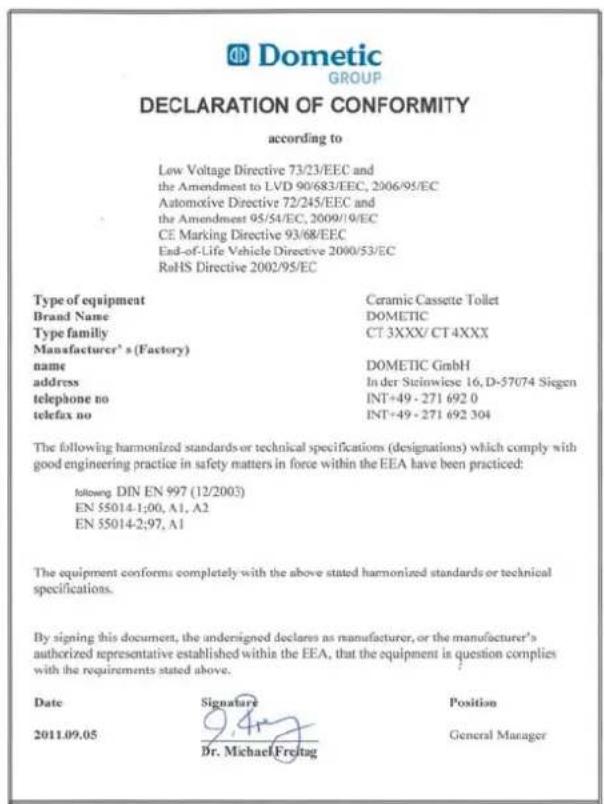

1.11 Conformiteitsverklaring

2.0 Veiligheidsinstructies

2.1 Correct gebruik

Dit toilet is ontworpen voor installmenten gebruik in recreatievoertuigen zoals caravans of campers.

2.2 Verantwoordelijkheid van de gebruiker

Personen die dit cassettoilet bedieren,要去en vertrouwd zijn met het verilig gebruikervan en de instructies in deze handleiding kennen. Kinderenogens de sanitaire installatione alleen zonder toezicht bedieren, indien ze uitleg hebben gekregen over het verilig gebruikervan en de bevaren van onjuist gebruik.

2.3 Gebruik van toiletadditieven

Lees voor het gebruik van sanitaire reinigers bij gebruik en reiniging van het toilet eerst de aanwijzingen op de verpakking.

LET OP!

Bewaar de toiletadditieven op een plek buiten bereik van kinderen.

2.4 Onderhouds- en serviceworkzaamheden aan het toilet

Laat onderhouds- en servicewerkzaamhedenuitvoeren door vakkundig personeel.

Uitzondering

Pnt. 4.12.1.

Demontage van de cassetteafdichting

3.0 Modelbeschrijving

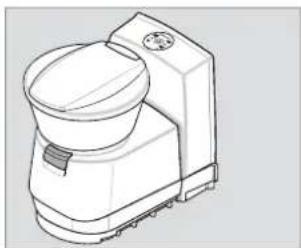

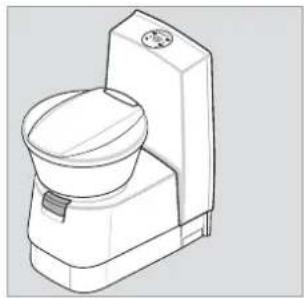

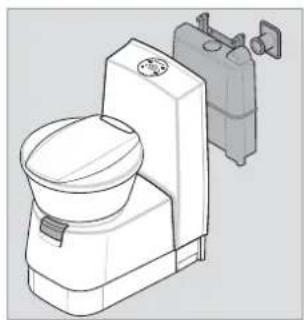

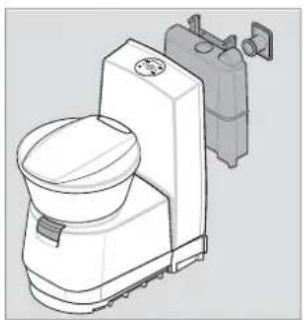

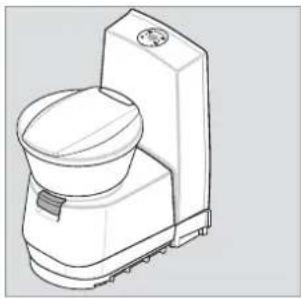

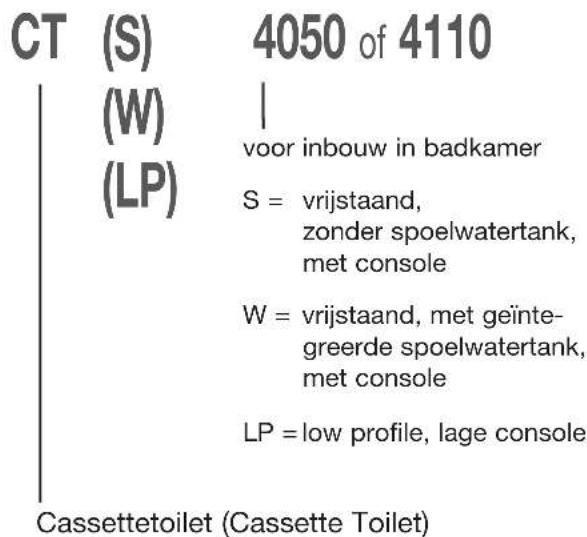

3.1 Modeltype

Voorbeeld:

Het cassettoilet CTx 4xxx bestaat uit een in het voertuig vast geinstalleerd toilet en een uitneembare, verrijdbare cassette als afvaltank. Een deurje aan de buitenkant van het voertuig geeft toegang tot de cassette. Afhankelijk van het model wordt het toilet voorzien van spoelwater uit een in de behui-zing geinteggreerde spoelwatertank of uit de centrale drinkwatertank van het voertuig.

Er zich hieruitvoeringen leverbaar:

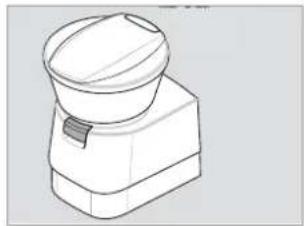

CT 4xxx, vrijstaand, zonder watertank, zonder console

CTS 4xxx, vrijstaand, zonder watertank, met console

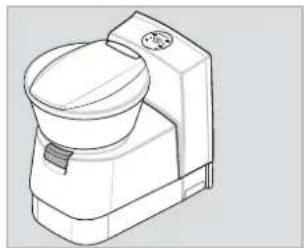

CTW 4xxx, vrijstaand, met watertank in de console
CTLP 4xxx, vrijstaand, zonder watertank,lage console

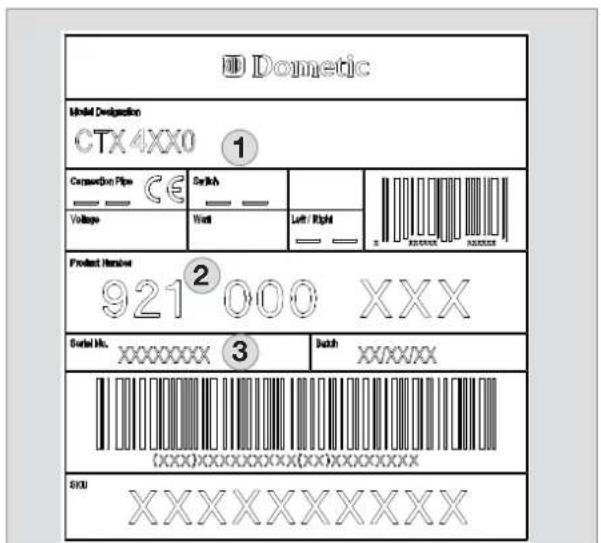

3.2 Typeplaatje van het toilet

Op het typeplaatje staan alle belangrijke gegevens. U vindt hier het modeltype, productnummer en serienummer. Deze informatatie heeft u nodig als u contact opneemt met de klantenservice of bij de bestelling van reserveonderdelen. Als u de cassette eruit haalt, kurz u het typeplaatje in de cassettebehuizing zien.

Voorbeeld
Afb. 2

1 Modelnummer
2 Productnummer
3 Serienummer

Stroomverbruik: max. 2 A bij interne pomp, max. 5 A bij externe pomp.

Afmetingen: zie gegevens in de montagehandleiding

Bedrijfstemperatuur: 0^ tot +50^

3.4 Verklaring van de componenten

Afb. 3

Vulpeilindicator/spoeling (indicatie- en bedieningspaneel)
2 Console
3 Afneembare zitting
4 Keramische toiletpot
5 Schuifhendel voor het legen van het toilet
6 Behuizing voor cassettetank
7 Drinkwatertank (optie)
8 Uitschenktuit
9 Ontluchtingsknop voor het legen
Uittrekbare handgreep (cassettetank is verrijdbaar)
11 Servicedeur

4.0 Gebruik van het toilet

4.1 Reiniging

Wij adviseren het toilet voor het eerste gebruik van binnen en buiten te reinigen.

Gebruik een zachte doek en lauwarmwater met een mild schoonmaakmiddel.

Spoel het toilet cervolgens af met schoon water.

LET OP!

Reinigungsmiddelen voor het toilet mogen noch chloor noch alcohol bevatten!

Voor periodieke reiniging van de toiletpot biedt Domatic u de „Domatic Quality CARE“-reinigeruit de „Domatic CARE“-serie aan (zie ook de tips in hoofdstuk 1.10).Een doeltreffend reinigingsmiddel dat special is afgestemd op het materiaal van uw toilet.

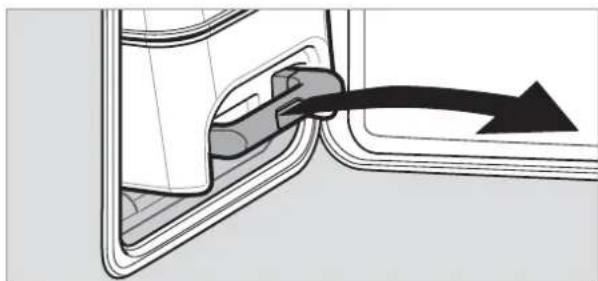

4.2 Cassetetank voorbereiden

Voordat u het toilet voor het eerst gaat gebruiken:

Ontgrendel de cassettetank door de zekering.
haar boven te duwen.

Afb. 4

Trek de cassettetank tot aan de aanslag eruit en neem de tank erervolgens volledig UIT.

Afb. 5

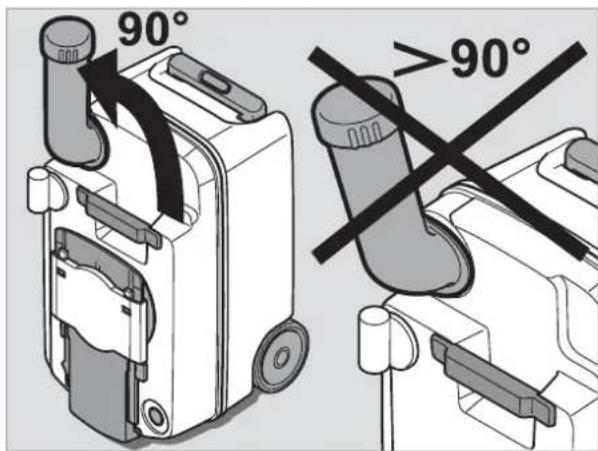

Zet de cassettetank recktop neer en draai de uitschenktuit ca. 90^ omhoog. Haal het afsluitkapje eraf.

Afb.6

LET OP!

Draai de schenktuit nicht verder dan 90^ Deze kan anders losraken.

Afb.7

Vul eenkleinehoeveelheid Dometic Power CARE of Dometic Special CARE volgens de gebruiksaanwijzing (zie ook tips in paragraaf 1.10) via de uitschenktuit in de cassettetank.

Afb.8

Plaats de cassettetank wee in de behui- zing en schuif hem door tot aan de aanslag.

Let erop dat de tank goed maar binnenschuift. Niet met geweld maar binnenschuiven!

De tank worden vanzelf vergrendeld bij het waar binnen schuiven. Controller desal-niettemin of de cassettetank goed vast zit.

Sluit en vergrendel de servicedeur.

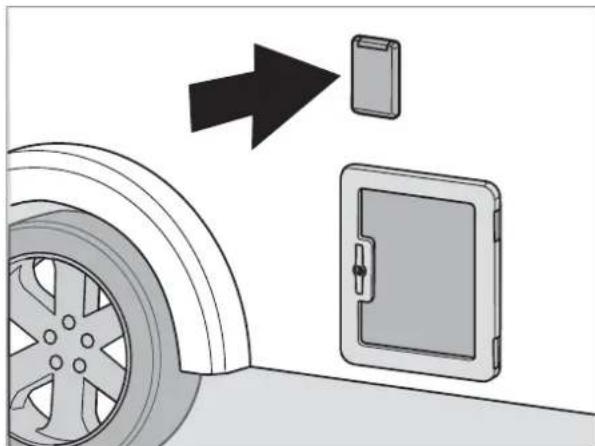

4.3 Drinkwatertank vullen

Vul de drinkwatertank via de inschenktuit aan de buitenkant van het voertuig bij. De hoeveelheid is afhankelijk van de gebruikte tank (geintegreerde tank bij modellen CTW 4xxx, optie bij modellen CTS 4xxx en CTLP 4xxx).

Afb.9

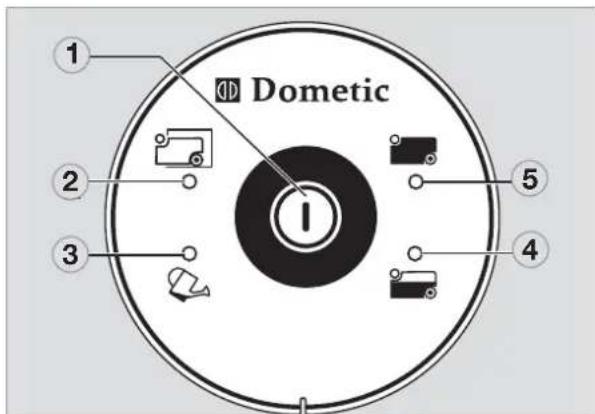

4.4 Indicatie- en bedieningspaneel

Afb. 10

① Toets „Spoelen“
Indicator „Cassettetank eruit“
3 Indicator „Drinkwatertank bijvullen"
4 Indicator „Cassetetank 3/4 vol"
5 Indicator „Cassettetank vol"

• bij gebruik van de centrale watertank Niet per sé aangesloten.

4.5 Gebruik van het toilet

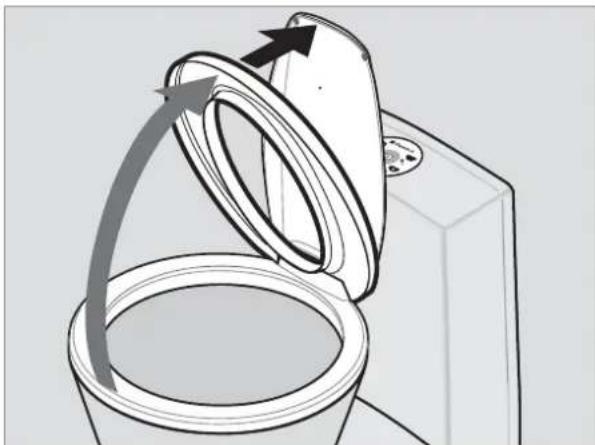

Bij het omhoogklappen van de toiletzitting klikt de zitting op een stand van ca. 2/3 in. Gebruik een beetje extra kracht, wanner de zitting nog verder dient te worden geopend.

Afb. 11

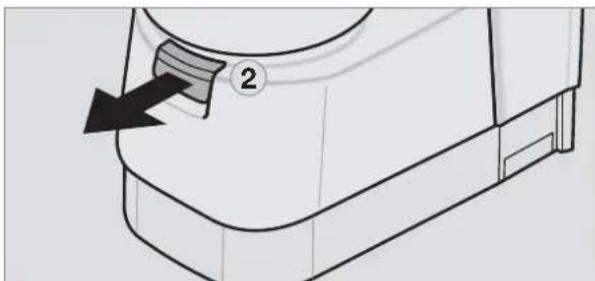

Trek schuifhendel (2) maar voren.

Laat de schuifhendel tijdens gebruik geopend.

Afb. 12

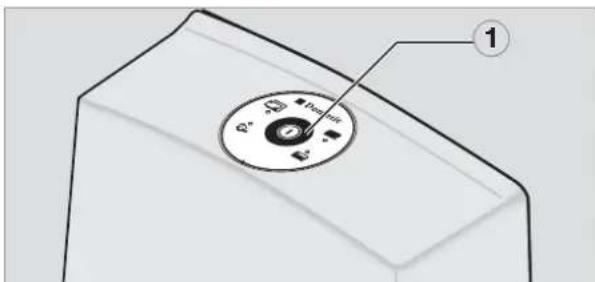

Laat voor gebruik een beetje water in de toiletpot lopen. Druk hiervoor op spoelknop (1).

Afb. 13

Druk na gebruik voor het spoelen van de pot opnieuw op spoelknop (1).

Sluit schuifhendel (2).

4.6 Cassetetank legend

Maak de cassetetank leeg zodra de LED van de vulpeilindicator wordenverlicht.

De cassettetank heeft een capacititeit van 19 I. Wanner indicator (4) (afb. 10) worden verlicht, is de tank voor ca. 75% gezuld. Dat wil zaggen dat u het toilet dan nog maar enkelemalen kunt gebruiken.

Neem de cassettetank eruit zoals in hoofd-stuk,4.2" wordt beschreiben.

Breng de tank maar het dichtst bijzijndelegale stortpunt.

De cassettetank is voorzien van geintegreerde wielen en een uittrekbare handgreep. U ontgrendelt de handgreep door een druk op knop (1) in het midden van de handgreep. Trek de handgreep eruit tot aan de aanslag.

Afb. 14

Door de ontgrendelknop op de handgreep in te drukken kurz u de handgreep terug in de cassette schuiven en deze wee in zijn oorspronkelijke stand zetten.

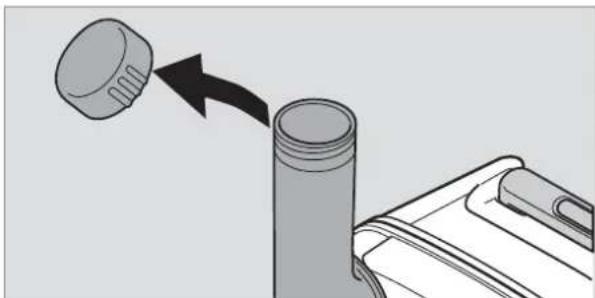

Zet de cassettetankrechtop neer en draai de uitschenktuit omhoog. Haal het afsluitkapje eraf.

LET OP!

Draai de schenktuit nicht verder dan 90^ . Deze kan anders losraken.

Afb. 15

LET OP!

Reinig de cassettetank van binnen nicht met een hagedrukreiniger.

De vlotter voor de vulpeilindicatie kan daardoor worden beschadigd.

Afb. 16

Houd de cassettetank aan handgreep (2) met de ene hand en de tank aan schuifhendel (3) met de andere hand op een wijze vast dat u ontluchtingsknop (1) tijdens het legen ingedrukt kunt honden.

Afb. 17

Druk de ontluchtingsknop pas in zodra de uitschenktuit maar beneden wijst! Detank worden gelijkmatig en zonder spatten geleegd.

Spoel de cassetetank na het legen goed uit met water. Maak de tank verrolgens gebruisklaar zoals beschreiben in hoofdstuk 4.2^ voordat u hem in het toilet plaatst.

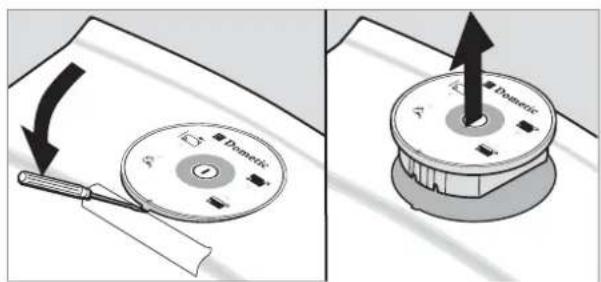

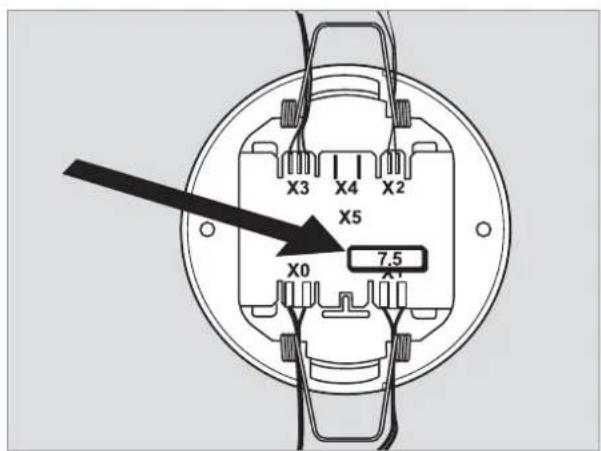

4.7 De zekering in de bedieningsunit verrangen

LET OP!

Schakel voor aanvang de voeding uit!

Til de bedieningsunit op met een waarvoor geschikt gereedschap en trek deze verrolgensuit de console of de wand. De zekering (afb. 19, autozekering 7,5 A) zit aan de onderkant.

Afb. 18

Afb. 19

4.8 Winterbedrijf

U kunt het cassettoilet ook in de winter gebruiken, zolang het toilet en de cassettetank vorstvrij konnen staan.

Indien dit nicht het geval is, maak dan de drinkwatertank, de cassettetank en de waterleiding voor drinkwater leeg. Hierdoor voorkomt uvorstschade (zie ook „4.10 Buitenbedrijfstelling").

LET OP!

Gebruik geen antivirusiesminder. Deze kuren het cassettoilet beschadenig.

4.9 Buitenbedrijfstelling

Leeg de drinkwatertank en het waterleidingsystemeumvolledigalsuhettoiletgedurende langere tijndietgebruikt.

Reinig het toilet met Dometic Quality CARE.

Druk op de spoelknop totdat er geen watermeer in de leidingen zit.

Maak verwolgens de cassetetank leeg en spoel hem zorgvuldiguit. Sluit de uitschenktuit Niet af, zodat de cassetetank van binnen goed kan drogen.

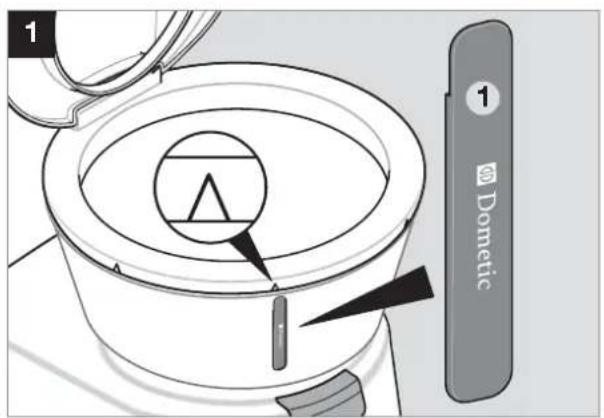

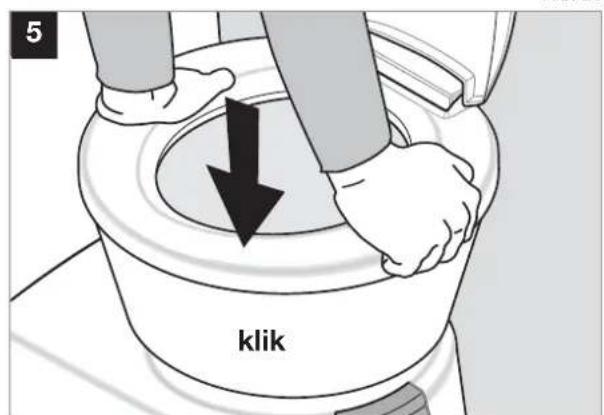

4.10 Toiletzitting plaatsen
Afb, 20

Afb.21

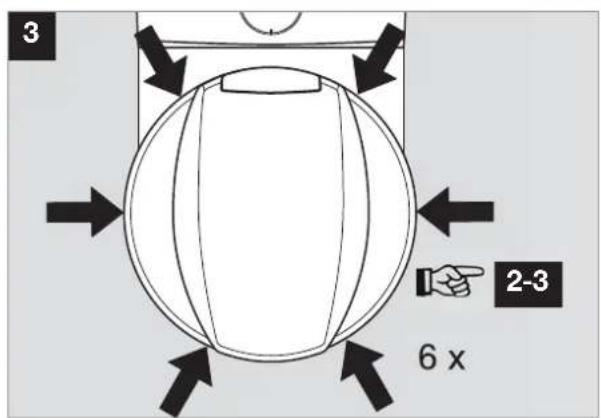

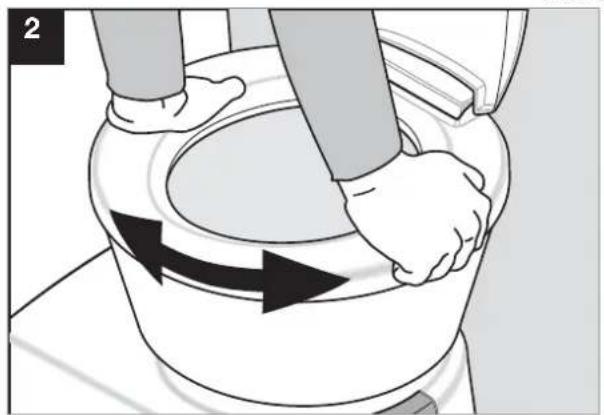

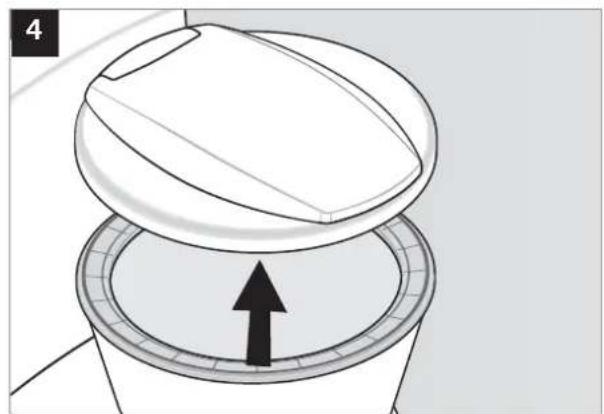

4.11 Toiletzitting afnemen
Afb.22
Gereedschap/toebehoren=

Afb.23

Afb.24

Afb, 25

Afb. 26

4.12 Onderhoud

Maak alle afdichtingen aan het toilet en de cassettetank regelmatig schoon.

Bij freiend gebruik van het toilet adviseren wij u dit maandelijks te doein.

Smeer affdichting (1) (afb. 30) in met smeer of spray op siliconbasis. De schuifhendel blijft bewegelijk.

Wij adviseren:

Smeer: OKS 1110

Spray: OKS 1111

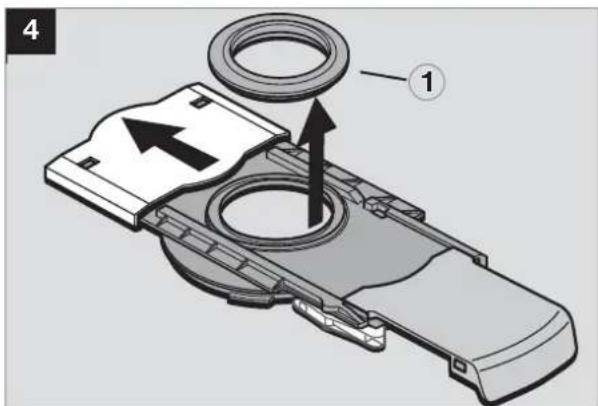

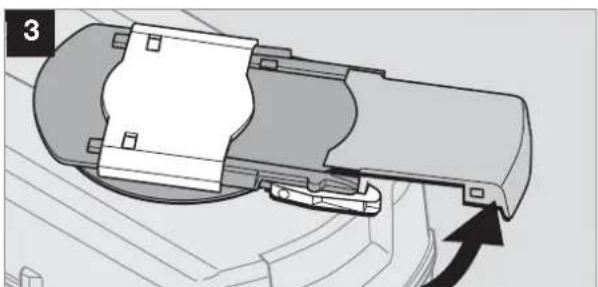

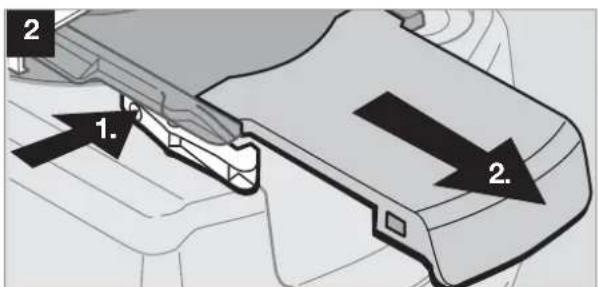

4.12.1 Demontage cassetteafdichting

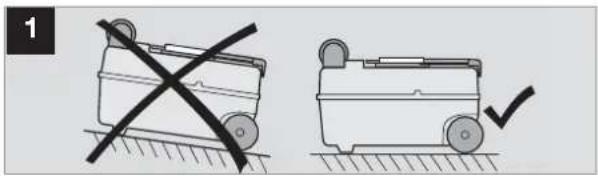

Neem de cassetetank eruit en zet hem op een stevige ondergrond. Demonteer de schuifhendel in zijn geheel, zoals hiernaast is afgebeeld. U=knt de afdichting nu eruit nemen, reinigen of verrangen.

Afb.27

Afb. 28

Afb. 29

Afb. 30

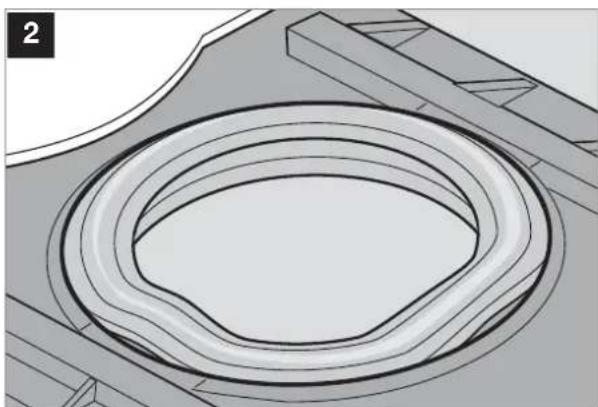

4.12.2 Cassetteafdichtingplaatsen

Wanner het nodig worden om de cassette-afdichting te verrangen, let er dan bij hetplaatsen van de afdichting op dat u deze precies correct terugplaatst. De afdichting moet gelijkmatig aansluiten.

Afb. 31

Afb. 32

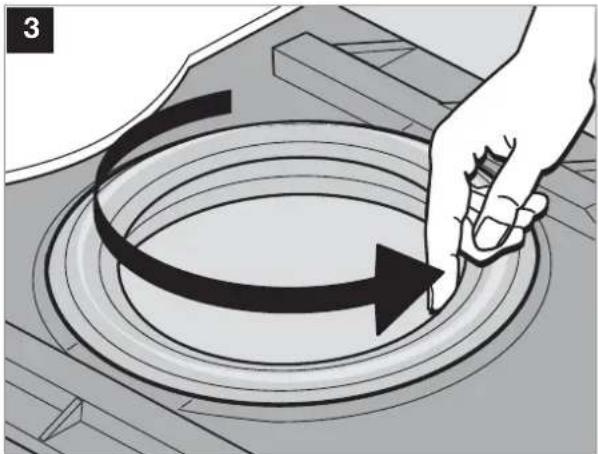

LET OP!

De affdichting moet gelijkmatig in de opening aansluiten, waar dat anders lekkage en stroef lopen van de schuifhendel möglichk+zijn.

Afb. 33

Sluit de schuifhendel.

Plaats als staat de steunring.

Afb. 34

4.13 Handelwijze bij storingen

Storing Mogelijk oorzaak Oplossing
Het spoelen werkst Niet meer. De zekering is defect. Vervang de zekering	(zie hoofdst. 4.8)Test bij terugplaatsen de elektrische aansluitingen en verbinden!
Cassette lekt. Afdichting is versleten. Vernieuw de afdichting op de schuif-	hendel (zie hoofdst. 4.2.1).
Geen vulpeilindicatie. De vlotter in de cassette zit klem of is door toiletpapier klemgezet.	Reinig de vlotter in de cassette.(Gebruik geen hopedrukreiniger!)
