BRUGSANVISNING CT 4050 DOMETIC

Kassettetoilet Betjeningsvejledning

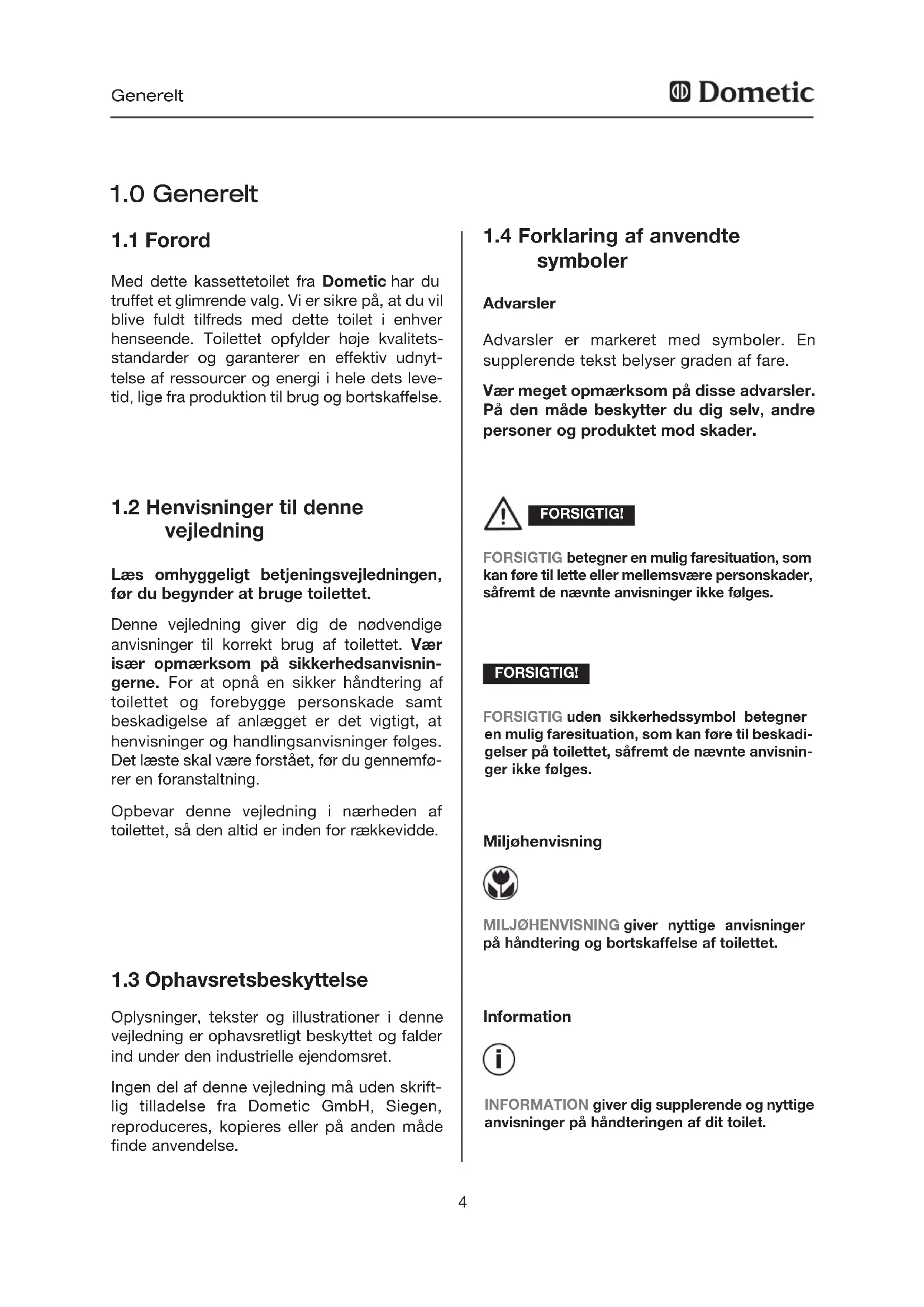

Med dette kassettetoilet fra Dometic har du truffet et glimrende valg. Vi er sikre på, at du vil blive fuldt tilfreds med dette toilet i enhver henseende. Toilettet opfylder høje kvalitets- standarder og garanterer en effektiv udnyt- telse af ressourcer og energi i hele dets leve- tid, lige fra produktion til brug og bortskaffelse.

Oplysninger, tekster og illustrationer i denne vejledning er ophavsretligt beskyttet og falder ind under den industrielle ejendomsret. Ingen del af denne vejledning må uden skrift- lig tilladelse fra Dometic GmbH, Siegen, reproduceres, kopieres eller på anden måde finde anvendelse.

1.3 Ophavsretsbeskyttelse

Læs omhyggeligt betjeningsvejledningen, før du begynder at bruge toilettet. Denne vejledning giver dig de nødvendige anvisninger til korrekt brug af toilettet. Vær især opmærksom på sikkerhedsanvisnin- gerne. For at opnå en sikker håndtering af toilettet og forebygge personskade samt beskadigelse af anlægget er det vigtigt, at henvisninger og handlingsanvisninger følges. Det læste skal være forstået, før du gennemfø- rer en foranstaltning. Opbevar denne vejledning i nærheden af toilettet, så den altid er inden for rækkevidde.

1.2 Henvisninger til denne

1.4 Forklaring af anvendte

symboler Advarsler er markeret med symboler. En supplerende tekst belyser graden af fare. Vær meget opmærksom på disse advarsler. På den måde beskytter du dig selv, andre personer og produktet mod skader. Advarsler FORSIGTIG betegner en mulig faresituation, som kan føre til lette eller mellemsvære personskader, såfremt de nævnte anvisninger ikke følges. FORSIGTIG! Miljøhenvisning MILJØHENVISNING giver nyttige anvisninger på håndtering og bortskaffelse af toilettet. FORSIGTIG uden sikkerhedssymbol betegner en mulig faresituation, som kan føre til beskadi- gelser på toilettet, såfremt de nævnte anvisnin- ger ikke følges. FORSIGTIG! Information INFORMATION giver dig supplerende og nyttige anvisninger på håndteringen af dit toilet. Generelt

Garantisager gennemføres i henhold til EU- direktiv 44/1999/CE samt nationale vilkår. Kontakt vores kundeserviceafdeling vedrø- rende garanti eller anden service. Skader, der er opstået som resultat af forkert brug, er ikke omfattet af garantien. Garantien dækker ikke ved ændringer på enheden eller brug af andre reservedele end originale Dometic-reserve- dele. Garantien dækker ikke, hvis installerings- eller betjeningsvejledningen ikke er fulgt, og vi påtager os intet ansvar herfor.

Alle angivelser og henvisninger i denne betje- ningsvejledning er blevet udarbejdet under hensyntagen til gældende standarder og for- skrifter samt den aktuelle tekniske status. Dometic forbeholder sig ret til at gennemføre ændringer på produktet, som er af betydning for produktforbedring og sikkerhed. Dometic påtager sig intet ansvar for skader ved: Manglende overholdelse af betjenings-n vejledningen Ikke-tilsigtet brugn Anvendelse af uoriginale reservedelen Ændringer på og indgreb i toilettetn

1.5 Ansvarsbegrænsning

Dometic tilbyder et kundeservicenet, der dækker hele Europa. Autoriserede kundeservi- cecentre finder du på internettet på hjemmesi- den www.dometic.com. Ved kontakter med

Hos kundeserviceafdelingen kan der bestilles dele til levering i hele Europa. I Tyskland kan man også få reservedele gen- nem Dometic Call Center: Telefon 0180 53 66 384n Fax 0180 53 66 385n Email ersatzteile@dometic.den kundeservice skal du altid oplyse model, pro- duktnummer, serienummer og eventuelt også MLC-koden! Disse informationer fremgår af toilettets typeskilt. Vi anbefaler at notere disse data i det fortrykte felt på forsiden af denne anvisning. Ved anvendelse af sanitære tilsætningsvæ- sker skal du følge brugsanvisningerne på emballagen. For at sikre at den genanvendelige emballage genbruges, skal den afleveres til det normale genbrugssted. Ved bortskaffelse afleveres toi- lettet til en genbrugsstation, der sikrer gen- brug af de genanvendelige komponenter og en hensigtsmæssig bortskaffelse af de reste- rende materialer.

1.9 Miljøhenvisninger

Bortskaffelse Anvendelse af sanitære tilsætningsvæsker Generelt6

1.10 Dometics sanitære tilsæt-

ningsvæsker Dometic tilbyder med „Dometic CARE“-serien sanitære tilsætningsvæsker af høj kvalitet til dit toilet. Produkterne hjælper til med at gøre brugen af toiletttet mere komfortabel og hygi- ejnisk. Produkterne kan fås hos forhandlere af tilbehør. Dometic Power CAREn Dometic Power CARE forhindrer, at gasser og ubehagelige lugte kan registreres i op til fire dage, samt dannelse af aflejringer i kassette- tanken. Fås på flaske eller som tabs.- Dometic Special CAREn Dometic Special CARE er en miljøvenlig til- sætningsvæske der forhindrer forekomsten af gasser og ubehagelige lugte i op til fire dage, samt dannelse af aflejringer i kassettetanken. Dometic Extra CAREn Dometic Extra CARE er en tilsætningsvæske til skyllevandet, der er velegnet til alle kunst- stofoverflader. Dometic Extra CARE forbedrer skylningen af toilettet, rengøringen af toilet- kummen og beskytter gummipakningerne. Desuden frembringer det en behagelig lugt efter skylningen. Dometic Quality CAREn Dometic Quality CARE er et effektivt rengø- ringsmiddel til alle toiletkummer, hvad enten det er fremstillet af kunststof eller keramik. Dometic Quality CARE opløser pletter på kort

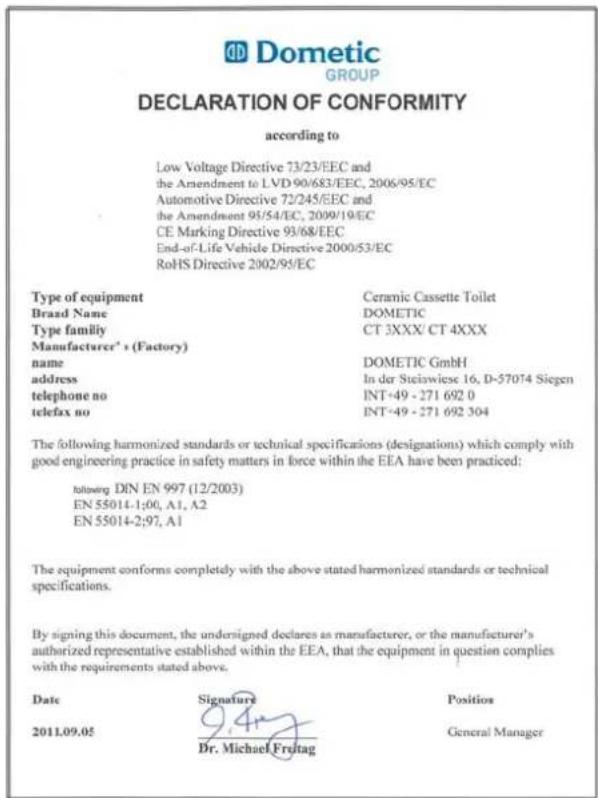

1.11 Overensstemmelses-

erklæring tid. Sprøjt Dometic Quality CARE i toiletkum- men og under kanten, og børst det af, når det har virket i kort tid. Dometic Tank CAREn Supereffektiv tilsætningsvæske til regelmæs- sig rengøring og pleje af fækalietanken, der nedbryder organiske og anorganiske aflejrin- ger på tankens indervægge og komponenter. Dometic Comfort CAREn Specielt, hurtigt opløseligt toiletpapir der giver komfort som derhjemme: Hurtigt opløseligt- Forebygger dermed tilstopninger- 2-lags- Ekstrablødt - Letter tømningen af fækalietanken- Generelt Fig. 1

2.0 Sikkerhedsanvisninger

Dette toilet er beregnet til montering og anven- delse i fritidskøretøjer som campingvogne eller autocampere.

2.4 Arbejde på og kontroller

2.3 Anvendelse af sanitære

tilsætningsvæsker Personer, der betjener kassettetoilettet, skal være fortrolige med, hvordan man håndterer toilettet sikkert, og skal kende anvisningerne i denne betjeningsvejledning. Børn må kun betjene apparatet uden opsyn, hvis de har fået forklaret, hvordan man håndterer toilettet sik- kert, samt farerne ved en fejlbetjening.

2.2 Brugerens ansvar

Læs brugsanvisningerne på emballagen, før du bruger de sanitære væsker ifm. brug og rengøring af toilettet. Lad vedligeholdelses- og servicearbejde udføre af faguddannet personale. Sikkerhedsanvisninger Pkt. 4.12.1. Afmontering af kassettepakning Undtagelse Opbevar de sanitære tilsætningsvæsker, så børn ikke kan få adgang til dem. FORSIGTIG!8

Typeskiltet indeholder alle vigtige data. Her kan du aflæse modelbetegnelse, produktnummer og serienummer. Disse oplysninger skal du bruge ved alle kontakter med kundeservice eller ved bestilling af reservedele. Du kan se type- skiltet i kassettekabinettet, når kassetten er taget ud.

3.2 Toilettets typeskilt

Forsyningsspænding:12 V DC Strømforbrug: maks. 2 A med intern pumpe, maks. 5 A med ekstern pumpe. Dimensioner: Se angivelserne i in- stallationsvejledningen Driftstemperatur: 0 °C til + 50 °C

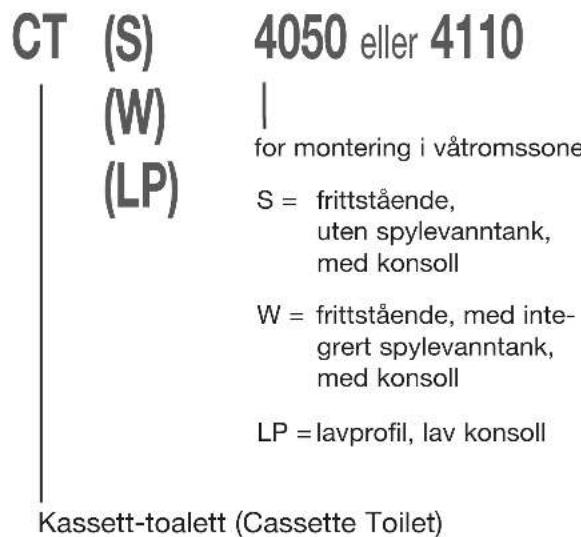

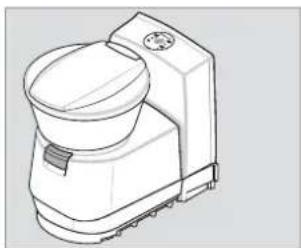

Kassettetoilet CTx 4xxx består af et toilet, der er fast monteret i køretøjet, og en udtagelig, transportabel kassette som spildevandstank. Der er adgang til kassetten udefra gennem en luge. Afhængig af modellen får toilettet skylle- vand fra en tank, der er integreret i kabinettet, eller fra køretøjets egen friskvandstank. Vi kan levere fire forskellige modeller: CT 4xxx, fritstående, uden vandtank, n uden konsol CTS 4xxx, fritstående, uden vandtank, n med konsol CTW 4xxx, fritstående, med vandtankn i konsollen CTLP 4xxx, fritstående, uden vandtank, n lav konsol Modelbeskrivelse ModelnummerProduktnummerSerienummer

Eksempel3.4 Forklaring af komponenterne

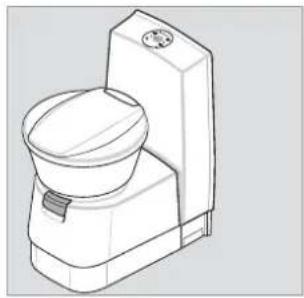

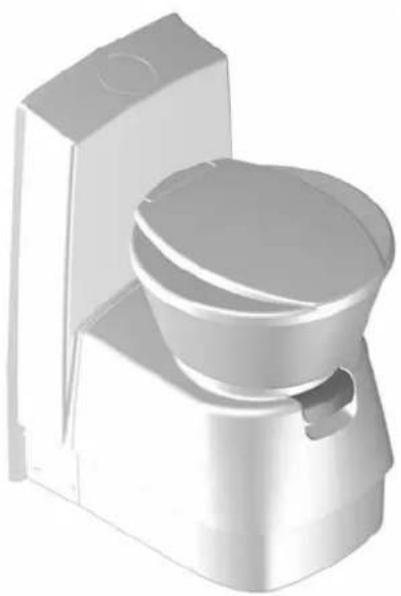

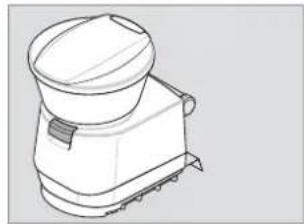

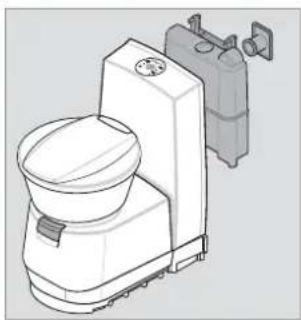

Fig. 3 Modelbeskrivelse Niveauindikator / skylning (kontrol- og betjeningspanel) Konsol Aftageligt sæde Toiletkumme af keramik Tømmespjæld for toiletkummen Kabinet til kassettetank Friskvandstank (ekstraudstyr) Tømingsstuds Udluftningsknap til tømning Udtrækkeligt håndtag (kassettetanken er transportabel) Serviceluge

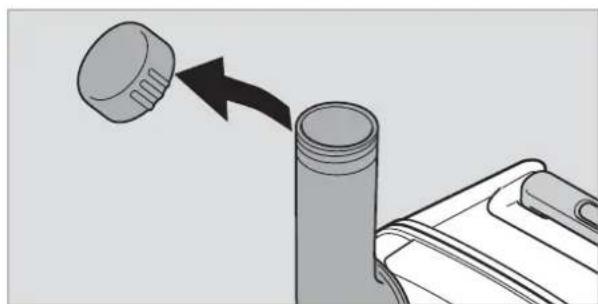

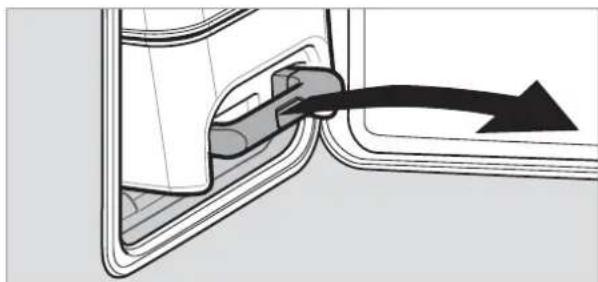

10 114.2 Klargøring af kassettetanken Før du benytter toilettet første gang: Åbn servicelugen.n Frigør kassettetanken ved at trykke sikrin-n gen opad. Træk kassettetanken ud indtil anslaget, ogn tag den helt ud. Stil kassettetanken lodret og drej tømme-n studsen ca. 90° opad. Fjern dækslet. Fig. 4Fig. 5Fig. 6Fig. 7

Før toilettet anvendes første gang, anbefaler vi, at du gør toilettet rent indvendigt og udven- digt. Brug en blød klud og lunkent vand med et mildt rengøringsmiddel. Vask herefter overfladerne af med rent vand. Til regelmæssig rengøring af toiletkummen til- byder Dometic det effektive rengøringsmiddel „Dometic Quality CARE“ fra serien „Dometic CARE“ (se også henvisningerne i afsnit 1.10), der er afstemt efter overfladerne på dit toilet. Brug af toilettet Rengøringsmidler til toilettet må hverken indeholde klor eller alkohol! FORSIGTIG! Undgå at dreje studsen mere end 90°, da den ellers kan løsne sig. FORSIGTIG! i11 Fyld via studsen en lille mængde Dometicn Power CARE eller Dometic Special CARE iht. brugsanvisningen (se også henvisning afsnit 1.10) i kassettetanken. Fig. 8 Brug af toilettet Sæt kassettetanken ind igen, og skub denn helt ind. Kontrollér, at tanken er let at skubbe ind. Anvend ikke magt! Tankens lås låser automatisk, når tankenn skubbes ind. Kontrollér alligevel, at kassette- tanken sidder fast. Luk og lås servicelugen.n

4.4 Kontrol- og betjeningspanel

4.3 Påfyldning af friskvandstank

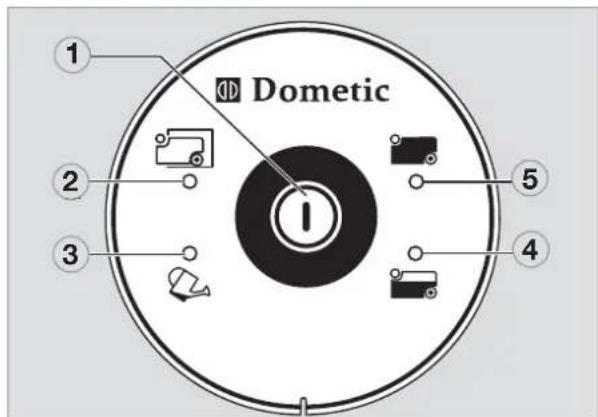

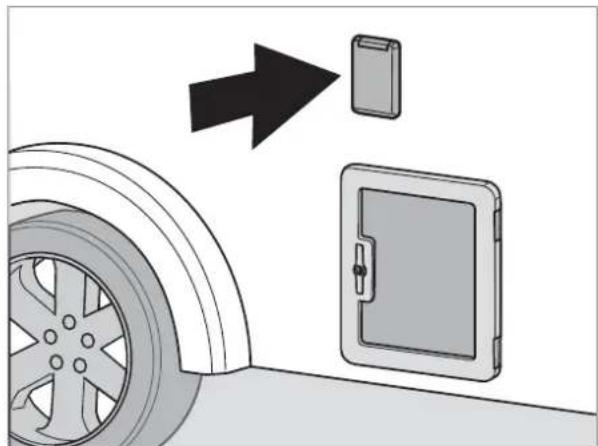

Fyld friskvandstanken via påfyldningsstudsen på køretøjets yderside. Mængden afhænger af den anvendte tank (integreret tank på model- lerne CTW 4xxx, ekstraudstyr på modellerne CTS 4xxx 3xxx og CTLP 4xxx). Fig. 9 Knap „Skylning“ Visning „Kassettetank udtaget“ Visning „Fyld friskvandstank“ * Visning „Kassettetank 3/4 fyldt“ Visning „Kassettentank fyldt“

• ved anvendelse af den indbyggede tank er displayet ikke altid tilsluttet.

54.6 Tømning af kassettetanken

Tøm kassettetanken, når niveauindikatorens lysdiode lyser. Kassettetanken har en kapacitet på 19 l. Når indikatoren (4) (fig. 10) begynder at lyse, er tanken fyldt ca. 75 %. Det betyder, at det kun er muligt at benytte toilettet nogle få gange mere. Tag kassettetanken ud som beskrevet in afsnit „4.2“. Transporter tanken hen til det nærmeste,n normale aftømningssted. Kassettetanken har indbyggede hjul og et udtrækkeligt håndtag. For at frigøre hånd- taget skal du trykke på knappen (1) midt på håndtaget. Træk håndtaget helt ud. Fig. 14

4.5 Brug af toilettet

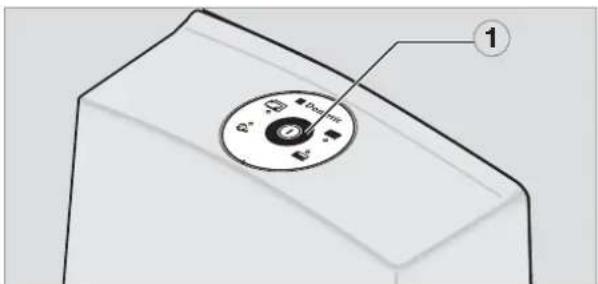

Fig. 11 Fig. 12 Brug af toilettet Træk spjældet (2) fremad.n Lad spjældet stå åbent under brug.n Lad noget vand løbe ned i kummen førn brug. Aktivér skylleknappen (1) for at gøre dette. Fig. 13

Aktivér skylleknappen (1) igen efter brug forn at skylle kummen. Luk spjældet (2).n

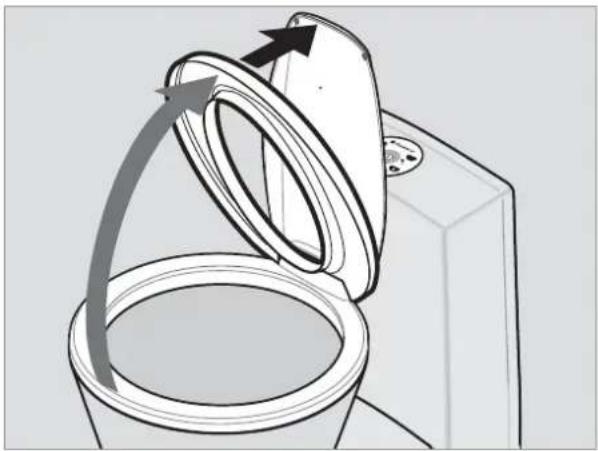

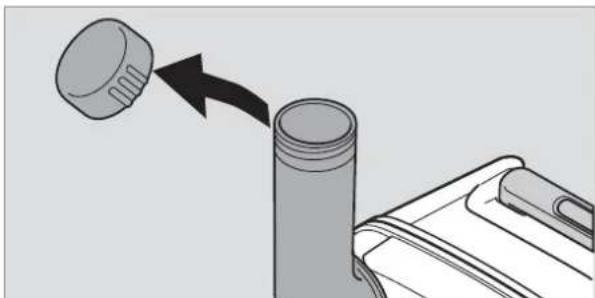

Når toiletsædet vippes op, går sædet i hakn i ca. 2/3-stilling. Læg lidt ekstra kraft i, hvis sædet skal åbnes mere. Tryk på håndtagets frigørelsesknap, når dun vil skubbe håndtaget tilbage til den oprin- delige position, og skub håndtaget tilbage i kassetten.13 Stil kassettetanken lodret og drej tømme-n studsen opad. Fjern dækslet. Brug af toilettet Fig. 16 Fig. 15 Hold kassettetanken i håndtaget (2) medn den ene hånd, mens du med den anden hånd holder fast i spjældet (3), så du kan trykke på udluftningsknappen (1) mens kassetten tømmes. Tryk først på udluftningsknappen, nårn tømmestudsen vender nedad! Tanken tømmes jævnt uden at sprøjte. Skyl kassettetanken godt med vand eftern tømningen. Gør herefter tanken klar til brug igen som beskrevet i afsnit „4.2“, før du monterer den i toilettet igen. Fig. 17

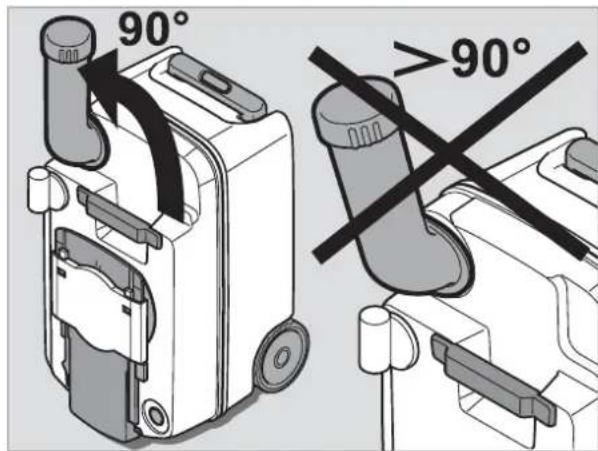

Undgå at dreje studsen mere end 90°, da den ellers kan løsne sig. FORSIGTIG! Ryst ikke kassettetanken kraftigt. Du må ikke rengøre kassettetanken indvendigt med en højtryksrenser. Det vil kunne beskadige svømmeren til niveauvisningen. FORSIGTIG!14 Du kan også bruge kassettetoilettet om vinte- ren, forudsat at toilettet og kassettetanken er placeret et frostfrit sted. Hvis dette ikke er tilfældet: Tøm friskvandstan- ken, kassettetanken og friskvandstilførslens vandledning. På den måde undgår du skader pga. frost (se også „4.9 Ud-af-brugtagning“

Hvis toilettet ikke skal bruges i længere tid, skal du tømme friskvandstanken og vandled- ningssystemet fuldstændigt. Rengør toilettet med Dometic Qualityn CARE. Aktivér skylleknappen, indtil der ikke ern mere vand i ledningerne. Tøm derefter kassettetanken, og skyl denn omhyggeligt. Luk ikke tømmestudsen, så kassettetanken får mulighed for at tørre.

4.9 Ud-af-brugtagning

4.7 Skift af sikringen

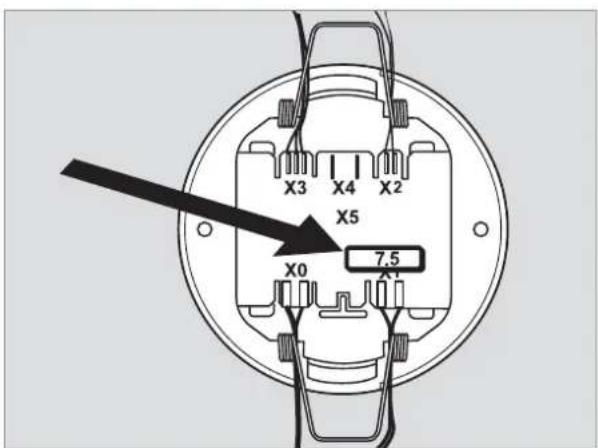

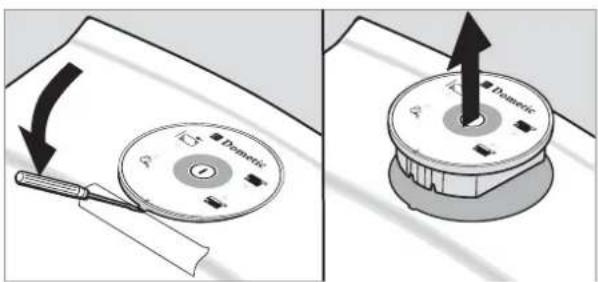

i betjeningsenheden Løft betjeningsdelen med et egnet værktøj, og træk den herefter ud af konsollen eller væg- gen. Sikringen (fig. 19, bilsikring 7,5 A) befin- der sig på undersiden. Fig. 18 Fig. 19 Brug af toilettet Slå spændingsforsyningen fra, før du begynder! FORSIGTIG! Anvend ikke frostvæske. Disse midler kan beskadige kassettetoilettet. FORSIGTIG!15 Brug af toilettet

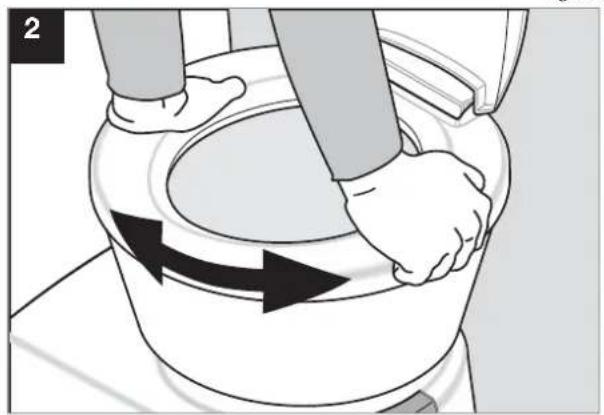

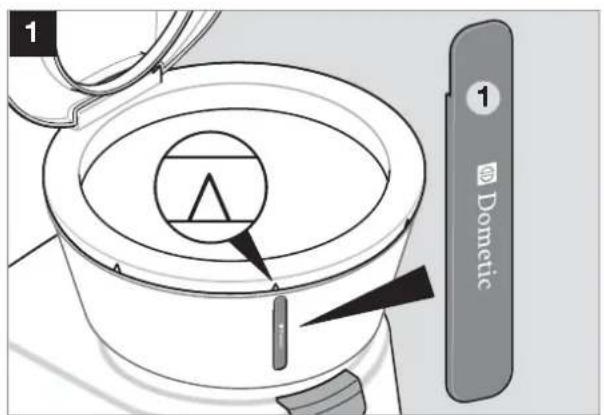

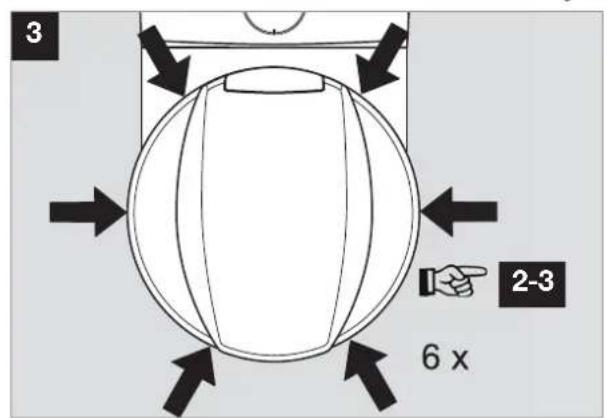

4.10 Placering af toiletsædet

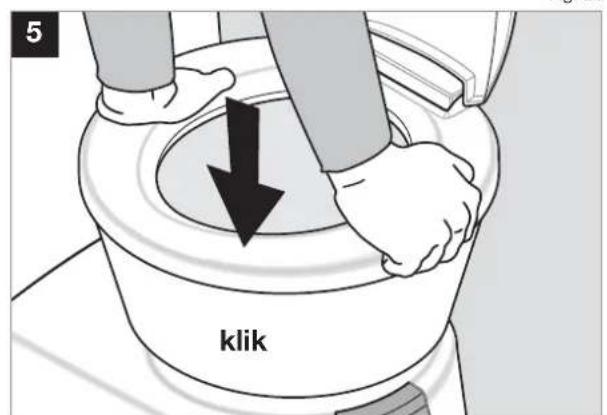

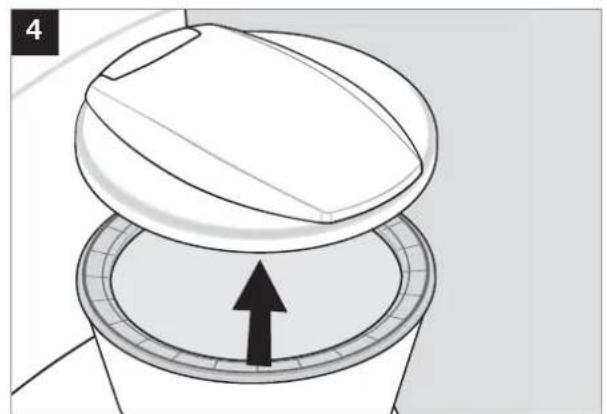

4.11 Aftagning af toiletsædet

Værktøj / tilbehør= Fig. 21

klik16 Brug af toilettet

4.12 Vedligeholdelse

Rengør regelmæssigt alle pakninger på toilettet og kassettetanken. Gennemfør denne rengøring en gang om måneden, hvis toilettet bruges hyppigt. Smør pakningen (1) (fig. 30) med fedt eller en spray på silikonebasis. Spjældet bevarer sin bevægelighed. Vi anbefaler: Fedt: OKS

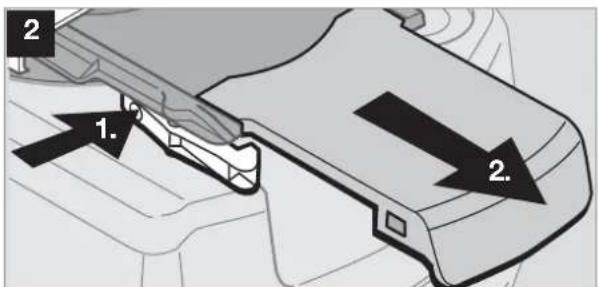

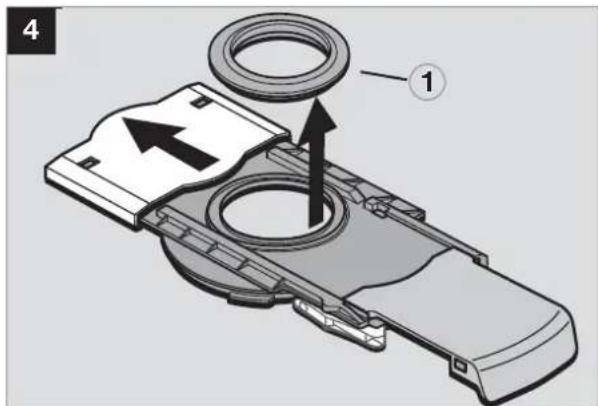

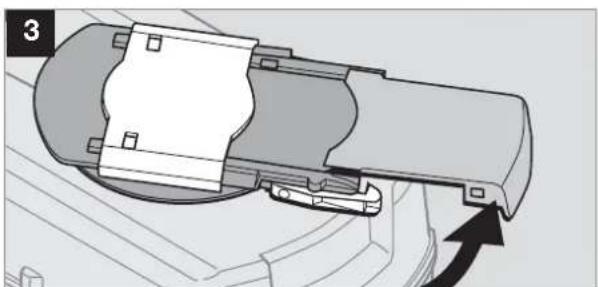

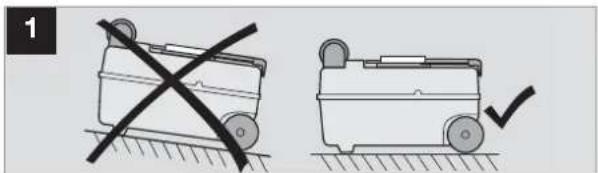

1111n Tag kassettetanken ud og stil den på et fast underlag. Afmontér hele spjældet, som det er vist på tegningerne. Pakningen kan nu tages ud, rengøres eller udskiftes.

4.12.1 Afmontering af kassettepakning

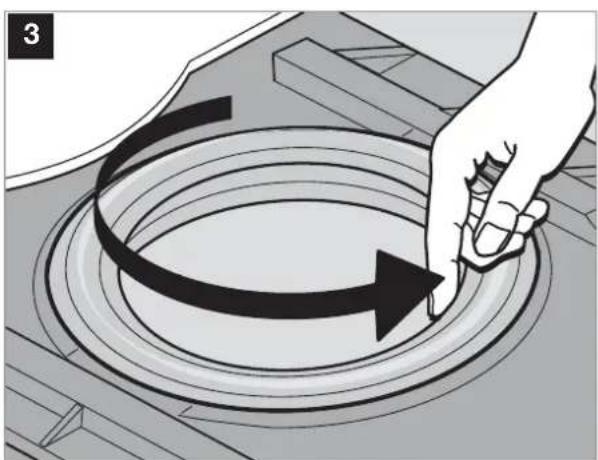

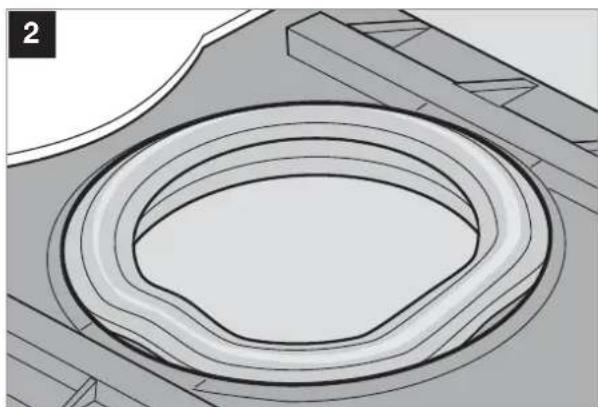

Hvis det bliver nødvendigt at skifte kassette- pakningen, skal du sørge for, at pakningen sid- der absolut korrekt, når den sættes i. Pakningen skal ligge jævnt an.

4.12.2 Isætning af kassettepakningen

Luk spjældet.n Sæt til sidst støtteringen i.n Fig. 34

Brug af toilettet Pakningen skal ligge jævnt an i åbningen, da der ellers er risiko for, at spjældet bli- ver utæt eller bevæger sig tungt. FORSIGTIG!18

4.13 Forholdsregler ved fejl

Brug af toilettet Fejl Mulig årsag Afhjælpning Skylningen virker ikke mere. Sikring defekt. Udskift sikringen (se kap. 4.8) I tilfælde af gentagne svigt skal de elektriske tilslutninger og forbin- delser kontrolleres! Kassette utæt. Pakningen slidt. Udskift pakningen på spjældet (se kap. 4.2.1). Ingen niveauvisning. Svømmeren i kassetten har sat sig fast, eller er blevet klemt fast af toiletpapir. Rengør svømmeren i kassetten. (Anvend ikke højtryksrenser!)CT 4050 CTS 4050 CTW 4050 CTLP 4050
