MODE D'EMPLOI RTS 400 REQPlus FESTOOL

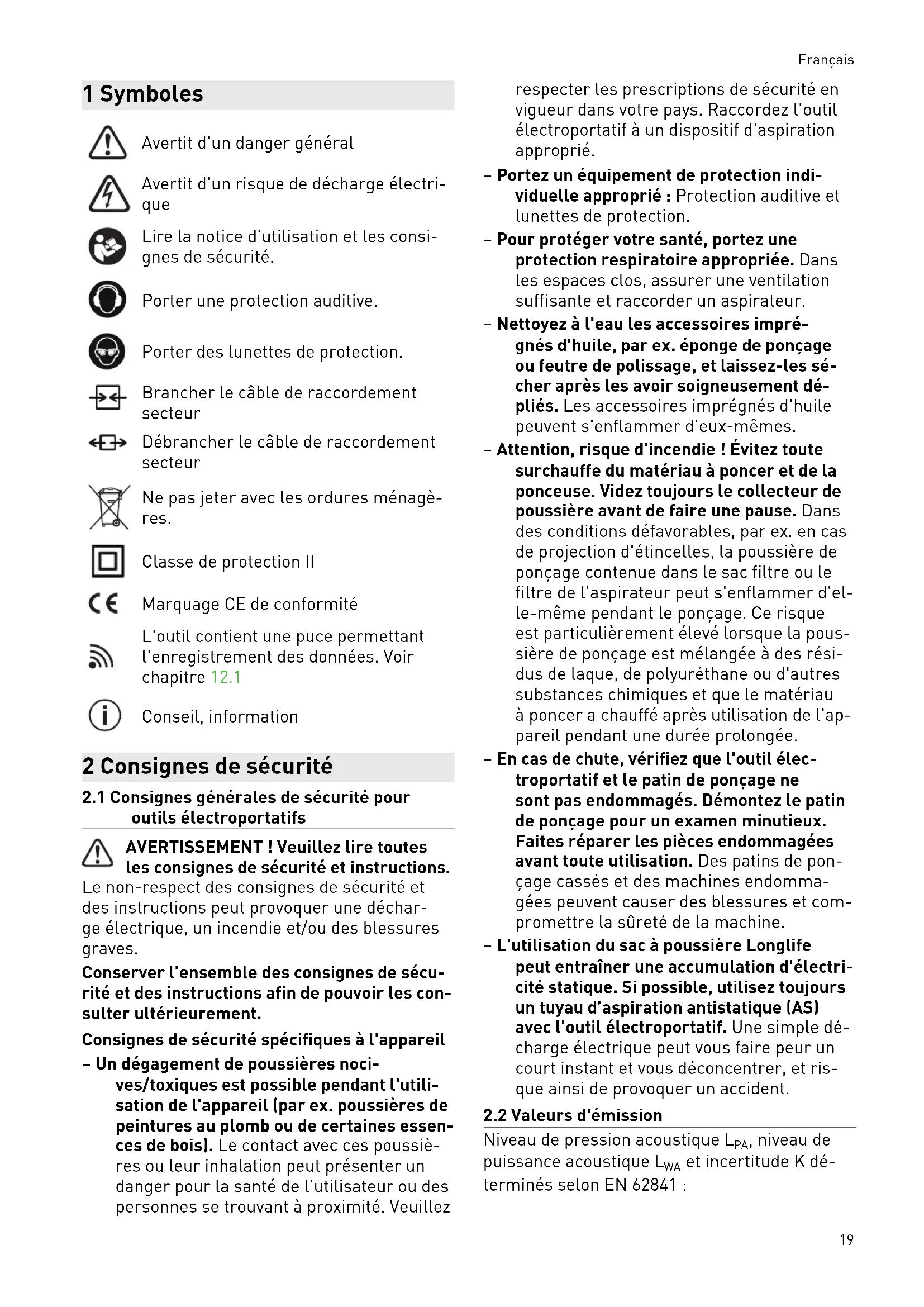

The power tool contains a chip which automat ically stores machine and operating data. The data saved cannot be traced back directly to an individual. The data can be read in a contactless manner using special devices and shall only be used by Festool for fault diagnosis, repair and warranty processing and for quality improvement or en hancement of the power tool. The data shall not be used in any other way without the express consent of the customer. English 181 Symboles Avertit d'un danger général Avertit d'un risque de décharge électri que Lire la notice d'utilisation et les consi gnes de sécurité. Porter une protection auditive. Porter des lunettes de protection. Brancher le câble de raccordement secteur Débrancher le câble de raccordement secteur Ne pas jeter avec les ordures ménagè res. Classe de protection II Marquage CE de conformité L'outil contient une puce permettant l'enregistrement des données. Voir chapitre12.1 Conseil, information 2 Consignes de sécurité

2.1 Consignes générales de sécurité pour

outils électroportatifs AVERTISSEMENT! Veuillez lire toutes les consignes de sécurité et instructions. Le non-respect des consignes de sécurité et des instructions peut provoquer une déchar ge électrique, un incendie et/ou des blessures graves. Conserver l'ensemble des consignes de sécu rité et des instructions afin de pouvoir les con sulter ultérieurement. Consignes de sécurité spécifiques à l'appareil – Un dégagement de poussières noci ves/toxiques est possible pendant l'utili sation de l'appareil (par ex. poussières de peintures au plomb ou de certaines essen ces de bois). Le contact avec ces poussiè res ou leur inhalation peut présenter un danger pour la santé de l'utilisateur ou des personnes se trouvant à proximité. Veuillez respecter les prescriptions de sécurité en vigueur dans votre pays. Raccordez l'outil électroportatif à un dispositif d'aspiration approprié. – Portez un équipement de protection indi viduelle approprié: Protection auditive et lunettes de protection. – Pour protéger votre santé, portez une protection respiratoire appropriée. Dans les espaces clos, assurer une ventilation suffisante et raccorder un aspirateur. – Nettoyez à l'eau les accessoires impré gnés d'huile, par ex. éponge de ponçage ou feutre de polissage, et laissez-les sé cher après les avoir soigneusement dé pliés. Les accessoires imprégnés d'huile peuvent s'enflammer d'eux-mêmes. – Attention, risque d'incendie! Évitez toute surchauffe du matériau à poncer et de la ponceuse. Videz toujours le collecteur de poussière avant de faire une pause. Dans des conditions défavorables, par ex. en cas de projection d'étincelles, la poussière de ponçage contenue dans le sac filtre ou le filtre de l'aspirateur peut s'enflammer d'el le-même pendant le ponçage. Ce risque est particulièrement élevé lorsque la pous sière de ponçage est mélangée à des rési dus de laque, de polyuréthane ou d'autres substances chimiques et que le matériau à poncer a chauffé après utilisation de l'ap pareil pendant une durée prolongée. – En cas de chute, vérifiez que l'outil élec troportatif et le patin de ponçage ne sont pas endommagés. Démontez le patin de ponçage pour un examen minutieux. Faites réparer les pièces endommagées avant toute utilisation. Des patins de pon çage cassés et des machines endomma gées peuvent causer des blessures et com promettre la sûreté de la machine. – L'utilisation du sac à poussière Longlife peut entraîner une accumulation d'électri cité statique. Si possible, utilisez toujours un tuyau d’aspiration antistatique (AS) avec l'outil électroportatif. Une simple dé charge électrique peut vous faire peur un court instant et vous déconcentrer, et ris que ainsi de provoquer un accident.

2.2 Valeurs d'émission

Niveau de pression acoustique L

, niveau de puissance acoustique L

et incertitude K dé terminés selon EN62841: Français 19L

ATTENTION Les émissions sonores pendant l'utilisation de l'outil électroportatif peuvent entraîner des lésions auditives. ► Utilisez une protection auditive. Valeur d'émission vibratoire a

(somme vecto rielle tridirectionnelle) et incertitude K détermi nées conformément à EN62841:

Les valeurs d'émission indiquées (vibrations, bruit) – sont fournies à des fins de comparaison avec d'autres appareils, – permettent également une estimation pro visoire des nuisances sonores et vibratoi res lors de l'utilisation, – sont représentatives des principales appli cations de l'outil électroportatif.

ATTENTION Les valeurs d'émissions peuvent diverger des valeurs indiquées. Ceci dépend de l'utili sation de l'outil et du type de pièce à travail ler. ► Évaluer les nuisances sonores réelles sur tout le cycle de fonctionnement. ► Déterminer ensuite des mesures de sécu rité adaptées aux nuisances sonores réel les afin de protéger l'utilisateur. 3 Utilisation en conformité avec les instructions Les ponceuses sont prévues pour le ponçage des matériaux suivants: bois, matières plasti ques, matériaux composites, peintures/ vernis, enduits et matériaux similaires. L'usinage du métal et de l'amiante est formellement interdit. Afin de garantir la sécurité électrique, l'outil ne doit pas être mouillé ou utilisé en environne ment humide. Cet outil doit être exclusivement utilisé pour le ponçage à sec. L'utilisateur est responsable des dom mages provoqués par une utilisation non conforme. 4 Caractéristiques techniques Ponceuse vibrante DTS 400 REQ RTS 400 REQ Puissance 250 W 250 W Vitesse de rotation à vide 6000 - 12000 tr/min 6000 - 12000 tr/min Vitesse de rotation max. [3] 16000 tr/min 16000 tr/min Course de ponçage 2,0 mm 2,0 mm Patin de ponçage 100 x 150 mm 80 x 130 mm Poids (sans câble secteur, avec patin de ponçage) 1,2 kg 1,2 kg 5 Composants de l’appareil [1-1] Interrupteur de marche/arrêt [1-2] Raccordement plug-it [1-3] Régulation de la vitesse [1-4] Raccord d'aspiration [1-5] Patin de ponçage [1-6] Capot de protection [1-7] Sac poussière Longlife [1-8] Adaptateur pour sac poussière [1-9] Poignées isolées Les illustrations indiquées se trouvent en début de notice d'utilisation. [3] Vitesse de rotation max. en cas d'électronique défectueuse. Français 206 Mise en service

AVERTISSEMENT Tension ou fréquence non admissible! Risque d'accident ► La tension et la fréquence d'alimentation électrique doivent être conformes aux indi cations de la plaque signalétique. ► En Amérique du nord, utiliser uniquement les machines Festool fonctionnant sous une tension de 120V/ 60Hz.

ATTENTION Échauffement du raccordement plug-it si le raccord à baïonnette n'est pas complète ment verrouillé. Risque de brûlures ► Avant de mettre en marche l'outil élec troportatif, assurez-vous que le raccord à baïonnette sur le câble de raccordement secteur est complètement fermé et ver rouillé. Voir en figure[2] a connexion et la déconnexion du câble de raccordement- au secteur. L'interrupteur[1-1] fait office d'interrupteur marche/arrêt (I= MARCHE, 0= ARRÊT). Si une panne de courant se produit ou que la prise secteur est débranchée, mettre immédiatement l'interrupteur marche/ar rêt en position d'arrêt. Ceci permet d'évi ter tout redémarrage intempestif. 7 Réglages

AVERTISSEMENT Risque de blessures, décharge électrique ► Débrancher la fiche de la prise de courant avant toute intervention sur la machine!

7.1 Système électronique

Démarrage progressif Le démarrage progressif à régulation électro nique assure un démarrage sans à-coups de l'outil électroportatif. Vitesse de rotation constante La vitesse sélectionnée est maintenue constan te de manière électronique. La vitesse de pon çage reste homogène lorsque l'outil est utilisé de façon conforme (pression appropriée). Réglage de la vitesse de rotation La molette[1-3] permet de régler la vitesse de rotation sur une plage de 6000 à 12000tr/min. Vous pouvez ainsi adapter de façon optimale la vitesse de ponçage à chaque matériau (voir chapitre).

7.2 Changement de patin de ponçage[3]

Pour obtenir un résultat exceptionnel, utiliser uniquement les accessoires et consommables d'origine. En cas de non-utilisa tion des accessoires et consommables d'origi ne, les dommages qui pourraient s'ensuivre ne sont pas couverts par la garantie. Dès que le revêtement StickFix du patin de pon çage est usé, remplacer l'ensemble du patin de ponçage: Desserrer quatre vis. Tirer le patin de ponçage vers le bas. Monter un nouveau patin de ponçage. Serrer avec quatre vis à la main (2,5Nm).

7.3 Fixation des accessoires de ponçage

avec StickFix[3a] Le plateau de ponçage StickFix permet de fixer des abrasifs et des feutres StickFix adaptés de manière simple et rapide. ► Appuyer l'accessoire de ponçage autocol lant sur le patin de ponçage.

AVERTISSEMENT Risques pour la santé dus aux poussières ► Les poussières peuvent être dangereuses pour la santé. Pour cette raison, ne travail lez jamais sans aspiration. ► Respectez toujours les prescriptions natio nales en vigueur lors de l'aspiration de poussières dangereuses pour la santé. Aspiration intégrée avec sac poussière Longli

Les ponceuses sont équipées de série d'une aspiration intégrée. La poussière de ponçage est aspirée à travers les orifices d'aspiration du plateau de ponçage et recueillie dans le sac poussière. Montage du sac poussière [4] Enfoncer l'adaptateur de sac poussière sur le raccord d’aspiration. Enfoncer le sac poussière sur l'adaptateur jusqu'à enclenchement. Français 21Quand la puissance d’aspiration diminue, vider le sac poussière. Appuyer sur les dispositifs d'actionnement du sac poussière. Tirer le sac poussière vers l'arrière. Ouvrir le clapet du sac poussière. Vider le sac poussière et éliminer les dé chets. Aspiration avec l'aspirateur Festool Pour éviter de vider fréquemment le sac pous sière lors de travaux de ponçage prolongés, raccorder un aspirateurFestool avec tuyau d'aspiration de 27mm de diamètre au raccord d'aspiration[1-4]. Notre recommandation: utilisez un tuyau d'as piration antistatique! La fonction antistatique empêche la charge d'électricité statique.

7.5 Protection des bords (Protector)[5]

La protection des bords[1-6] empêche le pour tour du plateau de ponçage d'entrer en contact avec une surface (parex. lors du ponçage le long d'un mur ou d'une fenêtre) et de provoquer ainsi un recul de l'outil électroportatif, voire des dommages. 8 Travail avec la machine

AVERTISSEMENT Risques de blessures ► Fixer la pièce à usiner de manière à ce qu‘elle ne puisse pas bouger pendant le traitement. Observez les consignes suivantes : – Ne surchargez pas l'outil: n'exercez pas de pression trop importante! Pour obtenir des résultats optimaux, il convient d'exercer une pression modérée. Les performances de ponçage et la qualité du ponçage dépen dent essentiellement du choix de l'abrasif. – Le fait d'intervenir dans les angles et sur les chants sollicite ponctuellement la poin te et produit un fort dégagement de cha leur. Vous devez donc exercer moins de pression. – Maintenir la machine avec une main à la poignée[1-9] afin de garantir un guidage sûr. Pour les travaux de ponçage, nous recomman dons de régler la molette comme suit[1-3]: Travaux de ponçage Position de la molette – Ponçage avec abrasion élevée – Ponçage d'anciennes peintures – Ponçage de bois et de contreplaqué avant peinture – Ponçage intermédiaire de peintu res (surfaces planes)

– Ponçage de sous-couches fines – Ponçage de bois à l'aide du non-tis sé de ponçage – Réalisation de chants sur des piè ces en bois – Lissage de surfaces en bois à en duit

– Ponçage de chants en bois massif et en contreplaqué – Ponçage dans la rainure de fenê tres et de portes – Ponçage intermédiaire du vernis de chants – Ponçage de fenêtres en bois natu rel à l'aide du non-tissé de ponçage – Lissage de la surface en bois avant le décapage à l'aide du non-tissé de ponçage – Ponçage de surfaces décapées à l'aide de l'abrasif Vlies – Ponçage ou enlèvement de la pâte de chaux superflue à l’aide du non- tissé de ponçage

– Ponçage intermédiaire de vernis de surfaces décapées – Nettoyage de rainures de fenêtres en bois à l'aide du non-tissé de ponçage

– Ponçage de chants décapés – Ponçage de matières synthétiques thermoplastiques

Français 229 Entretien et maintenance

AVERTISSEMENT Risque de blessures, décharge électrique ► Avant toute opération de maintenance ou d'entretien, toujours débrancher la fiche secteur de la prise de courant! ► Toutes les opérations de maintenance et de réparation nécessitant l'ouverture du boîtier du moteur doivent uniquement être effectuées par un atelier de service après- vente agréé. Les opérations de service après-vente et les réparations doivent uniquement être effec tuées par le fabricant ou des ateliers agréés. Utiliser uniquement des pièces détachées d'origine Festool. Informations complémentaires: www.festool.fr/services L'appareil est équipé de charbons spéciaux à coupure automatique. Lorsque ceux-ci sont usés, l'alimentation est coupée et l'appareil s'arrête. Pour assurer la circulation de l'air, il est impé ratif que les ouïes de ventilation du carter mo teur soient maintenues dégagées et propres. En cas de pertes de puissance ou de vibrations accrues, aspirez et nettoyez les ouvertures de circulation d'air de refroidissement. 10 Accessoires Utilisez uniquement des patins de ponçage d'origine de Festool. L'utilisation de patins de ponçage de moindre qualité peut provoquer un balourd considérable, entraînant une dégrada tion de la qualité du résultat ainsi que l'usure de l'outil. Vous trouverez les références des accessoires et des outils sur www.festool.fr. 11 Environnement Ne pas jeter l'appareil avec les ordu res ménagères! Veiller à un recycla ge écologique des appareils, accessoires et emballages. Respecter les règlements natio naux en vigueur. Selon la directive européenne relative aux ap pareils électriques et électroniques usagés et sa transposition en droit national, les appareils électriques usagés doivent être collectés à part et recyclés de manière écologique. Des informations relatives aux points de col lecte sont disponibles sur www.festool.com/ environment. Informations relatives aux matières critiques: www.festool.fr/reach 12 Remarques générales

12.1 Informations relatives à la protection

des données L'outil électroportatif contient une puce per mettant l'enregistrement automatique des don nées d'outil et de fonctionnement. Les données enregistrées ne contiennent aucune référence directe aux personnes. Les données peuvent être lues sans contact à l'aide d'appareils spéciaux. Elles sont utilisées par Festool uniquement pour le diagnostic d'er reurs, la gestion des réparations et de la garan tie, ainsi que pour l'amélioration de la qualité et/ou le perfectionnement de l'outil électropor tatif. Toute utilisation des données dépassant ce cadre – sans l'accord exprès du client – est exclue. Français 231 Símbolos Aviso de peligro general Peligro de electrocución Leer el manual de instrucciones y las indicaciones de seguridad. Utilizar protección para los oídos. Utilizar gafas de protección. Conexión del cable de conexión a la red eléctrica Desconexión del cable de conexión a red No depositar en la basura doméstica. Clase de protección II Marcado CE de conformidad La herramienta cuenta con un chip pa ra el almacenamiento de datos. Ver apartado12.1 Consejo, indicación 2 Indicaciones de seguridad
