GEBRUIKSAANWIJZING RTS 400 REQPlus FESTOOL

de Originalbetriebsanleitung - Schwingschleifer 9
en Original Instructions - Orbital sander 14
fr Notice d'utilisation d'origine - Ponceuse vibrante 19
es Manual de instrucciones original - Lijadora orbital 24
it Istruzioni per l'uso originali - Levigatrice oscillanti per microfiniture 29
nl Originele gebruiksaanwijzing - Vlakschuurmachine 34
sv Originalbruksanvisning - Skakslipmaskin 39
fi Alkuperäiset käyttoohjeet - Tasohiomakone 44
da Original brugsanvisning - Rystepudser 49
nb Originalbruksanvisning - Plansiper 54
pt Manual de instruções original - Lixadora vibratória 59
cs Original navodu k obsluze - Vibračni bruska 64
pl Oryginalna instrukcja eksploataci - Szilifierka oscylacyjna 69

RTS 400REQ

DTS 400REQ

Click

2

留

DTS 400REQ
5

RTS 400REQ

nl: EU-conformiteitsverklaring. Wij verklaren en stellen ons ervoor verantwoordelijk dat dit product volledig voldoet aan alle volgende EU-richtlijnen en volgende normen of normatieve documenten daaraan ten grondlag gelegd werden:

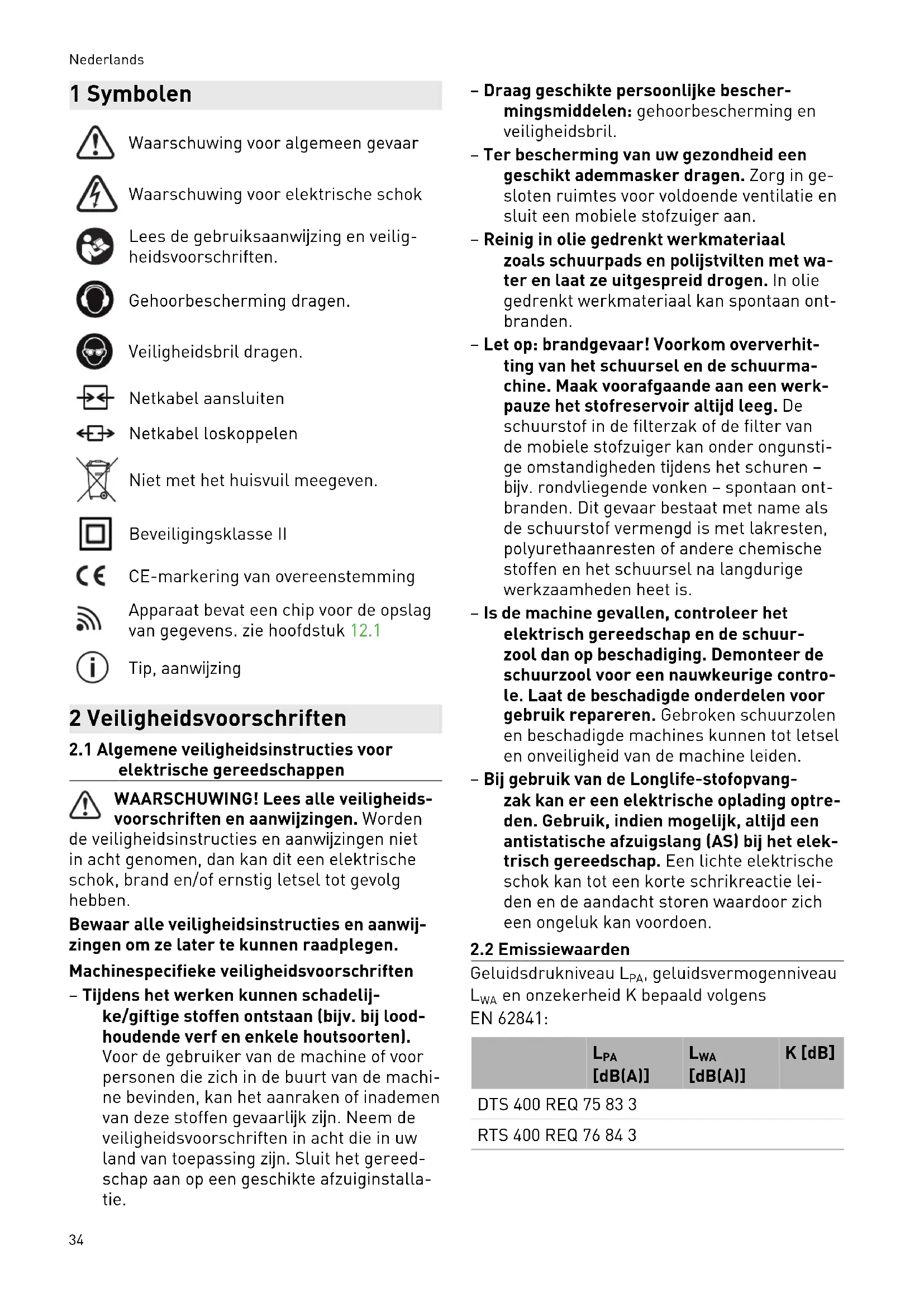

Waarschuwing voor algemeen gevaar

Waarschuwing voor elektrische schok

Lees de gebruiksaanwijzing en veiligheidsvoorschriften.

Gehoorbescherming dragen.

Veiligheidsbril dragen.

Netkabel aansluiten

Netkabel loskoppelen

Niet met het huisvuil meegeven.

Bveiligingsklasse II

CE-markering van overeenstemming

Apparaat bevat een chip voor de opslag van gegevens. zie hoofdstuk 12.1

Tip, aanwijzing

2 Veiligheidsvoorschriften

2.1 Algemene veiligheidsinstructies voor elektrische gereedschappen

WAARSCHUWING! Lees alle veiligheidsvoorschriften en aanwijzingen. Worden

de veiligheidsinstructies en aanwijzingen nicht in acht genomen, dan kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben.

Bewaar alle veiligheidsinstructies en aanwij-zingen om ze later te konnen raadplegen.

Machinespecifiekeveiligheidsvoorschriften

• Tijdens het werkken{kunnen schadelijke/giftige stoffen ontstaan (bijv. bij loodhoudende verf en enkele houtsoorten).

Voor de gebruiker van de machine of voor personen die zich in de buurt van de machine bevinden, kan het aanraken of inademen van deze stoffen gevaarlijk zijn. Neem de veiligheidsvoorschriften in acht die in uw land van toepassing�n. Sluit het gereed-schap aan op een geschikte afzuinstallatie.

Draag geschikte persoonlijke beschermingsmiddelen: gehoorbescherming enveiligheidsbril.
- Ter bescherming van uw gezondheid een geschiktademmasker dragen.Zorg in gesloten ruimtes voor voldoende ventilatie en sluit een mobiele stofzuiger aan.
- Reinig in olie gedrenkt werkmaterial zoals schuurpads en polijstvilen met water en LAST ze uitgespreid drogen. In olie gedrenkt werkmaterial kan spontaan ontbranden.
- Let op: brandgevaar! Voorkom oververhitting van het schuursel en de schuurmachine. Maak voorafgaande aan een werkpauze het stofreservoir aktijd leeg. De schuurstof in de filterzak of de filter van de mobiele stofzuiger kan onder ongunstige omstandigheden tijdens het schuren - bijv. rondvliegende vonden - spontaan ontbranden. Dit gevaar bestaat met name als de schuurstof vermengd is met lakresten, polyurethaanresten of andere chemische stoffen en het schuursel na langdurige werkzaamheden heet is.
- Is de machine geallen, controller het elektrisch gereedschap en de schuurzool dan op beschadiging. Demonteer de schuurzool voor een nauwkeurige contro. Laat de beschadigde onderdelen voor gebruik repareren. Gebroken schuurzolen en beschadigde machines+kunnen tot letsel en onveiligheid van de machine leiden.
Bij gezebruik van de Longlife-stofopvang-zak kan er een elektrische oplading optreden. Gebruik, indien möglichk, alkijd eenantistatische afzuigslang (AS) bij het elektrisch gereedschap. Een lichte elektrische schok kan tot een korte schrikreactie leiden en de aandacht storen waardoor zicheen ongeluk kan voordoen.

2.2 Emissiewaarden

Geluidsdrukniveau L_PA gelidsvermogenniveau Lw an onzekerheid K bepaald volgens EN 62841:

	LPA [dB(A)]	LWA [dB(A)]	K [dB]
DTS 400 REQ 75 83 3
RTS 400 REQ 76 84 3

VOORZICHTIG

Geluidsemissies bij het werkken met elektrische machines{kunnen gehoorbeschadigingveroorzaken.

• Gebruik een gehoorbescherming.

Trillingsemissiewaarde a_h (vectorsom van drie richten) en onzekerheid K bepaald volgens EN 62841:

DTS 400REQRTS400REQ

ah	3,5 m/s2	< 2,5 m/s2
K	1,5 m/s2	1,5 m/s2

De aangegeven emissiewaarden (trilling, geluid)

• maar geschikt om machines te vergelijkken,
• omijdens het gebruik een voorlopige inschatting van de trillings- en geluidsbelasting te make
• en gelden voor de belangrijkste toepassingen van het elektrische gereedschap.

VOORZICHTIG

Emissiewaarden konnen van de aangegeven waarden afwijken. Dit hangt af van het gebruik van de machine en de soort van het bewerkte werkstuk.

• Beoordeel de werkelijkke belastingijdens de gehele bedrijfscylclus.
• Afhankelijk van de werkelijkke belasting要去en passende veiligheidsmaatregelen ter bescherming van de bediener worden vastgelegd.

3 Gebruik volgens de voorschriften

De schuurmachines zijn bedoeld voor het schuren van hout, kunststof, combinatiematerialial, verf/lak, plamuur en soortgelijk materiaal. Er mag geen metaal en asbesthoudend materiaal worden bewerkt.

Vanwege de elektrische verilgheit mag de machine Niet vochtig�n en Niet in een vochtige omgeving worden gebruikt. De machine mag alleen voor droogschuren gebruikt worden.

De gebruiker is aansprakelijk bij gebruik dat Niet volgens de voorschriften plaats-

vindt.

De vermelde afbeeldingen staan in het begin van de gebruiksaanwijzing.

6 Inwerkingstelling

WAARSCHUWING

Ontoelaatbare spanning of frequentie! Risico van ongevallen

• De netspanning en de frequentie van de stroombron dienen met de gegevens op het typeplaatje overeen te stemmen.
  In Noord-Amerika mogen alleen Festoolmachines met een spanningsopgave van 120V / 60Hz worden gebruikt.

VOORZICHTIG

Verhitting van de plug it-aansluiting bij on-volledig vergrendelde bajonetsluiting.

Verbrandingsgevaar

Voor het inschakelen van het elektrisch gereedschap controeren of de bajonetsluiting van de aansluitkabel geheel is geslooten en vergrendeld.

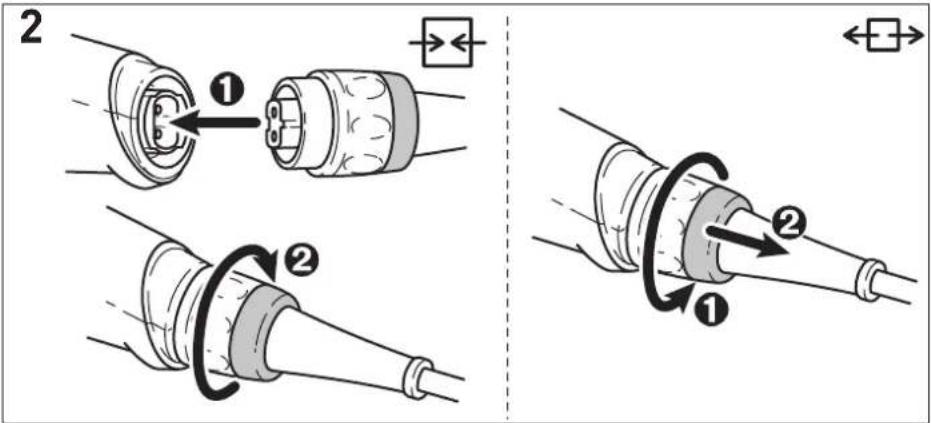

Zie figuur [2] voor het aansluiken en ontkoppelen van het netsnoer -.

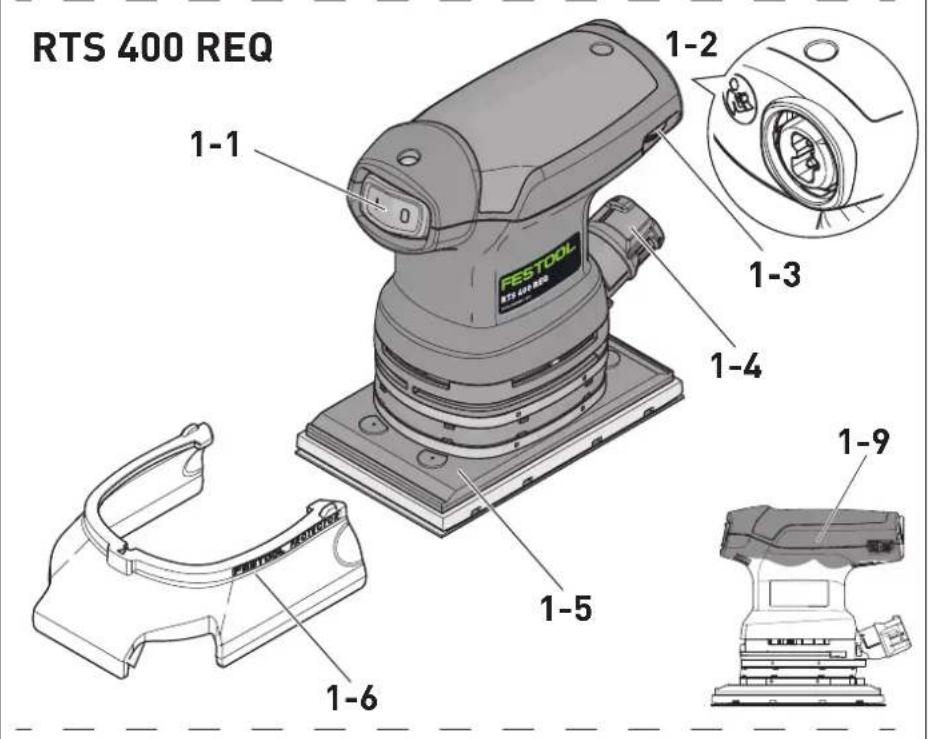

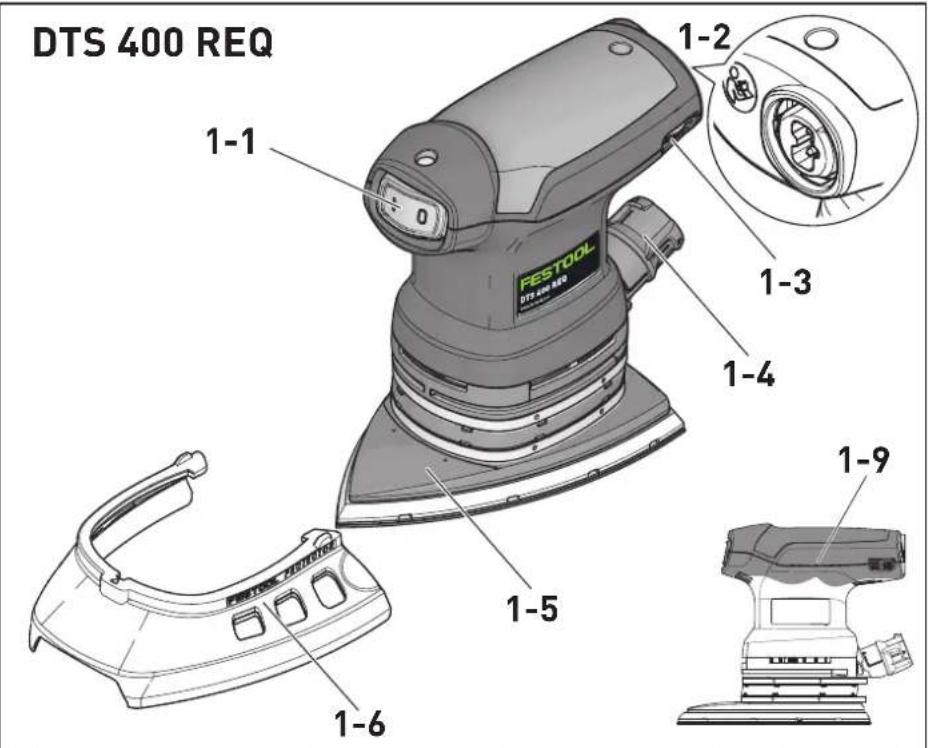

De schakelaar [1-1] dient als in-/uit-schakelaar (I = AAN,0 = UIT)

i Bij stroomuitval of wanneer de stekker uithet stopcontact getrokken wordt, de in-/uit-schakelaar direct in de uit-stand zieten. Dit voorkomt een ongecontroleerdestart van de machine.

7 Installingen

WAARSCHUWING

Gevaar voor letsel, elektrische schokken

Trek vór alle werkzaamheden aan de machine.altijd de stekker uit het stopcontact!

7.1 Elektronica

Zachte aanloop

De elektronisch geregelde zachte aanloop zorgt ervoor dat het elektrische gereedschap stootvrij aanloopt.

Constant toerental

Het vooraf ingestelde motortoerental worden elektronisch constant gehonden. Hierdoor worden bij correct gebruik (passende aandrukkracht) een gelijkblijvende schuursnelheid bereikt.

Toerental instellen

Het toerental kan met de stelknop [1-3]:tussen 6000 en 12000min^-1 worden ingesteld.

Daardoor kurz u de schuursnelheid aan het betreffende materiaal optimaal aanpassen (zie hoofdstuk).

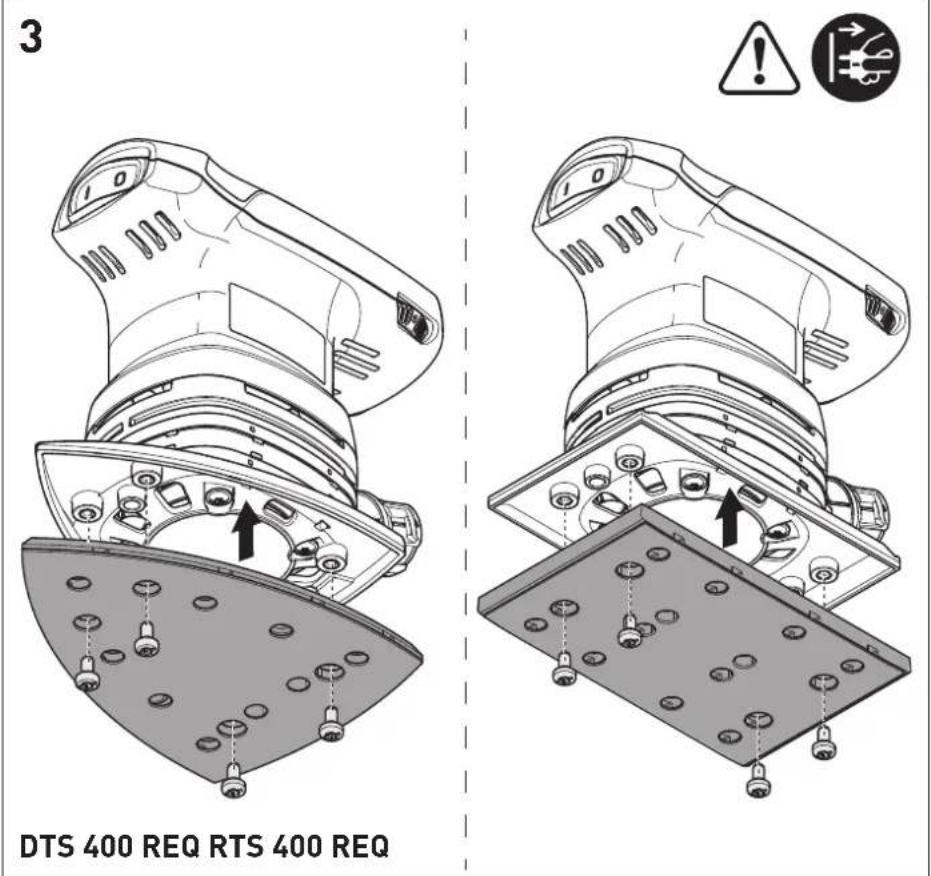

7.2 Schurzool verwisselen [3]

Een optimaal resultaat verkrijgt u alleen met originele accessoires en verbruiks-materialen. Wanneer geen gebruik worden gemaatk van originele accessoires of verbruiks-materialen, dan vervalt de aanspraak op garantie.

Als de StickFix-laag van de schuurzool is afge-sreten, dan kan de gehele schuurzool verran-gen worden:

Draai de vier schroeven los.
Neem de schuurzool waar onderen eraf.
3 Breng de neue schuurzool aan.
Draai de vier schroeven stevig vast (2,5 Nm).

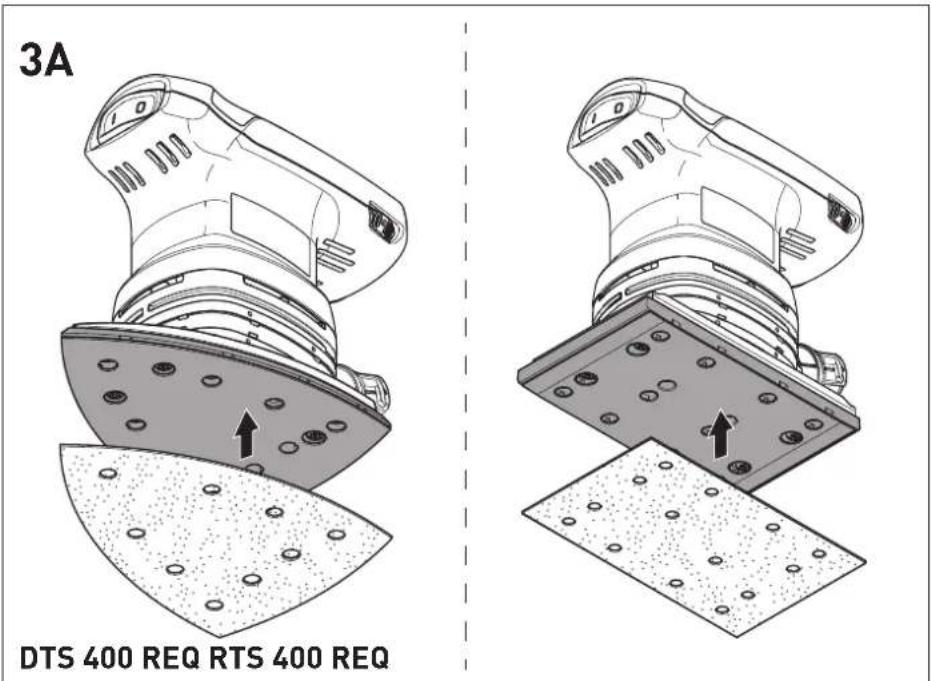

7.3 Schuur-accessoires met StickFix bevestigen [3a]

Op de StickFix-schuurzool kan het waarvoor geschikte StickFix-schuurpapier en StickFix-schuurvlies neln en eenvoudig worden bevestigd.

Druk de zichklevende schuuraccessoires op de schuurzool.

7.4 Afzuiging

WAARSCHUWING

Gevaar voor de gezondheid door stof

Stof kan gevaarlijk zijn voor de gezondheid. Werk waarom nooit zonder afzuiging.
- Volg bij het afzuiigen van gezondheidsbedreigende stoffen algid de nationale voorschriften.

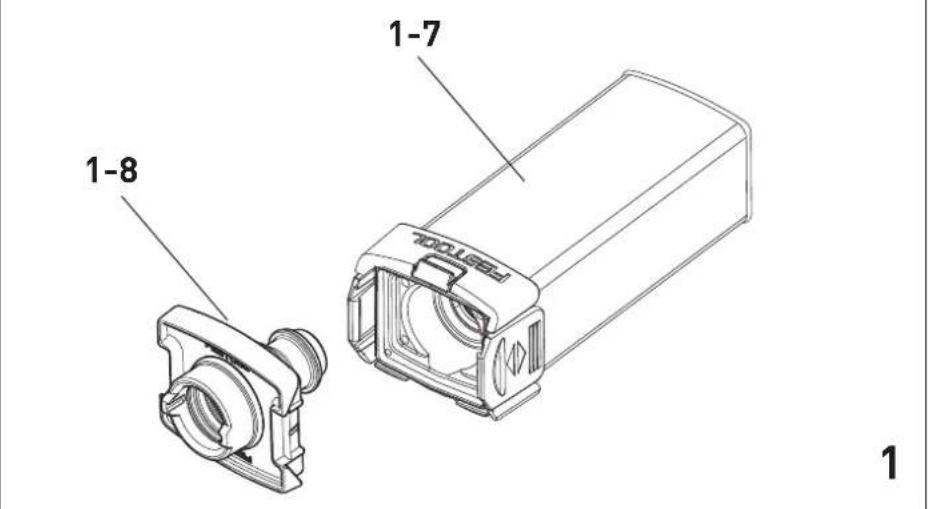

Afzuiging met Longlife-stofzak

De schuurmachines worden standard uitgerust met afzuiging.Het schuurstof worden door de afzuiqopeningen in de steunschijf afgezogen en in de stofzak opgevangen.

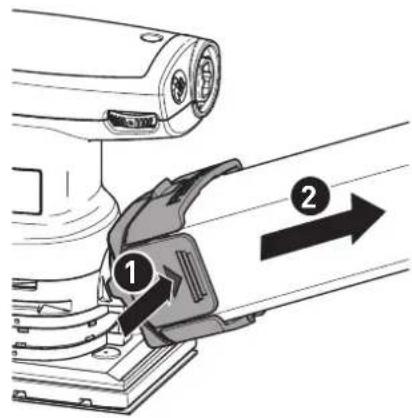

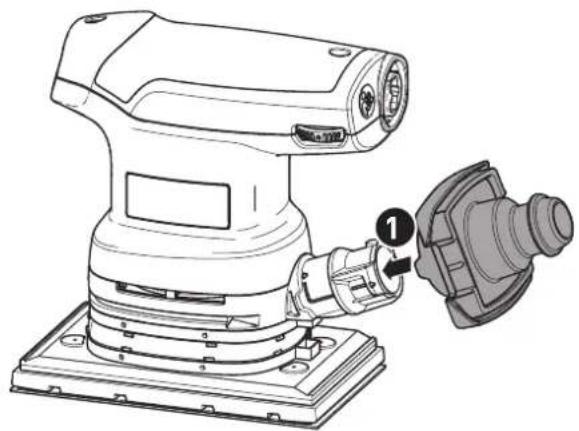

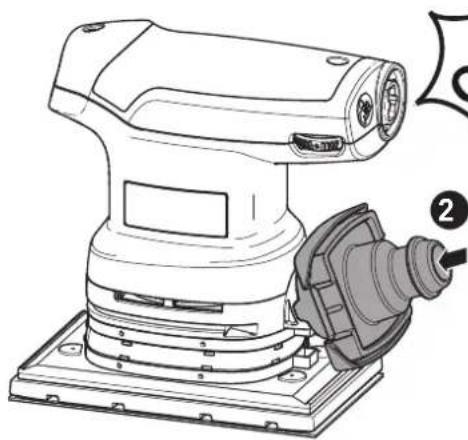

1 Schuif de stofzakadapter op de afzuigaansluiting.
Schuif de stofzak op de adapter tot deze vastklass.

Als het afzuigvermogen minder worden, de stofzak worden geleegd.

Druk de stofzak op de bedieningselementen samen.
Neem de stofzak maarachten eraf.
3 Open de klep op de stofzak.

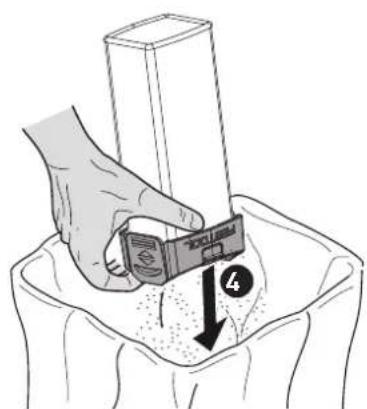

4 Leeg de stofzak en verwijder het afval.

Afzuiging met mobiele Festool-stofzuiger

Omte voorkomen dat bij langdurige schuurwerkzaamheden de stofzak vaak geleegd要去, kan op de afzuigaansluiting [1-4] een mobiele Festool-stofzuiger met een afzuigslang van 27mm diameter worden aangesloten.

Advies: Gebruik een antistatische afzuigslang! Hierdoor kan de elektrische oplading worden gereduceerd.

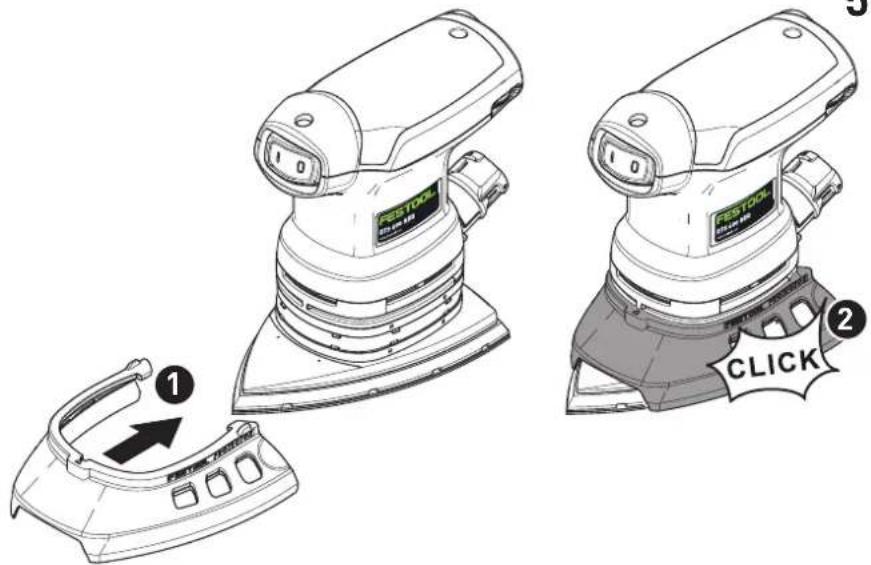

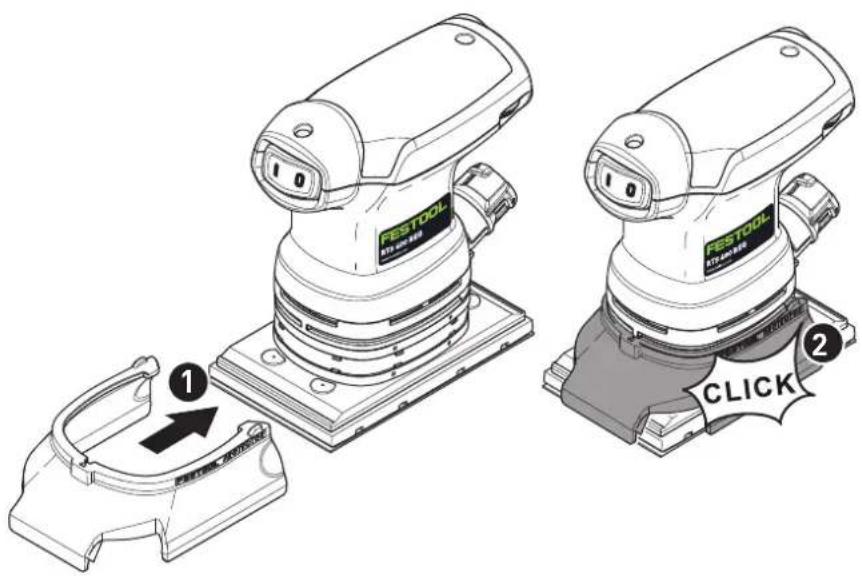

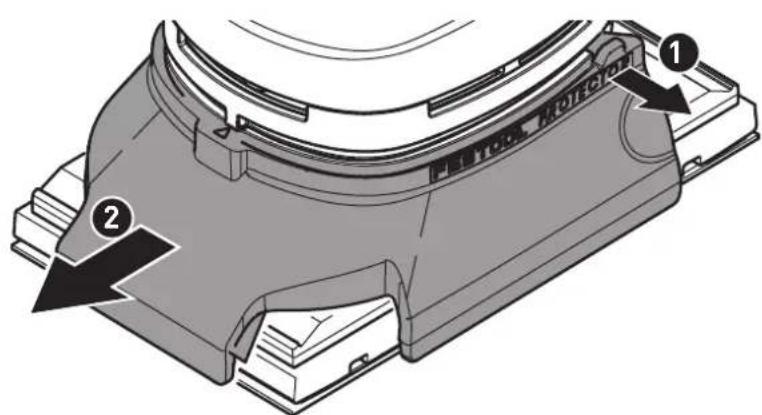

7.5 Randbescherming (protector) [5]

De randbescherming [1-6] voorkomt dat de steunschijf met deijken against een vlak aankomt (bijv. bij het schuren langs een wand of een kozijn), hetgeen tot een beschadiging of een terugslag van de machine zou konnen leiden.

8 Het werken met de machine

WAARSCHUWING

Gevaar voor letsel

• Bevestig het werkstuk algijd zo, dat het tijdens de bewerking Niet kan bewegen.

Neem de volgende aanwijzingen in acht:

• Overbelast de machine Niet door deze te sterk aan te drukken! U krijjt het.best schuurreultaat wonneer u met een matig sterke aandrukkracht werkt. De schuurafname en -kaliteit hangen in principe af van de keuze van het juiste schuurmaterial.
  Bij het werkken in hoeken en langs randen wordt vooral de punt belast en is er spreke van een versterkte warmteontwikkeling. Werk waarom met minder druk.
• Houd de machine voor een veilige geleiding met beiden handen vast aan de handgrep [1-9].

Voor schuurwerkzaamheden raden wij de vol-gende instellingen van de stelknop [1-3]aan:

Schuurwerkzaamheden Stand van de

stelknop

-Schuren met max.afname 5-6
-Afschuren van oude verf
- Schuren van hout en fineer voor het lakken
- Tussenschuren van lak op vlakken

• Schuren van dun opgebrachte grondlak 4-5

• Schuren van hout met schuurvlies
  -Afschuinen van houten delen
  Gladmaken van gregarnde houten oppervlakken

• Schuren van randen van massief 3-4 hout en fineer

• Sponningen van ramen en deuren schuren
• Tussenschuren van lak bij randen
• Opschuren van natuurhouten vensters met schuurbvies
• Gladschuren met schuurvlies van houten oppervlakken voor het beitsen
  -Afschuren van gebeitsste oppervlakken met schuurylvies
  -Met schuurvlies afschuren of verwijderen van overbodige kalkpasta

-Lak tussenschuren op gebeitste oppervlakken 2-3
- Reinigen met schuurvlies van natureurhouten raamsponningen

• Schuren van gebeitste randen 1-2
• Schuren van thermoplastische kunststof

9 Onderhoud en verzorging

WAARSCHUWING

Gevaar voor letsel, elektrische schokken

Vór alle onderhouds- en reinigingswerkzaamheden de stekker.altijd uit het stopcontact trekken!
Alle onderhouds- en reparatiewerkzaam-heden, waaroor het vereist is om de mot- torbehuizing te openen, mogen alleen in een geauthoriseerde onderhoudswerkplaats worden uitgevoerd.

Klantenservice en reparations mogen alleen door de fabrikant of door servicewerkplaatsen uitgevoerd worden. Alleen originele Festool-reserveonderdelen gebruiken.

Meer informatatie: www.festool.nl/service

De machine is met zelfuitschakelbare speciale koolstofborstels uitgerust. Zijn die versleten, dan volgt een automatische stroomonderbreking en komt de machine tot stilstand.

Omdeluchtcirculatie te garanderen, moeten de koellluchtopeningen in de motorbehuizing alkijd vrij en schoon gehonden worden.

Bij afname van het vermogen of verhoogde trillingen de koelluchtopeningen afzuigen en reini-gen.

10 Accessoires

Gebruik alleen originele schuurzolen van Festool. Het gebruik van inferieure schuurzolen kan tot aanzienlijke onbalans leiden, waardoor de kwaliteit van de werkresultaten af- en de slijtage van de machine toeneemt.

De bestelnummers voor accessoires en gereedschap vindt u op www.festool.nl.

11 Milieu

Geef het apparaat Niet met het huisvuil mee! Voer de apparaten, accessoires en verpakkingen op milieuvriendelijk wijze

af. Neem de geldende nationale voorschriften in acht.

Volgens de Europese richtlij inzake gebruikte elektrische en elektronische apparaten en de omzetting hiervan in de nationale wetgeving dienen oude elektrische apparaten gescheidente te worden ingezameld en op milieuvriendelijk wijze te worden afgevoerd.

Informatie over de inzamelpunten vind je op www.festool.com/environment.

Informatie over kritische stoffen:

www.festool.nl/reach

12 Algemene aanwijzingen

12.1 Informatie over geveensbeveiliging

Het elektrische gereedschap bevat een chip voor de automatische opslag van machineen gebruiksgeevens. De opgeslagen geevens hebben geen betrekking op Personen.

De gegevens können met speciale apparaten contactloos uitgelezen worden en worden door Festool uitsluitend gebruikt voor de storingsdiagnose, reparatie- en garantieafwikkeling alsmede voor de verbetering van de kwaliteit of de verdere ontwikkeling van het elektrische gereedschap. Zonder uitdrukkelijke toestemming van de klant worden de gegevens Niet voor andere doeleinden gebruikt.
