WV 75 plus EU II - Essuie-glace Kärcher - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Essuie-glace (nettoyeur de vitres)
Marque	Kärcher
Modèle	WV 75 plus EU II
Poids	0,7 kg
Alimentation	Accumulateur Li-Ion 3,6 V ; Chargeur 5,5 V / 600 mA
Temps de charge	2 heures
Autonomie	20 minutes
Capacité réservoir eau sale	100 ml
Niveau sonore	54 dB(A)
Protection	IP X4
Fonctions principales	Pulvérisation de détergent, aspiration de l'eau sale, essuyage
Accessoires inclus	Appareil de base, chargeur, buse d'aspiration large et étroite, séparateur, bouteille de pulvérisation, extension d'essuyage, tampon microfibre, concentré nettoyant vitres (20 ml)
Entretien	Nettoyer les lèvres à l'eau courante ; tampon d'essuyage lavable en machine à 60°C ; réservoir d'eau sale rincer à l'eau
Sécurité	Ne pas projeter dans les yeux ; ne pas utiliser sur surfaces chaudes ; ne pas introduire d'objets dans les fentes
Pièces détachées	Lèvre extensible large (réf. 2.633-005.0), lèvre étroite (2.633-104.0), tampon microfibre (2.633-100.0), concentré vitres (6.295-302.0)
Utilisation conforme	Nettoyage de surfaces lisses et humides (fenêtres, miroirs, carrelage) ; ne pas aspirer de poussières ni de grandes quantités de liquide (max 25 ml)

FOIRE AUX QUESTIONS - WV 75 plus EU II Kärcher

Comment charger l'accumulateur du Kärcher WV 75 plus ?

Branchez le chargeur dans une prise électrique, puis connectez le câble de charge à la prise située à l'arrière de l'appareil. Le voyant clignote pendant la charge et reste allumé fixe lorsque la batterie est pleine. Temps de charge : environ 2 heures.

Que faire si l'appareil ne démarre pas ?

Vérifiez le voyant : s'il est éteint ou clignote lentement, rechargez l'accumulateur. S'il clignote rapidement, contactez le service après-vente.

Comment nettoyer les lèvres d'aspiration ?

Déverrouillez la buse d'aspiration et le séparateur, puis nettoyez-les à l'eau courante. Pour les lèvres en silicone, retirez-les latéralement, humidifiez la partie arrondie et remontez-les dans le sens inverse si usées.

Pourquoi y a-t-il des stries lors du nettoyage ?

Les stries peuvent être dues à des lèvres encrassées ou usées. Nettoyez ou retournez les lèvres. Vérifiez aussi le dosage du détergent.

La bouteille de pulvérisation ne pulvérise pas, que faire ?

Assurez-vous qu'il y a suffisamment de détergent. Si le mécanisme de pompe est défectueux, contactez le revendeur.

Quel détergent utiliser avec le Kärcher WV 75 plus ?

Utilisez un nettoyant à vitre courant du commerce ou le concentré Kärcher (réf. 6.295-302.0). Pas d'essence ni de détergent moussant. Diluez 20 ml de concentré dans 250 ml d'eau.

Comment ranger l'appareil après utilisation ?

Nettoyez et séchez l'appareil, puis chargez la batterie. Entreposez-le dans un endroit sec.

Peut-on laver le tampon d'essuyage en machine ?

Oui, le tampon microfibre peut être lavé en machine à 60°C maximum, sans adoucissant. Il peut aussi être rincé à l'eau courante.

Quelle est la capacité du réservoir d'eau sale ?

Le réservoir peut contenir 100 ml d'eau sale. Ne dépassez pas le repère de remplissage maximal.

Comment éliminer l'appareil en fin de vie ?

Ne jetez pas l'appareil aux ordures ménagères. Retirez la batterie intégrée en suivant les instructions de la notice et déposez-la dans un point de collecte. L'appareil doit être recyclé.

MODE D'EMPLOI WV 75 plus EU II Kärcher

Consignes de sécurité ..... FR ...3

Mise en service .... FR .. 4

Terminer le travail / nettoyer l'appareil. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Assistance en cas de panne .. FR ... 6

Accessoires en option .....FR...7

Caractéristiques techniques...FR...7

Éliminer l'appareil usé et l'accumulateur .... FR ... 7

Cher client,

Lire cette notice originale avant la première utilisation de votre appareil, se comporter selon ce qu'elle requièrt et la conserver pour une utilisation ultérieure ou pour le propriétaire futur.

Utilisation conforme

• Utiliser cette appareil fonctionnant avec accumulateur uniquement à des fins privées, pour le nettoyage de surfaces humides et lisses comme les fenêtres, les miroirs ou le carrelage. L'appareil ne doit pas aspirer de poussières.
• L'appareil n'est pas adapté pour l'aspiration de grandes quantités de liquides sur des surfaces horizontales, par ex. du liquide provenant d'un verre renversé (max. 25 ml).
• Utiliser cet appareil uniquement en liaison avec des nettoyants à vitre courants dans le commerce (par d'essence, pas de détergent moussant).

- Notre recommandation : concentré de nettoyant à vitre de Kärcher® (cf. chapitre "Accessoires spéciaux").

Toute utilisation sortant du cadre donné est considérée comme non conforme. Le constructeur décline toute responsabilité pour des dommages en résultant, seul l'utilisateur en assume le risque.

Consignes de sécurité

Cet appareil n'est pas destiné à être utilisé par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou manquant d'expérience et/ou de connaissances, sauf si ces mêmes personnes sont sous la supervision d'une personne responsable de leur sécurité ou ont été formées à l'utilisation de l'appareil.

■ Des enfants ne peuvent utiliser l'appareil que s'ils ont plus de 8 ans et s'ils sont sous la surveillance d'une personne compétence ou s'ils ont reçu de sa part des instructions d'utilisation de l'appareil et s'ils ont compris les dangers qui peuvent en résulter.

■ Les enfants ne doivent pas jouer avec l'appareil.

■ Surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil.

■ Le nettoyage et la maintenance par l'utilisateur ne doivent pas être effectués par des enfants sans surveillance.

■ Ne pas introduire d'objets dans les fentes d'aération.

■ Ne pas projeter le jet de pulvérisation dans les yeux.

■ Ne pas orienter le jet de pulvérisation directement sur les moyens d'exploitation qui contiennent des composants électriques, comme par ex. l'espace intérieur des fours.

■ Avant l'application sur des surfaces sensibles (fortement brillantes), tester le tampon d'essuyage en microfibres à un endroit invisible.

Remarques relatives à l'accumulateur

Risque de court-circuit ! Ne pas enficher d'objets conducteurs (par ex. tournevis ou équivalent) dans la douille de chargement.

Le chargement de l'accumulateur n'est permis que avec l'appareil de charge original ci-joint ou avec l'appareil de charge autorisé par Kärcher®.

⚠️Remarques relatives au chargeur

Remplacer le chargeur avec le câble de chargement cas d'endommagement immédiatement par des pièces d'origine.
- Utiliser et entreposer le chargeur uniquement dans des locaux secs, à une température ambiante comprise entre 5 et 40° C.
■ Ne jamais saisir le câble d'alimentation avec des mains mouillées.

L'accu a été contrôlé dans le respect des directives qui s'appliquent pour le transport international et peut être transporté / expédié.

Protection de l'environnement

Les matériaux constitutifs de l'emballage sont recyclables. Ne pas jeter les emballages dans les ordures ménagères, mais les remettre à un système de recyclage.

Les appareils ancien modèle contiennent des matériaux et des substances de qualité recyclables qui ne doivent pas être tout simplement jetés. L'appareil et l'accumulateur qu'il contient ne doivent donc pas être éliminés dans les ordures ménagères. L'élimination se fait gratuitement par des systèmes de reprise et de collecte disponibles localement.

Instructions relatives aux ingrédients (REACH)

Les informations actuelles relatives aux ingrédients se trouvent sous :

Symboles utilisés dans le mode d'emploi

⚠️Danger

Pour un danger immédiat qui peut avoir pour conséquence la mort ou des blessures corporelles graves.

⚠ Avertissement

Pour une situation potentiellement dangereuse qui peut avoir pour conséquence des blessures corporelles graves ou la mort.

Attention

Pour une situation potentiellement dangereuse qui peut avoir pour conséquence des blessures légères ou des dommages matériels.

Mise en service

Description de l'appareil

Contrôler le matériel lors du déballage pour constater des accessoires manquants ou des dommages. Si des dégâts dus au transport sont constatés, il faut en informer le revendeur.

→ Illustrations voir page 2

Illustration 1

1 Appareil de charge avec câble de charge
2 Appareil de base
3 Prise de charge
4 Affichage de charge / de service
5 Pied
6 Poignée
7 Interrupteur MARCHE/ARRET
8 Réservoir d'eau sale, amovible
9 Verrou, réservoir d'eau sale
10 séparateur
11 verrouillage, séparateur
12 Extension avec lèvres extensibles larges
13 Extension avec lèvres extensibles minces
14 verrouillage, buse d'aspiration
15 Bouteille de pulvérisation
16 Levier de pulvérisation
17 Extension d'essuyage
18 bague de fixation pour le porte-balai
19 Tampon d'essuyage en microfibre
20 Concentré de nettoyant à fenêtre

Montage de l'appareil

Illustration 2

→ Enficher la buse d'aspiration sur le séparateur jusqu'à ce qu'elle s'enclenche audiblement.

Remarque : En fonction de la taille et de l'accessibilité de la surface à nettoyer, utiliser la buse d'aspiration correspondante.

Par exemple, une buse d'aspiration étroite

pour les croisillons de fenêtre, une buse d'aspiration large pour une grande fenêtre.

Monter la bouteille de vaporisation et l'extension d'essuyage et remplir de détergent

Remarque : Respecter le fait que la sécurité de transport est annulée au premier actionnement de la tête de pulvérisation.

Monter l'extension d'essuyage

Illustration 3

→ Dévisser la tête de pulvérisation de la bouteille de pulvérisation.
→ Poser l'extension d'essuyage sur la tête de pulvérisation.
→ Fixer l'extension d'essuyage et la tête de pulvérisation avec la bague de fixation.

Illustration 4

→ Tendre le tampon d'essuyage sur l'extension d'essuyage et fixer la bande velcro.

Remplir la bouteille de pulvérisation

Illustration 5

→ Remplir le concentré fourni (1 x 20 ml) dans la bouteille de pulvérisation et remplir ensuite lentement à l'eau claire (donne 250 ml de solution de détergent).

→ Fermer la bouteille.

Charger l'accumulateur

Illustration 6

→ Brancher le chargeur dans une prise de courant réglementairement.

→ Brancher le connecteur du câble de charge sur le côté arrière de l'appareil.

Remarque : L'indicateur de charge / de service clignote pendant le processus de charge. Lorsque l'accumulateur est complètement chargé, l'indicateur est allumé en continu.

Commencer le travail

Nettoyage avec bouteille de pulvérisation et extension d'essuyage

Illustration 7

Pour appliquer le détergent, appuyer sur le levier de pulvérisation de la bouteille et pulvériser uniformément la surface, ensuite décoller la saleté avec un tampon d'essuyage.

Remarque : Rincer le tampon à l'eau courante si nécessaire !

Illustration 8

→ Mettre l'appareil en service, l'indicateur de charge / de service est allumé en continu.

Important : Avant d'utiliser l'appareil, assurez-vous que les lèvres démontables sont exemptes de salissures.

→ Pour aspirer le détergent, tirer l'appareil du haut vers le bas.

Remarque : Les surfaces difficiles à atteindre peuvent être aspirées aussi bien de manière transversale que par la tête (quantité limitée).

Remarque :

Lorsque l'accumulateur est faible, l'indicateur de charge / de service commence à clignoter lentement et l'appareil se met au bout d'un certain temps hors service. Dans ce cas, charger l'accumulateur.

Pendant que le flacon vaporisateur est utilisé, l'appareil peut être mis hors service.

Ainsi, le temps de fonctionnement par chargement de la batterie est sensiblement plus élevé.

Nettoyage sans bouteille de pulvérisation

→ Appliquer le détergent selon les indications du fabricant de la manière habituelle et décoller la saleté.

→ Suite de la procédure comme pour le « Nettoyage avec bouteille de pulvérisation et extension d'essuyage », illustration 8.

Interrompre le travail

Illustration 9

→ Mettre l'appareil hors service et l'arrêter sur le pied d'appui (position de stationnement).

Vider la cuve durant le travail

Si le niveau de remplissage maximal (repère) du réservoir d'eau sale est atteint, vi-der le réservoir.

Illustration 9

→ Mettre l'appareil hors tension.

Illustration 10

→ Tirer le verrou du réservoir d'eau sale et vider le réservoir.
→ Fermer le verrou du bac d'eau sale.

Terminer le travail / nettoyer l'appareil

Illustration 9

→ Mettre l'appareil hors tension.

Illustration 11

→ Tout d'abord, déverrouiller la buse d'aspiration et la retirer du séparateur, puis déverrouiller le séparateur et le retirer également.
→ Nettoyer le séparateur et la buse d'aspiration à l'eau courante (non adapté au lave-vaisselle).

Illustration 12

Attention : l'appareil de base contient des composants électriques, ne pas le nettoyer à l'eau courante !

→ Retirer le réservoir d'eau sale, tourner le verrou et le sortir.
→ Vidanger le réservoir et le rincer à l'eau. Refermer le réservoir.
→ Retirer la garniture d'essuyage du flacon vaporisateur et rincer à l'eau courante. La garniture d'essuyage peut également être lavée au lave-vaisselle à une température maximale de 60°C (sans adoucissant).
→ Laisser sécher l'appareil nettoyé avant de le remonter.
→ Charger l'accumulateur.

Ranger l'appareil

→ Entreposer l'appareil dans des locaux secs.

Assistance en cas de panne

La bouteille de pulvérisation ne pulvérise pas

→ Faire le plein de détergent.
→ Le mécanisme de pompe dans la bouteille de pulvérisation est défectueux, contacter le revendeur.

L'appareil ne démarre pas

Contrôler l'affichage de charge / de service:

→ Pas de signal ou signal clignotant lente- ment : Charger l'accumulateur.
→ Si le signal clignote rapidement : Contacter le revendeur.

Stries pendant le nettoyage

→ Nettoyer la lèvre extensible
→ Retourner la lèvre usée :

Dégager la lèvre démontable latéralement vers l'extérieur. Humecter la lèvre en silicone avec de l'eau ou du détergent au niveau de la partie arrondie. Insérer la lèvre en silicone dans le sens inverse dans la fixation.

→ Si nécessaire, remplacer la lèvre :

Si les deux bords sont usés après le retournement de la lèvre en silicone, cette dernière doit être remplacée par une lèvre en silicone neuve. Remplacer la lèvre en silicone comme décrit ci-dessus.

→ Contrôler le dosage du détergent.

De l'eau s'échappe des fentes d'aération

→ Vider le réservoir d'eau sale (contenance max. 100 ml)

Accessoires en option

Concentré de nettoyant à vitre (4 x 20 ml)

N° de commande : 6.295-302.0

Tampon d'essuyage en microfibre (2 pièce)

N° de commande : 2.633-100.0

Lèvre extensible large (2 en tout)

Référence : 2.633-005.0

lèvre démontable, étroite (2 pièces)

Référence : 2.633-104.0

Caractéristiques techniques

Type de protection IP X4
Volume réservoir d'eau sale	100 ml
Durée de service avec charge d'accumulateur totale	20 min
Tension nominale accu-mulateur	3,6 V
Puissance nominale de l'appareil	12	W
Temps de charge d'un ac-cumulateur vide	2	h
Tension de sortie du chargeur	5,5 V
Courant de sortie du chargeur	600 mA
Niveau de pression acoustique (EN 60704-2-1)	54 dB(A)
Poids 0,7 kg
Type d'accumulateur Li-Ion

Sous réserve de modifications techniques !

Éliminer l'appareil usé et l'accumulateur

Cet appareil contient une batterie intégrée qui doit être démontée avant l'élimination de l'appareil mis au rebut.

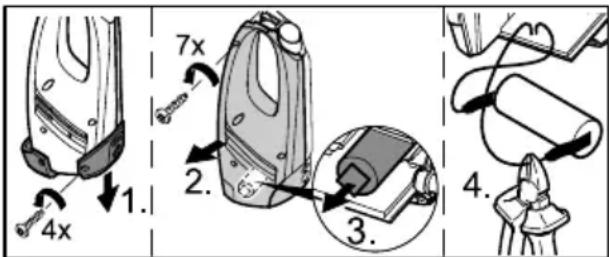

Démonter la batterie et l'éliminer

⚠ Risque de court-circuit

→ Ne toucher aucun contact ou aucun câble.

⚠ Risque d'explosion

→ Ne pas soumettre l'accumulateur à un fort rayonnement solaire, à la chaleur ainsi qu'au feu..

△risque de blessure dû à un court-circuit, à une brûlure à l'acide ou à une fuite de vapeurs irritantes

→ Ne pas ouvrir l'accumulateur.

→ L'ouverture de l'appareil est autorisée exclusivement pour l'élimination de la batterie.
→ Enlever la batterie et l'éliminer dans le respect de l'environnement (points collecteurs ou revendeur).
