Typ produktu	Wycieraczka (myjka do szyb)
Marka	Kärcher
Model	WV 75 plus EU II
Waga	0,7 kg
Zasilanie	Akumulator Li-Ion 3,6 V; Ładowarka 5,5 V / 600 mA
Czas ładowania	2 godziny
Czas pracy	20 minut
Pojemność zbiornika na brudną wodę	100 ml
Poziom hałasu	54 dB(A)
Ochrona	IP X4
Główne funkcje	Rozpylanie detergentu, odsysanie brudnej wody, wycieranie
Akcesoria w zestawie	Urządzenie podstawowe, ładowarka, szeroka i wąska dysza ssąca, separator, butelka z rozpylaczem, przedłużka do wycierania, ściereczka z mikrofibry, koncentrat do mycia szyb (20 ml)
Konserwacja	Czyścić wargi pod bieżącą wodą; ściereczkę wycierającą można prać w pralce w 60°C; zbiornik na brudną wodę przepłukać wodą
Bezpieczeństwo	Nie rozpylać w oczy; nie używać na gorących powierzchniach; nie wkładać przedmiotów do szczelin
Części zamienne	Szeroka warga (nr ref. 2.633-005.0), wąska warga (2.633-104.0), ściereczka z mikrofibry (2.633-100.0), koncentrat do szyb (6.295-302.0)
Zgodne z przeznaczeniem	Czyszczenie gładkich i wilgotnych powierzchni (okna, lustra, płytki); nie odsysać kurzu ani dużych ilości cieczy (maks. 25 ml)

Często zadawane pytania - WV 75 plus EU II Kärcher

Jak naładować akumulator w Kärcher WV 75 plus?

Podłącz ładowarkę do gniazdka elektrycznego, a następnie podłącz kabel ładujący do gniazda z tyłu urządzenia. Wskaźnik miga podczas ładowania i świeci stale, gdy bateria jest pełna. Czas ładowania: około 2 godzin.

Co zrobić, jeśli urządzenie nie uruchamia się?

Sprawdź wskaźnik: jeśli jest wyłączony lub miga wolno, naładuj akumulator. Jeśli miga szybko, skontaktuj się z serwisem.

Jak wyczyścić wargi ssące?

Odblokuj dyszę ssącą i separator, a następnie umyj je pod bieżącą wodą. W przypadku warg silikonowych zdejmij je na boki, zwilż zaokrągloną część i załóż je w przeciwnym kierunku, jeśli są zużyte.

Dlaczego podczas czyszczenia pojawiają się smugi?

Smugi mogą być spowodowane zabrudzonymi lub zużytymi wargami. Wyczyść lub odwróć wargi. Sprawdź również dawkowanie detergentu.

Butelka z rozpylaczem nie rozpyla, co robić?

Upewnij się, że jest wystarczająco dużo detergentu. Jeśli mechanizm pompy jest uszkodzony, skontaktuj się ze sprzedawcą.

Jaki detergent stosować z Kärcher WV 75 plus?

Użyj zwykłego środka do mycia szyb dostępnego w handlu lub koncentratu Kärcher (nr ref. 6.295-302.0). Nie używaj benzyny ani pianotwórczego detergentu. Rozcieńcz 20 ml koncentratu w 250 ml wody.

Jak przechowywać urządzenie po użyciu?

Wyczyść i osusz urządzenie, a następnie naładuj baterię. Przechowuj w suchym miejscu.

Czy można prać ściereczkę wycierającą w pralce?

Tak, ściereczkę z mikrofibry można prać w pralce w maks. 60°C, bez zmiękczacza. Można ją również opłukać pod bieżącą wodą.

Jaka jest pojemność zbiornika na brudną wodę?

Zbiornik może pomieścić 100 ml brudnej wody. Nie przekraczaj oznaczenia maksymalnego napełnienia.

Jak pozbyć się urządzenia po zakończeniu eksploatacji?

Nie wyrzucaj urządzenia do odpadów domowych. Wyjmij wbudowaną baterię zgodnie z instrukcją obsługi i oddaj ją do punktu zbiórki. Urządzenie należy poddać recyklingowi.

INSTRUKCJA OBSŁUGI WV 75 plus EU II Kärcher

Użytkowanie zgodne z prze- znaczeniem PL . . . 3

Wskazówki bezpieczeństwa... PL ...3

Uruchomienie PL . . . 4

Zakończenie pracy / wyczysz- czenie urządzenia ..... PL ...6

Usuwanie usterek.... PL ... 6

Wyposażenie specjalne ..... PL ... 6

Dane techniczne ..... PL ...7

Zużyte urządzenie i akumulatory poddać utylizacji. ..... PL ...7

Szanowny Kliencie!

Przed pierwszym użyciem urządzenia należy przeczytać oryginalną instrukcję obsługi, postępować według jej wskazań i zachować ją do późniejszego wykorzystania lub dla następnego użytkownika.

Użytkowanie zgodne z przeznaczeniem

– Niniejsze urządzenie na baterie należy używać wyłączenie do celów prywatnych, do czyszczenia wilgotnych, gładkich powierzchni, takich jak okna, lustra lub płytki. Nie można zasysać kurzu.
- Urządzenie nie nadaje się do zasysania większych ilości cieczy z poziomych powierzchni np. z przewróconej szklanki (maks. 25 ml).
- Urządzenie to musi być używane tylko w połączeniu ze zwykłymi środkami do czyszczenia okien (żaden spirytus ani oczyszczacz pianowy).

– Polecamy: Koncentrat do czyszczenia okien firmy KÄRCHER (patrz rozdział „Wyposażenie specjalne“).

Każde inne zastosowanie jest niezgodne z przeznaczeniem. Producent nie odpowiada za wynikające z tego szkody; ryzyko ponosi jedynie użytkownik.

Wskazówki bezpieczeństwa

■ Niniejsze urządzenie nie jest przewidziane do użytkowania przez osoby o

ograniczonych możliwościach fizycznych, sensorycznych lub mentalnych albo takie, którym brakuje doświadczenia i/lub wiedzy na temat jego używania, chyba że są one nadzorowane przez osobę odpowiedzialną za ich bezpieczeństwo i otrzymały od niej wskazówki na temat użytkowania urządzenia oraz istniejących zagrożeń.

Dzieci mogą użytkować urządzenie tylko wtedy, gdy mają ponad 8 lat i gdy są one nadzorowane przez osobę odpowiedzialną za ich bezpieczeństwo lub otrzymały od niej wskazówki na temat użytkowania urządzenia i zrozumiały zaistniałe wskutek tego zagrożenia.
■ Dzieci nie mogą się bawić tym urządzeniem.
■ Dzieci powinny być nadzorowane, żeby zapewnić, iż nie bawią się urządzeniem.
Czyszczenie i konserwacja nie może być przeprowadzana przez dzieci bez nadzoru.
■ Nie wprowadzać żadnych przedmiotów do szczelin wentylacyjnych.
■ Strumienia natryskowego nie kierować do oczu.
■ Nie kierować strumienia natryskowego bezpośrednio na środki robocze, które zawierają podzespoły elektryczne, np. wnętrza pieców.
■ Przed użyciem na wrażliwych (wysoko- połyskowych) powierzchniach ściere- czek z weluru pluszowego przetesto- wać na niewidocznym miejscu.

Wskazówki dotyczące akumulatora

■ Niebezpieczeństwo spięcia elektrycznego! Do gniazda ładowania nie wkładać żadnych przedmiotów przewodzących (np. śrubokręta itp.).
■ Ładowanie akumulatora dozwolone jest tylko przy użyciu dołączonej oryginalnej ładowarki lub ładowarek dopuszczonych przez firmę KÄRCHER.

⚠ Wskazówki dotyczące ładowarki

■ W przypadku widocznego uszkodzenia ładowarkę z kablem do ładowania nie-

zwłocznie wymienić na oryginalną część.

■ Używać ładowarkę tylko w suchych po-mieszczeniach, temperatura otoczenia 5 - 40°C.
Nigdy nie dotykać kabla sieciowego mokrą dłonią.

⚠ Wskazówki dotyczące transportu

■ Akumulator został sprawdzony zgodnie z obowiązującymi przepisami przewozów międzynarodowych i można go transportować / wysłać.

Ochrona środowiska

Materiały użyte do opakowania nada- ją się do recyklingu. Opakowania nie zy wrzucać do zwykłych pojemników mieci, lecz do pojemników na surowce ne.

Zużyte urządzenia cenne materiały i surowce, które można poddać recyklingowi i które nie mogą przedostać się do środowiska naturalnego. Urządzenia i znajdującego się w nim akumulatora nie można wyrzucać do śmieci domowych. Utylizacji można dokonać bezpłatnie poprzez lokalnie dostępne punkty zdawcze i zbiorcze.

Wskazówki dotyczące składników (RE-ACH)

Aktualne informacje dotyczące składników znajdują się pod:

Symbole w instrukcji obsługi

⚠ Niebezpieczeństwo

Przy bezpośrednim niebezpieczeństwie, prowadzącym do ciężkich obrażeń ciała lub do śmierci.

⚠Ostrzeżenie

Przy możliwości zaistnienia niebezpiecznej sytuacji mogącej prowadzić do ciężkich obrażeń ciała lub śmierci.

Uwaga

Przy możliwości zaistnienia niebezpiecznej sytuacji mogącej prowadzić do lekkich obrażeń ciała lub szkód materialnych.

Uruchomienie

Opis urządzenia

Podczas rozpakowywania urządzenia należy sprawdzić, czy w opakowaniu znajdują się wszystkie elementy i czy nic nie jest uszkodzone. W przypadku stwierdzenia uszkodzeń w transporcie należy zwrócić się do dystrybutora.

→ Rysunki patrz strona 2

Rysunek 1

1 Ładowarka z kablem do ładowania
2 Urządzenie podstawowe
3 Gniazdo ładowania
4 Wskaźnik naładowania / pracy urządzenia
5 N ó żka
6 Uchwyt
7 W łącznik/ wyłącznik
8 Zbiornik brudnej wody, zdejmowany
9 Zamknięcie, zbiornik brudnej wody
10 Oddzielacz
11 Odblokowanie, oddzielacz
12 Nakładka ze ś ciągaczem, szeroka
13 Nakładka ze ściągaczem, wąska
14 Odblokowanie, dysza ssąca
15 Butla natryskowa
16 Dźwignia natryskowa
17 Nasadka ścierająca
18 Pierścień ustalający do nasadki ściera-jącej
19 Ściereczka z weluru pluszowego
20 Koncentrat do czyszczenia okien

Montaż urządzenia

Rysunek 2

→ Nałożyć dyszę ssącą na oddzielacz, aż się w słyszalny sposób zatrzaśnie.

Wskazówka: Zastosować dyszę ssącą odpowiednią do wielkości i dostępności czyszczonej powierzchni. Na przykład wąską dyszę ssącą należy zastosować do okien szczeblinowych, a szeroką dyszę ssącą do wielkich okien.

Montaż butli natryskowej i nasadki ścierającej i napełnianie środkiem czyszczącym

Wskazówka: Należy pamiętać o tym, że przy pierwszym użyciu głowicy rozprysko- wej opada zabezpieczenie transportowe.

Montaż nasadki ścierającej

Rysunek 3

→ Odkręcić głowicę rozpryskową butli na- tryskowej.
→ Nałożyć nasadkę ścierającą na głowicę rozpryskową.
→ Zabezpieczyć nasadkę ścierającą i głowicę rozpryskową za pomocą pierścienia mocującego.

Rysunek 4

→ Naprężyć ściereczkę na nasadce ście- rającej i zamocować za pomocą taśmy z zatrzaskami.

Napełnianie butli natryskowej

Rysunek 5

→ Nalać dostarczonego koncentratu (1 x 20 ml) do butli natryskowej i powoli dopełnić butlę czystą wodą (powstaje 250 ml roztworu środka czyszczącego).

→ Zamknąć butlę.

Ładowanie akumulatora

Rysunek 6

→ Podłączyć ładowarkę do właściwego gniazda zasilania.

→ Włożyć wtyczkę kabla ładowarki do gniazdka z tyłu urządzenia.

Wskazówka: W czasie procesu ładowania miga wskaźnik naładowania / pracy urządzenia. Gdy akumulator jest w pełni naładowany, wskaźnik świeci się stale.

Rozpoczęcie pracy

Czyszczenie przy użyciu butli natryskowej i nasadki ścierającej

Rysunek 7

W celu nałożenia środka czyszczącego nacisnąć dźwignię natryskową butli, spryskać równomiernie powierzchnię, a następnie brud rozpuścić ściereczką.

Wskazówka: W razie potrzeby, pod-kładkę wymyć pod bieżącą wodą!

Rysunek 8

→ Włączyć urządzenie, wskaźnik naładowania / pracy urządzenia świeci się stałe.

Ważne: Przed zastosowaniem, upewnić się, że ściągacze są pozbawione zanieczyszczeń.

→ W celu zasysania płynu czyszczącego pociągnąć urządzenie z góry na dół.

Wskazówka: Na ciężko dostępnych powierzchniach można pracować prostopadle albo w poprzek (ograniczona ilość).

Wskazówki:

Przy słabym akumulatorze wskaźnik naładowania / pracy urządzenia rozpoczyna lekko migać, a urządzenia po pewnym czasie się wyłącza. W tym wypadku należy naładować akumulator.

W trakcie używania butli natryskowej urządzenie może być wyłączone. W ten sposób znacznie poprawia się czas pracy na każde naładowanie akumulatora.

Czyszczenie bez butli natryskowej

→ Nałożyć w zwykły sposób środek czyszczący zgodnie z danymi producenta i rozpuścić brud.
→ Dalsze postępowanie, jak przy „Czyszczenie przy użyciu butli natryskowej i nasadki ścierającej“, rysunek 8

Przerwanie pracy

Rysunek 9

→ Wyłączyć urządzenie i odstawić je na nóżkę (pozycja parkowania).

Opróżnianie zbiornika podczas pracy

Gdy osiągnięto maks. poziom napełnienia (znacznik) zbiornika brudnej wody, zbiornik należy opróżnić.

Rysunek 9

→ Wyłączyć urządzenie.

Rysunek 10

→ Pociągnąć za mechanizm zamykający zbiornika brudnej wody i opróżnić zbiornik.

→ Zamknąć element zamykający zbiornika brudnej wody.

Zakończenie pracy / wyczyszczenie urządzenia

Rysunek 9

→ Wyłączyć urządzenie.

Rysunek 11

→ Najpierw odblokować dyszę ssącą i zdjąć z oddzielacza, a potem odblokować oddzielacz i również go zdjąć.

→ Oczyćć oddzielacz i dyszę ssącą pod wodą bieżącą (urządzeń nie można myć w zmywarce).

Rysunek 12

Uwaga: Urządzenie podstawowe zawiera podzespoły elektryczne, nie czyścić go pod wodą bieżącą!

→ Zdjąć zbiornik brudnej wody, przekręcić element zamykający i wyjąć go.
→ Opróżniżbiornik i wypłukać wodą. Po- nownie zamknąć zbiornik.
→ Zdjąć ścierkę do kurzu z butli natryskowej i wymyć pod płynącą wodą. Ścierkę do kurzu można też wymyć w pralce do temperatury 60°C (bez użycia płynu zmiękczającego).
→ Pozwolić na wyschnięcie wyczyszczo- nego urządzenia przed jego złożeniem.
→ Naładować akumulator.

Przechowywanie urządzenia

Przechowywać urządzenie w suchym pomieszczeniu.

Usuwanie usterek

Butla natryskowa nie działa

→ Włać środek czyszczący.
→ Mechanizm pompki w butli natryskowej jest uszkodzony, skontaktować się ze sprzedawcą.

Urządzenie nie włącza się

Sprawdzić wskaźnik naładowania / pracy urządzenia:

→ Brak sygnału wzgl. sygnał miga powoli: Naładować akumulator.

→ Przy szybko migającym sygnale: Skontaktować się ze sprzedawcą.

Po czyszczeniu zostają pasy

→ Wyczyścić ściągacz.
→ Obrócić zużyty ściągacz:

Pociągnąć ściągacz silikonowy po boku na zewnątrz. Zwilżyć ściągacz silikono-wy przy zaokrągleniu wodą lub środ-kiem czyszczącym. Ponownie wsunąć ściągacz silikonowy do wspornika od-wrotną stronę.

→ W razie potrzeby wymienić ściągacz: Jeżeli po obróceniu ściągacza silikono- wego obydwie krawędzie są zużyte, ko- nieczne jest wstawienie nowego ściągacza. Wymienić ściągacz silikono- wy w sposób opisany powyżej.
→ Sprawdzić dozowanie środka czyszczącego.

Woda wydostaje się ze szczelin wentylacyjnych

→ Opróżnić zbiornik brudnej wody (maks. 100 ml zawartości).

Wyposażenie specjalne

Koncentrat do czyszczenia okien (4 x 20 ml)

Nr katalogowy: 6.295-302.0

Ściereczka z weluru pluszowego (2 Szt.)

Nr katalogowy: 2.633-100.0

Ściągacz, szeroki (2 sztuki)

Nr katalogowy: 2.633-005.0

Ściągacz, wąski (2 sztuki)

Nr katalogowy: 2.633-104.0

Dane techniczne

Stopień ochrony IP X4
Pojemność zbiornika brudnej wody	100 ml
Czas pracy przy naładowanym akumulatorze	20 min
Napięcie znamionowe akumulatora	3,6 V
Moc znamionowa urządzenia	12	W
Czas ładowania wyładowanego akumulatora	2	h
Napięcie wyjściowe ładowarki	5,5 V
Prąd wyjściowy ładowarki	600	mA
Poziom ciśnienia aku-stycznego (EN 60704-2-1)	54 dB(A)
Masa 0,7 kg
Typ akumulatora Li-Ion

Zmiany techniczne zastrzeżone!

Zużyte urządzenie i akumulatory poddać utylizacji

To urządzenie zawiera wbudowany akumulator, należy go wymontować przed poddaniem utylizacji zużytego urządzenia.

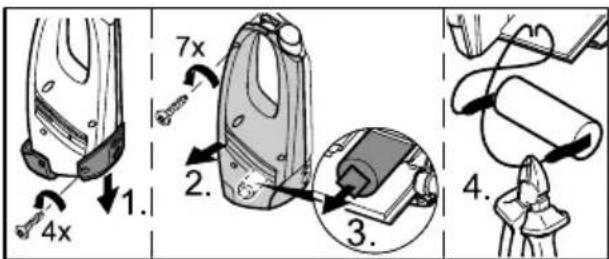

Wymontować akumulator i poddać go utylizacji

⚠ Niebezpieczeństwo zwarcia

→ Nie dotykać styków ani przewodów.

⚠ Niebezpieczeństwo wybuchu

→ Nie poddawać akumulatorów mocnemu promieniowaniu słonecznemu ani działaniu wysokich temperatur ani ognia.

⚠ Niebezpieczeństwo zranienia przez zwarcie, poparzenie środkami żrącymi lub wydostającymi się drażniącymi oparami.

→ Nie otwierać akumulatora.

→ Urządzenie można otworzyć jedynie w celu poddanie akumulatora utylizacji.
→ Wyjąć akumulator i poddać utylizacji przyjaznej do środowiska naturalnego (miejsca zbiorcze albo dystrybutorzy).
