Tipo di prodotto	Tergicristallo (pulitore per vetri)
Marca	Kärcher
Modello	WV 75 plus EU II
Peso	0,7 kg
Alimentazione	Batteria Li-Ion 3,6 V; Caricabatterie 5,5 V / 600 mA
Tempo di ricarica	2 ore
Autonomia	20 minuti
Capacità serbatoio acqua sporca	100 ml
Livello sonoro	54 dB(A)
Protezione	IP X4
Funzioni principali	Spruzzatura detergente, aspirazione acqua sporca, asciugatura
Accessori inclusi	Apparecchio base, caricabatterie, ugello aspirazione largo e stretto, separatore, bottiglia spruzzatrice, prolunga asciugatura, panno in microfibra, concentrato detergente per vetri (20 ml)
Manutenzione	Pulire le labbra con acqua corrente; panno asciugatura lavabile in lavatrice a 60°C; risciacquare il serbatoio acqua sporca con acqua
Sicurezza	Non spruzzare negli occhi; non utilizzare su superfici calde; non introdurre oggetti nelle fessure
Ricambi	Labbro estensibile largo (cod. 2.633-005.0), labbro stretto (2.633-104.0), panno in microfibra (2.633-100.0), concentrato vetri (6.295-302.0)
Utilizzo conforme	Pulizia di superfici lisce e umide (finestre, specchi, piastrelle); non aspirare polvere né grandi quantità di liquido (max 25 ml)

Domande frequenti - WV 75 plus EU II Kärcher

Come caricare la batteria del Kärcher WV 75 plus?

Collegare il caricabatterie a una presa elettrica, quindi collegare il cavo di ricarica alla presa sul retro dell'apparecchio. La spia lampeggia durante la ricarica e rimane accesa fissa quando la batteria è carica. Tempo di ricarica: circa 2 ore.

Cosa fare se l'apparecchio non si accende?

Controllare la spia: se spenta o lampeggiante lentamente, ricaricare la batteria. Se lampeggia rapidamente, contattare il servizio assistenza.

Come pulire le labbra di aspirazione?

Sbloccare l'ugello di aspirazione e il separatore, quindi pulirli con acqua corrente. Per le labbra in silicone, rimuoverle lateralmente, inumidire la parte arrotondata e rimontarle in senso inverso se usurate.

Perché ci sono aloni durante la pulizia?

Gli aloni possono essere dovuti a labbra sporche o usurate. Pulire o capovolgere le labbra. Controllare anche il dosaggio del detergente.

La bottiglia spruzzatrice non spruzza, cosa fare?

Assicurarsi che ci sia abbastanza detergente. Se il meccanismo della pompa è difettoso, contattare il rivenditore.

Quale detergente utilizzare con il Kärcher WV 75 plus?

Utilizzare un comune detergente per vetri o il concentrato Kärcher (cod. 6.295-302.0). Non usare benzina né detergenti schiumogeni. Diluire 20 ml di concentrato in 250 ml di acqua.

Come riporre l'apparecchio dopo l'uso?

Pulire e asciugare l'apparecchio, quindi caricare la batteria. Conservarlo in un luogo asciutto.

Si può lavare il panno asciugatura in lavatrice?

Sì, il panno in microfibra può essere lavato in lavatrice a max 60°C, senza ammorbidente. Può anche essere risciacquato con acqua corrente.

Qual è la capacità del serbatoio dell'acqua sporca?

Il serbatoio può contenere 100 ml di acqua sporca. Non superare il segno di riempimento massimo.

Come smaltire l'apparecchio a fine vita?

Non gettare l'apparecchio nei rifiuti domestici. Rimuovere la batteria integrata seguendo le istruzioni del manuale e smaltirla in un punto di raccolta. L'apparecchio deve essere riciclato.

MANUALE UTENTE WV 75 plus EU II Kärcher

Norme di sicurezza ..... IT ...3

Messa in funzione ..... IT ...4

Terminare il lavoro / Pulire l'apparecchio ..... IT .. 5

Guida alla risoluzione dei guasti IT . . .6

Accessori optional ..... IT ... 6

Smaltimento dell'apparecchio dismesso e della batteria ..... IT ...7

Gentile cliente,

Prima di utilizzare l'apparecchio per la prima volta, leggere le

presenti istruzioni originali, seguirle e conservarle per un uso futuro o in caso di rivendita dell'apparecchio.

Uso conforme a destinazione

• Utilizzare questo apparecchio alimentato da un accumulatore esclusivamtente per l'utilizzo privato per la pulizia di superfici umide e lisce quali finestre, specchi o piastrelle. Non deve essere aspirata alcuna polvere.
• L'apparecchio non è indicato per l'aspirazione di grandi quantità di liquidi da superfici orizzontali quali ad es. da un bicchiere rovesciato (max. 25 ml).
• Usare questo apparecchio solo insieme ai detergenti per vetri comunemente in commercio (non usare spirito, non usare alcun detergente schiumogeno).

- Consigliamo: Concentrato puliscivetro KÄRCHER (vedi capitolo „Accessori speciali“).

Ogni altro utilizzo è considerato non conforme a destinazione. Il produttore non risponde per danni da ciò risultanti e sarà l'utilizzatore ad assumersi qualsiasi relativo rischio.

Norme di sicurezza

- Questo apparecchio non è indicato per essere usato da persone con delle limitate capacità fisiche, sensoriali o mentali e da persone che abbiano poca

esperienza e/o conoscenza dell'apparecchio a meno che non vengano supervisionati per la loro sicurezza da una persona incaricata o che abbiano da questa ricevuto istruzioni su come usare l'apparecchio e dei pericoli da esso derivante.

I bambini possono utilizzare l'apparecchio solo se maggiori dell'età di 8 anni e a meno che non vengano supervisionati per la loro sicurezza da una persona incaricata o che abbiano da questa ricevuto istruzioni su come usare l'apparecchio e dei pericoli da esso derivante.

■ I bambini non devono giocare con l'apparecchio.

■ Sorvegliare i bambini per assicurarsi che non giochi con l'apparecchio.

■ La pulitura e la manutenzione utente non devono essere eseguiti dai bambini senza sorveglianza.

■ Non introdurre nelle feritoie di ventilazione.

■ Non puntare il getto di spruzzo negli occhi.

Non puntare il getto di spruzzo direttamente sui dispositivi che contengono componenti elettrici quali ad es. il vano interno dei forni.

■ Prima dell'utilizzo su superfici sensibili (altamente lucenti) testare il pad di microfibre su un punto non visibile.

Accumulatore

■ Pericolo di corto circuito! Non introdurre oggetti conduttori (p.es. giraviti o simili) nella presa di carica.

La carica dell'accumulatore è consentita solo con l'utilizzo del caricabatterie originale o con caricabatterie autorizzati dalla KÄRCHER.

⚠ Indicazioni per quanto riguarda l'ac- cumulatore

Se un accumulatore con rispettivo cavo dovesse risultare visibilmente danneggiato, sostituirlo immediatamente con un pezzo di ricambio originale.

■ Usare e conservare il caricabatterie solo in ambienti asciutti, temperatura ambiente 5 - 40°C.
■ Non toccare mai la spina di alimentazione con le mani bagnate.

⚠Indicazioni sul trasporto

L'accumulatore è testato secondo le normative rilevanti per il trasporto internazionale e può essere trasportato / spedito.

Protezione dell'ambiente

Tutti gli imballaggi sono riciclabili. Gli imballaggi non vanno gettati nei rifiuti domestici, ma consegnati ai relativi centri di raccolta.

Apparecchi vecchi contengono materiali di valore riciclabili e sostanze che non devono essere dispersi nell'ambiente. L'apparecchio e l'accumulatore all'interno non devono perciò essere smaltiti con i rifiuti domestici. Lo smaltimento può essere eseguito gratuitamente tramite sistemi di consegna e raccolta differenziata disponibili localmente.

Avvertenze sui contenuti (REACH)

Informazioni aggiornate sui contenuti sono disponibili all'indirizzo:

Simboli riportati nel manuale d'uso

⚠️ Pericolo

Per un rischio imminente che determina lesioni gravi o la morte.

⚠️Attenzione

Per una situazione di rischio possibile che potrebbe determinare lesioni gravi o la morte.

Attenzione

Per una situazione di rischio possibile che potrebbe determinare danni leggeri a persone o cose.

Messa in funzione

Descrizione dell'apparecchio

Durante il disimballaggio controllare l'eventuale mancanza di accessori o la presenza di danni del contenuto. Nel caso in cui si riscontrino danni dovuti al trasporto, informare immediatamente il proprio rivenditore.

→ Figure vedi pag. 2

Figura 1

1 Caricabatteria con rispettivo cavo
2 Apparecchio base
3 Presa del caricabatterie
4 Indicatore di ricarica / funzionamento
5 Base
6 Impugnatura
7 Interruttore dell'apparecchio (ON/OFF)
8 Serbatoio dell'acqua sporca, estraibile
9 Chiusura, serbatoio acqua sporca
10 Separatore
11 Sbloccaggio, separatore
12 Supporto con tergivetro, largo
13 Supporto con tergivetro, sottile
14 Sbloccaggio, bocchetta di aspirazione
15 Nebulizzatore
16 Leva di nebulizzazione
17 Sostegno di lavaggio
18 Anello di fissaggio per inserto di lavaggio
19 Panno in microfibra
20 Concentrato puliscivetro

Montare l'apparecchio

Figura 2

→ Infilare la bocchetta di aspirazione sul separatore finché ingrana udibilmente.

Indicazione: Utilizzare la bocchetta di aspirazione a seconda della grandezza e dell'accesso della superficie da pulire. Ad esempio, bocchetta di asporazione stretta per finestre a traversa, bocchetta di aspirazione larga per finestre grandi.

Montare il nebulizzatore ed il sostegno di lavaggio e riempire con il detergente

Avviso: Si prega di osservare che alla prima attivazione della testa di nebulizzazione cade la sicura di trasporto.

Montare il sostegno di lavaggio

Figura 3

→ Svitare la testa di nebulizzazione dal nebulizzatore.

→ Inserire il sostegno di lavaggio sulla testa di nebulizzazione.
→ Bloccare il sostegno di lavaggio e la testa di nebulizzazione con l'anello di fissaggio.

Figura 4

→ Tendere il panno sul sostegno e fissarlo con il nastro a velcro.

Riempire il nebulizzatore

Figura 5

→ Versare il concentrato compreso nella fornitura (1 x 20 ml) nel nebulizzatore e riempire il contenitore lentamente con acqua pulita (risultano 250 ml di soluzione detergente).

→ Chiudere il contenitore.

Caricare l'accumulatore

Figura 6

→ Inserire l'accumulatore in una presa conforme alle normative vigenti.
→ Inserire la spina del cavo di ricarica sul retro dell'apparecchio.

Nota: Durante la ricarica lampeggia la spia di ricarica/funzionamento. Quando l'accumulatore è carico la spia è fissa.

Iniziare a lavorare

Pulizia con nebulizzatore e sostegno di lavaggio

Figura 7

→ Per applicare il detergente premere la leva di nebulizzazione e nebulizzare uniformemente, successivamente rimuovere lo sporco con il panno.
Nota: All'occorrenza pulire il pad sotto acqua corrente!

Figura 8

→ Attivare l'apparecchio, la spia di ricarica / funzionamento è fissa.

Importante: Prima dell'utilizzo accertarsi che i tergivetro non siano sporchi.

→ Per aspirare il liquido detergente tirare l'apparecchio dall'alto verso il basso.

Nota: Le superfici difficilmente raggiungibili possono essere aspirate sia in trasversale oppure a testa in giù (quantità limitata).

Note:

Quando l'accumulatore è scarico l'indicatore di ricarica/funzionamento inizia a lampeggiare lentamente e l'apparecchio si spegne dopo un determinato periodo di tempo. In questo caso ricaricare l'accumulatore.

Mentre il nebulizzatore è in funzione, l'apparecchio può essere spento. In questo modo aumenta notevolmente la durata di funzionamento per ogni ricarica.

Pulizia senza nebulizzatore

→ Applicare il detergente secondo le indicazioni del produttore nel modo conforme e rimuovere lo sporco.
→ Procedere come per „Pulizia con nebulizzatore e sostegno di lavaggio“, Figura 8.

Interrompere i lavori

Figura 9

→ Spegnere l'apparecchio e appoggiarlo sul piede fisso (posizione di parcheggio).

Svuotare il contenitore durante il lavoro

Quando si raggiunge il livello max. di riempimento (contrassegno) del serbatoio dell'acqua sporca, svuotare il serbatoio.

Figura 9

→ Spegnere l'apparecchio.

Figura 10

→ Tirare la chiusura del serbatoio di acqua sporca e svuotare il serbatoio.

→ Chiudere il tappo del serbatoio acqua sporca.

Terminare il lavoro / Pulire l'apparecchio

Figura 9

→ Spegnere l'apparecchio.

Figura 11

→ Sbloccare dapprima la bocchetta di aspirazione e rimuoverla dal separatore, poi sbloccare il separatore e rimuoverlo anche.

→ Pulire il separatore e la bocchetta di aspirazione sotto acqua corrente (non idonei per lavastoviglie).

Figura 12

Attenzione: L'apparecchio di base contiene componenti elettrici, non pulirlo sotto acqua corrente!

→ Rimuovere il serbatoio dell'acqua sporca, ruotare la chiusura ed estrarla.
→ Svuotare il serbatoio e sciacquarlo con l'acqua. Chiudere nuovamente il serbatoio.
→ Rimuovere il panno dal nebulizzatore e pulirlo sotto acqua corrente. Il panno può essere lavato in lavatrice fino a 60 °C (senza l'aggiunta di ammorbidente).
→ Far asciugare l'apparecchio pulito prima dell'assemblaggio.
→ Caricare l'accumulatore.

Deposito dell'apparecchio

→ Conservare l'apparecchio diritto in luoghi asciutti.

Guida alla risoluzione dei guasti

Il nebulizzatore non spruzza

→ Aggiungere il detergente
→ Meccanismo di pompaggio nel nebulizzatore difettoso, contattare il rivenditore.

L'apparecchio non si accende

Controllare l'indicatore di ricarica / funzionamento:

→ Nessun segnale o segnale lampeggian-te lento: Caricare l'accumulatore.
→ Nel caso in cui lampeggia velocemente: Contattare il rivenditore.

Strisce durante la pulizia

→ Pulire il tergivetro.
→ Voltare il tergivetro usurato:
Tirare il tergivetro di silicone lateralmente verso l'esterno. Inumidire il labbro di silicone nella zona dell'arrotondamento con acqua o deter-

gente. Introdurre nuovamente il labbro di silicone nel sostegno nel lato inverso.

→ Sostituire se necessario il tergivetro: Se dopo aver girato il labbro di silicone i due bordi sono usurati, allora è necessario usare un labbro di silicone nuovo. Sostituire il labbro di silicone come descritto sopra.
→ Controllare il dosaggio del liquido detergente.

Fuoriusciuta di acqua dalle feritoie di ventilazione

→ Svuotare il serbatoio dell'acqua sporca (max. 100 ml contenuto).

Accessori optional

Concentrato puliscivetro (4 x 20 ml)

Cod. d'ordin.: 6.295-302.0

Panno in microfibra (2 x)

Cod. d'ordin.: 2.633-100.0

Tergivetro, largo (2 pezzi)

N. ordinazione: 2.633-005.0

Labbra tergivetro, stretto (2 pz.)

N. ordinazione: 2.633-104.0

Dati tecnici

Protezione IP X4
Volume serbatoio di acqua sporca	100 ml
Tempo di funzionamento a carica massima	20 min
Tensione nominale accu-mulatore	3,6 V
Potenza nominale appa-recchio	12	W
Tempo di carica, accumu-latore scarico	2	h
Tensione di uscita carica-batterie	5,5 V
Corrente di uscita carica-batterie	600 mA
Pressione acustica (EN 60704-2-1)	54 dB(A)
Peso 0,7 kg
Tipo accumulatore Li-Ion

Con riserva di modifiche tecniche!

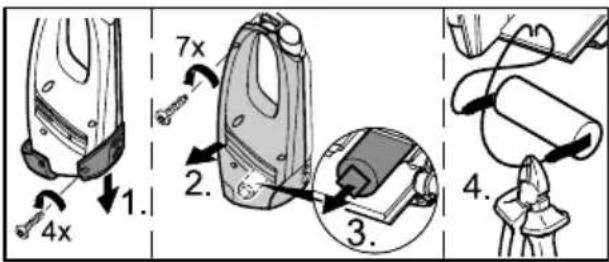

Smaltimento dell'apparecchio dismesso e della batteria

Questo apparecchio contiene una batteria la quale deve essere smontata prima di smaltire l'apparecchio.

⚠️ Pericolo di corto circuito

→ Non toccare nessun contatto o cavo.

⚠️Rischio di esplosioni

→ Non esporre l'accumulatore a forti raggi solari, calore o fuoco.

⚠ Pericolo di lesioni da cortocircuito, bruciatura oppure dalla fuoriuscita di vapori irritanti

→ Non aprire l'accumulatore.

→ L'apparecchio può essere aperto solo per lo smaltimento della batteria.

→ Rimuovere la batteria e smaltirla nel rispetto dell'ambiente (centri di raccolta o rivenditore).
