KSE 1640 - Scie électrique EINHELL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Scie électrique à chaîne
Marque	Einhell
Modèle	KSE 1640
Puissance nominale	1600 W
Longueur de coupe maximale	40 cm
Vitesse de coupe à vitesse nominale	22 m/s
Capacité du réservoir d'huile	85 ml
Poids sans épée ni chaîne	3,6 kg
Temps de frein de chaîne	0,1 seconde
Niveau de puissance acoustique garanti sous charge	100 dB(A)
Niveau de pression acoustique sous charge	94 dB(A)
Accélération poignée arrière en charge	4,2 m/s²
Accélération poignée avant en charge	3,3 m/s²
Catégorie de sécurité	II / double isolation
Frein de chaîne	Oui, déclenché par le protège-main avant
Graissage automatique de la chaîne	Oui, réglable
Commande de sécurité à deux mains	Oui
Protège-chaine inclus	Oui
Rail de guidage (épée)	Longueur 40 cm, pivotant
Alimentation	230 V / 50 Hz
Entretien et nettoyage	Nettoyer les grilles d'aération, vérifier le graissage, affûter la chaîne régulièrement
Pièces détachées disponibles	Rail de guidage réf. 45.003.31, chaîne réf. 45.003.11
Garantie	12 mois

FOIRE AUX QUESTIONS - KSE 1640 EINHELL

Comment démarrer la scie électrique KSE 1640 ?

Pour démarrer, appuyez sur le verrouillage de démarrage (19) et simultanément sur l'interrupteur Marche/Arrêt (18) sur la poignée arrière, ainsi que sur la touche de commutation de la poignée avant. La scie ne fonctionne qu'avec les deux mains.

Comment régler la tension de la chaîne ?

Débranchez la machine. Tournez la vis tendeuse de chaîne (6) dans le sens des aiguilles d'une montre avec un tournevis jusqu'à ce que la chaîne soit bien tendue. La chaîne doit pouvoir être soulevée d'environ 5 mm au milieu du rail à froid. Serrez ensuite la vis du capot.

Comment remplir l'huile de chaîne ?

Nettoyez le bouchon du réservoir d'huile (3), ouvrez-le et remplissez avec de l'huile de chaîne biologique jusqu'au niveau maximum visible sur l'indicateur de niveau (21). Refermez bien.

Comment vérifier le graissage automatique de la chaîne ?

Allumez la scie et maintenez-la à environ 20 cm au-dessus d'un fond clair sans toucher le sol. Si une trace d'huile croissante apparaît, le graissage fonctionne. Sinon, nettoyez le canal de sortie d'huile (4) et le perçage de tension.

Comment utiliser le frein de chaîne ?

Le frein de chaîne se déclenche automatiquement en cas de rebond en poussant le protège-main avant (2) vers l'avant. Pour le desserrer, éteignez la machine et rabattez le protège-main avant en position verticale jusqu'au enclenchement.

Quels types de bois peut-on scier avec cette scie ?

Cette scie est conçue pour scier du bois et des objets en bois. N'utilisez pas pour d'autres matériaux. Évitez les clous, pierres et obstacles métalliques.

Comment affûter la chaîne ?

Il est recommandé de faire affûter la chaîne par un spécialiste. Vous pouvez utiliser un kit d'affûtage adapté en suivant les instructions. Une chaîne émoussée réduit la performance et augmente les risques.

Quelles sont les précautions de sécurité essentielles ?

Portez toujours des lunettes, un casque anti-bruit, des gants et des chaussures de sécurité. Ne sciez pas au-dessus des épaules, utilisez les deux mains, et débranchez la scie avant tout entretien. Évitez de scier avec la pointe du rail pour prévenir les rebonds.

Comment transporter et ranger la scie ?

Débranchez la scie, placez le protège-chaîne sur le rail et la chaîne. Rangez-la dans un endroit sec, à l'abri des enfants, sur une surface plane.

Quel type d'huile utiliser pour la chaîne ?

Utilisez exclusivement de l'huile de graissage de chaîne respectueuse de l'environnement. N'utilisez jamais d'huile usagée. Conservez l'huile dans un récipient conforme.

MODE D'EMPLOI KSE 1640 EINHELL

© Indications pour votre compréhension

△Le panneau de danger particulier signalise que les instructions en question sont très importantes pour la sécurité. Veuillez toujours les suivre pour éviter de graves blessures!

Vous trouverez les illustrations afférantes au texte sur les premières pages. Maintenez-les ouvertes pour étudier les instructions.

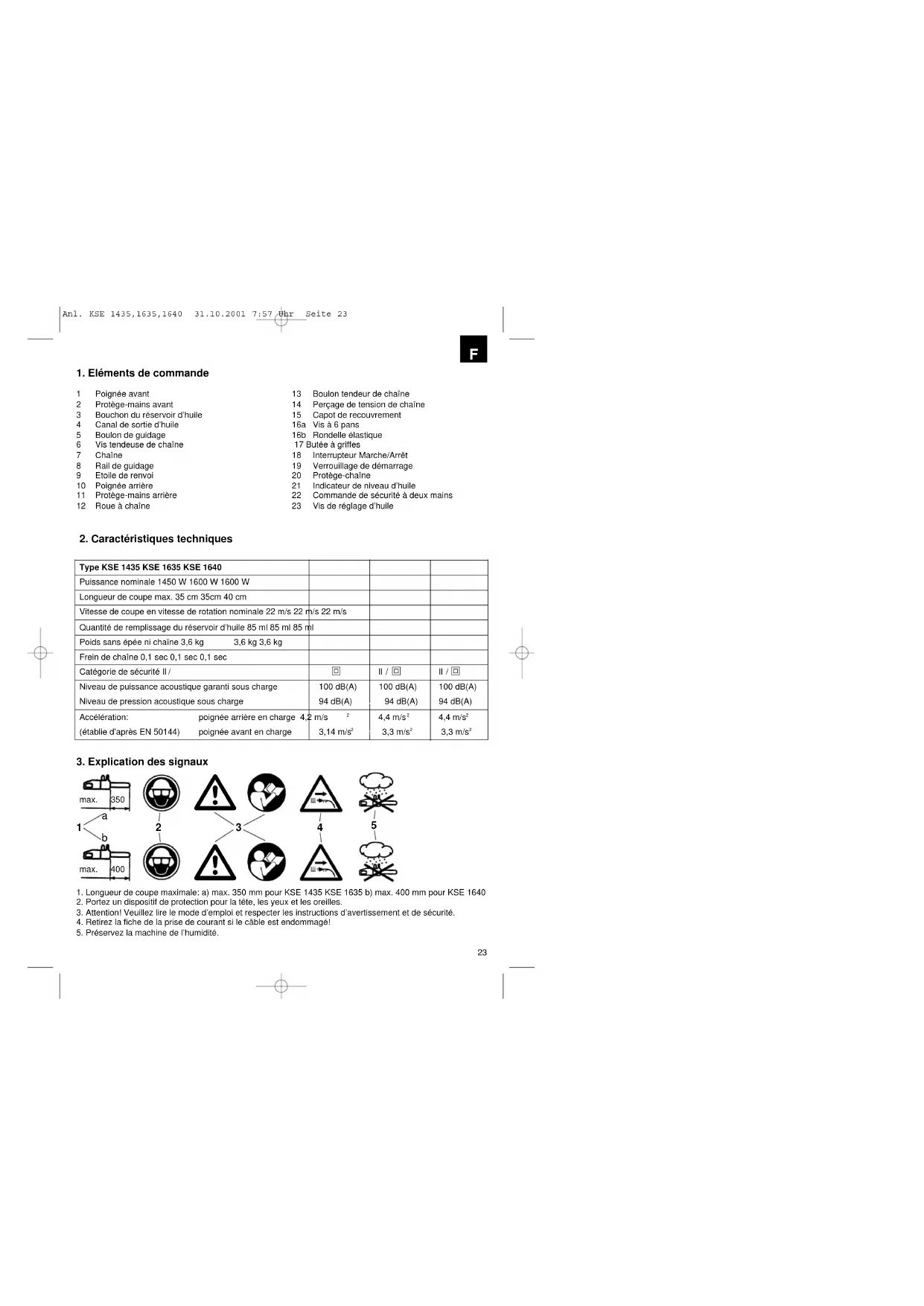

1. Eléments de commande

1 Poignée avant
2 Protège-mains avant
3 Bouchon du réservoir d'huile
4 Canal de sortie d'huile
5 Boulon de guidage
6 Vis tendeuse de chaîne
7 Chaine
8 Rail de guidage
9 Etoile de renvoi
10 Poignée arrière
11 Protège-mains arrière
12 Roue à chaîne
13 Boulon tendeur de chaîne
14 Perçage de tension de chaîne
15 Capot de recouvrement
16a Vis à 6 pans
16b Rondelle élastique
17 Butée à grilles
18 Interrupteur Marche/Arrêt
19 Verrouillage de démarrage
20 Protège-chaine
21 Indicateur de niveau d'huile
22 Commande de sécurité à deux mains
23 Vis de réglage d'huile

2. Caractéristiques techniques

Type KSE 1435 KSE 1635 KSE 1640
Puissance nominale 1450 W 1600 W 1600 W
Longueur de coupe max. 35 cm 35cm 40 cm
Vitesse de coupe en vitesse de rotation nominale 22 m/s 22 m/s 22 m/s
Quantité de remplissage du réservoir d'huile 85 ml 85 ml 85 ml
Poids sans épée ni chaîne 3,6 kg 3,6 kg 3,6 kg
Frein de chaîne 0,1 sec 0,1 sec 0,1 sec
Catégorie de sécurité II /	回	II / 回	II / 回
Niveau de puissance acoustique garanti sous charge	100 dB(A)	100 dB(A)	100 dB(A)
Niveau de pression acoustique sous charge	94 dB(A)	94 dB(A)	94 dB(A)
Accélération: polgnée arrière en charge 4,2 m/s ^2 (établie d'après EN 50144) poignée avant en charge	3,14 m/s ^2	4,4 m/s ^2 3,3 m/s ^2	4,4 m/s ^2 3,3 m/s ^2

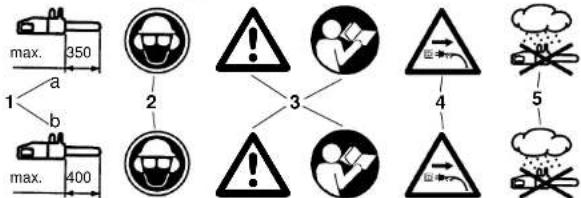

3. Explication des signaux

1. Longueur de coupe maximale: a) max. 350 mm pour KSE 1435 KSE 1635 b) max. 400 mm pour KSE 1640
2. Portez un dispositif de protection pour la tête, les yeux et les oreilles.
3. Attention! Veuillez lire le mode d'emploi et respecter les instructions d'avertissement et de sécurité.
4. Retirez la fiche de la prise de courant si le câble est endommagé!
5. Préservez la machine de l'humidité

F

4. Consignes de sécurité

Veuillez respecter les consignes de sécurité lors de l'utilisation de la machine. Veuillez faire attention à ces instructions pour votre sécurité et celle des autres avant d'utiliser la machine. Conservez ces consignes pour un emploi ultérieur. N'utilisez la scie à chaîne électrique que pour scier du bois (pièces en bois). Toutes les autres sortes d'utilisation sont à vos risques et péris et peuvent être dangereuses. Le constructeur décline toute responsabilité pour les dégâts provoqués par une utilisation contraire aux prescriptions ou par une mauvalse utilisation.

Consignes de sécurité et protection contre les accidents Veuillez lire attentivement le mode d'emploi en entier avant la première mise en service, afin

d'éviter une mauvalse manipulation de la scie à chaîne. Toutes les instructions de manipulation de la scie à chaîne servent également à votre sécurité personnelle! Faltes-vous expliquer la pratique par un spécialiste!

• Vérifiez qu'il n'y a aucun dégât sur la fiche et le câble, avant de brancher la machine. En cas de dommages, faites-les remplacer immédiatement par un spécialiste.
• Les câbles, prises et fiches endommagés ou les câbles de raccordement non conformes aux prescriptions ne peuvent pas être utilisés ! En cas de dommages ou de câble de réseau coupé en deux, retirez immédiatement la fiche de la prise de courant.
  ●Avant de desserrer le frein de chaîne, arrêtez la machine.
• Portez par principe des lunettes et des gants de protection lors de tout travail.
• Portez des vêtements collants et des chaussures de sécurité pour éviter des blessures.
• Pour protéger votre ouïe, portez un casque anti-bruit; des casques avec visière sont avantageux.
  ●Maintenez une position stable lors de tout travail.
  ●Maintenez de l'ordre dans votre zone de travail.
• Protégez-vous contre les décharges électriques: évitez le contact corporel avec des pièces mises à la terre.

• Arrêtez la machine avant de la déposer.
  ●Avant tout travail sur la machine, retirez la fiche de la prise de courant.

• Introduisez la fiche dans la prise de courant uni quement quand la machine est arrêtée.

• La scie à chaîne ne doit être utilisée que par une seule personne. La présence d'autres personnes dans la zone de pivotement de la scie à chaîne est interdite. Faltes particulièrement attention aux enfants et aux animaux.
• La scie ne doit pas être gênée lors du démarrage.
• Maintenez la scie à chaîne à deux mains lors du travail!
• Il est interdit aux enfants et aux adolescents de manipuler la scie à chaîne. Il est fait exception à cette interdiction pour les jeunes de plus de 16 ans sous surveillance, dans le cadre d'une formation. Ne donnez (prêtez) la scie à chaîne qu'à des personnes familiarisées avec ce type et sa manipulation. Passez en tout cas le mode d'emploi aux utilisateurs!
• Veillez à ce que la machine soit conservée hors de portée des enfants!
• Ne peut travailler avec la scie à chaîne que celui qui est bien reposé et en bonne santé, donc en bonne condition physique. Si vous êtes fatigué par le travail, faites des pauses à temps. Après la consommation d'alcool, il est interdit de travailler avec la scie à chaîne.
  ●N'exposez pas la scie à chaîne à la pluie ou au mauvais temps. Veillez à un bon éclairage. N'utilisez pas les outils électriques à proximité de liquides inflammables ou de gaz.
• Si la machine n'est pas utilisée temporairement, elle doit être rangée à un endroit exempt de tout risque pour qui que ce soit.
  ●Fixez bien la butée à griffes avant chaque coupe; ensuite vous pouvez commencer à scier.
• Ne retirez la scie à chaîne du bois qu'avec une chaîne en fonctionnement. Celui qui travaille sans butée, peut être entraîné vers l'avant.
• Il est interdit de travailler sur une échelle, dans un arbre ou d'autres endroits instables. Ne sciez ni au-dessus de la hauteur des épaules ni d'une seule main.
  ●Faites toujours passer le câble de secteur derrière l'utilisateur.
• Faltes toujours passer le câble vers l'arrière de la machine.
• N'utilisez que des accessoires originaux.
• Les machines qui sont utilisées à l'extérieur, doivent être branchées à des déclencheurs par courant de défaut.

• Ne surchargez pas vos outils électriques. Vous travaillerez mieux et en toute sécurité dans la plage de puissance indiquée.

• Utilisez l'outil électrique correct. N'employez pas de machines à faible puissance pour des travaux trop lourds.
  ●N'utilisez pas le câble à des fins inappropriées. Ne portez jamais l'outil électrique par le câble. N'utilisez pas le câble pour retirer la fiche de la prise de courant. Préservez le câble de la chaleur, de l'huile et des arêtes vives.
  ●N'employez à l'extérieur que des câbles de rallonge homologués et marqués à cet effet.

• Employez une surface solide pour la coupe de bois de sciage et de petit bois fin (chevalet, fig. 4). Il ne faut pas empiler le bois, de même une autre personne ne doit pas maintenir le bois avec la main ou le pied.
  ●Bloquez les bois ronds.
  ●Lors de travaux sur une surface inclinée, placez-vous toujours face à la pente.
  ●En cas de travaux de tronçonnage, placez la butée à griffes contre le bois à couper (cf. fig. 4).
• Avant chaque tronçonnage, placez fixement la butée à griffes. C'est seulement maintenant que vous pouvez scler le bois avec une chaîne en marche. Ce faisant, tirez la scie vers le haut par la poignée arrière et guidez-la par la poignée avant. La butée à griffes sert de point d'appui. Pour avancer, exercez une légère pression sur la poignée avant en retirant un peu la scie. Placez la butée à griffes plus bas et tirez de nouveau la poignée arrière vers le haut (cf. fig. 5).
  ●Ne retirez le dispositif de sciage du bois qu'avec une chaîne en marche.
• Si vous réalisez plusieurs coupes, arrêtez la scie électrique après chaque coupe.
• Les coupes de perçage et les coupes longitudinales ne doivent être exécutées que par des personnes spécialement formées à cet effet (risque élevé de rebond; cf. fig. 6).
• Commencez les coupes longitudinales dans un angle aussi plat que possible. Ce faisant, procé dez avec la plus grande précaution car la butée à griffes ne peut pas être utilisée.
• Si la chaîne se coince, la scie à chaîne électrique peut être poussée vers l'utilisateur si la coupe est réalisée avec le côté supérieur du rail. Pour cette raison sciez de préférence avec le côté inférieur du rail, car dans ce cas, la scie s'éloigne du corps dans la direction du bols (cf. fig. 7 et 8).
• Soyez prudent si vous coupez du bois fendu. Des morceaux de bois découpés peuvent être entraînés (risque de blessure!).
• N'utilisez pas la scie à chaîne pour casser et pelleter des morceaux de bois et d'autres objets si vous voulez les enlever.
• Pour l'émondage, vous devriez appuyer la scie à chaîne électrique sur le tronc. Ne sciez en aucun

cas avec la pointe du rail (risque de rebond; cf. fig. 6).

• Les travaux d'émondage ne doivent être exécutés que par des personnes dûment formées! Risque de blessure!
• Faltes particulièrement attention aux branches sous tension. Ne coupez pas de branches qui pendent librement par le bas.
• Ne vous placez pas sur le tronc pour exécuter des travaux d'émondage.
  ●N'utilisez pas la machine pour des travaux forestiers - donc pour l'abattage et l'émondage dans la forêt. Dans ce cas, la rallonge de câble n'assure pas la mobilité et la sécurité nécessaires à l'utilisateur de la sciel
• Pendant l'abattage, tenez-vous uniquement de l'autre côté de l'arbre tombant.
• En reculant après le trait d'abattage, faites attention aux branches tombantes.
• Si vous réalisez des travaux sur une pente, l'utilisateur de la scie doit se placer au-dessus ou à côté du tronc à traiter ou de l'arbre qui se trouve sur le sol.
• Veillez aux troncs d'arbre qui roulent vers vous. Risque de rebond!
• Un rebond de la scie à chaîne peut se produire si la pointe du rail (en particulier le quart supérieur) touche par inadvertance du bois ou d'autres objets solides. Dans ce cas, la scie à chaîne électrique est éjectée sans contrôle et avec une haute énergie vers l'utilisateur de la scie (risque de blessure!).

Pour éviter un rebond, respectez ce qui suit:

●Ne commencez pas à couper par la pointe du rail! Observez toujours la pointe du rail.
- Ne sciez jamais avec la pointe du rail! Faites attention si vous continuez des coupes déjà commencées.
- Commencez à scler avec une chaîne en rotation! - Affûtez la chaîne toujours correctement.
- Ne sciez jamais plusieurs branches en une seule fols. Si vous exécutez des travaux d'émondage, veillez à ce qu'aucune autre branche ne soit touchée.
●Pendant le tronçonnage, prenez garde aux troncs qui se trouvent très près. Utilisez de préférence un chevalet.

5. Transport de la scie à chaîne

En cas de transport de la scie à chaîne retirez la fiche de la prise de courant et posez le protège-chaîne sur le rail et la chaîne. Si plusieurs coupes seront effectuées avec la scie à chaîne, elle doit être arrêté entre chaque coupe.

F

6. Avant la mise en service

La tension du secteur doit correspondre aux données inscrites sur la plaque signalétique de la machine. Avant de commencer tout travail, vérifiez que la scie à chaîne fonctionne irréprochablement et que l'état est conforme aux prescriptions de sécurité de fonctionnement. Avant tout travail, contrôlez le fonctionnement de graissage de la chaîne et le niveau d'huile (cf. fig. 9). Si l'huile se trouve à env. 5 mm au-dessus de la ligne inférieure (marqué sur la figure avec "Min"), il faut remplir d'huile. Si l'huile se trouve au-dessus de cette marque, vous travaillez dans la zone sûre. Allumez la scie et maintenez-la sur un fond clair. Attention, la scie à chaîne ne doit pas toucher le sol; par conséquent, maintenez une distance de sécurité d'env. 20 cm. Si une trace d'huile croissante se manifeste, le graissage de la chaîne fonctionne parfaitement. Si aucune trace d'huile ne se manifeste, nettoyez éventuellement le canal de sortie d'huile (4), le porçage de tension de chaîne supérieur (14) et le canal d'huile ou confiez la machine au service après-vente (à ce propos, lisez absolument le paragraphe "Remplir l'huile de chaîne et graissage de la chaîne"). Vérifiez la tension de la chaîne, retendez-la éventuellement (cf.paragraphe "Tension de la chaîne"). Contrôlez le fonctionnement du frein de chaîne (voir également "Desserrage du frein de chaîne").

7. Montage du rail de guidage et de la chaîne

La fiche ne doit pas être branchée. - Attention! Le protège-main avant (2) doit toujours être dans la position la plus haute (verticale).

Le rail de guidage et la chaîne sont livrés non montés. Pour le montage, dévissez d'abord la vis/la rondelle élastique (16 a-b) et enlevez le capot de recouvrement du carter du frein (15). Le boulon tendeur de chaîne (13) doit se trouver au milieu du rail (5). Le cas échéant, retendez le boulon tendeur de chaîne avec la vis tendeuse de chaîne (6). Pour vous protéger contre des blessures provoquées par les arêtes de coupe, il est nécessaire de porter des gants pour le montage ainsi que pour le réglage de tension et le contrôle final. Vous devez faire attention au sens de coupe des dents avant de monter le rail de guidage avec la chaîne. Le sens de marche est indiqué par une flèche sur le capot de recouvrement (15). Pour déterminer le sens de coupe, retournez éventuellement la chaîne (7). Maintenez le rail de guidage (8) verticalement avec la pointe vers le haut et posez la chaîne (7), en commençant par la pointe du rail. Montez ensuite le rail de guidage avec la chaîne comme suit : appliquez le rail de guidage

avec la chaîne sur boulon de guidage (5) et/ou sur le boulon tendeur de chaîne (13). Posez la chaîne autour de la roue à chaîne (12); assurez-vous que la chaîne est bien montée (cf. fig. position 7). Placez le capot de recouvrement (15) et serrez-le doucement avec la rondelle élastique/la vis (16a+b). Ensuite tendez correctement la chaîne à scier:

8. Réglage de la tension de la chaîne Débranchez la machine avant tout travail! Portez des gants de protection !

Veillez à ce que la chaîne (7) soit dans la rainure de guidage du rail (8) ! Tournez la vis tendeuse de chaîne (6) vers la droite dans le sens des aiguilles d'une montre à l'aide d'un tournevis cruciforme jusqu'à ce que la chaîne soit bien tendue. Ensuite, le rail de guidage doit être pressé vers le haut pendant que l'on resserre la vis (16a). Vérifiez encore une lois la tension de la chaîne (cf. fig. 10). Ne tendez pas trop la chaîne. On doit pouvoir détacher la chaîne d'environ 5 mm au milieu du rail de guidage lorsqu'elle est à l'état froid. Serrez bien la vis (16a).

En cas d'échauffement, la chaîne s'élargit et pend. La chaîne risque de sauter. Retendez au besoin. Si la chaîne a été retendue à l'état chaud, elle doit être absolument détendue après la fin du travail de sciage. Sinon, des tensions élevées apparaîtralent lors du refroidissement, tensions dues à la rétraction de la chaîne. Une nouvelle chaîne a besoin d'un temps de mise en fonctionnement d'environ 5 minutes. Le graissage suffisant de la chaîne est alors très important. Après la mise en fonctionnement, vérifiez la tension de la chaîne, voire retendez la

9. Remplir d'huile de chaîne

Nettoyez le bouchon du réservoir d'huile (3) avant d'ouvrir, pour éviter la pénétration de saletés dans le réservoir. Contrôlez le contenu du réservoir d'huile pendant les travaux de sciage à l'aide de l'indicateur de niveau d'huile (21). Fermez bien le bouchon du réservoir d'huile (3) et enlevez éventuellement l'huile ayant coulé.

10. Graissage de la chaîne

Pour éviter une usure excessive, la chaîne et le rail de guidage doivent être graissés également pendant le fonctionnement. Le graissage se fait automatiquement. Ne jamais travailler sans graissage de la chaîne. Toute la garniture de coupe se détérolerera en peu de temps si la chaîne travaille à sec. De ce fait, contrôlez le graissage de la chaîne et le niveau d'huile avant chaque opération de sciage (fig. 9). Ne mettez jamais la scie à chaîne en service si le niveau d'huile se trouve au-dessous de la marque minimum (fig. 9).

●Minimum - Si le niveau d'huile est seulement visible à 5 mm de la ligne basse de l'indicateur d'huile (21), l'huile doit être remplie.
●Maximum - Remplissez d'huile jusqu'à ce que le verre-regard soit plein.

11. Contrôle du graissage automatique

Avant de commencer le travail, contrôlez le fonctionnement de graissage de la chaîne et le niveau d'huile. Allumez la scie à chaîne et maintenez-la sur un fond clair. Attention, la scie à chaîne ne doit pas toucher le sol; c'est pourquoi il faut respecter une distance de sécurité d'env. 20 cm. Si une trace d'huile croissante se manifeste, le graissage de la chaîne fonctionne parfaitement. Si aucune trace d'huile n'apparaît, nettoyez éventuellement le canal de sortie d'huile (4), le perçage supérieur de tension de la chaîne (14) et le canal d'huile, ou faites appel au service après-vente (fig. 3).

Réglage du débit d'huile Le réglage du débit d'huile s'effectue à l'alde de la vis de réglage d'huile (23). Pour le bois humide ou plus mou, le débit d'huile peut être réduit (tournez la vis de réglage d'huile dans le sens des aiguilles d'une montre). Dans le cas de bois dur et sec, au contraire, une plus grande quantité d'huile est nécessaire pour le graissage (tournez la vis de réglage d'huile dans le sens inverse des aiguilles d'une montre).

12. Huile de graissage de la chaîne

La durée de vie des scies à chaîne et des rails de guidage dépend en grande partie de la qualité de l'huile utilisée. L'emploi d'huile usagée est interdité! Employez uniquement de l'huile de graissage de chaîne respectant l'environnement. Ne conserver l'huile de graissage de chaîne que dans des récipients conformes aux normes.

13. Rail de guidage

Au niveau du renvoi et du côté inférieur, le rail de guidage (8) est particulièrement sollicité. Pour éviter l'usure d'un seul côté, tournez le rail de guidage (8) après chaque affûtage de la chaîne.

14. Roue à chaîne

La sollicitation de la roue à chaîne (12) est particulièrement importante. Si elle montre de fortes traces d'usure sur les dents, elle doit être absolument remplacée. Une roue à chaîne usée diminue la durée de vie de la scie à chaîne. Faltes remplacer la roue à chaîne par un spécialiste ou par un atelier du service après-vente.

15. Protège-chaine

Le protège-chaîne (20) doit être mis sur la chaîne et sur l'épée immédiatement après le travail ou en cas de transport.

16. Frein de chaîne

En cas d'un rebond de la scie à chaîne, le fein de chaîne est déclenché par le protège-main avant (2). Le protège-main avant (2) doit être poussé vers l'avant du revers de la main. Ainsi le frein de chaîne arrête la scie à chaîne, voire le moteur, en 0,10 sec

17. Desserrage du frein de chaîne

Pour remettre votre sce à chaîne en état de fonctionnement, il faut desserrer à nouveau le blocage de la chaîne. Eteindre d'abord la machine. Puis rabattez le protège-main avant (2) dans sa position de départ verticale jusqu'à ce qu'il soit fermement enclenché. Le frein de chaîne est ainsi à nouveau capable de fonctionner.

18. Affûter la chaîne de la scie

Votre chaîne est affûtée rapidement et correctement par un spécialiste. Vous obtiendrez chez un spécialiste aussi du matériel d'affûtage de la chaîne (apparells à limes) avec lequel vous pourrez affûter vous-même votre chaîne. Veuillez respecter le mode d'emploi correspondant.

Entretenez votre outil avec soin.

Maintenez vos outils affûtés et propres, pour pouvoir bien travailler et en toute sécurité. Respectez les prescriptions d'entretien et les indications relatives au remplacement des outils.

19. Mise en service

Portez toujours des lunettes de sécurité, un casque anti-bruit, des chaussures de protection et des vêtements de travail solides lors de tout travail !

N'utilisez la scie à chaîne qu'avec une railonge homologuée d'une épaisseur d'isolation prescrite, et des raccords pour usage extérieur (câble en caoutchouc homologué), allant sur les fiches de la machine. La scie à chaîne est équipée d'une commande de sécurité à deux mains. Elle fonctionne uniquement si vous actionnez avec une main la touche de commutation sur la poignée avant (1) et simultanément avec l'autre main l'interrupteur sur la poignée arrière (10).

Si la scie à chaîne ne fonctionne pas, le frein de chaîne doit être desserré à l'aide du protège-main avant (2). Lisez absolument à ce propos le paragraphe „Frein de chaîne“ et „Desserrage du frein de la chaîne“.

Après la mise en marche, la scie à chaîne fonctionne aussitôt à très grande vitesse.

Arrêter: Pour arrêter la machine, il faut lâcher l'interrupteur sur la poignée avant (1) ou l'interrupteur Marche/Arrêt (18) sur la poignée arrière.

Après chaque travail avec la scie à chaîne vous devriez nettoyer la chaîne et le rail de guidage. Remettez le protège-chaîne.

Protection de l'appareil

La machine ne doit pas être utilisée par temps de pluie ou dans un environnement humide.

Retirez immédiatement la fiche de la prise de courant si le câble de rallonge est endommagé. Un câble endommagé ne doit plus être utilisé.

Contrôlez si votre appareil est endommagé. - Avant d'utiliser l'outil, vérifiez soigneusement le parfait fonctionnement conforme aux instructions des dispositifs de sécurité ou des pièces légèrement endommagées. Vérifiez si le fonctionnement des éléments en mouvement est correct. Toutes les pièces doivent être correctement montées et remplir toutes les conditions pour assurer le fonctionnement impeccable de la machine. Tout dispositif de sécurité et toute pièce endommagé doit être immédiatement réparé ou remplacé dans un atelier du service après-vente ou par la ISC GmbH, sauf autre indication dans le mode d'emploi.

Consigne de travail

Rebond de la scie à chaîne

Fig. 6

Vous évitez des accidents avec la scie à chaîne, lorsque vous ne sciez pas avec la pointe du rail; la scie à chaîne peut sauter en un éclair. Portez votre équipement de sécurité complet lors du travail avec la scie à chaîne.

Un rebond est un mouvement du rail de guidage vers le haut et/ou vers l'arrière, qui peut se produire si la chaîne à scier rencontre de façon inattendue un obstacle à la pointe du rail de guidage.

Fixez votre pièce à travailler. Utilisez des dispositifs de serrage pour bien fixer la pièce. Ceci permet une utilisation sûre de la machine avec les deux mains.

Le rebond entraîne un comportement incontrôlable de la scie à chaîne. Il y a alors risque de blessure grave. Ne sciez pas avec une chaîne non tendue ni une chaîne émoussée. Une chaîne qui n'est pas affûtée de façon adéquate, augmente le risque de rebond. Ne sciez jamais au dessus du niveau des épaules.

20. Conseils d'utilisation

Scier le bois

(cf. fig. 4 et 5)

Veuillez respecter toutes les prescriptions de sécurité et procéder comme suit pour le sciage du bois :

Posez le bois de façon stable. Fixez bien les morceaux de bois courts avant de scier. Ne sciez que du bois ou des objets en bois. Faites attention lors du sciage à ce qu'aucune pierre, clou etc. ne soient touchés. Ceux-ci pourraient être éjectés et endommager la chaîne. Evitez le contact de la scie à chaîne en marche avec des clôtures en fil de fer ou avec le sol. Si possible, étayez la machine lors de

l'émondage. Dans ce cas, ne sciez pas avec la pointe du rail. Faites attention aux obstacles tels que des souches d'arbre, des racines, des fossés et des buttes. Risque de trébucher!

Attention:

La scie doit fonctionner immédiatement avant de toucher le bois !

Mettre en marche : pressez le verrouillage de démarrage (19) et l'interrupteur Marche/Arrêt (18) ainsi que la touche de commutation sur la poignée avant.

Mettez la griffe la plus basse (17) contre le bois. Relevez la scie à chaîne par la poignée arrière (10) et sciez dans le bols Reculez légèrement la scie à chaîne et mettez la griffe (17) plus bas. Attention en cas de coupe de bols fendu. Des morceaux de bois peuvent être emportés.

Arrêter : Lâchez l'interrupteur Marche/Arrêt ou la touche de commutation sur la poignée avant.

Retirez la fiche de la prise de courant.

Bois sous tension

Figure 10.1: Tronc sous tension du côté

supérieur

Danger: l'arbre saute vers le haut!

Figure 10.2: Tronc sous tension du côté inférieur Danger: l'arbre s'éjecte vers le bas !

Figure 10.3: Troncs épais et tension élevée Danger: l'arbre saute brusquement avec une force énorme !

Figure 10.4: Tronc sous tension latéralement Danger: le tronc saute vers le côté.

Abattre des arbres

Respectez toutes les prescriptions de sécurité et procédez comme suit pour abattre les arbres: Avec la scie à chaîne vous devez seulement abattre des arbres dont le diamètre est inférieur à la longueur du rail de guidage! N'essayez jamais de libérer la scie à chaîne coïncée lorsque le moteur fonctionne. Libérez la chaîne coïncée au moyen d'une cale en bois !

Attention:

Zones à risques: les arbres qui tombent peuvent entraîner d'autres arbres, c'est pourquoi on prend comme zone à risques (zone de chute) le double de la longueur de l'arbre (fig. 11).

L'abattage des arbres est dangereux et doit être appris. Si vous êtes débutant ou sans expérience, ne vous lancez pas dans l'abattage ! Faites d'abord un stage d'abattage.

(fig. 12).

Direction de la chute

• Calculz de d'abord la direction de la chute en prenant en compte à l'avance le centre de masse de la crime de l'arbre et le sens du vent. La scie à chaîne doit obligatoirement fonctionner avant d'entrer en contact avec le bols. Mettez la scie à chaîne en marche. Sciez une entaille dans le sens de chute de l'arbre. Faites un trait de scie horizontal (trait d'abattage) sur le côté opposé à celui de l'entaille.
  ●Taillez une entaille d'abattage: ceci donne à l'arbre orientation et guidage.
• Vérifiez la direction de la chute: si vous devez corriger l'entaille d'abattage, sciez toujours sur toute la largeur.
  ●Criez „Ça tombe!”.
• Ce n'est que maintenant que vous pouvez procéder au trait d'abattage: il doit être plus haut que le niveau de la base de l'entaille d'abattage. Placez des cales à temps.

●Laissez une ligne destinée à la rupture: elle sert de charnière. Si vous coupez cette ligne de rupture, l'arbre tombe sans contrôle.
- Servez-vous de cales pour abattre l'arbre; ne pas abattre à la scie.
- Quand l'arbre lombe, reculez-vous. Observez l'environnement de la cîme, guetter l'oscillation de la cîme. Ne travaillez pas sous les branches restées accrochées.

N'abattez pas d'arbres :

Quand vous ne pouvez plus distinguer les détails dans la zone de chute, p.ex. par temps de brouillard, de pluie, de chute de neige ou pendant la nuit tombante; quand il n'est plus possible d'assurer la direction de la chute à cause du vent ou de rafales. Un abattage sur des pentes raides, par verglas, sur un sol gelé ou glissant est seulement possible si vous pouvez vraiment vous tenir debout en toute stabilité et sécurité.

Arrêter: Retirez la fiche de la prise de courant. Pour procéder à l'opération de l'abattage, vous devez ensuite enfoncer une cale dans le trait horizontal. Après avoir fait le trait d'abattage, en se reculant, il faut faire attention à la chute de branches.

Accessoires:

Utilisez exclusivement des pièces de rechange originales.

Rail de guldage KSE 1435, KSE 1635 45.001.31 Rail de guidage KSE 1640 45.003.31

Chaîne KSE 1435, KSE 1635 45.001.11 Chaîne KSE 1640 45.003.11

Entretien et nettoyage

Avant tous travaux sur la machine, retirez la fiche de la prise de courant! Maintenez les grillles d'aération propres et dégagées. N'entreprenez sur la scie à chaîne que les travaux d'entretien qui sont indiqués dans le mode d'emploi. Les travaux supplémentaires doivent être réalisés par le service après-vente. Ne faites aucune transformation sur la scie à chaîne électrique. Vous pourriez porter atteinte à votre sécurité. Si la machine tombait en panne malgré un processus de fabrication et de contrôle consciencieux, faites exécuter la réparation par un atelier de service après-vente autorisé. Indiquez toujours le type ainsi que le numéro de commande de 9 chiffres en cas de questions ou de commande de pièces de rechange.

Rangement

Rangez votre scie à chaîne dans en endroit sûr. Les outils non utilisés devraient être conservés propres sur une surface plane, dans un lieu sec et inaccessible aux enfants.

F

Elimination de défaillances

Veuillez respecter les consignes de sécurité sur les pages 24 et 25

Panne Cause Dépannage
Le moteur ne marche pas Pas de courant Vérifiez la prise, le câble, la conduite, la fiche.Câble endommagé: faltes-le réparer par le service après-vente. Il est interdit de réparer le câble avec du ruban isolant.Les interrupteurs endommagés doivent être échangés par l'atelier de service après-vente.et 17 "Frein de chaîne" et Desserrage du frein de chaîne
La chaîne ne fonctionne pas Frein de chaîne Contrôlez le frein de chaîne, desserrez-le éventuellement
Mauvaise puissance de coupe La chaîne est émoussée Affûtez la chaîneLa chaîne est mal montée Contrôlez le montage correct de la chaîneTension de la chaîne Vérifiez la tension de la chaîne
La scie marche difficilement Tension de la chaîne Vérifiez la tension de la chaîneLa chaîne saute de l'épée
La chaîne chauffe (sèche) Graissage de la chaîne Contrôlez le niveau d'huileVérifiez le graissage de la chaîne

N'utilisez pas d'outil dont l'interrupteur ne se laisse pas mettre en/hors circuit.

Pour toutes les autres pannes, adressez-vous à un atelier de service après-vente autorisé, à notre service central ou à votre spécialiste.

La période de garantie commence à partir de la date d'achat et dure 12 mois.

Sont pris en charge: les défauts de matériel ou de fonctionnement et de fabrication.

Les pièces de rechange requises et les heures de travail ne seront pas facturées.

Pas de prise en charge de garantie pour les dommages survenus ultérieurement.

Votre service après-vente.

NL EINHELL-GARANTIE

Sous réserve de modifications
