Producttype	Elektrische kettingzaag
Merk	Einhell
Model	KSE 1640
Nominaal vermogen	1600 W
Maximale snijlengte	40 cm
Snijsnelheid bij nominaal toerental	22 m/s
Inhoud olietank	85 ml
Gewicht zonder zwaard en ketting	3,6 kg
Kettingremtijd	0,1 seconde
Gegarandeerd geluidsvermogensniveau onder belasting	100 dB(A)
Geluidsdrukniveau onder belasting	94 dB(A)
Trillingsversnelling handgreep achter onder belasting	4,2 m/s²
Trillingsversnelling handgreep voor onder belasting	3,3 m/s²
Veiligheidscategorie	II / dubbele isolatie
Kettingrem	Ja, geactiveerd door de voorste handbeschermer
Automatische kettingsmering	Ja, instelbaar
Twehandige veiligheidsbediening	Ja
Kettingbeschermkap inbegrepen	Ja
Geleidingsrail (zwaard)	Lengte 40 cm, draaibaar
Voeding	230 V / 50 Hz
Onderhoud en reiniging	Reinig de ventilatieroosters, controleer de smering, slijp de ketting regelmatig
Reserveonderdelen beschikbaar	Geleidingsrail ref. 45.003.31, ketting ref. 45.003.11
Garantie	12 maanden

Veelgestelde vragen - KSE 1640 EINHELL

Hoe start ik de elektrische kettingzaag KSE 1640 ?

Om te starten, druk op de startblokkering (19) en tegelijkertijd op de Aan/Uit-schakelaar (18) op de achterste handgreep, evenals op de schakelknop van de voorste handgreep. De zaag werkt alleen met beide handen.

Hoe stel ik de kettingspanning af?

Koppel de machine los. Draai de kettingspanschroef (6) met de klok mee met een schroevendraaier tot de ketting goed gespannen is. De ketting moet ongeveer 5 mm kunnen worden opgetild in het midden van de rail wanneer koud. Draai vervolgens de dekselschroef vast.

Hoe vul ik kettingolie bij?

Reinig de dop van de olietank (3), open deze en vul met biologische kettingolie tot het maximale niveau zichtbaar op de niveaumeter (21). Sluit goed af.

Hoe controleer ik de automatische kettingsmering?

Zet de zaag aan en houd hem ongeveer 20 cm boven een lichte ondergrond zonder de grond te raken. Als er een toenemend oliespoor verschijnt, werkt de smering. Zo niet, reinig dan de olie-uitlaat (4) en het spangat.

Hoe gebruik ik de kettingrem?

De kettingrem wordt automatisch geactiveerd bij terugslag door de voorste handbeschermer (2) naar voren te duwen. Om hem los te maken, schakel de machine uit en klap de voorste handbeschermer terug in verticale positie tot deze vastklikt.

Welke soorten hout kan ik met deze zaag zagen?

Deze zaag is ontworpen voor het zagen van hout en houten voorwerpen. Niet gebruiken voor andere materialen. Vermijd spijkers, stenen en metalen obstakels.

Hoe slijp ik de ketting?

Het wordt aanbevolen om de ketting door een specialist te laten slijpen. U kunt een geschikte slijpset gebruiken volgens de instructies. Een botte ketting vermindert de prestaties en verhoogt de risico's.

Wat zijn de essentiële veiligheidsmaatregelen?

Draag altijd een veiligheidsbril, gehoorbescherming, handschoenen en veiligheidsschoenen. Zaag niet boven schouderhoogte, gebruik beide handen en koppel de zaag los voor elk onderhoud. Vermijd zagen met de punt van de rail om terugslag te voorkomen.

Hoe vervoer en berg ik de zaag op?

Koppel de zaag los, plaats de kettingbeschermkap op de rail en ketting. Berg op in een droge ruimte, buiten bereik van kinderen, op een vlakke ondergrond.

Welk type olie moet ik gebruiken voor de ketting?

Gebruik uitsluitend milieuvriendelijke kettingolie. Gebruik nooit gebruikte olie. Bewaar de olie in een geschikte verpakking.

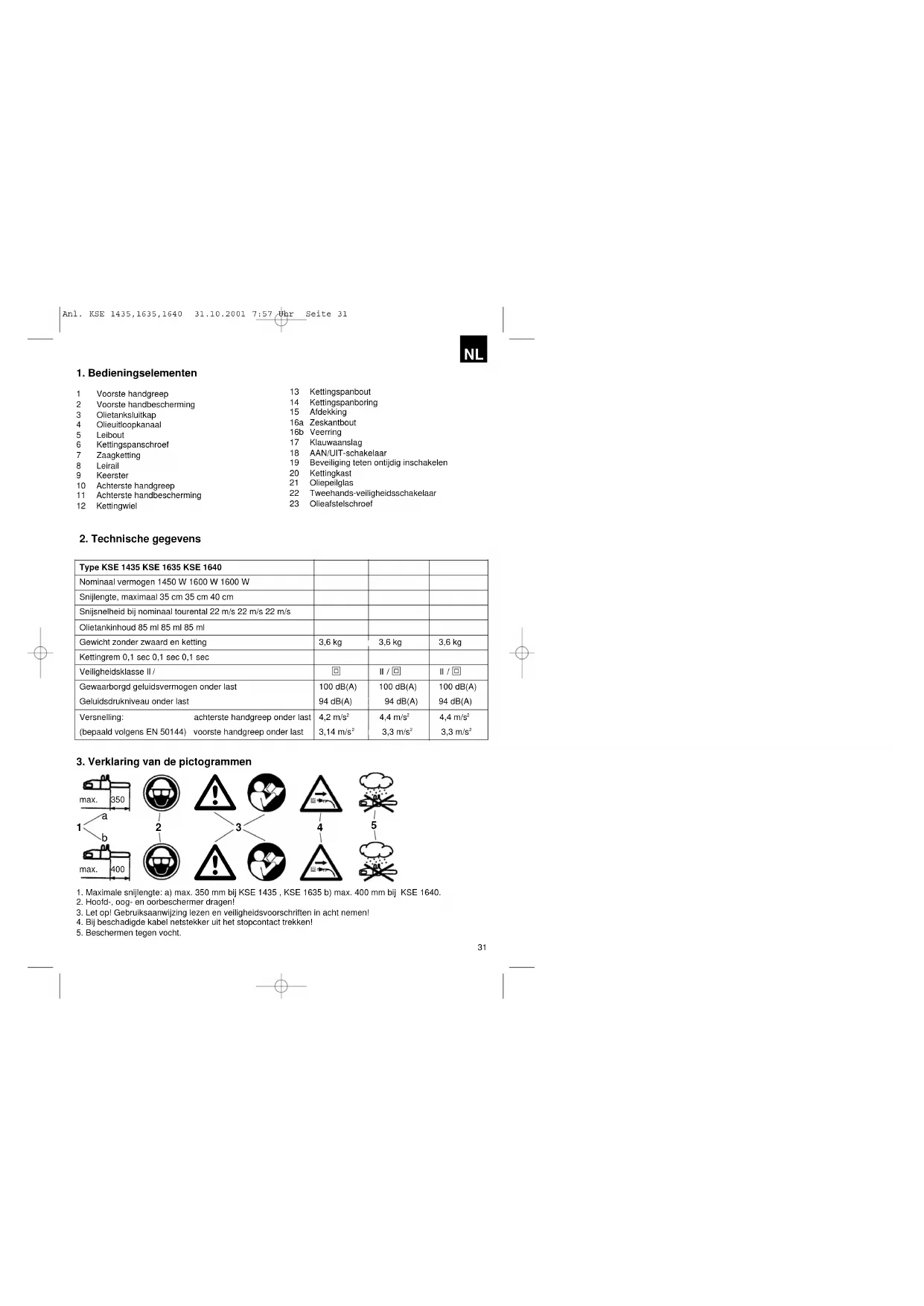

GEBRUIKSAANWIJZING KSE 1640 EINHELL

Verklarende anwijzingen

De gevarendriehoek kenmerkt alle aanwijzingen die belangrijk zijn voor de veiligheid. Neem deze zeker altijd in acht, anders kunnen zware verwondingen het gevolg zijn!

De bij de tekst gaande Illustraties vindt u op de voorste uitvouwbare bladzijden. Hou ze open tijdens het bestuderen van de gebruiksaanwijzing.

1 Voorste handgreep
2 Voorste handbescherming
3 Olietanksluitkap
4 Olieuitloopkanaal
5 Leibout
6 Kettingspanschroel
7 Zaagketting
8 Leirail
9 Keerster
10 Achterste handgreep
11 Achterste handbescherming
12 Kettingwiel
13 Kettingspanbout
14 Kettingspanboring
15 Afdekking
16a Zeskantbout
16b Veeming
17 Klauwaanslag
18 AAN/UIT-schakelaar
19 Beveiliging teten ontijdig inschakelen
20 Kettingkast
21 Oliepeilglas
22 Tweehands-veiligheidsschakelaar
23 Olieafstelschroef

Type KSE 1435 KSE 1635 KSE 1640
Nominaal vermogen 1450 W 1600 W 1600 W
Snijlengte, maximaal 35 cm 35 cm 40 cm
Snijsnelheid bij nominaal tourental 22 m/s 22 m/s 22 m/s
Olietankinhoud 85 ml 85 ml 85 ml
Gewicht zonder zwaard en ketting	3,6 kg	3,6 kg	3,6 kg
Kettingrem 0,1 sec 0,1 sec 0,1 sec
Veiligheidsklasse II /	回	II / 回	II / 回
Gewaarborgd geluidsvermogen onder last	100 dB(A)	100 dB(A)	100 dB(A)
Geluidsdrukniveau onder last	94 dB(A)	94 dB(A)	94 dB(A)
Versnelling: achterste handgreep onder last(bepaald volgens EN 50144) voorste handgreep onder last	4,2 m/s ^2 3,14 m/s ^2	4,4 m/s ^2 3,3 m/s ^2	4,4 m/s ^2 3,3 m/s ^2

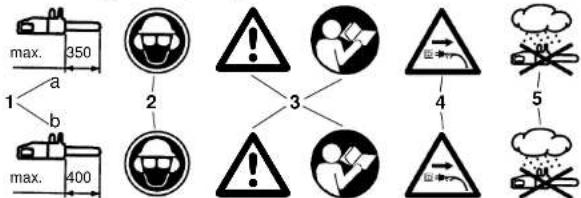

3. Verklaring van de pictogrammen

1. Maximale snijlengte: a) max. 350 mm bij KSE 1435, KSE 1635 b) max. 400 mm bij KSE 1640.
2. Hoofd-, oog- en oorbeschermer dragenl
3. Let op! Gebruiksaanwijzing lezen en veiligheidsvoorschriften in acht nemen!
4. Bij beschadigde kabel netstekker uit het stopcontact trekken!
5. Beschermen tegen vocht.

NL

4. Veiligheidsvoorschriften

ij gebruik van de machine moeten de veiligheidsvoorschriften in acht worden genomen. Gelleve zich aan deze voor schriften te houden voor Uw veiligheid en voor de veiligheid van anderen vooraleer U de machine In werking stelt. Bewaar deze voorschriften veilig voor later gebruik. Gebruik de elektrokettingzaag uitsluitend voor het zagen van hout (houten stukken). Alle andere manier van toepassing geschiedt op eigen risico en is mogelijkkerwijze gevaarlijk. De fabrikant is niet aansprakelijk voor schade veroor zaakt door een gebruik voor een andere bestemming dan in deze gebruiksaanwijzing vastgelegd of door verkeerde bediening.

Veiligheidsvoorschriften en ongevallenpreventie

Gelieve vóór de eerste inwerkingstelling de gebruiksaanwijzing volledig en aan- dachtig te lezen om een foute hantering van de kettingzaag te voorkomen. Alle aanwijzingen voor het hanteren van de kettingzaag dienen steeds ook uw persoonlijke veiligheid! Laat u zich door een vakman praktisch wegwijs maken!

• Stekker en kabel op beschadiging controleren vooraleer u de stekker in het stopcontact sleekt. In geval van beschadiging onmiddellijk door een vakman laten vervangen.
• Beschadigde kabels, koppelingen en stekkers of niet aan de voorschriften voldoende aansluit-kabels mogen niet worden gebruikt! In geval van beschadiging of doorsnijden van de netkabel onmiddellijk de netstekker uit het stopcontact trekken!
  ●Voor het ontgrendelen van de kettingrem het toestel uitschakelen.
  ●Tijdens het gebruik van het toestel principieel veiligheidsbril en -veiligheidshandschoenen dragen.
• Ter bescherming tegen verwondingen moeten nauwsluitende werkkleding en veiligheids-schoenen worden gedragen.
• Ter voorkoming van gehoorschade geluidwering dragen; voordellig zijn helmen met bescherming van het aangezicht.
  ●Zorg ervoor dat u bij het werken veilig staat.
  ●Hou uw werkplaats netjes opgeruimd.

• Bescherm u tegen elektrische schok; vermijd lichamelijk contact met geaarde onderdelen.

• Telkens vóór het neerzetten de machine uitschakelen.
  ●Vóór ledere werkzaamheld aan de machine de stekker uit het stopcontact trekken.
  ●Stekker enkel bij uitgeschakelde machine in het stopcontact steken.

• De kettingzaag mag enkel door een persoon worden bediend. Andere personen mogen niet in de zwenkzone van de kettingzaag verblijven. Let bijzonder op kinderen en huisdieren.
• De zaag moet bij het aanlopen vrij staan.
• De kettingzaag bij het werken met beide handen vasthouden!
  ●Kinderen en jongeren mogen de kettingzaag niet bedienen. Uitgenomen van dit verbod zijn jongeren boven 16 jaar onder toezicht ter opleiding. De zaag enkel aan personen overhandigen (verhuren) die met deze type van zaag en hantering principieel vertrouwd zijn. In ieder geval de gebruiksaanwijzing meegeven!
  ●Bewaar het toestel buiten bereik van kinderen!
  ●Mag enkel met de kettingzaag werken wie uitgerust en gezond, dus lichamelijk in goede conditie is. Als u door het werk vermoeid geraakt, op tijd een werkpauze inlassen. Na gebruik van alcohol mag niet met de kettingzaag worden gewerkt.
• De kettingzaag niet blootstellen aan regen of aan slecht weer. Zorg voor een goede verlichting. Het elektrogereedschap niet in de nabijheid van brandbare vloeistoffen of gassen gebruiken.
  ●Als de machine tijdelijk niet wordt gebruikt, moet ze afgezet worden zodat niemand in gevaar kan worden gebracht.
  ●Bij iedere snede de klauwaanslag vast aanzetten en pas dan met het zagen beginnen.
• De kettingzaag enkel met draalende zaagketting uit het hout trekken. Wie zonder aanslag zaagt kan naar voren worden meegesleurd.
  ●Werken op een ladder, in een boom of op dergelijke niet stevige standplaatsen is verboden. Niet boven de hoogte van uw schouders en ook niet met één hand zagen.
• Netkabel principieel achter de bediener leiden.
• Kabel altijd naar achteren van de machine wegleiden.
  ●Enkel originele accessoires gebruiken

• Toestellen die in open lucht worden gebruikt dienen via een verliesstroomschakelaar aangesloten te zijn.
  ●Overbelast uw elektrogereedschap niet. U werkt beter en veiliger in het opgegeven vermogensgebied.

• Gebruik het juiste elektrogereedschap. Gebruik geen machines met een onvoldoend vermogen voor zwaar werk.

• Gebruik de kabel niet voor doeleinden waarvor hij niet bedoeld is. Draag het elektrogereedschap noolt aan de kabel. Gebruik de kabel niet om de stekker uit het stopcontact te trekken. Bescherm de kabel tegen hütte, olle en scherpe kanten.
  ●Verlengkabel in open lucht Gebruik in open lucht alleen een verlengkabel die daarvoor toegelaten en overeenkomstig gekenmerkt is.
  ●Bij het zagen van snijhout en dun hout een veilige steun (zaagbok, fig. 4) gebruiken. Het hout mag niet worden gestapeld en het mag door geen ander persoon en niet met de voet worden vastgehouden.
  ●Rondhout dient de worden geborgd.
• Bij het werken op schuine ondergrond altijd naar de helling toe staan.
  ●Bij het pas zagen dient de klauwaanslag tegen het te snijden hout te worden geplaatst (zie fig. 4).
• Bij het pas zagen de klauwaanslag telkens voor de snede vast aanzetten, pas dan met draaiende zaagketting in het hout zagen.
• Daarbij de zaag aan de achterste greep omhoogtrekken en aan de voorste greep geleiden. De klauwaanslag dient als draaipunt. Het nazetten gebeurt door lichtjes op de voorste handgreep te drukken. Daarbij de zaag iets terugtrekken. De klauwaanslag dieper aanzetten en opnieuw de achterste greep omhoogtrekken (zie fig. 5).
• Zaagtoestel alleen met draaiende zaagketting uit het hout trekken.
  ●Als meerdere sneden worden uitgevoerd, dient de elektrozaag tussen de sneden worden uitgeschakeld.
• Steek- en langssneden moegen alleen door speciaal daarvoor opgeleide personen worden uitgevoerd (verhoogd terugslagrisico, zie fig. 6).
  ●Langssneden met een zo klein mogelijke hoek aanzetten. Daarbij bijzonder voorzichtig te werk gaan omdat de klauwaanslag niet kan worden gebruikt.
  ●Wanneer de zaagketting vastklemt kan de eletrokettingzaag in richting van de bedlener worden gestoten indien met de bovenkant van de rail wordt gezaagd. Daarom is het aan te raden zoveel mogelijk met de onderkant van de rail te zagen omdat dan de zaag weg van het lichaam in richting hout wordt getrokken (zie fig. 7 en 8).

• Wees voorzichtig bij het snijden van gesplinterd hout. Er kunnen afgezaagde stukken hout worden meegesleurd (blessurerisico!)

• Gebruik de elektrokettingzaag niet als hefboom en niet voor het wegscheppen bij het verwijderen van stukken hout of andere voorwerpen.
  ●Bij het afsnoeien dient de elektrokettingzaag zoveel mogelijk tegen de stam te leunen. Daarbl mag niet met de top van de rail worden gezaagd (terugslagrisico, zie fig. 6).

• Afsnolewerk mag allen door opgelede personen worden uitgevoerd! Blessurerlsico!
• Let bijzonder op onder spanning staande takken. Vrij hangende takken niet van onder doorzagen.
  -Geen afsnoiewerk al staand op de stam uitvoeren.
• De elektrokettingzaag mag niet worden gebruikt in de bosbouw, dus niet voor het vellen en afsnoeien in bossen. Door de kabelverbinding zijn in dit geval noch de noodzakelijke beweeglijkheid noch de veiligheid van de bediener van de zaag gewaarborgd!
  ●Tijdens het vellen alleen opzij van de vallende boom verblijven.
  ●Tijdens het achteruit-gaan na een velsnede op vallende takken letten.
• Bij het werken op een helling dient de bediener van de zaag hoger of opzij te staan van de te bewerken stam of liggende stam.
• Op aanrollende boomstammen letten. Terugslag!
  ●Een terugslag van de kettingzaag kan ontstaan als de top van de rail (in het bijzonder het bovenste kwart) ongewild hout of andere vaste voorwerpen raakt. De elektrozaag wordt daarbij ongecontroleerd met hoge energie in richting van de bediener van de zaag geslingerd (blessurerisico!!).
• De elektrozaag nooit met de top van de rail aan-zetten om te snijden! Top van de rail altijd in het oog houden.
  ●Nooit met de top van de rail zagen! Wees voorzichtig bij het voortzetten van reeds begonnen-sneden.
• De snede altijd met draaiende zaagketting beginnen!
  ●Zaagketting steeds naar behoren scherpen.
  ●Nooit meerdere takken tegelijk doorzagen! Tijdens het afsnoeien erop letten dat geen andere tak wordt geraakt.
  ●Tijdens het pas zagen op dichtbij liggende stammen letten. Indien mogelijk zaagbok gebruiken.

Om terugslag te vermijden zijn volgende punten in acht te nemen:

NL

5. Transport van de kettingzaag

Vóór het transport van de kettingzaag de netstekker uittrekken en de kettingkast over rail en ketting schuiven. Wanneer meerdere sneden met de kettingzaag worden uitgevoerd, moet de zaag tussen de sneden worden uitgeschakeld.

6. Voor inwerkingstelling

De spanning van de stroombron moet overeenkomen met de gegevens vermeld op het kenplaatje van de machine. Teikens voor werkbegin de kettingzaag controleren op correcte werkwijze en voorgeschreven bedrijfszekere toestand. Vóór werkbegin de functie van de kettingsmering en het oliepeil controleren (zie fig. 9). Wanneer de olie ± 5 mm boven de onderste rand staat (in de illustratie door "min" gekenmerkt), moet olie worden bijgevuld. Boven dit peil werkt u in een veilig gebied. Kettingzaag inschakelen en boven helder grond houden. Opgelet! De ketting mag de grond niet raken; daarom een veiligheidsafstand van ± 20 cm houden. Als zich nu een toenemend oliespoor vertoond, werkt de kettingsmering correct. Als zich geen oliespoor vertoond, eventueel olie-uitloopkanaal (4), de bovenste kettingspanboring (14) en het oliekanaal schoonmaken of de klantenservice consulteren. (Gelieve hiervoor zeker ook de alinea "Kettingolie ingieten en kettingsmering" lezen). Kettingspanning controleren en zo nodig naspannen (zie alinea "Spannen van de zaagketting"). Werking van de kettingrem controleren (zie ook alinea "Loszetten van de kettingrem").

7. Montage van de leirail en zaagketting

De netstekker mag niet in het stopcontact gestoken zijn. Let op! De voorste handbescherming (2) moet zich altijd in de bovenste (verticale) positie bevinden. De leirail en de zaagketting worden los meegeleverd. Voor de montage eerst de bout met veerring (16a+b) afschroeven en de afdekking (15) van de remkast verwijderen. De kettingspanbout (13) moet zich centraal in de geleiding (5) bevinden. Schroef zo nodig de kettingspanbout na met behulp van de kettingspanschroef (6). Ter voorkomling van verwondingen door de scherpe snijkanten is het dragen van handschoenen aan te raden bij de montage alsook tijdens het spannen en bij de eindcontrole. Vooraleer u nu de leirail samen met de zaagketting monteert, moet u de snijrichting van de tanden in acht nemen! De draairichting is op de afdekking (15) gekenmerkt door een pijl. De zaagketting eventueel omdraalen (7) om de snijrichting te bepalen. Leirail (8) met de top verticaal omhooghouden en de zaagketting (7) opleggen, beginnend aan de top van de rall. Monteer dan de leirail samen met de zaagketting als volgt:

Leirail met zaagketting op de geleiding (5) resp. kettingspanbout (13) plaatsen. Zaagketting rond het kettingwiel (12) plaatsen, controleren, of de ketting correct is gemonteerd (zie fig. pos. 7), afdekking (15) aanzetten en met veerring + schroef (16a + b) wat aanhalen. Daarna moet u de zaagketting correct spannen:

8. Spannen van de zaagketting

Telkens netstekker uit het stopcontact trekken alvor- ens aan de machine te beginnen werken!

Veiligheidshandschoenen dragen!

Let erop dat de zaagketting (7) in de leisleul van de rail (8) ligt! Kettingspanschroef (6) met kruiskopschroevendraaler naar rechts draalen in de richting van de wijzers van de klok tot dat de zaagketting correct gespannen is. Daarna moet de leirail tijdens het aanhalen van de schroef (16a) omhoog worden gedrukt. De spanning van de ketting opnieuw controleren (zie fig. 10). De zaagketting niet te hard spannen. U moet de ketting in koude toestand in het midden van de leirail met ± 5 mm kunnen opheffen. Schroef (16a) goed aanhalen.

De ketting zet uit als ze warm wordt en hangt slap. Het gevaar bestaat dat de zaagketting afspringt. Zo nodig, naspannen. Als de ketting in warme toestand vaster wordt gespannen, moet ze aan het eind van de zaagwerkzaamheden zeker worden ontspannen. Anders zouden er zich tijdens het afkoelen hoge spanningen voordoen door samentrekken van de zaagketting. Een nieuwe zaagketting heeft een Inlooptijd van ± 5 minuten nodig. Daarbij is een voldoen de kettingsmering uiterst belangrijk! Na het inlopen kettingspanning controleren of naspannen.

9. Kettingolie bijvullen

Olietankkap (3) vóór het openen schoonmaken om te voorkomen dat vuil in de tank terechtkomt. De inhoud van de olietank tijdens het zaagwerk aan het oliepeilglas (21) in het oog houden. Olietankkap (3) goed sluiten en eventueel overgelopen olie afkuisen.

10. Kettingsmering

Ter voorkoming van bovenmatige slijtage moeten de zaagketting en de leirail tijdens het werken regelmatig worden gesmeerd. De smerlng gebeurt automatisch. Nooit zonder kettingsmering werken! Bij droog draalende kettling wordt de hele snij-Inrichting blinnen korte tijd zwaar beschadigd.

Daarom telkens vóór werkbegin de kettingsmering en het oliepeil controleren (fig. 9).

De zaag nooit in werking stellen als zich het ollepell onder het Minimum-merkteken bevindt (fig. 9).

●Minimum: Wanneer het oliepeil enkel maar

± 5 mm aan de onderste kant van het oliepeilglas (21) zichtbaar is, moet olie worden bijgevuld.

●Maximum: Olie bijvullen tot het oliepeilglas gevuld Is.

11. Controleren van de automatische oliesmering

Telkens vóór werkbegin de functie van de kettingsmering en het ollepell controleren. Kettingzaag inschakelen en boven heldere grond houden. Let op! De ketting mag de grond niet raken; daarom een veiligheidsafstand van ± 20 cm houden. Als zich nu een toenemend ollespoor vertoond, werkt de kettingsmering correct. Als zich geen ollespoor vertoond, eventueel het olie-uitloopkanaal (4), de bovenste kettingspanboring (14) en het ollekanaal schoonmaken of de klantenservice consulteren. (fig. 3). Afstellen van het oliedebiet

Het afstellen van het olledeblet gebeurt met behulp van de olieafstelschroef (23). Bij vochtig en zachter hout kan de oliestroom worden verminderd (olleafstelschroef met de wijzers van de klok mee draalen), in tegenstelling met droog, hard hout, waar meer olie nodlig is voor het smeren (olleafstelschroef tegen de wijzers van de klok in draalen).

12. Kettingsmeerolie

De levensduur van zaagkettingen en leirails is in grote mate afhankelijk van de kwaliteit van de gebruikte smeerolie. Het gebruik van afgewerkte olie is niet toegestaan! Gebruik enkel milieuvriendelijke kettingsmeerolie. Kettingsmeerolie enkel in goedgekeurde vaten opslaan.

13. Leirail

Aan het keerpunt en aan de onderkant is de leirall (8) blootgesteld aan een bijzonder hoge slijtagebelasting. Teneinde een eenzijdige slijtage te voorkomen de leirall (8) telkens na het scherpen van de ketting omdraaien.

14. Kettingwiel

De belasting van het kettingwiel (12) is bijzonder groot. Wanneer het aan de tanden duidelijke inloops-poren vertoond, moet het zeker worden vernieuwd. Een ingelopen kettingwiel vermindert de levensduur van de zaagketting. Kettingwiel door een speciaalzaak of door de klantenservice laten vervangen.

15. Kettingkast

De kettingkast (20) moet onmiddellijk aan het einde van uw werk resp. vóór het transport over de ketting en het zwaard worden gestoken.

16. Kettingrem

In geval van een terugslag van de zaag wordt de kettingrem door de voorste handbescherming (2) in werking gezet. De voorste handbescherming (2) wordt door de handrug naar voren gedrukt. Daardoor wordt de kettingrem, de kettingzaag resp.de motor binnen 0,10 sec tot stilstand gebracht.

17. Loszetten van de kettingrem

Om uw zaag opnieuw bedrijlsklaar te maken moet de zaagketting worden ontgrendeld. Eerst het toestel uitschakelen. Dan de voorste handbescherming (2) in zijn verticale uitgangspositie terugklappen tot hij vast vergrendeld is. Daardoor is de kettingrem opnieuw in staat zijn functie te vervullen.

18. Zaagkettingen scherpen

Uw zaagketting wordt door een speciaalzaak snel en deskundig nageslepen. In de gespecialiseerde handel zijn ook kettingscherpinrichtigen (vijltoestellen) verkrijgbaar waarmee u uw zaagketting zelf kunt scherpen. De overeenkomstige gebruiksaanwijzing dient nageleefd te worden.

Onderhou uw gereedschap zorgvuldig. Hou uw gereedschappen scherp en schoon om goed en veilig te kunnen werken. Volg de onder-houdsvoorschriften en de aanwijzingen op aangaande het vervangen van de gereedschappen.

19. Inwerkingstelling

Bij het werken principieel beschermbril, geluid-werende oorbescherming, veiligheidshandschoen- nen en vaste werkkleding dragen!

De zaag enkel met een goedgekeurde verlengkabel met voorgeschreven isolatiedikte en koppelingen voor gebruik in open lucht (goedgekeurde rubberkabel) passend bij de stekker van het toestel gebruiken. Voor het inschakelen omvat de linker hand de voorste handgreep (1). De kettingzaag is voorzlen van een tweehands-veiligheidsschakeling. Zij werkt alleen als met één hand de schakeltoets aan de voorste handgreep (1) en tegelijkertijd met de andere hand de schakelaar aan de achterste handgreep (10 wordt bedlend.

Als de kettingzaag niet draait, moet de kettingrem met behulp van de voorste handbescherming (2) worden ont-grendeld. Lees hiervoor zeker de alinea "Kettingrem" en "Loszetten van de kettingrem".

Na het inschakelen draait de kettingzaag onmid- dellijk met hoogste snelheid.

Uitschakelen: Om de zaag uit te schakelen dient de schakelaar aan de voorste handgreep (1) of de AAN/UIT-schakelaar (18) aan de achterste handgreep te worden ontgrendeld.

Telkens na gebruik van de kettingzaag is het aan te raden: de zaagketting en de leirail schoon te maken. Breng de kettingkast aan.

Bescherming van het toestel

Het toestel mag niet in de regen of bij vochtig weer worden gebruikt.

In geval van beschadiging van de verlengkabel onmiddellijk de netstekker uit het stopcontact trekken. Een beschadigde kabel mag niet meer worden gebruikt.

Controleer uw toestel op beschadigingen. - Vóór gebruik van het gereedschap de veiligheidsinrichtingen of eventuele licht beschadigde onderdelen zorgvuldig op hun correcte functie zoals in deze gebruiksaanwijzing bepaald controleren. Controleer of de beweoglijke onderdelen correct werken. Alle onderdelen moeten naar behoren geinstalleerd zijn en alle voorwaarden vervullen om de correcte werkwijze van het toestel te waarborgen. Beschadigde veiligheidsinrichtingen en onderdelen moeten onmiddellijk deskundig worden hersteld of vervangen door een klantenservice-werkplaats of door ISC-GmbH, indien in deze gebruiksaanwijzing niet anders vermeld.

Werkaanwijzing

Terugslag van de zaag

Fig. 6

I vermijdt zaagongevallen als u niet met de top van de rail zaagt; de zaag kan bliksemsnel omhoog slaan. Bij het werken met de zaag volledige veiligheidskleding dragen.

Terugslag is een opwaarts en/of naar achteren gerichte beweging van de leirail die zich kan voor- doen wanneer de zaagketting aan de top van de rail onverwacht een voorwerp raakt.

Beveilig uw werkstuk. Gebruik spaninrichtingen om het werkstuk vast te houden. Daardoor kan de machine veilig met twee handen worden bediend.

Terugslag veroorzakt een oncontroleerbaar gedrag van de zaag. Daardoor kan de bediener zware verwondingen oplopen. Niet met een slappe kettingspanning en met een botte ketting zagen. Een ondeskundig gescherpte ketting verhoogt het terugslagrisico. Nooit boven uw schouder zagen.

20. Wenken voor het gebruik

Hout in stukken zagen

(zie fig. 4 en 5)

Neem alle veiligheidsvoorschriften in acht en ga als volgt te werk om hout in stukken te zagen: Hout veilig opleggen. Korte houtblokken vóór het zagen beveiligen door vastspannen. Enkel hout of houten voorwerpen zagen. Er bij het zagen op letten dat geen stenen, nagels enz. worden geraakt. Deze kunnen wegspringen en de zaagketting beschadligen. Vermijd leder contact van de draaiende zaag met draadhekken of met de grond. Bij het afsnoeien moet de machine zoveel mogelijk worden gesteund. Hierbij mag niet met de top van de rail worden gezaagd. Let op hindernissen zoals boomstronken, wortels, sloten en heuvels; struikelgevaar!

Let op!

De kettingzaag moet onmiddellijk vóór het raken van het hout draaien!

Inschakelen: Inschakelvergrendeling (19) en AAN/UIT-schakelaar (18) alsook de schakeltoets aan de voorste handgreep indrukken. De onderste klauw (17) op het hout zetten. Kettingzaag aan de acherste handgreep (10) omhoogtrekken en in het hout zagen. Kettingzaag lets terugzetten en klauw (17) dieper aanzetten. Wees voorzichtig bij het snijden van gesplinterd hout; stukken hout kunnen worden meegesleurd.

Ultschakelen: AAN/UIT-schakelaar of schakeltoets aan de voorste handgreep loslaten.

Netstekker uit het stopcontact trekken.

Hout onder spanning

Fig. 10.1: Stam aan de bovenkant onder spanning.

Gevaar: boom slaat omhoog!

Fig. 10.2:Stam aan de onderkant onder spanning.

Gevaar: boom slaat naar beneden!

Fig. 10.3: Dikke stammen en grote spanning

Gevaar: boom slaat bliksem-

snel met geweldige macht uit!

Fig. 10.4:Stam zijdelings gespannen. Gevaar: boom slaat uit naar de zijkant.

Bomen vellen

Neem de veiligheidsvoorschriften in acht en ga bij het vellen van bomen als volgt te werk:

Met de kettingzaag mag u enkel bomen vellen waar- van de diameter kleiner is dan de lengte van de lei- raill Noot proberen de vastzittende zaag met draal- ende motor vrij te krijgen. Vastzittende zaagketting vrijzetten met behulp van een houten wig!

Let op!

Gevarenzone: vallende bomen kunnen andere bomen meesleuren. Daarom wordt als gevarenzone (velzone) de dubbele lengte van de boom aangenomen. (Fig. 11).

Het vellen van bomen is gevaarlijk en moet erst worden aangeleerd. Als u beginneling of ongeoefend bent blijft u beter af van het vellen! Volg voordlen een cursus. (Fig. 12)

Velrichting:

Eerst de verlichting vooraf berekenen rekening houdend met het zwaartepunt van de boomkruin en de windrichting. Kettingzaag moet onmiddellijk vóór het raken van het hout draaien. Kettingzaag inschakelen. In valrichting van de boom een Insnijding zagen. Aan de overkant van de insnijding een horizontale snede (velsnede) inzagen.
- Velkerf aanleggen: hij geeft aan de boom richting en leiding.
- Velrichting controleren: Als u de velkerf moet cor rigeren, altijd over de hele breedte nasnijden.
●"Opgelet, boom valt" roepen.
●Pas dan de velsnede uitvoeren: hij wordt hoger aangelegd dan de velkerfzool. Op tijd wiggen zetten.

- Breeklijst laten staan: ze werkt als een scharnier. Als u de breeklijst doorzaagt valt de boom ongecontroleerd.

-Boom met behulp van wiggen doen kantelen, niet omzagen.

Als de boom valt, terugtreden. Kruinruimte in het oog houden, wachten totdat de kruin ophoudt met slingeren. Niet onder takken verder werken die zijn blijven hangen.

Vel niet:

wanneer u details in de velzone niet meer kunt onderscheiden bv. blj mist, regen, sneeuwjacht of schemering;

wanneer de velrichting tengevolge van de wind of rukstoten niet meer veilig kan worden aangehouden. Velwerk op steile hellingen, bij ijzel, bevroren of gerlijmde grond zijn enkel te verantwoorden als u werkelijk veilig kunt staan.

Uitschakelen: De netstekker uit het stopcontact trekken. Om te vellen moet u daarna een wig in de horizontale snede slaan. Als u na de velsnede achteruit stapt dient u op vallende takken te letten.

Accessoires:

Gebruik uitsluitend originele reserveonderdelen.

Leirall KSE 1435, KSE 1635 45.001.31

Leirail KSE 1640 45.003.31

Zaagketting KSE 1435, KSE 1635 45.001.11

Zaagketting KSE 1640 45.003.11

Onderhoud en schoonmaken

Vóór alle werkzaamheden aan de machine de stekker uit het stopcontact trekken!

Ventilatiespleten vrij en schoon houden. Aan de kettlingzaag mogen enkel de onderhoudswerkzaamheden beschreven in deze handleiding worden uitgevoerd. Verdergaande werken zijn voorbehouden aan de klantenservice. Er mogen geen veranderingen aan de elektrozaag worden uitgevoerd. U kunt daardoor uw veiligheid in gevaar brengen. Moest de machine ondanks zorgyuldige herstel- en controle-procedures ooit defect raken, dient de herstelling door een geautoriseerde klantenservice-werkplaats te worden uitgevoerd. Bij vragen om nadere inlichtingen en bij bestelling van onderdelen gelieve de type-aanduilding alsook het bestelnummer van negen clijfers te vermelden.

Berging

Berg uw kettingzaag veilig op

Niet gebruikte gereedschappen dienen schoongemaakt te worden opgeborgen op een effen vlakte, in een droge berging, voor kinderen niet berelkbaar.

NL

Verhelpen van storingen

Gelieve de veiligheidsvoorschriften op blz. 32 en 33 in acht te nemen.

Storing Oorzaak Oplossing
Motor draait niet Geen stroom Stop contact, kabel, leiding, stekker
Kettingdraait niet Kettingrem Kettingrem controleren, eventueel loszetten
Onvoldoend snijvermogen Ketting bot Ketting scherpen Ketting fout gemonteerd Controleren of de ketting naar behoren is gemonteerd
Zaag draait stroef Kettingspanning Kettingspanning controleren
Ketting wordt warm (droog) Kettingsmering Ollepeil controleren

Geen gereedschap gebruiken, waarbij de schakelaar niet kan worden in- of uitgeschakeld.
Bij alle andere defecte functies gelleve zich in verbinding te stellen met een geautoriseerde klantenservice-werkplaats, onze centrale service of met uw handelaar.

E

1. Elementos de mando

De garantieduur beginnt op de koopdatum en bedraagt 1 jaar.

De garantie geldt voor gebreken aan de uitvoering of materiaal- en functiefouten.

Da daarvoor benodigde onderdelen en het arbeidsloon worden niet in rekening gebracht.

Geen garantie op verdere schaden. uw contactpersoon van de klantenservice

E CERTIFICADO DE GARANTIA EINHELL

NL Einhell Nederland BV

Lavalstraat 1a

NL-7903 BC Hoogeveeen

B Einhell-Benelux

Abtsdreef 10

B-2940 Stabroek

E Comercial Einhell S.A.

Carretera Sanquesa

E-31310 Carcastillo/Navarra

Technische wijzigingen voorbehouden
