KSE 1640 - Elektrisk såg EINHELL - Gratis bruksanvisning och manual

Produkttyp	Elektrisk kedjesåg
Märke	Einhell
Modell	KSE 1640
Märkeffekt	1600 W
Maximal skärlängd	40 cm
Skärhastighet vid nominell hastighet	22 m/s
Oljetankens kapacitet	85 ml
Vikt utan svärd och kedja	3,6 kg
Kedjebromstid	0,1 sekund
Garanterad ljudeffektnivå under belastning	100 dB(A)
Ljudtrycksnivå under belastning	94 dB(A)
Acceleration bakre handtag under belastning	4,2 m/s²
Acceleration främre handtag under belastning	3,3 m/s²
Säkerhetskategori	II / dubbelisolation
Kedjebroms	Ja, utlöst av främre handskydd
Automatisk kedjesmörjning	Ja, justerbar
Tvåhands säkerhetskontroll	Ja
Kedjeskydd ingår	Ja
Styrskena (svärd)	Längd 40 cm, vridbar
Strömförsörjning	230 V / 50 Hz
Underhåll och rengöring	Rengör ventilationsgallren, kontrollera smörjningen, vässa kedjan regelbundet
Reservdelar finns	Styrskena ref. 45.003.31, kedja ref. 45.003.11
Garanti	12 månader

Vanliga frågor - KSE 1640 EINHELL

Hur startar man den elektriska sågen KSE 1640?

För att starta, tryck på startspärren (19) och samtidigt på strömbrytaren (18) på det bakre handtaget, samt på omkopplingsknappen på det främre handtaget. Sågen fungerar endast med båda händerna.

Hur justerar man kedjespänningen?

Koppla bort maskinen. Vrid kedjespänningsskruven (6) medurs med en skruvmejsel tills kedjan är ordentligt spänd. Kedjan ska kunna lyftas cirka 5 mm i mitten av skenan när den är kall. Dra sedan åt kåpans skruv.

Hur fyller man på kedjeolja?

Rengör oljetankens lock (3), öppna det och fyll på med biologisk kedjeolja upp till maximal nivå som syns på nivåindikatorn (21). Stäng ordentligt.

Hur kontrollerar man den automatiska kedjesmörjningen?

Sätt på sågen och håll den cirka 20 cm över en ljus bakgrund utan att vidröra marken. Om ett växande oljespår syns fungerar smörjningen. Annars, rengör oljeutloppskanalen (4) och spänningshålet.

Hur använder man kedjebromsen?

Kedjebromsen aktiveras automatiskt vid rekyl genom att trycka det främre handskyddet (2) framåt. För att lossa den, stäng av maskinen och fäll tillbaka det främre handskyddet till vertikalt läge tills det klickar på plats.

Vilka typer av trä kan man såga med den här sågen?

Denna såg är avsedd för sågning av trä och träföremål. Använd inte för andra material. Undvik spikar, stenar och metalliska hinder.

Hur vässar man kedjan?

Det rekommenderas att låta en specialist vässa kedjan. Du kan använda ett lämpligt vässningskit enligt instruktionerna. En slö kedja minskar prestandan och ökar riskerna.

Vilka är de viktigaste säkerhetsåtgärderna?

Använd alltid skyddsglasögon, hörselskydd, handskar och säkerhetsskor. Såga inte ovanför axelhöjd, använd båda händerna och koppla bort sågen före underhåll. Undvik att såga med skenans spets för att förhindra rekyl.

Hur transporterar och förvarar man sågen?

Koppla bort sågen, sätt kedjeskyddet på skenan och kedjan. Förvara den på en torr plats, utom räckhåll för barn, på en plan yta.

Vilken typ av olja ska man använda till kedjan?

Använd endast miljövänlig kedjeolja. Använd aldrig begagnad olja. Förvara oljan i en godkänd behållare.

BRUKSANVISNING KSE 1640 EINHELL

Varningstriangeln markerar alla de anvisningar som är viktiga för säkerheten. Beakta alltid dessa anvisningar, eftersom svåra personskador annars kan uppstål

Bilderna till texten hittar du på de främre utfällbara sidorna. Se till att dessa är utfällda när du läser igenom bruksanvisningen.

1	Främre handtag	14	Kedjespännhål
2	Främre handskydd	15	Kápa
3	Oljetankplugg	16a	Sexkantskruv
4	Oljeutloppskanal	16b	Fjäderring
5	Styrbult	17	Tagganslag
6	Kedjespännskruv	18	Strömbrytare
7	Sågkedja	19	Inkopplingsspärr
8	Styrskena	20	Kedjeskydd
9	Kedjevändning	21	Oljenivävisning
10	Bakre handtag	22	Tvåhandssäkerhetsbrytare
11	Bakre handskydd	23	Oljeinställningsskruv
12	Kodjehjul
13	Kedjespännbult

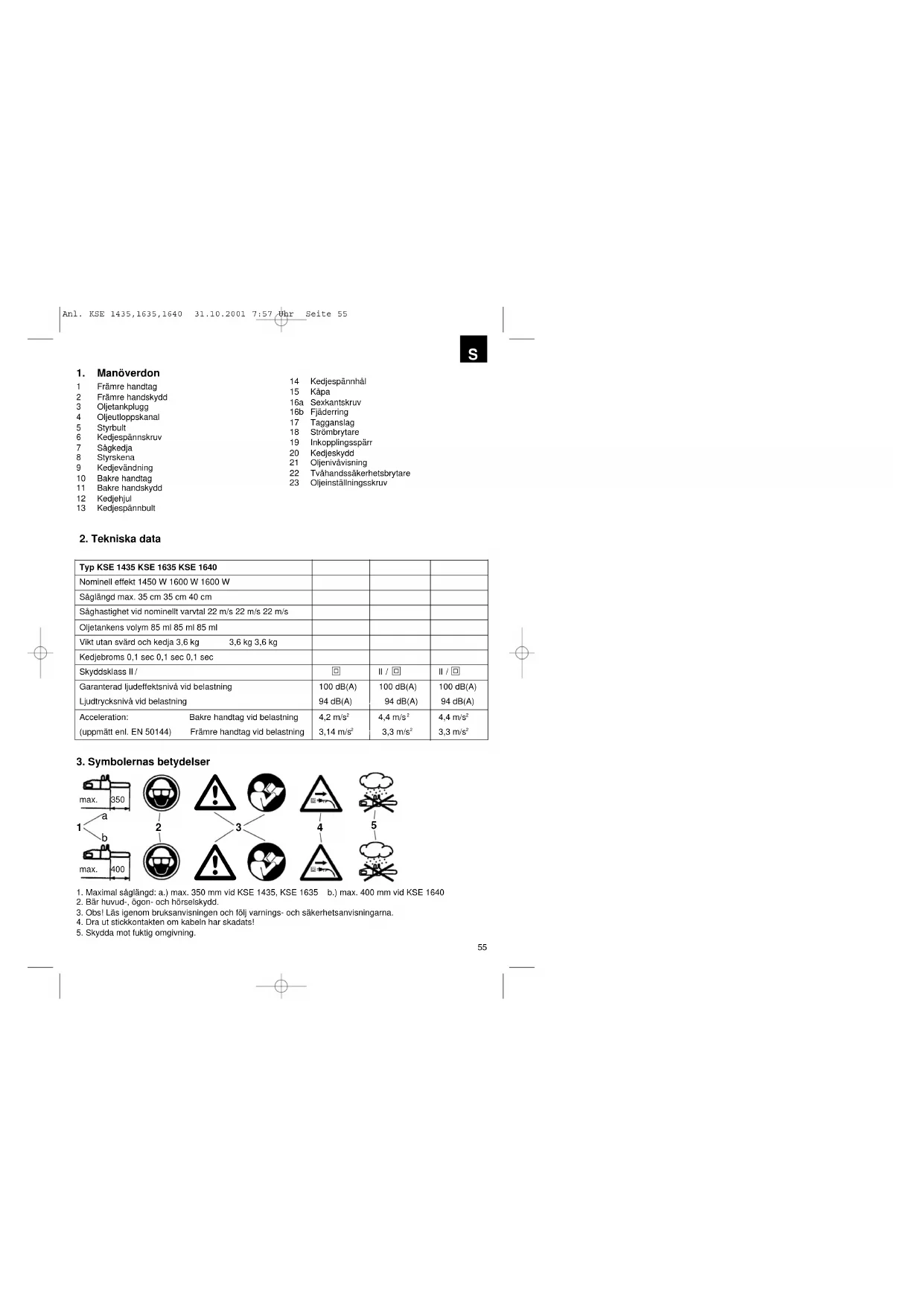

1. Tekniska data

Typ KSE 1435 KSE 1635 KSE 1640
Nominell effekt 1450 W 1600 W 1600 W
Såglängd max. 35 cm 35 cm 40 cm
Såghastighet vid nominellt varvtal 22 m/s 22 m/s 22 m/s
Oljetankens volym 85 ml 85 ml 85 ml
Vikt utan svärd och kedja 3,6 kg 3,6 kg 3,6 kg
Kedjebroms 0,1 sec 0,1 sec 0,1 sec
Skyddsklass II /	回	II / 回	II / 回
Garanterad ljudeffektsnivå vid belastning	100 dB(A)	100 dB(A)	100 dB(A)
Ljudtrycksnivå vid belastning	94 dB(A)	94 dB(A)	94 dB(A)
Acceleration: Bakre handtag vld belastning (uppmätt enl. EN 50144) Främre handtag vid belastning	4,2 m/s ^2 3,14 m/s ^2	4,4 m/s ^2 3,3 m/s ^2	4,4 m/s ^2 3,3 m/s ^2

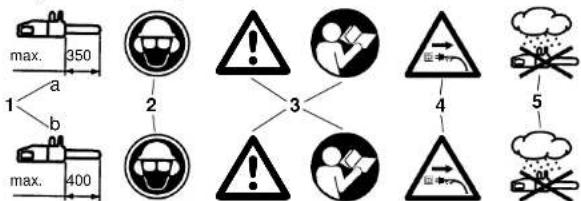

1. Symbolernas betydelser

1. Maximal såglängd: a.) max. 350 mm vid KSE 1435, KSE 1635 b.) max. 400 mm vid KSE 1640

2. Bår huvud-, ögon- och hörselskydd

3. Obs! Läs igenom bruksanvisningen och följ varnings- och säkerhetsanvisningarna.

4. Dra ut stlickkontakten om kabeln har skadats!

5. Skydda mot fuktig omgivning.

S

/ld användning av maskinen ska säkerhetsanvisningarna följas. Beakta dessa anvlsnningar för din egen och andra personers säkerhet innan du använder maskinen. Förvara anvisningarna på ett säkert ställe för tramtida bruk. Använd den elektriska kedjesågen endast till sågning av virke (delar av trä). Alla andra användningar sker på egen risk och utgör möjligtvis en fara för användaren. Tillverkaren ansvarar ej för skador som har uppstätt pga. ej ändamålsenlig användning eller felaktig betjäning.

Säkerhetsanvisningar och olycksskydd

För att undvlka felaktig hantering av kedjesågen, läs igenom den kompletta bruksanvisningen nog-

grant innan du tar maskinen I drift för första gången. Alla anvisningar om hanteringen av kedjesågen är alltid avsedda att garantera din personliga säkerhet! Låt en fackman instruera dig praktiskt!

• Kontrollera att stickkontakten och kabeln är utan skador innan du ansluter maskinen till nätet. Ev. skador måste omedelbart åtgårdas av en fackman.
• Skadade kablar, anslutningar och stickkontakter, eller anslutningsledningar som ej motsvarar föreskrifterna, får ej användas! Om kabeln har skadats eller delats måste stickkontakten omedel bart dras ut!
• Slå ifrån maskinen innan du lossar på kedjebromsen.
  ●Bär alltid skyddsglasögon och skyddshandskar under arbetets gång.
• Bär tätt åtsittande arbetskläder samt säkerhetsskor som skydd mot skador.
  ●Bär bullerskydd för att undvika hörselskador; hjälm med ansiktsskydd är att föredra.
  ●Se till att du står stadigt under arbetets gång.
  ●Håll arbetsområdet i ordning.
  ●Skydda dig mot elektriska slag; undvlk att röra vid jordade delar.
• SIå ifrån maskinen innan du lägger den ifrån dig.
• Dra ut stickkontakten ur vägguttaget innan du genomför allt slags arbeten på maskinen.
• Anslut stickkontakten vid vägguttaget endast om masklnen är fränkopplad.
• Kedjesågen får endast betjänas av en person i taget. För andra personer är det förbjudet att uppehålla slg Inom kedjesågens svängnings

område. Fäst särskilt avseende vid bam och husdjur.

• Vid start måste sågen vara frigående.
• Håll fast kedjesågen med bägge händerna under arbetets gång!
  ●Barn och ungdomar får ej använda kedjesågen. Ungdomar över 16 år som använder maskinen i undervisningssyfte och samtidigt hålls under uppsikt är undantagna från detta förbud. Sågen får endast ges vidare resp. lånas ut till personer som tvunget känner till denna typ och dess hantering. Under alla omständigheter måste bruksanvisningen samtidigt stållas till förfogande!
• Se till att maskinen förvaras utom räckhåll för barn!
• Endast utvilade och friska personer, dvs. sådana som är i god fysisk kondition, får arbeta med kedjesågen. Om du blir trött av arbetet med kedjesågen, lägg in pauser i rätt tid. Kedjesågen får ej användas av personer som har druckit alkohol.
• Utsätt ej kedjesågen för regn och dålig väderlek. Se till att belysningen är tillräcklig. Använd ej elverktyg i närheten av brännbara vätskor eller gaser.
• Om maskinen ej används under längre tid. måste den kopplas ur på ett sådant sätt att ingen person kan komma till skada.
• Sätt an lagganslaget först vid varje sågning innan du börjar att såga.
• Dra endast ut kedjesågen ur virket medan sågkedjan är i rörelse. Vid sågning utan anslag kan följden bli att användaren dras framåt.
• Det är förbjudet att såga från stegar, i träd eller på liknande ostabila platser. Såga ej högre än axelhöjd och håll sågen med bägge händerna.
• Nåtkabeln ska alltid dras bakom användaren.
• Kabeln måste alltid ledas bakåt och bort från maskinen.
  ●Använd endast originaltillbehör.
  ●Maskiner som används utomhus måste anslutas till en jordfelsbrytare.
  -Överbelasta inte dina elverktyg. Arbetet kan genomföras bättre och säkrare inom det angivna effektområdet.
  ●Använd det rätta elverktyget. Använd inga effektsvaga maskiner för tunga arbeten.
  ●Använd ej kabeln till ej avsedda ändamål. Bär aldrig elverktyget i kabeln. Använd inte kabeln till att dra ut stickkontakten ur vägguttaget. Skydda kabeln mot värme, olja och skarpa kanter.

S

Vid utomhusbruk ska endast härför godkänd och märkt förlängningskabel användas.

●Använd säkert underlag vid sågning av sågat virke och tunna grenar (sågbock, bild 4). Virket får ej staplas, hållas fast av en annan person eller fixeras med fötterna.

●Rundträ måste säkras.

- Vid arbeten på sluttande underlag måste du alltid stå ovanför trädet.

- Vid kapsågning måste tagganslaget sättas mot det virke som ska sågas (se bild 4).

- Före varje kapsågning måste lagganslaget sällas fast, först därefter sågas virket med löpande sågkedja. Lyft upp sågen med det bakre handtaget och styr med det främre handtaget.

Tagganslaget fungerar som vridpunkt. Genomför sågrörelsen genom att lätt trycka ned det främre handtaget. Dra tillbaka sågen en aning. Sätt tagganslaget längre ned och dra upp det främre handtaget på nytt (se bild 5).

- Dra endast ut sågen ur träet medan sågkedjan är i rörelse.

- Om flera sågningar genomförs, måste sågen kopplas ifrån mellan de olika sågningarna.

- Stick- och längssågning får endast utföras av speciellt utbildad personal (ökad risk för rekyler; se bild 6).

- Påbörja längssågningar i en så plan vinkel som möjligt. Här måste du gå sårskilt försiktigt tillväga eftersom tagganslaget inte kan användas.

- Vid sågning med skenans ovanyta kan det inträffa att den elektriska kedjesågen skjuts i riktning mot användaren ifall såkgedjan klåms fast. Därför ska, så långt detta är möjligt, sågning ske med skenans undersida, eftersom sågen då förs bort ifrån användaren i riktning mot virket (se bild 7 och 8).

- Var försiktig vid sågning av splittrat virke. Avsågade virkesdelar kan kastas ut (risk för skador!).

- Använd inte den elektriska kedjesågen till att lyfta bort eller föra undan trästycken och andra föremål.

●Vld avkvistning bör den elektriska kedjesågen om möjligt hållas emot stammen. Härvid får sågning med skenans spets ej genomföras (risk för rekyler; se bild 6).

- Avkvistning får endast utföras av speciellt utbildad personall Risk för skador!

- Se upp med grenar som står under spänning. Fritt hängande grenar får ej sågas igenom underifrån.

●Genomför ingen avkvistning medan du står på

stammen.

- Den elektriska kedjesågen får ej användas för skogsarbeten, dvs. fällning och avkvistning i skog I sådant fall kan användarens nödvändiga rörelse frihet och säkerhet ej garanteras pga. kabelför bindningen.

- Vid fällning måste du alltid stå vid sidan om det fallande trädet.

- Se upp för fallande grenar när du går tillbaka efter fällningssågningen.

- Vid arbeten på sluttande mark måste sågens användaren stå ovanför eller vid sidan om den slam som ska bearbetas resp. del liggande trädet.

- Ge akt på trädstammar som rullar mot dig. Rekyler!

●Rekyler kan uppstå i kedjesågen om skenans spets (särskilt den övre fjärdedelen) oavsiktligt rör vid virke eller andra fasta föremål. Den elektriska kedjesågen slungas då okontrollerat och med hög energi i riktning mot sågens användare (risk för skador!)

För att undvika rekyler, beakta följande:

●Använd aldrig skenans spets till att påbörja sågningar! lakktag alltid skenans spets.

- Såga aldrig med skenans spets! Var försiktig när du fortsätter sågningar som du redan har påbörjat.

- Påbörja sågningen medan sågkedjan roterar.

- Skärp alltid sågkedjan på korrekt sätt.

- Såga endast igenom en gren i taget! Vid avkvistning måste du se till att ingen annan gren berörs.

- Vid kapning måste du ta hänsyn till stammar som ligger tätt intill. Använd om möjligt sågbock.

Vid transport av kedjesågen måste stickkontakten dras ut och kedjeskyddet skjutas över skenan och kedjan. Om flera sågningar genomförs med kedjesågen, måste sågen kopplas ifrån mellan de olika sågningarna.

S

6. Före driftstart

Nätspänningen måste stämma överens med uppgifterna på maskinens typskylt. Kontrollera före varje sågning att kedjesägen fungerar på ett fullgott sätt samt är i driftsäkert skick enl. gällande föreskrifter. Kontrollera före sågning att kedjesmörjningen fungerar samt att oljenivån stämmer (se bild 9). Om oljan befinner sig ca. 5 mm ovanför den undre kanten (på bilden markerad med „Min”), måste du fylla på olja. När oljan står ovanför denna marking kan du arbeta säkert.

Koppla in kedjesågen och håll den över ett ljust underlag. Obs! Kedjesågen får ej beröra marken; håll därför ett säkerhetsavständ på ca. 20 cm. Om du nu ser ett oljespår som blir allt mörkare, fungerar kedjesmörjningen på ett fulgott sätt. Om inget oljespår syns, måste ev. oljeutloppskanalen (4), det övre kedjespännhälet (14) eller oljekanalen rengöras, eller kundtjänst kontaktas. (Läs tvunget igenom avsnitten „Fylla på kedjeolja och „Kedjesmörjning“). Kontrollera kedjespänningen och spänn åt vid behov (se avsnittet „Spänna sågkedjan“). Kontrollera kedjebromsens funktion (se även avsnitt „Lossa kedjebromsen“).

7. Montering av styrskena och sågkedja

Stickkontakten får ej vara ansluten till uttaget. Obs! Det främre handskyddet (2) måste alltid stå I det översta (vertikala) läget.

Styrskena och sågkedja bifogas alltid i omonterat skick. För montering, skruva först av skruv/fjäderring (16a+b) och ta bort bromskåpan (15).

Kedjespännbulten (13) måste befinna sig i styrningens mitt (5). Om nödvändigt, skruva åt kedjespännbulten med kedjespännskruven (6). Som skydd mot skador från de skarpa kanterna på sågkedjan, ska skyddshandskar bāras vid montering samt vid

åtspänning och slutlig kontroll. Innan du monterar samman styrskenan och sågkedjan, måste du beakta tändernas sågriktning! Rotationsriktningen är markerad med en pil på kåpan (15). För att bestämma sågriktningen måste du ev. vända på sågkedjan (7). Håll styrskenan (8) vertikalt med spetsen uppåt och lägg på sågkedjan (7) med början vid skenans spets. Montera därefter samman styrskena och sågkedja enligt följande: Lägg styrskenan med sågkedjan på styr- (5) resp. kedjespännbuiten (13). Lägg sågkedjan om kedjehjulet (12), kontrollera att kedjan är riktigt monterad (se bild pos. 7). Sätt på kåpan (15) och dra åt en anling med fjäderringen/skruven (16a+b).

Därefter måste du spänna sågkedjan på ett korrekt sätt:

8. Spänna sågkedjan

Före allt slags arbeten vid maskinen måste stick- kontakten dras ut ur vägguttaget!

Bär skyddshandskar!

Se till att såkgedjan (7) ligger i skenans (8) styrspår! Vrid kedjespännskruven (6) med en kryssmejsel i medsolsriktning tills såkgedjan är riktigt åtspånd. Därefter måste styrskenan tryckas uppåt när skruven (16a) dras åt. Kontrollera kedjans spänning ännu en gång (se bild 10). Dra ej åt såkgedjan för mycket. I kall driftillstand bör kejdan lyftas ca. 5 mm i styrskenans mitt. Dra åt skruven (16a) ordentligt.

Vid uppvärmning töjs sågkedjan ut och kommer därmed att hånga ned. Det finns risk för att kedjan lossnar. Spänn åt vid behov. Om du spänner åt sågkedjan medan den är varm, måste du tvunget avspänna den efter att sågningsarbetena har avslutats. I annal fall uppstår höga spänningar när sågkedjan dras ihop efter avkylning. En ny sågkedja behöver ca. 5 minuters inkörningstid. Härvid är det mycket viktigt att tillräcklig kedjesmörjning är förhanden. Kontrollera kedjespänningen efter inkörningen, spänn åt vid behov.

Rengör oljetankpluggen (3) innan du öppnar den för att förhindra att smuts tränger in i tanken. Kontroller oljetankens innehåll under sågningsarbetena med hjälp av oljenivåvisningen (21). Stäng oljetankpluggen (3) och torka ev. av olja som har runnit över.

10. Kedjesmörjning

Som skydd mot överdrivet slitage måste sågkedja och styrskena smörjas likformigt under drift. Smörjningen sker automatiskt. Arbeta aldrig utan kedjesmörjning. Vid torr-roterande kedja skadas det kompletta sågningsgarnityret svårt redan efter en kort tid. Därför ska kedjesmörjningen och oljenivån kontrolleras före varje sågning (bild 9).

Ta aldrig sågen i drift om oljenlvån befinner sig under minimum-markeringen (bild 9).

●Minimum - Om oljenivån visar endast 5 mm ovan för oljenivåvisningens (21) undre kant måste du fylla på olja.

●Maximum - Fyll på olja tills synglaset är fullt.

Kontrollera före sågning all kedjesmörjningen fungerar samt att oljenivån stämmer. Koppla in kedjesågen och håll den över ett ljust underlag. Obs! Kedjesågen får ej beröra marken; håll därför ett säkerhetsavständ på ca. 20 cm. Om du nu ser ett oljespår som blir allt mörkare, fungerar kedjesmörjningen på ett fullgolt sätt. Om inget oljespår syns, måste ev. oljeutloppskanalen (4), det övre kedjespännhålet (14) eller olje-kanalen rengöras, eller kundtjänst kontaktas (bild 3). Inställning av oljeflödesmångd Oljeflödesmängden ställs in med oljeinställningsskruven (23). Vid fuktigt och mjukt virke kan oljeflödet sänkas (vrid oljeinställningsskruven i medsolsriktning) i motsats till torrt och hårt virke, där smörjningen behöver mer olja (vrid oljeinställningsskruven i motsolsriktning).

Livslängden hos sågkedjor och styrskenor är i hög grad beroende av smörjningsoljans kvalitet. Det är ej tillåtet att använda spillolja! Använd endast miljövänlig kedjesmörjningsolja. Lagra kedjesmörjningsolja i härför avsedda behållare.

13. Styrskena

Vid vändningen samt på undersidan är styrskenan (8) utsatt för särskilt stort slitage. Vänd på styrskenan (8) varje gång du har skärpt kedjan för att på så sätt undvika ensidigt slitage.

14. Kedjehjul

Påfrestningen på kedjehjulet (12) är särskilt hög. Om kraftiga slitagespår syns på tänderna måste hjulet tvunget bytas ut. Ett slitet kedjehjul förkortar sågkedjans livslängd. Byt ut kedjehjulet vid en specialaffär eller vid kundtjänst.

15. Kedjeskydd

Efter avslutat arbete eller inför transport måste kedjeskyddet (20) omedelbart skjutas över kedja och svärd.

16. Kedjebroms

Vid sågrekyler löser kedjebromsen ut via del främre handskyddet (2). Det främre handskyddet (2) trycks framåt av handens ovensida. Därmed ser kedjebromsen till att kedjesågen resp. motorn stannar inom 0,10 sekunder.

För att göra din såg driftberedd på nytt, måste sågkedjans blockering lossas. Koppla först ifrån sågen. Fäll sedan tillbaka det främre handskyddet (2) till dess vertikala utgångsläge tills det kommer i spår. Därefter är sågen fullt funktionsduglig på nytt.

18. Skärpa sägkedjan

Din specialaffär ser till att sågkedjan skärps snabbt och korrekt. Inom specialhandeln säljs dessutom anordningar för skärpning av kedjor (filanordningar) som du kan använda till att skärpa din sågkedja på egen hand. Beakta resp. bruksanvisning. Sköt noggrant om ditt verktyg.

Se till att verktyget är vasst och rent för att kunna arbeta på ett säkert och fullgott sätt. Följ underhåll-sanvisningarna samt anvisningarna för byte av verktyg.

19. Driftstart

Under arbetets gång måste tvunget skyddsglasögon, hörselskydd, skyddshandskar samt kraftiga arbetskläder användas!

Använd endast sägen med godkänd förlängningska bel, som har föreskriven isolering, och anslutningar för användning utomhus (godkänd gummiledning) som passar till maskinens stickkontakt. Kedjesägen är utrustad med en tvåhandssäkerhetsbrytare. Sågen fungerar endast om den ena handen trycker in knappen vid det främre handtaget (1) samtidigt som den andra handen aktiverar brytaren vid det bakre handtaget (10).

Om kedjesågen inte kör, måste kedjebromsen lossas med det främre handskyddet (2). Läs tvunget igenom avsnitten „Kedjebroms“ och „Lossa kedjebromsen“.

Efter att kedjesågen har slagits till, kör den ome- delbart med maximal hastighet.

Urkoppling: För att koppla ur sågen måste knappen vid det främre handtaget (1) eller brytaren (18) vid det bakre handtaget släppas.

Efter varje arbete med kedjesågen bör du: Rengöra sågkedjan och styrskenan.

Sätta på kedjeskyddet.

Maskinskydd

Maskinen får ej användas i regn eller i fuktig omgivning.

Vid skador på förlängningskabeln måste stickkontakten omedelbart dras ut. En kabel som har skadats får inte längre användas.

Kontrollera din maskin med avseende på skador. Innan du använder verktyget, kontrollera att skydds-anordningarna eller ev. andra delar som har skadats i mindre mån fungerar på ett fullgott och ändamålsenligt sätt. Kontrollera att de rörliga delarna fungerar korrekt. Samtliga delar måste vara rätt monterade samt uppfylla alla krav för att garantera att sågen fungerar på ett ändamålsenligt sätt. Skadade skyddsanordningar och delar måste omedelbart repareras resp. bytas ut på ett lämpligt sätt av en kundtjänstverkstad eller av ISC GmbH, såvida inte annat anges i bruksanvisningen.

Arbetsanvisningar

Sågrekyler

Bild 6

ndvik sågolyckor när du sågar med skenans spets; sågen kan slungas upp blixtsnabbt. Bär komplett skyddsutrustning när du arbetar med sågen.

Med rekyler menas uppåt- och/eller bakåtriktade rörelser hos styrskenan som kan inträffa när sågkedjan vid styrskenans spets plötsligt rör vid ett föremål.

Säkra arbetsstycket.

Använd fastspänningsanordningar för att hålla fast arbetsstycket. På så sätt kan du använda bägge händerna till att hålla maskinen.

Vid rekyler beter sig sågen på ett okontrollerbart sätt. Därigenom uppstår risk för svåra skador. Såga aldrig med lös kedjespänning eller trubbig kedja. Om du använder en kedja som har skärpts på ett ej ändamålsenligt sätt, betyder detta att risken för rekyler har ökat. Såga aldrig ovanför axelhöjd.

20. Användningstips

Sågning av virke (se bild 4 och 5)

Beakta samtliga säkerhetsanvisningar och gå tillväga enligt följande vid sågning av virke:

Lägg trävirket stabilt. Spänn fast korta virkesdelar före sågning. Såga endast virke eller föremål av trä. Se till att du under sågningen inte kommer i kontakt med spik, sten etc. Dessa kan slungas Ivåg och skada sågkedjan. Undvik att den körande sågen rör vid trädstångsel eller marken. Vld avkvistning ska maskinen støttais i möjligaste mån. Sågning få ej ske med skenans spets. Ge akt på trädstubbar, rötter, diken och backar.

Det finns risk för att du snavar.

Obs!

Kedjesågen måste kõra omedelbart innan den rör vid virket!

Inkoppling: Tryck in inkopplingsspärren (19) och strömbrytaren (18) samt knappen vid det främre handtaget. Sätt an det undre tagganslaget (17) mot virket. Dra upp kedjesågen med det bakre handtaget (10) och såga in i virket. Dra tillbaka kedjesågen en anling och sätt in tagganslaget (17) djupare. Var försiktig vid sågning av späitrat virke. Virkesdelar kan kastas ut (risk för skador).

Urkoppling: Släpp strömbrytaren eller knappen vid det främre handtaget.

Dra ut stickkontakten.

Virke under spänning

Bild 10.1: Stammens ovansida står under

spänning

Fara: Trädet slår uppåt!

Bild 10.2: Stammens undersida står

under spänning

Fara: Trädet slår nedåt!

Bild 10.3: Kraftiga stammar och stark

spänning

Fara: Trädet slår blixtsnabbt

uppåt med otrolig kraft!

Bild 10.4: Stammens sidor står under

spänning

Fara: Trädet slår ut åt sidan.

Fällning av träd

Beakta samtliga säkerhetsföreskrifter och gå tillväga enligt följande vid fällning av träd:

Med kedjesågen får du endast fälla träd vars diameter är mindre än styrskenans längd! Försök aldrig att dra loss en inklämd såg medan motorn kör. Använd istället en träkil till att lossa på sågkedjan.

Obs!

Farozon: Fallande träd kan dra med sig andra träd, därför uppgår farozonen (fällingsområdet) till den dubbla trädlängden. (Bild 11)

Det är farligt att fälla träd och kan inte göras utan erfarenhet. Om du är nybörjare eller saknar erfa- renhet, låt bli att fälla träd! Gå först en kurs. (Bild 12)

Fällningsriktning:

• Beräkna först fällningsriktningen med hänsyn till trädkronans tungdpunkt samt vindriktningen. Kedjesågen måste kõra omedelbart innan den rör vid virket! Koppla in kedjesågen. Såga in en skåra vid trädets fällningsriktning. Såga ett vågrätt snitt (fällningssnitt) på motstående sida mot skåran.
• Lägg an ett fällningshack - detta ger trädet styming och riktning.
• Kontrollera fällningsriktningen: Om du måste korrigera fällningshacket, såga alltid med full bredd.
  ●Ropa „Träd faller“
  ●Gör fällningssnittet först: Detta sätts högre än fäll ningshackets botten. Sätt in kilar i tid.
• Låt brottlisten vara som den är: denna fungerar som ett gångjärn. Om du kapar brottlisten, faller trädet okontrollerat.

●Vält trädet med kilar, ej med sågning.

●Ta ett steg tillbaka när trädet faller. Ge akt på trädkronan, vänta tills den har upphört att svänga. Arbeta ej vidare under grenar som hänger kvar.

Fäll ej

om du inte längre kan se enstaka detaljer inom fällningsområdet, t.ex. vld dimma, regn, snöyra eller skymning;

om fällningsrlktningen inte längre kan garanteras pga. vind eller vindbyar.

Fällningsarbeten på branta sluttningar, vid halka, på frusen mark eller vid rimfrost kan endast genomföras på ett ansvarsfullt sätt om du verkligen kan stå stadigt.

Urkoppling: Dra ut stickkontakten.

Vid fällning måste du dessutom slå in en kil i den vägrätta snittet. Se upp för fallande grenar när du går tillbaka efter fällningssågningen.

Tillbehör:

Använd endast originalreservdelar

Styrskena KSE 1435, KSE 1635 45.001.31

Styrskena KSE 1640 45.003.31

Sågkedja KSE 1435, KSE 1635 45.001.11

Sågkedja KSE 1640 45.003.11

Underhåll och rengöring

Före samtliga arbeten på maskinen måste stick- kontakten dras ut ur vägguttaget!

Se till att ventilationsöppningarna hålls fria samt är rena. Endast sådana underhållsarbeten som beskrivs i bruksanvisningen får genomföras på kedjesågen. Andra arbetsuppgifter som sträcker sig hårutöver måste utföras av kundtjänst. Den elektriska kedjesågens konstruktion får inte förändras.

Därigenom kan din säkerhet äventyras. Om maskinen trots naggranna tillverkningsprocesser och tester ändå skulle sluta att fungera, måste reparation genomföras av en auktoriserad kundtjänstverkstad. Ange typbeteckning samt det niosilfriga beställningsnumret vid förfrågningar och reservdelsbeställningar.

Förvaring

Förvara dln kedjesåg på ett säkert ställe. Kedjesågar som inte används bör rengöras och därefter förvaras på en plan yta i ett torrt utrymme som är oátkomligt för barn.

S

Beakla säkerhetsanvisningarna på sidan 56 och 57

Störning Orsak Åtgård
Motorn kör ej Ingen ström Kontrollera vägguttag, kabel, ledning.Kedjebroms Se punkt 16 och 17 „Kedjebroms“ samt„Lossa kedjebromsen“
Kedjan roterar ej Kedjebroms Kontrollera kedjebromsen, lossaev.
Dålig sågprestanda Kedjan trubbig	Skärp kedjanKedjan felaktigt monteradKedjespänning Kontrollera	Kontrollera att kedjan har monterats korrektkedjespänningen
Sågen kör trögt Kedjespänning Kontrollera kedjespänningenKedjan hoppar av svärdet
Kedjan blir het (torr) Kedjesmörjning	Kontrollera oljenivån	Kontrollera kedjesmörjningen

Använd Inget verktyg vars brytare inte kan slås till resp. slås ifrån.

Vid alla andra felaktiga funktioner måste du ta kontakt med en auktoriserad kundtjänstverkstad, vår centrala servicetjänst eller din försäljare.

Sagulykker unngås när man ikke sager med skinnespissen; sagen kan slå opp lynraskt. Bruk komplett verneutstyr när det arbeides med sagen.

Rekylslag er en oppover- og/eller bakoverrettet bevegelse av føringsskinnen som kan oppstå när sagkjedet på spissen av føringsskinnen uventet kommer i berøring med en gjenstand.

Garantitiden omfattar >et 1 år< och börjar löpa från och med köpedagen.

Garantin avser tillverknigsfel samt material- och funktionsfel.

Därtill nödvändiga reservdelar och uppkommen arbetstid kommer ej att debiteras.

Garantin gäller ej för på fel som uppstått på grund av nyttjandet.

Din kundtjänspartner

® EINHELL-TAKUUTODISTUS

Förbehåll för tekniska förändringar
