KSE 1640 - Sierra electrica EINHELL - Manual de uso y guía de instrucciones gratis

Tipo de producto	Sierra eléctrica de cadena
Marca	Einhell
Modelo	KSE 1640
Potencia nominal	1600 W
Longitud de corte máxima	40 cm
Velocidad de corte a velocidad nominal	22 m/s
Capacidad del depósito de aceite	85 ml
Peso sin espada ni cadena	3,6 kg
Tiempo de freno de cadena	0,1 segundo
Nivel de potencia acústica garantizado bajo carga	100 dB(A)
Nivel de presión acústica bajo carga	94 dB(A)
Aceleración en el mango trasero bajo carga	4,2 m/s²
Aceleración en el mango delantero bajo carga	3,3 m/s²
Categoría de seguridad	II / doble aislamiento
Freno de cadena	Sí, accionado por el protector de mano delantero
Lubricación automática de la cadena	Sí, ajustable
Mando de seguridad a dos manos	Sí
Protector de cadena incluido	Sí
Guía de cadena (espada)	Longitud 40 cm, pivotante
Alimentación	230 V / 50 Hz
Mantenimiento y limpieza	Limpiar las rejillas de ventilación, verificar la lubricación, afilar la cadena regularmente
Piezas de repuesto disponibles	Guía de cadena ref. 45.003.31, cadena ref. 45.003.11
Garantía	12 meses

Preguntas frecuentes - KSE 1640 EINHELL

¿Cómo arrancar la sierra eléctrica KSE 1640?

Para arrancar, presione el bloqueo de arranque (19) y simultáneamente el interruptor de encendido/apagado (18) en el mango trasero, así como el botón de conmutación en el mango delantero. La sierra solo funciona con ambas manos.

¿Cómo ajustar la tensión de la cadena?

Desconecte la máquina. Gire el tornillo tensor de la cadena (6) en el sentido de las agujas del reloj con un destornillador hasta que la cadena esté bien tensada. La cadena debe poder levantarse unos 5 mm en el centro de la guía en frío. Luego apriete el tornillo de la cubierta.

¿Cómo llenar el aceite de cadena?

Limpie el tapón del depósito de aceite (3), ábralo y llénelo con aceite de cadena biológico hasta el nivel máximo visible en el indicador de nivel (21). Cierre bien.

¿Cómo verificar la lubricación automática de la cadena?

Encienda la sierra y manténgala a unos 20 cm sobre un fondo claro sin tocar el suelo. Si aparece una traza de aceite creciente, la lubricación funciona. De lo contrario, limpie el canal de salida de aceite (4) y el orificio de tensión.

¿Cómo usar el freno de cadena?

El freno de cadena se activa automáticamente en caso de rebote empujando el protector de mano delantero (2) hacia adelante. Para soltarlo, apague la máquina y baje el protector de mano delantero a la posición vertical hasta que encaje.

¿Qué tipos de madera se pueden cortar con esta sierra?

Esta sierra está diseñada para cortar madera y objetos de madera. No la utilice para otros materiales. Evite clavos, piedras y obstáculos metálicos.

¿Cómo afilar la cadena?

Se recomienda afilar la cadena por un especialista. Puede usar un kit de afilado adecuado siguiendo las instrucciones. Una cadena desafilada reduce el rendimiento y aumenta los riesgos.

¿Cuáles son las precauciones de seguridad esenciales?

Use siempre gafas, casco antirruido, guantes y zapatos de seguridad. No corte por encima de los hombros, use ambas manos y desconecte la sierra antes de cualquier mantenimiento. Evite cortar con la punta de la guía para prevenir rebotes.

¿Cómo transportar y guardar la sierra?

Desconecte la sierra, coloque el protector de cadena sobre la guía y la cadena. Guárdela en un lugar seco, fuera del alcance de los niños, sobre una superficie plana.

¿Qué tipo de aceite usar para la cadena?

Use exclusivamente aceite de lubricación de cadena respetuoso con el medio ambiente. No use nunca aceite usado. Conserve el aceite en un recipiente adecuado.

MANUAL DE USUARIO KSE 1640 EINHELL

© Observaciones para mayor claridad

△El triángulo de peligro es un símbolo que se antepone a todas las instrucciones que sean de suma importancia para su seguridad. La inobservancia de este aviso puede causar herldas de gravedad.

Las ilustraciones indicadas en el texto se encuentran en las páginas dobles delanteras. Manténgalas abiertas para poder estudiar cómodamente este manual.

1. Empuñadura delantera
2. Protector de manos delantero
3. Tapón de depósito de gasolina
4. Canal de salida de aceite
5. Bulón guía
6. Tornillo tensor de la sierra
   7 Cadena de corte
7. Pieza riel guía
8. Pieza de desvio
9. Empuñadura trasera
10. Protector de manos trasero
11. Rueda de la cadena
12. Bulón tensor de la cadena
13. Perforación del tensor
14. Cubierta
    16 a Tomillo hexagonal
    16 b Arandela tensora
    17 Tope de garra
15. Interruptor de conexión/desconexión
16. Botón de bloqueo de conexión
17. Protector de la cadena
18. Indicador del nivel de aceite
19. Interruptor de seguridad a dos manos
20. Tornillo de ajuste del aceite

2. Características técnicas

Tipo KSE 1435 KSE 1635 KSE 1640
Potencia nominal 1450 W 1600 W 1600 W
Longitud de corte, max.: 35 cm 35 cm 40 cm
Rapidez de corte a velocidad nominal 22 m/s 22 m/s 22 m/s
Capacidad del depósito 85 ml 85 ml 85 ml
Peso sin dispositivo de corte ni cadena	3,6 kg	3,6 kg	3,6 kg
Freno de cadena 0,1 sec 0,1 sec 0,1 sec
Categoría de protección II /	回	II / 回	II / 回
Nivel de potencia acústica garantizada bajo carga	100 dB(A)	100 dB(A)	100 dB(A)
Nivel de presión acústica bajo carga	94 dB(A)	94 dB(A)	94 dB(A)
Fuerza de aceleración: empuñadura trasera bajo carga (medido según EN 50144) empuñadura delantera bajo carga	4,2 m/s ^2 3,14 m/s ^2	4,4 m/s ^2 3,3 m/s ^2	4,4 m/s ^2 3,3 m/s ^2

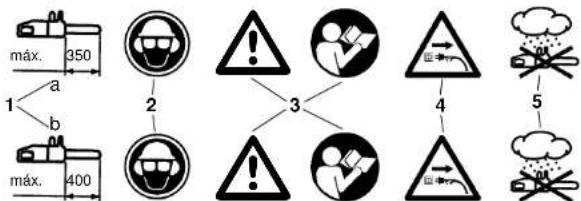

3. Explicación de los símbolos

1. Longitud de corte máxima: a) máx. 350 mm en la KSE 1435, KSE 1635 b) máx. 400 mm en la KSE 1640.
2. Póngase un casco, unas gafas de trabajo y protectores auditivos.
3. ¡Atención! Lea el manual de instrucciones y respete los símbolos de aviso e instrucciones de seguridad.
4. Desenchufe Inmediatamente el aparato si el cable de conexión está dañado.
5. Manténgalo al abrigo de la humedad

E

4. Instrucciones de seguridad

Para trabajar con la máquina es impreclindible observar las instrucciones de pertinentes. Para su seguridad y para la seguridad de terceros, observe estas instrucciones y las demás advertencias antes de trabajar con la motosierra. Guarde el manual en lugar seguro para uso posterior. Utilice la motosierra eléctrica únicamente para cortar madera (piezas de madera). Cualquier otro uso sucede bajo su propia responsabilidad y puede resultar pellgroso. El fabricante no se hace responsable de los daños causados por un uso inadecuado o manejo equivocado.

Instrucciones de seguridad y prevención de accidentes.

Antes de la primera puesta en marcha es imprescindible leer

atentamente el manual de instrucciones para evitar un manejo inadecuado de la motosierra.

Todas las instrucciones de manejo de la sierra hacen siempre referencia a su seguridad personal. ¡Consulte a un especialista para aprender a trabajar con la sierra!

• Antes de enchufar el aparato a la red es preciso comprobar que ni el cable ni el enchufe estén dañados. ¡En caso de descubrir algún daño con sulte a un especialista!
• No está permitido trabajar con cables o con dispositivos de acoplamiento y de enchufe que estén dañados! En caso de que la sierra sufre algún daño o de que se haya cortado el cable, se procederá a desenchufar inmediatamente el aparato de la red.
• Antes de aflojar el freno de la cadena desconecte el aparato.
• Para trabajar, póngase siempre unas gafas de trabajo, protectores auditivos y guantes.
• Para evitar accidentes es preciso ponerse ropa de trabajo ajustada y llevar zapatos de seguridad.
• Es imprescindible llevar unos protectores auditivos para evitar daños de oidos. Se aconseja el uso de cascos con visera protectora para la cara.
  ●Trabaje siempre bien afianzado.
  ●Mantenga en buen orden su zona de trabajo.

• Protéjase de las descargas eléctricas, evitando tocar piezas con toma de tierra.

• Desconectar la sierra antes de depositarla en algún sitio.
  ●No haga ningún trabajo en la sierra sin antes desenchufarla.

• Antes de enchufar la sierra es necesario compro bar que esté desconectada.
  ●La motosierra sólo puede ser utilizada por una persona a la vez. Está prohibido que alguien permanezca en el radio de alcance de la motosierra. Es preciso vigilar especialmente a los niños y animales domésticos.
• Compruebe que la motosierra no esté trabada antes de ponerla en marcha.
• Para trabajar, sujete la motosierra con las dos manos!
  -El uso de la motosierra está prohibido a los niños o jóvenes. Esta prohibición no concierne a jóvenes de más de 16 años que estén en aprendizaje y trabajen bajo vigilancia. Sólo se puede entregar (prestar) la motosierra a personas que estén familiarizadas con este tipo de sierra y sepan como funciona. En todo caso se entregará el manual de instrucciones al prestarla.
  ●¡Mantenga la sierra fuera del alcance de los niños!.
• Sólo pueden trabajar con la motosierra personas que hayan descansado y estén sanas, es decir en buena forma física. Si el trabajo le cansa haga una pausa a tiempo. No está permitido trabajar con la motosierra después de haber ingerido bebidas alcohólicas.
• No exponga la motosierra a la lluvia o al mal tiempo. Trabaje en lugares con buena iluminación. No utilice aparatos eléctricos cerca de líquidos o gases inflamables.
• Cuando no utilice la sierra guardela de manera que no sea un peligro para nadie.
• Antes de comenzar un corte es preciso colocar fijamente el tope de garra, sólo después de hacerlo podrá comenzar a cortar.
• No intente sacar nunca la sierra parada de la madera que está cortando. No corte madera sin utilizar el tope, podría verse arrastrado hacia delante.
• No está permitido trabajar sobre una escalera de mano, en un árbol o en lugares de poca estabilidad. No corte con una sóla mano o alzando la sierra por encima del hombro.

• El cable de conexión debe ir siempre detrás de la persona que está trabajando.
  ●Conduzca el cable siempre hacia atrás, apartán dolo de la máquina.
  ●Utilice únicamente accesorios originales.

• Si utiliza la motosierra al aire libre, ésta deberá llevar un cable con disyuntor de corriente de fallo.

• No sobrecargue la motosierra eléctrica. No utilice aparatos de potencia inferior a la requerida para efectuar un trabajo determinado, trabajará mejor con la potencia adecuada.
• Utilice siempre el aparato eléctrico idóneo. No trabaje con aparatos de poca potencia para hacer trabajos duros.
• No utilice el cable para otros trabajos que los que ha sido previstos. No transporte la motosierra colgando del cable de conexión. No tire del cable para desenchufar el aparalo. Proteja el cable del calor, del aceite y de las aristas cortantes.
  ●Cables de conexión al aire libre: Utilice al aire libre únicamente cables que hayan sido homologados para dicho trabajo y estén debildamente indentificados.
• Si desea cortar madera delgada o ramas, utilice una base segura (caballete según ilus. 4). No apile la madera al mismo tiempo que la corta y no permita que otra persona la sujete con el pie.
• Antes de cortar maderos redondos fijelos debidamente.
• Si trabaja en una pendiente colóquese siempre cara a la subida.
• En trabajos de corte situe el tope de garra siempre sobre la madera que está cortando (véase ilus. 4).
  ●Al hacer el corte apoye firmemente el tope de garra antes de entrar en la madera con la sierra en funcionamiento. Para cortar, estire hacia arriba con la empuñadura trasera y conduzcala con la empuñadura delantera. El tope de garra se utiliza como punto de giro. Para continuar el corte se preslonará ligeramente sobre la empuñadura delantera, al mismo tiempo que se retira la sierra con cuidado. Coloque el tope de garra en un punto inferior y estire de nuevo hacia arriba la empuñadura trasera (véase ilus. 5).
  ●Saque la sierra de la madera únicamente con la sierra en marcha.
• Si se desean hacer varios cortes debe parar la motosierra después de cada corte.
  ●Cortes de punta y longitudinales sólo pueden ser efectuados por personas que hayan recibido un entrenamiento adecuado (mayor grado de peligrosidad debido a las fuerzas de rebote existentes, véase ilus. 6).
  ●Haga los cortes longitudinales con un ángulo lo más plano que sea posible. En estos cortes es preciso actuar con mucho culdado, puesto que no se podrá usar el tope de garra.
  ●Si utiliza el canto superior del riel durante el proceso de corte, existe la posibilidad de que la sierra retroceda violentamente hacia el operario si queda bloqueada. Por esta razón se recomienda cortar siempre con la parte inferior de la sierra, de

manera que la sierra sea impulsada hacia la madera, apartándose del cuerpo. (véase ilus. 7 y 8).

• Ponga mucha atención al cortar madera astillada. Podrian salir despedidos pedazos de madera recién cortados (peligro de accidente).

- No utilice la motosierra para apalancar y desplazar las piezas de madera cortadas u otros objetos.

- Siempre que desee desramar un árbol apoye la sierra en el tronco. Bajo ningún pretexto deberá utilizarse la punta del riel para cortar (peligro de golpes por rebote, véase ilus. 6).

- Los trabajos de desramado sólo deben ser efectuados por personas debidamente adiestra das. ¡Pellgro de accidentel

- Es preciso poner atención si hay ramas que se hallen bajo tensión. Ramas que se hallen colgando libremente no deberán cortarse por debajo.

●No se deberá desramar un árbol poniéndose de pie sobre el tronco.

- La motosierra no deberá utilizarse para trabajos forestales, es declar para talar árboles o cortar ramas en el bosque, puesto que, debido a la existencia del cable de conexión, el operario no tiene la libertad de movimientos necesaria para trabajar con seguridad.

- Cuando tale un árbol hágalo situándose en posición lateral respecto al tronco.

- Cuando retroceda, después del corte entallado, preste atención a que pueden caer ramas.

- En trabajos en pendiente el operario deberá colocarse más arriba o a un lado del árbol o del tronco caído.

- Preste atención a troncos que vengan rodando. ¡Peligro de accidente!

- Se puede producir un golpe de rebote siempre que el borde del riel (especialmente el cuarto superior) toque la madera o algún otro objeto de forma involuntaria. En un caso así, la motosierra es prácticamente imposible de controlar y sale impulsada con gran energía hacia el operarior (¡Peligro de accidente!).

Tome las medidas siguientes para evitar golpes por rebote:

●No intente empezar nunca un corte con la punta del riel.

●No corte nunca con la punta del riel. Proceda con cuidado al continuar cortes ya empezados.

- Empiece siempre a cortar estando la motosierra en marcha.

●La cadena de corte deberá estar siempre afilada.

●No corte nunca varias ramas a la vez. Al desramar preste atención de no tocar otras ramas.

- Cuando corte troncos a trozos compruebe que no toque otros troncos cercanos. Use un caballete siempre que sea posible.

E

E

5. Transporte de la motosierra

Antes de desplazar la motosierra será preciso desenchularla y poner la cubierta protectora sobre el riel de corte y la cadena. Si se hacen varios cortes, uno tras otro, será preciso desconectar la motosierra entre cada uno de los cortes.

6. Puesta en marcha

La tensión de la fuente de corriente debe coincidir con la indicada en la placa de la motosierra. Antes de empezar a trabajar debe comprobarse siempre que la motosierra funcione correctamente y esté libre de cualquier daño que amenace la seguridad. Antes de comenzar el trabajo debe controlar el funcionamiento de la lubricación de la cadena y el nivel de aceite (véase imagen 9). Si el nivel de aceite se halla unos 5 mm por encima del nivel mínimo (en la ilustración marcado con „mín.“), será preciso efectuar un relleno de aceite. Trabajará seguro siempre que el nivel esté por encima de dicha marca. A continuación conecte la sierra y manténgala sobre un fondo claro. ¡Atención! La motosierra no deberá tocar el suelo, mantenga una distancia de seguridad de unos 20 cm. El sistema de lubricación funciona correctamente si se puede observar un incremento del aceite sobre la cadena. Si no sale aceite será necesario limpiar el canal de salida (4), la perforación del tensor de cadena superior (14) y el canal de aceite o, eventualmente, consultar al servicio de asistencia técnica. (Lea detendidamente el capítulo „Relleno de aceite y lubricación de la cadena“). Compruebe la tensión de la cadena y vuelva a tensarla de ser necesario (Véase el capítulo „Tensión de la cadena“). Controle el funcionamiento del freno de la cadena (véase también el capítulo „Cómo aflojar el freno de la cadena“).

7. Montaje de los rieles guía y de la cadena. Para ello, la sierra no deberá estar enchufada.

¡Atención! El protector de mano delantero (2) deberá estar siempre en su posición superior (vertical).

El riel guía y la cadena se suministran sin montar. Para efectuar el montaje desatornille primeramente el tornillo/arandela muelle (16a-b) y saque la cubierta de la caja de freno (15). El bulón tensor de la cadena deberá hallarse centrado en la guía (5). De ser necesarlo afloje el bulón tensor (13) con tornillo tensor (6). Para evitar herirse con las aristas cortantes se recomlenda el uso de guantes protectores al efectuar el montaje, los trabajos de tensión y las comprobaciones finales. Antes de instalar la cadena en el riel guía es Imprescindible que compruebe el sentido de corte de los dientes. El sentido de marcha se

halla indicado en la cubierta (15) con una flecha. Para determinar el sentido de corte se podrá también dar la vuelta a la motosierra (7). A continuación, sujete el riel guía (8) con la punta en vertical hacia arriba y coloque la cadena (7) empezando por la punta. Después de esto podrá montar el riel guía con la cadena puesta de la manera siguiente: colocar el riel guía con la cadena sobre el bulón de guía (5) o bulón tensor (13). Colocar la cadena alrededor de la rueda (12) y comprobar si está bien montada (véase pos. 7 en ilus.). Aplicar la cubierta (15) y tensar ligeramente con la arandella/tomillo (16a-b). A continuación deberá tensar correctamente la cadena de la sierra:

8. Cómo tensar la cadena de la sierra

¡Antes de realizar cualquier trabajo desconecte la sierra!

¡Póngase guantes protectores!

Compruebe que la cadena (7) transcurra siempre en la ranura del riel guía (8)

Gire el tornillo tensor (6) hacia la derecha, en el sentido de las manillas del reloj, usando un destornillador para ranuras en cruz, hasta que la cadena esté correctamente tensada. A continuación debe preslonar el riel guía hacia arriba al mismo tiempo que aprieta el tomillo (16a). Controlar de nuevo la tensión de la cadena (véase ilus. 10). La cadena de la sierra no deberá tensionarse excesivamente. Es decir, en frío, la cadena debe poder levantarse unos 5 mm del centro del riel guía. Apretar cuidadosamente el tornillo (16a).

La cadena se dilatará cuando se caliente, con tendencia a colgar. Por tanto, existe el peligro de que se suelte. En tal caso debe tensarla de nuevo siempre que sea necesarlo. Si se ha tensado la cadena mientras estaba caliente, es imprescindible volver a destensarla cuando se enfrie, de lo contrario, se hallará bajo una gran tensión cuando se haya enfriado. Una cadena nueva requiere un tiempo de funcionamiento previo de 5 minutos. ¡Es importante que la cadena esté bien lubricada!. Después de transcurrido este tiempo se comprobará la tensión de la cadena y se retensará de ser necesario.

9. Relleno de aceite para la cadena

Limpiar el tapón del depósito de gasolina (3) antes de abrirío, con el fin de evitar que penetre suciedad en el depósito. El contenido del depósito debe ser controlado regularmente, durante el trabajo, en el indicador de nivel (21). A continuación cerrar correctamente el tapón del depósito (3) y limpiar el aceite que se haya salido.

10. Lubricación de la cadena

çtanto la cadena como el riel guía deben ser lubricados uniformemente durante el proceso de corte para evitar un desgaste excesivo. Este lubricado se efectua de forma automática, no trabaje nunca sin lubricación de la cadena. Si la cadena de la sierra funciona sin lubricación se dañará completamente al poco tiempo. Por lo tanto es de suma importancia controlar dicha lubricación y el nivel de aceite antes de empezar el trabajo (llus. 9).

No ponga en marcha nunca la motosierra si el nivel de aceite se halla por debajo del mínimo (llus. 9).

- Mínimo: cuando el nivel del aceite se halla unos 5 mm por encima del borde inferior del indicador de nivel (21). Es Imprescindible rellenar.

●Máximo: el relleno de aceite deberá alcanzar el borde superior de la mirilla.

11. Comprobación del automatismo de lubricación

Antes de comenzar el trabajo debe comprobar imperativamente la lubricación de la cadena y el nivel del aceite. Ponga en marcha la cadena y mantengala sobre un fondo claro. ¡Atención! La cadena no deberá nunca tocar el suelo, mántengala por tanto a una distancia de seguridad de 20 cm. La aparición de un rastro de aceite significa que la lubricación de la cadena trabaja correctamente. De no aparecer un rastro de aceite, será preciso limpiar el canal de salida (4), la perforación superior del tensor (14) y el canal de aceite o llevar la sierra al servicio de asistencia técnico (llus. 3).

Ajuste del caudal de aceite.

El caudal de aceite se ajusta con la ayuda del tornillo de ajuste (23). Si la madera está húmeda o es blanda puede reducirse el caudal (giranto el tornillo en sentido de las manecillas del reloj), por el contrario, si la madera está muy seca o es madera dura se requerirá más lubricación (girar el tornillo contra el sentido de las manecillas del reloj).

12. Aceite de lubricado de la cadena

La duración de vida de la cadena y del riel guía depende en gran manera de la calidad del aceite utilizado para la lubricación. ¡No está permitido emplear aceite ya usado!. Utilice únicamente aceite adecuado para cadenas y almacene dicho aceite únicamente en latas o bidones previstos para ello.

13. Riel guía

El riel guía (8) está expuesto a un desgaste más elevado en los puntos de desvío y en la parte inferior. Con el fin de evitar un desgaste desproporcionado sobre un lado se recomlenda girar la pleza guía (8) cada vez que se afile la cadena.

14. Rueda de la cadena

La solicitación de la rueda de la cadena (12) es muy elevada. Si aparecen en los dientes huellas de un desgaste excesivo deberá sustituirse de inmediato. Trabajando con la rueda desgastada disminuye considerablemente la duración de vida de la cadena. Esta sustitución corre a cargo del comercio especializado o del servicio de asistencia técnica.

15. Protector de la cadena

Al finalizar el trabajo o durante un transporte no olvi de colocar el protector (20) sobre la cadena y la lanza.

16. Freno de la cadena

Siempre que la motosierra rebote se activará el freno de la cadena a través del protector de manos delantero (2). Dicho protector (2) es presionado hacia delante por la propia mano. Con ello, se activa el freno de la cadena, es decir, el motor se para a los 0,10 seg.

17. Cómo soltar el freno de la cadena

Para poder volver a trabajar con la motosierra será preciso soltar de nuevo el bloqueo de la cadena a través del freno. Para ello, desconectar primero el aparato. A continuación devolver el protector delantero de manos (2) en su posición vertical hasta que quede enclavado. Ahora podrá volver a trabajar con la motosierra.

18. Cómo afilar la cadena

Para afilar correctamente la cadena de la sierra lleve su sierra al comercio especializado. Allí podrá adquirir asimismo un equipo adecuado para afilar (aparato de limado), que le permitirá afilar la cadena usted mismo. Para ello observe asimismo el manual de instrucciones del aparato.

Culde siempre su aparato.

Mantenga sus herramientas afiladas y limpias para poder trabajar de forma correcta y segura. Observe las instrucciones de mantenimiento y las advertencias para el cambio de herramienta.

19. Puesta en marcha

¡Para trabajar, póngase siempre unas gafas de trabajo, protectores auditivos y guantes, así como ropa de trabajo adecuada!.

Utilice siempre un cable de prolongación homologado, dotado del aislamiento adecuado y piezas de acoplamiento para su uso al aire libre (cable aislado con goma) y adecuadas al enchufe. La motosierra ha sido equipada de un interruptor de seguridad de dos manos. Sólo funciona si se aprieta con una mano el interruptor sobre la empuñadura delantera (1) y al mismo tiempo con la otra el interruptor en la empuñadura trasera (10).

Si la motosierra no funciona deberá aflojarse el freno de cadena apoyando sobre el protector delantero (2). Para ello debe leer detenidamente el capítulo „Freno

de cadena" y „Cómo soltar el freno de cadena". Una vez encendida, la motosierra se pone en marcha inmediatamente a gran velocidad.

Desconexión: para desconectar es preciso soltar el interruptor en la empuñadura delantera (1) o el interruptor de conexión/desconexión (18) sobre la empuñadura trasera.

Una vez haya terminado su trabajo con la moto- sierra deberá: limpiar la cadena y el riel guía. Colocar el protector.

Protección del aparato

No utilice la motosierra si llueve o en ambiente húmedo.

Si el cable de conexión está dañado deberá desenchufar la motosierra inmediatamente. No está permitido trabajar con un cable dañado.

Compruebe que el aparato no haya sufrido daños. Antes de utilizar las herramientas, los equipos de protección o piezas con ligeros desperfectos es imprescindible comprobar cuidadosamente que están en condiciones de trabajar correctamente y según su uso. Compruebe también si las piezas móviles trabajan como es debido. Todos los componentes deberán estar bien montados y cumplir todos los requisitos para asegurar un funcionamiento correcto del aparato. Equipos protectores y otras piezas que presenten daños deben ser reparadas o sustituidas por un profesional en los talleres del servicio técnico o por ISC GmbH, a menos que se indique lo contrario en el manual de instrucciones correspondiente.

Advertencias para el trabajo

Rebote de la sierra

llus. 6

Para evitar accidentes no utilice la punta del riel para cortar, puesto que la sierra podría rebotar de golpe. Trabaje con la sierra usando siempre su equipo protector completo.

Se define como rebote un movimiento rápido hacia arriba o hacia atrás provocado por el riel guía. Este rebote es provocado generalmente cuando la punta del riel guía de la motosierra toca inesperadamente un objeto.

Fije correctamente el objeto que desea cortar. Utilice dispositivos de apriete para sujetar la pieza. De esta manera podrá trabajar con toda seguridad usando ambos manos.

El rebote provoca un comportamiento incontroable de la motosierra que conlleva el peligro de sufrir heridas de gravedad. No trabaje con la cadena mal tensada y mal afilada. Una cadena mal afilada aumenta el peligro de rebote. No haga jamás trabajos de corte por encima del hombro.

1. Recomendaciones de uso

Para cortar madera (véase ilus. 4 y 5)

Observe todas las instrucciones de seguridad y proceda como se indica a continuación:

Coloque la madera que desea cortar de manera correcta. Trozos de madera cortos deberán sujetarse correctamente. Corte únicamente madera u objetos de madera. Durante el proceso de corte compruebe que no toque con la motosierra ni piedras, ni clavos o otros objetos duros. Estos podrían salir disparados y dañar la cadena. Evite tocar el suelo o cercas de alambre con la sierra en marcha. Siempre que haga trabajos de desramado apoye la sierra. No utilice la punta de la motosierra para cortar. Ponga atención de no pisar troncos cortados, raíces, zanjas o monticulos, existe el peligro de tropezar.

Observe que:

la cadena debe estar ya en marcha en el momento que toque la madera.

Conectar: presionar el botón de bloqueo de conexión (19) el conector/desconector (18), así como el interruptor en la parte delantera de la empuñadura.

Coloque el tope de garra inferior (17) sobre la madera. Levante la motosierra sujetándola por la empuñadura trasera (10) y comience a cortar.

Retroceda ligeramente con la cadena y coloque la garra (17) un poco más abajo. Ponga atención cuando esté cortando madera astillada, podrían saltar astillas.

Desconectar: soltar el botón de conexión/desconexión o el interruptor en la empuñadura delantera. Desenchufe la motosierra.

Madera sometida a fuerzas de tracción

llus. 10.1: El tronco está sometido a tracción en su parte superior ¡Peligro: el árbol se dispara hacia arriba!

llus. 10.2: El tronco está sometido a tracción en su parte Inferior ¡Peligro: el árbol dispara hacia abajo!

llus. 10.3: Troncos gruesos se hallan bajo una fuerza de tracción mayor. ¡Peligro: el árbol se dispara instantáneamente y con gráfuerza!

llus. 10.4: Tensiones laterales en el tronco. ¡Peligro: el árbol se dispara lateralmente!

Cómo talar árboles

Observe en todo momento la disposiciones de seguridad y proceda como se indica a continuación:

Con esta motosierra sólo podrá cortar árboles que tengan un diámetro de tronco inferior a la lingitud del riel guía. No intente jamás soltar una sierra encallada poniendo el motor en marcha. Use una cuña de madera para liberarla.

¡Peligro!

Zona de peligro: un árbol talado puede arrastrar otros árboles al caer, por tanto se considera como zona de peligro (area de lala) una zona abarcada por el doble de la altura del árbol. (llus. 11)

La tala de árboles es peligrosa y requiere adiestramiento en el uso de la motosierra. Si no tiene la suficiente práctica ¡no intente talar árbolesí. Antes de hacerlo asista a un cursillo de tala. (llus. 12).

Sentido de tala:

- Calcule primero el sentido en que caerá el árbol talado, teniendo en cuenta el punto de equilibrio de la copa y la dirección del viento. La motosierra debe ponerse en marcha antes de que toque la madera. Con la motosierra encendida corte una cuña en el sentido de calda del arbol. Al otro lado de esta cuña será preciso hacer un corte horizon tal en el tronco (corte de tala).

●Realice el entalle de tala, el cual determina la dirección de caída del arbol.

- Compruebe el sentido de tala: si tiene que corre gir el entalle hágalo en su anchura total.

●A continuación anuncie la caída del árbol gritan do: „¡Atención árbol!“.

- Unicamente despues de haber hecho esto podrá efectuar el último corte de tala, el cual se hará por encima de la base del entalle.

- Deje el tabique de rotura sin cortar ya que sirve de una especie de bisagra para controlar la caída. Si corta este tabique el arbol caerá sin control alguno.

●Utilice la cuña de tala, no corte el resto. Cuando vaya a caer el árbol apátese de él. Observe el comportamiento de la copa, espere que la copa haya dejado de oscilar. No trabaje debajo de ramas que hayan quedado colgadas.

No haga trabajos de tala:

siempre que no pueda reconocer los detalles del lugar que está trabajando, por ej. debido a la niebla, la lluvia, una nevada o luz crepuscular y tampoco si no puede calcular el sentido de caída del arbol debido al comportamiento del viento. Sólo podrá efectuar trabajos de tala en terrenos empinados, helados o escarchados si está seguro de poder aflanzarse de forma adecuada.

Desconectar: desenchufe la motosierra. Para provocar la caída deberá colocar una cuña en el corte horizontal de tala. Al alejarse del arbol despues de hecho el corte de tala vigile que no calgan ramas rotas.

Accesorios:

Utilice únicamente piezas de recambio originales: Riel guía KSE 1435, KSE 1635 45.001.31 Riel guía KSE 1645 45.003.31 Cadena KSE 1435, KSE 1635 45.001.11 Cadena KSE 1640 45.003.11

Mantenimiento y limpieza

¡Antes de efectuar ningún trabajo en la motosierra desenchúfela! Mantenga las ranuras de ventilación libres de Impedimentos y bien limpias. En la cadena de la sierra sólo podrá efectuar los trabajos de mantenimiento que se hallen indicados en el manual. Cualquier otro trabajo corre a cargo del servicio de asistencia técnico. No está permitido hacer modificaciones en la motosierra, podría ser peligroso para su seguridad personal. Si, a pesar de los estrictos controles del fabricante, la sierra dejara de funcionar, deberá llevarse a un taller de asistencia técnica autorizado. Siempre que tenga alguna pregunta o quiera pasar un pedido de piezas de recambio indique la denominación del aparato y el número de referencia de 9 cifras.

Almacenamiento

Guarde su motosierra en lugar seguro. Las piezas que no utilice deben almacenarse limpias y sobre una superficie plana, en lugar cerrado y seco, fuera del alcance de los niños.

E

Cómo eliminar averías

Tenga en cuenta las instrucciones de seguridad indicadas en los capítulos 40 y 41.

Avería Causa Solución
El motor no funciona No hay	corriente Comprobar el enchule, el Freno de cadena Véase puntos	cable, el conductor y la clavija.Daños en el cable o en los interruptores de mando deben ser reparados o sustituidos por el servicio de asistencia técnica.No está permitido arreglar el cable con cinta aislante.16 y 17 „Freno de cadena“ y „Aflojar el freno“.
La cadena no funciona Freno	de cadena Comprobar el freno y	soltarlo si es necesario
Corte defectuoso Cadena sin	afilar Aífile la cadenaCadena mal montada. Compruebe que esté bien montada.Tensión de la cadena errónea. Compruebe la tensión.
La motosierra funciona mal La cadena salta del riel	Tensión de la cadena Compruebe la tensión de la cadena
La cadena se caliente Lubricación Compruebe el nivel del aceite.(está seca) Compruebe el sistema de lubricación.

No utilice nunca un aparato cuyo interruptor de conexión/desconexión no funcione correctamente.

Siempre que se presente una avería no dude en consultar bien sea un taller de asistencia técnica autorizado, nuestro servicio de asistencia central o su comercio especializado.

P

1. Elementos de manejo

1. Transporte da serra eléctrica

El período de garantía comienza el día de la compra y tiene una duración de 1 año.

Su cumplimiento tiene lugar en ejecuciones defectuosas.

Errores de material y funcionamiento. Las piezas de repuesto necesarias y el tiempo de trabajo no se facturan. Ninguana garantía por otros daños

Su contacto en el servicio post-venta

© CERTIFICADO DE GARANTIA DA EINHELL

Salvo modificaciones técnicas
