MANUALE UTENTE KSE 1640 EINHELL

Istruzioni per l’uso della Elettrosega a catena

Tipo KSE 1435 KSE 1635 KSE 1640 potenza nominale 1450 W 1600 W 1600 W lunghezza max. taglio 35 cm 35 cm 40 cm velocità di taglio con numero giri nominale 22 m/s 22 m/s 22 m/s capienza serbatoio olio 85 ml 85 ml 85 ml peso senza lama + catena 3,6 kg3,17 kg3,6 kg 3,6 kg freno della catena 0,1 sec 0,1 sec 0,1 sec classe di protezione II /

livello garantito di potenza sonora sotto carico 100 dB(A) 100 dB(A) 100 dB(A)1 livello di pressione acustica sotto carico 94 dB(A) db ( 94 dB(A) 94 dB(A) accelerazione: impugnatura posteriore sotto carico 4,2 m/s

(accertata secondo la norma EN 50144) impugnatura anteriore sotto carico 3,14 m/s

1 Elementi di comando 1 impugnatura anteriore 2 salvamano anteriore 3 tappo del serbatoio dell’olio 4 canale di uscita dell’olio 5 perno di guida 6 vite di tensionamento della catena 7 catena tagliente 8 corsia di guida 9 stella di rinvio 10 impugnatura posteriore 11 salvamano posteriore 12 pignone della catena 13 perno di tensionamento della catena 14 foro di tensionamento della catena 15 copertura 16a vite a testa esagonale 16b rosetta elastica 17 arresto ad uncini 18 interruttore acceso/spento 19 interruttore per evitare l’avviamento accidentale 20 protezione della catena 21 indicatore del livello dell’olio 22 interruttore di sicurezza a due mani 23 vite di regolazione dell’olio

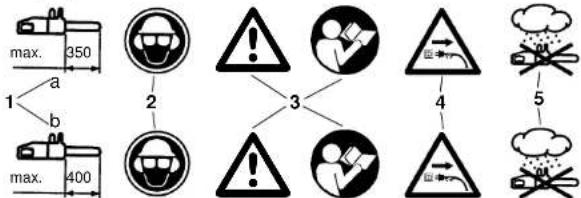

3. Spiegazione dei simboli

1. Lunghezza massima di taglio: a) massimo di 350 mm per la KSE 1435, KSE 1635

b) massimo di 400 mm per la KSE 1640

2. Portare gli occhiali protettivi, il casco protettivo e la cuffia antirumore.

3. Attenzione! Leggere le istruzioni per l’uso e attenersi alle avvertenze di sicurezza.

4. Se il cavo è danneggiato staccarlo dalla presa di corrente.

5. Proteggere l’utensile dall’umidità.

Anl. KSE 1435,1635,1640 31.10.2001 7:58 Uhr Seite 874. Avvertenze di sicurezza Usando l’utensile tenete presenti le avvertenze di sicurezza. Tenete presenti queste avvertenze per la sicurezza vostra e di terzi prima di usarlo. Conservate le avvertenze in un posto sicuro per usarle anche in un secondo momento. Usate la sega elettrica a catena solamente per tagliare il legno (pezzi in legno). Tutti gli altri impieghi avvengono a proprio rischio e possono essere pericolosi. Il costruttore non è responsabile per danni che siano stati causati da un uso improprio oppure da un azionamento sbagliato. Avvertenze di sicurezza e protezione antinfortuni Leggete attentamente tutte le istruzioni per l’uso prima della prima messa in esercizio per evitare di mane ggiare la sega a catena in modo sbagliato. Tutte le avvertenze su come maneggiare la sega a catena servono anche per la vostra sicurezza personale! Chiedete ad un esperto di fare una dimostrazione pratica! Prima di inserire la spina nella presa di corrente controllare che la spina ed il cavo non siano danneggiati. Se sono danneggiati, farli sostituire subito da un tecnico. Non devono venire usati cavi, attacchi e spine danneggiati oppure cavi di allacciamento non corrispondenti alle norme! Nel caso di danni, oppure se viene tagliato il filo di alimentazione, togliere subito la spina dalla presa di alimentazione! Spegnere l’apparecchio prima di sbloccare il freno della catena. Durante il lavoro portare sempre occhiali e guanti protettivi. Per evitare lesioni si devono portare indumenti aderenti e calzature sicure. Per evitare danni all’udito portare delle cuffie protettive; si consigliano anche caschi con visiera protettiva. Nel lavorare accertarsi di essere bene in equilibrio. Tenere in ordine la zona di lavoro. Proteggersi da scosse elettriche; evitare di toccare con il corpo delle parti a massa. Spegnere l’apparecchio prima di deporlo. Prima di eseguire lavori all’apparecchio togliere sempre la spina dalla presa di corrente. Inserire la spina nella presa solo con l’appa recchio spento. La sega a catena deve venire usata da una sola persona. Per altre persone è vietato rimanere nel raggio d’azione della sega. Fare particolare attenzione a bambini e ad animali domestici. La sega quando viene avviata non deve toccare niente. Durante il lavoro tenere la sega a catena con tutte e due le mani! I bambini e i ragazzi non devono usare la sega a catena. Questo divieto non comprende i ragazzi al di sopra dei 16 anni sotto sorveglianza e per scopi didattici. Dare (prestare) la sega solo a persone che conoscano questo tipo e in linea di massima sappiano come maneggiarla. Consegnare in ogni caso anche le istruzioni per l’uso! Fare attenzione che la sega venga conservata al di fuori della portata dei bambini! Con la sega a catena può lavorare solo chi sia riposato e sano, cioè in buone condizioni fisiche. Se il lavoro causa stanchezza, interrompere per tempo il lavoro per una pausa. Se si sono bevute bevande alcoliche non si deve lavorare con la sega a catena. Non esporre la sega a catena alla pioggia o agli agenti atmosferici. Assicurarsi che ci sia una buona illuminazione. Non usare gli elettroutensili nelle vicinanze di liquidi o gas infiammabili. Se l’apparecchio non viene usato per un certo tempo, conservarlo in modo tale che non rappresenti un pericolo per nessuno. Ad ogni taglio poggiare prima l’arresto ad uncini e poi cominciare a segare. Togliere la sega dal legno solo con la catena in moto. Se si sega senza arresto si può venire trascinati in avanti. È proibito lavorare trovandosi su una scala, su un albero o in simili posizioni instabili. Non segare al di sopra dell’altezza della spalla e neanche con una mano. Il cavo di alimentazione deve venire sempre condotto dietro l’operatore. Il cavo deve sempre essere tenuto dietro l’apparecchio. Usare solo ricambi originali. Gli apparecchi che vengono usati all’aperto devono essere collegati a un interruttore di sicurezza per correnti di guasto. Non sottoporre gli elettroutensili ad un carico eccessivo. Si lavora meglio ed in modo più sicuro nell’ambito di potenza indicato. Usate l’elettroutensile giusto. Non usate apparecchi troppo deboli per lavori difficili.

Anl. KSE 1435,1635,1640 31.10.2001 7:58 Uhr Seite 88 Non usate il cavo per scopi per il quali non è stato concepito. Non trasportate mai l’elettroutensile tenendolo per il cavo. Non usate il cavo per staccare la spina dalla presa di corrente. Proteggete il cavo dal calore, dall’olio e dagli spigoli vivi. Prolunga del cavo all’aperto: all’aperto usate solamente prolunghe omologate a questo scopo e contrassegnate in modo corrispondente! Nel segare legna da ardere e rami sottili usate un appoggio sicuro (cavalletto, fig. 4). I pezzi da segare non devono essere in una catasta e non devono essere tenuti fermi con il piede. Fissare in modo sicuro i pezzi di legno cilindrici. Lavorando su terreno in pendenza stare rivolti verso il pendio. Tagliando a misura appoggiare l’arresto ad uncini al pezzo da tagliare (vedi fig. 4). Prima di ogni taglio a misura appoggiare bene l’arresto ad uncini, e poi iniziare ad affondare la sega nel legno mentre questa è in movimento. Nel fare questo la sega viene sollevata con l’impugnatura posteriore e guidata con quella anteriore. L’arresto ad uncini serve da perno. Per continuare il taglio in posizione leggermente diversa, esercitare una leggera pressione sull’impugnatura anteriore e poi tirarla leggermente indietro. Appoggiare più in basso l’arresto ad uncini e sollevare di nuovo l’impugnatura posteriore (vedi fig. 5). Estrarre la sega dal legno solo mentre la catena è in movimento. Se si sega a più riprese, spegnere la sega negli intervalli. I tagli dall’alto e quelli longitudinali devono venire eseguiti solo da personale specializzato (maggiore pericolo di contraccolpo; vedi fig. 6) Iniziare i tagli longitudinali con un angolo il più piccolo possibile. Lavorare con estrema attenzione perché non si può usare l’arresto ad uncini. L’elettrosega a catena può venire spinta verso l’operatore con la parte superiore della guida, se la catena si blocca. Per questo motivo si dovrebbe segare se possibile con il lato inferiore della guida, dato che la sega viene allontanata dal corpo verso il legno (vedi fig. 7 e 8). Attenzione nel segare legno scheggiato, perché i pezzi segati possono venire scagliati all’ingiro (pericolo di lesioni). Non usare l’elettrosega a catena per sollevare e spostare pezzi di legno ed altri oggetti. Nel segare via i rami appoggiare l’elettrosega se possibile al tronco e comunque non segare con la punta della guida (pericolo di contraccolpo; vedi fig. 6). I rami devono venire segati solo da personale istruito! Pericolo di lesioni! Fare assolutamente attenzione a rami sottoposti a tensione. Non segare dal basso rami pendenti. Non segare via i rami stando in piedi sul tronco. L’elettrosega non deve venire usata per lavori forestali, cioè per tagliare gli alberi ed i rami nel bosco - perché il cavo non garantisce all’operatore una libertà di movimento ed una sicurezza sufficienti. Nell’abbattere gli alberi stare solamente di lato all’albero che sta cadendo. Spostandosi indietro dopo il taglio per abbattere l’albero fare attenzione ai rami che cadono. Lavorando su un terreno in pendenza l’operatore deve stare al di sopra o di lato al tronco da tagliare. Fare attenzione che i tronchi possono rotolare. Contraccolpo! Un contraccolpo della catena può verificarsi, se la punta della guida (soprattutto il quarto superiore) va a toccare inavvertitamente legno o altri oggetti duri. L’elettrosega viene spinta con grande energia ed in modo incontrollato verso l’operatore (pericolo di lesione!). Per evitare contraccolpi attenersi a quanto segue: Non iniziare mai a tagliare con la punta della guida! Osservare sempre la punta della guida. Non tagliare mai con la punta della guida! Attenzione nel continuare tagli già iniziati. Iniziare a tagliare con la catena già in movimento! Affilare sempre bene la catena. Non tagliare più rami in una volta! Nel segare via i rami fare attenzione che non se ne tocchino altri. Nel tagliare a misura fare attenzione ai tronchi vicini. Se possibile usare il cavalletto.

5. Trasporto della sega a catena

Per trasportare la sega a catena togliere la spina dalla presa di corrente e mettere la protezione della catena sulla guida e sulla catena. Se con la sega a catena si tagliano diversi pezzi, essa deve venire spenta fra l’esecuzione di un taglio ed il successivo.

Anl. KSE 1435,1635,1640 31.10.2001 7:58 Uhr Seite 896. Prima della messa in funzione La tensione della fonte di alimentazione deve corris- pondere alle indicazioni della targhetta dell’appa- recchio. Ogni volta, prima di cominciare a lavorare, controllare che la sega a catena funzioni perfetta- mente e sia in uno stato sicuro e corrispondente alle norme. Prima di iniziare a lavorare controllare il fun- zionamento della lubrificazione della catena ed il livello dell’olio (vedi fig. 9). Se il livello dell’olio è a circa 5 mm dal bordo inferiore (contrassegnato da „min“) si deve aggiungere olio. Al di sopra di questo livello non ci sono problemi. Accendere la sega a catena e tenerla contro uno sfondo chiaro. Attenzione: la sega a catena non deve toccare il suolo; tenere perciò una distanza di sicurezza di ca. 20 cm. Se compare una traccia di olio crescente, allora la lubrificazione della catena funziona in modo corretto. Se non si vede una trac- cia di olio, pulire eventualmente il canale di uscita dell’olio (4), il foro superiore di tensionamento della catena (14) ed il canale dell’olio oppure rivolgersi al servizio assistenza clienti. (Al riguardo leggere in ogni caso anche i paragrafi „Come riempire l’olio per la catena“ e „Lubrificazione della catena“). Controllare il tensionamento della catena e, se necessario, tenderla di nuovo (vedi paragrafo „Come tendere la catena tagliente“). Controllare il funzio- namento del freno della catena (vedi anche il para- grafo „Come sbloccare il freno della catena“).

7. Montaggio della corsia di guida e

della catena tagliente La spina deve essere staccata dalla presa di ali- mentazione. - Attenzione! Il salvamano anteriore (2) deve tro- varsi sempre in alto (posizione verticale). La cor- sia di guida e la catena tagliente non sono già mon- tate al momento dell’acquisto. Per montarle svitare prima la vite/la rosetta elastica (16a + b) e togliere la copertura del freno (15). Il perno di tensionamento della catena (13) deve trovarsi al centro della guida (5). Serrare eventualmente il perno di tensionamento della catena con la vite corrispondente (6). Durante le operazioni di montaggio, di tensione e poi di con- trollo portare i guanti per proteggersi da lesioni cau- sate dal filo tagliente. Ora, prima di montare la corsia di guida con la catena tagliente, tenere presente la direzione di taglio dei denti! La direzione di scorri- mento è contrassegnata da una freccia sulla copertu- ra (15). Girare eventualmente la catena tagliente (7) per determinare la direzione di taglio. Tenere la cor- sia di guida (8) in verticale con la punta verso l’alto e appoggiarvi la catena (7) cominciando dalla punta della guida. Montare poi la guida con la catena nel modo seguente: appoggiare la guida con la catena rispettivamente sul perno di guida (5) e sul perno di tensionamento della catena (13). Avvolgere la cate- na intorno al pignone (12), controllare se la catena è montata in modo corretto (vedi disegno punto 7). Appoggiare la copertura (15) e serrare leggermente con la rosetta elastica/vite (16a+b). Poi tendere in modo corretto la catena tagliente.

8. Come tendere la catena tagliente

Prima di eseguire lavori alla macchina togliere la spina dalla presa di alimentazione! Portare guanti protettivi! Accertarsi che la catena tagliente (7) si trovi nella scanalatura della guida (8)! Con un cacciavite per viti ad intaglio a croce avvitare verso destra la vite per tendere la catena (6) in senso orario finché la catena sia ben tesa. La corsia di guida deve venire poi premuta verso l’alto mentre viene serrata la vite (16a). Controllare ancora una volta che la catena sia tesa (vedi fig. 10). Non tende- re troppo la catena; a freddo essa si dovrebbe poter sollevare di circa 5 mm al centro della corsia di guida. Serrare bene la vite (16a). Con il calore la catena si dilata e diventa lasca. Sussiste quindi il pericolo che la catena esca dalla sede. Eventualmente tenderla di nuovo. Se la catena viene tesa a caldo, al termine del lavoro deve venire eseguita l’operazione contraria altrimenti la contra- zione della catena causata dal raffreddamento pot- rebbe provocare notevoli tensioni. Una catena nuova ha bisogno di un rodaggio di ca. 5 minuti. La lubrifi- cazione della catena è molto importante in questo! Dopo il rodaggio controllare la tensione della catena ed eventualmente tenderla.

9. Come riempire l’olio per la catena

Pulire il tappo di chiusura del serbatoio dell’olio (3) prima di aprirlo per evitare che le impurità vadano nel serbatoio. Mentre la sega viene usata controllare il contenuto del serbatoio guardando l’indicatore del livello dell’olio (21). Chiudere bene il tappo del serba- toio (3) e togliere l’olio eventualmente traboccato.

10. Lubrificazione della catena

Durante le operazioni di taglio la catena tagliente e la corsia di guida devono venire lubrificate in modo omogeneo per evitare un’usura eccessiva. La lubrifi- cazione avviene in modo automatico. Non lavorare mai senza che la catena venga lubrificata. Se la catena scorre a secco si rovinano rapidamente tutti gli elementi di taglio. Controllare perciò sempre la lubrificazione della catena ed il livello dell’olio prima di cominciare a lavorare (fig. 9).

Anl. KSE 1435,1635,1640 31.10.2001 7:58 Uhr Seite 90Non usare mai la sega se il livello dell’olio è inferiore al minimo (fig. 9). Minimo: quando il livello dell’olio è a ca. 5 mm dal bordo inferiore dell’indicatore di livello (21) bisogna aggiungere olio. Massimo: aggiungere olio finché il tubo di livello sia pieno.

11. Come controllare la lubrificazione

automatica Prima di cominciare a lavorare controllare il funzio- namento della lubrificazione della catena ed il livello dell’olio. Accendere la sega e tenerla contro uno sfondo chiaro. Attenzione: la sega a catena non deve toccare il suolo; tenere perciò una distanza di sicurezza di ca. 20 cm. Se compare una traccia di olio crescente, allora la lubrificazione della catena funziona in modo corretto. Se non si vede una trac- cia di olio, pulire eventualmente il canale di uscita dell’olio (4), il foro superiore di tensionamento della catena (14) ed il canale dell’olio oppure rivolgersi al servizio assistenza clienti (fig. 3). Regolazione della portata dell’olio La regolazione della portata dell’olio avviene con la vite apposita (23). In caso di legno umido e morbido si può ridurre il flusso dell’olio (girare la vite di regola- zione dell’olio in senso orario), invece in caso di legno asciutto e duro è necessaria una maggiore quantità di olio per la lubrificazione (girare la vite di regolazione dell’olio in senso antiorario).

12. Olio per la lubrificazione della

catena La durata della catena tagliente e della corsia di guida dipende in gran misura dalla qualità dell’olio lubrificante usato. Non si deve impiegare olio usato! Impiegare solamente olio lubrificante non inquinante. Tenere l’olio solo in recipienti corrispondenti alle norme.

La corsia di guida (8) è sottoposta ad un’usura parti- colarmente intensa nella zona di rinvio e sul lato infe- riore. Per evitare l’usura su un solo lato, girare ogni volta la corsia di guida (8) dopo aver affilato la cate- na.

14. Pignone della catena

Il pignone (12) è sottoposto a sollecitazioni molto intense e deve essere sostituito se presenta forti tracce di usura. Un pignone che non sia in perfette condizioni riduce la durata della catena. Fare sosti- tuire il pignone da un rivenditore specializzato o dal servizio assistenza.

15. Protezione della catena

Appena finito il lavoro e per il trasporto mettere subito la protezione (20) sulla catena e sull’estremità allungata.

16. Freno della catena

In caso di contraccolpo viene attivato il freno della catena tramite il salvamano anteriore (2). Il salvama- no anteriore (2) viene premuto in avanti dal dorso della mano, in questo modo il freno della catena fer- merà la catena, o meglio il motore, in 0,10 sec.

17. Come sbloccare il freno della

catena Per permettere alla sega di funzionare di nuovo bisogna allentare il blocco della catena. Per prima cosa spegnere l’utensile, poi riportare il salvamano anteriore (2) nella posizione verticale originaria finché scatta in posizione. In tal modo il freno della catena è di nuovo pronto a funzionare.

18. Come affilare la catena della sega

La catena viene affilata in modo rapido e corretto presso i rivenditori specializzati, presso i quali però si possono trovare anche gli attrezzi per affilare le cate- ne da sé. Seguire le corrispondenti istruzioni per l’uso. Tenere l’apparecchio con cura. Tenere l’apparecchio affilato e pulito per poter lavor- are bene e con sicurezza. Seguire le norme per la manutenzione e le avvertenze per la sostituzione degli utensili.

19. Messa in esercizio

Durante il lavoro portare sempre occhiali e guanti protettivi, cuffie antirumore ed indumenti da lavoro robusti! Usare la sega solo con una prolunga omologata e con il grado di isolamento e gli attacchi prescritti per l’uso all’aperto (cavi con rivestimento di gomma) e adatti alla spina dell’apparecchio. La sega a catena è dotata di un interruttore di sicurezza a due mani e funziona solo se con mano si aziona l’interruttore sull’impugnatura anteriore (1) e contemporaneamen- te si aziona con l’altra l’interruttore sull’impugnatura posteriore (10).

Anl. KSE 1435,1635,1640 31.10.2001 7:58 Uhr Seite 91Se la catena non scorre, sbloccare il freno con il salvamano anteriore (2). In ogni caso leggere in merito il paragrafo „Freno della catena“ e „Come sbloccare il freno della catena“. Subito dopo l’accensione la sega comincia a funzionare a grande velocità. Per spegnerla mollare l’interruttore sul salvamano anteriore (1) o quello di acceso/spento (18) sul salvamano posteriore. Ogni volta, dopo aver usato la sega, si consiglia di pulire la catena e la corsia di guida. Mettere la protezione della catena. Protezione dell’apparecchio L’apparecchio non deve venire usato in caso di pioggia o in ambiente umido. Se la prolunga del cavo viene danneggiata, togliere subito la spina dalla presa di alimentazione. Un cavo danneggiato non deve più venire usato. Controllare che l’apparecchio non presenti danni. - Prima di usare l’apparecchio controllare con cura che i dispositivi di protezione oppure le parti eventu- almente leggermente rovinate funzionino in modo corretto e conforme allo scopo. Controllare che le parti mobili funzionino in modo regolare. Tutte le parti devono essere montate in modo corretto e soddisfa- re tutte le condizioni per garantire un funzionamento corretto dell’apparecchio. I dispositivi e gli elementi di sicurezza danneggiati devono venire subito sostituiti o riparati in modo appropriato da un’officina del servi- zio assistenza clienti o dalla ISC-GmbH, se nelle istruzioni per l’uso non viene indicato altrimenti. Avvertenze per l’uso Contraccolpo della sega Figura 6 Per evitare incidenti, non segare con la punta perché la sega può fare un balzo improvviso verso l’alto. Lavorando con la sega portare tutti gli indumenti protettivi. Il contraccolpo è un movimento verso l’alto e/o all’indietro della corsia di guida che si può verificare se la catena sulla punta della corsia di guida tocca inaspettatamente un oggetto. Fissare bene il pezzo da lavorare. Usare i dispositivi di serraggio per fissare il pezzo. Ciò permette di tenere la sega in modo sicuro con tutte e due le mani. Il contraccolpo causa un movimento non controllabile della sega con pericolo di gravi lesioni. Non usare la sega se la catena non è ben tesa e ben affilata. Una catena non affilata in modo corretto aumenta il peri- colo di contraccolpo. Non usare mai la sega al di sopra dell’altezza della spalla.

20. Suggerimenti per l’uso

Come tagliare un pezzo di legno (vedi fig. 4 e 5) Seguire tutte le norme di sicurezza e eseguire il lavoro nel modo seguente. Appoggiare il pezzo di legno in modo sicuro. Fissare bene i tronchetti piccoli prima di segarli. Segare solo legno o oggetti di legno. Nel segare fare attenzione che non vengano toccati sassi, chiodi ecc. Questi possono venire scagliati via e danneggiare la catena della sega. Evitare che la sega in movimento venga in contatto con il terreno o con recinzioni. Per segare i rami cercare di tenere l’apparecchio appoggiato e non segare con la punta. Fare attenzione agli osta- coli come per es. ceppi, radici, infossamenti e rialzi perché si corre il pericolo di inciamparvi. Da tenere presente: la sega deve funzionare immediatamente prima di toccare il legno! Per accenderla: premere la sicura (19) e l’interruttore di acceso/spento (18) e tenere premuto l’interruttore sull’impugnatura anteriore. Appoggiare l’uncino più basso (17) al legno, con l’impugnatura posteriore (10) tirare verso l’alto la sega e cominciare a segare il legno. Spostare un po’ indietro la sega e appoggi- are l’uncino (17) più in basso. Fare attenzione nel segare un legno scheggiato perché si possono stac- care pezzi di legno. Per spegnere: mollare l’interruttore di acceso/spento o l’interruttore sull’impugnatura anteriore. Togliere la spina dalla presa di corrente.

Anl. KSE 1435,1635,1640 31.10.2001 7:58 Uhr Seite 92Legno in tensione Fig. 10.1: tronco in tensione sul lato superiore Pericolo: l’albero si alza di colpo! Fig. 10.2: tronco in tensione sul lato inferiore Pericolo: l’albero si abbassa di colpo! Fig. 10.3: tronchi grossi e molta tensione Pericolo: l’albero si sposta di colpo e con grande forza! Fig. 10.4: il tronco è teso lateralmente Pericolo: l’albero si sposta di colpo verso quel lato. Come abbattere gli alberi Tenere presenti le norme di sicurezza e procede- re nel modo seguente per tagliare gli alberi. Con la sega a catena si possono tagliare solo quegli alberi il cui diametro sia inferiore alla lunghezza della corsia di guida! Non cercare mai di liberare la sega rimasta incastrata con il motore in moto, ma liberarla con un cuneo di legno! Da tenere presente: Zona di pericolo: gli alberi che cadono ne possono trascinarne con sé degli altri, perciò la zona di pericolo si estende per la doppia lunghezza dell’albero. (fig. 11) Tagliare gli alberi è pericoloso ed è una tecnica che deve essere imparata. I principianti e le per- sone senza esercizio non devono cimentarvisi, ma seguire prima un corso relativo. (fig. 12) Direzione di caduta: Calcolare prima la direzione di caduta tenendo conto del baricentro della chioma e della direzione del vento. La sega a catena deve funzionare immediatamente prima di toccare il legno. Accendere la sega. Segare una tacca dal lato di caduta dell’albero. Dalla parte opposta della tacca eseguire un taglio orizzontale. Eseguire l’intaglio di caduta: dà all’albero direzione e guida. Controllare la direzione di caduta: se si deve correggere l’intaglio di caduta, farlo su tutta la larghezza. Gridare „Attenzione, l’albero cade“. Solo ora eseguire il taglio per l’abbattimento che viene eseguito più in alto della base dell’intaglio di caduta. Mettere per tempo i cunei. Lasciare la fascia di rottura: ha la funzione di una cerniera. Se viene tagliata l’albero cade in modo non controllato. Inserire i cunei, non segare completamente il tronco. Spostarsi quando l’albero cade. Tenere in osservazione la zona della chioma e aspettare che smetta di oscillare. Non continuare a lavorare sotto ai rami rimasti appesi. Non abbattere gli alberi: se non si riconoscono i particolari nella zona di caduta, come per es. in caso di nebbia, pioggia, neve od oscurità; se la direzione di caduta non si può tenere con sicurezza a causa di vento o di raffiche di vento. L’abbattimento degli alberi su un pendio o su terreno ghiacciato, ricoperto di ghiaccio e di brina è possibile solo se si può stare veramente bene in equilibrio. Per spegnere: togliere la spina dalla presa di corrente. Per abbattere l’albero bisogna poi inserire un cuneo nel taglio orizzontale. Spostandosi all’indietro dopo aver eseguito il taglio finale, fare attenzione ai rami che cadono. Accessori: Usare solamente ricambi originali corsia di guida KSE 1435, KSE 1635 45.001.31 corsia di guida KSE 1640 45.003.31 catena per sega KSE 1435, KSE 1635 45.001.11 catena per sega KSE 1640 45.003.11 Manutenzione e pulizia Prima di eseguire tutti i lavori sull’apparecchio togliere la spina dalla presa di corrente! Tenere pulite e libere le fessure di areazione. Sulla sega a catena si possono eseguire solo quei lavori di manutenzione che sono descritti nelle istruzioni per l’uso. I lavori ulteriori devono venire eseguiti dal ser- vizio assistenza clienti. Non devono venire eseguite modifiche alla sega elettrica perché in tal modo ne potrebbero derivare pericoli per la sicurezza. Se l’apparecchio non dovesse funzionare nonostante i procedimenti accurati di produzione e di prova, le riparazioni devono venire eseguite da un’officina autorizzata per il servizio assistenza clienti. Se si desiderano ulteriori chiarimenti e per l’ordinazione di pezzi di ricambio indicare la denominazione del tipo ed il numero di ordinazione di 9 cifre. Deposito Depositare la sega a catena in modo sicuro. Gli utensili non usati si devono conservare puliti, su una superficie piana, in un ambiente asciutto e fuori dalla portata dei bambini.

Eliminazione dei problemi Tenete presenti anche le avvertenze di sicurezza alle pagine 88 e 89 Problema Causa Rimedio Il motore non funziona Manca corrente Controllare la presa, il cavo, il filo e la spina. Cavo danneggiato: farlo riparare dal servizio assistenza. È proibito riparare il cavo con il nastro isolante. Gli interruttori difettosi devono venire sostituiti dall’officina del servizio assistenza. Freno della catena vedi punti 16 e 17 „Freni della catena“ e „Come sbloccare il freno della catena“ La catena non funziona Freno della catena Controllare il freno della catena, eventualmente sbloccarlo. Il taglio non viene eseguito bene Catena non affilata Affilare la catena. Catena montata male Controllare che la catena sia ben montata. Tensione della catena Controllare il tensionamento della catena. La sega funziona a fatica Tensione della catena Controllare il tensionamento della catena. La catena si riscalda (si secca) Lubrificazione della Controllare il livello dell’olio. catena. Controllare la lubrificazione della catena. Non usare alcun utensile dove l’interruttore non permetta di accenderlo/spegnerlo. Per tutti gli altri malfunzionamenti mettetevi in contato con un’officina autorizzata del servizio assistenza, il nostro servizio centrale o il vostro rivenditore. Anl. KSE 1435,1635,1640 31.10.2001 7:58 Uhr Seite 94DK
