Produkttype	Elektrisk kjedesag
Merke	Einhell
Modell	KSE 1640
Nominell effekt	1600 W
Maksimal kuttlengde	40 cm
Skjærehastighet ved nominell hastighet	22 m/s
Oljetankkapasitet	85 ml
Vekt uten sverd og kjede	3,6 kg
Kjedebremsens aktiveringstid	0,1 sekund
Garantert lydeffektnivå under belastning	100 dB(A)
Lydtrykknivå under belastning	94 dB(A)
Akselerasjon bakre håndtak under belastning	4,2 m/s²
Akselerasjon fremre håndtak under belastning	3,3 m/s²
Sikkerhetskategori	II / dobbel isolasjon
Kjedebrems	Ja, utløses av fremre håndbeskytter
Automatisk kjedesmøring	Ja, justerbar
Tohånds sikkerhetsbetjening	Ja
Kjedebeskytter inkludert	Ja
Føringsskinne (sverd)	Lengde 40 cm, svingbar
Strømforsyning	230 V / 50 Hz
Vedlikehold og rengjøring	Rengjør ventilasjonsåpninger, kontroller smøring, slip kjedet regelmessig
Reservedeler tilgjengelig	Føringsskinne ref. 45.003.31, kjede ref. 45.003.11
Garanti	12 måneder

Ofte stilte spørsmål - KSE 1640 EINHELL

Hvordan starter jeg den elektriske sagen KSE 1640?

For å starte, trykk på startsperren (19) og samtidig på av/på-bryteren (18) på bakre håndtak, samt på bryterknappen på fremre håndtak. Sagen fungerer kun med begge hender.

Hvordan justere kjedestrammingen?

Koble maskinen fra strømmen. Drei kjedestrammerskruen (6) med klokken med en skrutrekker til kjedet er stramt. Kjedet skal kunne løftes omtrent 5 mm midt på skinnen når det er kaldt. Stram deretter dekselskruen.

Hvordan fylle på kjedeolje?

Rengjør oljebeholderlokket (3), åpne det og fyll med biologisk kjedeolje opp til maksimumsnivået synlig på nivåindikatoren (21). Lukk godt.

Hvordan kontrollere automatisk kjedesmøring?

Slå på sagen og hold den omtrent 20 cm over en lys bakke uten å berøre bakken. Hvis et økende oljespor vises, fungerer smøringen. Hvis ikke, rengjør oljeutløpskanalen (4) og strammehullet.

Hvordan bruke kjedebremsen?

Kjedebremsen utløses automatisk ved tilbakeslag ved å skyve fremre håndbeskytter (2) fremover. For å løsne den, slå av maskinen og fell fremre håndbeskytter tilbake til vertikal stilling til den låser.

Hvilke typer tre kan sages med denne sagen?

Denne sagen er designet for å sage tre og treobjekter. Ikke bruk til andre materialer. Unngå spiker, steiner og metallhindringer.

Hvordan slipe kjedet?

Det anbefales å få kjedet slipt av en spesialist. Du kan bruke et egnet slipesett ved å følge instruksjonene. Et sløvt kjede reduserer ytelsen og øker risikoen.

Hva er de viktigste sikkerhetstiltakene?

Bruk alltid vernebriller, hørselvern, hansker og vernesko. Ikke sag over skuldrene, bruk begge hender, og koble sagen fra strømmen før vedlikehold. Unngå å sage med skinnespissen for å forhindre tilbakeslag.

Hvordan transportere og oppbevare sagen?

Koble sagen fra strømmen, sett kjedebeskytteren på skinnen og kjedet. Oppbevar den på et tørt sted, utilgjengelig for barn, på en flat overflate.

Hvilken type olje skal brukes til kjedet?

Bruk utelukkende miljøvennlig kjedeolje. Bruk aldri brukt olje. Oppbevar oljen i en godkjent beholder.

BRUKSANVISNING KSE 1640 EINHELL

ΔVarseltrekanten gir alle anvisninger som er av betydning for sikkerheten. Følg alltid disse, i motsatt fall kan det resultere i alvorlige skader! Illustrasjonene til teksten finnes på de første omslagssider. Hold disse åpne mens veiledningen gjennomgåes.

5. Transport av kedjesågen

9. Fylla på kedjeolja

11. Kontroll av olje-automatik

1. Maks. snittlengde: a) maks. 350 mm for KSE 1435, KSE 1635 b) maks. 400 mm for KSE 1640
2. Bruk hode-,øye- og hørselsvern
3. Merk! Les bruksanvisningen og følg verne- og sikkerhelsforskrifter.
4. Hvis ledningen er skadet, trekk ut støpselet till strømnettet
5. Beskytt mot fuktighet

N

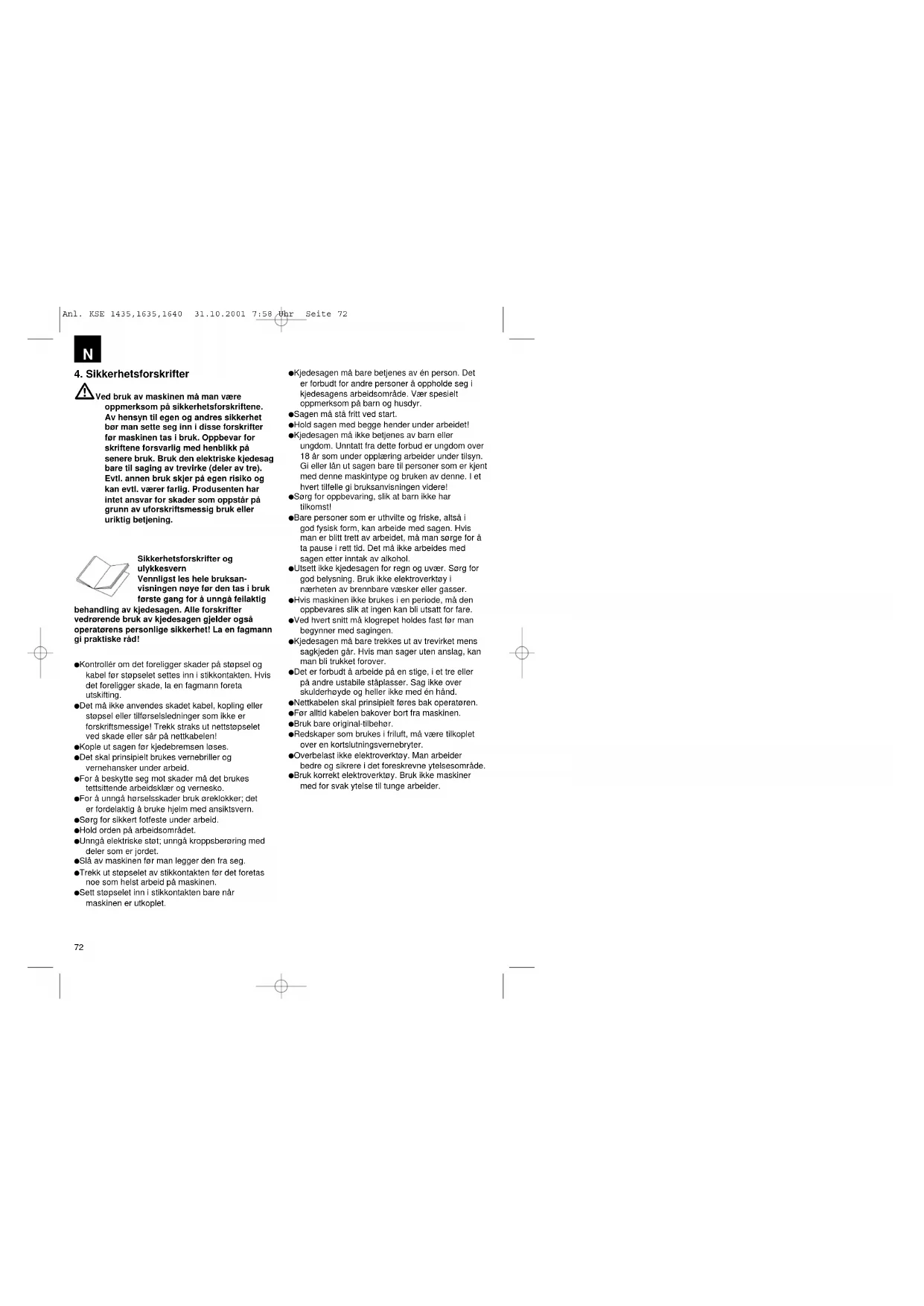

4. Sikkerhetsforskrifter

Ved bruk av maskinen må man være oppmerksom på sikkerhetsforskriftene. Av hensyn til egen og andres sikkerhet bør man sette seg inn i disse forskrifter før maskinen tas i bruk. Oppbevar for skriftene forsvarlig med henblikk på senere bruk. Bruk den elektriske kjedesag bare til saging av trevirke (deler av tre). Evtl. annen bruk skjer på egen risiko og kan evtl. værer farlig. Produsenten har intet ansvar for skader som oppstår på grunn av uforskriftsmessig bruk eller uriktlg betjening.

Sikkerhetsforskrifter og ulykkesvern Vennligst les hele bruksan- visningen nøye før den tas i bruk første gang for å unngå feilaktig

behandling av kjedesagen. Alle forskrifter vedrørende bruk av kjedesagen gjelder også operatørens personlige sikkerhet! La en fagmann gi praktiske råd!

• Kontrollér om det foreligger skader på støpsel og kabel før stopselet settes inn i stikkontakten. Hvis det foreligger skade, la en fagmann foreta utskilting.
• Det må ikke anvendes skadet kabel, kopling eller støpsel eller tilførselsledninger som ikke er forskriftsmessige! Trekk straks ut nettstøpselet ved skade eller sår på nettkabelen!
  ●Kople ut sagen før kjedebremsen løses.
• Det skal prinsipielt brukes vernebriller og vernehansker under arbeid.
• For å beskytte seg mot skader må det brukes tettsittende arbeidsklær og vernesko.
• For å unngå hørselsskader bruk øreklokker; det er fordelaktig å bruke hjelm med ansiktsvern.
  ●Sørg for sikkert fotfeste under arbeid
  ●Hold orden på arbeidsområdet.
• Unngå elektriske støt; unngå kroppseröring med deler som er jordet.
  -Slå av maskinen för man legger den fra seg.
• Trekk ut støpselet av stikkontakten før det foretas noe som helst arbeid på maskinen.
• Sett støpselet inn i stikkontakten bare när maskinen er utkoplet.

●Kjedesagen må bare betjenes av én person. Det er forbudt for andre personer å oppholde seg i kjedesagens arbeidsområde. Vær spesielt oppmerksom på barn og husdyr.
●Sagen må stå fritt ved start.
- Hold sagen med begge hender under arbeidet! - Kjedesagen må ikke betjenes av barn eller ungdom. Unntatt fra dette forbud er ungdom over 18 år som under opplæring arbeider under tilsyn. Gi eller lån ut sagen bare til personer som er kjent med denne maskintype og bruken av denne. I et hvert tillfelle gi bruksanvisningen videre!
●Sørg for oppbevaring, slik at barn ikke har tilkomst!
●Bare personer som er uthvilte og friske, altså i god fysisk form, kan arbeide med sagen. Hvis man er blitt trett av arbeidet, må man sørge for å ta pause i rett tid. Det må ikke arbeides med sagen etter inntak av alkohol.
- Utsett ikke kjedesagen for regn og uvær. Sørg for god belysning. Bruk ikke elektroverktøy i nærheten av brennbare væsker eller gasser.
●Hvis maskinen ikke brukes i en periode, må den oppbevares slik at ingen kan bli utsatt for fare.
- Ved hvert snitt må klogrepet holdes fast før man begynner med sagingen.
- Kjedesagen må bare trekkes ut av trevirket mens sagkjeden går. Hvis man sager uten anslag, kan man bli trukket forover.
- Det er forbudt å arbeide på en stige, I et tre eller på andre ustabile ståplasser. Sag ikke over skulderhøyde og heller ikke med én hånd.
-Nettkabelen skal prinsipielt føres bak operatøren.
- For alltid kabelen bakover bort fra maskinen.
●Bruk bare original-tilbehør.
- Redskaper som brukes i friluft, må være tilkoplet over en kortslutningsvernebryter.
●Overbelast ikke elektroverktoy. Man arbeider bedre og sikrere i det foreskrevne ytelsesområde.
●Bruk korrekt elektroverktøy. Bruk ikke maskiner med for svak ytelse til tunge arbeider.

• Bruk ikke kabelen til formål som den ikke er beregnet for. Bær aldri elektroverkloyet i kabelen. Bruk ikke kabelen til å trekke stopselet ut av stikkontakten. Skjerm kabelen mot varme, olje og skarpe kanter.
• Skjøtekabler i friluft Bruk i friluft bare kabler som er godkjent for dette formål og merket tilsvarende.
  ●Sørg for sikkert opplegg ved saging av sagtømmer og tynt trevirke (sagkrakk fig. 4). Trevirket må ikke stables, og det må ikke holdes fast av en annen person og ikke med foten.
• Tømmer må sikres.
• Ved arbeid på skrått underlag stå alltid mot skråningen.
• Ved langsgående snitt må klogrepet settes mot det trevirket som skal skjæres (se fig. 4).
• Fest klogrepet godt før hvert langsgående snitt, først derpå sages i treet med sagkjedet i gang. Sagen blir da trukket opp i bakre håndtak og ført ved hjelp av det forreste håndtak. Klogrepet tjener som dreiepunkt. Etterføringen skjer med lett trykk på det forreste håndtak. Sagen trekkes derved litt tilbake. Klogrepet settes dypere, og det bakre håndtak trekkes opp på nytt (so fig. 5).
• Trekk bare sagen ut av treet mens sagkjedet er i gang.
  ●Hvis det gjøres flere snitt, slåes sagen av mellom snittene.
• Stikk- og langsgående snitt må bare utføres av faglærte personer (øket risiko for rekylslag; se fig. 6).
• Langsgående snitt startes i en så flat vinkel som mulig. Her må man gå frem med forsiktighet, da klogrepet ikke kan brukes.
  ●Kjedesagen kan bli skjøvet mot operatøren når man skjærer med overkanten av skjæreskinnen når sagkjedet klemmes fast. Derfor bør man så vidt mulig sage med underkanten av skjæreskinnen fordi sagen blir trukket bort fra kroppen i treets retning. (Se fig. 7 og 8).
  ●Vær forsiktig ved skjæring av splintret trevirke. Avsagde trestykker kan blir revet med (fare for skader).
• Bruk ikke kjedesagen til løfting og bortskyving ved fjerning av trestykker og øvrige gjenstander.

• Ved fjerning av grener bør kjedesagen så vidt mulig støttes mot stammen. Det må ikke sages med skinnesplssen (rekylfare: se flg. 6).
  ●Nedskjærling av grener må bare utføres av fag lærte personer! Skaderisiko!

• Spesleit må man være oppmerksom på grener som står i spenning. Fritthengende grener må ikke skjæres gjennom nedenfra.

• Ikke foreta nedskjæring av grener mens man står på stammen.
• Elektrosagen må ikke brukes til forstarbeider - dvs. til felling og nedskjæring av grener i skogen. På grunn av kabelforbindelsen har sagoperatøren her ikke den nødvendige bevegelighet og sikkerhet!
• Ved felling av trær må man bare oppholde seg til siden for det fallende tre.
• Etter at fellingsskjæret er utført, må man være oppmerksom på fallende grener når man går tilbake.
• Ved arbeid i skråning må sagoperatøren stå ovenfor eller på siden av stammen som skal bearbeides, resp. det liggende tre.
  ●Vær oppmerksom på rullende trestammer. Rekylslag!
• Det kan forekomme rekylslag av kjedesagen hvis skinnespissen (særlig den øvre del) ufrivillig berører tre eller andre faste gjenstander. Sagen blir da ukontrollert og med stor styrke slengt i retning av sagoperatøren. (Skaderisiko!)

For å unngå rekylslag må man være oppmerksom på følgende:

• Sett aldri an med skinnespissen mot snittet! Vær alltid oppmerksom på skinnespissen.
  ●Sag aldri med skinnespissen! Vær forsiktig ved forsettelse av et allerede påbegynt spitt
• Påbegynn snittet med sagkjedet i gang!
  ●Sagkjedet må alltid slipes korrek
• Skjær aldri gjennom flere grener på en gang! Ved nedskjæring av grener vær oppmerksom på at ingen annen gren blir berørt.
• Ved avkutting vær oppmerksom på stammer som ligger tett inntil. Hvis mulig, bruk sagkrakk.

5. Transport av kjedesagen

Ved transport av kjedesagen må nettstøpselet trekkes ut, og kjedebeskyttelsen skyves over skinne og kjede. Blir det foretatt flere snitt med kjedesagen, må sagen utkoples mellom snitten

N

6. Før igangsetting

Spenninga fra strømkilden må stemme overens med oppgavene på maskinens typeskilt. Før hver arbeidspoggave påbegynnes, kontrolleres at kjedesagen fungerer fellfritt, og at den er i forskriftsmesslig, driftssikker stand. Før arbeidet påbegynnes, kontrolleres funksjonen av kjedesmøringen og oljenlåvet (se fig. 9). Hvis oljen står ca. 5 mm under nednre linjø (på illustrasjonen merket med "min", må det etterlyles olje. Over denne markering arbeider man i sikkert område. Sett i gang kjedesagen og hold den klar av bakken. Vær forskitlg, slik at kjedesagen ikke berører bakken; hold dørfor en sikkerhetsavstand på ca. 20 cm. Viser det seg nå et tiltagende oljespor, virker kjedesmøringen upåklagelig. Viser det seg intet oljespor, rengjør eventuelt oljeutløpskanalen (4), øvre kjedespennboring (14) og oljekanalen eller oppsøk kundeservice. (Les i denne sammenheng også avsnittet "flylling av kjedeolje og kjedesmenteering".) Kontrollør kjedestramming og foreta eventuelt etterstramming (se avsnitt "Stramming av sagkjedet"). Kontrollør kjedebremsens funksjon (se også avsnittet "Ulösing av kjedebremsen").

7. Montering av føringsskinne og sagkjede.

Nettstøpsel må ikke være innstukket. - Merk! Det øvre håndvern (2) må alltid stå i øvre (lod-drett) stilling. Føringsskinne og sagkjede medleveres umontert. For montering skrues først av skruen/fjærringen (16a+b), og bremsehusdekselet (15) tas av. Kjedestrammebolten (13) må befinne seg midt i forningen (5). Skru eventuelt til kjedestram-mebolten med kjedestrammeskrue (6). For å beskylte seg mot skader ved behandling av de skarpe skjærerkanter bruk hansker ved montering, samt ved stramming og avsluttende kontroll. For foringsskinnen med sagkjedet moneres, må man være opp-merksom på tennenes skjæreretning! Kjøreretningen er merket med en pil på dekselet (15). Drei eventuelt sagkjedet for å bestemme skjæreretningen (7). Hold foringsskinnen (8) med spissen loddrett oppover og legg på sagkjedet (7), idet man begynner på skinne-spissen. Montér derpå foringsskinnen med sagkjedet slik: Legg på foringsskinnen med sagkjedet på forings-(5), resp. kjedestrammebolten (13). Legg sagkjedet om kjedehjulet (12), kontrollér om kjedet er korrekt montert (se ill. pos. 7). Sett på deksel (15) og trekk til lett med fjæring/skrue (16a+b). Samtidig må sagkjedet strammes korrekt:

8. Stramming av sagkjedet

Trekk ut nettstøpsel før ethvert arbeid på masklnen. Bruk vemehansker! Påse at sagkjedet (7) ligger i skinnens førlingsspor (5)! Drei kjedestrammeskruen (6) med skrutrekker til høyre I urviserretning inntill sagkjedet er riklig strammet. Deretter må førlingsskinnen trykkes oppover under tiltrekking av skruen (16a). Kontrollér på nytt strammingen av kjedet (se fig. 10). Stram ikke sagkjedet for mye. I kald driftstillstand må kjedet la seg lofte ca. 5 mm på midten av førlingsskinnen. Trekk skruen (16a) godt til.

Ved oppvarming utvider sagkjedet seg og henger. Det foreligger fare for at sagkjedet spretter av. Etterstram ved behov. Hvis sagkjedet blir etterstrammet i varrn tilstand, må det etter avslutning av sagarbeidet absolutt løses ut. Ellers vil det ved avkjøling oppstå høye spenninger ved at sagkjedet trekker seg sammen. Et nytt sagkjede trenger en innkjøringstid på ca. 5 minutter. Tilstrekkelig kjedesmøring er da særlig viktig! Kontrollér kjedestrammingen eller innkjøring, resp. foreta etterstramming.

9. Ifylling av kjedeolje

Rengjør oljetanklokket (3) før åpning for å forhindre tilsmussing I tanken. Kontrollér oljetankens innhold under sagarbeidet ved hjelp av oljenivåmåleren (21). Lukk oljetanklokket (3) godt og tørk bort eventuell spillolje.

10. Kjedesmøring

For å beskytle seg mot ekstra slitasje må sagkjedel og føringsskinnen stadig smøres under drift. Smøringen foregår automatisk. Arbeid alrdi uten kjedesmøring. Hvis man kjører med kjedet tørt, vil det totale skjæregamityr bli stert skadet i løpet av kort tid. Kontrollér derfor alltid kjedesmøringen og oljenivået før arbeidets begynnelse (fig. 9). Ta alrdi sagen i bruk hvis oljenivået er under minimumsmerket (fig. 9).

●Minimum - Når oljenivået bare er synlig ca. 5 mm ved nedre kant av oljenivåviseren (21), må olje etterfylles.
●Maksimum - Olje ifylles til seglasset er fullt.

11. Kontroll av olje-automatikk

Kontrollér oljenivået, og at kjedesmøringen fungerer for arbeidsstart. Kjedesagen startes og holdes godt over bakken. Vær forsiktig så kjedesagen ikke berører bakken; hold derfor en slikkerhetsavstand på ca. 20 cm. Hvis det nå viser seg et tiltagende oljespor, virker kjedesmøringen upåklagelig. Hvis det ikke viser seg noe oljespor, rengjøres eventuelt oljeutlepskanal (4), øvre kjedespennboring (14) og oljekanalen, alternativt kontaktes kundeservice (fig. 3). Innstilling av oljemengde

Innstillingen av olje-gjennomstrømningsmengde skjer ved hjelp av oljestillskruen (23). Ved fuktig og mykt tre kan oljestrømmen reduseres (drei oljestillskruen med urviseren). På den annen side ved tørt, hårdt trevirke trenges mer olje til smøring (drei oljestillskruen mot urviseren).

12. Kjedesmøringsolje

Levetlden til sagkjedene og føringsskinnene er I stor grad avhengig av kvaliteten på den smøreolje som brukes. Bruk av gammel olje er ikke tillattl Bruk bare miljøvennlig kjedesmøringsolje som kun må lagres i forskriftsmessige beholdere.

13. Føringsskinne

Ved omstyringen, samt på undersiden er løringsskinnen (8) særlig utsatt for større slitasjepåkjenning. For å unngå ensidig slitasje snus løringsskinnen (8) etter hver kjedesliping.

14. Kjedehjul

Påkjenningen på kjedehjulet (12) er særlig stor. Viser det seg tydelige slitasjespor på tennene, må det absolutt utsklftes. Et slitt kjedehjul reduserer sagkjedets levetid. Foreta utskifting av kjedehjulet i en spesialforretning eller hos kundeservice.

Kjedebeskyttelsen (20) må straks etter avslutning av arbeidet og ved transport trekkes over kjedet og sverdet.

16. Kjedebrems

Ved rekylslag av sagen foretas utlosing av kjedebremsen over håndvernet (2) foran. Håndvernet foran (2) trykkes forover med håndbaken. Derved blir kjedebremsen. Kjedesagen, resp. motoren stoppet I løpet av 0,10 sek.

17. Utløsing av kjedebrems

For å gjøre sagen driftsklar igjen må blokkerlingen av sagkjedet igjen utloses. Først utkoples apparatet. Derpå slåes håndvermet foran (2) tilbake i sin loddrette utgangsstilling til det kommer i inngrep. Dermed er kjedebremsen igjen helt funksjonsklar.

18. Sliping av sagkjedet

Sagkjedet etterslipes hurtig og korrekt i en fagforretning. I fagforretningen fåes slipeanordninger for kjeder (fileredskap), hvorved man selv kan slipe sagkjedet. Vær oppmerksom på den tilsvarende veiledning i bruksanvisningen.

Vær nøye med velikehold av verktøyet. Hold verktøyene skarpe og rene, slik at det kan arbeides godt og forsvarlig. Følg vedlikeholdsforskriftene og veiledningene for utskifting av verktøy.

19. Igangsetting

Bruk prinsipielt vernebriller, hørselsvern, ne- nehansker og tettittende arbeidsklær! Bruk bare sager med godkjent skjøtekabel med foreskrevne isolasjonstykkelser og koplinger for arbeid utendørs (godkjent gummiledning) som passer til apparatstøp- selet. Kjedesagen er utstyrt med en tohånds-sikker- hetskopling. Den virker bare når man med den ene hånd betjener koplingsbryteren på håndtaket foran (1) og samtidlg med den andre hånd bryteren ved bakre håndtak (10).

Når kjedesagen ikke er i gang, må kjedebremsen være løst ved hjelp av håndvernet foran (2). I denne sammenheng må leses avsnittet "Kjedebrems" og "Utløsing av kjedebrems".

Etter innkopling arbeider kjedesagen straks med høyeste hastighet.

Utkopling: For utkopling må bryteren ved håndtaket foran (1) eller på/av-bryteren (18) ved bakre håndtak løses.

Etter hver gang kjedesagen har vært i bruk: Rengjør sagkjede og førlngsskinne. Sett på kjedebeskyttelsen.

Redskapsvern

Verktøyet må ikke brukes i regn eller fuktig vær. Hvis skjøtekabelen er skadet, må nettstøpselet straks trekkes ut. En skadet kabel må ikke brukes mer. Kontrollér om verkøyet er blitt skadet. För bruk av verkøyet kontrollér at verneanordningene eller deler som lett kan skades, fungerer upåklagelig og etter sln hensikt. Kontrollér at de bevegelige deler fungerer riktig. Alle deler må være korrekt montert og oppfylle betingelsene for upåklagelig drift av verkøyet. Verneanordninger og deler som er skadet, må straks repareres eller utskiftes av et serviceverksted eller ved ISC-GmbH, så fremt ikke annet er foreskrevet i bruksanvisningen.

Arbeidsveiledning

Rekylslag i sagen

Fig. 6

Sørg for at gjenstanden som bearbeides, er sikret. Bruk spennanordninger for å holde fast gjenstanden. Dette muliggjør en sikker betjening av maskinen med begge hender.

Rekylslag gjør at sagen kommer ut av kontroll. Derved oppstår fare for alvorlig skade. Sag ikke med løs kjedestramming eller slovt kjede. Ved et ufagmessig slipt kjede øker risikoen for rekylslag. Sag aldri ovenfor skulderen.

20. Brukertips

Oppsaging av ved (se fig. 4 og 5)

Vær oppmerksom på alle sikkerhetsforskrifter og gå frem slik ved oppsaging av ved: Legg veden opp på en sikker måte. Korte trestykker spennes fast før saging. Sag bare tre eller gjenstander av tre. Påse at ikke stener, nagler osv. berøres under sagingen. Disse kan bli slynget ut og skade sagkjedet. Når sagen er i gang, unngå kontakt med trådgjorder eller bakken. Så vidt mulig må maskinen avstøttes ved saging av grener. Under dette arbebd må det ikke sages med skinnespissen. Vær oppmerksom på hindringer som trestubber, røtter, grøfter og bakker. Snublefare!

Vær oppmerksom på: Kjedesagen må våre i gang umldelbart før berøring av treet! Innkopling: Trykk innkoplingssperre (19) og på-/av-bryter (18), samt bryterknapp på forreste håndtak. Nedre klo (17) settes an mot treet. Kjedesagen trekkes opp med bakre håndtak (10), og det sages inn i treet. Sett kjedesagen noe tilbake og sett an kloen (17) dypere. Vær forsiktig ved skjæring av splintret trevirke. Trestykker kan bli revev med.

Utkopling: Slipp på/-av-bryter eller bryterlast på håndtaket foran. Trekk ut nettstøpsel.

Trevirke under spenning

Fig. 10.1: Stammen er i spenning på oversiden. Fare: Trestammen slår opp!

Fig. 10.2: Undersiden av stammen står i spenning. Fare: Trestammen slår nedover!

Fig. 10.3: Tykke stammer og sterk spenning Fare: Trestammen slår lynraskt ut og med voldsom kraft!

Fig. 10.4: Trestammen har spenning sideveis. Fare: Stammen slår ut til siden.

Felling av trær

Ta hensyn til alle sikkerhetsforskrifter og gå frem på følgende måte ved felling av trær: Med kjedesagen må bare felles trær som har en diameter mindre enn lengden på føringsskinnen! Forsøk aldri å frigjøre en inneklemt sag med motoren i gang. Frigjør et inneklemt sagkjede ved hjelp av trekile!

Vær oppmerksom på: Fareområde: Fallende trær kan rive med seg andre trær, derfor ansees den dobbelte trelongde som fareområde (fallområde). (Fig. 11)

Felling av trær er farlig og må læres. Hvis man er nybegynner eller uøvet, må man holde seg vekk fra felling av trær! Gjennomgå på forhånd en opplæring.

Fallretning (fig. 12)

●Beregn først fallretningen, idet det tas hensyn til tyngdepunktet i trekronen og vindretningen. Kjedesagen må være i gang umiddelbart før den berører treet. Kjedesagen innkoples. Sag et innsnitt i treets fallretning. Lag et vannrett snitt på den motsatte side av innsnittet (felleskjær).
- Tilrettelegging av fallvinkel: Det gir treet retning og styring.
- Kontroll av fallretning: Hvis fallsnittet må korrigeres, må det etterskjæres over hele bredden.
●Rop "varsko - treet faller".
●Først nå foretas felleskjær: Det blir lagt an høyere enn bunnen av fallsnittet. Sett inn kile i rett tid.

- La det være igjen en bruddkant: Den virker som et hengsel. Hvis man skjærer gjennom bruddkanten, faller treet ukontrollert.

- Kil treet ned, ikke sag det ned. Gå tilbake när treet faller. Vær oppmerksom på kroneområdet, avvent utsvingningen av kronen. Ikke arbeid videre under grener som er blitt hengende.

Foreta ikke felling: Når man ikke lenger kan se detaljer i fallområdet, t.eks. ved täke, regn, snøføyke eller demring, når fallretningen ikke lenger kan opprettholdes med sikkerhet på grunn av vind eller vindbyger. Felingsarbeider i bratte heng, på glatt is, frossen eller rimet bakke kan bare forsvares när man kan stå virkelig støtt.

Utkopling: Nettstøpsel trekkes ut. Ved felling må derpå en kile drives inn i det vannrette snitt. Vær oppmerksom på fallende grener når man går tilbake etter at fellingssnittet er foretatt.

Tilbehør:

Bruk utelukkende originale reservedeler. Føringsskinne KSE 1435, KSE 1635 45.001.31 Føringsskinne KSE 1640 45.003.31 Sagkjede KSE 1435, KSE 1635 45.001.11 Sagkjede KSE 1640 45.003.11

Vedlikehold og rengjøring

Før ethvert arbeid på maskinen må støpselet trekkes ut av kontakten!

Hold ventilasjonssllisser frie og rene. Det må bare foretas vedlikeholdsurbeider på kjedesagen som er beskrevet i bruksanvisningen, mer omfattende arbeider må foretas av kundeservice. Det må ikke foretas endringer på elektrosagen, idet disse kunne bety en sikkerhetsrisiko. Hvis maskinen til tross for omhyggelig produksjons- og kontrollprosedyre skulle svikte, må reparasjonen foretas av et autorisert serviceverksted. Angi typebetegnelse og det 9-siffrede bestillingsnummer ved spørsmål og reservedelsbestilling.

Oppbevaring

Oppbevar kjedesagen på en sikker måte. Verktøy som ikke er i bruk, må oppbevares rengjort og på en jevn flate i et tørt rom, hvor barn ikke har tilkomst.

Vennligst vær oppmerksom på sikkerhetsforskriftene på side 72 og 73

Feil Årsak Korreksjon
Motoren går ikke Ingen strørn Kontrollér stikkontakt, kabel, ledning,Kjedebrems Se punkt 16 og 17 "Kjedebrems" og "Utløsing av kjedebrems"
Kjedet går ikke Kjedebrems Kontrollér kjedebremsen, eventuelt
Dårlig skjæreytelse Kjedet er sløvt	Slip kjedetKjedet er galt montert Kontrollér om korrekt montering av kjedetKjedestramming Kontrollér kjedestramming
Sagen går tungt Kjedestramming Kontrollér kjedestrammingKjedet hopper av sverdet
Kjedet blir varmt (tørt) Kjedesmøring Kontrollér oljenivå		Kontrollér kjedesmøring

Bruk ikke verktøy som ikke gjør det mullg å kople bryteren på/av.

Ved alle øvrige feilfunksjoner må man ta kontakt med et autorisert serviceverksted, vår sentralservice eller Deres forhandler.

For at forhindre returslag skal følgende overholdes:

Vedligeholdelse og rengøring

Garantliden begynner med dagen da apparatet ble kjøpt og varer 1 år.

Garntiytelsen omfatter mangelfull utføring eller material- og funksjonsfeil. Reservedeler og faktisk arbeidstid som er nødvendig for å rette på slike mangler, blir ikke beregnet.

Ingen garanti for skader som forårsakes av feilaktig bruk.

Din samtalepartner hos kundenservice

©Εγγύηση ΕΙΝΗΕΛΟ

Tekniske endringer forbeholdes
