| Type de produit | Glacière thermoélectrique |
| Marque | Dometic |
| Modèle | TropiCool TC 35FL |
| Capacité brute | 35 litres |
| Capacité utile | 33 litres |
| Poids | 10 kg |
| Alimentation | 12/24 V CC et 220-240 V CA |
| Consommation électrique (12 V) | 46 W |
| Consommation électrique (24 V) | 50 W |
| Consommation électrique (230 V) | 64 W |
| Consommation en mode ECO (CA) | 8,5 W |
| Plage de température de refroidissement | Environ 1 °C à 16 °C (selon réglage) |
| Plage de température de chauffage | Environ 50 °C à 65 °C |
| Fonctions principales | Refroidir et réchauffer, mode ECO, commutation automatique AC/DC |
| Technologie de refroidissement | Système Peltier sans usure avec ventilateur |
| Entretien et nettoyage | Nettoyer avec un chiffon humide ; ne pas immerger dans l'eau |
| Sécurité | Fusible 5 A sur câble, protection contre inversion de polarité, arrêt automatique en cas de faible tension batterie |
| Pièces détachées et réparabilité | Réparations par service après-vente agréé uniquement |
| Informations générales | Utilisation mobile (camping, voyage) ; classe climatique T (16-43 °C) |
FOIRE AUX QUESTIONS - TropiCool TC 35FL DOMETIC
Questions des utilisateurs sur TropiCool TC 35FL DOMETIC
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Frigo au format PDF gratuitement ! Retrouvez votre notice TropiCool TC 35FL - DOMETIC et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil TropiCool TC 35FL de la marque DOMETIC.
MODE D'EMPLOI TropiCool TC 35FL DOMETIC

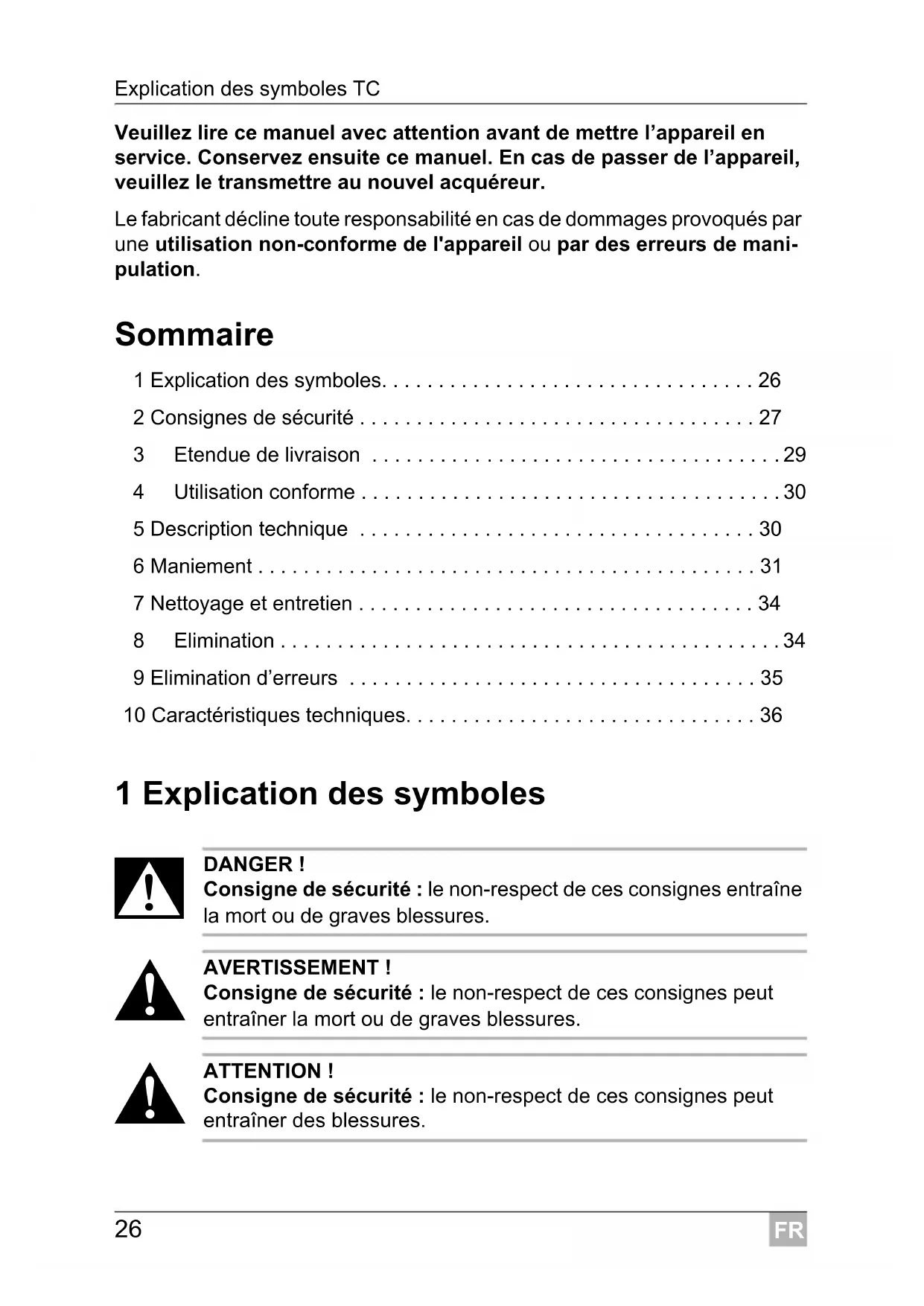

FR 26 Glaciere thermoelectrique Notice d'emploi
Veuillez litre ce manuel avec attention avant demettre l'appareil en service. Conservez ensuite ce manuel. En cas de passer de I'appareil, veuillez le transmettre au nouvel acquireur.
Le fabricant décline toute responsabilité en cas de dommages provoqués par une utilisation non-conforme de l'appareil ou par des erreurs de manipulation.
Sommaire
1 Explication des symboles. 26
2 Consignes de sécurité 27
3 Etendue de livraison 29
4 Utilisation conforme 30
5 Description technique 30
6 Maniement 31
7 Nettoyage et entretien 34
8 Elimination 34
9 Elimination d'erreurs 35
10 Caracteristiques techniques. 36
1 Explication des symboles
DANGER!
Consigne de sécurité : le non-respect de ces consignes entraîne la mort ou de graves blessures.
AVERTISSEMENT!
Consigne de sécurité : le non-respect de ces consignes peut entraîner la mort ou de graves blessures.
ATTENTION!
Consigne de sécurité : le non-respect de ces consignes peut entraîner des blessures.
AVIS!
Le non-respect de ces consignes peut entraîner des dommages matériels et des dysfonctionnements du produit.
REMARQUE
Informations complémentaires sur l'utilisation du produit.
Manipulation: ce symbole vous indique une action à effectuer. Les manipulations à effectuer sont décrites étape par étape.
Ce symbole décrit le résultat d'une manipulation.
2 Consignes de sécurité
2.1 Sécurité générale
fig. 1 5, page 3: cette information renvoie à un élément figurant sur une illustration, dans cet exemple à la « position 5 de l'illustration 1 à la page 3 »
DANGER!
- Sur les bateaux : voirlez à ce que votre alimentation électrique soit sécurisée par un disjoncteur différentiel si l'appareil est branché sur le secteur.
AVENTISSEMENT!
- Si l'appareil présente des dégats visibles, vous ne devez pas lemettre en service.
- Seul un personnel qualifié est habilité à effectuer des réparations sur l'appareil. Toute réparation mal effectue risque d'entrainer de graves dangers.
- Ne laissez pas des personnes (enfants compris) incapables d'utiliser le produit de manière sure, en raison de déficiencies physiques, sensorielles ou mentales ou de leur manque d'expérience ou de connaissances, utiliser ce produit sans surveillance.
- Les apparêils électriques ne sont pas des jouets pour enfants!
Placez et utilisez l'appareil hors de portée des enfants.
- Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.
- Si le cable de raccordement de l'appareil est endommagé, il doit être remplace par le fabricant, son service après-vente ou une personne de qualification similaire, afin d'éviter tout danger.
- Ne stockez aucune substance explosive comme p. ex. des aérosols contenant des agents propulseurs dans l'appareil.
ATTENTION!
- Débranche l'appareil du secteur
- avant tout nettoyage et entretien
- après chaque utilisation
- Les alimentés ne peuvent être conservés que dans leurs emballages originaux ou dans des recipients appropriés.
AVIS!
- Branchez l'appareil uniquement comme indiqué ci-dessous : - avec le cable de raccordement CC sur une prise CC du vehicule (par ex. un allume-cigare) - ou avec le cable de raccordement 230 V au secteur à courant alternatif 230 V
- Comparez la tension indiquée sur la plaque signalétique avec l'alimentation électrique dont vous disposez.
- N'utilise pas la glacière pour le transport de produits corrosifs ou de solvants.
- Ne tirez jamais sur le cable de raccordement pour sorting la fiche de la prise.
- Si la glacière est raccordé à la prise CC : Débranchez de la batterie la glacière et les autres consommateurs d'énergie avant de raccorder un chargeur rapide.
- Si la glacière est raccordé à la prise CC : Débranchez ou éteignez la glacière lorsque vous éteignez le moteur. Dans le cas contraire, il se pourrait que la batterie se décharge.
2.2 Consignes de sécurité concernant le fonctionnement de l'appareil
DANGER!
- Ne touchez jamais les lignes électriques dénudées avec les mains dues. Cela est surtout valable en cas de fonctionnement sur secteur.
ATTENTION!
- Avant de mettre l'appareil en service, assurez-vous que la ligne d'alimentation électrique et la fiche sont sèches.
AVIS！
- N'utilisezaucnPappareilelectrique danslaglaciere,saufsiesppappeils sont recommandes parle fabricant pour cet usage.
- Ne placez pas l'appareil pres de flammes ou d'autres sources de chaleur (chauffage, rayons solaires, fours à gaz, etc.).
Danger de surchauffe!
Veillez toujours à ce que la chaleur produit lors du fonctionnement soit suffisamment dissipée. Veillez à ce que l'appareil se trouve à une distance suffisante des murs ou des objets, de sorte que l'air puisse circuler.
Assurez-vous que les fentes d'animation ne sont pas recouvertes.
- Ne pas replir le bac interieur de substances liquides ou de glace.
- Ne plongez jamais l'appareil dans l'eau.
- Tenez l'appareil et les câbles à l'abri de la chaleur et de l'humidité.
3 Etendue de livraison
- Glacère thermo-électrique
Cable de raccordement pour prise 220-240 V~
Cable de raccordement pour prise 12 / 24V = - Manuel d'utilisation
Avant demettre l'appareil en route, controlez que toutes les pieces faisant partie de la livraison sont réellement disponibles.
4 Utilisation conforme
La glacière thermo-électrique est destinée àMAINTER des denrées alimentaires au froid et au chaud. L'appareil est également approprié pour l'utilisation en camping.
Si vous souhaitez refroidir des médicaments, veuillez contrôle si la puis-sance frigorifique de l'appareil est appropriée pour les médicaments respects.
Tous les matériaux utilisés pour la construction de la glacière thermo-électrique n'ontaucun effet nocif sur les denrées alimentaires.
La glacière thermo-électrique est destinée à l'utilisation mobile. Elle peut refroidir ouMAINENIR au frais la marchandise au maximum jusqu'à 30^ sous la température ambiente (mise hors circuit thermostatique a env. +1^) ou encore la rechauffer ouMAINENIR au chaud a une température maximale de 65^.
Dès que l'appareil a atteint la plage de température ajustée, il est automatiquement commuté en mode d'économie d'énergie. Dans ce mode, l'énergie utilisée est uniquement celle nécessaire pour maintainir la température à l'intérieur du coffre.
Le refroidissement consiste en un système Peltier exempt d'usure, avec dissipation de chaleur par le biais d'un ventilateur.
la glacière thermo-électrique est équipée d'une commutation prioritaire automatique. Ceci permet de garantir, en cas de raccordement simultané au réseau à courant alternatif et à une batterie de 12/24-V, que le réseau à courant alternatif est toujours utilisé.
6 Ma n i e m e n
REMARQUE
Avant la toute première utilisation de la nouvelle glacière thermoélectrique, il est recommandé pour des raisons hygiéniques de nettoyer l'intérieur et l'extérieur du coffre avec un chiffon humide (voir également chapitre « Nettoyage et entretien », page 34).
6.1 Conseils pour economiser de l'énergie
REMARQUE
Un ventilateur place à l'intérieur de la glacière thermo-électrique se charge de la révolution de l'air froid à l'intérieur du coffre, ceci permettant d'obtenir une meilleure puissance frigorifique. Afin d'empecher une sortie de l'air froid lorsque la glacière thermo-électrique est ouverte, celle-ci est équipée d'un interrupteur mettant le ventilateur hors marche des que le couvercle est ouvert.
- Choisissez un emplacement bien aéré et à l'abri du soleil.
- Si vous souhaitez une efficacité énergétique accrue et une puissance frigorifique limitée pour votre glacière, utilisez le mode ECO.
- Laissez refroidir les alimentents chauds avant de les déposer dans la glacière.
- Ne pas ouvrir la glacière plus souvent que nécessaire.
- Ne laisseriez pas la glacière ouverte plus longtemps que nécessaire.
6.2 TC35FL-AC : ouverture de la glacière
La glacière TC35FL-AC doit être déverrouillée lors de l'ouverture (fig. 4, page 3).
6.3 Mise en marche de la glacière thermo-électrique
AVIS!
Veillez à ce que les objets ou les marchandises figurant dans la glacière thermo-électrique soient juste appropriés au refroidissement resp. au rechauffement à la température choisisie.
Placez la glacieré thermo-électrique sur un fond stable.
REMARQUE
Le connecteur est irreversible : il peut uniquement etre branché dans un sens dans la douille (fig. 3, page 3).
Raccordez la glaciere thermo-electrique
- à une prise de courant alternatif 220-240 V à l'aide du cable de raccordement fourni ou ...
- à une prise 12/24 V du vehicule à l'aide du cable de raccordement fourni (fig. 3, page 3).
Appuyez sur la touche 'ON/OFF' sur le panneau de commande (fig. 2 A, page 3) pourmettre la glaciere thermo-électrique en marche.
La glacière thermo-électrique commence alors à refroidir ou à rechauffer l'intérieur :
Indicateurs de fonctionnement Mode de fonctionnement
Rouge (fig. 2 B, page 3)
Réchauffer
Bleu (fig. 2 C, page 3)
Refroidir
6.4 Commuter entre refroidir et réchauffer
Pour commuter entre refroidir et réchauffer, il faut appuyer sur la touche 'HOT/COLD' (fig. 2 D, page 3).
REMARQUE
La commande de la glacière possède une fonction de mémorisation : elle mémorise la plage de température choisis pour chaque mode (réfrigération et chauffage). Lors de chaque mise en marche ou commutation, la plage de température choisis auparvant dans le mode correspondant est ainsi réglée.
✓ La lampe témoin rouge ou bleue s'allume et l'appareil commence à refroidir/rechauffer.
Pour achieve la procédure de refroidissement ou de rechauffement, appuyez sur la touche 'ON/OFF' (fig. 2 A, page 3).
Lorsque vous mettez la glacière hors service, débranchez l'appareil de la prise du secteur.
6.5 Sélection de la température
L'affichage d'etat de la température (fig. 2 F, page 3) indique la plage de température sélectionnée. Plus le nombre de LED allumées augmente et plus l'intensité de la plage de température augmente.
REMARQUE
Les valeurs de température indiquées ci-dessous sont soumises à des tolérances et dépendant de la position de mesure.
Température interieure à une température ambiente d'env. 25^ :
| Affichage d'etat Plage de température | |
| Refroidir | sept LED allumées env. 1 °C à l'intérieur |
| une LED allumée env. 16 °C à l'intérieur (mode ECO) | |
| Réchauffer | sept LED allumées env. 65 °C à l'intérieur |
| une LED allumée env. 50 °C à l'intérieur |
Pour selectionner la température pour le refroidissement/rechauffement, appuyez sur la touche 'Temp' (fig. 2 F, page 3) jusqu'à ce que la plage de température souhaitation soit atteinte.
6.6 Branchement à l'allume-cigarettes
REMARQUE
Si vous branchez la glacière thermo-électrique à l'allume-cigarettes de votre vehicule (fig. 3, page 3), veuillescernir compte du fait que vous devrez eventuellementmettrelecontact pour alimenter l'appareil en courant.
6.7 Retrait du couvercle
Vous pouze retarder le couvercle de la glaciere (fig. 5, page 4):
Ouvrez le couvercle de telle sorte qu'il forme un angle de 30^ avec la glaciere.
Tirez le couvercle vers l'avant et souveze-le ensuite en biais.
7 Nettoyage et entretien
AVERTISSEMENT!
Avant toute opération de nettoyage ou d'entretien de l'appareil, veillez à lemettre hors secteur.
AVIS!Risque d'endommagement!
- Ne nettoyez jamais la glacière à l'eau courante et ne la plongez pas non plus dans l'eau.
- N'utilisez pour le nettoyage ni produits abrasifs ni objets durs qui poursaient endommager la glacière.
Nettoyez de temps à autre l'appareil à l'intérieur et à l'extérieur avec un chiffon humide.
Assurez-vous que les ouvertures d'aération et de ventilation de l'appareil ne sont pas enconnbrees de saletés ou de poussières, pour que la chaleur généraee par le fonctionnement soit evacuée et que l'appareil ne soit pas endommagé.
8 Elimination
Jetez les emballages dans les conteneurs de déchets recyclables prévus à cet effet.
Lorsque vous metrez votre produit définitivement hors service, informez-vous auprès du centre de recyclage le plus proche ou auprès de votre revendeur spécialisé sur les prescriptions relatives au retraitement des déchets.
9 Elimination d'erreurs
Erreur Cause possible Solution proposée
Votre glacieré thermoélectrique ne fonctionne pas et l'ailette de ventilateur visible de l'extérieur ne tourne pas.
Votre allume-cigarettes dans le vehicule n'est pas sous tension.
Dans la plupart des vehicules, l'allumecigarettes est sous tension uniquement lorsque le contact est mis.
Le contact est mis, mais le coffre ne fonctionne pas.
Débrancher immidiatement le connecteur de la prise de courant et procéder aux contrôles suivants.
La douille de l'allumecigarettes est sale. et la consquence est un mauvais contact electrique.
Nettoyez la douille de l'allume-cigarettes avec une Brosse non métallique et du solvant jusqu'à ce que la fiche de contact centrale soit propre. Si le connecteur de la glacière thermo-électrique branché dans l'allume-cigarettes devient très chaud, il faut soit nettoyer la douille ou bien vérifier le montage du connecteur (il n'est probablement pas bien monté).
Le fusible du cable d'alimentation a sauté.
Remplacer le fusible du cable d'alimentation (5 A).
Le fusible du vehicule a saute.
Remplacer le fusible du vehicule de l'allume-cigarettes (normalement 15 A) (respecter à ce but les instructions de service de votre vehicule).
La puissance frigorie de votre glaciere thermo-electrique est insuffisante et l'aisette du ventilateur externe tourne pas.
Le moteur du ventilateur est defectueux.
Seul un service après-vente agree a le droit d'effectuer la réparation.
La puissance frigorifique de votre glaciere thermo-électrique est insuffisante et l'aisette du ventilateur extérieur tourne.
Le moteur du ventilateur interne est defec-tueux.
Seul un service après-vente agree a le droit d'effectuer la réparation.
L'element Peltier est défectueux.
Le bloc d'alimentation intégré est défectueux.
Seul un service après-vente agree a le droit d'effectuer la réparation.
10 Caractéristiques techniques
| TC14FL-AC TC21FL-AC TC35FL-AC | |||
| Tension d'alimentation : | 12/24 V=1/220-240 V~ | ||
| Consommation : | 46 W (12 V=) 50 W (24 V=) 64 W (230 V~) | ||
| 8,5 W (CA, mode ECO) | 8,8 W (CA, mode ECO) | ||
| Plage de température : Refroidir : jusqu'à env. 1 °C de température intérieure (au maximum 30 °C en dessous de la température ambiente) Réchauffer : jusqu'à env. 65 °C de température inté- rieure | |||
| Catégorie : 10 (compartiment de type autre) | 10 (compartiment de type autre) | 10 (compartiment de type autre) | |
| Catégories d'efficacité d'énergie : | A++ A++ A++ | ||
| Consommation électrique : | 74 kWh/an 77 kWh/an 77 kWh/an | ||
| Capacité brute : 14 l | 21 l | 35 l | |
| Capacité utile : | 14 l | 20 l | 33 l |
| Classe climatique : | T | T | T |
| Température ambiente : | +16 °C- +43 °C | +16 °C- +43 °C | +16 °C- +43 °C |
| Emissions sonores : | 41 dB(A) | 41 dB(A) | 41 dB(A) |
| Poids : | 5,5 kg | 7 kg | 10 kg |
| Contrôle/certificat : | CE 4 e 4 TÜV G S | ||
