BEDIENUNGSANLEITUNG TropiCool TC 35FL DOMETIC

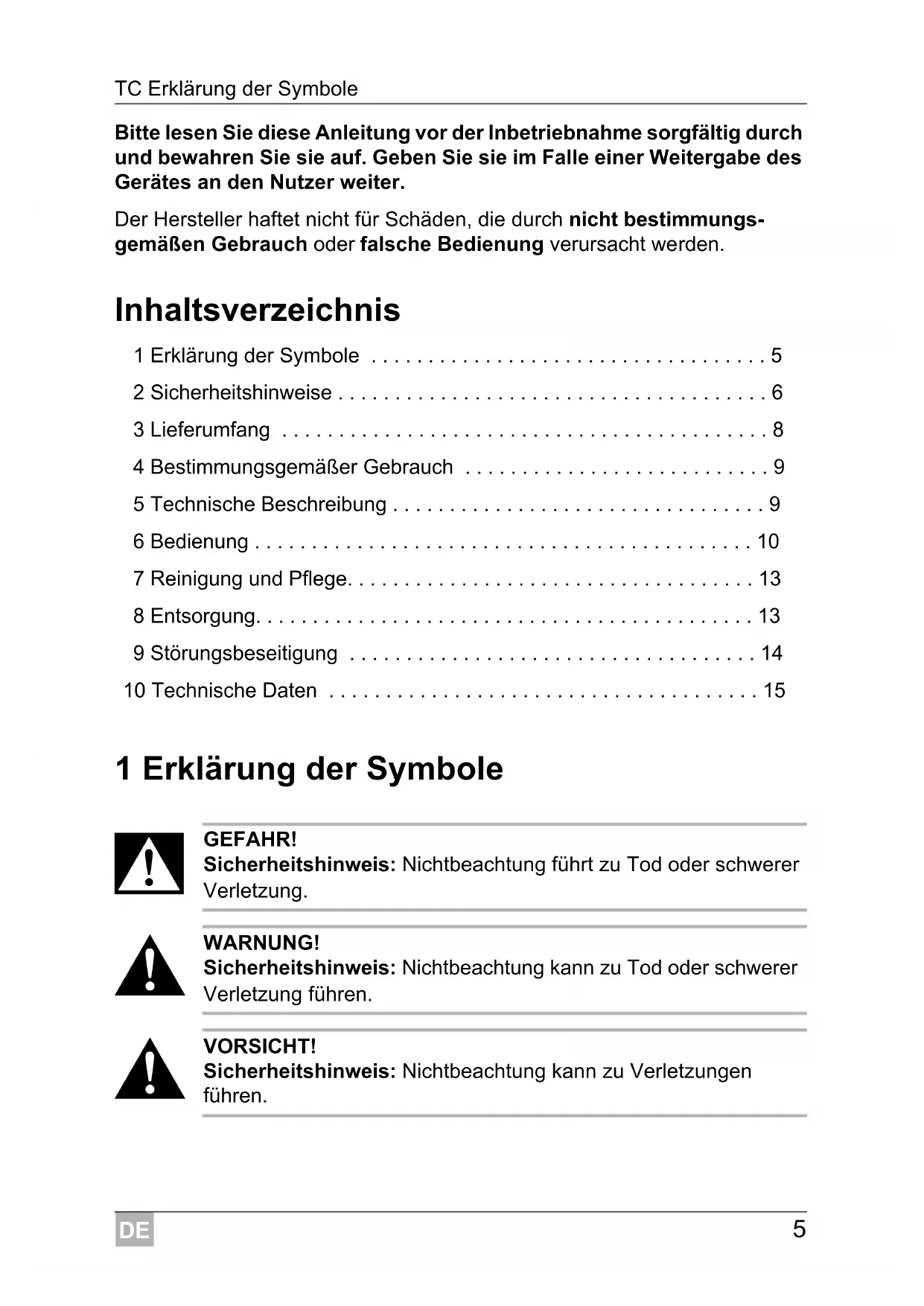

5DE TC Erklärung der Symbole

• Bitte lesen Sie diese Anleitung vor der Inbetriebnahme sorgfältig durch und bewahren Sie sie auf. Geben Sie sie im Falle einer Weitergabe des Gerätes an den Nutzer weiter. Der Hersteller haftet nicht für Schäden, die durch nicht bestimmungs- gemäßen Gebrauch oder falsche Bedienung verursacht werden. Inhaltsverzeichnis 1 Erklärung der Symbole p. 5
• 2 Sicherheitshinweise p. 6
• 3 Lieferumfang p. 8
• 4 Bestimmungsgemäßer Gebrauch p. 9
• 5 Technische Beschreibung p. 9
• 6 Bedienung p. 10
• 7 Reinigung und Pflege p. 13
• 8 Entsorgung p. 13
• 9 Störungsbeseitigung p. 14
• 10 Technische Daten 1 Erklärung der Symbole p. 15

GEFAHR! Sicherheitshinweis: Nichtbeachtung führt zu Tod oder schwerer Verletzung.

WARNUNG! Sicherheitshinweis: Nichtbeachtung kann zu Tod oder schwerer Verletzung führen.

VORSICHT! Sicherheitshinweis: Nichtbeachtung kann zu Verletzungen führen.DE Sicherheitshinweise TC

ACHTUNG! Nichtbeachtung kann zu Materialschäden führen und die Funktion des Produktes beeinträchtigen.

HINWEIS Ergänzende Informationen zur Bedienung des Produktes. ➤ Handlung: Dieses Symbol zeigt Ihnen, dass Sie etwas tun müssen. Die erforderlichen Handlungen werden Schritt für Schritt beschrieben. ✓ Dieses Symbol beschreibt das Ergebnis einer Handlung. Abb. 1 5, Seite 3: Diese Angabe weist Sie auf ein Element in einer Abbil- dung hin, in diesem Beispiel auf „Position 5 in Abbildung 1 auf Seite 3“. 2 Sicherheitshinweise

2.1 Allgemeine Sicherheit

GEFAHR! Bei Booten: Sorgen Sie bei Netzbetrieb unbedingt dafür, dass Ihre Stromversorgung über einen FI-Schalter abgesichert ist.

WARNUNG! Wenn das Gerät sichtbare Beschädigungen aufweist, dürfen Sie es nicht in Betrieb nehmen. Reparaturen an diesem Gerät dürfen nur von Fachkräften durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren entstehen. Personen (einschließlich Kinder), die aufgrund ihrer physi- schen, sensorischen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht in der Lage sind, das Gerät sicher zu benutzen, sollten dieses Gerät nicht ohne Aufsicht oder Anweisung durch eine verantwortliche Person nutzen. Elektrogeräte sind kein Kinderspielzeug! Verwahren und benutzen Sie das Gerät außerhalb der Reich- weite von Kindern.DE TC Sicherheitshinweise

Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen. Wenn das Anschlusskabel dieses Gerätes beschädigt wird, muss es durch den Hersteller, seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden. Lagern Sie keine explosionsfähigen Substanzen wie z. B. Sprühdosen mit Treibgas im Gerät.

VORSICHT! Trennen Sie das Gerät vom Netz – vor jeder Reinigung und Pflege – nach jedem Gebrauch Lebensmittel dürfen nur in Originalverpackungen oder geeigneten Behältern eingelagert werden.

ACHTUNG! Schließen Sie das Gerät nur wie folgt an: – mit dem DC-Anschlusskabel an die DC-Bordsteckdose (z. B. Zigarettenanzünder) im Fahrzeug – oder mit dem 230-V-Anschlusskabel an das 230-V-Wechsel- stromnetz Vergleichen Sie die Spannungsangabe auf dem Typenschild mit der vorhandenen Energieversorgung. Das Kühlgerät ist nicht geeignet für den Transport ätzender oder lösungsmittelhaltiger Stoffe. Ziehen Sie den Stecker nie am Anschlusskabel aus der Steck- dose. Wenn das Kühlgerät an der DC-Steckdose angeschlossen ist: Klemmen Sie Ihr Kühlgerät und andere Verbraucher von der Batterie ab, bevor Sie ein Schnellladegerät anschließen. Wenn das Kühlgerät an der DC-Steckdose angeschlossen ist: Trennen Sie die Verbindung oder schalten Sie das Kühlgerät aus, wenn Sie den Motor ausschalten. Sonst kann die Batterie entladen werden.DE Lieferumfang TC

2.2 Sicherheit beim Betrieb des Gerätes

GEFAHR! Fassen Sie nie mit bloßen Händen an blanke Leitungen. Dies gilt vor allem beim Betrieb am Wechselstromnetz.

VORSICHT! Achten Sie vor der Inbetriebnahme darauf, dass Zuleitung und Stecker trocken sind.

ACHTUNG! Benutzen Sie keine elektrischen Geräte innerhalb des Kühl- gerätes, außer wenn diese Geräte vom Hersteller dafür emp- fohlen werden. Stellen Sie das Gerät nicht in der Nähe von offenen Flammen oder anderen Wärmequellen (Heizung, starke Sonnen- einstrahlung, Gasöfen usw.) ab. Überhitzungsgefahr! Achten Sie stets darauf, dass beim Betrieb entstehende Wärme ausreichend abgeführt werden kann. Sorgen Sie dafür, dass das Gerät in ausreichendem Abstand zu Wänden oder Gegen- ständen steht, sodass die Luft zirkulieren kann. Achten Sie darauf, dass die Lüftungsöffnungen nicht abgedeckt werden. Füllen Sie keine Flüssigkeiten oder Eis in den Innenbehälter. Tauchen Sie das Gerät nie in Wasser. Schützen Sie das Gerät und die Kabel vor Hitze und Nässe. 3Lieferumfang Kühlgerät Anschlusskabel für 220-240-Vw-Anschluss Anschlusskabel für 12/24-Vg-Anschluss Bedienungsanleitung Prüfen Sie vor Inbetriebnahme des Gerätes, ob alle zum Lieferumfang gehö- renden Teile vorhanden sind.DE TC Bestimmungsgemäßer Gebrauch

4 Bestimmungsgemäßer Gebrauch Das Kühlgerät eignet sich zum Kühlen und Warmhalten von Lebensmitteln. Das Gerät ist auch für Camping-Zwecke geeignet. Falls Sie Medikamente kühlen wollen, überprüfen Sie bitte, ob die Kühlleis- tung des Gerätes den Anforderungen der jeweiligen Arzneimittel entspricht. Alle im Kühlgerät verarbeiteten Materialien sind unbedenklich für Lebens- mittel. 5 Technische Beschreibung Die Kühlbox ist für den mobilen Einsatz geeignet. Sie kann Waren bis max. 30 °C unter Umgebungstemperatur abkühlen (thermostatische Abschaltung bei ca. +1 °C) bzw. kühl halten oder auf max. 65 °C erwärmen bzw. warm halten. Hat das Gerät den eingestellten Temperaturbereich erreicht, so wird automa- tisch in den Energiesparmodus umgeschaltet. In diesem Modus wird aus- schließlich die Energie verbraucht, die zum Erhalten der Temperatur im Inneren der Box benötigt wird. Die Kühlung ist eine verschleißfreie Peltierkühlung mit Wärmeabfuhr durch einen Lüfter. Die Kühlbox verfügt über eine automatische Vorrangschaltung. So wird si- chergestellt, dass – bei gleichzeitigem Anschluss an das Wechselstromnetz und an eine 12/24-V-Batterie – das Wechselstromnetz genutzt wird.DE Bedienung TC

HINWEIS Bevor Sie das neue Kühlgerät in Betrieb nehmen, sollten Sie es aus hygienischen Gründen innen und außen mit einem feuchten Tuch reinigen (siehe auch Kapitel „Reinigung und Pflege“ auf Seite 13).

6.1 Tipps zum Energiesparen

HINWEIS Ein Lüfter im Innenraum der Kühlbox sorgt für die Umwälzung der kalten Luft innerhalb der Box, wodurch eine bessere Kühlleistung erzielt wird. Damit die kalte Luft beim Öffnen der Kühlbox nicht nach außen gelangt, ist diese mit einem Schalter ausgerüstet, der den Lüfter ausschaltet, sobald der Deckel geöffnet wird. Wählen Sie einen gut belüfteten und vor Sonnenstrahlen geschützten Einsatzort. Wenn Sie eine erhöhte Energieeffizienz und eine begrenzte Kühlleistung für das Kühlgerät einrichten wollen, nutzen Sie den ECO-Modus des Kühlgerätes. Lassen Sie warme Speisen erst abkühlen, bevor Sie sie im Gerät kühl halten. Öffnen Sie das Kühlgerät nicht häufiger als nötig. Lassen Sie das Kühlgerät nicht länger offen als nötig.

6.2 TC35FL-AC: Kühlbox öffnen

Die Kühlbox TC35FL-AC muss beim Öffnen entriegelt werden (Abb. 4, Seite 3).

6.3 Kühlbox einschalten

ACHTUNG! Achten Sie darauf, dass sich nur Gegenstände bzw. Waren in der Kühlbox befinden, die auf die gewählte Temperatur gekühlt bzw. erwärmt werden dürfen. ➤ Stellen Sie die Kühlbox auf eine feste Unterlage.DE TC Bedienung

HINWEIS Der Stecker ist verpolungssicher: Sie können ihn nur in einer Rich- tung in die Buchse (Abb. 3, Seite 3) stecken. ➤ Schließen Sie die Kühlbox – mit dem im Lieferumfang enthaltenen Anschlusskabel an eine 220- 240-V-Wechselstromsteckdose an oder … – mit dem mitgelieferten Anschlusskabel an die 12/24-V-Steckdose im Fahrzeug (Abb. 3, Seite 3) an. ➤ Drücken Sie die Taste „ON/OFF“ am Bedienpanel (Abb. 2 A, Seite 3) um die Kühlbox einzuschalten. ✓ Die Kühlbox startet mit dem Kühlen bzw. Heizen des Innenraums:

6.4 Zwischen Kühlen und Heizen umschalten

➤ Wenn Sie zwischen Kühlen und Heizen umschalten möchten, drücken Sie die Taste „HOT/COLD“ (Abb. 2 D, Seite 3).

HINWEIS Die Steuerung der Kühlbox besitzt eine Memoryfunktion: Sie merkt sich den gewählten Temperaturbereich für jeden Modus (Kühlen und Heizen). So wird bei jedem Einschalten bzw. Umschalten der vorher gewählte Temperaturbereich des jeweiligen Modus einge- stellt. ✓ Die rote bzw. blaue Betriebsanzeige leuchtet, und das Gerät beginnt zu kühlen/heizen. ➤ Wenn Sie den Kühl- bzw. Heizvorgang beenden möchten, drücken Sie die Taste „ON/OFF“ (Abb. 2 A, Seite 3). ➤ Wenn Sie das Kühlgerät außer Betrieb nehmen, trennen Sie es vom Netz. Betriebsanzeige Betriebsmodus rot (Abb. 2 B, Seite 3) Heizen blau (Abb. 2 C, Seite 3) KühlenDE Bedienung TC

6.5 Temperatur wählen

Die Statusanzeige der Temperatur (Abb. 2 F, Seite 3) zeigt den gewählten Temperaturbereich an. Mit steigender Anzahl an leuchtenden LEDs steigt auch die Intensität des Temperaturbereichs.

HINWEIS Die folgenden Temperaturangaben unterliegen Toleranzen und sind abhängig von der Messposition. Innenraum-Temperatur bei ca. 25 °C Umgebungstemperatur: ➤ Wenn Sie die Temperatur zum Kühlen/Heizen wählen wollen, drücken Sie die Taste „Temp“ (Abb. 2 F, Seite 3), bis der gewünschte Tempera- turbereich erreicht ist.

6.6 An Zigarettenanzünder anschließen

HINWEIS Wenn Sie die Kühlbox an den Zigarettenanzünder Ihres Fahrzeugs anschließen (Abb. 3, Seite 3), beachten Sie, dass Sie ggf. die Zündung einschalten müssen, damit das Gerät mit Strom versorgt wird.

Sie können den Deckel der Kühlbox abnehmen (Abb. 5, Seite 4): ➤ Öffnen Sie den Deckel so weit, dass er etwa im 30° Winkel zur Box steht. ➤ Ziehen Sie den Deckel nach vorne und heben Sie ihn dann schräg ab. Statusanzeige Temperaturbereich Kühlen sieben leuchtende LEDs ca 1 °C im Innenraum ein leuchtendes LED ca 16 °C im Innenraum (ECO-Modus) Heizen sieben leuchtende LEDs ca 65 °C im Innenraum ein leuchtendes LED ca 50 °C im InnenraumDE TC Reinigung und Pflege

7 Reinigung und Pflege

WARNUNG! Trennen Sie vor jeder Reinigung und Pflege das Gerät vom Netz.

ACHTUNG! Beschädigungsgefahr! Reinigen Sie das Kühlgerät niemals unter fließendem Wasser oder gar im Spülwasser. Verwenden Sie zur Reinigung keine scharfen Reinigungsmittel oder harten Gegenstände, da diese das Kühlgerät beschädigen können. ➤ Reinigen Sie das Gerät innen und außen gelegentlich mit einem feuchten Tuch. ➤ Stellen Sie sicher, dass die Be- und Entlüftungsöffnungen des Geräts frei von Staub und Verunreinigungen sind, damit die beim Betrieb entstehen- de Wärme abgeführt werden kann und das Gerät keinen Schaden nimmt. 8 Entsorgung ➤ Geben Sie das Verpackungsmaterial möglichst in den entsprechenden Recycling-Müll.

Wenn Sie das Produkt endgültig außer Betrieb nehmen, infor- mieren Sie sich bitte beim nächsten Recyclingcenter oder bei Ihrem Fachhändler über die zutreffenden Entsorgungsvorschriften.DE Störungsbeseitigung TC

9 Störungsbeseitigung Störung Mögliche Ursache Lösungsvorschlag Ihre Box funktioniert nicht, und das von außen sichtbare Lüfter- rad dreht sich nicht. An Ihrem Zigaretten- anzünder im Fahr- zeug liegt keine Spannung an. In den meisten Fahrzeugen muss der Zündschalter eingeschaltet sein, damit der Zigarettenanzünder Spannung hat. Die Zündung ist einge- schaltet, und die Box funktioniert nicht. Den Stecker sofort aus der Steckdose ziehen und folgende Prüfun- gen vornehmen. Die Fassung des Ziga- rettanzünders ist ver- schmutzt. Das hat einen schlechten elek- trischen Kontakt zur Folge. Mit einer nichtmetallischen Bürste und einem Lösungsmittel die Fassung des Zigarettanzünders reinigen, so dass der mittlere Kontaktstift sauber ist. Wenn Ihr Kühlboxstecker in der Zigarettenanzün- derfassung sehr warm wird, muss entwe- der die Fassung gereinigt werden, oder der Stecker ist möglicherweise nicht richtig zusammengebaut. Die Sicherung des Anschlusskabels ist durchgebrannt. Tauschen Sie die Sicherung des Anschlusskabels (5 A) aus. Die Fahrzeug-Siche- rung ist durchge- brannt. Tauschen Sie die Fahrzeug-Sicherung des Zigarettenanzünders (üblicherweise 15 A) aus (Beachten Sie dazu die Betriebsan- weisungen zu Ihrem KFZ). Ihre Box kühlt nicht zufriedenstellend, und das Lüfterrad außen dreht sich nicht. Der Lüftermotor ist defekt. Die Reparatur kann nur von einem zuge- lassenen Kundendienstbetrieb durchge- führt werden. Die Box kühlt nicht zufriedenstellend, und das Lüfterrad außen dreht sich. Der Lüftermotor für den inneren Lüfter ist defekt. Die Reparatur kann nur von einem zuge- lassenen Kundendienstbetrieb durchge- führt werden. Das Peltierelement ist defekt. Das integrierte Netzteil ist defekt. Die Reparatur kann nur von einem zuge- lassenen Kundendienstbetrieb durchge- führt werden.DE TC Technische Daten

10 Technische Daten TC14FL-AC TC21FL-AC TC35FL-AC Anschlussspannung: 12/24 Vg/220–240 Vw Leistungsaufnahme: 46 W (12 Vg) 50 W (24 Vg) 64 W (230 Vw) 8,5 W (AC, ECO- Modus) 8,8 W (AC, ECO-Modus) Temperaturbereich: Kühlen: bis ca. 1 °C Innenraum-Temperatur (bis zu. 30 °C unter Umgebungstemperatur) Erwärmen: bis ca. 65 °C Innenraum-Temperatur Kategorie: 10 (Sonstiges Fach) 10 (Sonstiges Fach) 10 (Sonstiges Fach) Energieeffizienzklasse: A++ A++ A++ Energieverbrauch: 74 kWh/annum 77 kWh/annum 77 kWh/annum Bruttoinhalt: 14 l 21 l 35 l Nutzinhalt: 14 l 20 l 33 l Klimaklasse: T T T Umgebungstemperatur: +16 °C
