MANUAL DE UTILIZADOR TropiCool TC 35FL DOMETIC

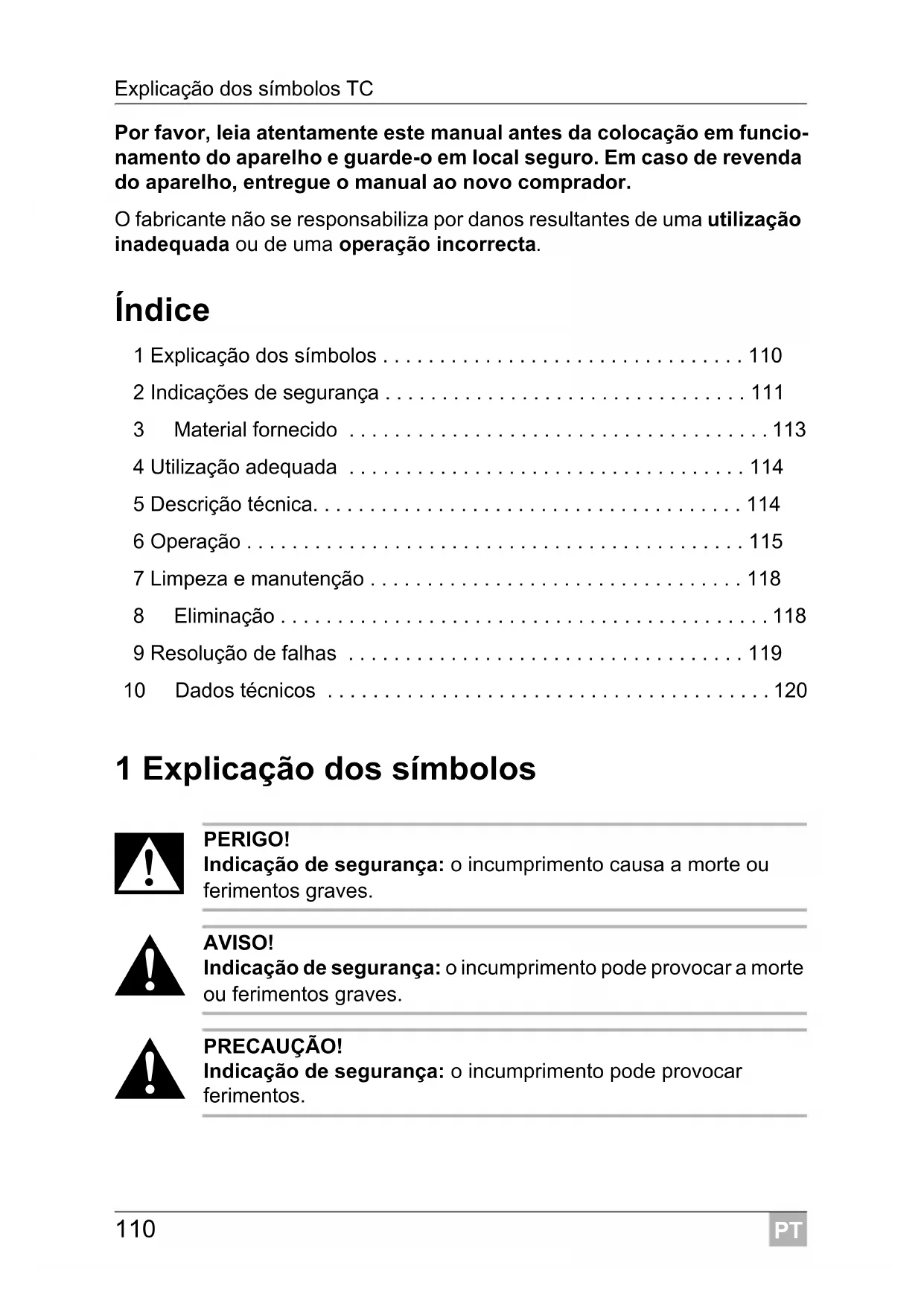

• Por favor, leia atentamente este manual antes da colocação em funcio- namento do aparelho e guarde-o em local seguro. Em caso de revenda do aparelho, entregue o manual ao novo comprador. O fabricante não se responsabiliza por danos resultantes de uma utilização inadequada ou de uma operação incorrecta. Índice 1 Explicação dos símbolos p. 110
• 2 Indicações de segurança p. 111
• 3 Material fornecido p. 113
• 4 Utilização adequada p. 114
• 5 Descrição técnica p. 114
• 6 Operação p. 115
• 7 Limpeza e manutenção p. 118
• 8 Eliminação p. 118
• 9 Resolução de falhas p. 119
• 10 Dados técnicos 1 Explicação dos símbolos p. 120

PERIGO! Indicação de segurança: o incumprimento causa a morte ou ferimentos graves.

AVISO! Indicação de segurança: o incumprimento pode provocar a morte ou ferimentos graves.

PRECAUÇÃO! Indicação de segurança: o incumprimento pode provocar ferimentos.PT TC Indicações de segurança

NOTA! O incumprimento pode causar danos materiais e pode prejudicar o funcionamento do produto.

OBSERVAÇÃO Informações suplementares sobre a operação do produto. ➤ Acção: este símbolo indica que há uma acção a realizar. As acções necessárias são descritas passo a passo. ✓ Este símbolo descreve o resultado de uma acção. Fig. 1 5, página 3: esta informação refere-se a um elemento presente na figura, neste exemplo para a “posição 5 na figura 1 da página 3”. 2 Indicações de segurança

PERIGO! Em barcos: em caso de funcionamento com rede eléctrica, cer- tifique-se de que a sua alimentação de corrente está protegida por um corta-circuito em caso de falha na terra.

AVISO! Quando o aparelho apresentar danos visíveis, ele não deve ser colocado em funcionamento. As reparações neste aparelho apenas devem ser realizadas por técnicos especializados. As reparações inadequadas po- dem provocar perigos substanciais. As pessoas (incluindo crianças) que não estão aptas a utilizar o produto de modo seguro devido a incapacidade física, sensorial ou mental ou devido à sua inexperiência, não devem utilizar o produto sem a supervisão ou as instruções de uma pessoa responsável. Os aparelhos eléctricos não são um brinquedo! Guarde e utilize o aparelho fora do alcance das crianças.PT Indicações de segurança TC

As crianças devem ser supervisionadas para garantir que não brincam com o aparelho. Quando o cabo de conexão for danificado, o mesmo tem de ser substituído pelo fabricante, pela sua assistência técnica ou por uma pessoa com qualificações equivalentes para evitar peri- gos. Não guarde as substâncias com risco de explosão, tais como, p. ex. latas de spray com gás carburante no aparelho.

PRECAUÇÃO! Separe o aparelho da rede – antes de cada limpeza e conservação – após cada utilização Os géneros alimentícios apenas podem ser armazenados nas embalagens originais ou recipientes adequados.

NOTA! Conecte o aparelho apenas do seguinte modo: – com o cabo de ligação DC à tomada de bordo DC (p. ex. isqueiro) no veículo. – ou com o cabo de ligação de 230 V à rede de corrente alter- nada de 230 V Compare a indicação da tensão na placa de características com a alimentação de energia existente. A geleira não é adequada para o transporte de substâncias cor- rosivas ou substâncias com solventes. Nunca retire a ficha da tomada eléctrica puxando pelo cabo de conexão. Se a geleira estiver ligada à tomada DC: Desconecte a sua ge- leira e outros consumidores da bateria antes de conectar um carregador rápido. Se a geleira estiver ligada à tomada DC: Separe a ligação ou desligue a geleira se desligar o motor. Caso contrário, a bateria pode ficar descarregada.PT TC Material fornecido

2.2 Segurança durante a utilização do aparelho

PERIGO! Nunca toque nos cabos não blindados apenas com as mãos. Isto aplica-se, em especial, durante o funcionamento com rede de corrente alternada.

PRECAUÇÃO! Antes da colocação em funcionamento, tenha atenção para que o cabo de conexão e a ficha estejam secos.

NOTA! Não utilize aparelhos eléctricos dentro da geleira, excepto se estes aparelhos tiverem sido recomendados pelo fabricante. Não coloque o aparelho na proximidade de chamas abertas ou outras fontes de calor (aquecimento, radiação solar intensa, fo- gões a gás, etc.). Perigo de sobreaquecimento! Tenha sempre atenção para que o calor gerado durante o fun- cionamento possa ser dissipado adequadamente. Certifique-se de que o aparelho está posicionado com uma distância sufi- ciente em relação a paredes ou objectos de modo a que o ar possa circular livremente. Tenha atenção para que as aberturas de ventilação não sejam cobertas. Não verta líquidos ou gelo para dentro do recipiente interior. Nunca mergulhe o aparelho em água. Proteja o aparelho e os cabos do calor e da humidade. 3 Material fornecido Geleira Cabo de conexão para ligação 220/240 Vw Cabo de conexão para ligação 12/24 Vg Manual de instruções Antes da colocação em funcionamento do aparelho, verifique se não faltam peças no material fornecido.PT Utilização adequada TC

4 Utilização adequada A geleira é adequada para refrigerar e conservar quentes os géneros ali- mentícios. O aparelho também é adequado para campismo. Caso pretenda refrigerar medicamentos, por favor, verifique se a capacidade de refrigeração do aparelho corresponde aos requisitos do respetivo fárma- co. Todos os materiais que compõe a geleira são inofensivos para os géneros alimentícios. 5 Descrição técnica A geleira é adequada para a utilização móvel. Ela consegue refrigerar ou manter refrigerados produtos até, ao máx., 30°C abaixo da temperatura am- biente (desligamento por termóstato a aprox. +1°C) ou aquecer ou conservar quentes as mesmas até, ao máx., 65°C. Quando o aparelho alcançar o âmbito de temperatura ajustado é comutado automaticamente para o modo economizador de energia. Neste modo, é consumida apenas a energia que é necessária para a conservação da tem- peratura no interior da geleira. A refrigeração é uma refrigeração tipo Peltier sem desgaste com dissipação de calor por uma ventoinha. A geleira dispõe de um circuito prioritário automático. Deste modo, é garan- tido que é utilizada a rede de corrente alternada na ligação simultânea à rede de corrente alternada e a uma bateria de 12/24 V.PT TC Operação

OBSERVAÇÃO Por motivos de higiene, antes de colocar a nova geleira em funcio- namento, deve limpar o seu interior e exterior com um pano húmi- do (ver também “Limpeza e manutenção” na página 118).

6.1 Dicas para poupar energia

OBSERVAÇÃO Uma ventoinha no interior da geleira garante a circulação do ar frio dentro da geleira, pelo que é alcançada uma melhor refrigeração. Para que o ar frio não chegue ao exterior durante a abertura da ge- leira, a mesma está equipada com um interruptor que desliga a ventoinha assim que a tampa é aberta. Escolha um local de utilização bem arejado e protegido de raios solares. Se pretende regular uma eficiência energética mais elevada e uma po- tência de refrigeração limitada para o aparelho de refrigeração, use o modo ECO do aparelho de refrigeração. Primeiro, deixe as refeições quentes arrefecer antes de as manter fres- cas. Não abra a geleira mais do que as vezes necessárias. Não deixe a geleira aberta mais tempo do que o necessário.

6.2 TC35FL-AC: abrir a geleira

A geleira TC-35FL-AC tem de ser desbloqueada durante a abertura (fig. 4, página 3).

NOTA! Tenha atenção para que apenas se encontrem objetos ou produ- tos na geleira que possam ser refrigerados ou aquecidos à tempe- ratura selecionada. ➤ Coloque a geleira sobre uma superfície estável.PT Operação TC

OBSERVAÇÃO A ficha está protegida contra troca de polaridade: Apenas a pode ligar à tomada numa posição (fig. 3, página 3). ➤ Ligue a geleira – com o cabo de conexão incluído no material de fornecimento a uma rede de corrente alternada de 220/-240 V ou ... – com o cabo de conexão fornecido em conjunto à tomada de 12/24 V no veículo (fig. 3, página 3). ➤ Prima o botão “ON/OFF” no painel de comando (fig. 2 A, página 3) para ligar a geleira. ✓ A geleira inicia com a refrigeração ou aquecimento do interior:

6.4 Comutar entre a refrigeração e o aquecimento

➤ Se pretender comutar entre refrigerar e aquecer, prima o botão “HOT/ COLD” (fig. 2 D, página 3).

OBSERVAÇÃO O comando da geleira possui uma função de memória. Ela memo- riza o âmbito de temperatura para cada modo (refrigerar e aque- cer). Desta forma, aquando de cada ligação ou comutação, o âmbito de temperatura anteriormente selecionado nesse modo, volta a ser ajustado. ✓ A indicação de funcionamento vermelha ou azul acende e o aparelho co- meça a refrigerar/aquecer. ➤ Se pretender terminar o processo de refrigeração ou aquecimento, prima o botão “ON/OFF” (fig. 2 A, página 3). ➤ Quando colocar a geleira fora de funcionamento, retire a ficha de cone- xão da tomada. Indicação de funcionamento Modo de funcionamento vermelho (fig. 2 B, página 3) Aquecer azul (fig. 2 C, página 3) RefrigeraçãoPT TC Operação

A indicação do estado da temperatura (fig. 2 F, página 3) indica o âmbito de temperatura selecionado. Com o aumento de LEDs iluminados também aumenta a intensidade do âmbito de temperatura.

OBSERVAÇÃO As seguintes indicações de temperatura estão sob tolerância e es- tão dependentes da posição de medição. Temperatura interior com aprox. 25°C de temperatura ambiente: ➤ Se pretender selecionar a temperatura para refrigerar/aquecer, prima a tecla “Temp” (fig. 2 F, página 3) até alcançar o âmbito de temperatura desejado.

6.6 Conectar ao isqueiro

OBSERVAÇÃO Se conectar a geleira ao isqueiro do seu veículo (fig. 3, página 3), lembre-se que eventualmente, terá de ligar a ignição para que o aparelho seja alimentado com corrente.

Pode remover a tampa da geleira (fig. 5, página 4): ➤ Abra a tampa de modo a que a mesma esteja alinhada aprox. num ângulo de 30° em relação à geleira. ➤ Puxe a tampa para a frente e, depois, eleve-a de modo inclinado. Indicação de estado Âmbito de temperatura Refrigera- ção sete LEDs iluminados aprox. 1º C no interior um LED iluminado aprox. 16º C no interior (Modo ECO) Aquecer sete LEDs iluminados aprox. 65º C no interior um LED iluminado aprox. 50º C no interiorPT Limpeza e manutenção TC

7 Limpeza e manutenção

AVISO! Antes de cada limpeza e conservação, separe o aparelho da rede.

NOTA! Perigo de danos! Nunca limpe a geleira debaixo de água corrente nem dentro de água de lavar a loiça. Não utilize produtos de limpeza abrasivos ou objectos duros para a limpeza, uma vez que podem danificar a geleira. ➤ De vez em quando, limpe o interior e o exterior do aparelho com um pano húmido. ➤ Certifique-se que as aberturas de ventilação e extracção de ar do apare- lho estão livres de pó e sujidade para que, durante o funcionamento, o ar quente possa ser extraído e o aparelho não seja danificado. 8 Eliminação ➤ Sempre que possível, coloque o material de embalagem no respectivo contentor de reciclagem.

Para colocar o aparelho definitivamente fora de funcionamento, por favor, informe-se junto do centro de reciclagem mais próximo ou revendedor sobre as disposições de eliminação aplicáveis.PT TC Resolução de falhas

9 Resolução de falhas Falha Possível causa Sugestão de solução A sua geleira não fun- ciona e a roda da ven- toinha visível por fora não se move. O isqueiro do seu veí- culo não tem corrente. Na maioria dos veículos, a ignição tem de estar ligada para que o isqueiro do veículo tenha corrente eléctrica. A ignição está ligada e a geleira não funciona. Retirar imediatamente a ficha da tomada e pro- ceder às seguintes veri- ficações. O suporte do isqueiro está sujo. Isto resulta num mau contacto eléctrico. Limpe o suporte do isqueiro com uma escova não metálica e um solvente para que o pino de contacto central fique limpo. Quando a ficha da sua geleira ficar muito quente no suporte do isqueiro do veículo, é necessário limpar o suporte ou é possí- vel que a ficha não esteja montada correc- tamente. O fusível do cabo de conexão está quei- mado. Substitua o fusível do cabo de conexão (5 A). O fusível do veículo está queimado. Substitua o fusível do isqueiro (normal- mente 15 A) (para isso tenha atenção ao manual de instruções do seu automóvel). A sua geleira não refri- gera suficientemente e a roda da ventoinha exterior não se move. O motor da ventoinha está avariado. A reparação apenas pode ser realizada por uma assistência técnica autorizada. A geleira não refrigera suficientemente e a roda da ventoinha exte- rior move-se. O motor da ventoinha para o ventilador inte- rior está avariado. A reparação apenas pode ser realizada por uma assistência técnica autorizada. O elemento Peltier está avariado. A fonte de alimenta- ção integrada está avariada. A reparação apenas pode ser realizada por uma assistência técnica autorizada.PT Dados técnicos TC

10 Dados técnicos TC14FL-AC TC21FL-AC TC35FL-AC Tensão de conexão: 12/24 Vg/220–240 Vw Consumo: 46 W (12 Vg) 50 W (24 Vg) 64 W (230 Vw) 8,5 W (AC, Modo ECO) 8,8 W (AC, Modo ECO) Âmbito de temperatura: Refrigerar até a aprox. 1 C de temperatura interior (até a. 30 C abaixo da temperatura ambiente Aquecer até a aprox. 65 C de temperatura ambiente Categoria: 10 (outro compartimento) 10 (outro compartimento) 10 (outro compartimento) Classe de eficiência energética: A++ A++ A++ Consumo de energia: 74 kWh/ano 77 kWh/ano 77 kWh/ano Volume: 14 l 21 l 35 l Volume útil: 14 l 20 l 33 l Classe climática: T T T Temperatura ambiente: +16 °C

+43 °C +16 °C – +43 °C +16 °C – +43 °C Emissões acústicas: 41 dB(A) 41 dB(A) 41 dB(A) Peso: 5,5 kg 7 kg 10 kg Verificação/Certificado:PL TC Objaśnienia symboli
