TropiCool TC 35FL - Frigorifero DOMETIC - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Ghiacciaia termoelettrica
Marca	Dometic
Modello	TropiCool TC 35FL
Capacità lorda	35 litri
Capacità utile	33 litri
Peso	10 kg
Alimentazione	12/24 V CC e 220-240 V CA
Consumo elettrico (12 V)	46 W
Consumo elettrico (24 V)	50 W
Consumo elettrico (230 V)	64 W
Consumo in modalità ECO (CA)	8,5 W
Intervallo di temperatura di raffreddamento	Circa 1 °C a 16 °C (secondo impostazione)
Intervallo di temperatura di riscaldamento	Circa 50 °C a 65 °C
Funzioni principali	Raffreddare e riscaldare, modalità ECO, commutazione automatica AC/DC
Tecnologia di raffreddamento	Sistema Peltier senza usura con ventola
Manutenzione e pulizia	Pulire con un panno umido; non immergere in acqua
Sicurezza	Fusibile 5 A sul cavo, protezione contro inversione di polarità, spegnimento automatico in caso di bassa tensione batteria
Ricambi e riparabilità	Riparazioni solo tramite servizio post-vendita autorizzato
Informazioni generali	Uso mobile (campeggio, viaggio); classe climatica T (16-43 °C)

Domande frequenti - TropiCool TC 35FL DOMETIC

Come mettere in funzione la ghiacciaia TropiCool TC 35FL?

Collegare l'apparecchio a una fonte di alimentazione (12/24 V CC o 220-240 V CA) utilizzando il cavo fornito, quindi premere il tasto ON/OFF sul pannello di controllo. Il led blu indica la modalità raffreddamento, il rosso la modalità riscaldamento.

Come passare dalla modalità freddo a caldo?

Premere il tasto HOT/COLD sul pannello di controllo. La ghiacciaia commuta tra raffreddamento e riscaldamento. La temperatura selezionata in precedenza per ciascuna modalità viene memorizzata.

Come regolare la temperatura desiderata?

Utilizzare il tasto Temp per scorrere i livelli di temperatura. Sul display, un LED acceso corrisponde a una temperatura più alta (circa 16 °C in modalità freddo, 50 °C in modalità caldo) e sette LED a una temperatura più bassa (circa 1 °C in freddo, 65 °C in caldo).

Posso usare la ghiacciaia in auto?

Sì, è progettata per uso mobile. Collegarla alla presa accendisigari (12/24 V) del veicolo. Assicurarsi che il contatto sia inserito se necessario. Per evitare di scaricare la batteria, scollegare o spegnere l'apparecchio quando il motore è spento.

Cosa significa la modalità ECO?

La modalità ECO consente un consumo energetico ridotto (circa 8,5 W su rete) limitando la potenza frigorifera. Si attiva selezionando la temperatura più alta (un solo LED acceso) in modalità raffreddamento.

Come pulire la ghiacciaia?

Scollegare l'apparecchio. Pulire l'interno e l'esterno con un panno umido. Non utilizzare prodotti abrasivi e non immergere mai l'apparecchio in acqua. Assicurarsi che le feritoie di ventilazione siano libere.

Cosa fare se la ghiacciaia non funziona?

Verificare che la presa sia sotto tensione (contatto inserito nel veicolo). Controllare il fusibile del cavo di alimentazione (5 A) e quello del veicolo (15 A). Se la ventola esterna non gira, il motore o l'elemento Peltier potrebbe essere difettoso: contattare il servizio post-vendita.

Posso conservare farmaci nella ghiacciaia?

Sì, ma verificare prima che la potenza frigorifera dell'apparecchio sia adatta ai requisiti di temperatura dei farmaci. La ghiacciaia può raffreddare fino a circa 1 °C.

Come risparmiare energia con la ghiacciaia?

Posizionare l'apparecchio in un luogo aerato e al riparo dal sole. Utilizzare la modalità ECO. Lasciare raffreddare i cibi caldi prima di riporli. Aprire la ghiacciaia il meno possibile e non più a lungo del necessario.

Quali accessori sono inclusi?

La consegna include la ghiacciaia, un cavo di collegamento 220-240 V CA, un cavo di collegamento 12/24 V CC e un manuale d'uso.

MANUALE UTENTE TropiCool TC 35FL DOMETIC

IT 48 Frigorifero termoelettrico Istruzioni per l'uso

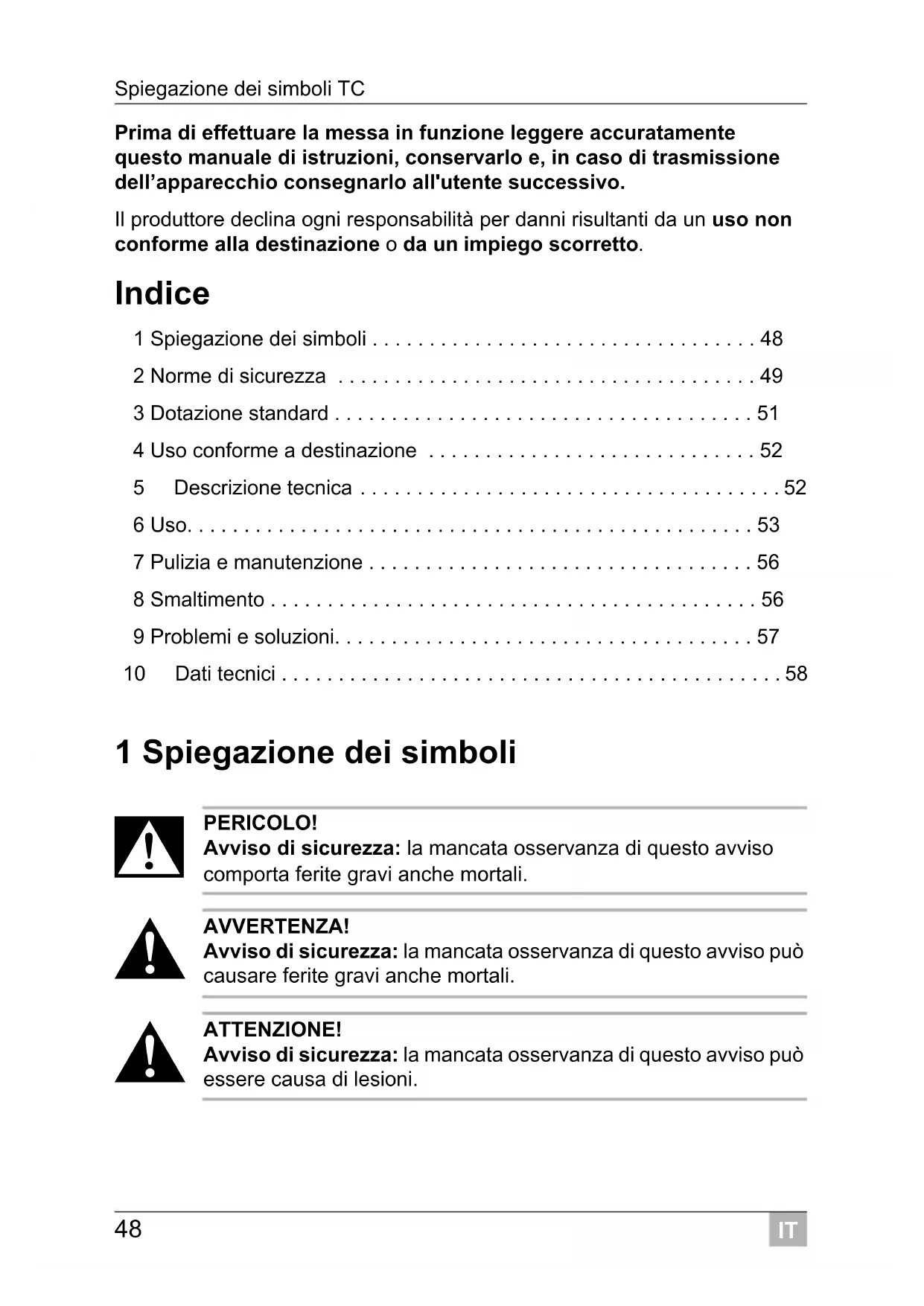

Prima di effettuare la messa in funzione leggere accuramente quello manuale di istruzioni, conservarlo e, in caso di trasmissione dell'apparecchio consegnarlo all'utente successivo.

Il produttore declina agli responsabilità per danni risultanti da un uso non conforme alla destinazione o da un impiego scorretto.

Indice

1 Spiegazione dei symboli 48
2 Norme di sicurezza 49
3 Dotazione standard 51
4 Uso conforme a destinazione 52
5 Descrizione tecnica 52
6 Uso. 53
7Pulizia e manutenzione 56
8 Smaltimento 56
9 Probleme soluzioni. 57
10 Dati tecnici 58

1 Spiegazione dei symboli

PERICOLO!

Avviso di sicurezza: la mancata osservanza di questo avviso comporta ferite gravi ancche mortali.

AVVERTENZA!

Avviso di sicurezza: la mancata osservanza di questo avviso più causare ferite gravianche mortali.

ATTENZIONE!

Avviso di sicurezza: la mancata osservanza di questo avviso più essere causa di lesioni.

AVVISO!

La mancata osservanza di estanota cui cassetare danni materiali e promiettere il funzionamento del prodotto.

NOTA

Informazioni integranti relative all'impiego del prodotto.

Modalità di intervento: quello significato indica all'utente che è necessario un intervento. Le modalità di intervento necessarie saranno descritte passo dopo passo.
Questo symbolo descrive il risultato di un intervento.

2 Norme di sicurezza

2.1 Sicurezza generale

fig. 1 5, pagina 3: dati si riferiscono ad un elemento in una figura, in quello caso alla "posizione 5 nella figura 1 a pagina 3".

PERICOLO!

• Per imbarcazioni: con il collegamento alla rete fare in modo che l'alimentazione elettrica sia sempre controllata da un Interruutto differenziale.

AVVERTENZA!

• Se l'apparecchio presenta danni visibili, non metterlo in funzione.
• Questo appearecchio deve essere riparato solo da personale specializzato. Le riparazioni effettuate in modo scorretto potrebbero causare rischi enormi.
• Persone (bambini compresi) che a causa della proprie disponà fisiche, sensoriali o mentali, oppure che a causa della propria inesperienza e scarsa conoscenza non siano in grado di utilizzato il prodotto in modo sicuro, devono evitare di utilizzarlo se non in presenza e seguito le istruzioni di una persona per loro responsabile.

Gli elettrodomestici non sono giocattoli!

Conservare e impiegare l'apparecchio lontano alla portata dei bambini.

• Sorvegliare i bambini per evitare che giochino con l'apparecchio.
• Se il cavo di allacciamento di quello apparecchio viene danneggiato,esso devese essere sostituito dal produttore, da parte del suo servizio clienti,oppure da una persona sufficientemente qualificata, al fine di evitare pericoli.
• Nell'apparecchio non conservare sostanze explosive come ad es. bombolette spray con gas propellente.

ATTENZIONE!

• Staccare l'apparecchio alla rete
• prima di effettuare la pulizia e la cura
• dopo agli utilizzato
• I prodotti alimentari sono essere conservati solo nelle confezioni originali o in contentitori adeguati.

AVVISO!

• Collegare l'apparecchio solo nel modo seguente:
• con il cavo di allacciamento CC alla spina CC del veicolo (ad es. accendisigari)
• oppure con il cavo di allacciamento da 230V alla rete di alimentazione in corrente alternata da 230V
• Confrontare i dati della tensione riportati sulla targhetto con quelli delle prese e degli attacchi disponibili.
• Il frigorifero non è adatto per il trasporto di sostanze corrosive o solventi.
• Non estrarre mai la spina dalla presa tirando il cavo di allacciamento.
• Quando il frigorifero è collegato ad un presa CC: Staccare il frigorifero e le altre utenze alla batteria prima di collegare il caricabatterie rapido.
• Quando il frigorifero è collegato ad un presa CC: Interrompere il collegamento o spegnere il frigorifero se il motore viene spento. Altrimenti la batteria si può scaricare.

2.2 Sicurezza durante il funzionamento dell'apparecchio

PERICOLO!

• Non toccare mai i cavi nudi a mani nude. Questo vale sopruttutto per il funzionamento con rete di alimentazione in corrente alternata.

ATTENZIONE!

• Prima della messa in funzione assicurarsi che la linea di alimentazione e la spina siano asciutte.

AVVISO!

• Non utilizzato appearecchi elettrici all'interno del frigorifero ad eccezione di quelli consigliati dallo stesso produttore.
• Non collocare l'apparecchio nelle vicinanze di fiamme libero o altre fonti di calore (riscaldamento, intensa esposizione ai raggi solari, fornì a gas ecc.).
  Pericolo di surriscaldamento!

Assicurarsi che il calore generato durante il funzionamento sfiati sufficientemente. Assicurarsi che la distanza fra l'apparecchio e le pareti o altri oggetti sia tale che l'aria possa circolare libera-mente.

• Fare attentzione che le feritoie di aerazione non vengano coperte.
• Non versare nessun tipo di liquido o ghiaccio nel contentatore interno.
  Non immershere mai l'apparecchio in acqua.
• Proteggere l'apparecchio e i cavi dal caldo e dall'umidità.

3 Dotazione standard

• Frigorifero portatile
• Cavo di allacciamento per collegamento da 220-240 V~
• Cavo di allacciamento per collegamento da 12/24 V=
  Istruzioni per l'uso

Prima diMETTARE in funzione I'apparecchio controllare che i componenti rientranti nella dotazione standard siano al completo.

4 Uso conforme a destinazione

Il frigorifero portatile è adatto a raffreddare e a mantenere caldi alimenti. L'apprecchio èanche ideale per l'uso in campeggio.

Se si intende mantenere freschi dei medicinali si prega di controllare se la potenza frigorifera dell'apparecchio è idonea al rispetto medicinale.

Tutti i materiali del frigorifero portatile non sono pericolosi per gli alimenti.

5 Descrizione tecnica

Il frigorifero portatile è adatto all'uso in viaggio o fuori casa. Può raffreddare o mantenere freddi prodotti fino a max. 30^ al di sotto della temperatura ambiente (disinserimento regolato da termostato a circa +1^ ) oppure riscaldarli o mantenerli caldi fino a max. 65^ .

Una volta raggiunta la temperature impostata, l'apparecchio passa automaticamente nella modalità di risparmio energetico. In questa modalità viene consumata solo l'energia necessaria a mantenere costante la temperature all'interno del frigorifero.

Il raffreddamento avviene medianteistema Peltier,enza usura, con dissipamento del calore mediante ventilatore.

Il frigorifero portatile dispone di uno switch automatico di priorità. In tal modo viene garantito che, in caso di collegamento sia alla rete di corrente alternata che ad una batteria da 12/24V , venga usata la rete di corrente alternata.

6 Uso

NOTA

Prima di usare per la prima volta il nuovo frigorifero, si consiglia di pulirlo dentro e fuori con un panno umido (cfr. although the capitolo "Pulizia e manutenzione" a pagina 56).

6.1 Consigli per risparmiare energia

NOTA

Un ventilatore all'interno del frigorifero portatile provvede al ricircolo dell'aria fredda dentro al frigorifero, il che migliorara la potenza frigorifera dello stesso. Per evitare che l'aria fredda fuoriesca dal frigorifero quando viene aperto,ippo dispone di un interrottore che spegne il ventilatore appena viene aperto il coperchio.

Scegliere un luogo di impiego ben aerato e riparato dai raggi solari.
- Se per il frigorifero si desidera regolare una maggiore efficienza energetica e una energia di raffreddamento limitata, utilizzare la modalità ECO del frigorifero.
- Prima di immagazzinare cibi caldi nell'apparecchio, lasciarli prima raffreddare.
Non après il frigorifero più spesso del necessario.
Non lasciare il frigorifero aperto più del necessario.

6.2 TC35FL-AC: aperture del frigorifero

Il frigorifero TC35FL-AC deve essere sbloccato quando viene aperto (fig. 4, pagina 3).

6.3 Accensione del frigorifero portatile

AVVISO!

Fare attenzione che il frigorifero portatile contenga solo oggetti o prodotti che possono essere raffreddati ovvero riscaldati alla temperature selezionata.

Appoggiare il frigorifero su una superficie resistente.

NOTA

La spina è concepita in modo tale da escludere un'inversione di polarità: perché essere insertita nella presa in una sola direzione (fig. 3, pagina 3).

Collegare il frigorifero portatile

• mediante il cavo di collegamento compreso nella fornitura ad una presa a corrente alternata da 220-240 V o ...
• mediate il cavo di allacciamento compreso nella fornitura alla presa da 12/24 V del veicolo (fig. 3, pagina 3).

Premere il pulsante "ON/OFF" sul pannello di lavoro (fig. 2 A, pagina 3) per accendere il frigorifero portatile.
Il frigorifero inizia a raffreddare ovvero a riscaldare l'interno.

Indicatore di funzionamento Modalità di funzionamento

rosso (fig. 2 B, vagina 3)

riscaldamento

6.4 Commutazione fra raffreddamento e riscaldamento

Se si vuole passare alla funzione di raffreddamento alla funzione di riscaldamento e viceversa, premere il pulsante "HOT/COLD" (fig. 2 D, pagina 3).

NOTA

Il lavoro del frigorifero portatile dispone di una funzione memorory: questa funzione memorizza l'intervallo di variazione della temperature selezionato per ciascuna modalità (raffreddamento e riscaldamento). In quello modo durante agli accensione/communazione viene impostato l'intervallo di variazione della temperature preselezionato della rispettiva modalità.

√ L'indicatore rosso ovvero blu è illuminato e l'apparecchio inizia a raffreddare/riscaldare.

Per terminare la fase di raffreddamento o di riscaldamento premere il pulsante "ON/OFF" (fig. 2 A, pagina 3).
Per disinserire il frigorifero portatile staccare l'apparecchio alla rete.

6.5 Selezione della temperatura

L'indicatore di stato della temperatura (fig. 2 F, pagina 3) indica la temperatura selezionata. Piè LED sono illuminati, tanto piùurrenta anche l'intensità della temperatura.

NOTA
Le seguenti temperature sono soggette a tolleranzi e dipendono alla posizione di misurazione.

Temperatura interna ad una temperatura ambiente di circa 25^ :

	Indicatore di stato Temperatura
Raffreddamento	sette LED illuminati 1 °C circa all'interno
	un LED illuminato 16 °C circa all'interno (modalità ECO)
Riscaldamento	sette LED illuminati 65 °C circa all'interno
	un LED illuminato 50 °C circa all'interno

Per selezionare la temperatura di raffreddamento/riscaldamento pre-mere il pulsante "Temp" (fig. 2 F, pagina 3), fino a raggiungere la tem-peratura desiderata.

6.6 Collegamento alla presa accendisigari

NOTA Se il frigorifero portatile viene collegato alla presa accendisigari dell'autoveicolo (fig. 3, pagina 3), si prega di osservare che eventualmente occorre accendere il quadro comandi per alimentare l'apparecchio.

6.7 Rimozione del coperchio

É possible rimuovere il coperchio del frigorifero (fig. 5, pagina 4):

Aprière il coperchio finché non si trova con un angolo di 30^ rispetto all'alloggiamento.
Tirare il coperchio in avanti e sollevarlo quindi inclinandolo.

7 Pulizia e manutenzione

AVVERTENZA!

Staccare l'apparecchio alla rete agli volte che si effettua la pulizia e la cura.

AVVISO! Pericolo di danni!

• Non lavare mai il frigorifero sotto acqua corrente e non immergerlo in acqua per risciac quarlo.
• Per la pulizia non impiegare detergenti corrosivi oppure oggetti ruvidi, perché potrebbero danneggiare il frigorifero.

Pulire l'interno e l'esterno dell'apparecchio di tanto in tanto con un panno umido.
Assicurarsi che le aperture di aerazione e disaerazione dell'apparecchio siano prive di polvere e sporcizia in modo da permettere, al calore generato durante il funzionamento, di fuoriuscire e non danneggiare l'apparecchio.

8 Smaltimento

Raccogliere il materiale di imballaggio possibilmente negli apposti contentitori di riciclaggio.

Quando il prodotto vieneMESSO fuori servizio definitivamente, informarsi al centro di ricericlaggio più vicino, oppure presso il proprio rivenditore specializzato, sulle prescrizioni adequate concernenti lo smaltimento.

9 Probleme soluzioni

Problema Possibile causa Soluzione consigliata

Il frigorifero portatile non funziona e la ventola visible dall'esterno non gira.	L'accendisigari del vei- colò è privo di ten- sione.	In molti autoveicoli occorre accendere il quadro comandi per far funzionare l'accendisigari.
Il quadro comandi è inserito e il frigorifero non funziona. Staccare la spina imme- diatamente nella presa ed effettuare i seguenti controlli.	L'attacco della presa accendisigari è sporco. Il contatto elet- trico è quindi insuffi- ciente.	Pulire l'attacco della presa accendisigari usinga una spazzola non metallica ed un solvente in modo che il contatto centrale sia pulito. Se la spina del frigorifero porta- tile si scalda troppo nella presa accendisi- gari occorre pulire l'attacco oppure la spina potrebbe essere montata male.
	Il fusibile del cavo di collegamento si è brut- ciato.	Sostituire il fusibile del cavo di collega- mento (5 A).
	Si è brutciato il fusibile dell'autoveicolo.	Sostituire il fusibile dell'accendisigari dell'autoveicolo (di solito 15 A); (Osser- vare a tale proposito quanto riportato nel libretto dell'autoveicolo).
Il frigorifero non raf- fredda sufficientamente e la ventola esterna non gira.	Il motore del ventilà- tore è guasto.	La riparazione va effettuata esclusiva- mente da una ditta di assistenza tecnica autorizzata.
Il frigorifero non raf- fredda sufficientamente e la ventola esterna gira.	Il motore per il ventilà- tore interno è guasto.	La riparazione va effettuata esclusiva- mente da una ditta di assistenza tecnica autorizzata.
	L'elemento Peltier è guasto.
	L'alimentatore inte- grato è guasto.	La riparazione va effettuata esclusiva- mente da una ditta di assistenza tecnica autorizzata.

10 Dati tecnici

	TC14FL-AC TC21FL-AC TC35FL-AC
Alimentazione:	12/24 V=1220-240 V~
Potenza assorbita:	46 W (12 V=1)50 W (24 V=1)64 W (230 V~ )
	8,5 W (CA,modalità ECO)	8,8 W (CA, modalità ECO)
Temperatura: Raffreddamente:	tempo: fino ad 1 °C circa all'interno(max. 30 °C al di sotto della temperatura ambiente)Riscaldamento: fino a 65 °C circa all'interno
Categoria:	10 (altro scom-parto)	10 (altro scom-parto)	10 (altro scom-parto)
Classe di efficienza energetica:	A++ A++ A++
Consumo energetico:	74 kWh/annum 77 kWh/annum 77 kWh/annum
Volume lorda:	14 | 21 | 35
Volume utile:	14 | 20 | 33
Classe climatica:	T	T	T
Temperatura ambiente:	+16 °C- +43 °C	+16 °C- +43 °C	+16 °C- +43 °C
Emissioni acustiche:	41 dB(A) 41 dB(A) 41 dB(A)
Peso: 5,5 kg 7 kg	10 kg
Controllo/certificazione:	CE 4 e 4 www.tuv.com TÜV www.benedict.com
