Producttype	Thermo-elektrische koelbox
Merk	Dometic
Model	TropiCool TC 35FL
Bruto capaciteit	35 liter
Nuttige capaciteit	33 liter
Gewicht	10 kg
Stroomvoorziening	12/24 V gelijkstroom en 220-240 V wisselstroom
Stroomverbruik (12 V)	46 W
Stroomverbruik (24 V)	50 W
Stroomverbruik (230 V)	64 W
Verbruik in ECO-modus (wisselstroom)	8,5 W
Koeltemperatuurbereik	Ongeveer 1 °C tot 16 °C (afhankelijk van instelling)
Verwarmingstemperatuurbereik	Ongeveer 50 °C tot 65 °C
Hoofdfuncties	Koelen en verwarmen, ECO-modus, automatische AC/DC-omschakeling
Koeltechnologie	Slijtvast Peltier-systeem met ventilator
Onderhoud en reiniging	Reinigen met een vochtige doek; niet onderdompelen in water
Veiligheid	Zekering 5 A op kabel, bescherming tegen omgekeerde polariteit, automatische uitschakeling bij lage accuspanning
Onderdelen en repareerbaarheid	Reparaties alleen door erkende service
Algemene informatie	Mobiel gebruik (kamperen, reizen); klimaatklasse T (16-43 °C)

Veelgestelde vragen - TropiCool TC 35FL DOMETIC

Hoe zet ik de TropiCool TC 35FL koelbox aan?

Sluit het apparaat aan op een stroombron (12/24 V gelijkstroom of 220-240 V wisselstroom) met de meegeleverde kabel en druk vervolgens op de ON/OFF-knop op het bedieningspaneel. Het blauwe lampje geeft de koelmodus aan, het rode de verwarmingsmodus.

Hoe schakel ik tussen koude en warme modus?

Druk op de HOT/COLD-knop op het bedieningspaneel. De koelbox schakelt tussen koelen en verwarmen. De eerder geselecteerde temperatuur voor elke modus wordt onthouden.

Hoe stel ik de gewenste temperatuur in?

Gebruik de Temp-knop om door de temperatuurniveaus te bladeren. Op het display staat één brandende LED voor een hogere temperatuur (ongeveer 16 °C in koude modus, 50 °C in warme modus) en zeven LED's voor een lagere temperatuur (ongeveer 1 °C in koude, 65 °C in warme).

Kan ik de koelbox in een auto gebruiken?

Ja, hij is ontworpen voor mobiel gebruik. Sluit hem aan op de sigarettenaansteker (12/24 V) van het voertuig. Zorg ervoor dat het contact indien nodig is ingeschakeld. Om te voorkomen dat de accu leegraakt, haalt u de stekker uit het stopcontact of schakelt u het apparaat uit wanneer de motor is uitgeschakeld.

Wat betekent de ECO-modus?

De ECO-modus zorgt voor een lager energieverbruik (ongeveer 8,5 W op netstroom) door het koelvermogen te beperken. Het wordt geactiveerd door de hoogste temperatuur te selecteren (één brandende LED) in de koelmodus.

Hoe reinig ik de koelbox?

Haal de stekker uit het stopcontact. Reinig de binnen- en buitenkant met een vochtige doek. Gebruik geen schurende middelen en dompel het apparaat nooit onder in water. Zorg ervoor dat de ventilatieopeningen vrij zijn.

Wat te doen als de koelbox niet werkt?

Controleer of het stopcontact stroom heeft (contact ingeschakeld in het voertuig). Controleer de zekering van de stroomkabel (5 A) en die van het voertuig (15 A). Als de ventilatormes niet draait, kan de motor of het Peltier-element defect zijn: neem contact op met de klantenservice.

Kan ik medicijnen in de koelbox bewaren?

Ja, maar controleer vooraf of het koelvermogen van het apparaat geschikt is voor de temperatuurvereisten van de medicijnen. De koelbox kan tot ongeveer 1 °C koelen.

Hoe bespaar ik energie met de koelbox?

Plaats het apparaat op een goed geventileerde plek uit de zon. Gebruik de ECO-modus. Laat warm voedsel afkoelen voordat u het opbergt. Open de koelbox zo min mogelijk en niet langer dan nodig.

Welke accessoires worden meegeleverd?

De levering omvat de koelbox, een 220-240 V wisselstroomkabel, een 12/24 V gelijkstroomkabel en een gebruikershandleiding.

GEBRUIKSAANWIJZING TropiCool TC 35FL DOMETIC

NL 59 Thermo-elektrische koelbox
Gebruiksaanwijzingen

DA 70 Termoelektrisk køleboks Betjeningsanvising

NO 90 Termoelektrisk kjoleboks Bruksanvisning

SV 80 Termoelektrisk kylbox Bruksanvisning

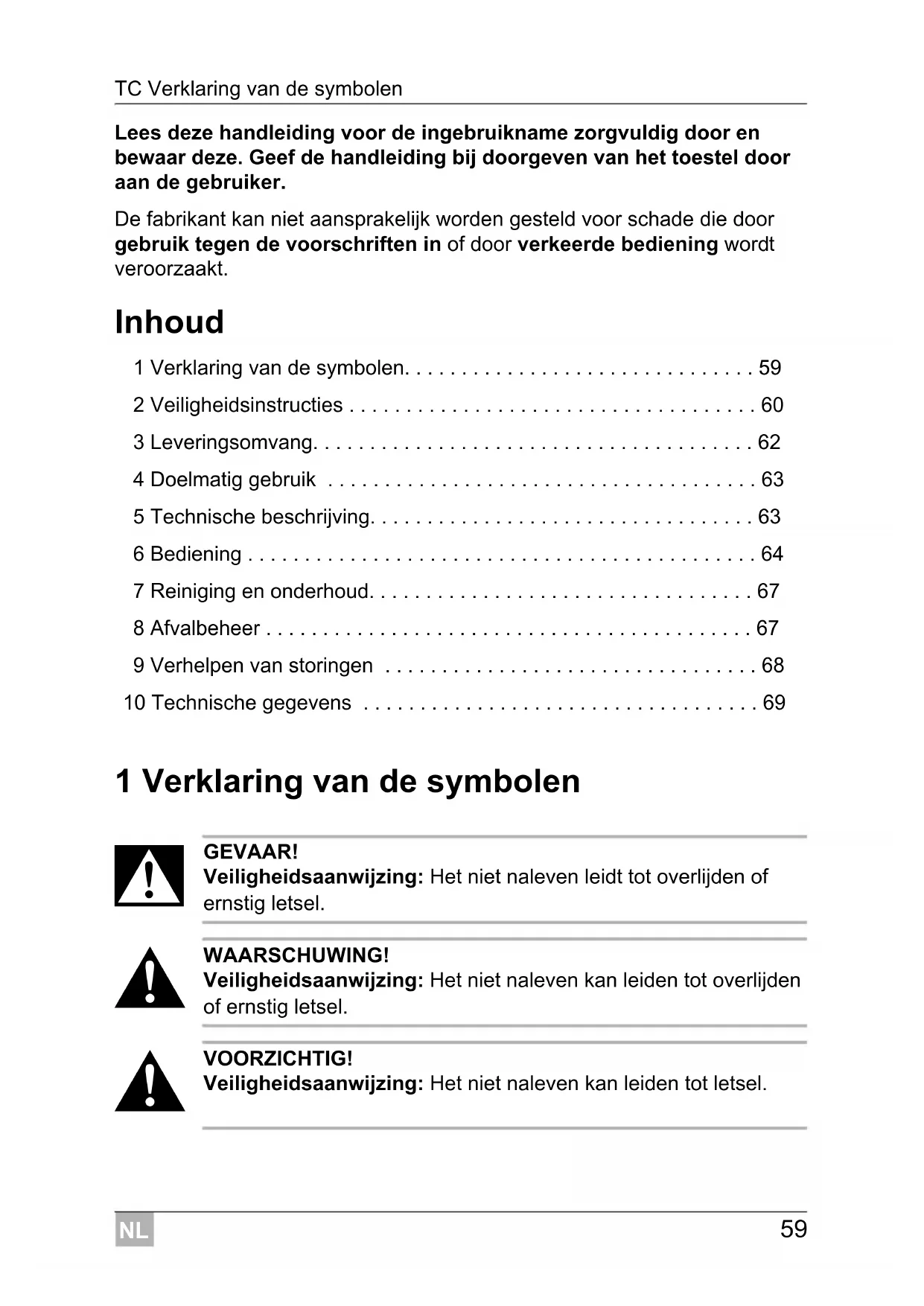

Lees deze handleiding voor de ingebruikname zorgvuldig door en bewaar deze. Geef de handleiding bij doorgeven van het toestel door aan de gebruiker.

De fabrikant kan nicht aansprakelijk worden gesteld voor schade die door gebruik gegen de voorschriften in of door verkeerde bediening wordenveroorzaakt.

Inhoud

1 Verklaring van de symbolen. 59
2Veiligheidsinstructies 60
3 Leveringsomvang. 62
4 Doelmatig gebruik 63
5 Technische beschrijving. 63
6 Bediening 64
7 Reiniging en onderhoud. 67
8 Afvalbeheer 67
9 Verhelsen van storingen 68
10 Technische gegevens 69

1 Verklaring van de symbolen

GEVAAR!

Veiligheidsaanwijzing: Het Niet naleven leidt tot overlijden of ernstig letsel.

WAARSCHUWING!

Veiligheidsaanwijzing: Het Niet naleven kan leiden tot overlijden of ernstig letsel.

VOORZICHTIG!

Veiligheidsaanwijzing: Het Niet naleven kan leiden tot letsel.

LET OPI!

Het Niet naleven ervan kan leiden tot materielle schade en de werkking van het product beperken.

INSTRUCTIE

Aanvullende informatatie voor het bedieren van het product.

Handeling: dit symbol geeft aan dat u垦s要去 doen. De vereiste handelingen worden stap voor stap beschreiben.
Dit symbol beschrijft het resultaat van een handeling.

afb. 1 5, pagina 3: deze aanduiding wijst u op een element in een afbeeling, in dit voorbeeld op „positie 5 in afbeeling 1 op pagina 3".

2 Veiligheidsinstructies

Op boten: als uw toestel op het stroomnet is aangesloten, dient u er absolut voor te zorgen dat de stroomtoevoer via een aardlekschakelaar beveiligd is.

WAARSCHUWING!

• Als het toestel zichtbaar beschadigd is, mag het Niet in gebruik worden genommen.
• Reparaties aan dit toestel mogen uitsluitend door vakmonteursuitgevoerd worden. Door ondeskundige reparations können grote bevaren ontstaan.
• Personen (ook kinderen) die door hun fysieke, sensorische of geestelijkke vaardigheden, of hun onervarenheid of onwetendheid nicht in staat+zijn om het producteilig te gebruiken, mogendit Niet zonder toezicht of instructie door een verantwoordelijkpersoon doein.
• Elektrische toestellen zich geen spelgoed!

Bewaar en gebruik het toestel buiten het bereik van kinderen.

• Er moet toezicht worden gehonden op kinderen, zodat ze nicht met toestel gaan spelen.

• Als de aansluitkabel van dit toestel worden beschadigd,要去,

• om gevaren te vermijden, door de fabrikant, diens,
• klantenservice of een gelijkwaardig gekwalificeerd persoon, -ervangen worden.
• Bewaar geen explosiegevaarlijke stoffen zoals bijvoorbeeld spuitbussen met drijfgas in het toestel.

VOORZICTIG!

• Scheid het toestel van het net
• voor iedere reiniging en ieder onderhoud
• na elk gebruik
  Levensmiddelen mogen alleen in de originele verpakkingen of geschikte bakken worden opgeslagen.

LET OP!

• Sluit het toestel alleen als volgt aan:
• met de DC-aansluitkabel aan een DC-stopcontact in het voertuig (bijv. sigarettenaansteker)
• of met de 230-V-aansluitkabel op het 230-V-wisselstroomnet
• Vergelijk de spanning op het typeplaatje met de voorhanden energievoorziening.
• Het koeltoestel is nicht geschickt voor het transport van bijtende of oplosmiddelhoudende stoffen.
• Trek de stekker nooit aan de aansluitkabel uit het stopcontact.
• Als het koeltoestel aan de DC-contactdoos is aangesloten: Klem uw koeltoestel en andere verbruikers van de accu af voor u een snellader aansluit.
• Als het koeltoestel aan de DC-contactdoos is aangesloten: Verbreek de verbinding of schakel het koeltoesteluit, als u de motor uitschakelt. Anders kan de accu worden ontladen.

2.2 Veiligkeit bij het gebruik van het toestel

GEVAAR!

• Neem nooit blanke leidingen met blote handen vast. Dit geldt vooral bij het gebruik aan het wisselstroomnet.

VOORZICHTIG!

• Let er voor de ingebruikneming op dat de voedingskabel en de stekker droog�.

LET OP!

• Gebruik geen elektrische toestellen binnen de koeltoestel, behalte als deze toestellen waar voor door de fabrikant worden aanbevolen.
• Zet het toestel Niet in de buurt van open vlammen of andere warmtebronnen (verwarming, sterke zonnestraling, gasovens enz.).
  Oververhittingsgevaar!

Let er.altijd op dat de warmte, die bij het bedrijf ontstaat, goed afgevoerd kan worden. Zorg ervoor, dat het toestel op voldoen de afstand tot wanden en voorwerpen staat, zodat de lucht kan circuleren.

• Let erop dat de ventilatiesleuven nicht worden afgedekt.
• Doe geen vloeistoffen of ijs in het binnenreservoir.
  Dompel het toestel nooit onder water.
• Bescherm het toestel en de kabels gegen hinte en vocht.

3 Leveringsomvang

• Koelapparaat
• Aansluitkabel voor 220-240-V\~-aansluiting
• Aansluitkabel voor 12/24-V---aansluiting
• Gebruiksaanwijzing

Controleer voor het in bedrijf nemen van het apparaat, of alle tot de leveringsomvang behorende delen aanwezig zich.

4 Doelmatig gebruik

Het koelapparaat is geschikt voor het koelen en warm houden van levensmiddelen. Het apparaat is ook geschikt voor gebruikijdens kamperen.

Voor het geval u geneesmiddelen wilt koelen, controlleren dan, of de koelcapaciteit van het apparaat voldoende is voor het desbeteffende geneesmiddel.

Alle in het koelapparaat verwerkte materiaalen zijn onbedenkelijk ten aanzien van levensmiddelen.

5 Technische beschrijving

De koelbox is geschikt voor mobiele toepassing. In de box waren tot max. 30^ onder de omgevingstemperatuur worden afgekoeld (thermostatische uitschakeling bij ca. +1^ ) dan wel koel gehonden, of tot max. 65^ opgewarmd of warm gehonden.

Heeft het apparaat het ingestelde temperatuurbereik bereikt, dan worden automatisch maar de energiesparende modus overgeschakeld. In deze modus worden uitsluitend die hoeveelheid energia verbruikt, die voor het op peel houden van de temperatuur binnen in de box nodig is.

De koelinstallatie is een slijtagevrije Peltier-koeling, met warmteafvoer door middel van een ventilator.

de koelbox beschikt over een automatische voorrangsschakeling. Zo worden gegarandeerd dat –bei gewelijktijdige aansluiting op het wisselstroomnet en op een 12/24V-accu – gebruik worden gemaatk van het wisselstroomnet.

6 Bediening

INSTRUCTIE

Voordat u uw nieuwe koelapparaat in bedrijf neemt, moet u het om hygienische redenen van binnen en van buiten met een vochtige doek reinigen (zie ook hoofdstuk „Reiniging en onderhoud" op pagina 67).

6.1 Energiebesparende tips

INSTRUCTIE

Een ventilator binnen in de koelbox zorgt voor de circulatie van de koude lucht binnen de box, waardoor een better koelvermogen worden bereikt. Om de koude lucht bij het openen van de koelbox Niet te latent ontsnappen, is de box uitgerust met een schakelaar, die de ventilator uitschakelt zodia het deksel geopend worden.

• Kies een goed geventileerde en gegen zonnestralen beschemde plaats.
• Als u een verhoogde energia-efficiëntie en een beperkt koelvermogen voor het koeltoestel wilt instellen, gebruik dan de ECO-modus van het koeltoestel.
• Laat warme spijzen eerst afkoelen, voordat u ze in het toestel koel houdt.
• Open het koeltoestel nicht vaker dan nodig.
• Laat het koeltoestel nicht langer open dan nodig is.

6.2 TC35FL-AC: Koelbox openen

De koelbox TC35FL-AC要去 het openen ontgrendeld worden (afb. 4, paging 3).

6.3 Koelbox inschakelen

LET OPI!

Let erop dat zich uitsluitend materialen en waren in de koelbox bevinden, die op de gekozen temperatuur gekoeld c.q. verwarmd mo-gen worden.

Plaats de koelbox op een stevige ondergrond.

INSTRUCTIE

De stekker kan nicht omgekeerd worden ingestoken: hij past maar op een manier in de contactbus (afb. 3, paging 3).

Sluit de koelbox

• met de bijgeleverde aansluitkabel aan een 220-240-V-wisselstroom-stopcontact aan of ...
• met de bijgeleverde aansluitkabel aan het 12/24-V-stopcontact in het voertuig (afb. 3, paginga 3) aan.

Druk op de knop ON/OFF op het bedieningsspaneel (afb. 2 A, pagina 3) om de koelbox in te schakelen.
De koelbox met het koelen c.q. verwarmen van de binnenruimte:

Bedrijsindicator Bedrijfsmodus

Rood (afb. 2 B, pagina 3) Verwarmen

Blauw (afb. 2 C, pagina 3) Koelen

6.4 Omschakelen tussen koelen en verwarmen

Als u:tussen koelen en verwarmen om wilt schakelen, drukt u op de knop HOT/COLD (afb. 2 D, pagina 3).

INSTRUCTIE

De besturing van de koelbox bezit een geheugenfunctie: ze onthoudt het gekozen temperatuurbereik voor elke modus (koelen en verwarmen). Zo worden telkens bij het inschakelen of omschakelen het voordien gekozen temperatuurbereik van de betreffende modus ingesteld.

De rode of blauwe bedrijfsindicator brandt, en het apparaat begint te koelen/verwarmen.

Indien u het koelen c.q. verwarmen wilt beeindigen, druk dan op de knop ON/OFF (afb. 2 A, pagina 3).
Als u de koelbox buiten bedrijf neemt, trek dan de aansluitkabel eruit.

6.5 Temperatuur selecteren

De statusaanduiding van de temperatuur (afb. F, paging 3) geeft het gekozen temperatuurbereik aan. Met het toenemen van het aantal brandende LED's stijgt ook de intensiteit van het temperatuurbereik.

INSTRUCTIE

De volgende temperatuuraanduidingen zijn aan tolerancies onderhevig en+zijn afhankelijk van de meetpositie.

Binnenruimtetelemperatuur bij ca. 25^ omgevingstemperatuur:

	Statusaanduiding Temperatuurbereik
Koelen	zeven brandende LED's ca. 1 °C in de binnenruimte
	eén brandende LED ca. 16 °C in de binnenruimte (ECO-modus)
Verwarmen	zeven brandende LED's ca. 65 °C in de binnenruimte
	eén brandende LED ca. 50 °C in de binnenruimte

Indien u de temperatuur voor het koelen/verwarmen wilt selecteren, drukt u op de knop 'Temp' (afb. 2 F, pagina 3), totdat de gewenste temperatuur is bereikt.

6.6 Aansluten op de sigarettenaansteker

INSTRUCTIE

Indien u de koelbox op de sigarettenaansteker van uw voertuig aansluit (afb. 3, paging 3), let er dan op dat u eventueel het contact uit要去 schakelen om het apparaat van stroom te voorzien.

6.7 Deksel afnemen

U kan het deksel van de koelbox nemen (afb. 5, pagina 4):

Open het deksel zo ver dat het zich in een hoek van ongeveer 30^ ten opzichte van de box bevindt.
Trek het deksel maar voren en hef het er dan schuin vanaf.

7 Reiniging en onderhoud

WAARSCHUWING!

Scheid voor elke reiniging en verzorging het toestel van het net.

LET OP! Gevaar voor beschadiging!

• Reinig het koeltoestel nooit onder stromend water of in afwaswater.
• Gebruik voor het reinigen geen bijtende schoonmaakmiddelen of harde voorwerpen, aangezien het koeltoestel hierdoor beschadigd zou+kennen raken.

Reinig het toestel van binnen en buiten af en toe met een vochtige doek.
Zorg ervoor dat de ventilatieopengingen van het toestel vrij়n van stof en verontreinigingen, zodate bij het gebruik ontstane warmte kan worden afgevoerd en het toestel Niet beschadigd raakt.

8 Afvalbeheer

Laat het verpakkingsmaterialial indien möglichk recyclen.

Als u het product definitief buiten bedrijf stelt, informeer dan bij het dichtst bijzijnde recyclingcentrum of uw specialzaak waar de betreffende afvoervoorschriften.

9 Verhelpen van storingen

Storing Mogelijk oorzaak Suggestie voor oplossing

Uw box functioniert Niet, en het van buitenaf zichtbare ventilatorwie draait Niet.	Op de sigarettenaan-steker in uw voertuig staat geen elektrische spanning.	In de meeste voertuigen要去 het contact+zijn ingeschakeld om spanning op de siga-rettenaansteker te zetten.
Het contact is ingescha-keld, maar de box werkt Niet.Trek de stekker onmid-delloijk uit de contact-doos en voer de volgende contrôles uit.	De bus van de sigaret-tenaansteker is verontreinigd. Dat heeft tot gevolg dat er elektrisch slecht contact worden gemaakt.	Mit einer nichtmetallischen Bürste und einem Lösungsmittel die Fassung des Zigarettanzünders reinigen, so dass der mittlere Kontaktstift sauber ist.Reinig met een Niet-metalen borstel en een oplosmid-del de bus van de sigarettenaansteker, zodate de middelste aansluitpen schoon is.Indien de koelboxstekker in de bus van de sigarettenaansteker erg warm worden,要去 ofwel de bus worden gereinigd, ofwel is de stekker möglich verkeerd geassembleerd.
	De zekering van de aansluitkabel is door-gebrand.	Vervang de zekering van de aansluitkabel (5 A).
	De voertuigzekering is doorgebrand.	Vervang de voertuigzekering van de siga-rettenaansteker (meestal 15 A). (Volg hier-voor de aanwijzingen in de bij uw voertuig geleverde documentatie.)
Het koelvermögen van uw box is�uw zin onvoldoende, en het ventilatorwie aan de buitenkant draait Niet.	De ventilatormotor is defect.	Alleen een erkend servicebedrijf kan deze reparatie uitvoeren.
Het koelvermögen van uw box is�uw zin onvoldoende, maar het ventilatorwie aan de buitenkant draait wel.	De ventilatormotor voor de ventilator bin-nenin is defect.Het Peltier-element is defect.	Alleen een erkend servicebedrijf kan deze reparatie uitvoeren.
	Het geinteggreerde net-voedingsdeel is defect.	Alleen een erkend servicebedrijf kan deze reparatie uitvoeren.
