TropiCool TC 35FL - Kyl DOMETIC - Gratis bruksanvisning och manual

Produkttyp	Termoelektrisk kylbox
Märke	Dometic
Modell	TropiCool TC 35FL
Bruttovolym	35 liter
Användbar volym	33 liter
Vikt	10 kg
Strömförsörjning	12/24 V DC och 220-240 V AC
Elförbrukning (12 V)	46 W
Elförbrukning (24 V)	50 W
Elförbrukning (230 V)	64 W
Förbrukning i ECO-läge (AC)	8,5 W
Kylningstemperaturområde	Cirka 1 °C till 16 °C (beroende på inställning)
Värmningstemperaturområde	Cirka 50 °C till 65 °C
Huvudfunktioner	Kyla och värma, ECO-läge, automatisk AC/DC-omkoppling
Kylteknik	Slitagetåligt Peltier-system med fläkt
Underhåll och rengöring	Rengör med en fuktig trasa; doppa inte i vatten
Säkerhet	Säkring 5 A på kabel, polvändningsskydd, automatisk avstängning vid låg batterispänning
Reservdelar och reparerbarhet	Reparation endast av auktoriserad service
Allmän information	Mobil användning (camping, resa); klimatklass T (16-43 °C)

Vanliga frågor - TropiCool TC 35FL DOMETIC

Hur startar jag kylboxen TropiCool TC 35FL?

Anslut enheten till en strömkälla (12/24 V DC eller 220-240 V AC) med den medföljande kabeln och tryck sedan på ON/OFF-knappen på kontrollpanelen. Den blå indikatorn visar kylläge, den röda värme.

Hur växlar jag mellan kyl- och värmeläge?

Tryck på HOT/COLD-knappen på kontrollpanelen. Kylboxen växlar mellan kylning och uppvärmning. Tidigare vald temperatur för varje läge sparas.

Hur ställer jag in önskad temperatur?

Använd Temp-knappen för att bläddra bland temperaturinställningarna. På displayen motsvarar en tänd LED en högre temperatur (cirka 16 °C i kylläge, 50 °C i värmeläge) och sju LED en lägre temperatur (cirka 1 °C i kylning, 65 °C i uppvärmning).

Kan jag använda kylboxen i en bil?

Ja, den är designad för mobil användning. Anslut den till fordonets cigarettändaruttag (12/24 V). Se till att tändningen är påslagen om det behövs. För att undvika att batteriet tar slut, koppla bort eller stäng av enheten när motorn är avstängd.

Vad innebär ECO-läget?

ECO-läget möjliggör minskad energiförbrukning (cirka 8,5 W på nätström) genom att begränsa kyleffekten. Det aktiveras genom att välja den högsta temperaturen (en enda LED tänd) i kylläge.

Hur rengör jag kylboxen?

Koppla bort enheten. Rengör insidan och utsidan med en fuktig trasa. Använd inte slipande rengöringsmedel och sänk aldrig ner enheten i vatten. Se till att ventilationsöppningarna är fria.

Vad gör jag om kylboxen inte fungerar?

Kontrollera att uttaget är strömförande (tändning på i fordonet). Kontrollera säkringen på nätkabeln (5 A) och fordonets säkring (15 A). Om den yttre fläktvingen inte snurrar kan motorn eller Peltier-elementet vara defekt: kontakta service.

Kan jag förvara mediciner i kylboxen?

Ja, men kontrollera först att enhetens kylkapacitet är lämplig för medicinernas temperaturkrav. Kylboxen kan kyla ner till cirka 1 °C.

Hur sparar jag energi med kylboxen?

Placera enheten på en ventilerad plats i skuggan. Använd ECO-läget. Låt varm mat svalna innan du lägger in den. Öppna kylboxen så sällan som möjligt och inte längre än nödvändigt.

Vilka tillbehör ingår?

Leveransen innehåller kylboxen, en anslutningskabel för 220-240 V AC, en anslutningskabel för 12/24 V DC och en bruksanvisning.

BRUKSANVISNING TropiCool TC 35FL DOMETIC

Läsigenom anvisingarna noga innan apparaten tas i drift. Spara braupsanvisingen for senare bruk. Überlamna braupsanvisingen till dennya ägaren vid ev. vidareförsäljning.

Tillverkaren ansvarar inte for skador som uppstår p.g.a. iced ändamalsenlig användning eller felaktig hantering/skötsel.

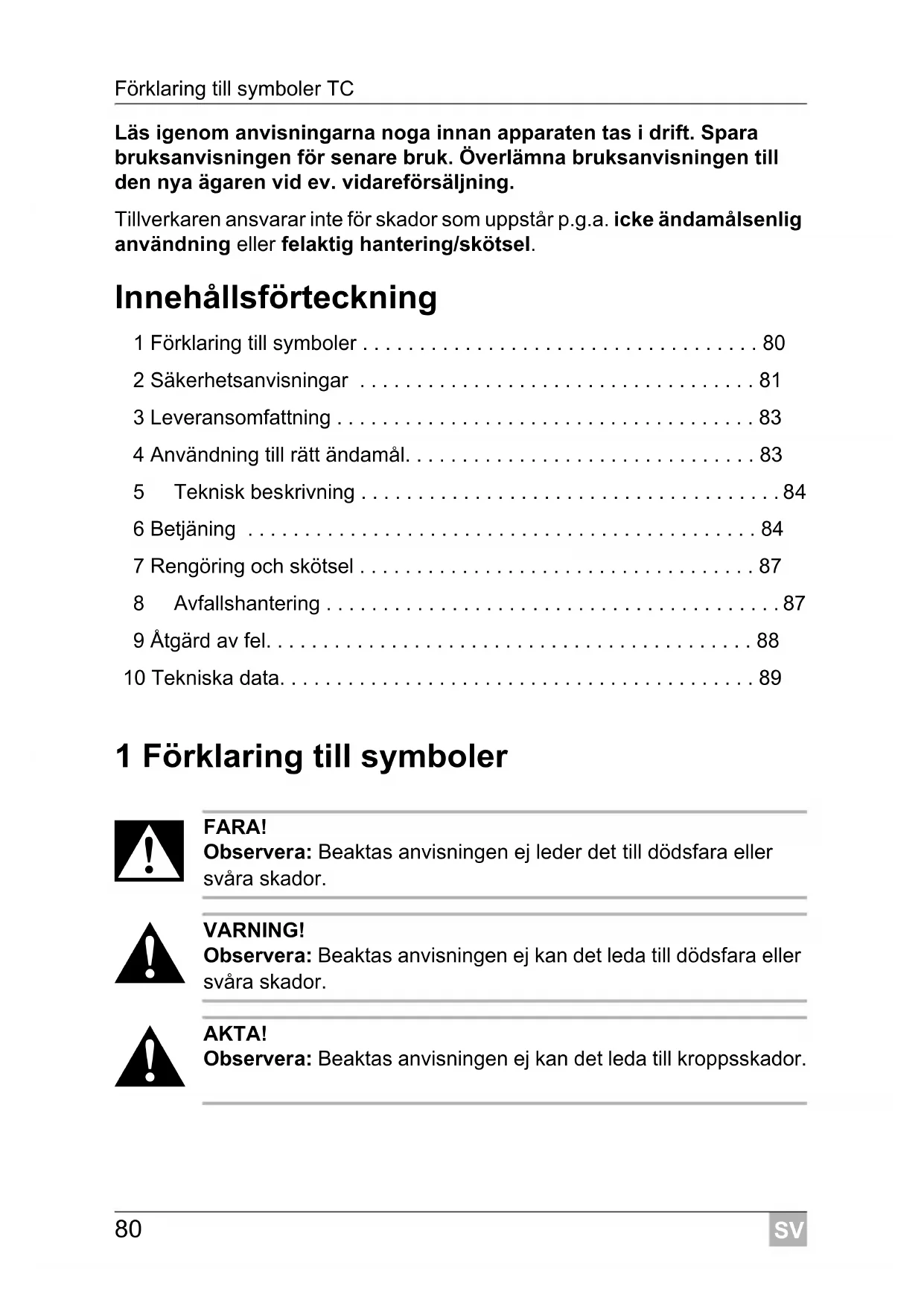

Innehållsförteckning

1Forklaring till symboler 80
2 Sakerhetsanvisningar 81
3 Leveransomfattning 83
4 Anvandning till ratt andamal. 83
5 Teknisk beskrivning 84
6 Betjaning 84
7 Rengoring och skötsel 87
8 Avfallschantering 87
9 Atgard av fel. 88
10 Tekniska data. 89

1 Förklaring till symboler

FARA!

Observera: Beaktas anvisningen ej leder det till dödsfara ellersvåra skador.

WARNING!

Observera: Beaktas anvisningen ej kan det leda till dödsfara ellersvåra skador.

AKTA!

Observera: Beaktas anvisingen ej kan det leda till kroppsskador.

OBSERVER!

Om anvisingarna inte beaktas kan det leda till materialskador och Produktons Funktion kan paverkas negativt.

ANVISNING

Komplettenderne information om användning av Produkten.

Arbetsstag:enna symbol star framfor en arbetsinstruktion.

Tillvagagangssattet beskrivs steg for steg.

Denna symbol stär framfor beskrivningen av resultatet.

bild 1 5, sidan 3: anger en detailj på en bild, i detta exempl "position 5 på bild 1 på sidan 3".

• För bātar: Se till att strömförsörjningen ar sākrad med en jordfelsbrytare.

WARNING!

• Om apparaten uppvisar synliga skador fär den ej tas i drift.
• Reparationer på apparaten fär endast utföras av behörigt fackfolk. Icke fackmässiga reparationer kan leda till att allvarliga faror uppstår.
• Personer (och barn), som på grund av fysiska, sensoriska eller mentala Funktionshinder eller på grund av oerfarenhet eller ovetande inte kan användaprodukten på att saker tätt,ör inte användaenna produit utan uppsikt aller hjälp av en ansvarig person.
• Elapparater ar inga leksaker!

Forvara och använd apparaten utom räckhäll for barn.

Barn bör hällas under uppsikt, sä att de inte leker med apparaten.

• Om apparatens anslutningskabel skadas måste den, av sakerhetsskal, bytas ut av tillverkaren, tillverkarens kundtjänst eller annan behörig person.
• Lagra inga ämnen som kan exploder a i apparaten, som t.ex. sprayburkar med drivgas.

AKTA!

• Koppla alltid bort apparaten fran elnätet
• före rengöring och underhäll
• after användning
• Livsmedel fär endast forvaras i originalforpackningarna eller i andra lampliga behällare.

OBSERVER!

• Anslut apparaten endast på foljande vis:
• till att DC-uttag i fordonet (t. ex. cigarettuttag) med DC-anslutningskabel
• eller till att 230 V-växelströmuttag med den medfoljande 230 V-anslutningskabeln.
• Jäm För spänningsangivelsen på typskylten med elförsjningen på plats.
• Kylapparaten ar inte ämnad for transport av fratande ämnen och ämnen som innehäller Lossningsmedel.
• Dra aldrig ut stickkontakten ur uttaget genom att dra i anslutningskabeln.
• När kylapparaten ar ansluten till att DC-uttag: Koppla bort kylapparaten och andra elförbrukare frän batteriet innan en batteri-laddare ansluts.
• När kylapparaten ar ansluten till ett DC-uttag: Skilj apparaten från elnätet eller stäng av den här motorn stängs av. Annars kan batteriet urladdas.

2.2 Sakerhet under drift

FARA!

Ta inte tag i avskalade ledninger med händerna. Detta gäller framfor allt vid drift med växelström.

AKTA!

• Kontrollera, innan apparaten tas i drift, att elkabeln och stickkontakten ar torra.

OBSERVER!

• Använd inga elektriska apparater für arbeteninne i kylboxen. Undantag: apparaterna rekommenderas for sadan anvandning av tillverkaren.
• Ställ inte kylapparaten i narheten av öppen eld aller andra värmekällor (värmeelement, starkt solljus, gasspisar osv.).
• Risk for overhetting!

Se till att värmen som alstras under användningen kan avledas ordentlich. Apparaten maste har tillräckligt stort avständ till vöggen/andra foremål, sö att luften kan cirkulera fritt.

• Se till att ventilationsspringorna inte tacks over.
• Fyll inte innerfacket med vatskor eller is.
  Doppa aldrig ned apparaten i vatten.
• Skydda apparaten och kablarna mot hetta och fukt.

3 Leveransomfattning

Kontrollera att alla till leveransen hörande delar finns med innan aggregatet startas.

4 Användning till rattändamål

Kylaggregatet ar avsett for kylning erer varmhållning av livsmedel. Aggregatet ar också lampligt for camping.

Om du vill kyla mediciner bör du kontrollera att aggregatets kyleffekt motsvarar preparatens temperaturkrav.

Alla material som används i kylaggregatet ar riskfria for livsmedel.

5 Teknisk beskrivning

Kylboxen ar lampligt for mobil användning. Den kan kyla varor eller hälla dem kalla upp till max. 30^ under omgivningerens temperatur (termostatisk frankoppling vid ca. +1^ ) och värma eller hälla varorna varma till max. 65^ .

När aggregatet har nätt det installda temperaturområdet, sker en automatisk omkoppling till energisparlaget. I detta driftläge forbrukas endast sä mycket energia, som behövs För att hälla temperaturen i boxens inre.

Kylningen ar en outslitlig peltierkylning dar varmen leds bort med en flakt.

Kylboxen ar ultrustad med en automatisk prioritetskoppling. På sä vis sakerställs att væxelströmnet används även nar aggregatet ar anslutet bade tillett 12/24-V-batteri och væxelströmnet.

6 Betjäning

ANVISING

Innan kylaggregatet tas i drift, bör det av hygieniska skäl torkas av med en fuktig trasa bäde på utsidan och insidan (se även kapitel "Rengöring och skötsel" på sidan 87).

6.1 Energispartips

ANVISNING

En fläkt i kylboxens inre cirkulerar luften i boxen För att forbättra kyleffekten. För att den kalla luften inte skå stromma ut nar kylboxen öppnas, ar den utrustad med en kontakt, som stänger av fläkten sasnart locket öppnas.

Välj en uppställningsplats med god ventilation som ar skyddad mot direkt solljus.
- Om du vill använda kylapparaten med högre energieffektivitet och begränsad kyleffekt kan du aktivera ECO-laget.
Lat varm mat svalna innan den laggs in i kylboxen.
- Oppna inte kylboxen oftare an nödvändigt.
- Lat inte kylskapsdörren sta öppen langre an nödvändigt.

6.2 TC35FL-AC: öppna kylboxen

Kylboxen TC35FL-AC maste lasas upp for att oppnas (bild 4, sida 3).

Se till att det endast ligger foremål erler varor i kylboxen, som fär kylas eller värmas till den installda temperaturen.

Stall kylboxen på att fast underlag.

ANVISNING

Kontakten kan inte vändas fel: Den kan bara stickas in i en riktning (bild 3, sida 3).

Stang kylboxen

• med den medlevererade anslutningskabeln till ett 220-240 V-väoxelströmuttag eller ...
• med den medlevererade anslutningskabeln till ett 12/24 V-uttag i fordonet (bild 3, sida 3).

Tryck på ON/OFF-knappen på betjäningspanelen (bild 2 A, sida 3) for att starta kylboxen..
✓Kylboxen börjar kyla aller varma boxens inre:

Driftindikering Driftlage

Röd (bild 2 B, sida 3)

Varmninq

Bla (bild 2 C, sida 3)

Kylning

6.4 Omkoppling mellan kyla och varme

Om du vill koppla om mellan kylning och värmning behöver du endast trycka på "HOT/COLD"-knappen (bild 2 D, sida 3).

ANVISNING

Styrenheten på kylboxen har en minnesfunktion: Den sparar det valda temperaturområdet for varje lage (kylning och uppvärmning). På sä satt ställs det valda temperaturområdet for respektive lage in vid varje aktivering eller omställning.

Den roda eller blå driftindikeringslampan lyser och aggregatet böjar kyl/ värma.

Om du vill avsluta kyl- aller värmningsprocessen, tryck på "ON/OFF"-knappen (bild 2 A, sida 3).
Dra ur anslutningskabeln när du vill stänga av kylboxen.

6.5 Temperaturval

Statusindikeringen (bild F, sida 3) visar vilket temperaturomrade som har valts. Med ökande antal tända lysdioder ökar även temperaturomrädets intensitet.

ANVISING

De foljande temperaturangivelserna har toleranser och ar beroende av matpositionen.

Temperatur i boxen vid en omgivningstemperatur pa ca. 25^

	Statusindikering Temperaturområde
Kylning	sju lysdioder tända ca 1 °C i boxens inre
	en lysdiod är tänd ca 16 °C i boxens inre (ECO-läge)
Värmning	sju lysdioder tända ca 65 °C i boxens inre
	en lysdiod är tänd ca 50 °C i boxens inre

Om du vill anväända temperaturen För att kyla/värma, trycker du bara på "temp"-knappen (bild 2 F, sida 3), tills det önskade temperaturområdet arinstall.

6.6 Anslutning till cigarettandarutag

ANVISING

Om du ansluter kylboxen till cigarettandaruttaget i din bil (bild 3, sida 3), kan det vara möjigt att du maste koppla in tändningen for att aggregatet skä få ström.

6.7 Ta bort locket

Det går att ta bort kylboxens lock (bild 5, sida 4):

Oppna locket sa att det stär i ca 30^ vinkel mot boxen.
Dra locket framat och lyft av det snett.

7 Rengöring och skötsel

WARNING!

Koppla alltid bort apparaten fran elnätet fore rengöring och skötsel.

OBSERVERA! Risk for skador!

• Rengör aldrig kylapparaten under rinnande vatten eller i diskvatten.
• Använd inga skarpa rengöringsmedel ellerHarda foremål vid rengöring,det kan skada kylapparaten.

Rengör apparaten dà och dà in- och utvändigt med en fuktig trasa.
Kontrollera att luftnings-/ventilationsöppningarna ar rena frän damm och annat smuts sa att värmen i vid användning kan avledas ordentlich sa attprodukten inte skadas.

8 Avfallshantering

Lämna om möjligt forpackningsmaterialiet till atervinning.

Närprodukten slutgiltigt tas ur bruk: informera dig om gällande bestämelseh os narraste Återvinningscentral erler hos Återförsäljaren.

9 Åtgård av fel

Fel Möjlig orsak Förslag på ätgård
Boxen fungerar inte, och det utifrån synlga fläkthjulet roterar inte.	Det saknas spänning i cigarettändaruttaget.	I de festa fordon måste tändningen vara tillkopplad für att cigarettändaruttaget ská få sspänning.
Tändningen År tillkopp-lad och boxen fungerar inte. Dra omedelbart ut stick-kontakten och gör fö-ljande kontROLLER.	Cigarettändaruttaget År igensatt av smuts. Detta resulterar i tatsächik elektriskkontakt.	Rengör cigarettändaruttages fattning med en borste, som inte fär vara av metall, och ett lösningsmedel, sö att det mellersta kontaktstiftet blir rent. Om kylboxens kon-takt blir För varm i cigarettändaruttaaget, måste antingen fattningen rengöras. Det kan också bero på att stickkontakten inte Är korrekt monterad.
	Anslutningskabelns säkring har gätt.	Byt ut anslutningskabelns säkring (5A).
	En av bilens säkringar har gätt.	Byt ut cigarettändarens säkring i fordonet (normalt 15 A) (möj i detta fall instruktions-boken till ditt fordon).
Boxen kyler dāligt och fläkthjulet roterar inte.	Fläktmotorn År defekt.	Boxen kan endast repareras av en auktori-serad kundserviceverkstad.
Boxen kyler dāligt trots att det yttre fläkthjulet roterar.	Motorn till den inre fläkten År defekt.	Boxen kan endast repareras av en auktori-serad kundserviceverkstad.
	Peltierelementetet är defekt.
	Den integrerade nät-delen År defekt.	Boxen kan endast repareras av en auktori-serad kundserviceverkstad.

10 Tekniska data

	TC14FL-AC TC	21FL-AC TC35FL-AC
Anslutningsppänning:	12/24 V=~/220-240 V~
Effektforbrukning:	46 W (12 V=) 50 W (24 V=) 64 W (230 V~)
	8,5 W (AC, ECO-läge)	8,8 W (AC, ECO-läge)
Temperaturområde Kylng: ned till ca. 1 °C temperatur i boxens inre (max. 30 °C under omgivningstemperaturen) Uppvärmning: upp till ca. 65 °C temperatur i boxens inre
Kategori: 10 (övigt utrémme)	10 (övigt utrémme)		10 (övigt utrémme)
Energieeffektklass: A++ A++ A++
Energiförbrukning: 74 kWh/àr	77 kWh/àr	77 kWh/àr
Bruttovolym:	14 l	21 l	35 l
Nyttovolym:	14 l	20 l	33 l
Klimatklass:	T	T	T
Omgivningstemperatur:	+16 °C- +43 °C	+16 °C- +43 °C	+16 °C- +43 °C
Ljudemission:	41 dB(A)	41 dB(A)	41 dB(A)
Vikt:	5,5 kg	7 kg	10 kg
Provnig/certifikat:	CE e 4 TÜV G S
