KÄYTTÖOHJE TropiCool TC 35FL DOMETIC

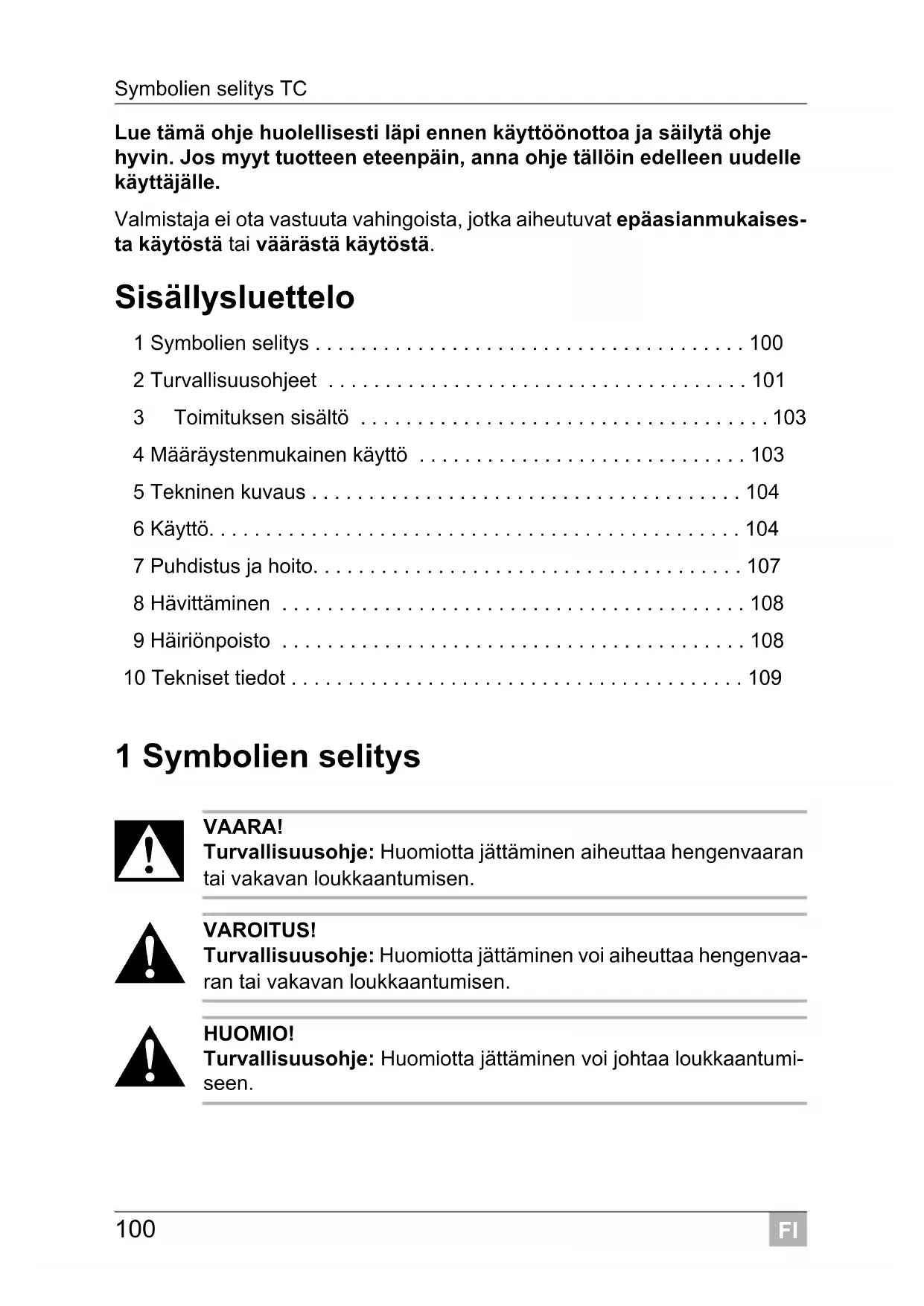

• Lue tämä ohje huolellisesti läpi ennen käyttöönottoa ja säilytä ohje hyvin. Jos myyt tuotteen eteenpäin, anna ohje tällöin edelleen uudelle käyttäjälle. Valmistaja ei ota vastuuta vahingoista, jotka aiheutuvat epäasianmukaises- ta käytöstä tai väärästä käytöstä. Sisällysluettelo 1 Symbolien selitys p. 100
• 2 Turvallisuusohjeet p. 101
• 3 Toimituksen sisältö p. 103
• 4 Määräystenmukainen käyttö p. 103
• 5 Tekninen kuvaus p. 104
• 6 Käyttö p. 104
• 7 Puhdistus ja hoito p. 107
• 8 Hävittäminen p. 108
• 9 Häiriönpoisto p. 108
• 10 Tekniset tiedot 1 Symbolien selitys p. 109

VAARA! Turvallisuusohje: Huomiotta jättäminen aiheuttaa hengenvaaran tai vakavan loukkaantumisen.

VAROITUS! Turvallisuusohje: Huomiotta jättäminen voi aiheuttaa hengenvaa- ran tai vakavan loukkaantumisen.

HUOMIO! Turvallisuusohje: Huomiotta jättäminen voi johtaa loukkaantumi- seen.FI TC Turvallisuusohjeet

HUOMAUTUS! Huomiotta jättäminen voi johtaa materiaalivaurioihin ja haitata tuot- teen toimintaa.

OHJE Tuotteen käyttöä koskevia lisätietoja. ➤ Menettely: Tämä symboli ilmaisee, että sinun tulee tehdä jotakin. Tarvit- tava menettely kuvataan askel askeleelta. ✓ Tämä symboli kuvailee menettelyn tuloksen. Kuva 1 5, sivulla 3: Tämä tieto viittaa kuvassa olevaan elementtiin, tässä esimerkissä ”kohteeseen 5 kuvassa 1, sivulla 3”. 2 Turvallisuusohjeet

2.1 Yleinen turvallisuus

VAARA! Veneissä: Huolehdi verkkokäytössä ehdottomasti siitä, että virransyöttö on suojattu FI-kytkimellä.

VAROITUS! Laitetta ei saa ottaa käyttöön, jos siinä on näkyviä vaurioita. Ainoastaan ammattilaiset saavat korjata tätä laitetta. Epäasian- mukaisista korjauksista saattaa aiheutua huomattavia vaaroja. Henkilöiden (mukaan lukien lapset), jotka eivät voi käyttää tuotetta turvallisesti fyysisten, sensoristen tai psyykkisten taito- jensa takia, tai kokemattomuuden tai tietämättömyyden vuoksi, ei tulisi käyttää tuotetta ilman valvontaa tai vastuullisen henkilön ohjeita. Sähkölaitteet eivät ole lasten leluja! Säilytä ja käytä laitetta lasten ulottumattomissa. Lapsia tulee valvoa sen varmistamiseksi, etteivät he leiki laitteella.FI Turvallisuusohjeet TC

Jos tämän laitteen liitäntäjohto vaurioituu, tulee valmistajan tai valtuutetun asiakaspalvelun tai vastaavasti pätevän henkilön vaihtaa se vaaran välttämiseksi. Älä säilytä laitteessa mitään räjähdysalttiita aineita kuten esim. suihkepurkkeja, joissa on ponneainetta.

HUOMIO! Irrota laite verkosta – ennen jokaista puhdistusta tai hoitoa – jokaisen käytön jälkeen Elintarvikkeita saa säilyttää vain alkuperäispakkauksissa tai tarkoitukseen sopivissa astioissa.

HUOMAUTUS! Liittäkää laite vain seuraavalla tavalla: – toimituskokonaisuuteen kuuluvalla DC-liitäntäjohdolla DC-pistorasiaan – toimituskokonaisuuteen kuuluvalla 230 V -liitäntäjohdolla 230 V -vaihtovirtaverkkoon Verratkaa tyyppikilven jännitetietoja käytettävissä olevaan energiansyöttöön. Kylmälaite ei sovi syövyttävien tai liuotinainepitoisten aineiden kuljettamiseen. Älä ota pistoketta koskaan pois pistorasiasta johdosta vetämällä. Jos kylmälaite on liitetty DC-pistorasiaan: Irrottakaa kylmälaitteenne ja muut sähköä käyttävät laitteet akusta ennen pikalaturin liittämistä. Jos kylmälaite on liitetty DC-pistorasiaan: Irrota liitäntä tai sammuta kylmälaite, kun sammutat moottorin. Muuten akku voi purkautua.

2.2 Laitteen käyttöturvallisuus

VAARA! Älkää koskettako avojohtimia koskaan paljain käsin. Tämä koskee ennen kaikkea vaihtovirtaverkkokäyttöä.FI TC Toimituksen sisältö

HUOMIO! Huolehtikaa ennen laitteen käyttöönottoa siitä, että johto ja pistoke ovat kuivia.

HUOMAUTUS! Älä käytä kylmälaukun sisällä mitään sähkölaitteita, vaikka valmistaja näitä suosittelisikin. Älkää asettako laitetta avoliekkien tai muiden lämpölähteiden (lämmitys, voimakas auringonpaiste, kaasu-uunit jne.) lähelle. Ylikuumenemisvaara! Huolehtikaa aina siitä, käytössä syntyvä lämpö saadaan johdettua riittävän hyvin pois. Huolehtikaa siitä, että laite on riittävän etäällä seinistä tai esineistä, jotta ilma pääsee kiertämään. Huolehtikaa siitä, että tuuletusrakoja ei peitetä. Älkää laittako sisäastiaan minkäänlaisia nesteitä tai jäätä. Älkää upottako laitetta koskaan veteen. Suojatkaa laite ja sen johto kuumuudelta ja kosteudelta. 3 Toimituksen sisältö Jäähdytyslaite Liitäntäjohto 220-240 Vw:n-liitäntään Liitäntäjohto 12/24 Vg:n-liitäntään Käyttöohjeet Tarkista ennen laitteen käyttöönottoa, että kaikki toimitukseen sisältyvät osat ovat käytettävissä. 4 Määräystenmukainen käyttö Jäähdytyslaite soveltuu elintarvikkeiden jäähdyttämiseen ja kuumana pitoon. Laite sopii myös leirintätarkoitukseen. Jos haluat jäähdyttää lääkkeitä, tarkista, että laitteen jäähdytysteho vastaa kulloistenkin lääkeaineiden vaatimuksia. Kaikki jäähdytyslaitteen materiaalit ovat elintarvikkeille vaarattomia.FI Tekninen kuvaus TC

5 Tekninen kuvaus Kylmälaukku sopii mobiiliin käyttöön. Se voi jäähdyttää tarvikkeita kork. 30 °C-asteeseen alle ympäristölämpötilan (termostaattinen sammutus n. +1 °C) tai pitää tarvikkeet kylmänä tai lämmittää tai pitää ne lämpimänä kork. 65 °C-asteessa. Jos laite on saavuttanut asetetun lämpötila-alueen, se kytkeytyy automaatti- sesti energiansäästötilaan. Tässä tilassa käytetään ainoastaan sitä energi- aa, jota tarvitaan laukun sisäosan lämpötilan säilyttämiseen. Jäähdytys on kulumaton peltier-jäähdytys, jonka lämmönpoisto hoidetaan tuulettimella. Kylmälaukussa on automaattinen etusijaiskytkentä. Näin varmistetaan, että – kytkettäessä samanaikaisesti vaihtovirtaverkkoon ja 12/24 V:n akkuun – käytetään vaihtovirtaverkkoa. 6 Käyttö

OHJE Ennen kuin otat jäähdytyslaitteen käyttöön, puhdista se hygieeni- sistä syistä kostealla rievulla sisä- ja ulkopuolelta (katso myös kap- pale ”Puhdistus ja hoito” sivulla 107).

6.1 Vinkkejä energiansäästöön

OHJE Kylmälaukun sisäosassa oleva tuuletin huolehtii kylmän ilman kier- rätyksestä laukun sisäpuolella, minkä ansiosta saavutetaan pa- rempi jäähdytysteho. Jotta kylmä ilma ei pääse ulos kylmälaukkua avattaessa, on laukku varustettu kytkimellä, joka käynnistää tuulet- timen heti kun kansi avataan. Valitkaa asennuspaikka, joka on hyvin tuuletettu ja suojassa auringonpaisteelta. Jos haluat paremman energiatehokkuuden ja rajoitetun jäähdytystehon kylmälaitteellesi, käytä kylmälaitteen ECO-toimintoa. Antakaa lämminten ruokien jäähtyä ennen niiden säilyttämistä laitteessa kylminä. Älkää avatko kylmälaitetta tarpeettoman usein.FI TC Käyttö

Älä jätä jäähdytyslaitetta auki pidemmäksi ajaksi kuin tarpeen.

6.2 TC35FL-AC: Kylmälaukun avaus

Kylmälaukun TC35FL-AC salvat tulee vapauttaa avattaessa (kuva 4, sivulla 3).

6.3 Jäähdytyslaitteen kytkeminen päälle

HUOMAUTUS! Huolehdi siitä, että kylmälaukussa on ainoastaan tavaroita tai tar- vikkeita, jotka voi jäähdyttää tai lämmittää valittuun lämpötilaan. ➤ Aseta kylmälaukku tukevalle alustalle.

OHJE Pistokytkimen napaisuus on turvattu: voit asettaa sen pistokkee- seen ainoastaan yhteen suuntaan (kuva 3, sivulla 3) . ➤ Kytke kylmälaukku päälle – toimituskokonaisuuteen kuuluvalla liitäntäjohdolla 220-240 V:n vaihto- virtapistorasiaan tai ... – mukana toimitetulla liitäntäjohdolla ajoneuvon 12/24 V:n pistorasiaan (kuva 3 , sivulla 3). ➤ Paina käyttöpaneelin ”PÄÄLLÄ/POIS PÄÄLTÄ” -painiketta (katso kuva 2 A, sivulla 3) kytkeäksesi kylmälaukun päälle. ✓ Kylmälaukun sisäosa alkaa jäähtyä tai lämmetä. Tilailmaisin Käyttötila Punainen (kuva 2 B, sivulla 3) Lämmitys Sininen (kuva 2 C, sivulla 3) JäähdytysFI Käyttö TC

6.4 Vaihto jäähdytyksen ja lämmityksen välillä

➤ Kun haluat vaihtaa kytkentääjäähdytyksenja lämmityksen välillä, paina ”HOT/COLD”-painiketta (kuva 2 D, sivulla 3).

OHJE Kylmälaukun ohjauksessa on muistitoiminto: se muistaa jokaisen tilan valitun lämpötilan (jäähdytys ja lämmitys). Siten käynnistyksen tai tilan muutoksen yhteydessä säädetään aiemmin valittu lämpöti- la-alue. ✓ Punainen tai sininen tilailmaisin syttyy palamaan ja laite alkaa jäähtyä/ lämmetä. ➤ Jos haluat lopettaa jäähdytys- tai lämmitysvaiheen, paina ”ON/OFF” -pai- niketta (kuva 2 A, sivulla 3). ➤ Kun poistat kylmälaukun käytöstä, irrota verkkojohto.

6.5 Lämpötilan valinta

Lämpötilan tilailmaisin (kuva 2 F, sivulla 3) näyttää valitun lämpötila-alu- een. Vilkkuvien LEDien lukumäärän kasvaessa myös lämpötila-alueen voi- makkuus kasvaa.

OHJE Seuraavat lämpötilatiedot ovat toleranssien alaisia ja mittausase- masta riippuvaisia. Sisäosan lämpötila n. 25 °C-asteen ympäristölämpötilassa: ➤ Jos haluat valita lämpötilan jäähdytyksen/lämmityksen, paina painiketta ”Temp” (kuva 2 F, sivulla 3), kunnes haluttu lämpötila-alue saavutetaan. Tilailmaisin Lämpötila-alue Jäähdytys seitsemän vilkkuvaa LEDiä n. 1 °C sisäosassa vilkkuva LED n. 16 °C sisäosassa (ECO-tila) Lämmitys seitsemän vilkkuvaa LEDiä n. 65 °C sisäosassa vilkkuva LED n. 50 °C sisäosassaFI TC Puhdistus ja hoito

6.6 Kytkentä savukkeensytyttimeen

OHJE Kun kytket kylmälaukun ajoneuvon savukkeensytyttimeen (kuva 3, sivulla 3), ota huomioon, että sytytin on tarpeen vaaties- sa kytkettävä päälle, jotta laitteeseen tulee virtaa.

Voit poistaa kylmälaukun kannet (kuva 5, sivulla 4): ➤ Avaa kantta kunnes se on noin 30° kulmassa laukkuun nähden. ➤ Vedä kantta eteenpäin ja nosta se sitten vinottain pois. 7 Puhdistus ja hoito

VAROITUS! Irrota laite verkosta aina ennen puhdistusta ja huoltoa.

HUOMAUTUS! Vaurioitumisvaara! Älä puhdista kylmälaitetta koskaan juoksevan veden alla tai tiskivedessä. Älä käytä puhdistamiseen kovia puhdistusaineita tai kovia esineitä, koska ne voivat vahingoittaa kylmälaitetta. ➤ Puhdistakaa laite toisinaan sisältä ja ulkoa kostealla liinalla. ➤ Varmista, että laitteen ilmanotto- ja poistoaukot ovat puhtaita pölystä ja li- asta, jotta toiminnassa syntyvä lämpö voidaan johtaa pois ja laite ei pääse vaurioitumaan.FI Hävittäminen TC

8 Hävittäminen ➤ Vie pakkausmateriaali mahdollisuuksien mukaan vastaavan kierrätysjät- teen joukkoon.

Jos poistat tuotteen lopullisesti käytöstä, pyydä tietoa sen hävittä- mistä koskevista määräyksistä lähimmästä kierrätyskeskuksesta tai ammattiliikkeestäsi. 9 Häiriönpoisto Häiriö Mahdollinen syy RatkaisuehdotusKylmälaukku ei toimi, eikä ulkopuolelta näh-tävä tuulettimen siipi pyöri.Ajoneuvon savuk-keensytyttimessä ei ole jännitettä.Useimmissa ajoneuvoissa on sytytyksen kytkin kytkettävä päälle, jotta savukkeen-sytyttimessä on jännitettä.Sytytin on päällä, mutta kylmälaukku ei toimi. Vedä pistoke välittö-mästi irti pistorasiasta ja suorita seuraavat tarkis-tukset:Savukkeensytyttimen istukka on likainen. Siitä seuraa huono sähkökontakti.Puhdista savukkeensytyttimen istukka ei-metallisella harjalla ja liuotinaineella niin että keskimmäinen kosketusnasta puhdis-tuu. Jos kylmälaukun pistoke kuumenee savukkeensytyttimen istukassa huomatta-vasti, on joko istukka puhdistettava tai pis-toketta ei ole mahdollisesti koottu oikein.Liitäntäkaapelin varoke on palanut.Vaihda liitäntäkaapelin varoke (5 A) uuteen.Ajoneuvon varoke on palanut.Vaihda savukkeensytyttimen ajoneuvon-varoke (yleensä 15 A) uuteen (huomioi autosi käyttöohjeet).Kylmälaukku ei jäähdytä tarpeeksi hyvin, eikä ulkopuolella oleva tuu-lettimen siipi pyöri.Tuulettimen moottori on vioittunut.Korjauksen saa suorittaa ainoastaan hyväksytty huoltokorjaaja.Kylmälaukku ei jäähdytä tarpeeksi hyvin, mutta ulkopuolella oleva tuu-lettimen siipi pyörii.Sisäisen tuulettimen tuuletinmoottori on vioittunut.Korjauksen saa suorittaa ainoastaan hyväksytty huoltokorjaaja.Peltier-elementti on vioittunut.Sisään rakennettu verkkolaite on vioittu- nut. Korjauksen saa suorittaa ainoastaan hyväksytty huoltokorjaaja.FI TC Tekniset tiedot

tila) 8,8 W (AC, ECO-tila) Lämpötila-alue: Jäähdytys: n. 1 °C-asteeseen sisäosan lämpötilassa (enint. 30 °C alle ympäristölämpötilan) Lämmitys: n. 65 °C-asteeseen sisäosan lämpötilassa Luokka: 10 (muulla osastolla) 10 (muulla osastolla) 10 (muulla osastolla) Energiatehokkuus- luokka: A++ A++ A++ Energiankulutus: 74 kWh/vuosi 77 kWh/vuosi 77 kWh/vuosi Bruttotilavuus: 14 l 21 l 35 l Hyötytilavuus: 14 l 20 l 33 l Ilmastoluokka: T T T Ympäristön lämpötila: +16 °C
