MODE D'EMPLOI AHS 4024 BOSCH

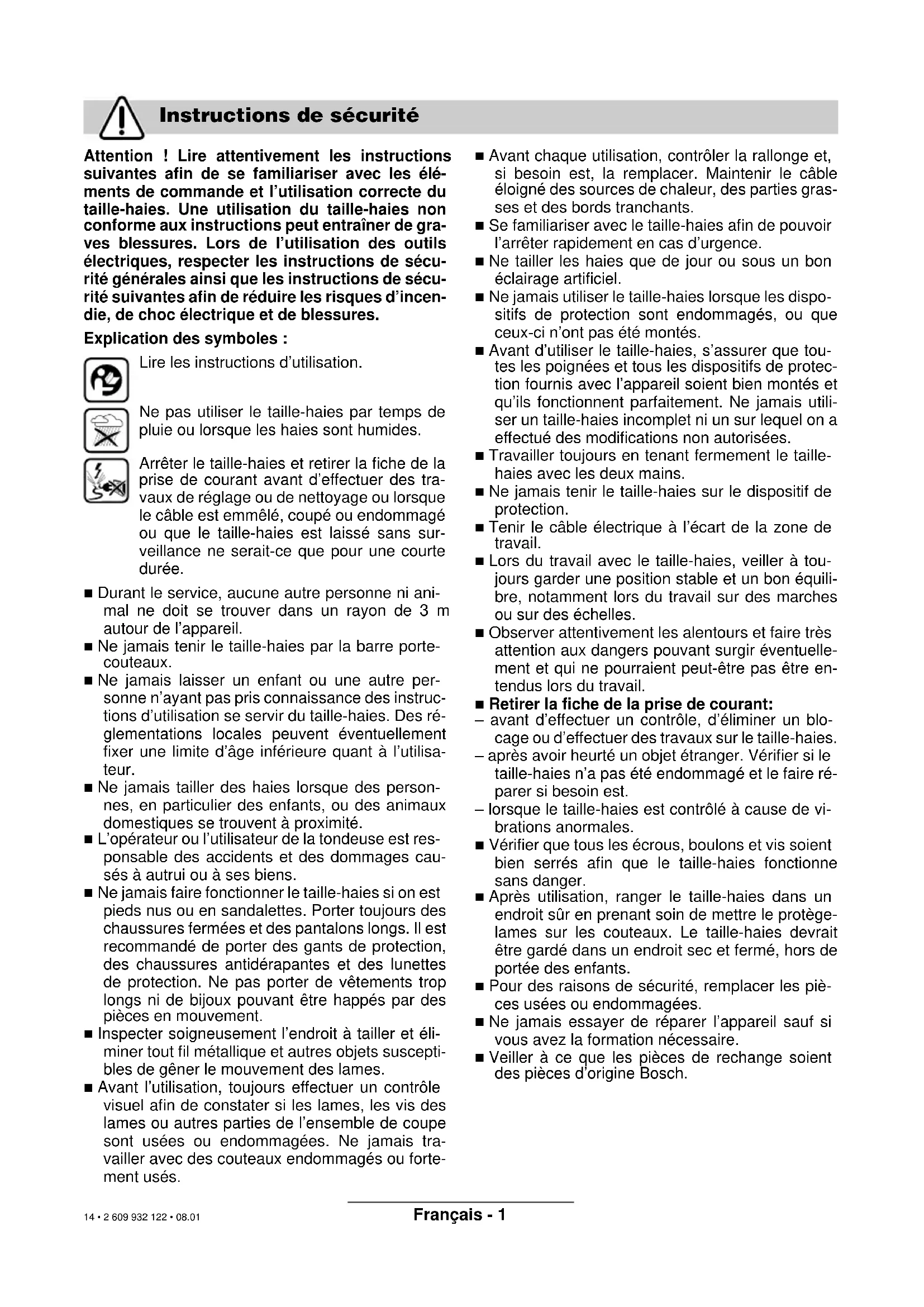

is lower than 96 dB (A) AHS 40/48/55/60/65, 98 dB (A) AHS 6000/7000. Conformity assessment procedure according to Annex V. Leinfelden, 01.08.2001. Dr. Gerhard Felten Dr. Eckerhard Strötgen Robert Bosch GmbH, Geschäftsbereich Elektrowerkzeuge Subject to change without notice Guarantee Environmental Protection Service and Customer Assistance Declaration of Conformity 13 • 2 609 932 122 • 08.01Français - 1 Attention ! Lire attentivement les instructions suivantes afin de se familiariser avec les élé- ments de commande et l’utilisation correcte du taille-haies. Une utilisation du taille-haies non conforme aux instructions peut entraîner de gra- ves blessures. Lors de l’utilisation des outils électriques, respecter les instructions de sécu- rité générales ainsi que les instructions de sécu- rité suivantes afin de réduire les risques d’incen- die, de choc électrique et de blessures. Explication des symboles : Lire les instructions d’utilisation. Ne pas utiliser le taille-haies par temps de pluie ou lorsque les haies sont humides. Arrêter le taille-haies et retirer la fiche de la prise de courant avant d’effectuer des tra- vaux de réglage ou de nettoyage ou lorsque le câble est emmêlé, coupé ou endommagé ou que le taille-haies est laissé sans sur- veillance ne serait-ce que pour une courte durée. ■ Durant le service, aucune autre personne ni ani- mal ne doit se trouver dans un rayon de 3 m autour de l’appareil. ■ Ne jamais tenir le taille-haies par la barre porte- couteaux. ■ Ne jamais laisser un enfant ou une autre per- sonne n’ayant pas pris connaissance des instruc- tions d’utilisation se servir du taille-haies. Des ré- glementations locales peuvent éventuellement fixer une limite d’âge inférieure quant à l’utilisa- teur. ■ Ne jamais tailler des haies lorsque des person- nes, en particulier des enfants, ou des animaux domestiques se trouvent à proximité. ■ L’opérateur ou l’utilisateur de la tondeuse est res- ponsable des accidents et des dommages cau- sés à autrui ou à ses biens. ■ Ne jamais faire fonctionner le taille-haies si on est pieds nus ou en sandalettes. Porter toujours des chaussures fermées et des pantalons longs. Il est recommandé de porter des gants de protection, des chaussures antidérapantes et des lunettes de protection. Ne pas porter de vêtements trop longs ni de bijoux pouvant être happés par des pièces en mouvement. ■ Inspecter soigneusement l’endroit à tailler et éli- miner tout fil métallique et autres objets suscepti- bles de gêner le mouvement des lames. ■ Avant l’utilisation, toujours effectuer un contrôle visuel afin de constater si les lames, les vis des lames ou autres parties de l’ensemble de coupe sont usées ou endommagées. Ne jamais tra- vailler avec des couteaux endommagés ou forte- ment usés. ■ Avant chaque utilisation, contrôler la rallonge et, si besoin est, la remplacer. Maintenir le câble éloigné des sources de chaleur, des parties gras- ses et des bords tranchants. ■ Se familiariser avec le taille-haies afin de pouvoir l’arrêter rapidement en cas d’urgence. ■ Ne tailler les haies que de jour ou sous un bon éclairage artificiel. ■ Ne jamais utiliser le taille-haies lorsque les dispo- sitifs de protection sont endommagés, ou que ceux-ci n’ont pas été montés. ■ Avant d’utiliser le taille-haies, s’assurer que tou- tes les poignées et tous les dispositifs de protec- tion fournis avec l’appareil soient bien montés et qu’ils fonctionnent parfaitement. Ne jamais utili- ser un taille-haies incomplet ni un sur lequel on a effectué des modifications non autorisées. ■ Travailler toujours en tenant fermement le taille- haies avec les deux mains. ■ Ne jamais tenir le taille-haies sur le dispositif de protection. ■ Tenir le câble électrique à l’écart de la zone de travail. ■ Lors du travail avec le taille-haies, veiller à tou- jours garder une position stable et un bon équili- bre, notamment lors du travail sur des marches ou sur des échelles. ■ Observer attentivement les alentours et faire très attention aux dangers pouvant surgir éventuelle- ment et qui ne pourraient peut-être pas être en- tendus lors du travail. ■ Retirer la fiche de la prise de courant: – avant d’effectuer un contrôle, d’éliminer un blo- cage ou d’effectuer des travaux sur le taille-haies. – après avoir heurté un objet étranger. Vérifier si le taille-haies n’a pas été endommagé et le faire ré- parer si besoin est. – lorsque le taille-haies est contrôlé à cause de vi- brations anormales. ■ Vérifier que tous les écrous, boulons et vis soient bien serrés afin que le taille-haies fonctionne sans danger. ■ Après utilisation, ranger le taille-haies dans un endroit sûr en prenant soin de mettre le protège- lames sur les couteaux. Le taille-haies devrait être gardé dans un endroit sec et fermé, hors de portée des enfants. ■ Pour des raisons de sécurité, remplacer les piè- ces usées ou endommagées. ■ Ne jamais essayer de réparer l’appareil sauf si vous avez la formation nécessaire. ■ Veiller à ce que les pièces de rechange soient des pièces d’origine Bosch. Instructions de sécurité 14 • 2 609 932 122 • 08.01Français - 2 Taille-haies AHS 40 - 24 AHS 48 - 24 AHS 55 - 24S AHS 60 - 24S Référence 0 600 845 0.. 0 600 845 1.. 0 600 845 2.. 0 600 845 4.. Puissance absorbée 500 W 500 W 550 W 550 W Nombre de courses à vide 1400 min

Espace inter-couteaux 24 mm 24 mm 24 mm 24 mm Longueur de coupe 400 mm 480 mm 550 mm 600 mm Poids 3,95 kg 4,05 kg 4,1 kg 4,2 kg Classe de protection / II / II / II / II Taille-haies AHS 65 - 24S AHS 6000 PRO AHS 7000 PRO Référence 0 600 845 5.. 0 600 846 0.. 0 600 846 1.. Puissance absorbée 550 W 650 W 650 W Nombre de courses à vide 1400 min

Espace inter-couteaux 24 mm 34 mm 34 mm Longueur de coupe 650 mm 600 mm 700 mm Poids 4,25 kg 4,1 kg 4,2 kg Classe de protection / II / II / II Le taille-haies est conçu pour découper et tailler des haies et des buissons dans des jardins domestiques et de plaisance. Ce manuel contient des indications quant à la ma- nière de monter et d’utiliser correctement le taille- haies. Il est important de lire attentivement ces ins- tructions. Retirer avec précaution de l’emballage toutes les pièces de la tronçonneuse à chaîne et vérifier si tous les éléments suivants sont complets : – Taille-haies – Protège-lames – Instructions d’utilisation/Liste des pièces de re- change S’il vous manque des éléments ou si l’un d’eux est endom- magé, veuillez contacter votre revendeur. 1 Barre porte-couteaux 2 Bouclier de protection pour poignée avant 3 Poignée en arceau avant avec levier interrupteur 4 Ouïes de ventilation 5 Poignée arrière avec interrupteur Marche/Arrêt 6 Fiche** 7 Protège-lames **différent selon les pays Les accessoires reproduits ou décrits ne sont pas forcément fournis avec la machine. Caractéristiques techniques Utilisation conforme Introduction Pièces jointes à la machine Eléments de la machine Pour votre sécurité

MENT. 15 • 2 609 932 122 • 08.01Français - 3 Sécurité relative au système électrique Pour des raisons de sécurité, la machine est équi- pée d’une double isolation et ne nécessite pas de prise de terre. La tension de fonctionnement est de 230 V en courant alternatif, 50 Hz. N’utiliser qu’une rallonge électrique homologuée. Pour plus de ren- seignements, contacter le service après-vente auto- risé. Seules les rallonges de type H05VV-F ou H05RN-F doivent être utilisées. Pour plus de sécurité, il est recommandé d’utiliser un disjoncteur différentiel avec un courant de défaut de 30 mA maximum. Avant chaque utilisation de la machine, contrôler ce disjoncteur différentiel. Remarque concernant les produits non commercia- lisés en GB: ATTENTION : Pour votre propre sécu- rité, il est nécessaire que la fiche 6 montée sur la machine soit raccordée à la rallonge 8 conformé- ment à la figure. Le dispositif de couplage de la rallonge doit être pro- tégé des projections d’eau, être en caoutchouc ou être recouvert de caoutchouc. La rallonge doit être utilisée avec un serre-câble. Contrôler régulièrement le câble d’alimentation afin de détecter des dommages éventuels. Il ne doit être utilisé que s’il est en bon état. Si le câble d’alimentation est détérioré, il ne doit être réparé que dans un atelier agréé Bosch. Mise en fonctionnement: Appuyer sur l’interrupteur Marche/Arrêt de la poi- gnée arrière 5 et le maintenir dans cette position. Appuyer sur le levier interrupteur 3. Arrêter: Relâcher le levier interrupteur 3 et l’interrupteur Mar- che/Arrêt 5. Tenir le taille-haies avec les deux mains et en le tenant suffisamment écarté du corps. Veiller à toujours garder une position sta- ble. Poser le câble de rallonge par-dessus l’épaule et faire attention à ce qu’il reste toujours derrière lors du travail. Ne jamais poser le câble par-dessus la haie, il risque d’être happé par les couteaux. Il est possible de couper des branches d’une épais- seur allant jusqu’à 24 mm au maximum. Afin d’ap- procher les branches des couteaux, avancer le taille-haies de manière régulière sur la ligne de coupe. La barre porte-couteaux munie de lames des deux côtés permet de tailler dans les deux sens ou d’effectuer des mouvements pendulaires de va-et- vient. Couper d’abord les côtés latéraux de la haie, puis le bord supérieur. Afin d’obtenir un aspect impeccable, nous vous re- commandons de tailler dans le sens de croissance de bas en haut. Au cas où l’on taillerait de haut en bas, les branches plus minces se déplaceraient vers l’extérieur, laissant des trous ou des endroits moins touffus. Afin de tailler finalement le bord supérieur de ma- nière régulière, tendre un fil sur toute la longueur de la haie à la hauteur souhaitée. Veiller à ne pas couper de corps étrangers tels que des fils métalliques qui risqueraient d’endommager les couteaux ou l’entraînement. Saison pour tailler les haies : – Il est recommandé de tailler les haies à feuilles en juin et en octobre. – les haies en conifères en avril et en août. – couper les conifères et autres haies qui poussent vite à partir de mai toutes les 6 semaines. – La taille des haies devrait être effectuée dans une forme conforme à la figure. Avant d’effectuer tous travaux de mainte- nance, débrancher la fiche de la prise de courant. Remarque: afin d’assurer une utilisation longue et fiable de la tondeuse, procéder à intervalles régu- liers aux travaux d’entretien suivants. Contrôler le taille-haies à intervalles réguliers afin de détecter des défauts visibles tels qu’une barre porte- couteaux détachée, décrochée ou endommagée, des raccordements détachés ou des pièces usées ou endommagées. Vérifier que les couvercles et les dispositifs de pro- tection ne soient pas endommagés et qu’ils soient correctement montés. Les travaux d’entretien ou de réparation nécessaires doivent être effectués avant d’utiliser le taille-haies. Si, malgré tous les soins apportés à la fabrication et au contrôle du taille-haies, celui-ci devait avoir un défaut, la réparation ne doit être confiée qu’à une station de service après-vente agréée pour outillage Bosch. Pour toute demande de renseignements ou com- mande de pièces de rechange, nous préciser impé- rativement le numéro de référence à dix chiffres de la machine. Mise en fonctionnement Travailler avec le taille-haies

• B C D Nettoyage et entretien 16 • 2 609 932 122 • 08.01Français - 4 Avant d’effectuer tous travaux de mainte- nance, débrancher la fiche de la prise de courant. Lors du maniement ou nettoyage des couteaux, por- ter des gants de protection. Nettoyer les couteaux après chaque utilisation et les traiter avec un spray d’entretien. Lorsqu’il s’agit de travaux d’une durée assez longue, nous recomman- dons de graisser les couteaux à intervalles réguliers à l’aide du spray d’entretien. Effectuer un contrôle visuel afin de déterminer l’état des couteaux. Contrôler si les vis de fixation se trou- vant dans la barre porte-couteaux 1 sont bien ser- rées. S’assurer que le protège-lames 7 soit correctement posé sur les couteaux. Nettoyer les parties extérieures du taille-haies à l’aide d’une brosse douce et d’un torchon. Ne pas utiliser d’eau ni de solvants ou détergents abrasifs. Enlever toutes les saletés pouvant adhérer sur le taille-haies et notamment sur les ouïes de ventila- tion 4 du moteur. Ranger le taille-haies dans un endroit sec et sûr, et hors de portée des enfants. Ne pas poser d’autres objets sur l’appareil. Protège-lames AHS 40 - 24 p. 2
• 605 911 160 Protège-lames AHS 48 - 24 p. 2
• 605 911 160 Protège-lames AHS 55 - 24 p. 2
• 605 911 159 Protège-lames AHS 60 - 24 p. 2
• 605 911 159 Protège-lames AHS 65 - 24 p. 2
• 605 911 158 Protège-lames AHS 6000 PRO p. 2
• 605 411 159 Protège-lames AHS 7000 PRO 605 411 158 Spray d’entretien p. 2

Toile de ramassage.................................. F 016 800 055 Le tableau suivant montre les types de pannes et vous indique comment vous pouvez y remédier si votre machine ne fonctionne pas correctement. Si malgré cela vous n’arrivez pas à localiser le problème et à le résoudre, contactez votre service après-vente. Attention: avant de procéder au dépannage, arrêter la tondeuse et retirer la fiche de la prise de courant. Nettoyage et entretien des couteaux Nettoyage/Stockage Accessoires Dépannage Problème Cause possible Remède Le taille-haies ne fonctionne pas L’alimentation en courant électrique fait défaut Prise de courant défectueuse Câble électrique endommagé Fusible défectueux Contrôler le système d’alimentation en courant électrique Essayer une autre source de courant, le cas échéant changer de prise Contrôler le câble, et le remplacer éventuellement Remplacer le fusible Le taille-haies travaille par intermittence Câble électrique endommagé Mauvais contact interne Les interrupteurs Marche/ Arrêt sont défectueux Contrôler le câble, et le remplacer éventuellement Contacter un service après-vente Bosch Contacter un service après-vente Bosch Le moteur marche, les couteaux ne bougent pas Défaut interne Contacter un service après-vente Bosch Les couteaux s’échauffent de manière excessive Lames émoussées Le couteau est ébréché Frottement excessif dû à un graissage insuffisant Faire affûter la barre porte-couteaux Faire contrôler la barre porte-couteaux Traiter avec le spray d’entretien 17 • 2 609 932 122 • 08.01Français - 5 Les appareils Bosch sont garantis conformément aux dispositions légales/nationales (contre preuve d’achat, facture ou bordereau de livraison). Cette garantie implique le remplacement gratuit des piè- ces défectueuses. En tout état de cause s’applique la garantie légale couvrant toutes les conséquences des défauts ou vices cachés (Articles 1641 et sui- vants du Code civil.). Cette garantie correspond à un emploi normal de l’outil et exclut les avaries dues à un mauvais usage, à un entretien défectueux ou à l’usure normale. Le jeu de la garantie ne peut en aucun cas donner lieu à des dommages et intérêts. Pour que cette garantie soit valable, il y a lieu de re- tourner l’outil non démonté au vendeur ou à une station de service après-vente Bosch, accompagné de la preuve d’achat mentionnant la date d’acquisi- tion, le nom de l’utilisateur et le nom du revendeur. Cette machine réduit au minimum l’effet sur l’environnement, car elle est particulièrement silencieuse. Cette machine a été fabriquée d’une manière respectueuse de l’environ- nement. Récupération des matières premiè- res plutôt qu’élimination des dé- chets La machine, les accessoires et l’em- ballage doivent être triés pour un re- cyclage protégeant l’environnement. Ce manuel d’instructions a été fabri- qué à partir d’un papier recyclé blan- chi en l’absence de chlore. Nos pièces plastiques ont ainsi été marquées en vue d’un recyclage sé- lectif des différents matériaux. www.bosch-pt.com France Information par Minitel 11 Nom : Bosch Outillage Loc : Saint Ouen Dépt : 93 Robert Bosch France S.A. Service Après-vente/Outillage B.P. 67-50, Rue Ardoin F-93402 St. Ouen Cedex ✆ Service conseil client, Numéro Vert........................................ 0 800 05 50 51 Belgique Robert Bosch S.A. After Sales Service Outillage Rue Henri Genesse 1 BE-1070 Bruxelles ✆ ........................................................ +32 (0)2 / 525.50.29 Fax ........................................................ +32 (0)2 / 525.54.30 ✆ Service conseil client........... +32 (0)2 / 525.53.07 E-Mail : Outillage.Gereedschappen@be.bosch.com Suisse Robert Bosch AG Service après-vente/Outillage Industriestrasse 31 CH-8112 Otelfingen ✆ ....................................................... +41 (0)1 / 8 47 16 16 ✆ Service conseil client, Numéro Vert........................................ 0 800 55 11 55 Valeurs de mesures obtenues conformément à la 2000/14/CE (mesure effectuée à une hauteur de 1,60 m et à 1 m de distance) et EN 25 349. Les mesures réelles (A) des niveaux sonores de la machine sont : intensité de bruit 82 dB (A) AHS 40/48/55/60/65, 84 dB (A) AHS 6000/7000. Niveau de bruit 93 dB (A) AHS 40/48/55/60/65, 95 dB (A) AHS 6000/7000. La vibration de l’avant-bras est en-dessous de 2,5 m/s

Nous déclarons sous notre propre responsabilité que ce produit est en conformité avec les normes ou documents normalisés suivants : EN 774, EN 50 144 conformément aux réglementations 89/336/CEE, 98/37/CE, 2000/14/CE. 2000/14/CE : Le niveau d’intensité acoustique L
