AHS 4024 - Heggenschaar BOSCH - Gratis gebruiksaanwijzing en handleiding

GEBRUIKSAANWIJZING AHS 4024 BOSCH

Bedienungsanleitung
Operating Instructions
Instructions d'emploi
Instrucciones de service
Manual de instruções
Istruzioni d'uso
Gebruiksaanwijzing
Betjeningsvejledning
Bruksanvising
Brukerveiledningen
Käytöohje
Öðyïa xειρισμóu
Kullanim kilavuzu

BOSCH

AHS 40 - 24

AHS 48 - 24

AHS 55 - 24S

AHS 60 - 24S

AHS 65 - 24S

AHS 6000 PRO

AHS 7000 PRO

Deutsch
English
Français
Espanol
Portugues
Italiano
Nederlands
Dansk
Svenska
Norsk
Suomi
Eλληνικα
Türkce

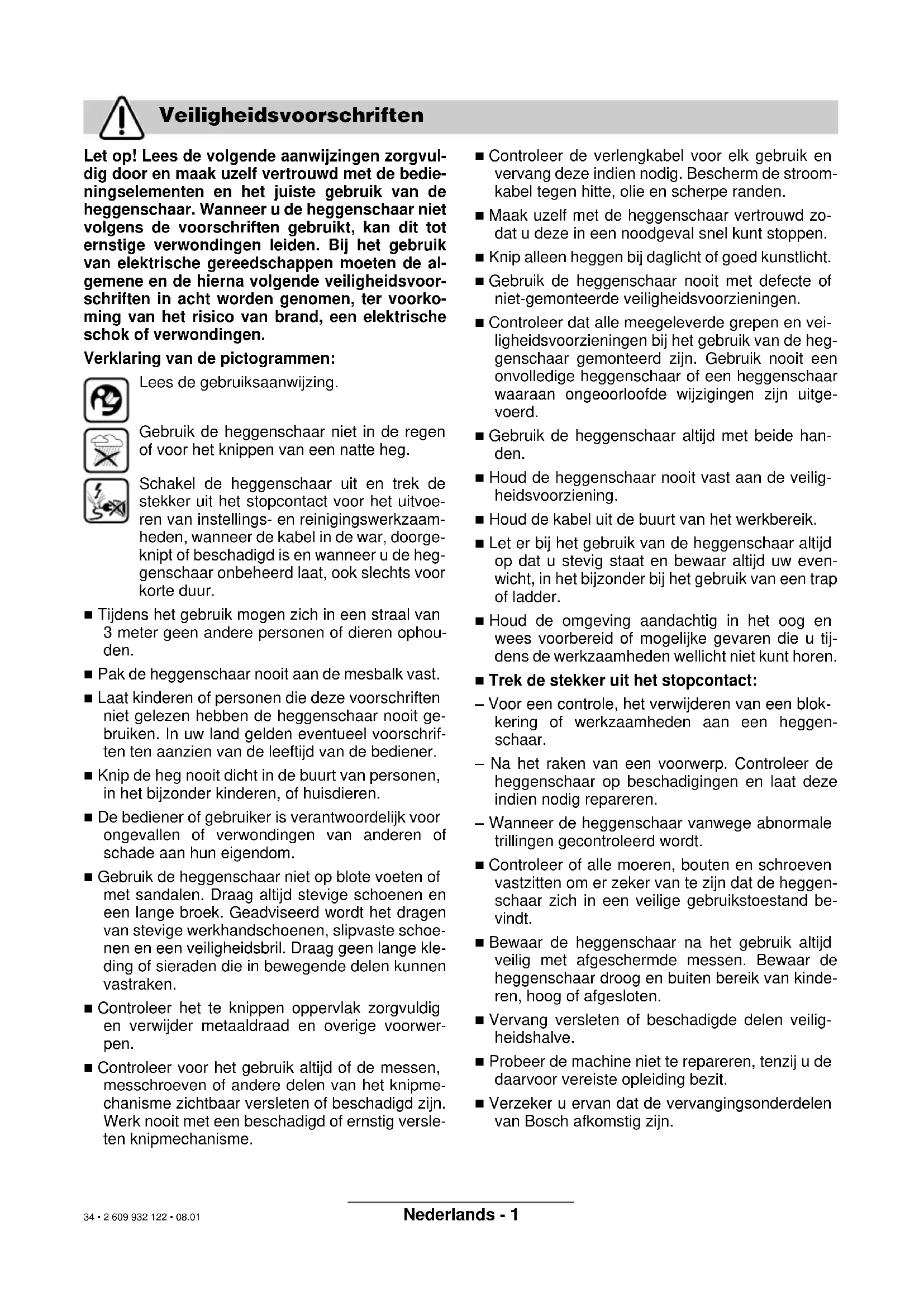

Sicherheitshinweise

Veiligheidsvoorschriften

Let op! Lees de volgende aanwijzingen zorgvuldig door en maak uzelf vertrouwd met de bedienningselementen en het juiste gebruik van de heggenschaar. Wanner u de heggenschaar Niet volgens de voorschriften gebruikt, kan dit tot ernstige verwondingen leiden. Bij het gebruik van elektrische gereedschappen要去en de algemene en de hierna volgende veiligheidsvoorschriften in acht worden genomen, ter voorkoming van het risico van brand, een elektrische schok of verwondingen.

Verklaring van de pictogrammen:

Lees de gebruiksaanwijzing.

Gebruik de heggenschaar Niet in de regen of voor het knippen van een natte heg.

Schakel de heggenschaar uit en trek de stekker uit het stopcontact voor het uitvoeren van instellings- en reinigingswerkzaamheden, wanner de kabel in de war, doorgeknipt of beschadigd is en wanner u de heggenschaar onbeheerd LAST, ook slechts voor korte duur.

Tijdens het gebruik mogen zich in een straal van 3 meter geen andere personen of dieren ophouden.
Pak de heggenschaar nooit aan de mesbalk vast.
Laat kinderen of personen die deze voorschriften nicht gelezen haben de heggenschaar nooit gebruiken. In uw land gelden eventueel voorschriften ten aanzien van de leeftijd van de bediener.
Knip de heg nooit zich in de buurt van Personen, in het bijzonder kinderen, of huisdieren.
- De bediener of gebruiker is verantwoordelijk voor ongevallen of verwondingen van anderen of schade aan hun eigendom.
- Gebruik de heggenschaar Niet op blote voeten of met sandalen. Draag.altijd stevige schoenen en een lange broek. Geadviseerd wordt het dragen van stevige werkhandsschoenen, slipvaste schoenen en een veiligheidsbril. Draag geen lange kleding of sieraden die in bewegende delen können vastraken.
- Controller het te knippen oppervlak zorgvuldig en verwijder metaaldraad en overige voorwerpen.
- Controleer voor het gebruik.altijd of de messen, messchroeven of andere delen van het knipmechanisme zichtaar versleten of beschadigd zijn. Werk nooit met een beschadigd of ernstig versleten knipmechanisme.

• Controleer de verlengkabel voor elk gebruik en verrang deze indien nodig. Bescherm de stroom-kabel gegen但它, olie en scherpe randen.

Maak uzelf met de heggenschaar vertrouwd zo-dat u deleze in een nooodgeval snel kunt stoppen.

Knip alleen heggen bij daglicht of goed kunstlicht.

• Gebruik de heggenschaar nooit met defecte of niedgemonteerde veiligheidsvoorzieningen.

• Controller dat alle meegeleverde grepen en veiligheidsvoorzieningen bij het gebruik van de heggenschaar gemonteerd zijn. Gebruik nooit een onvolledige heggenschaar of een heggenschaar waaraan ongeoorloofde wijzigingen� uitgevoerd.

• Gebruik de heggenschaar algijd met beiden handen.

Houd de heggenschaar nooit vast aan de veiligheidsvoorziening.

Houd de kabel uit de buurt van het werkbereik.

Let er bij het gebruik van de heggenschaar.altijd op dat u stevig staat en bewaar.altijd uw evenwicht, in het bijzonder bij het gebruik van een trap of ladder.

Houd de omgeving aandachtig in het oog en wees voorbereid of möglichke bevaren die u tijdens de werkzaamheden wellicht nicht kunt horen.

Trek de stekker uit het stopcontact:

• Voor een contrôle, het verwijderen van een blokkering of werkzaamheden aan een heggenschaar.
• Na het raken van een voorwerp. Controller de heggenschaar op beschadigingen en LAST deze indien nodig repareren.
• Wanner de heggenschaar vanwege abnormale trillingen gecontroleerd worden.
• Controller of alle moeren, bouteen en schroeven vastzitten om er zeker van teijken dat de heggenschaar zich in een veilige gebruikstoestand bevindt.
  Bewaar de heggenschaar na het gebruik algijd veilig met afgeschermde messen. Bewaar de heggenschaar droog en buiten bereik van kinderen, hoog of afgesloten.
  Vervang versleten of beschadigde delen veiligheidshalte.
  Probeer de machine Niet te repareren, tenzij u de waarvoor vereiste opleiding bezit.
• Verzeker u ervan dat de verwangingsonderdelen van Bosch afkomstigহ.

Technische gegevens

Heggenschaar AHS 40 - 24 AHS 48 - 24 AHS 55 - 24S AHS 60 - 24S

Bestelnummer 0 600 845 0.. 0 600 845 1.. 0 600 845 2.. 0 600 845 4..

Opgenomen vermogen 500 W 500 W 550 W 550 W

Onbelast aantal knipbewegingen 1400 min -1

1400min^-1

1400min^-1

1400min^-1

Messenafstand 24 mm 24 mm 24 mm

Kniplengte 400 mm 480 mm 550 mm 600 mm

Onbelast aantal knipbewegingen 1400 min -1

Messenafstand 24 mm 34 mm 34 mm

Kniplengte 650 mm 600 mm 700 mm

Gebruik volgens bestemming

De heggenschaar is bestemd voor het knippen en snoeien van de heggen en struiken in de tuin voor particulier gebruik.

Inleiding

Dit handboek bevat voorschriften over de juiste montage en het veilig gebruik van uw heggenschaar. Het is belangrijk dat u deze aanwijzingen zorgvuldig leest.

Meegeleverd

Neem alle delen van de machine voorzichtiguit de verpakking en controllerer deze op volledigheid:

Heggenschaar
-Mesbescherming
- Gebruiksaanwijzing/Onderdelenlijst

Neem contact op met uw leverancier wonneer onderdelen ontbreken of beschadigd zich.

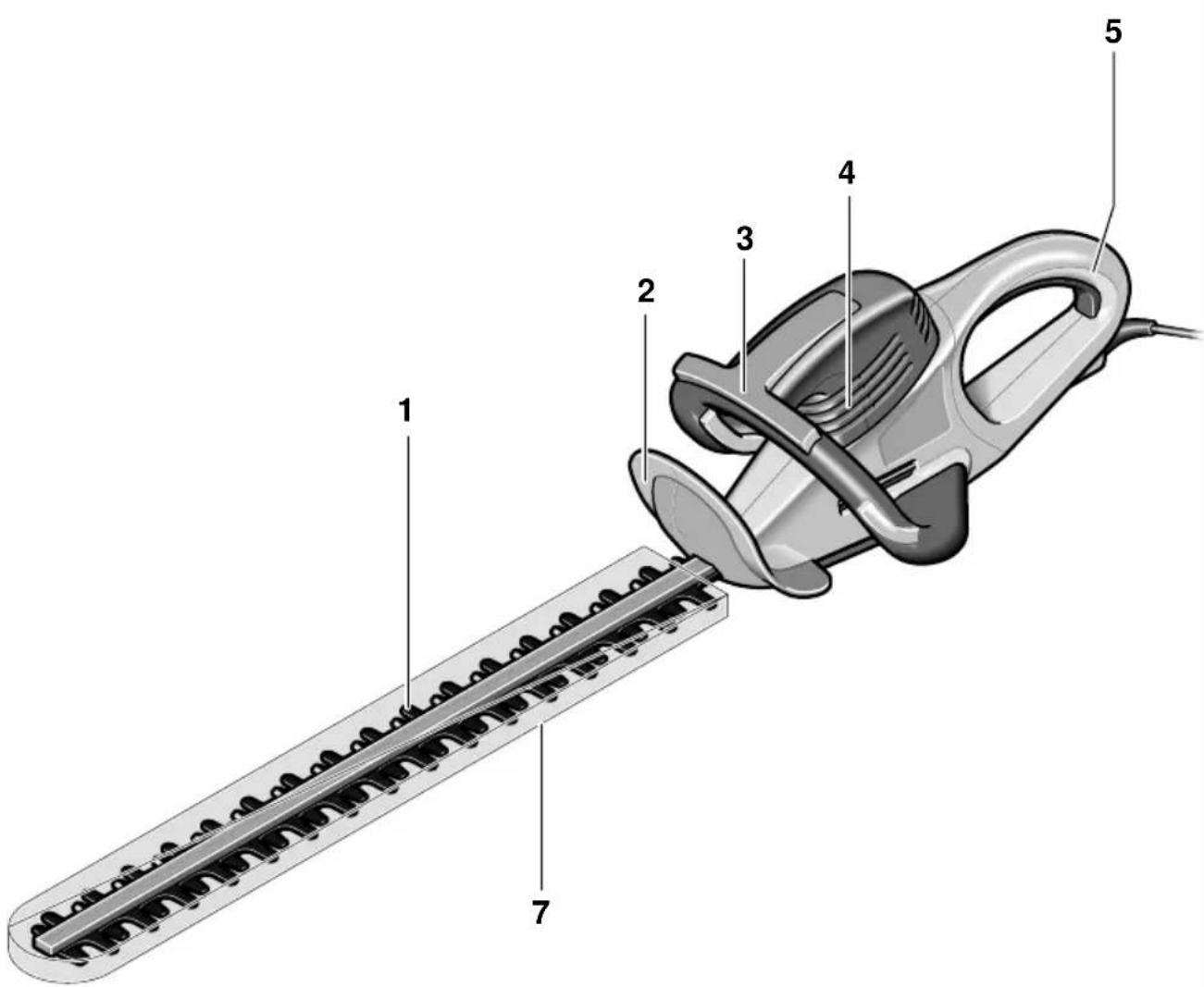

Bestanddelen van de machine

1 Mesbalk
2 Handbescherming voor voorste greep
3 Voorste greepbeugel met schakelhendel
4 Ventilateopeningen
5 Achterste greed met aan-/uitschakelaar
6 Netstekker**
7 Mesbescherming

**verschilt per land

In de gebruiksaanwijzing afgebeeld en beschreven toebehoren worden nicht.altijd standarda meegeleverd.

Voor uw veiligheid

LET OP! SCHAKEL DE HEGGENSCHAAR UIT EN TREK DE STEKKER UIT HET STOPCONTACT VOOR HET UITVOEREN VAN ONDERHOUDS- EN REINIGINGSWERKZAAMHEDEN. HETZELFDE GELDT WANNEER DE STROOMKABEL BESCHADIGD, DOORGESNEDEN OF IN DE WAR IS.

NADAT DE HEGGENSCHAAR IS UITGESCHAKELD, BEWEGEN DE MESSEN NOG EEN FRACTIE VAN EEN SECONDE VERDER. VOORZICTIG! RAK BEWEGENDE MESSEN NIET AAN.

Uw machine is voor extra veriligheid dubbel geiso-lerd en heeft geen aardverbinding nodig. De bedrijfsspanning bedraagt 230 V wisselstroom, 50Hz Gebruik alleen goedgekeurde verlengkabels. Informatie krijgt u bij uw erkende klantenservicewerkplaats.

Er mogen alleen verlengkabels van het type H05VV-F of H05RN-F worden gezruikt.

Voor nog meer veiligheid worden het gebruik van een foutstroomschakelaar (reststroomapparaat) met een afslagstroom van maximaal 30mA geadviseerd. De foutstroomschakelaar要去 voor elk gebruik worden gecontroleerd.

Opmerking voor producten die Niet in GB worden verkocht: LET OP: Voor uw veiligheid is het nodig dat de aan de machine aangebrachte stekker 6 zoals op de afbeelding weergegeven met de verlang-kabel 8 worden verbonden.

De stekker van de verlangkabel要去 gegen spatwater bestemd zijn en uit rubber bestaan of met rubber bekleedহ.

De verlangkabel要去 met een trekontlasting worden gebrukt.

De aansluitkabel moet regelmatig op beschadigin-gen worden gecontroleerd en mag alleen in een goede toestand worden gebruikt.

Wanner de aansluitkabel beschadigd is, mag deze alleen door een erkende Bosch-werkplaats worden gerepareerd.

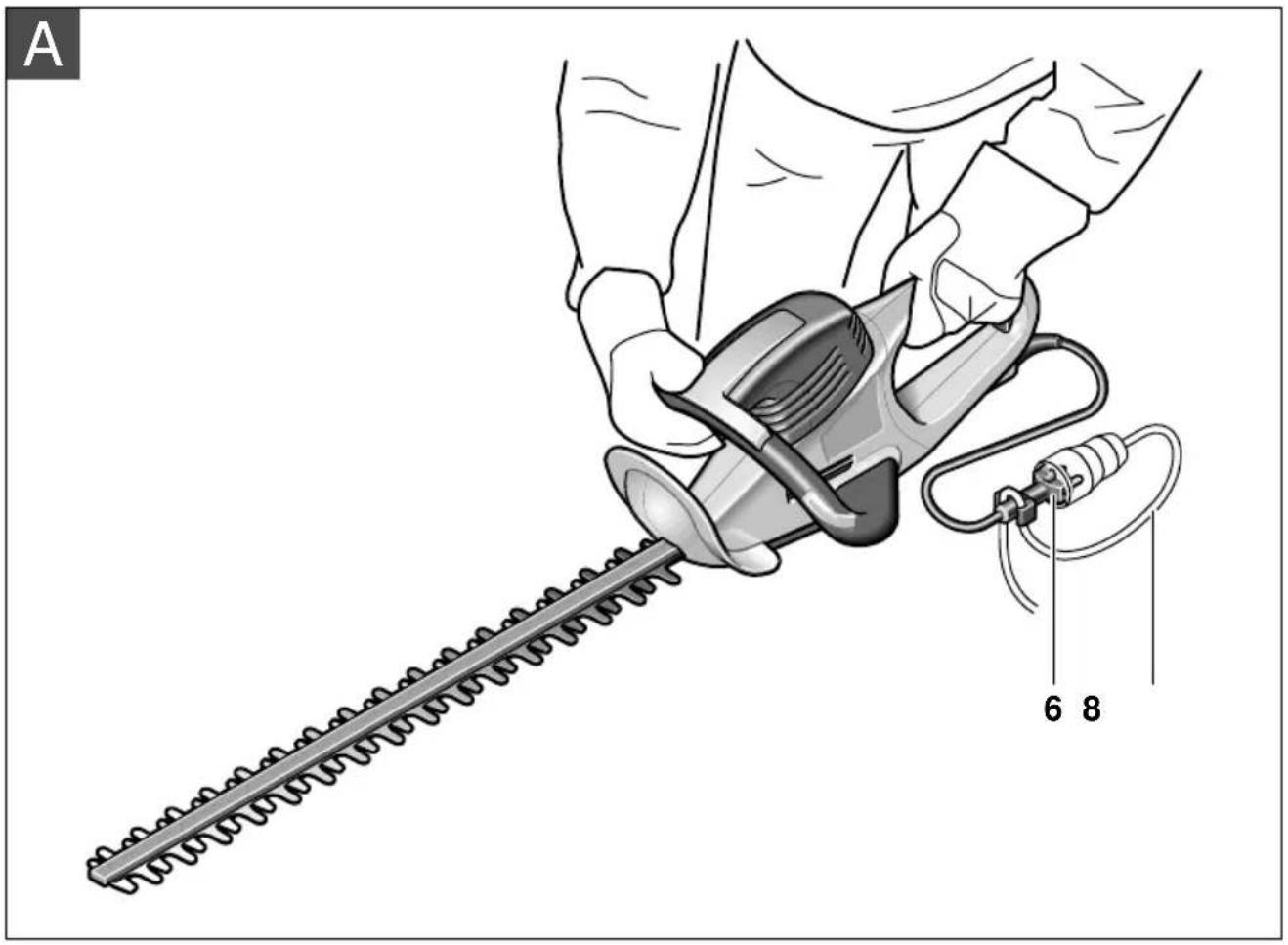

A Ingebruikneming

Inschakelen:

Druk de aan-/uitschakelaar op de achechterste greep 5 in en houd deze vast. Druk op de schakelhendel 3.

Uitschakelen:

Laat de schakelhendel 3 en de aan-/uitschakelaar 5 los.

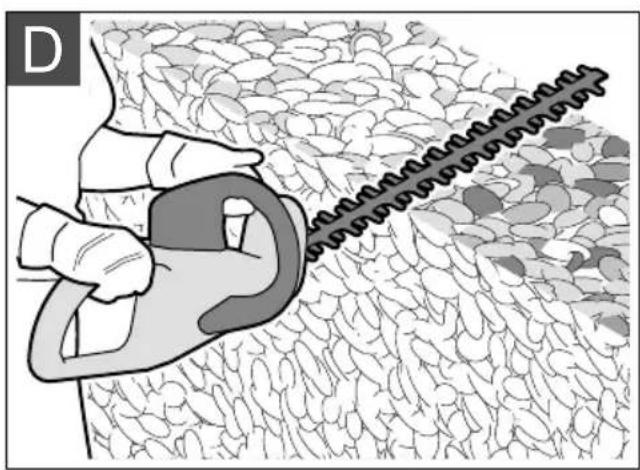

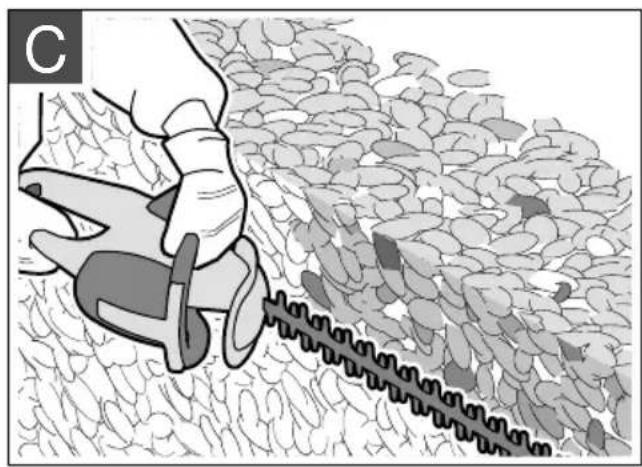

B D Werkzaamheden met de heggenschaar

Houd de heggenschaar met beiden handen vast en op een afstand van uw lichaam. Zorg ervoor dat u stevig staat.

Leg de verlangkabel over uw eigen schouder maarachten en let erop dat dezeijdens het knippen al-tijdchter blijft. Leg de kabel nooit over de heg. Deze kan waarijdens het knippen gemakkelijk door de messen worden meegenomen.

Er kuren takken met een dikte van maximaal 24 mm worden geknipt. Beweeg de heggenschaar gelijkmatigangs de kniplijn voorwaarts om de takkenaar de messen te voeren.Dankzij de dubbelzijdige mesbalk sunt u in beidenrichtingen knippen of door pendelbewegingen van de ene maar de andere kant.

Knip eerst de zijkanten van de heg enervoigens de bovenkant.

Geadviseerd wordt om met de groeirichting mee van onderen maar boven te knippen om de zijkantenrecht te krijgen. Wanner u van bovenaar beneden knipt, bewegen dunne takkenaar buiten.Daardoor ontstaan kale plekken of gaten.

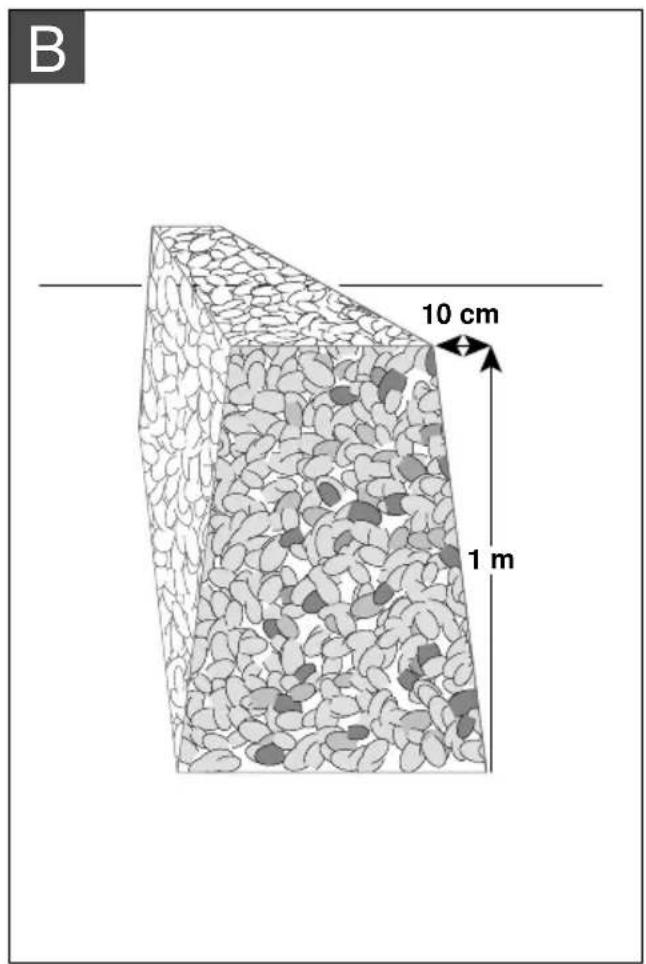

Span een richtsnoer over de hele lenghte van de heg op de vereiste hoogte om als LASTE do bovenkant gelijkmatig te knippen.

Let erop dat u Niet in een voorwerp knipt, bijvoorbeeld metaaldraad, waar dit het mes of de aandrijving kan beschadigen.

Kniptijd:

Een loofhoutheg knipt u het best in Juni en oktober.
Een naaldhoutheg in april en augustus.
- Coniferen en alle snelgroeiende heggen vanaf mei ongeveer elke zes weken.
- Knip hegger in een vorm zoals op de afbeelding weergegeven.

Onderhoud en reiniging

Trek algijd voor onderhoudswerkzaamheden de stekker uit het stopcontact.

Opmerking: Voer de volgende onderhoudswerkzaamheden regelmatig uit zodat u verzekerd bent van een lang en probleemloos gebruik.

Controleer de heggenschaar regelmatig op klaarblijke gebreken, zoals een losse, versleten of beschadigde mesbalk, losse bevestiging of versleten of beschadigde onderdelen.

Controleer of de afschermingen en veiligheidsvoorzieningen intact en correct gemonteerd zich. Noodzakelijkre reparations en onderhoudswerkzaamheden要去en voor het gebruik van de heggenschaar worden uitgevoerd.

Wanner de heggenschaar ondanks zorgvuldige productie- en testprocedes toch defect raakt, moet de reparatie door een erkende klantenservice voor Bosch elektrische gereedschappen worden uitgevoerd.

Vermeld bij vragen en bestellingen van verwangingsonderdelen.altijd het bestelnummer van 10 cijfers van de machine.

Onderhoud en reiniging van de knipmessen

Trek algijd voor onderhoudswerkzaamheden de stekker uit het stopcontact.

Draag handschoenen bij het hanteren en reinigen van de knipmessen.

Reinig de knipmessen na elk gebruik en behandel\ deze met beschermende oliespray. Geadviseerd\ wordt omijdens langdurige werkzaamheden de\ knipmessen regelmatig met beschermende oliespray te smeren.

Controller de toestand van de knipmessen op zichbare gebreken. Controller of de schroeven in de mesbalk 1 stevig vastzitten.

Controleer dat de mesbescherming 7 op de knipmessen is aangebracht.

Reiniging/Bewaren

Reinig de buitenkant van de heggenschaar met behulp van een zachte borstel en een doek. Water, oplosmiddelen en polijstmiddelen moot Niet gebruikt

worden. Verwijder alle verontreinigingen. Reinig in het bijzonder de ventilatie-openingen 4 van de motor.

Bewaar de heggenschaar op een veilige en droge plaats, buiten bereik van kinderen. Plaats er geen andere voorwerpen op.

Toebehoren

Mesbescherming AHS 40 - 24 2605 911 160

Mesbescherming AHS 48 - 24 2605911160

Mesbescherming AHS 55-24. 2605911159

Mesbescherming AHS 60 - 24 2 605 911 159

Mesbescherming AHS 65 - 24 2 605 911 158

Mesbescherming AHS 6000 PRO....2 605 411 159

Mesbescherming AHS 7000 PRO....2605411158

Smeermiddelspray 1609200399

Opvangdoek F 016 800 055

Defect opsporen

De volgende babel storingsverschijnselen en hoe u problemen kurz oplossen wanner uw machine Niet goed werkt. Neem contact op met uw serviceworkplaats wanner u het probleem Niet zichl kwertverhopen.

Let op: Schakel de machine uit en trek de stekker uit het stopcontact voordat u opzoek gaat maar defout.

Symptomen Mogelijk oc:	Oprzaak Oplossing
Heggenschaar werkkt nicht Geen stroomvoorzieningStopcontact defectStroomkabel beschadigZekering defect	Controleer de stroomvoorzieningControleer de stroombron en probeereventeel een andereControleer de kabel en probeereventeel een andereVervang de zekering
Heggenschaar werkkt met onderbrekingen	Stroomkabel beschadigdIntern los contactDe aan-/uitschakelaarsহn defect	Controleer de kabel en probeereventeel een andereBreng de kettingzaag maar een Bosch-reparatiewerkplaatsBreng de kettingzaag maar een Bosch-reparatiewerkplaats
Motor loopt, messen blijven stilstaan	Interne fouT Breng de kettingzaag maar een Bosch-reparatiewerkplaats
Messen worden heet Messen	en botMes heeft kerf of breukTe veel wrijving wegens ontbrekende smering	Laat de mesbalk slijpenLaat mesbalk controlerenBesproeien met smeerolie

Garantie

Voor Bosch-gereedschap given wij garantie volgens de wettelijk geldende bepalingen (rekening of pakbon geldt als bewijs). Schade die terug te voeren is op natuurlijke slijtage, overbelasting of onoordeelkundig gebruik is van garantie uitgesloten.

Schade die door materiaal- of fabricagefouten ontstaan is, wordt gratis door levering van onderdelen of reparatie verholpen.

Reparaties können alleen voor garantie in aanmer-king komen wonneer het desbetreffende gereed-schap in volledig gemonteerde staat worden afgeve-ven of gezonden aan een erkende Bosch serviceworkplaats of de importeur.

Gelijktijdig dient vermeld te worden dat aanspraak op garantie worden gemaatk. Het volledig ingevulde garantiebewijs moet worden overgelegd.

Milieubescherming

De geluidsbelasting van het milieu door de machine is minimaal dankzij het uiterst stil lopen.

Bij de fabricage van de machine zijn milieutechnisch verantwoorde methoden toegepast.

Terugwinnen van grondstoffen in\ plaats van het weglooien van afval

Machine, toebehoren en verpakking要去en worden gesorteerd voor een voor het milieu verantwoorde recycling.

Deze gebruiksaanwijzing is vervaardigd van chloorvrij gebleekt kringlooppapier.

De kunststof delen zichen gekenmerkt om ze per soort te{kunnen recylen.

NL-2132 AM Hoofddorp

Neptunusstraat 71

NL-2132 JP Hoofddorp

C +31 (0)23 / 56 56 620

Fax +31 (0)23 / 56 56 611

E-Mail: [e-mail]

België

Robert Bosch N.V.

After Sales Service Gereedschappen

Henri Genessestraat 1

BE-1070 Brussels

C +32(0)2/525.5029

Fax +32 (0)2 / 525.54.30

±b Service conseil client. +32(0)2 / 525.53.07

E-Mail: [e-mail]

Conformiteitsverklaring

Meetwaarden vastgesteld volgens 2000/14/EG (1,60 m hoogte, 1 m afstand) en EN 25 349.

Het A-gewaardeerde geluidsdrukniveau van de machine bedraagt kenmerkend: geluidsdrukniveau 82 dB (A) AHS 40/48/55/60/65, 84 dB (A) AHS 6000/7000; geluidsvermogenniveau 93 dB (A) AHS 40/48/55/60/65, 95 dB (A) AHS 6000/7000.

Kenmerkend is dat de trillingen van hand en arm geringer zich dan 2,5m / s^2

Wij verklaren op eigenverantwoording dat dit product voldoet aan de volgende normen en normatieve documenten: EN 774, EN 50 144 volgens de bepalingen van de richtlijnen 89/336/EEG, 98/37/EG, 2000/14/EG.

2000/14/EG: het gegarandeerde geluidsvermogeneniveau L_Wa is lager dan 96 dB (A) AHS 40/48/55/60/65, 98 dB (A) AHS 6000/7000. Waarderingsmethode van de conformiteit volgens aanhangsel V.

Leinfelden, 01.08.2001.

Dr. Gerhard Felten Dr. Eckerhard Strötgen

ppa1 Fauten i.v. MiOJY GA

Wijzigingen voorbehonden
