BEDIENUNGSANLEITUNG AHS 4024 BOSCH

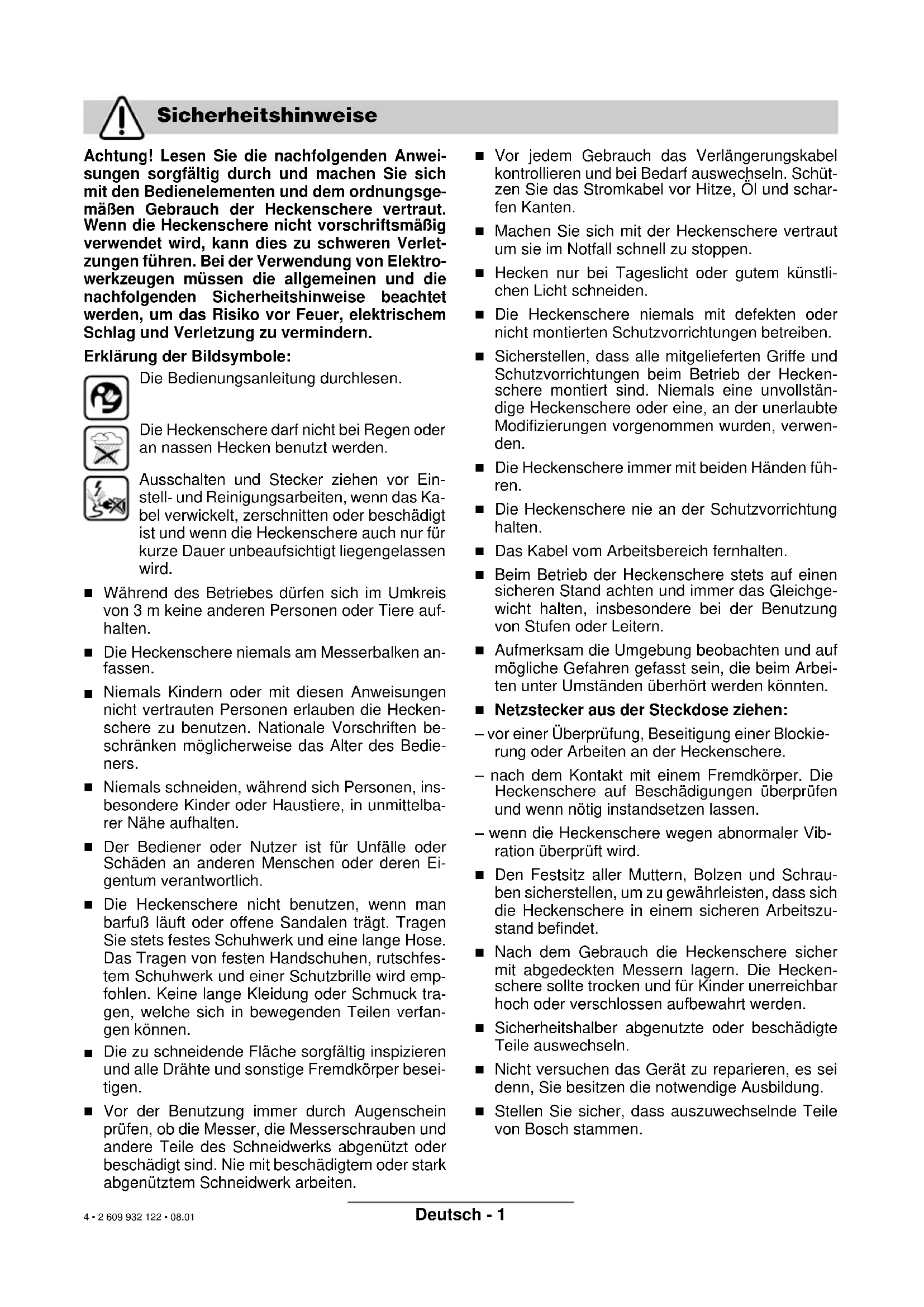

Achtung! Lesen Sie die nachfolgenden Anweisungen sorgfältig durch und machen Sie sich mit den Bedienelementen und dem ordnungsgemäßen Gebrauch der Heckenschere vertraut. Wenn die Heckenschere nicht vorschriftsmäßig verwendet wird, kann dies zu schweren Verletzungen führen. Bei der Verwendung von Elektrowerkzeugen müssen die allgemeinen und die nachfolgenden Sicherheitshinweise beachtet werden, um das Risiko vor Feuer, elektrischem Schlag und Verletzung zu vermindern.

Erklärung der Bildsymbole:

Die Bedienungsanleitung durchlesen.

Die HeckenscherearfichtbeiRegenoder annassenHeckenbenutzterwen.

Ausschalten und Steckerziehen vor Einstell- und Reinigungsrarbeiten, wenn das Kabel verwickelt, zerschnitten oder beschädigt ist und wenn die Heckenschere auch nur für kurze Dauer unbeaufsichtigt liegengelassen wird.

Während des Betriebes)dürfen sich im Umkreis von 3m keine anderen Personen oder Tiere aufhalten.
Die Heckenschere niemals am Messerbalken an-fassen.
- Niemals Kindern oder mit diesen Anweisungen nicht verbrauten Personen erlauben die Heckenschere zu benutzen. Nationale Vorschriften beschränken möglicherweise das Alter des Bedieiners.
■ Niemals schneiden, während sich Personen, insbesondere Kinder oder Haustiere, in unmittelbarer Höhe aufhalten.
Der Bediener oder Nutzer ist für Unfälle oder Schäden an anderen Menschen oder deren Eigentum verantwortlich.
Die Heckenschere nicht benutzen, wenn man barfuß lauft oder offene Sandalen tragt. Tragen Sie stets festes Schuhwerk und eine lange Hose. Das Tragen von festen Handschuhen, rutschfestem Schuhwerk und einer Schutzbrille wird empfohlen. Keine large Kleidung oder Schmuck/TRagen, welche sich in bewegenden Teilen verfangen können.
Die zu schneidende Fläche sorgfältig inspizieren und alle Drahte und sonstige Fremdkörper beseitigen.
Vor der Benutzung immer durch Augenschein prufen, ob die Messer, die Messerschrauben und andere Teile des Schneidwerks abgenützt oder beschädigt sind. Nie mit beschädigtem oder stark abgenütztem Schneidwerk arbeiten.

Vor jedem Gebrauch das Verlängerungskabel kontrollieren und bei Bedarf auswechseln. Schützen Sie das Stromkabel vor Hitze, Öl und scharfen Kanten.

• Machen Sie sich mit der Heckenschere vertraut um sie im Notfall schnell zu stoppen.

Hecken nur bei Tageslicht oder gutem künstlichen Licht schneiden.

Die Heckenschere niemals mit defekten oder nicht montierten Schutzvorrichtungen betreiben.

• Sicherstellen, dass alle mitgelieferten Griffe und Schutzvorrichtungen beim Betrieb der Heckenschere montiert sind. Niemals eine unvollständige Heckenschere oder eine, an der unerlaubte Modifizierungen vorgenommen wurden, verwenden.

Die Heckenschere immer mit beiden Händen führen.

Die Heckenschere nie an der Schutzvorrichtung halten.

Das Kabel vom Arbeitsbereich fernhalten.

• Beim Betrieb der Heckenschere stets auf einen sicheren Stand achten und immer das Gleichgewicht halten, insbesondere bei der Benutzung von Stufen oder Leitern.

Aufmerksam die Umgebung beobachten und auf mögliche Gefahren gesfasst sein, die beim Arbeiten unter Umständen überhört werden konnten.

Netzstecker aus der Steckdoseziehen:

• vor einer Überprüfung, Beseitigung einer Blockierung oder Arbeiten an der Heckenschere.
• nach dem Kontakt mit einem Fremdkörper. Die Heckenschere auf Beschädigungen überprüfen und wenn notig instandsetzen setzen.
• wenn die Heckenschere wegen abnormaler Vibration überprüft wird.
  Den Festsitz aller Muttern, Bolzen und Schrauben sicherenstellen, um zu gewährleisten, dass sich die Heckenschere in einem sicheren Arbeitszustand befindet.
• Nach dem Gebrauch die Heckenschere sich mit abgedeckten Messern lagern. Die Heckenschere sollte trocken und für Kinder unerreichbar hoch oder verschlossen aufbewahrt werden.
• Sicherheitshalber abgenutzte oder beschädigte Teile auswechseln.
• Nicht versuchen das Gerät zu reparieren, es sei dann, Sie besitzen die notwendige Ausbildung.
• Stellen Sie sicher, dass auszuwechselnde Teile von Bosch stammen.

Gerätekennwerte

Heckenschere AHS 40 - 24 AHS 48 - 24 AHS 55 - 24S AHS 60 - 24S

Bestellnummer 0 600 845 0.. 0 600 845 1.. 0 600 845 2.. 0 600 845 4..

Leistungsaufnahme 500 W 500 W 550 W 550 W

Leerlaufhubzahl 1400 min -1

1400 min-1

1400min^-1

1400min^-1

Messerabstand 24 mm 24 mm 24 mm

Schnittlange 400 mm 480 mm 550 mm 600 mm

Gewicht 3,95 kg 4,05 kg 4,1 kg 4,2 kg

Schutzklasse

/

/II

/II

回 /II

Heckenschere AHS 65 - 24S AHS 6000 PRO AHS 7000 PRO

Bestellnummer 0 600 845 5.. 0 600 846 0.. 0 600 846 1..

Leistungsaufnahme 550 W 650 W 650 W

Leerlaufhubzahl 1400 min -1

1500 min-1 1500 min-1

Messerabstand 24 mm 34 mm 34 mm

Schnittlange 650 mm 600 mm 700 mm

Gewicht 4,25 kg 4,1 kg 4,2 kg

Schutzklasse

/II

/II

/II

Bestimmungsgemäßer Gebrauch

Die Heckenschere ist bestimmt für das Schneiden und Stutzen von Hecken und Buseschen in Haus- und Hobbygärten.

Einleitung

Dieses Handbuch enthalt Anweisungen über die richtige Montage und den sicheren Gebrauch ihrer Heckenschere. Es ist wichtig, dass Sie diese Anweisungen sorgfältiglesen.

Lieferumfang

Alle Teile des Gerätes sind vorsichtig aus der Verpackung zu entnahmen und auf Vollständigkeit zu überprüfen:

• Heckenschere
• Messerschutz
  Bedienungsanleitung/Ersatzteilliste

Wenn Teile fehlen oder beschädigt sind, wenden Sie sichitte an ihren Handler.

Geräteelemente

1 Messerbalken
2 Handschutz fur vorderen Griff
3 Vorderer Griffbugel mit Schalthebel
4 Lüftungsschlitze
5 Hinterer Griff mit Ein-/Ausschalter
6 Netzstecker**
7 Messerschutz

**länderspezifisch

Abgebildetes oder beschriebenes Zubehör besteht. Teilweise nicht zum Lieferumfang.

Zu Ihrer Sicherheit

ACHTUNG! VOR WARTUNGS- ODER REINI-GUNGSARBEITEN IST DIE HECKENSCHERE AUSZUSCHALTEN UND DER NETZSTECKER ZU ZIEHEN. GLEICHES GILT, WENN DAS STROMKABEL BESCHÄDIGT, ANGESCHNITTEN ODER VERWICKELT IST.

NACHDEM DIE HECKENSCHERE ABGESCHALTET WURDE, BEWEGEN SICH DIE MESSER NOCH WENIGE SEKUNDENBRUCHTEILE WEITER. VORSICHT! BEWEGENDE MESSER NICT BERUHREN.

Elektrische Sicherheit

Ohre Maschine ist zur Sicherheit doppelt schutzisoliert und benötigt keine Erdung. Die Betriebsspannung beträgt 230 V AC, 50 Hz. Nur zugelassene Verlägerungskabel verwenden. Informationen erhalten Sie bei ihrer autorisierten Kundendienstelle.

Es durren nur Verlangerungskabel der Bauart H05VV-F oder H05RN-F verwendet werden.

Zur Erhöhung der Sicherheit wird empfohlen, einen FI-Schalter (RCD) mit einem Fehlerstrom von maximal 30mA zu benutzen. Diese FI-Schalter solle vor jeder Benutzung überprüft werden.

Hinweis für Produkte, die nicht in GB verkauft werden: ACHTUNG: Zu Ihrer Sicherheit ist es erforderlich, dass der an der Maschine angebrachte Stecker 6 mit dem Verlängerungskabel 8 verbunden wird, wie im Bild gezeigt.

Die Kupplung des Verlägerungskabels muss vor Spritzwasser geschützt sein, aus Gummi bestehen oder mit Gummi überzogen sein.

Das Verlägerungskabel muss mit einer Zugentlastung verwendet werden.

Die Anschlussleitung muss regelmäßig auf Schadensmerkmale überprüft und damit nur in gutem Zustand verwendet werden.

Wenn die Anschlussleitung beschädigt ist, damit sie nur von einer autorisierten Bosch-Werkstatt repa-riert werden.

A Inbetriebnahme

Einschalten:

Den Ein-/Ausschalter am hinteren Griff 5 drucken und halten. Schalthelbel 3 drucken.

Ausschalten:

Den Schalthebel 3 und den Ein-/Ausschalter 5 los-lassen.

B D beiten mit der Heckenschere

Die Heckenschere mit beiden Händen und Abstand zum eigenen Körpern halten. Auf einen sicheren Stand achten.

Das Verlängerungskabel über die eigene Schulter nach hinten legen und darauf aufachten, dass es beim Schneiden immer halten bleibt. Das Kabel ne über die Hecke legen, wo es leicht von den Messern erfasst werden kann.

Es konnen Åste bis zu einer Dicke von hochstens 24 mm geschritten werden. Um die Åste den Messern zuzuführen, die Heckenschere gleichmäßig auf der Schnittlinie vorwärtsbewegen. Der doppelseitige Messerbalken ermöglicht den Schnitt in beiden Richtungen oder durch Pendelbewegungen von einer zur anderen Seite.

Zuerst die Seiten der Hecke schneiden, dann die Oberkante.

Um die Seiten gerade zu entwicken, empfehlen wir mit der Wachstumsrichtung von unter nach oben zu schneiden. Wird von ober nach unten geschritten, bewegen sich dunnere Äste nach außen, wodurch)dünne Stellen oder LÖcher entstehen konnen.

Um zuletzt die Oberkante gleichmäßig zu schneiden, über die ganze Länge der Hecke eine Richtschnur in der erforderlichen Höhe spannen.

Darauf achten, dass keine Gegenstände wie z. B. Drahte geschritten werden, da diese die Messer oder den Antrieb beschädigen konnen.

Schnittzeit:

• Laubhecken schneiden Sie am besten im Juni und Oktober.
  Nadelholzhecken im April und August.
• Koniferen und andere Schnellwüchsige Hecken ab Mai ca. alle 6 Wochen.
• Heckenschritte sollenen in einer Form wie im Bild gezeigt ausgeführrt werden.

Wartung und Reinigung

Vor allen Wartungsarbeiten ist der Netzstecker zuziehen.

Hinweis: Führn Sie die folgenden Wartungsarbeiten regelmäßig aus, damit eine lange und zuverlüssige Nutzung gewährleistet ist.

Die Heckenschere auf offensichtliche Mängel untersuchen, wie einen losen, ausgehängten oder beschädigten Messerbalken, lose Befestigung und verschlissene oder beschädigte Bauteile.

Prufen, ob die Abdeckungen und Schutzeinrichtungen intakt und richtig montiert sind. Notwendige Reparaturen oder Wartungsarbeiten sind vor dem Einsatz der Heckenschere durchzufahren.

Solle the Heckenschere trotz sorgfaltiger Herstellungs- und Prüverfahren einmal ausfallen, ist die Reparatur von einer autorisierten Kundendienstelle fur Bosch-Elektrowerkzeuge ausführten zu halten.

Bei allen Rückfragen und Ersatzteilbestellungenitte unbedingt die 10-stellige Bestellnummer laut Typenschild des Gerätes angegeben.

Wartung und Reinigung der Schneidmesser

Vor allen Wartungsarbeiten ist der Netzstecker zuziehen.

Beim Hantieren oder beim Reinigen der Schneidmesser Handschuhe,tragen.

Nach jeder Benutzung die Schneidmesser reinigen und mit einem Schutzöl einsprühen. Wahrend längerer Arbeitsgänge empfehlen wir die Schneidmesser in regelmäßigen Abständen mit Schutzöl zu schmieren.

Den Zustand der Schneidmesser durch Augenschein überprüfen. Den festen Sitz der Schrauben im Messerbalken 1 prufen.

Sicherstellen, dass der Messerschutz 7 auf die Schneidmesser aufgesetzt ist.

Reinigung/Lagerung

Das AuBere der Heckenschere mit Hilfe einer weichen Bürste und einem Lappen reinigen. Wasser, Lösemittel und Poliermittel führen nicht verwendet werden. Alle Verschmutzungen entfern, insbesondere die Luftungsschlitze 4 des Motors reinigen. Die Heckenschere an einem sicheren, trockenen Platz außerhalb der Reichweite von Kindern lagern. Keine anderen Gegenstände darauf auf stellen.

Zubehör

Messerschutz AHS 40-24 2605911160

Messerschutz AHS 48-24 2605911160

Messerschutz AHS 55-24 2605911 159

Messerschutz AHS 60-24 2 605 911 159

Messerschutz AHS 65-24 2 605 911 158

Messerschutz AHS 6000 PRO. 2 605 411 159

Messerschutz AHS 7000 PRO. 2605411158

Schmierstoff-Spray. 1609200399

Auffangtuch F 016 800 055

Fehlersuche

Die folgende Tabelle zeigt Fehlersymptome auf und wie Sie Abhilfe schaffen können, wenn ihre Maschine einmal nicht richtig arbeitet. Wenn Sie damit das Problem nicht lokalisieren und beseitigen können, wenden Sie sich an ihre Service-Werkstatt.

Achtung: Vor der Fehlersuche ausschalten und Netzsteckerziehen.

Symptome Mögliche Ursache Abhilfe
Heckenschere Funktioniert nicht	Keine Stromversorgung Steckdose defect Stromkabel beschädigt Sicherung defect	Stromversorgung überprüfen Andere Stromquelle probieren, gegebenenfalls wechseln Kabel überprüfen, gegebenenfalls wechseln Sicherung wechseln
Heckenschere arbeitet mit Unterbrechungen	Stromkabel beschädigt Internet Wackelkontakt Die Ein-/Ausschalter sind defect	Kabel überprüfen, gegebenenfalls wechseln Bosch-Fachwerkstatt aufsuchen Bosch-Fachwerkstatt aufsuchen
Motor lauft, Messer bleiben stehen	Internet Fehler Bosch-Fachwerkstatt aufsuchen
Messer werden heiß Messer stump f Messer hat Scharten Zu viel Reibung wegen fehlender Schmierung	Messerbalken schleifen setzen Messerbalken überprüfen setzen Mit Schmieröl einsprühen

Garantie

Für Bosch-Geräte leisten wir Garantie gemäß den gesetzlichen/länderspezifischen Bestimmungen (Nachweis durch Rechnung oder Liefererschein).

Schaden, die auf natürliche Abnutzung, Überlastung oder unsachgemäß Behandlung zurückzuführn sind, bleiben von der Garantie ausgeschlossen.

Beanstandungen können nur anerkannt werden, wenn Sie das Gerät unzerlegt an den Lieferer oder an eine Bosch-Kundendienstwerkstätte für Druckluft- oder Elektrowerkzeuge senden.

Umweltschutz

Die Beeinträchtigungen der Umwelt durch die Maschine sind auf Grund ihrer Laufrufe minimal.

Bei der Herstellung der Maschine wurden ökologisch unbedenkliche Verfahren angewendet.

Rohstoffrückgewinnungstatt Mulletsorgung

Maschine, Zubehörteile und Verpackung sollenen für ein umweltfreundliches Recycling sortiert werden.

These Anleitung ist aus chlorfrei gefertigtem Recycling-Papier hergestellt.

Zum sortenreinen Recycling sind Kunststoffeile gekennzeichnet.

In Deutschland sind nicht mehr gebrauchsfähige Geräte/Akkus zum Recycling beim Handel abzugeben oder (ausreichend frankiert) direkt einzuschicken an:

Recyclingzentrum Elektrowerkzeuge

Osteroder Landstraße 3

37589 Kalefeld

Kundendienst

www.bosch-pt.com

Deutschland

Robert Bosch GmbH

Servicezentrum Elektrowerkzeuge

Zur Luhne 2

D-37589 Kalefeld

±b Service: 0180-3355499

Fax [phone] / 20 22 37

Kundenberater: 0180-3335799

Österreich

ABE Service GmbH

Jochen-Rindt-Straße 1

A-1232 Wien

±b Service: +43 (0)1 / 61 03 80

Fax +43 (0)1 / 61 03 84 91

Kundenberater: +43 (0)1 / 797 22 3066

E-Mail: [e-mail]

Schweiz

Robert Bosch AG

Kundendienst Elektrowerkzeuge

Industriestrasse 31

CH-8112 Otelfingen

Service: +41 (0)1 / 8 47 16 16
Kundenberater: Grune No 0 800 55 11 55

Konformitätserklarung

Messwerte ermittelt entsprechend 2000/14/EG (1,60 m Höhe, 1 m Abstand) und EN 25 349.

Der A-bewertete Gerauschpegel des Gerätes beträgt typischerweise: Schalldruckpegel 82 dB (A) AHS 40/48/55/60/65, 84 dB (A) AHS 6000/7000; Schalleistungspegel 93 dB (A) AHS 40/48/55/60/65, 95 dB (A) AHS 6000/7000.

Die Hand-Arm-Vibration ist typischerweise niedriger als 2,5m / s^2

Wir erklaren in alleiniger Verantwortung, dass die gesamttes Produkt mit den folgenden Normen oder normativen Dokumenten übereinstimmt: EN 774, EN 50 144 gemäß den Bestimmungen der Richtlinien 89/336/EWG, 98/37/EG, 2000/14/EG.

2000/14/EG: Der garantierte Schalleistungspegel L_Wa ist niedriger als 96 dB (A) AHS 40/48/55/60/65, 98 dB (A) AHS 6000/7000. Bewertungsverfahren der Konformität gemäß Anhang V.

Leinfelden, 01.08.2001.
