BRUKSANVISNING AHS 4024 BOSCH

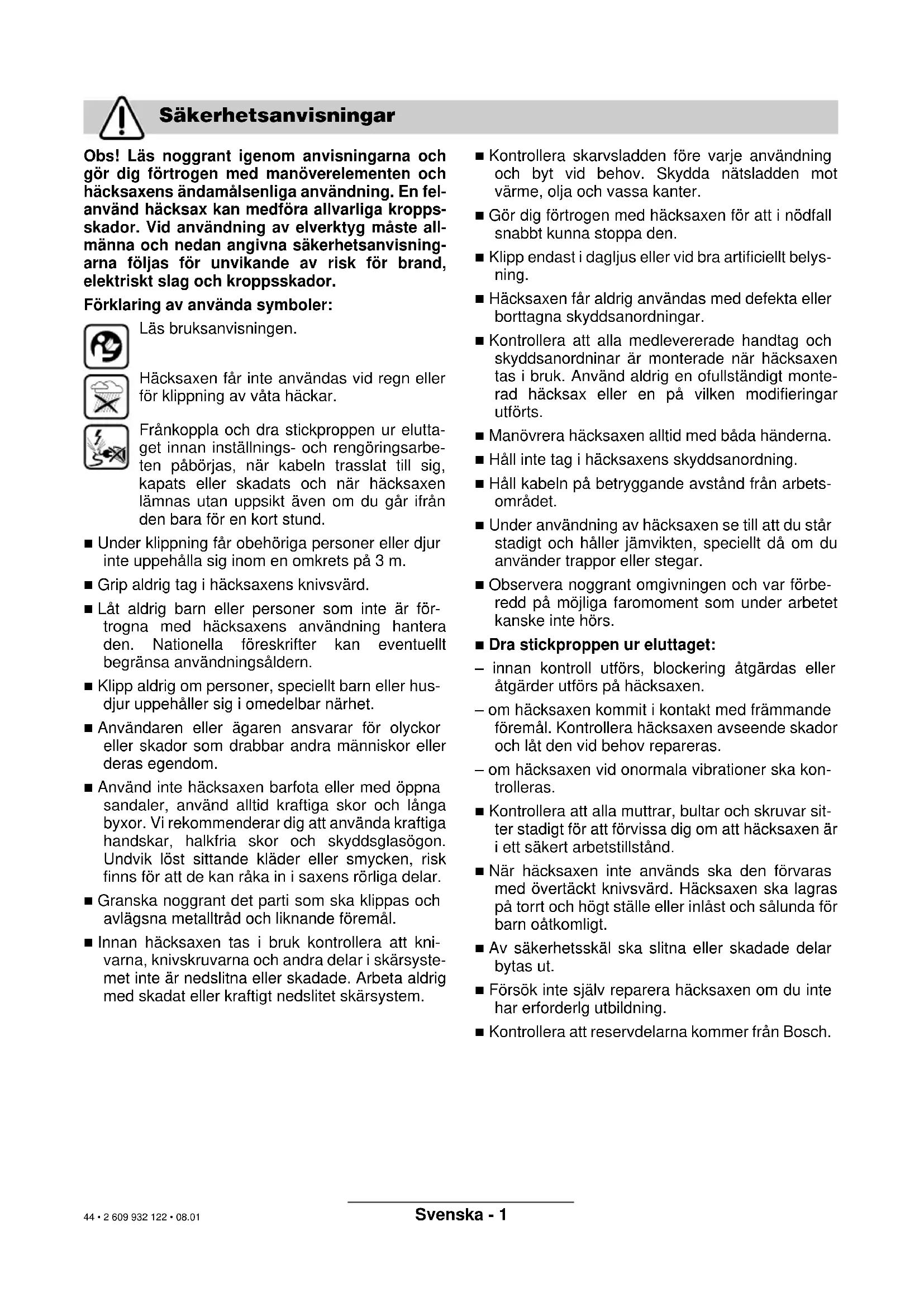

Obs! Läs noggrant ivenom anvisingarna och gör dig förtrogen med manöverelementen och häcksaxens ändamälseniga användning. En fel-använd häcksax kan medföra allvarlga kroppsskador. Vid användning av elverktyg maste all-manna och nedan angivna sakerhetsanvisingarna foljas für unvikande av risk För brand, elektriskt slag och kroppsskador.

Förklaring av anecdja symboler:

Läs braupsanvisingen.

Häcksaxen fär inte användas vid regn eller for klippning av vata höckar.

Frankoppla och dra stickproppen ur eluttaget innan installnings- och rengoringsarbeten paborjas, nar kabeln trasslat till sig, kapats aller skadats och nar hacksaxen lamnas utan uppsikt aven om du gár ifrän den bara for en kort stund.

Under klippning fár obehöriga personer eller djur inte uppehälla sig inom en omkrets på 3 m.
Grip aldrig tag i hacksaxens knivsvard.
Låt aldrig barn eller personer som inte ar for trogna med häcksaxens användning hantera den. Nationella foreskrifter kan eventuellt begrānsa användningsaldern.
■ Klipp aldrig om personer, speciellt barn eller husdjur uppehaller sig i omedelbar narhet.
■ Användaren eller ägaren ansvarar for olyckor erler skador som drabbar andra manniskor aller deras eigendom.
Använd inte hacksaxen barfota aller med öppna sandaler, använd alltid kraftiga skor och länga byxor. Vi rekommenderar dig att använda kraftiga handskar, halkfria skor och skyddsglasogon. Undvik söst sittande kläder aller smycken, risk finns for att de kan raka in i saxens rörliga delar.
■ Granska noggrant det parti som ska klippas och avlagsna metalltrad och liknande foremål.
Innan hacksaxen tas i bruk kontrollera att knivarna, knivskruvarna och andra delar i skarsystemet inte ar nedslitna aller skadade. Arbeta aldrig med skadat eller kraftigt nedslitet skarsystem.

■ Kontrollera skarvladden fore varje anvandning och byt vid behov. Skydda natsladden mot varme, olja och vassa kanter.

Gör dig förtrogen med häcksaxen für att i niedfall snabbt kunna stoppa den.

■ Klippendast i dagljus eller vid bra artificielt belys- ning.

Häcksaxen fär aldrig användas med defektaEll borttagna skyddsanordninger.

• Kontrollera att alla medlevererade handtag och skyddsanordninar ar monterade nar hacksaxen tas i bruk. Använd aldrig en ofullständigt monterad hacksax eller en på vilken modifieringar utförts.

Manovrera hacksaxen alltid med bada handerna.

Häll inte tag i häcksaxens skyddsanordning.

Häll kabeln på betryggande avstand från arbetsområdet.

Under användning av häcksaxen se till att du stär stadigt och häller jämvikten, speziellt d'om du använder trappor eller stegar.

• Observera noggrant omgivningen och var forberedd på möjliga faromoment som under arbetet kanske inte hör.

Dra stickproppen ur eluttaget:

• innan kontroll utförs, blockering átgärdas eller átgärder utförs på häcksaxen.
• om hacksaxen kommt i kontakt med främande foremål. Kontrollera hacksaxen avseende skador och lát den vid behov repareras.
• om hacksaxen vid onormala vibrationer skakontrolleras.
  ■ Kontrollera att alla muttrar, bultar och skruvar siter stadigt for att forvissa dig om att hacksaxen ar i ett sakert arbetstillstand.
  När häcksaxen inte används ska den forvaras med övertäckt knivsvard. Häcksaxen skaglaslagras pa torrt och högt stalle erler inlåst och salunda for barn oatkomligt.
• Av sakerhetsskal ske slitna ellr skadade delar bytas ut.
  Forsk inte sjalv reparera hacksaxen om du inte har erforderlg utbildning.
  ■ Kontrollera att reservdelarna kommt是从 Bosch.

Tekniska data

Häcksax AHS 40 - 24 AHS 48 - 24 AHS 55 - 24S AHS 60 - 24S

Artikelnummer 0 600 845 0.. 0 600 845 1.. 0 600 845 2.. 0 600 845 4..

Upptagen effekt 500 W 500 W 550 W 550 W

Slagtal pa tomgang 1400 min -1

1400min^-1

1400min^-1

1400min^-1

Knivavstand 24 mm 24 mm 24 mm

Snittlängd 400 mm 480 mm 550 mm 600 mm

Vikt 3,95 kg 4,05 kg 4,1 kg 4,2 kg

Skyddsklass

/II

/II

回 /II

回 /II

Häcksax AHS 65 - 24S AHS 6000 PRO AHS 7000 PRO

Artikelnummer 0 600 845 5.. 0 600 846 0.. 0 600 846 1..

Upptagen effekt 550 W 650 W 650 W

Slagtal pa tomgang 1400 min -1

1500 min-1

1500min^-1

Knivavstand 24 mm 34 mm

Snittlangd 650 mm 600 mm 700 mm

Vikt 4,25 kg 4,1 kg 4,2 kg

Skyddsklass

回 /II

/II

/II

Ändamälsenlig användning

Häcksaxen ar avsedd for klippning och ansning av häckar och buskar i hus- och hobbyträdgårdar.

Inledning

Denna instruktionsbok anvisar om korrekt montering och saker användning av din häcksax. Det ar viktigt att du noggrant laser dessa anvisningar.

Leveransen omfattar

Maskinens delar skaforsiktigtpackasuppoch kon-trollerasatt ingenting fattas:

• Häcksax
• Svärdskydd
  Bruksanvising/Reservdelslsta

Saknas delar eller ar de skadade ta genast kontakt med din Återförsäljare.

Maskinenskomponenter

1 Knivsvard
2 Handskydd for främre handtaget
3 Främre handbygel med kopplingsarm
4 Ventilationsöppninger
5 Bakre handtag med strömställare
6 Stickpropp**
7 Svardskydd

**kravivissa land

I bra克斯anvisingen avbildat och beskrivet tillbehör ingár inte alltid i leveransen!

OBS! INNAN UNDERHALLS- OCH RENGÖRINGSARBETEN PABÖRJAS SKA HÄCKSAXEN FRANKOPPLAS OCH STICKPROPPEN DRAS UR ELUTTAGET. DETTA GÄLLER AVEN OM NÄTSLADDEN AR SKADAD, KAPAD ELLER TILLTRASSLAD.

EFTER FRANKOPPLING AV HACKSAXEN FORTSÄTTER KNIVARNA ATT RÖRA PÅ SIG BråKDELEN AV EN SEKUND. VARNING! BERÖR INTE KNIVAR SOM ÄR I RÖRELSE.

Sakert elsystem

Din maskin har av sakerhetsskal dubbel skyddsisolering och kraver daffor ingen jordning. Driftspanningen ar 230 V AC, 50 Hz. Anvand endast godkand skarvladd. Ytterligare informationer far du fran auktoriserad kundtjanst.

Som skarvladd fár endast kvalitet H05VV-F eller H05RN-F anvandas.

For okad sakerhet rekommenderas montering av en jordfelsbrytare (RCD) med en felstrom pa max 30mA anvands. Denna FI-brytare sha kontrolleras fore varje anvanding.

Hänvisning tillprodukter som inte saluförs i Storbritannien: OBS:För din sakerhet ar det viktigt att på maskinen monterad kontakt 6 ansluts till skarvsladden 8, som bilden visar.

Skarvsladdens kontaktdon maste skyddas mot stankvatten, vara tillverkad av gummi erler forsedd med gummioverdrag.

För skarvladden ske dragavlastning användas.

Natsladden ske regelbundet kontrolleras avseende skador och fär anvandas endast om den är i gott skick.

Skadad natsladd farr repareras endast i auktoriserad Bosch-verkstad.

A Start

Inkoppling:

Tryck ned strömställaren på bakre handtaget 5 ochhall den nedtryckt. Tryck ned kopplingsarmen 3.

Urkoppling:

Slappkopplingsarmen3och stromstallaren5.

Håll i häcksaxen med bada händerna och på att visst avständ frän kroppen. Se till att du stär stadigt.

Dra skarvladden bakat over din skuldra och se till att sladden under klippning alltid ligger bakat. Lagg aldrig sladden over hacken dar den latt kan skadas av knivarna.

Grenar upp till en tjocklek pa 24 mm kan klippas. For att fa in grenarna i knivarna ske hacksaxen matas fram jamnt pa snittlinjen. Med det dubbelsidiga knivsvardet kan klippning ske i bada riktningarna ell er med pendlande rorelser fran ena till andra sidan.

Klipp Forst hackens sider och sedan dess övre kant.

För jämn klippning på sidorna rekommenderar vi att klippa i tillväxtriktning nerifran och uppå. Om klippning sker uppifran och nerå bojer sig de tunnare kvistarna utat varvid risk finns att tunna stallen eller hal uppstår i hacken.

For att fā en jämn övre kant kan over hela böcken snören på erforderlig Höjd spannas upp.

Se till att inga främande foremål som t ex metall-Trad klipsps eftersom detta kan skada knivarna eller hacksaxens motor.

Bästa tid für beskärning:

• Lovhäckar klipsps basti juni och oktober.
• Barrträdshäckar i april och augusti.
• Livstrad och andra snabbvaxande hackar fran och med maj var 6:e vecka.
• Häcken ska klippas i den form bilden visar.

Underhäll och rengöring

Innan underhall utfors ske stickproppen dras ur vagguttaget.

Mark: Láng och tillförlitlig drift kan endast garanteras om följande underhällarsarbeiten regelbundet utförs.

Kontrolera hacksaxen avseende tydiga defekter som tex lost, avhangt aller skadat knivsvard, losa skruvforband och nedslitna aller skadade komponenter.

Kontrollera att käporna och skyddsanordningarna ar intakta och korrekt monterade. Nödvändiga reparatior och underhällsarbeten skutforas innan häcksaxen startas.

Om i häcksaxen trots exakt tillverkning och sträng kontroll störning skulle uppsta, bör reparation utföras av auktoriserad serviceverkstad for Bosch elverktyg.

Var vänlig ange vid forfrågnigar och reservdelsbeställninger apparatens artikelnummer som bestär av 10 tecken.

Underhäll och rengöring av knivar

Innan underhäll utförs ske stickproppen dras ur vagguttaget.

Använd skyddshandskar vid hantering och rengör-ring av knivarna.

Rengör knivarna after varje användning och smörj underhällsspray. Om höcksaxen används kontinuerverigt under en langre tid rekommenderar vi att regelbundet smörja knivarna med underhällsspray.

Okulärbesiktiga knivarnas tillstand. Kontrollera att skruvarna sitter stadigt på knivsvardet 1.

Kontrollera att svardskyddet 7 ar korrekt pasantt.

Rengöring/Lagring

Rengör hacksaxen utvändigt med en mjuk borste och en trasa. Använd inte vatten,进展情况medel eller polermedel. Avlagsna all fororening speciellt dā fran motorns ventilationsöppninger 4.

Forvara hacksaxen pa ett sakert, torrt stalle utom rackhall for barn. Stall inte andra foremal pa saxen.

Tillbehör

Svärdskydd AHS 40 - 24. 2605911160

Svardskydd AHS 48 - 24. 2605911160

Svardskydd AHS 55 - 24. 2605911 159

Svardskydd AHS 60 - 24. 2 605 911 159

Svardskydd AHS 65 - 24. 2 605 911 158

Svärdskydd AHS 6000 PRO 2 605 411 159

Svärdskydd AHS 7000 PRO 2605 411 158

Uppfängningsduk. F 016 800 055

Felsökning

Tabellen nedan anger felsymptomer och hur dessa kan atgardas om maskinen nagon gang skulle krangla. Om du inte med hjalp av anvisningarna lyckas lokalisera och atgarda problemet ta kontakt med din serviceverkstad.

Obs! Frankoppla maskinen och dra ut stickproppen innan felsökningen pâborjas.

Symptom Möjliga orsaker	Åtgård
Häcksaxen fungerar inte Stromförsörjning saknasVägguttaget defektNätsladden skadadSäkring defekt	Kontrolera strömförsörjningenProva med annan strömkälla, byt vid behovKontrolera nitsladden, byt vid behovByt ut säkringen
Häcksaxen går med avbrott	Nätsladden skadadIntern glappkontaktStrömställaren ar defekt	Kontrolera nitsladden, byt vid behovUppsök Bosch serviceverkstadUppsök Bosch serviceverkstad
Motorn går, knivarna står stilla	Interna fel Uppsök Bosch serviceverkstad
Knivarna blir heta Knivarna	är trubbigaKniv med hackFör hög friktion till följd av bristende smörjning	Låt knivsvärdet slipsAmåt knivsvärdet kontrollerasSmörj med underhällssprej

Leverantörsansvar

For Bosch verktygsprodukter lamnas garanti enigt respektive lands gallande foreskrifter (maste styrkas med kvitto, faktura aller foljesedel).

Harprodukten köpts och brukats enlicht konsument-köplagens bestämmlser sä gäller lagens bestämmlser.

Leverantorsansvaret gäller fabrikations- och materiafel. Skador som orsakats av überbelastning eller osakkunnigt handhavande och normalt slitage omfattas ej av leverantorsansvaret.

Vid reklamation ske Produkten inlamnas till nar-maste auktoriserade serviceverkstad i odemonterat skick.

Miljohansyn

Tack vare den laga ljudnivan fororsakar maskinen minimala störningar i omgivningen.

Vid maskinens tillverkning har ur miljösynpunkt riskfria metoder tillampats.

Atervinning i stället for avfallschan-tering

Maskinen, tillbehörsdelarna och forpackningen ske sorteras for miljö-vänlig atervinning.

Denna bruksanvising ar tryckt pasklorfritt returpapper.

For att underlatta sorting vid atervinning ar plastdelarna markerade.

Service och kundtjanst

www.bosch-pt.com

Robert Bosch AB

Isafjordsgatan 15

Box 11 54

S-164 22 Kista

Vaxel: +46 (0)8 / 750 1500
Kundtjanst: +46 (0)8 / 7 50 18 20

Försakran om overensstammelse

Mätvärdena har tagits fram baserande pa 2000/14/EG (1,60 m Höjd, 1 m avständ) och EN 25 349.

Maskinens A-vagda ljudniva uppnar i typiska fall: Ljudtrycksniva 82 dB (A) AHS 40/48/55/60/65, 84 dB (A) AHS 6000/7000; ljudeffektniva 93 dB (A) AHS 40/48/55/60/65, 95 dB (A) AHS 6000/7000.

Vibration i hand/arm ar lagre an 2,5 m/s².

Vi forsakrar harmed under exklusivt ansvar attenna produit overensstammer med foljande normer och harmoniserade standarder: EN 774, EN 50 144 enligt bestammelserna i direktiven 89/336/EEG, 98/37/EG, 2000/14/EG.

2000/14/EG: Garanterad ljudeffektniva L_Wa ar lagre an 96 dB (A) AHS 40/48/55/60/65, 98 dB (A) AHS 6000/7000. Beräkningsmetod for konformitet enlgit bilaga V.
