MANUALE UTENTE AHS 4024 BOSCH

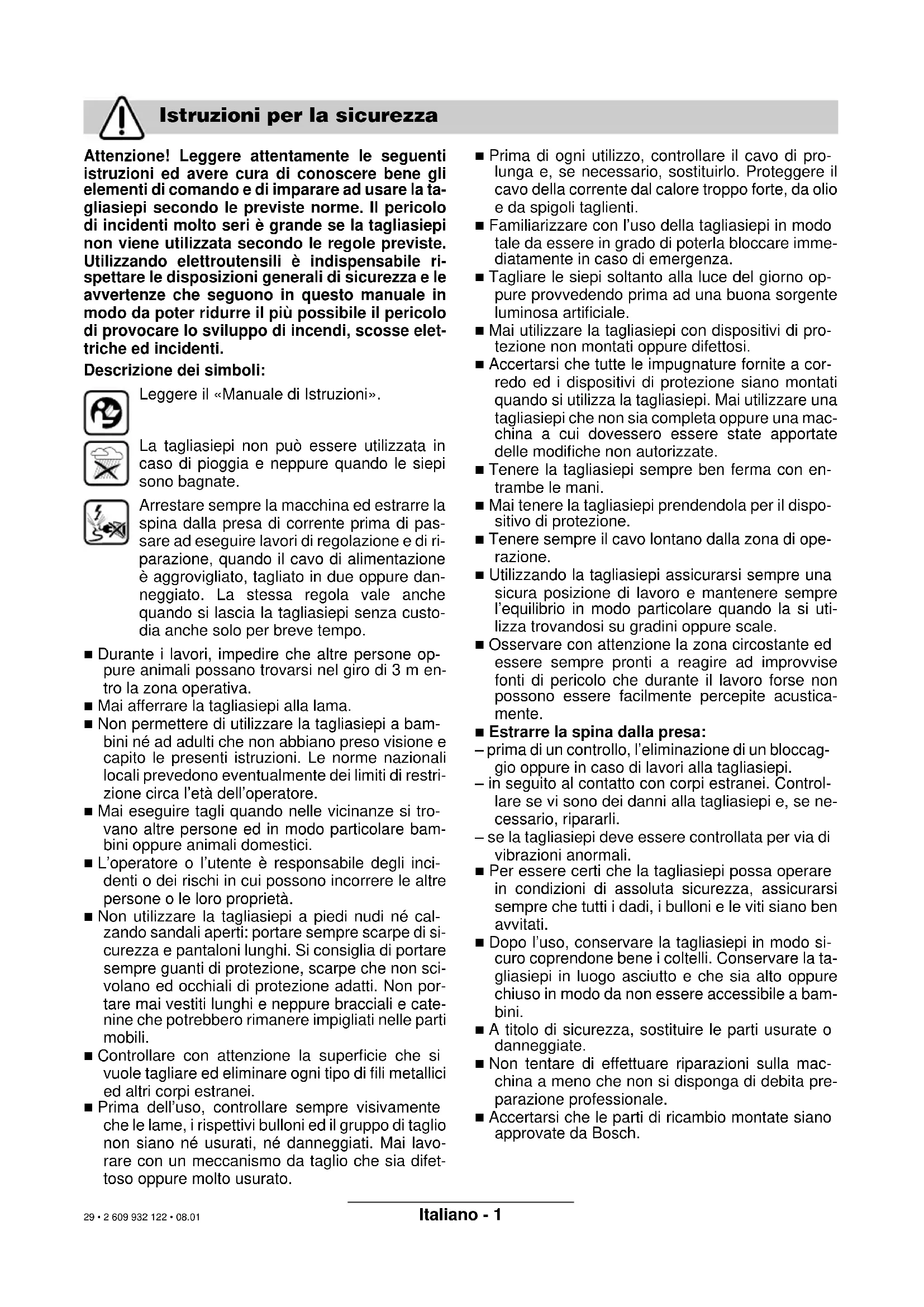

Istruzioni per la sicurezza

Attenzione! Leggere attendamente le seguenti istruzioni ed ave cura di conoscere bene gli elementi di commando e di imparare ad usare la tagliasepi secondo le previste norme. Il pericolodi incidenti molto seri è grande se la tagliasepi non viene utilizzata secondo le regole previste. Utilizzando elettROUTensili è indispensable rispetto che seguono in quello manuale in modo da poter ridurre il più possibile il pericolodi di provocare lo sviluppo di incendi, scosse elettriche ed incidenti.

Descrizione dei symboli:

Leggere il «Manuale di Istruzioni».

La tagliasiepi non può essere utilizzata in caso di pioggia e neppure quando le siepi sono bagnate.

Arrestare sempre la macchina ed estrarre la spina dalla presa di corrente prima di passare ad eseguire lavori di regolazione e di riparazione, quando il cavo di alimentazione è aggrovigliato, tagliato in due oppure danneggiato. La stessa regola valeanche quando si lascia la tagliasiepienza custodiaanche solo per breve tempo.

• Durante i lavori, impedire che altre persone op pure animali possano trovarsi nel giro di 3 m entro la zona operativa.
  ■ Mai afferrare la tagliajiepi alla lama.
  Non permettere di utilizzare la tagliasiepi a bambini né ad adulti che non abbiano preso visione e capito le presenti istruzioni. Le norme nazionali locali prevedono eventualmente dei limiti di restrizione circa l'età dell'operatore.
  ■ Mai eseguire tagli quando nelle vicinanze si trovano altre persone ed in modo particolare bambini oppure animali domestici.
  L'operaatore o l'utente è responsabile degli incidenti o dei rischi in cui possono incorrere le altre persone o le loro proprietà.
  Non utilizzato la tagliasepi a piedi nudi né calzando sandali aperti: portare sempre scarpe di sicurezza e pantaloni lunghi. Si consiglia di portare sempre quanti di protezione, scarpe che non scivolano ed occhiali di protezione adatti. Non portare mai vestiti lunghi e neppure bracciali e catenine che potrebbero rimanere impigliati nelle parti mobili.
• Controllare con attenzione la superficie che si vuole tagliare ed eliminare agli tipo di fili metallici ed altri corpi estranei.

• Prima dell'uso, controllare sempre visamente che le lame, i rispettivi bulloni ed il gruppo di taglio non siano né usurati, né danneggiati. Mai lavorare con un meccanismo da taglio che sia difettoso oppure molto usurato.

• Prima di ogni utilizzato, controllare il cavo di prolunga e, se necessario, sostituirlo. Proteggere il cavo della corrente dal calore troppo forte, da olio e da spigoli taglienti.

Familiarizzare con l'uso della tagliasiepi in modo tale da essere in grado di poterla bloccare immediatamente in caso di emergenza.

• Tagliare le siepi sostanto alla luce del giorno oppure provvedendo prima ad una buona sorgente luminosa artificiale.

■ Mai utilizzare la tagliasepi con dispositivi di protezione non montati oppure difettosi.

Accertarsi che tutte le impugnature fornite a corredo ed i dispositivi di protezione siano montati quando si utilizes la tagliasiepi. Mai utilizzare una tagliasiepi che non sia completa oppure una macchina a cui dovessero essere state apportate delle modifiche non autorizzate.

• Tenere la tagliaiepi sempre ben ferma con entrambe le mani.

■ Mai tenere la tagliasiepi prendenda per il dispositivo di protezione.

• Tenere sempre il cavo lontano alla zona di operazione.

• Utilizzando la tagliasepi assicurarsi sempre una sicura posizione di lavoro e mantenere sempre l'equilibrio in modo particolare quando la si utilizza trovandosi su gradini oppure scale.

• Osservare conattenzione la zona circostante ed essere sempre pronti a reagire ad improvvise fonti di pericolò che durante il lavoro forse non possono essere disponibile percipite acusticamente.

Estrarre la spina alla presa:

• prima di un controllo, l'eliminazione di un bloccaggio oppure in caso di lavori alla tagliasiepi.
• in seguito al contatto con corpi estranei. Controllare se vi sono dei anni alla tagliasepi e, se necessario, ripararli.
• se la tagliasepi deve essere controllata per via di vibrazioni anormali.
  Per essere certi che la tagliasiepi possa operare in condizioni di assoluta sicurezza, assicurarsi sempre che tutti i dadi, i bulloni e le viti siano ben avvitati.
• Dopo l'uso, conservare la tagliasepi in modo sicuro coprendone bene i coltelli. Conservare la tagliasepi in luogo asciutto e che sia alto oppure chiuso in modo da non essere accessibile a bambini.
  A titolo di sicurezza, sostituire le parti usurate o danneggiate.
  Non tentare di effettuare riparazioni sulla macchina a meno che non si disponga di debita preparazione professionale.
  Accertarsi che le parti di ricambio montate siano approvate da Bosch.

Dati tecnici

Tagliasiepi AHS 40 - 24 AHS 48 - 24 AHS 55 - 24S AHS 60 - 24S

Codice di ordinazione 0 600 845 0.. 0 600 845 1.. 0 600 845 2.. 0 600 845 4..

Potenza assorbita nominale 500 W 500 W 550 W 550 W

Numero di corse a vuoto 1400 min -1 1400 min-1 1400 min-1 1400 min-1

Distanza delle lame da taglio 24 mm 24 mm 24 mm

Lunghezza di taglio 400 mm 480 mm 550 mm 600 mm

Peso 3,95 kg 4,05 kg 4,1 kg 4,2 kg

Classe protezione / II / II / II / II

Tagliasiepi AHS 65 - 24S AHS 6000 PRO AHS 7000 PRO

Codice di ordinazione 0 600 845 5.. 0 600 846 0.. 0 600 846 1..

Potenza assorbita nominale 550 W 650 W 650 W

Numero di corse a vuoto 1400 min -1 1500 min-1 1500 min-1

Distanza delle lame da taglio 24mm34mm34mm

Lunghezza di taglio 650 mm 600 mm 700 mm

Peso 4,25 kg 4,1 kg 4,2 kg

Classe protezione /II /II /II

Uso conforme alle norme

La tagliaiepi è prevista per tagliare e tosare siepi e cespugli del Vostro giardino.

Introduzione

Il presente manuale fornisce le istruzioni per un corretto assemblaggio ed un utilizzo sicuro del Vostro tagliasepi. Leggere attendamente le presenti istruzioni.

Volume di fornitura

Estrarre conattenzione dall'imballaggio tutti i componenti della macchina e controllare che la lista sia completa:

• Tagliasiepi
• Protezione lama
• Manuale di istruzioni/Lista pezioni di ricambio

In caso che un qualsi elemento dovesse mancare oppure dovesse essere danneggiato, mettersi in contatto con il rivenditore presso il quale avete acquistato il tosaerba.

Elementi della macchina

1 Lama
2 Protezione mano per impugnatura anteriore
3 Impugnatura anteriore con leva di commande
4 Feritoie di ventilazione
5 Impugnatura posteriore con interruptore avvio/arresto
6 Spina di rete**
7 Protezione lama

**Varia secondo il Paese

Gli accessori illustrati o descritti nelle istruzioni per l'uso non sono sempre compresi nella fornitura!

Per la Vostra sicurezza

ATTENZIONE! DISINSERIRE LA TAGLIASIEPI ED ESTRARRE LA SPINA DALLA PRESA DI ALIMENTAZIONE DELLA CORRENTE PRIMA DI PASSARE AD ESEGUIDRE LAVORI DI MANUTENZIONE E DI PULIZIA. LO STESSO VALE QUANDO IL CAVO DELLA CORRENTE DOVESSE ESSERE DANNEGGIATO, TAGLIATO OPPURE ANCHE AGGROVIGLIATO.

UNA VOLTA SPENTA LA TAGLIASIEPI, LE LAME CONTINUANO A MUOVERSI ANCORA PER POCHE FRAZIONI DI SECONDI. ATTENZIONE! MAI TOCCARE LE LAME IN MOVIMENTO.

Sicurezza elettrica

La Vostra macchina presenta un doppio isolamento di sicurezza e non richiede la messa a terra. La tension operativa è di 230 V CA, 50 Hz. Utilizzato solo una prolunga omologata. Per maggiori dettagli, mettersi in contatto con l'incaricato dell'assistenza.

E permesso utilizzato soltanto cavi di prolunga del tipo H05VV-F oppure H05RN-F.

Per una magiore sicurezza, si consiglia di usare un dispositivo di protezione alla corrente residua (RCD) con una corrente di aperture non superiore ai 30mA . Controllare sempre tale dispositivo ogni volta che si usa il tosaerba.

Indicazione per prodotti che non vengono venduti in GB: ATTENZIONE: Per la Vostra sicurezza è necessario che la spina 6 applicata alla macchina sua collegata al cavo di prolunga 8 come rappresentato nella figura.

Il raccordo del cavo di prolunga deve essere protetto contro gli spruzzi dell'acqua, deve essere di gomma oppure essere coperto da gomma.

Il cavo di prolunga deve essere usato con un dispositivo di scarico della trazione.

Il cavo di collegamento deve essere controllato regolarmente e più essere utilizzato soltanto quando è in perfetto stato.

Un cavo di collegamento danneggiato cui è sere riarpato esclusivamente presso uno dei centri autorizzati per il Servizio Tecnico Bosch.

A Avvio e Arresto

Avviare:

Premere l'interruttre avvio/arresto all'impugnatura posteriori 5 e tenerlo premuto. Premere la leva di commando 3.

Arrestare:

Rilasciare la leva di lavoro 3 e l'interrettore avvio/arresto 5.

B D vorare con la tagliasiepi

Afferrare la tagliasiepi con entrambe le mani e tenerla sempre ad una distanza sufficiente dal proprio corpo. Stare sempre attenti a prendere una sicura posizione di lavoro.

Tenere il cavo di prolunga sulla propria spalla verso l'indietro ed accertarsi che durante l'opération di taglio restsa sempre dietro. Mai poggiare il cavo sulla siepe perché potrebbe lavoramente essere preso dai coltelli.

È possibile tagliare rami che arrivano ad un diametro massimo di 24 mm. Per cominciare a tagliare i ramoscelli con i coltelli della lama, avanzare con la

tagliasepi uniformamente in avanti sulla linea di taglio. La lama a doppio taglio permette di tagliare in ambedue le direzioni oppure mediante moto pendolare da una parte all'altra.

Tagliare prima i lati della siepe e poi il bordo superiore.

Per riuscire ad averere lati piani, raccomandiamo di tagliare seguendo la direzione della vegetazione partendo dal basso e prosegundo versusl'alto. Tagliando dall'alto versus il basso, i ramoscelli più sottili si spostano versus l'esterno provocando in quello modo parti più sottili oppure buchi.

Per poter infine tagliare uniformmente il bordo superiore, tendere su tutte la lunghezza della siepe un'apposita corda regolata all'altezza che si ritiene necessaria.

Fare sempre attenzione a non tagliare oggetti come per esempio fili metallici perché questi potrebbero danneggiare le lame oppure il motore della macchina.

Periodi in cui si taglia:

• Il periodo migliorere per tagliare le siepi di latifoglie è in giugno ed in ottobre.
• Le siepi di conifera si tagliano in aprile ed in ago-sto.
• Siepi di conifera ed altri tipi di siepi a crescita velocce si tagliano a partire da maggio agli 6 setti mane circa.
• Le siepi dovrebbero essere tagliate in una forma che corrisponde a quella rappresentata nella figura.

Cura e manutenzione

Prima di eseguire agli'intervento di manutenzione, estrarre la spina di rete.

Nota: Per garantire un funzionamento direvole ed affidabile, eseguire regolarmente le seguenti operazioni di manutenzione.

Controllare regolarmente se la tagliasiepi abbia dei difetti visibili come per esempio potrebbe essere una lama libera, sbalzata fuori della guida oppure anche danneggiata, fissaggi liberi e usurati oppure componenti danneggiati.

Controllare se i coperchi ed i dispositivi di protezione sono intatti e se sono stati montati correttamente. Riparazioni necessarie oppure lavori di manutenzione devono essere eseguita prima di cominciare ad usare la tagliasiepi.

Se nonostante gli accurati procedimenti di produzione e di controllo la tagliasepi dovesse guastarsi, la riparazione va fatta effettuare da un punto di assistenza autorizzato per gli elettrotensili Bosch.

Comunicare sempre il codice di ordinazione a 10 cifre dell'elettroutensile in caso di richieste o di ordinazione di pezzi di ricambio!

Cura e manutenzione della lama da taglio

Prima di eseguire agli'intervento di manutenzione, estrarre la spina di rete.

Maneggiando oppure eseggendo dei lavori di pulizia sulla lama di taglio, portare sempre quanti di protezione.

Dopo agli utilizzato, pulire le lame da taglio e spruzzarle utilizzando un apposto olio di protezione. Nel corso di operazioni di lavoro di durata maggiore, raccomandiamo di lubricare la lama da taglio ad intervalli regolari utilizzando apposto olio di protezione.

Controllare a vista lo stato generale della lama da taglio. Controllare se le viti nella lama 1 sono ben fisse.

Accertarsi che la protezione lama 7 sua stata applicata sulla lama da taglio.

Pulizia/Immagazzinaggio

Pulire la carcassa esterna della tagliasepi utilizzando una spazzola morbida ed uno straccio. Non è permesso utilizzato né acqua, né solventi, né prodotti di lucidatura. Eliminare agli tipo di sporciaze e

pulire in modo particolare le feritoie di ventilazione 4 del motore.

Conservare la tagliasepi in unippo sicuro che sia asciutto e che non sia accessibile a bambini. Non poggiarvi mai altri oggetti sopra.

Accessorio opzionale

Protezione

lama AHS 40 - 24 2605911160

Protezione

lama AHS 48 - 24 2605911160

Protezione

lama AHS 55 - 24 2605911 159

Protezione

lama AHS 60 - 24 2 605 911 159

Protezione

lama AHS 65 - 24 2 605 911 158

Protezione

lama AHS 6000 PRO. 2 605 411 159

Protezione

lama AHS 7000 PRO 2605411158

Spraylubrificante 1609200399

Pezza di raccolta F 016 800 055

Individuzione dei guasti e rimedi

La tabella seguente indica i controlli da effettuare e le azioni da intraprendere se il tosaerba non funziona correttamente. Qualora non si riuscisse ad identificare o a risolverre il problema, rivolgersi al rivenditore.

Avvertenza - spegnere il tosaerba e staccare la spina alla presa di alimentazione prima di iniziare con la ricerca della causa del guasto.

Problema Possibili cause	Rimedi
La tagliasiepi non funziona	Manca l'alimentazione della corrente Presa difettosaCavo della corrente danneggiatoValvola di sicurezza difettosa	Controllare l'alimentazione della correnteProvare altre sorgenti di corrente e, se necessario, cancellare Controllare il cavo di alimentazione e, se necessario, sostituirlo Sostituire la valvola
La tagliasiepi lavora con interruzioni	Cavo della corrente danneggiatoContatto interno labileGli interrupttori avvio/arresto sono difettosi	Controllare il cavo di alimentazione e, se necessario, sostituirloRivolgersi ad un'officina specializzata BoschRivolgersi ad un'officina specializzata Bosch
Il motore è in moto, le lame da taglio restano ferme	Errore interno Rivelgersi ad un'officina	specializzata Bosch
Le lame divertano troppo calde	Lame smussateLa lama ha delle taccheTroppo attrito per via della mancanza di lubrificazione	Far essere il lame Far controllare le lame Spruzzare utilizzato olio lubrificante

Garanzia

Per gli appearecchi Bosch forniamo garanzia conforme alle disposizioni di legge/specifiche nazionali (certificazione a mezzo fattura o bolla di segna).

Guasti derivanti da usura naturale, sovraccarico oppure uso improprio dell'apparecchio sono escludi alla garanzia.

La garanzia è subordinata alla compilatione completa di questo certificato.

Modello:

Data di acquireo:

Rivenditore (Timbro e firma):

Si accettano reclami solo se l'apparecchio viene inviato, non smontato, al fornitore oppure a una officina del Servizio Assistenza Clienti Bosch per utensili elettrici.

Misure ecologiche

Questo tosaerba minimizza l'impatto sull'ambiente perché funziona a bassi livelli di rumorosità.

Questo tosaerba è stato costruito tenendo in considerazione i fattori di tutela dell'ambiente.

Recupero di materie prime, piutto che smaltimento di rifiuti.

Ai fini di un riciclaggio ecologico, la macchina, le parti di ricambio ed il materiale d'imballaggio devono essere smaltiti separatamente.

Queste istruzioni sono stampate su carta riciclata sbiancata allazone cloro.

I componenti in plastica sono contrassegnati per il ricericlaggio selezionato.

Servizio post-vendita

www.bosch-pt.com

Italia

Robert Bosch S.p.A.

Via Giovanni da Udine 15

I-20156 Milano

C +3902/3696663

Fax [phone]

Filo diretto con Bosch: +39 02 / 3 69 63 14

www.Bosch.it

Svizzera

Robert Bosch AG

Servizio Elettroutensili

Industriestrasse 31

CH-8112 Otelfingen

Servizio. +41 (0)1 / 8 47 16 16
±b Consulente per la clientela:Numero verde 0800551155

Dichiarazione di conformità

Valori misurati conformamente alla norma CE 2000/14 (1,60 m altezza, 1 m distance) en EN 25 349.

La misurazione A del livello di pressione acustica dell'utensile è di solito di: Livello di rumorosità 82 dB (A) AHS 40/48/55/60/65, 84 dB (A) AHS 6000/7000. Potenza della rumorosità 93 dB (A) AHS 40/48/55/60/65, 95 dB (A) AHS 6000/7000.

Le vibrazioni sull'elemento mano-braccio di solito sono inferiori a 2,5m / s^2

Assumendone la piena responsabilità, dichiariamo che il prodotto è conforme alle seguenti normative ed ai relativi documenti: EN 774, EN 50 144 in base alle prescrizioni delle direttive CEE 89/336, CE 98/37, CE 2000/14.

CE 2000/14: Il livello della potenza sonora L_Wa garantito è minore di 96 dB (A) AHS 40/48/55/60/65, 98 dB (A) AHS 6000/7000. Procedimento di valutazione della conformità secondo appendice V.
