| Type de produit | Cuisinière à alcool non pressurisée |
| Marque | Dometic |
| Modèle | Origo A100 |
| Nombre de brûleurs | 1 |
| Combustible | Alcool dénaturé uniquement |
| Capacité du réservoir | 1,2 L |
| Puissance du brûleur | 2000 W |
| Durée de combustion | Environ 4,5 h |
| Temps pour faire bouillir 1 L d'eau | Environ 10 min |
| Dimensions (L × p × h) | 270 × 160 × 365 mm |
| Poids | 3,5 kg |
| Matériau principal | Acier inoxydable |
| Usage autorisé | Extérieur uniquement |
| Réglage de la flamme | Bouton de contrôle continu |
| Allumage | Longues allumettes ou allume-gaz |
| Accessoires inclus | Manuel d'utilisation |
| Accessoires optionnels | Couvercle de verre (réf. 9103303992), grille pour casseroles (réf. 9103303982) |
| Entretien | Nettoyer avec un chiffon doux et sec ; ne pas utiliser d'objets coupants ni de nettoyeur vapeur |
| Sécurité | Utiliser uniquement de l'alcool dénaturé ; maintenir une aération suffisante ; ne jamais remplir le réservoir dans la cuisinière ; garder un extincteur classe A à portée |
| Garantie | Garantie légale ; contacter le fabricant ou le revendeur |
FOIRE AUX QUESTIONS - Origo A100 DOMETIC
Questions des utilisateurs sur Origo A100 DOMETIC
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Cuisinière au format PDF gratuitement ! Retrouvez votre notice Origo A100 - DOMETIC et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Origo A100 de la marque DOMETIC.
MODE D'EMPLOI Origo A100 DOMETIC
Cuisinières à alcool
Notice d'utilisation .....29
ES
Hornillos de alcohol
Veuillez lire ce manuel attentivement avant de mettre l'appareil en service et conservez-le. En cas de passer le produit, veuillez le transmettre au nouvel acquéreur.

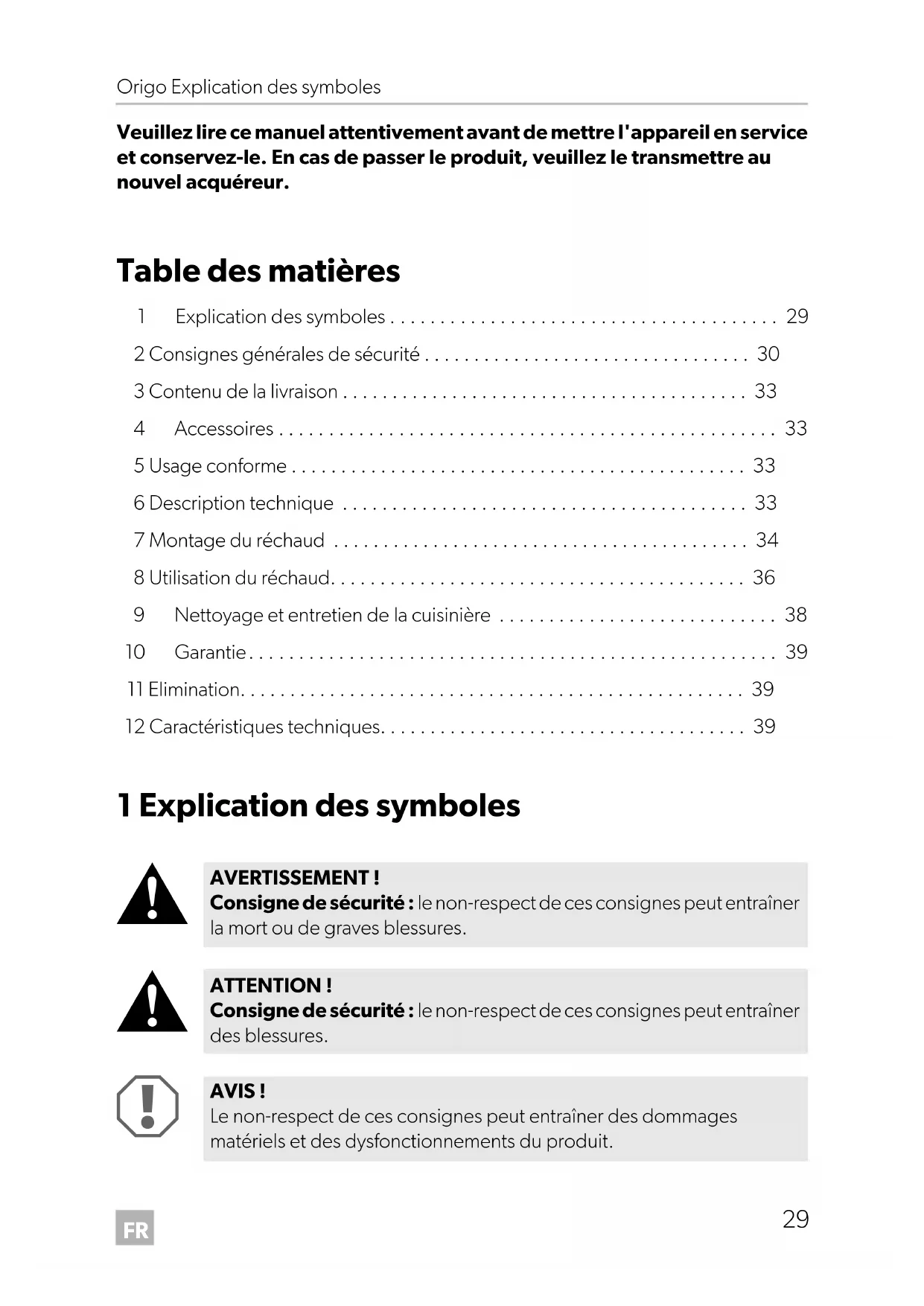

Table des matières
1 Explication des symboles 29
2 Consignes générales de sécurité .... 30
3 Contenu de la livraison 33
4 Accessoires 33
5 Usage conforme 33
6 Description technique 33
7 Montage du réchaud 34
8 Utilisation du réchaud. 36
9 Nettoyage et entretien de la cuisinière 38
10 Garantie.... 39
11 Elimination.... 39
12 Caractéristiques techniques. 39
1 Explication des symboles
AVERTISSEMENT !
Consigne de sécurité : le non-respect de ces consignes peut entraîner la mort ou de graves blessures.
ATTENTION!
Consigne de sécurité : le non-respect de ces consignes peut entraîner des blessures.
AVIS!
Le non-respect de ces consignes peut entraîner des dommages matériels et des dysfonctionnements du produit.
REMARQUE
Informations complémentaires sur l'utilisation du produit.
2 Consignes générales de sécurité
Le fabricant décline toute responsabilité pour des dommages dans les cas suivants :
- des sollicitations mécaniques et une tension de raccordement incorrecte ayant endommagé le matériel
- des modifications apportées au produit sans autorisation explicite de la part du fabricant
- une utilisation différente de celle décrite dans la notice
2.1 Sécurité générale
AVERTISSEMENT!
- Utiliser uniquement de l'alcool dénaturé. Ne pas employer d'autres combustibles tels que : essence, diesel, méthanol, propane ou allumeur de charbon de bois.
- Danger d'asphyxie !
Avant de mettre l'appareil en marche, s'assurer que le lieu d'utilisation est suffisamment aéré.
- Placer un extincteur de classe A (pour feux alimentés par alcool) à distance de portée.
S'assurer que l'extincteur est vérifié régulièrement par un personnel qualifié.
- Ne laissez pas des personnes (enfants compris) incapables d'utiliser le produit de manière sûre, en raison de déficiencies physiques, sensorielles ou mentales ou de leur manque d'expérience ou de connaissances, utiliser ce produit sans surveillance.
AVIS!
- Utilisez la cuisinière aux fins pour lesquelles elle a été conçue.
2.2 Précautions de sécurité lors de la manipulation d'alcool dénaturé
AVERTISSEMENT!
- Maintenez toutes les substances inflammables hors de portée des appareils de chauffage et de cuisine, ainsi que des sources de lumière et de chaleur.
- Gardez l'alcool dans des récipients adéquats uniquement et à une distance suffisante de la cuisinière.
- Eliminez toutes les sources potentielles d'étincelles et de flammes de l'endroit où ont lieu le stockage et le remplissage de l'alcool.
- Ne remplissez jamais les réservoirs tant qu'ils se trouvent dans la cuisinière. Ne versez jamais de combustible dans les orifices des brûleurs sur le dessus de la cuisinière (fig. 1, page 3).
- Le débordement ou le déversement d'alcool ainsi que les objets très chauds peuvent causer de graves brûlures.
- L'alcool dénaturé brûle avec une flamme pratiquement invisible, ce qui peut causer de grands dommages avant même que le danger soit perçu.
AVIS!
- Nettoyez immédiatement tout alcool renversé afin d'éviter une combustion incontrôlable.
- Ne fumez pas durant la manipulation d'alcool ou l'utilisation de la cuisinière.
- Remplissez le réservoir uniquement jusqu'à son niveau maximum. L'alcool se dilate dans le réservoir lorsqu'il est chauffé. Un surplus d'alcool peut causer une combustion incontrôlable à l'intérieur de la cuisinière.
2.3 Utilisation de l'appareil en toute sécurité
ATTENTION!
- Utilisez de longues allumettes ou de longs dispositifs d'allumage pour allumer le brûleur. Retirez rapidement votre main dès que le brûleur s'allume.
- Portez des vêtements appropriés lors de l'utilisation de la cuisinière. Ne portez pas de vêtements pouvant s'enflammer.
AVIS!
- Laissez la cuisinière refroidir à la température ambiante avant de la toucher avec les mains nues.
- Dans la zone à proximité de la cuisinière et de ses composantes, évitez la présence de graisse, d'huile, de substances alcoolisées, de plastique ou de tissus inflammables (par exemple rideaux, serviettes, ustensiles de cuisine).
- Utilisez uniquement des casseroles et poêles de diamètre maximal 23 cm (9"). Les casseroles et poêles doivent être suffisamment grandes pour couvrir l'élément chauffant. L'utilisation d'ustensiles trop petits expose une partie de l'élément chauffant au contact direct et peut provoquer l'inflammation de tissus. Des ustensiles de taille adéquate améliorent également l'efficacité de l'utilisation.
- Lors de l'utilisation, assurez-vous que la position des casseroles et poêles est sûre. Il est recommandé d'utiliser des grilles pour casse-roles (fig. 2 2, page 3, accessoire).
- Ne laissez jamais les poignées des casseroles dépasser du bord de la cuisinière. Placez les poignées des casseroles vers l'intérieur de la cuisinière, sans qu'elles se trouvent non plus au-dessus d'autres brûleurs. Cela minimise le risque de débordement, d'inflammation de matériaux inflammables et/ou de brûlures graves.
- Soyez prudent lors du chauffage de graisse ou d'huile. La graisse et l'huile peuvent s'enflammer lorsqu'elles sont exposées à des températures élevées.
- Utilisez des chiffons secs pour éviter la formation de vapeur. N'utilisez pas de serviettes à la place des chiffons spéciaux de cuisine, car elles pourraient s'enflammer.
- Ne laissez jamais la cuisinière sans surveillance pendant qu'elle fonctionne. Les casseroles peuvent provoquer de la fumée et des incendies si elles débordent.
- Mettez le bouton de contrôle du brûleur (fig. 2 1, page 3) sur arrêt avant de retirer la casserole.
• N ' u t i l i s e z pas le réchaud comme appareil de chauffage
3 Contenu de la livraison
• Cuisinière
- Manuel d'utilisation
4 A c c e s s o i r
Description N° d'article
A100 A200
Couvercle de verre 9103303992 9103303991
Grille pour casseroles 9103303982
Réservoir
9103303993
5 U s a g e c o n
AVERTISSEMENT !
L'appareil doit être utilisé exclusivement à l'extérieur.
Les réchauds Origo sont des réchauds à alcool non pressurisés. Le réchaud ne doit être utilisé qu'à l'extérieur pour la cuisson des aliments.
La cuisinière est en acier inoxydable et fonctionne selon le principe d'absorption. Le réservoir a une capacité de 1,2 l. De l'alcool dénaturé est utilisé comme combustible. Le brûleur est allumé au moyen de longues allumettes ou d'un allume-gazapproprié.
L'alcool est absorbé dans un matériau ininflammable dans le réservoir. La cuisinière ne comporte pas de vannes ou de conduites d'essence susceptibles de provoquer des fuites, ni d'autres composants exigeant un entretien régulier.
6.2 Spécifications pour les variantes de l'appareil
Différentes versions de cuisinières sont disponibles.
• A100 : une unité de brûleur
• A200 : double unité de brûleur
La version de votre appareil est indiquée par le numéro d'article sur la plaque signalétique située sur le côté droit de la cuisinière.
6.3 Eléments de commande
Éléments de commande pour l'utilisation de l'appareil avec de l'alcool dénaturé (fig. 2, page 3):
N° Description
1 Bouton de contrôle réglable en continu
Tournez dans le sens contraire des aiguilles d'une montre pour augmenter la flamme du brûleur
2 Grille pour casseroles (accessoire)
7 M o n t a g e d
AVERTISSEMENT !
L'appareil doit être utilisé exclusivement à l'extérieur.
Vous pouvez installer le réchaud dans le plan de travail de votre cuisine extérieure.
7.1 Sélection du lieu d'installation
Pour la sélection de l'emplacement de montage, tenez compte des instructions suivantes :
- Sélectionnez un emplacement extérieur bien ventilé pour l'appareil.
• Veillez à une distance minimale (fig. 5, page 5) de - 50 mm par rapport aux parois latérales et arrière
- 750 mm entre l'élément de bobine du réchaud et la surface horizontale au-dessus du réchaud
- S'il y a un courant d'air sur l'emplacement de montage, fixez une protection supplémentaire contre le vent.
- N'installez pas le réchaud sous des armoires suspendues.
Dans le cas contraire, vous risquez de vous brûler en passant par dessus le réchaud.
- N'utilisez pas l'appareil dans des zones potentiellement explosives.
7.2 Installation de la cuisinière
AVIS ! Danger d'endommagement de l'appareil !
Avant de percer des alésages, assurez-vous qu'aucun câble électrique ou autre pièce du véhicule ne puisse être endommagé par perçage, sciage ou limage.
Découpez un trou rectangulaire dans le comptoir de cuisine (dimensions : voir tableau suivant) :
Modèle Dimensions (L x p x h)
A100 255 × 150 × 340 mm
A200 485 × 150 × 340 mm
▶ Ouvrez le couvercle et enlevez les réservoirs (voir chapitre « Retrait du bidon », page 36).
▶Ouvrez les charnières à l'arrière de la cuisinière.
▶ Placez la cuisinière comme indiqué à la fig. 3, page 4.
▶Marquez les trous à percer.
Utilisez les trous de fixation de la charnière comme gabarit.
▶Pré-percez les trous dans le comptoir là où se trouvent les marquages.
▶Fixez la cuisinière en vissant des vis à tête fraisée à travers chacun des trous de perçage de la charnière (fig. 4 2, page 4).
▶ Installez le caisson magnétique à l'avant de la découpe (fig. 3 1, page 4).
▶Placez un extincteur de classe B1 à portée de main.
8 U t i l i s a t i
8.1 Remplissage avec de l'alcool dénaturé
AVERTISSEMENT !
Ne versez jamais de carburant dans les ouvertures du brûleur dans le haut du réchaud (fig. 1, page 3).
Le surremplissage, l'alcool renversé et les objets chauds peuvent causer de graves brûlures.
▶ Tournez le bouton de commande sur la position OFF pour fermer tous les brûleurs.
▶Assurez-vous que le réchaud a refroidi à température ambiante.
▶ Ouvrez le dessus du réchaud (fig. 6, page 5).
Retrait du bidon
En mode de fonctionnement, le verrou flexible (fig. 7 1, page 6) est verrouillé dans la découpe du levier de sécurité (fig. 7 2, page 6).
Poussez le verrou (fig. 8 1, page 6) dans le sens de la flèche et tournez le levier (fig. 8 2, page 6) dans le sens des aiguilles d'une montre (fig. 9, page 6).
Lorsque le verrou (fig. 10 1, page 6) est à la verticale, poussez-le en direction de la flèche.
√Le bidon est débloqué.
▶Retirez le bidon.
Remplissage avec de l'alcool à brûler
▶ Vérifiez que l'ouverture du réservoir ne présente ni feu ni incandescence.
Avant le remplissage, assurez-vous que le réservoir est assez froid pour que vous puissiez le saisir à mains nues.
▶ Tenez le réservoir à l'envers (fig. 11, page 6).
▶ Versez l'alcool dénaturé par l'ouverture des réservoirs, au travers du treillis métallique.
La capacité maximale par réservoir ne doit pas dépasser 1,2 l.
▶ Vérifiez le niveau de combustible en renversant le réservoir verticalement (fig. 12, page 7).
Maintenez-le dans cette position pendant 20 s pour vous assurer qu'il n'est pas trop rempli. De plus, au cas où le réservoir a été trop rempli par inadvertance, vous pouvez vider le surplus de combustible.
√ Le niveau maximal de combustible est atteint quand celui-ci est visible au fond de l'ouverture.
REMARQUE
La cuisinière fonctionne même si le réservoir n'est pas rempli au maximum de sa capacité.
▶ Essuyez l'alcool éventuellement renversé à l'extérieur du réservoir.
Mise en place du réservoir
Faites glisser le réservoir jusqu'à la butée dans l'appareil de sorte que le support la bloque (fig. 13 1, page 7).
Afin de bloquer le support (fig. 14 1, page 7), appuyez dessus en direction de la flèche et tournez en même temps la protection (fig. 14 2, page 7) dans le sens contraire des aiguilles d'une montre, jusqu'à ce que le support (fig. 14 1, page 7) s'enclenche.
8.2 Allumage de la cuisinière
ATTENTION!
Pour l'allumage, utilisez de longues allumettes ou un allume-gaz. Retirez rapidement vos mains dès que le brûleur est allumé.
▶ Tournez le bouton de réglage.
√ Le brûleur est ouvert.
▶ Allumez la cuisinière en tenant une longue allumette ou un allume-gaz devant l'ouverture du brûleur (fig. 15, page 7).
Ajustez la flamme de manière à ce qu'elle ne dépasse pas le bord de la casserole.
▶Réglez la puissance désirée à l'aide du bouton.
REMARQUE
Si la cuisinière ne s'est pas encore refroidie depuis l'utilisation précédente, il est possible que le brûleur s'allume mais s'éteigne ensuite immédiatement. Dans ce cas, soufflez dans l'ouverture du brûleur afin de dissiper la vapeur.
Ensuite, allumez la cuisinière en suivant la description ci-dessus.
8.3 Extinction de la flamme
▶ Tournez le bouton de contrôle pour le placer en position Arrêt.
√ Le brûleur est fermé.
▶Attendez environ cinq secondes.
▶ Tournez le bouton sur la position maximale pour vous assurer que la flamme est éteinte.
√ Le brûleur est ouvert.
▶ Tournez le bouton de contrôle pour le placer en position Arrêt.
√Le brûleur est fermé.
Attendez que la cuisinière ait complètement refroidi avant de replacer le couvercle en verre (accessoire), si vous en possédez un.
9 Nettoyage et entretien de la cuisinière
AVIS!
N'employez pas d'objets coupants ou pointus pour le nettoyage, ils pourraient endommager l'appareil.
▶Retirez la grille du dessus de la cuisinière.
Nettoyez le dessus de la cuisinière. En particulier, éliminez avec soin la graisse et l'huile qui y adhèrent.
▶N'utilisez jamais de nettoyeur à vapeur pour nettoyer la cuisinière.
10 Garantie
Le délai légal de garantie s'applique. Si le produit s'avérait défectueux, veuillez vous adresser à la filiale du fabricant située dans votre pays (voir adresses au verso du présent manuel) ou à votre revendeur spécialisé.
Veuillez y joindre les documents suivants pour la gestion des réparations et de la garantie :
- une copie de la facture avec la date d'achat,
- le motif de la réclamation ou une description du dysfonctionnement.
11 Elimination
▶Jetez les emballages dans les conteneurs de déchets recyclables prévus à cet effet.
Lorsque vous mettrez votre produit définitivement hors service, informez-vous auprès du centre de recyclage le plus proche ou auprès de votre revendeur spécialisé sur les prescriptions relatives au retraitement des déchets.
12 Caractéristiques techniques
| Origo A100 Origo A200 | ||
| N° d'article : 9103303935 9103303937 | ||
| Nombre de brûleurs : 1 2 | ||
| Durée de combustion : approx. 4,5 h | ||
| Puissance du brûleur : 2000 W | ||
| Durée pour faire bouillir 1 l d'eau : 10 min | ||
| Capacité du réservoir : 1,2 l | ||
| Dimensions (L x h x p) : | 270 x 160 x 365 mm | 500 x 160 x 365 mm |
| Poids : | 3,5 kg | 7 kg |
- Cuisinières à alcool
- Hornillos de alcohol
- Table des matières
- Explication des symboles
- AVERTISSEMENT !
- ATTENTION!
- AVIS!
- REMARQUE
- Consignes générales de sécurité
- Sécurité générale
- AVERTISSEMENT!
- Précautions de sécurité lors de la manipulation d'alcool dénaturé
- Utilisation de l'appareil en toute sécurité
- Contenu de la livraison
- A c c e s s o i r
- U s a g e c o n
- Spécifications pour les variantes de l'appareil
- Eléments de commande
- N° Description
- M o n t a g e d
- Sélection du lieu d'installation
- Installation de la cuisinière
- AVIS ! Danger d'endommagement de l'appareil !
- Modèle Dimensions (L x p x h)
- U t i l i s a t i
- Remplissage avec de l'alcool dénaturé
- Retrait du bidon
- Remplissage avec de l'alcool à brûler
- Mise en place du réservoir
- Allumage de la cuisinière
- Extinction de la flamme
- Nettoyage et entretien de la cuisinière
- Garantie
- Elimination
- Caractéristiques techniques
Marque : DOMETIC
Modèle : Origo A100
Catégorie : Cuisinière
