NÁVOD NA OBSLUHU Origo A100 DOMETIC

Pred uvedením zariadenia do prevádzky si prosím pozorne prečítajte tento návod a odložte si ho. V prípade odovzdania výrobku d'alšiemu používatel'ovi mu odovzdajte aj tento návod.

Obsah

1 Vysvetlenie symbolov....149
2 Všeobecné bezpečnostné pokyny .....150
3 Rozsah dodávky 152
4 Príslušenstvo....152
5 Použitie na určený účel....152
6 Technický popis .....153
7 Inštalácia variča....153
8 Používanie variča....155
9 Čistenie a údržba variča .....157
10 Ručenie ....157
11 Likvidácia....158
12 Technické údaje .....158

1 V y s v e t l e

VÝSTRAHA!

Bezpečnostný pokyn: Nerešpektovanie môže viest' k smrti alebo k t'ažkému zraneniu.

UPOZORNENIE!

Bezpečnostný pokyn: Nerešpektovanie môže viest' k zraneniam.

POZOR!

Nerešpektovanie môže viest' k materiálnym škodám a môže ovplyvnit' funkciu zariadenia.

POZNÁMKA

Doplňujúce informácie k obsluhe výrobku.

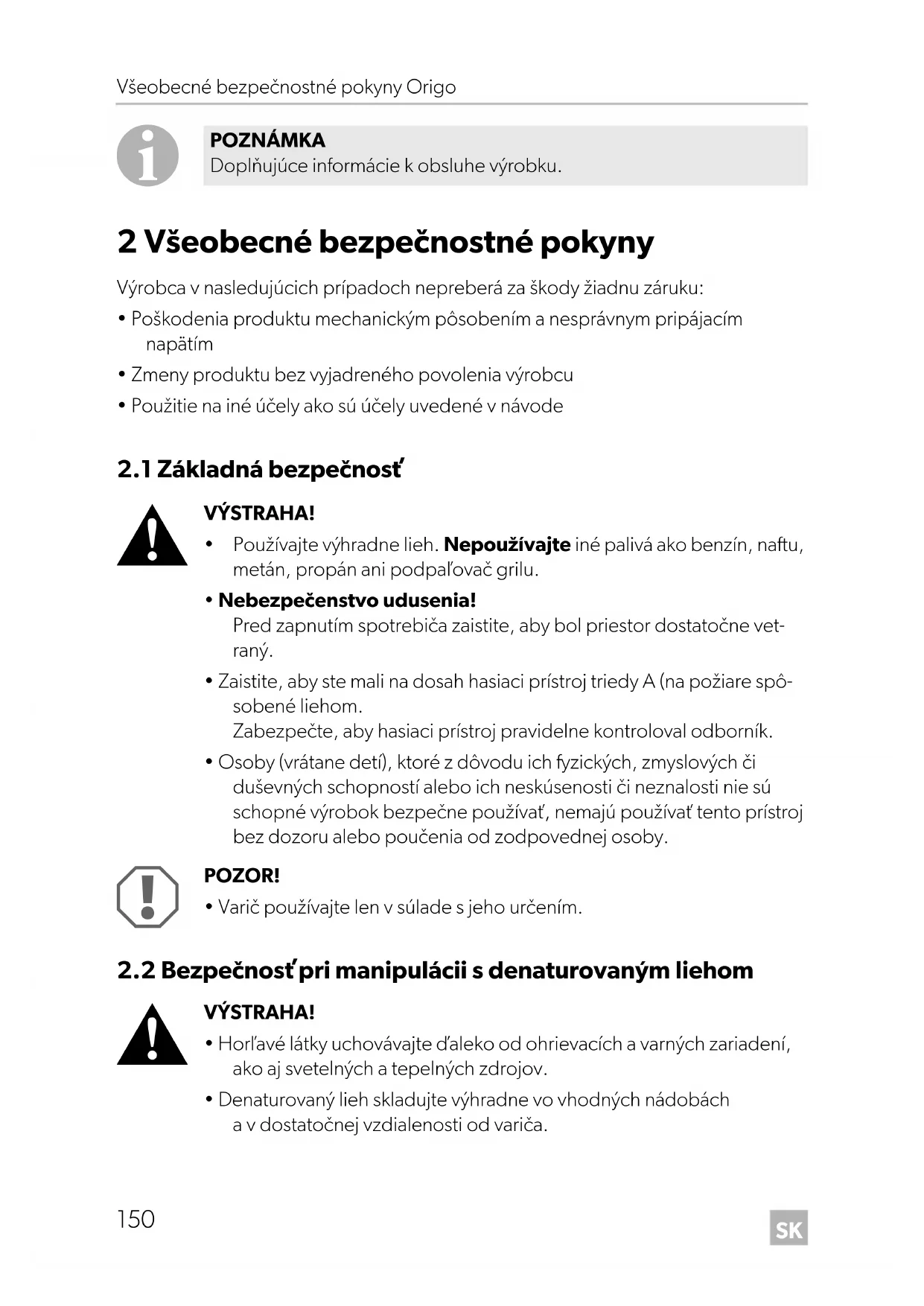

Výrobca v nasledujúcich prípadoch nepreberá za škody žiadnu záruku:

• Poškodenia produktu mechanickým pôsobením a nesprávnym pripájacím napätím
• Zmeny produktu bez vyjadreného povolenia výrobcu
• Použitie na iné účely ako sú účely uvedené v návode

- Zaistite, aby ste mali na dosah hasiaci prístroj triedy A (na požiare spôsobené liehom.

Zabezpečte, aby hasiaci prístroj pravidelne kontroloval odborník.

- Osoby (vrátane detí), ktoré z dôvodu ich fyzických, zmyslových či duševných schopností alebo ich neskúsenosti či neznalosti nie sú schopné výrobok bezpečne používať, nemajú používať tento prístroj bez dozoru alebo poučenia od zodpovednej osoby.

POZOR!

- Varič používajte len v súlade s jeho určením.

2.2 Bezpečnost' pri manipulácii s denaturovaným liehom

VÝSTRAHA!

• Horľavé látky uchovávajte d'aleko od ohrievacích a varných zariadení, ako aj svetelných a tepelných zdrojov.

• Denaturovaný lieh skladujte výhradne vo vhodných nádobách a v dostatočnej vzdialenosti od variča.

• Odstráňte všetky zdroje iskier alebo plameňov na mieste skladovania alebo plnenia liehu.

• Nádoby horáka nikdy neplňte vo variči. Lieh nikdy nenalievajte cez otvory horáka v kryte (obr. 1, strane 3).
  • V dôsledku preplnenia alebo rozliatia denaturovaného lieku, ako aj kvôli horúcim predmetom môže dôjst' k t'ažkým popáleninám.
• Lieh horí plameňom, ktorý je takmer neviditelný, preto kvôli neskorému zisteniu nebezpečenstva môže dôjst'k značným škodám.

POZOR!

• Rozliaty lieh okamžite utrite, aby nedošlo k nebezpečenstvu požiaru.
• Pri manipulácii s liehom ani pri prevádzke variča nefajčite.
• Nádobu horáka naplňte najviac po značku maximálneho plniaceho množstva. Ohriaty denaturovaný lieh sa pri ohriatí nádoby horáka rozťahuje. Rozliaty denaturovaný lieh spôsobuje nekontrolované horenie vo variči.

2.3 Bezpečnost' pri prevádzke prístroja

UPOZORNENIE!

- Používajte dlhé zápalky alebo príslušný zapal'ovač. Ked' sa horák zapáli, rýchlo odtiahnite ruku.

- Pri používaní variča používajte vhodný odev. Nenoste vol'ne visiaci odev, ktorý sa môže chytit' od ohňa.

POZOR!

- Varič nechajte vychladnúť na teplotu okolia a až potom sa ho dotýkajte holými rukami.

- Okolie variča zachovávajte bez tuku, alkoholových látok, plastov a horľavých látok (ako sú napr. záclony, utierky či kuchynské materiály).

- Používajte len hrnce a panvice s rovným dnom a s priemerom maximálne 23 cm (9 palcov). Hrnce a panvice musia byť také veľké, aby zakryli vyhrievací prvok. Ak použijete príliš malý hrniec alebo panvicu, časť vyhrievacieho prvku zostane nezakrytá, kvôli čomu sa odev môže chytit’ od ohňa.

Okrem toho hrnce a panvice správnej vel'kosti zvyšujú hospodárnost.

- Pri varení dajte pozor, aby boli hrnce a panvice bezpečne umiestnené. Odporúčame používať držiak na hrnce (obr. 2 2, strane 3, príslušenstvo).

• Rukoväte hrncov alebo panvíc nikdy nenechajte prečnievať cez varič. Rukoväte otočte dovnútra tak, aby sa nenachádzali nad ostatnými horákmi. Zníži sa tak nebezpečenstvo rozliatia, zapálenia horľavých látok a vzniku ťažkých popálením.
• Pri ohrievaní tuku alebo oleja postupujte opatrne. Tuk a olej sa môžu pri vysokých teplotách zapálit.
• Používajte výhradne suché chňapky, aby nedochádzalo k vzniku pár. Nepoužívajte namiesto chňapiek utierky a pod., pretože sa môžu chytit' od ohňa.
• Varič nikdy nenechajte pri prevádzke bez dozoru. Látky vykypené z hrncov môžu spôsobit' vznik dymu a požiar.
• Nastavte regulátor na možnosť AUS (Vyp.) (obr. 2 1, strane 3) a až potom snímte hrniec alebo panvicu.
  • V a r i č nikdy nepoužívajte ako ohrievač.

3 Rozsah dodávky

• V a r i č
• Návodna obslu hu

4 P r í s l u š e n

Sklený kryt 9103303992	9103303991
Držiak na hrnce		9103303982
Náhradné teleso variča		9103303993

5 Použitie na určený účel

VÝSTRAHA!

Zariadenie sa musí používať len vonku.

Variče Origo sú netlakové liehové variče. Pri varení jedla sa varič musí používať len vonku.

6 T e c h n i c k y

6.1 Funkcia

Varič je vyrobený z ušl'achtilej ocele a funguje na princípe absorpcie. Objem nádoby horáka ja 1,2 l. Ako palivo sa používa denaturovaný lieh. Na zapaľovanie horáka používajte dlhé zápalky alebo príslušný zapaľovač.

Denaturovaný lieh sa v nádobe horáka absorbuje do nehorl'avého materiálu. Spotrebič neobsahuje palivový ventil ani palivové vedenia, ktoré by sa mohli stať netesné, ani iné diely, ktoré by vyžadovali pravidelnú údržbu.

6.2 Špecifikácie variantov spotrebiča

Varič sa dodáva v rôznych prevedeniach.

• A100: Varič s jedným horákom
• A200: Varič s dvomi horákmi

Váš typ spotrebiča zistíte podl'a tovarového čísla, ktoré je uvedené na typovom štítku na pravej strane variča.

6.3 Ovládacie prvky

Ovládacie prvky na prevádzku s liehom (obr. 2, strane 3):

č.: Opis

1 Regulátor, plynulo nastavitel'ný Otočením dol'ava sa plameň zväčší.

2 Držiak na hrnce (príslušenstvo)

7 Inštalácia variča

VÝSTRAHA!

Zariadenie sa musí používať len vonku.

Varič môžete umiestnit' na pracovnú dosku vašej exteriérovej kuchyne.

7.1 Výber miesta zabudovania

Pri výbere miesta montáže dodržiavajte nasledujúce pokyny:

• Pre zariadenie vyberte dobre vetrané miesto v exteriéri.
• Zabezpečte minimálnu vzdialenost' (obr. 5, strane 5)
• 50 mm k bočnej a zadnej stene
• 750 mm medzi cievkou variča a vodorovným povrchom nad varičom

- Ak je na mieste montáže prievan, pripojte prídavný protiveterný kryt.

- Neinštalujte varič pod zavesené skrinky. V opačnom prípade riskujete popáleniny a požiar pri siahnutí nad varič.

- Nepoužívajte zariadenie v potenciálne výbušných atmosférach.

7.2 Zabudovanie variča

POZOR! Nebezpečenstvo poškodenia spotrebiča!

Pred vykonávaním vrtacích prác zistite, či sa pri vrtaní, rezaní a pilovaní nemôže poškodit' elektrický kábel alebo iné časti vozidla.

Do pracovnej dosky vyrežte pravouhlý otvor (rozmery sú uvedené v nasledujúcej tabul'ke):

Model Rozmery (ŠxHxV)
A100	255 x 150 x 340 mm
A200	485 x 150 x 340 mm

▶ Otvorte varič a vyberte von nádoby horákov (pozri kap. „Vybratie nádoby“ na strane 155).
▶Otvorte diel s kovaním na zadnej strane variča.
▶ Postavte varič podl’a obr. 3, strane 4.
▶Nakreslite otvory Použite otvory v kovaní ako šablónu.
▶Vyznačené otvory vyvrtajte do pracovnej dosky.
▶ Pripevnite varič pomocou zápustných skrutiek zaskrutkovaných do všetkých otvorov v kovaní (obr. 4 1, strane 4).
▶ Pred výrez pripevnite magnetový uzáver (obr. 3 1, strane 4).
▶Zaistite, aby ste mali na dosah hasiaci prístroj triedy B-1.

8 Používanie variča

8.1 Naliatie denaturovaného liehu

VÝSTRAHA!

Nikdy neplňte lieh cez otvory horáka na vrchu variča (obr. 1, strane 3). Preplnenie, rozliaty lieh a horúce predmety môžu spôsobit vážne popáleniny.

▶ Otočte regulátor do polohy OFF, čím zatvoríte všetky horáky.
▶Ubezpečte sa, že horák vychladne na teplotu miestnosti.
▶ Otvorte vrch variča (obr. 6, strane 5).

Vybratie nádoby

V prevádzkovom režime je pružná západka (obr. 7 1, strane 6) zaistená vo výreze bezpečnostnej páčky (obr. 7 2, strane 6).

Zatlačte západku (obr. 8 1, strane 6) v smere šípky a páčku (obr. 8 2, strane 6) otočte v smere chodu hodinových ručičiek (obr. 9, strane 6).
▶ Ak je západka (obr. 10 1, strane 6) vo zvislej polohe, potlačte ju v smere šípky.

Naliatie denaturovaného liehu

▶ Cez otvor v nádrži skontrolujte, či vnútri nie je oheň ani žiara.
Pred plnením skontrolujte, či je nádoba horáka dostatočne vychladnutá, aby ste ju mohli držať holou rukou.
Nádobu horáka (obr. 11, strane 6) držte naklonenú smerom dolu.
Nalejte denaturovaný lieh cez drôtené pletivo do otvoru nádoby horáka. Nesmiete prekročit maximálne plniace množstvo 1,2 l na každú nádobu horáka.

V tejto polohe ju podržte 20 sekúnd, aby sa potvrdilo, že nie je preplnená. Okrem toho odstráňte prebytočný denaturovaný lieh, ak ste ho omylom naliali viac.

√Maximálny stav naplnenia je dosiahnutý, ked'je lieh vidieť na dolnom konci otvoru.

POZNÁMKA

Varič funguje, aj ked' nádoba horáka nie je naplnená na maximum.

▶ V prípade potreby nádobu horáka zvonku očistite od rozliateho denaturovaného liehu.

Vloženie nádoby horáka

Zasuňte nádobu horáka až po zarážku spotrebiča tak, aby bola zablokovaná držiakom (obr. 13 1, strane 7).
Na zaistenie držiaka (obr. 14 1, strane 7) ho stlačte v smere šípky a súčasne otočte poistku (obr. 14 2, strane 7) dol'ava, kým držiak (obr. 14 1, strane 7) nezapadne na svoje miesto.

8.2 Zapálenie variča

UPOZORNENIE!

Na zapal'ovanie používajte veľmi dlhé zápalky alebo tyčový zapal'ovač. Ked' sa horák zapáli, rýchlo odtiahnite ruku.

▶Otvorte regulátor.
√Horák je otvorený.
Zapál'te varič tak, že veľmi dlhú zápalku alebo tyčový zapal'ovač podržíte pri otvore horáka (obr. 15, strane 7).
▶Plameň nastavte tak, aby neprečnieval cez plochu hrnca.
▶Nastavte regulátor na požadovaný stupeň.

POZNÁMKA

Ak varič ešte nevychladol od posledného použitia, horák hned' po zapálení pravdepodobne zhasne. V takom prípade fúknite vzuch do otvoru horáka, aby sa odstránili pary. Potom znovu zapál'te varič podl'a popisu.

8.3 Zhasnutie plameňa

▶Nastavte regulátor na možnosť AUS (Vyp.).
√Horák je zatvorený.
▶Počkajte asi päť sekúnd.
▶ Regulátor nastavte na maximálny stupeň, aby bolo zabezpečné, že plameň zhasol.
√ Horák je otvorený.
▶Nastavte regulátor na možnost' AUS (Vyp.).
√Horák je zatvorený.
▶ V prípade potreby počkajte, kým varič úplne vychladne a až potom zatvorte sklený kryt (príslušenstvo).

9 Čistenie a údržba variča

POZOR!

Na čistenie nepoužívajte ostré ani tvrdé predmety, inak môže dôjst' k poškodeniu spotrebiča.

▶Z variča snímte mriežku.
▶ Vyčistite povrch variča. Odstraňujte najmä lepivé zvyšky tuku a oleja.
▶ Na čistenie variča v žiadnom prípade nepoužívajte tlakový parný čistič.

10 Ručenie

Platí zákonom stanovená záručná lehota. Ak by bol výrobok chybný, obráťte sa na vášho špecializovaného predajcu alebo na pobočku výrobcu vo vašej krajine (adresy pozri na zadnej strane návodu).

Ak žiadate o vybavenie opravy alebo nárokov vyplývajúcich zo záruky, musíte priložit' nasledovné podklady:

• kópiu faktúry s dátumom kúpy,
• dôvod reklamácie alebo opis chyby.

11 Likvidácia

Obalový materiál podľa možnosti odovzdajte do príslušného odpadu na recykláciu.

Ked' výrobok definitívne vyradíte z prevádzky, informujte sa v najbližšom recyklačnom stredisku alebo u vášho špecializovaného predajcu o príslušných predpisoch týkajúcich sa likvidácie.

12 Technické údaje

	Origo A100 Origo A200
Č. výr.: 9103303935 9103303937
Počet horákov: 1 2
Trvanie horenia: cca. 4,5 hod.
Výkon horáka: 2000 W
Čas varenia pre 1 l vody:	10 min
Plniace množstvo nádrže:	1,2 l
Rozmery (Š x V x H):	270 x 160 x 365 mm	500 x 160 x 365 mm
Hmotnosť:	3,5 kg	7 kg
