INSTRUKCJA OBSŁUGI Origo A100 DOMETIC

Kuchenka spirytusowa

Instrukcja obsługi .....138

SK

Liehové variče

Przed uruchomieniem urządzenia należy uważnie przeczytać niniejszą instrukcję. Instrukcję należy zachować. W razie przekazywania urządzenia należy ją udostępnić kolejnemu nabywcy.

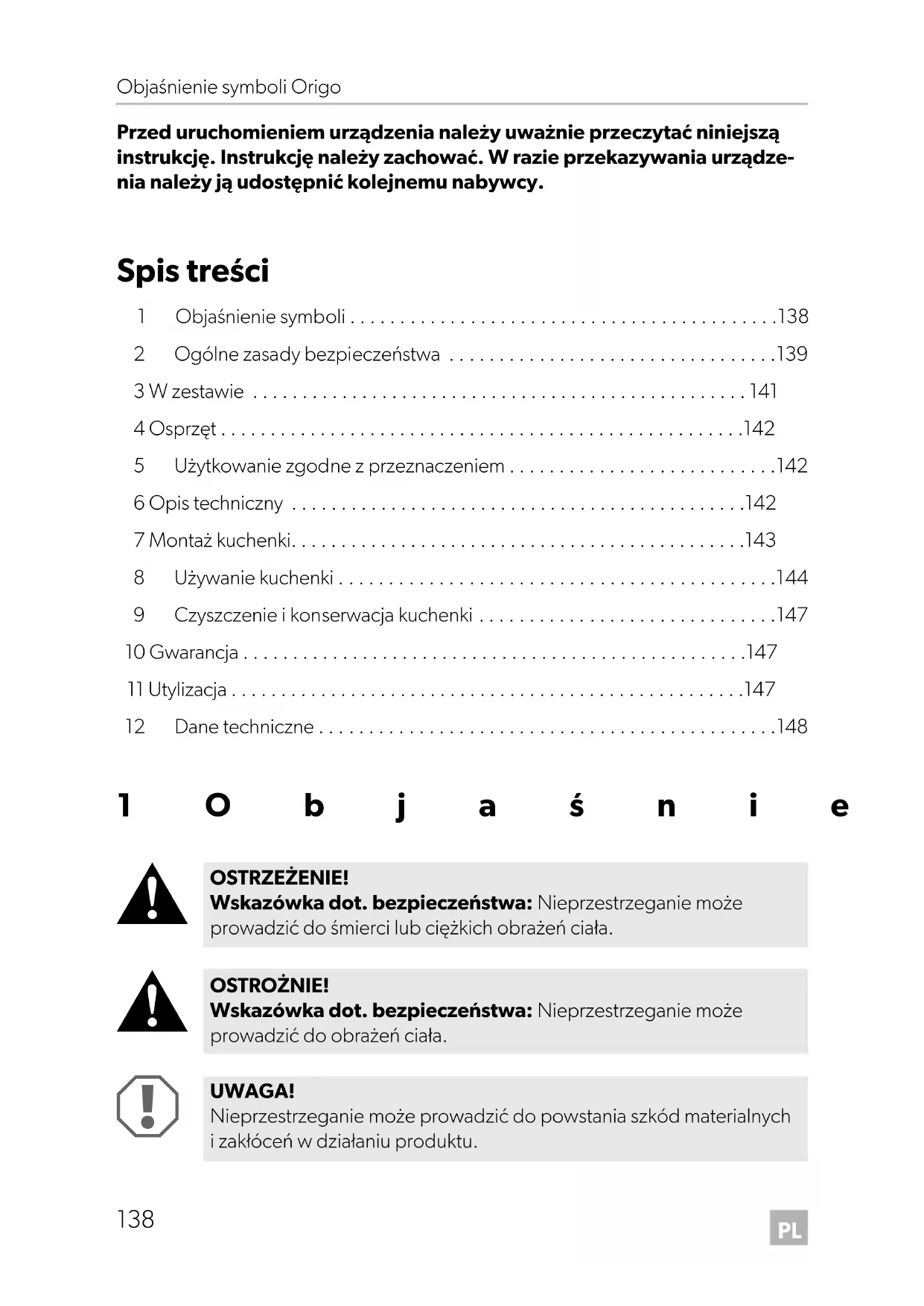

Spis treści

1 Objaśnienie symboli....138
2 Ogólne zasady bezpieczeństwa .....139
3 W zestawie ..... 141
4 Osprzet....142
5 Użytkowanie zgodne z przeznaczeniem .....142
6 Opis techniczny .....142
7 Montaż kuchenki....143
8 Używanie kuchenki....144
9 Czyszczenie i konserwacja kuchenki .....147
10 Gwarancja....147
11 Utylizacja....147
12 Dane techniczne....148

1 O b j a ś n i e

OSTRZEŻENIE!

Wskazówka dot. bezpieczeństwa: Nieprzestrzeganie może prowadzić do śmierci lub ciężkich obrażeń ciała.

OSTROŻNIE!

Wskazówka dot. bezpieczeństwa: Nieprzestrzeganie może prowadzić do obrażeń ciała.

UWAGA!

Nieprzestrzeganie może prowadzić do powstania szkód materialnych i zakłóceń w działaniu produktu.

WSKAZÓWKA

Informacje uzupełniające dot. obsługi produktu.

2 Ogólne zasady bezpieczeństwa

Producent nie odpowiada za szkody spowodowane:

• uszkodzeniami produktu wywołanymi czynnikami mechanicznymi i niewłaściwym napięciem zasilania
• zmianami dokonanymi w produkcie bez wyraźnej zgody producenta
• użytkowaniem w celach innych niż opisane w niniejszej instrukcji

2.1 Podstawowe bezpieczeństwo

OSTRZEŻENIE!

• Używać wyłącznie spirytusu. Nie używać innych paliw, takich jak benzyna, olej napędowy, metan, propan czy płynna rozpałka do grilla.
• Niebezpieczeństwo uduszenia!

Przed włączeniem urządzenia upewnić się, że w pomieszczeniu występuje wystarczająca wentylacja.

- Umieścić w zasięgu gaśnicę klasy A (do pożarów powodowanych przez spirytus).

Zadbać o regularne sprawdzanie gaśnicy przez specjalistę.

- Osoby (w tym dzieci), które ze względu na zdolności fizyczne, senso- ryczne lub umysłowe albo ze względu na brak doświadczenia lub nie- wiedzę nie są w stanie bezpiecznie używać produktu, nie mogą go używać bez nadzoru lub instruktażu odpowiedzialnej osoby.

UWAGA!

- Używać kuchenki wyłącznie zgodnie z jej przeznaczeniem.

2.2 Bezpieczeństwo podczas obchodzenia się ze spirytusem denaturowanym

OSTRZEŻENIE!

• Łatwopalne materiały trzymać z dala od urządzeń grzejnych i kuchenek oraz innych źródeł światła i ciepła.
• Przechowywać spirytus denaturowany wyłącznie w odpowiednich zbiornika i w wystarczającej odległości od kuchenki.
• Usunąć wszystkie źródła iskier lub płomieni z miejsca przechowywania lub wlewania spirytusu.
• Nigdy nie napełniać mis palnika w kuchence. Nigdy nie wlewać spirytusu przez otwory palnika w osłonie (rys. 1, strona 3).
• Przelanie lub rozlanie spirytusu denaturowanego oraz gorące przedmioty mogą być przyczyną silnych poparzeń.
• Ponieważ spirytus pali się prawie niewidocznym płomieniem, znaczne szkody mogą wystąpić przed spostrzeżeniem zagrożenia.

UWAGA!

• Natychmiast wycierać rozlany spirytus, aby usunąć zagrożenie pożarem.
• Podczas obchodzenia się ze spirytusem lub podczas pracy kuchenki nie palić.
• Misę palnika napełniać jedynie do maksymalnego poziomu. Podgrzany spirytus denaturowany ulega rozciąganiu w misie palnika. Przelewający się spirytus powoduje niekontrolowane spalanie w k u c h e n c e.

2.3 Bezpieczeństwo podczas eksploatacji urządzenia

OSTROŻNIE!

• Używać długich zapałek lub odpowiedniej zapalarki. Po zapaleniu palnika szybko cofnąć rękę.
• Podczas używania kuchenki należy nosić odpowiednią odzież. Nie nosić luźno zwisających ubrań, które mogą się zapalić.

UWAGA!

- Przed dotknięciem kuchenki gołymi rękami zaczekać, aż ostygnie ona do temperatury otoczenia.

• Otoczenie kuchenki należy utrzymywać w stanie wolnym od tłuszczu, substancji alkoholowych, plastiku i łatwopalnych materiałów (na przykład zasłon, ręczników, przyborów kuchennych).
• Używać wyłącznie garnków i patelni z równym dnem o średnicy maksymalnie 23 cm (9 cali). Garnki i patelnie muszą być na tyle duże, aby zakrywały element grzejny. W przypadku użycia zbyt małego garnka lub zbyt małej patelni część elementu grzejnego jest odkryta, co może spowodować zapłon elementów odzieży. Ponadto garnki i patelnie o odpowiedniej wielkości zwiększają ekonomiczność.
• Podczas gotowania uważać, aby garnki i patelnie były bezpiecznie ustawione. Zaleca się używanie uchwytów do garnków (rys. 2 2, strona 3, Osprzęt).
• Nie pozwolić, aby uchwyty garnków lub patelni wystawały nad kuchenką. Obrócić uchwytu do wewnątrz — tak, aby nie znajdowały się nad innymi palnikami. Zmniejsza to ryzyko rozlania, zapalenia palnych materiałów i odniesienia poważnych obrażeń.
• Zachować ostrożność podczas podgrzewania tłuszczu lub oleju. Tłuszcz i olej mogę ulec zapłonowi przy zbyt wysokiej temperaturze.
• Używać wyłącznie suchych podkładek pod garnki, aby uniknąć powstawania pary. Zamiast podkładek nie należy używać ścierek lub podobnych materiałów, ponieważ mogą się one zapalić.
• Nigdy nie pozostawiać włączonej kuchenki bez kontroli. Garnki podgrzewane przez zbyt długi czas mogą powodować dym i pożary.
• Przed zdjęciem garnka lub patelni ustawić regulator (rys. 2 1, strona 3) w pozycji „WYŁ”.
• Nie używać kuchenki jako grzejnika.

3 W z e s t a w i

• K u c h e n k a
• Instructrukcjaobsług i

4 Osprzet

Opis Nr art.

A100 A200

Szklana pokrywa 9103303992 9103303991

Uchwyt garnka 9103303982

Zapasowy palnik 9103303993

5 Użytkowanie zgodne z przeznaczeniem

OSTRZEŻENIE!

Urządzenie to może być stosowane tylko na zewnątrz.

Kuchenki Origo są bezciśnieniowymi kuchenkami spirytusowymi. Kuchenkę należy stosować tylko na zewnątrz do gotowania potraw.

6 Opis techniczny

6.1 Funkcja

Kuchenka jest wykonana ze stali szlachetnej i działa na zasadzie absorpcyjnej. Pojemność misy palnika to 1,2 l. Paliwem jest spirytus denaturowany. Palnik zapala się za pomocą długich zapałek lub odpowiedniej zapalarki.

Spirytus denaturowany jest absorbowany w misie palnika przez niepalny materiał. Urządzenie nie jest wyposażone w zawór paliwa i przewody paliwa, które mogłyby się rozszczelnić, ani innych podobnych elementów, które wymagałyby regularnej konserwacji.

6.2 Specyfikacje wariantów urządzenia

Kuchenka jest dostępna w różnych wersjach.

• A100: kuchenka z jednym palnikiem
• A200: kuchenka z dwoma palnikami

Typ posiadanego urządzenia można określić na podstawie numeru artykułu, podanego na tabliczce znamionowej, znajdującej się po prawej stronie kuchenki.

6.3 Elementy obsługowe

Elementy obsługowe do pracy ze spirytusem (rys. 2, strona 3):

Nr Opis

1 Regulator, płynny

Obrót przeciwnie do ruchu wskazówek zegara zwiększa płomień.

2 Uchwyt garnka (osprzęt)

7 M o n t a ž k u

OSTRZEŻENIE!

Urządzenie to może być stosowane tylko na zewnątrz.

Kuchenkę można zamontować na blacie kuchni zewnętrznej.

7.1 Wybór miejsca montażu

Przy wyborze miejsca montażu należy uwzględnić następujące instrukcje:

- Wybrać dobrze wentylowane miejsce do ustawienia urządzenia na zewnątrz.

- Zachować minimalny odstęp (rys. 5, strona 5)

• 50 mm od bocznych i tylnych ścian

• 750 mm między wężownicą kuchenki a poziomą powierzchnią powyżej kuchenki.

• Jeżeli w miejscu montażu występuje przeciąg, zamontować dodatkową osłone przed wiatrem.

• Nie montować kuchenki poniżej wiszących szafek.
  W przeciwnym razie istnieje ryzyko pożaru i oparzenia rąk powyżej kuchenki.
• Nie używać urządzenia w obszarach potencjalnie wybuchowych.

7.2 Montaż kuchenki

UWAGA! Niebezpieczeństwo uszkodzenia urządzenia!

Przed wykonaniem otworów upewnić się, że wiercenie, cięcie i piłowanie nie powodują ryzyka uszkodzenia kabli elektrycznych lub innych części pojazdu.

Wyciąć prostokątny otwór w blacie roboczym (wymiary podano w poniższej tabeli):

Model Wymiary (szer.xgł.xwys.)

A100	255 x 150 x 340 mm
A200	485 x 150 x 340 mm

▶ Otworzyć kuchenkę i wyjąć misy palników (patrz rozdz. „Wyjmowanie kanistra” na stronie 145).
▶ Otworzyć część z zawiasem, znajdującą się w tylnej części kuchenki.
▶ Ustawić kuchenkę zgodnie z rys. 3, strona 4.
Zaznaczyć otwory. Jako szablonu użyć otworów w zawiasie.
▶Nawiercić zaznaczone otwory w blacie roboczym.
Przymocować kuchenkę za pomocą śrub z łbem wpuszczanym przez wszystkie otwory zawiasu (rys. 4 1, strona 4).
▶ Umieścić zamknięcie magnetyczne przed wycięciem (rys. 3 1, strona 4).
▶Umieścić w zasięgu gaśnicę klasy B-1.

8 Używanie kuchenki

8.1 Wlewanie spirytusu denaturowanego

OSTRZEŻENIE!

Nigdy nie wlewać alkoholu przez otwory palnika na górze kuchenki (rys. 1, strona 3).

Przepełnienie, rozlany alkohol i gorące przedmioty mogą spowodować ciężkie oparzenia.

▶ Obrócić pokrętło w położenie OFF, aby wyłączyć wszystkie palniki.
▶ Poczekać, aż kuchenka przestygnie do temperatury pokojowej.
▶ Otworzyć górną część kuchenki (rys. 6, strona 5).

Wyjmowanie kanistra

W trybie pracy elastyczna blokada (rys. 7 1, strona 6) jest zablokowana w rowku dźwigni zabezpieczającej (rys. 7 2, strona 6).

Przesunąć blokadę (rys. 8 1, strona 6) w kierunku strzałki i obrócić dźwignię (rys. 8 2, strona 6) w prawo (rys. 9, strona 6).
Gdy blokada (rys. 10 1, strona 6) znajdzie się pozycji pionowej, przesunąć ją w kierunku strzałki.

√ Kanister jest odblokowany.

▶Wyjąć kanister.

Wlewanie spirytusu denaturowanego

▶ Sprawdzić otwór zbiornika i upewnić się, że nie pali się on ani nie żarzy.
Przed napełnieniem upewnić się, że misa palnika jest wystarczająco chłodna, aby było możliwe trzymanie jej gołymi rękami.
▶ Przytrzymać misę palnika (rys. 11, strona 6) pochyloną w dół.
Włać spirytus denaturowany przez siatkę drucianą w otwór misy palnika.
Nie wolno przekraczać maksymalnej ilości napełnienia, wynoszącej 1,2 l na misę palnika.
Sprawdzić dopuszczalny poziom napełnienia, przytrzymując misę palnika pionowo w dół (rys. 12, strona 7).
Przytrzymać ją w tej pozycji przez 20 s, aby się upewnić, że nie jest przepełniona. Jeżeli przypadkowo włano zbyt dużą ilość spirytusu denaturowanego, należy zutylizować nadmiar.
√ Maksymalny poziom napełnienia jest osiągnięty, gdy spirytus jest widoczny przy dolnym krańcu otworu.

WSKAZÓWKA

Kuchenka działa także wtedy, gdy misa palnika nie jest napełniona do maksymalnego poziomu.

Oczyścić misę palnika na zewnątrz z ewentualnie rozlanego spirytusu.

Wkładanie misy palnika

▶ Wsunąć misę palnika do oporu w urządzenie, aby uchwyt ją zablokował (rys. 13 1, strona 7).
W celu zabezpieczenia uchwytu (rys. 14 1, strona 7) należy nacisnąć go w kierunku strzałki i jednocześnie obrócić zabezpieczenie (rys. 14 2, strona 7) przeciwnie do ruchu wskazówek zegara, aż uchwyt (rys. 14 1, strona 7) się zablokuje.

8.2 Zapalanie kuchenki

OSTROŻNIE!

Do zapalania należy używać długich zapałek lub zapalniczki prętowej. Po zapaleniu palnika szybko odsunąć ręce na bok.

▶Obrócić regulator palnika.
√Palnik jest otwarty.
Zapalić kuchenkę, przytrzymując długą zapałkę lub zapalniczkę prętową przy otworze palnika (rys. 15, strona 7).
Ustawić płomień tak, aby nie rozciągał się poza powierzchnię garnka.
▶Ustawić regulator na żądany stopień.

WSKAZÓWKA

Jeżeli kuchenka nie ostygła jeszcze po ostatnim użyciu, palnik może gasnąć bezpośrednio po zapaleniu. Należy wówczas wdmuchnąć powietrze do otworu palnika, aby odprowadzić parę.

Następnie zapalić kuchenkę zgodnie z powyższym opisem.

8.3 Gaszenie płomienia

▶Ustawić regulator w pozycji WYŁ.
√Palnik jest zamknięty.
▶Zaczekać około pięciu sekund.
Ustawić regulator na maksymalny stopień, aby się upewnić, że płomień zgasł.
√Palnik jest otwarty.
▶Ustawić regulator w pozycji WYŁ.
√Palnik jest zamknięty.

W razie potrzeby zaczekać na całkowite ostygnięcie kuchenki przed zamknięciem szklanej pokrywy (Osprzęt).

9 Czyszczenie i konserwacja kuchenki

UWAGA!

Do czyszczenia nie wolno używać ostrych lub twardych środków, ponieważ mogą one doprowadzić do uszkodzenia urządzenia.

▶ Zdjąć kratkę z kuchenki.
Wyczyścić powierzchnię kuchenki. Usunąć w szczególności przywierający tłuszcz i resztki oleju.
W żadnym wypadku nie używać myjki parowej do czyszczenia kuchenki.

10 Gwarancja

Warunki gwarancji zostały opisane w Karcie Gwarancyjnej dołączonej do produktu.

W celu naprawy lub rozpatrzenia gwarancji konieczne jest przesłanie:

• kopii rachunku z datą zakupu,
• informacji o przyczynie reklamacji lub opisu wady.

11 Utylizacja

▶Opakowanie należy wyrzucić do odpowiedniego pojemnika na śmieci do recyklingu.

Jeżeli produkt nie będzie dłużej eksploatowany, koniecznie dowiedz się w najbliższym zakładzie recyklingu lub w specjalistycznym sklepie, jakie są aktualnie obowiązujące przepisy dotyczące utylizacji.

12 Dane techniczne

	Origo A100 Origo A200
Nr art.: 9103303935 9103303937
Ilość palników: 1 2
Czas palenia: ok. 4,5 h
Moc palnika: 2000 W
Czas gotowania 1 l wody: 10 min
Pojemność zbiornika: 1,2 l
Wymiary (szer. x wys. x gł.):	270 x 160 x 365 mm	500 x 160 x 365 mm
Waga: 3,5 kg	7 kg
