KÄYTTÖOHJE Origo A100 DOMETIC

Lue tämä ohje huolellisesti läpi ennen käyttöönottoa ja säilytä ohje hyvin. Jos myyt tuotteen eteenpäin, anna ohje tällöin edelleen uudelle käyttäjälle.

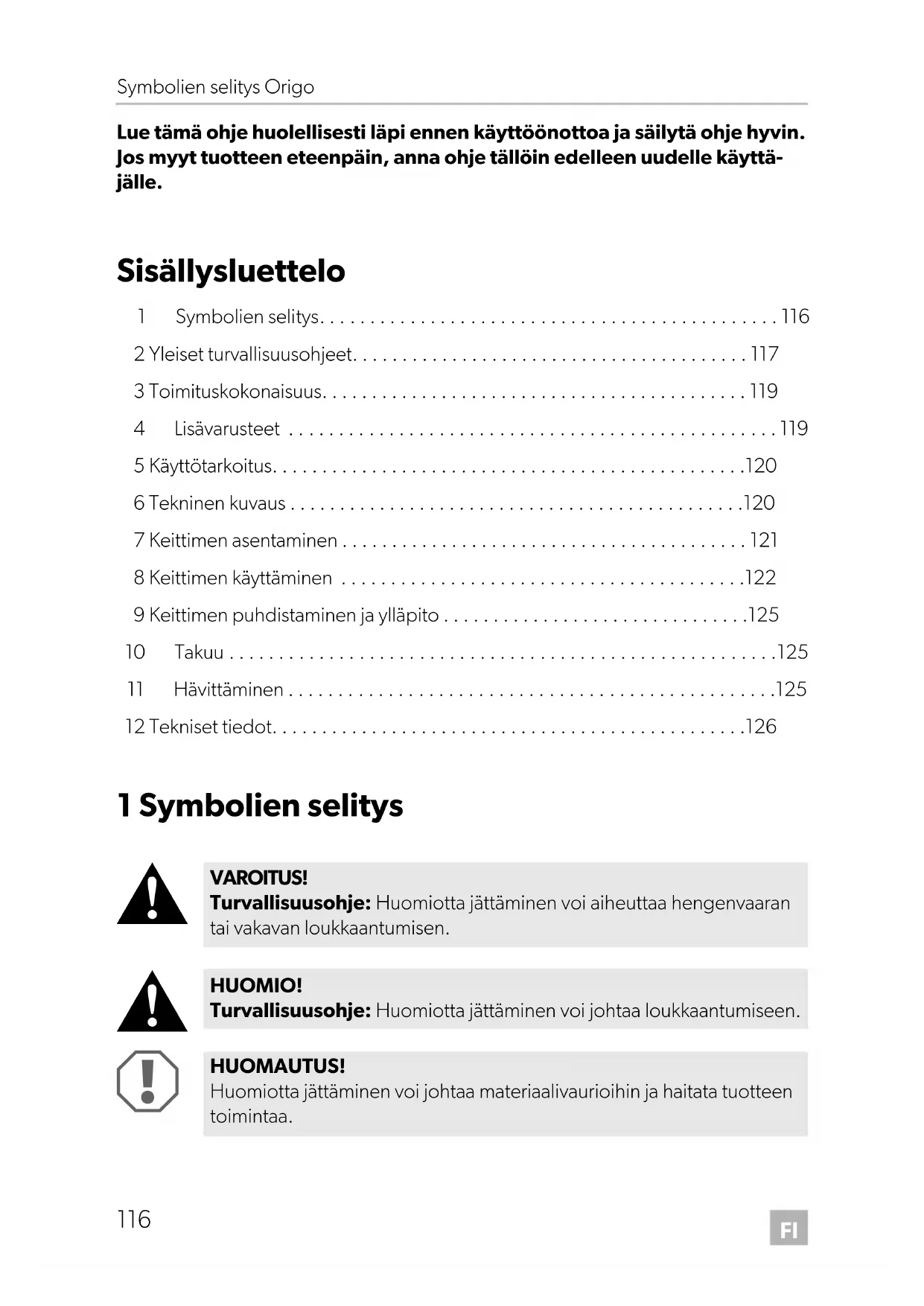

Sisällysluettelo

1 Symbolien selitys....116
2 Yleiset turvallisuusohjeet....117
3 Toimituskokonaisuus....119
4 Lisävarusteet 119
5 Käyttötarkoitus....120
6 Tekninen kuvaus....120
7 Keittimen asentaminen....121
8 Keittimen käyttäminen ....122
9 Keittimen puhdistaminen ja ylläpito .....125
10 Takuu....125
11 Hävittäminen....125
12 Tekniset tiedot....126

1 Symbolien selitys

VAROITUS!

Turvallisuusohje: Huomiotta jättäminen voi aiheuttaa hengenvaaran tai vakavan loukkaantumisen.

HUOMIO!

Turvallisuusohje: Huomiotta jättäminen voi johtaa loukkaantumiseen.

HUOMAUTUS!

Huomiotta jättäminen voi johtaa materiaalivaurioihin ja haitata tuotteen toimintaa.

OHJE

Tuotteen käyttöä koskevia lisätietoja.

2 Yleiset turvallisuusohjeet

Valmistaja ei ota mitään vastuuta vahingoista seuraavissa tapauksissa:

• laite on vaurioitunut mekaanisten tekijöiden vaikutuksesta ja väärän liitäntäjännitteen vuoksi
• tuotteeseen ilman valmistajan nimenomaista lupaa tehdyt muutokset
• käyttö muuhun kuin käyttöohjeessa ilmoitettuun tarkoitukseen

2.1 Yleinen turvallisuus

VAROITUS!

- Käytä vain denaturoitua spriitä. Älä käytä muita polttoaineita kuten bensiiniä, dieseliä, metanolia, propaania tai sytytysnestettä.

• Tukehtumisvaara!

Varmista ennen laitteen käynnistämistä, että alue on riittävästi tuule- tettu.

- Sijoita A-luokan sammutin (spriiliekeille) etäisyydelle, josta se voidaan tavoittaa.

Varmista, että pätevä henkilökunta tarkastaa sammuttimen säännöllisesti.

- Henkilöiden (mukaan lukien lapset), jotka eivät voi käyttää tuotetta turvallisesti fyysisten, sensoristen tai psyykkisten taitojensa takia, tai koke-mattomuuden tai tietämättömyyden vuoksi, ei tulisi käyttää tuotetta ilman valvontaa tai vastuullisen henkilön ohjeita.

HUOMAUTUS!

- Käytä keitintä vain sen käyttötarkoitukseen.

2.2 Denaturoidun spriin käsittelyä koskevat turvatoimenpiteet

VAROITUS!

- Pidä syttyvät materiaalit kaukana lämmitys- ja keittolaitteista ja muista valo- ja lämpölähteistä.

• Säilytä spriitä ainoastaan sopivissa astioissa riittävän kaukana keitti- mestä.
• Eliminoi kaikki kipinälähteet tai liekit alueilta, joilla spriitä säilytetään tai täytetään.
• Älä koskaan täytä kanistereita niiden ollessa yhä paikallaan keittimessä. Älä koskaan kaada polttoainetta keittimen yläpuolelta polttimen reikiin (kuva 1, sivulla 3).
• Ylitäyttäminen, roiskunut sprii ja kuumat kappaleet voivat aiheuttaa vakavia palovammoja.
• Denaturoitu sprii palaa lähes näkymättömällä liekillä, joten suuri vaurio voi syntyä jo ennen kuin edes huomaat vaaraa.

HUOMAUTUS!

• Pyyhi kaikki roiskunut sprii välittömästi pois hallitsemattoman palamisen estämiseksi.
• Älä tupakoi käsitellessäsi spriitä tai käyttäessäsi keitintä.
• Täytä kanisteri vain maksimivetoisuuteen asti. Sprii laajenee lämmetessään kanisterissa. Spriin ylitäyttäminen voi johtaa hallitsemattomaan palamiseen keittimen sisällä.

2.3 Laitteen turvallinen käyttäminen

HUOMIO!

• Sytytä poltin pitkillä tulitikuilla tai sytyttimellä.
  Vedä kätesi nopeasti pois heti, kun poltin syttyy.
• Käytä keitintä käyttäessäsi asianmukaista vaatetusta.
  Älä käytä roikkuvia asusteita, jotka voivat syttyä palamaan.

HUOMAUTUS!

• Anna keittimen jäähtyä ympäristön lämpötilaan ennen kuin kosketat sitä paljain käsin.
• Pidä keitintä ympäröivä alue ja sisätilat vapaina rasvasta, eläinrasvasta, alkoholipitoisista aineista, muovista tai syttyvistä tekstiileistä (esimerkiksi verhot, pyyhkeet, keittiövälineet).

• Käytä vain tasapohjaisia kattiloita ja pannuja, joiden maksimihalkaisija on 23 cm (9"). Kattiloiden ja pannujen tulisi olla kyllin suuria peittääkseen lämmityselementin. Liian pienten välineiden käyttäminen jättää osan lämmityselementistä alttiiksi suoralle kosketukselle ja saattaa johtaa vaatteiden syttymiseen.
  Oikean kokoiset välineet lisäävät myös tehokkuutta.

• Varmista ruokaa valmistaessasi, että pannut ja kattilat ovat turvallisesti paikoillaan. On suositeltavaa käyttää kattilapidikkeitä (kuva 2 2, sivulla 3, lisävaruste).

• Älä koskaan anna kattiloiden kahvojen yltää keittimen reunan yli. Käännä kattiloiden kahvat sisäänpäin mutta älä muiden poltinten päälle. Tämä minimoi roiskumisen, palavien materiaalien syttymisen ja/tai vakavien palovammojen mahdollisuuden.
• Ole varovainen kuumentaessasi rasvaa tai öljyä. Rasva ja öljy syttyvät tulee, jos ne altistetaan suurelle kuumuudelle.
• Käytä vain kuivia pannulappuja höyryn muodostumisen estämiseksi. Älä käytä pyyhkeitä tai vastaavia pannulappuina, koska ne voivat syttyä tuleen.
• Älä koskaan ruokaa laittaessasi jätä keitintä vaille valvontaa. Yli kiehuvat kattilat voivat synnyttää savua ja tulipaloja.
• Siirrä polittimen säädin (kuva 2 1, sivulla 3) pois-asentoon ennen kuin otat kattilan pois.
• Älä käytä keitintä lämmittimenä.

3 Toimituskokonaisuus

• Ke it in
  • K ä y t t ö o h j e

4 Lisävarusteet

Kuvaus Tuote nro

A100 A200
Lasikansi 9103303992	9103303991
Kattilapidike	9103303982
Kanisteri	9103303993

5 Käyttötarkoitus

VAROITUS!

Laitetta saa käyttää vain ulkona.

Origo-keittimet ovat paineettomia spriikeittimiä. Keitintä käytetään ainoastaan ulkona ruoan valmistamiseen.

6 Tekninen kuvaus

6.1 Toiminta

Keitin on valmistettu ruostumattomasta teräksestä ja siinä sovelletaan imeytysperiaatetta. Kanisterin tilavuus on 1,2 l. Polttoaineena käytetään denaturoitua spriitä. Poltin sytytetään pitkällä tulitikulla tai vastaavalla sytyttimellä.

Sprii imeytetään kanistereissa olevaan palamattomaan materiaaliin. Siinä ei ole ole varusteena polttoaineventtiiliä tai polttoainejohtimia, joihin voi syntyä vuotoja tai muita vastaavia, säännöllistä huoltoa vaativia komponentteja.

6.2 Laitemuunnelmien spesifikaatiot

Saatavissa on erilaisia keitinmuunnelmia.

• A100: yksipolttiminen yksikkö
• A200: kaksipolttiminen yksikkö

Laitteesi tunnistamiseksi katso keittimen oikealla puolella tyyppikilvessä olevaa tuotenumeroa.

6.3 Käyttölaitteet

Käyttölaitteet laitteen käyttämiseen denaturoidulla spriillä (kuva 2, sivulla 3):

Nro Kuvaus

1 Säätönuppi, portaattomasti säädettävä Käännä myötäpäivään polttimen liekin suurentamiseksi

2 Kattilapidike (lisävaruste)

7 Keittimen asentaminen

VAROITUS! Laitetta saa käyttää vain ulkona.

Voit upottaa keittimen ulkokeittiösi työtasoon.

7.1 Asennuspaikan valitseminen

Noudata seuraavia ohjeita valitessasi laitteen asennuspaikan:

• Valitse laitteelle hyvin tuuletettu paikka ulkona.
  • Varmista vähimmäisetäisyys (kuva 5, sivulla 5)
• 50 mm sivu- ja takaseiniin
• 750 mm keittimen käämiosan ja keittimen yläpuolen vaakasuoran pinnan välillä
• Jos asennuspaikalla vetää, asenna lisäksi tuulesuojus.
• Keitintä ei saa asentaa ripustettujen kaappien alapuolelle.
  Muutoin syntyy palovamma- ja tulipalovaara kun kurkotat keittimen yli.
• Älä käytä keitintä räjähdysherkillä alueilla.

7.2 Keittimen asentaminen

HUOMAUTUS! Laitteen vaurioitumisen vaara!

Varmista ennen reikien poraamista, että poraaminen, sahaaminen ja viilaaminen ei vahingoita sähköjohtoja tai muita ajoneuvon osia.

▶Sahaa pöytätasoon nelikulmainen reikä (katso mitat seuraavasta taulukosta):

Malli	Mitat (L x S x K)
A100 255 x 150 x 340 mm
A200 485 x 150 x 340 mm

▶Avaa kansi ja ota kanisterit pois (katso kap. "Kanisterin ottaminen ulos" sivulla 123).
▶Avaa saranaosa keittimen takaosasta.
▶ Sijoita keitin kuvan mukaan: kuva 3, sivulla 4.
▶ Merkitse porauskohdat. Käytä saranan kiinnitysreikiä sapluunana.
▶Tee esiporaukset pöytätasoon merkittyihin kohtiin.
Kiinnitä keitin ruuvaamalla litteäkantaiset ruuvit kaikkien saranan reikien läpi (kuva 4 2, sivulla 4).
▶ Asenna magneettinen lukitsija reiän eteen (kuva 3 1, sivulla 4).
Sijoita B-1-luokan sammutin etäisyydelle, josta se voidaan tavoittaa.

8 Keittimen käyttäminen

8.1 Denaturoidun spriin täyttäminen

VAROITUS!

Polttoainetta ei saa koskaan kaataa polttimen aukkoon keittimen päällä (kuva 1, sivulla 3).

Liika täyttö, alkoholin läikyttäminen ja kuumat esineet voivat aiheuttaa vakavia palovammoja.

▶Sulje kaikki polttimet kiertämällä kiertopainike OFF-asentoon.
▶Varmista, että keitin on jäähtynyt huonelämpötilaan.
▶ Avaa keittimen kansi (kuva 6, sivulla 5).

Kanisterin ottaminen ulos

Käytön aikana joustava läppä (kuva 7 1, sivulla 6) sulkee turvasalvan aukon (kuva 7 2, sivulla 6).

▶ Paina läppää (kuva 8 1, sivulla 6) nuolen suuntaan ja käännä salpaa (kuva 8 2, sivulla 6) myötäpäivään (kuva 9, sivulla 6).
Kun läppä (kuva 10 1, sivulla 6) on pystysuorassa, paina sitä nuolen suuntaan.
√ Kanisteri on irrotettu.
▶Ota kanisteri ulos.

Spriin lisääminen

▶Tarkista kanisterin aukko ja varmista, että siinä ei näy liekkiä tai hehkua.
▶ Varmista ennen täyttämistä, että kanisteri on kyllin viileä pideltäväksi paljain käsin.
▶ Pidä kanisteria alas kallistettuna (kuva 11, sivulla 6).
▶ Lisää denaturoitu sprii kanisterin aukon lankaverkon läpi.
Kanisterin maksimitilavuutta 1,2 l ei saa ylittää.
Tarkasta polttoaineen määrä kääntämällä kanisteri pystysuoraan (kuva 12, sivulla 7).
Pidä se tässä asennossa 20 s varmistaaksesi, että sitä ei ole ylitäytetty. Lisäksi pääset näin vahingossa sattunen ylitäyttämisen yhteydessä eroon ylimääräisestä polttoaineesta.

√ Polttoaineen maksimitaso on saavutettu, kun polttoaine näkyy aukon alareunassa.

OHJE

Keitin toimii, vaikka kanisteria ei ole täytetty maksimimäärään.

▶Pyyhi mahdollisesti roiskunut sprii kanisterin ulkopuolelta.

Kanisterin asettaminen paikalleen

▶ Työnnä kanisteria laitteeseen rajoittimeen asti siten, että pidike lukitsee sen (kuva 13 1, sivulla 7).
Varmista pidike (kuva 14 1, sivulla 7) painamalla sitä nuolen suuntaan ja käännä samaan aikaan varmistinta (kuva 14 2, sivulla 7) vastapäivään, kunnes pidike (kuva 14 1, sivulla 7) lukittuu.

8.2 Keittimen sytyttäminen

HUOMIO!

Käytä sytyttämiseen ylipitkiä tulitikkuja tai sauvasytytintä.

Vedä kätesi heti pois, kun poltin on syttynyt.

▶Avaa säädin.
√Poltin on avattu.
▶ Sytytä keitin pitämällä ylipitkään tulitikkua tai sauvasytytintä polttimeen aukossa (kuva 15, sivulla 7).
▶Säädä liekki siten, että se ei ylety kattilan reunan yli.
▶Valitse haluttu tehoasetus säätönupin avulla.

OHJE

Jos keitin ei ole jäähtynyt edellisestä käytöstä, poltin saattaa syttyä mutta sammua välittömästi. Puhalla tässä tapauksessa ilmaa polittimen aukkoon höyryn hajottamiseksi.

Sytytä keitin myöhemmin yllä kuvatulla tavalla.

8.3 Liekin sammuttaminen

▶Käännä säätönuppi Pois-asentoon.
√Poltin on kiinni.
▶Odota noin viisi sekuntia.
Käännä säätönuppi maksimi-asentoon varmistaaksesi, että liekki on sammunut.

√Poltin on auki.

▶Käännä säätönuppi Pois-asentoon.

√Poltin on kiinni.

▶ Odota, että keitin on jäähtynyt kokonaan ennen lasikannen (lisävaruste) asettamista, jos sellainen on.

9 Keittimen puhdistaminen ja ylläpito

HUOMAUTUS!

Älä käytä puhdistamiseen teräviä tai kovia esineitä, koska se voi vahingoittaa laitetta.

▶Ota riti lä pois keittimen päältä.
▶Puhdista keittimen yläpinta. Poista erityisesti tahmea rasva ja öljy.
▶Älä koskaan puhdista keitintä höyrypuhdistimella.

10 Takuu

Laitetta koskee lakisääteinen takuuaika. Jos tuote sattuu olemaan viallinen, käänny oman ammattikauppiaasi tai maasi valmistajan toimipisteen puoleen (osoitteet käyt-töohjeen takasivulla).

Korjaus- ja takuukäsittelyä varten lähetä mukana seuraavat asiakirjat:

• kopio ostolaskusta, jossa näkyy ostopäivä,
• valitusperuste tai vikakuvaus.

11 Hävittäminen

▶Vie pakkausmateriaali mahdollisuuksien mukaan vastaavan kierrätysjätteen joukkoon.

Jos poistat tuotteen lopullisesti käytöstä, pyydä tietoa sen hävittämistä koskevista määräyksistä lähimmästä kierrätyskeskuksesta tai ammattiliikkeestäsi.

12 Tekniset tiedot

	Origo A100 Origo A200
Tuotenro: 9103303935 9103303937
Poltinten määrä: 1 2
Palamisen kesto: noin 4,5 h
Polttimen teho: 2000 W
Keittoaika 1 litralle vettä: 10 min
Kanisterin tilavuus: 1,2 l
Mitat (L x K x S):	270 x 160 x 365 mm	500 x 160 x 365 mm
Paino:	3,5 kg	7 kg
