BRUKSANVISNING Origo A100 DOMETIC

Läs igenom anvisningarna noga innan produkten tas i drift. Spara bruksanvisningen för senare bruk. Överlämna bruksanvisningen till den nya ägaren vid ev. vidareförsäljning.

Innehållsförteckning

1 Förklaring till symboler 95
2 Allmänna säkerhetsanvisningar 96
3 Leveransinnehåll 98
4 Tillbehör 98
5 Ändamålsenlig användning 99
6 Teknisk beskrivning. 99
7 Montering av köket....100
8 Använda köket 101
9 Rengöring och skötsel 104
10 Garanti....104
11 Avfallshantering....104
12 Teknisk data....105

1 Förklaring till symboler

WARNING!

Observera: Beaktas anvisningen ej kan det leda till dödsfara eller svåra skador.

AKTA!

Observera: Beaktas anvisningen ej kan det leda till kroppsskador.

OBSERVERA!

Om anvisningarna inte beaktas kan det leda till materialskador och produktens funktion kan påverkas negativt.

ANVISNING

Kompletterande information om användning av produkten.

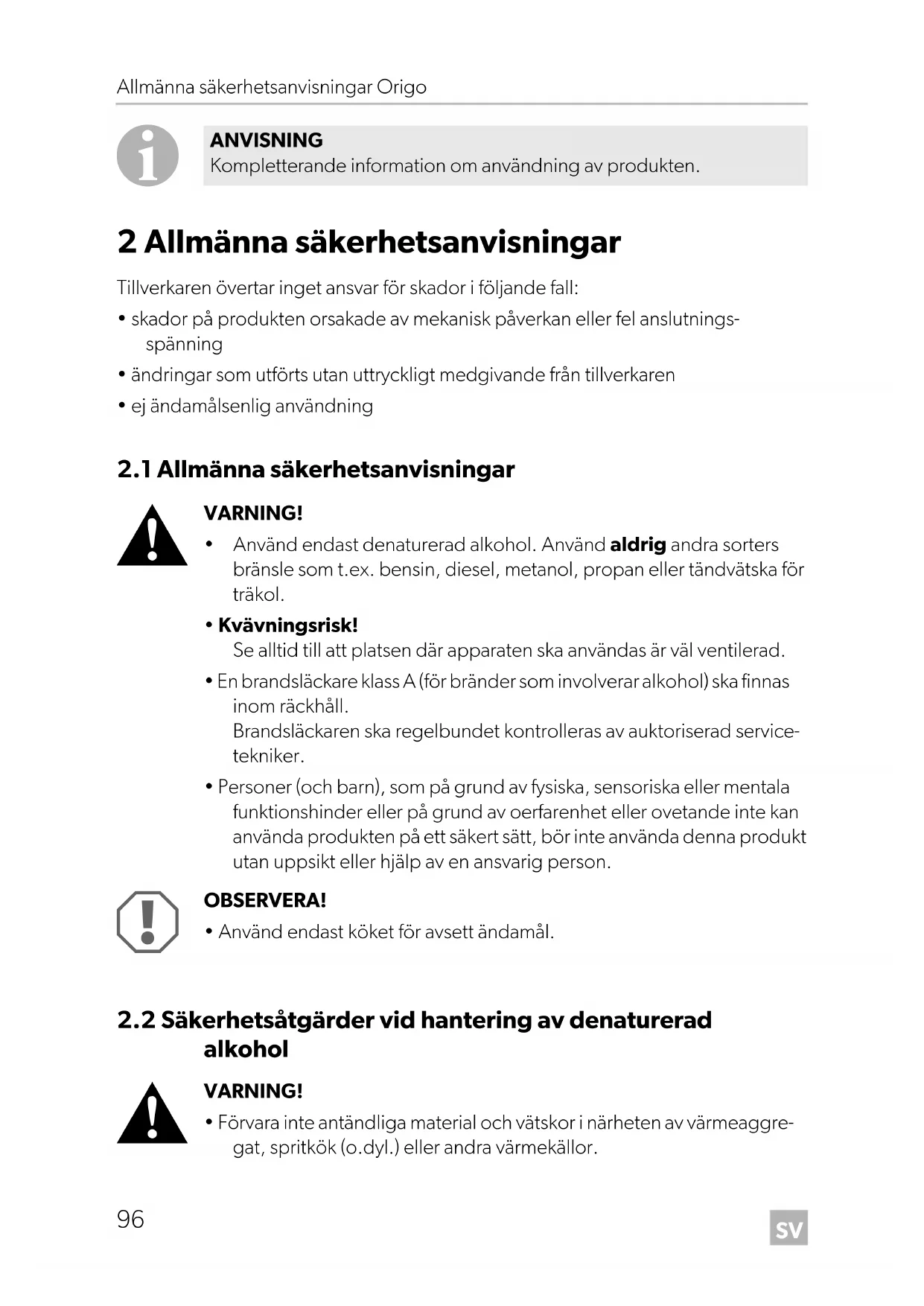

2 Allmänna säkerhetsanvisningar

Tillverkaren övertar inget ansvar för skador i följande fall:

• skador på produkten orsakade av mekanisk påverkan eller fel anslutningsspänning
• ändringar som utförts utan uttryckligt medgivande från tillverkaren
• ej ändamålsenlig användning

2.1 Allmänna säkerhetsanvisningar

WARNING!

• Använd endast denaturerad alkohol. Använd aldrig andra sorters bränsle som t.ex. bensin, diesel, metanol, propan eller tändvätska för träkol.
• Kvävningsrisk!
  Se alltid till att platsen där apparaten ska användas är väl ventilerad.
• En brandsläckare klass A (för bränder som involverar alkohol) ska finnas inom räckhåll.
  Brandsläckaren ska regelbundet kontrolleras av auktoriserad service- tekniker.
• Personer (och barn), som på grund av fysiska, sensoriska eller mentala funktionshinder eller på grund av oerfarenhet eller ovetande inte kan använda produkten på ett säkert sätt, bör inte använda denna produkt utan uppsikt eller hjälp av en ansvarig person.

OBSERVERA!

- Använd endast köket för avsett ändamål.

2.2 Säkerhetsåtgärder vid hantering av denaturerad alkohol

WARNING!

- Förvara inte antändliga material och vätskor i närheten av värmeaggregat, spritkök (o.dyl.) eller andra värmekällor.

• Förvara spriten i lämpliga behållare och på säkert avständ från köket.
• Undvik gnistbildning och öppna lågor där spriten förvaras eller fylls på i behållaren.
• Fyll aldrig på behållaren när den sitter i köket. Häll aldrig bränsle genom brännaröppningarna upptill på köket (bild 1, sida 3).
• Överfyllnad, utspilld sprit och heta föremål innebär brandrisk och risk för allvarliga brännskador.
• Denaturerad alkohol brinner med nästan osynlig låga; det kan därför uppstå mycket farliga situationer redan innan man blir medveten om faran.

OBSERVERA!

• Torka genast upp utspilld sprit; på så sätt förhindrar man att det börjar brinna okontrollerat.
• Rök inte under hanteringen med sprit eller när köket används.
• Fyll endast på behållaren till angiven max. mängd. Spriten expanderar i behållaren när den värms upp. För stor spritmängd kan leda till att det börjar brinna okontrollerat i köket.

2.3 Säker användning

AKTA!

• Använd långa tändstickor eller långa tändare för att tända brännaren. Dra genast undan handen när brännaren har tänts.
• Använd lämplig klädsel när du använder köket. Bär inte vida klädesplagg som kan fatta eld.

OBSERVERA!

• Låt köket svalna till omgivningstemperatur innan du tar i det.
• Se till att det inte finns stekfett, olja, alkoholiska lösningar, plastmaterial eller andra antändliga material (t.ex. gardiner, handdukar, köksredskap) i närheten.
• Använd inte kastruller eller stekpannor med slät botten och med större diameter än 23 cm (9"). Kastrullerna och stekpannorna ska vara så stora att de täcker värmeytan. Om man använder för små kastruller/stekpannor täcks inte hela värmeytan och det finns risk för antändning (t.ex. klädesplagg).

Kastruller/stekpannor med rätt storlek är även mer effektiva.

• Se till att kastrullerna och stekpannorna står säkert på köket när det används. Vi rekommenderar att kastrullhållare används (bild 2 2, sida 3, tillbehör).
• Låt aldrig kastrullhållarna sticka ut utanför kökets kant. Vrid alla handtag så att de pekar inåt, men inte ovanför brännarna. Detta minimerar risken för spill, antändning av brännbara material och/eller allvarliga brännskador.
• Var försiktig vid uppvärmning av fett eller olja. Fett och olja börjar brinna vid hög värme.
• Använd endast torra grytlappar för att förhindra ångbildning. Använd inte handdukar eller liknande material som kan fatta eld.
• Låt aldrig köket stå utan uppsikt när det används. Innehållet i kastrullen kan koka över och orsaka rök och brand.
• Ställ brännarens reglage (bild 2 1, sida 3) på av-läget innan kastrullen tas bort.
• A n v ä n d inte spisen som ett värmeelement.

3 Leveransinnehåll

• Kök
• Bruksanvisning

4 T i l l b e h ö r

Beskrivning Artikelnummer
A100 A200

Glaslock 9103303992	9103303991
Kastrullhållare		9103303982
Behållare		9103303993

5 Ändamålsenlig användning

WARNING!

Apparaten får endast användas utomhus.

Origo-spisar är icke trycksatta alkoholdrivna spisar. Använd endast spisen utomhus för att laga på.

6 Teknisk beskrivning

6.1 Funktion

Köket är tillverkat i rostfritt stål och fungerar enligt absorptionsprincipen. Behållaren rymmer 1,2 l. Denaturerad alkohol används som bränsle. Brännaren tänds med långa tändstickor eller andra lämpliga tändare.

Spritten absorberas av ett icke-antändligt material i behållaren. Köket har inga bränsleventiler eller bränsleledningar som kan bli otäta och det har inga komponenter som kräver regelbundet underhåll.

6.2 Varianter

Det finns olika varianter av köken.

• A100: enkelbrännare
• A200: dubbelbrännare

Artikelnumret finns på typskylten på kökets högra sida.

Reglage och tillbehör för användning med denaturerad alkohol (bild 2, sida 3):

Nr Beskrivning

1 Reglage, steglös inställning Vrid moturs för att öka brännarens låga

2 Kastrullhållare (tillbehör)

Apparaten får endast användas utomhus.

Spisen kan monteras på bänkskivan i ett utomhuskök.

7.1 Välja installationsplats

Beakta följande vid val av monteringsställe:

• Välj en plats utomhus med god ventilation för apparaten.
• Kontrollera att avståndet är minst (bild 5, sida 5)
• 50 mm till sido- och fondväggar
• 750 mm mellan spis-spiralelementet och den horisontella ytan ovanför spisen
• Om det drar på monteringsplatsen ska du montera på ett extra vindskydd.
• Installera inte spisen under skåp.
  Annars finns det risk att du bränner dig eller att det bryter ut eld när du sträcker dig över spisen.
• Använd inte apparaten på platser där det finns explosionsrisk.

7.2 Installera köket

OBSERVERA! Risk för skador på utrustningen!

Innan hålen borras: se till att inga kablar eller andra komponenter på fordonet kan skadas av borrning, sågning och filning.

▶Såga ut ett rektangulärt hål på arbetsskivan (mått, se nedanstående tabell):

Modell	Dimensioner (B x D x H)
A100 255 x 150 x 340 mm
A200 485 x 150 x 340 mm

▶Öppna ovandelen och tag bort behållarna (se kapitel "Ta ut behållaren" på sidan 102).
▶Öppna delen med gångjärn på kökets baksida.
▶ Placera köket enligt bild 3, sida 4.
Markera borrhålen. Använd hålen i gångjärnet som en mall.
▶Förborra hålen på arbetsskivan enligt markeringarna.
Montera köket genom att skruva in skruvar med platt huvud i varje hål i gångjärnet (bild 4 2, sida 4).
▶ Installera magnetlåset framför öppningen (bild 3 1, sida 4).
▶En brandsläckare klass B-1 ska finnas inom räckhåll.

8 A n v ä n d a k

8.1 Fylla på denaturerad alkohol

WARNING!

Häll aldrig ned bränsle genom brännaröppningarna högst upp på spisen (bild 1, sida 3).

Om man fyller på för mycket, spiller alkohol eller använder heta föremål kan man drabbas av allvarliga brännskador.

▶Vrid kontrollratten till OFF-läget för att stänga av alla brännare.
▶Kontrollera att spisen har svalnat och uppnått rumstemperatur.
▶ Öppna spisens överdel (bild 6, sida 5).

Ta ut behållaren

I driftläget är den flexibla haken (bild 7 1, sida 6) fastlåst i säkerhetsspakens ursparning (bild 7 2, sida 6).

▶ Skjut haken (bild 8 1, sida 6) i pilriktningen och vrid spaken (bild 8 2, sida 6) medurs (bild 9, sida 6).
När haken (bild 10 1, sida 6) är i lodrätt läge ska du skjuta den i pilriktningen.

√Behållaren lossnar.

▶Ta ut behållaren.

Fyll på med t-sprit

▶Kontrollera behållarens öppning så att det inte finns någon låga eller glöd.
Se till att behållaren är nog kall för att hållas i din bara hand innan du fyller på den.
▶ Håll behållaren nedåtlutande (bild 11, sida 6).
▶Fyll på denaturerad alkohol i behållaren genom trådgallret. Fyll aldrig på mer än 1,2 l.
Kontrollera bränslenivån genom att luta behållaren vertikalt (bild 12, sida 7). Håll den i detta läge i 20 sekunder för att säkerställa att inte för mycket bränsle har fyllts på. Om det finns för mycket bränsle i behållaren rinner det ut nu.

√Max. nivån har nätts när bränslet syns nedtill i öppningen.

ANVISNING

Köket fungerar som det ska även om man inte fyller på max. mängd.

▶Torka bort utspilld sprit från behållarens utsida.

Sätt in behållaren

▶ Skjut in behållaren så längt det går, så att den låses av hållaren (bild 13 1, sida 7).
För att säkra hållaren (bild 14 1, sida 7) tryck den i pilens riktning och vrid samtidigt säkringen (bild 14 2, sida 7) moturs tills hållaren hakar (bild 14 1, sida 7) fast.

8.2 Tända köket

AKTA!

Använd extra långa tändstickor eller stavformade tändare för att tända brännaren.

Dra genast undan handen när brännaren har tänts.

▶Skruva på reglaget.
√ Brännaren är öppen.
Tänd köket genom att hålla en extra lång tändsticka eller en stavformad tändare mot brännaröppningen (bild 15, sida 7).
▶Justera lågan så att den inte sträcker sig utanför kastrullens kant.
▶Välj önskat effektläge med reglaget.

ANVISNING

Om köket inte har svalnat sedan det senaste användningstillfället kan det hända att brännaren tänds och sedan genast släcks igen. Blås då luft mot brännaröppningen för att skingra ångan.

Tänd sedan köket enligt ovanstående beskrivning.

8.3 Släcka lågan

▶Vrid reglaget till av-läget.
√ Brännaren är stängd.
▶Vänta ungefär fem sekunder.
▶Vrid reglaget till läget max. för att kontrollera att lågan är släckt.
√ Brännaren är öppen.
▶Vrid reglaget till av-läget.
√ Brännaren är stängd.
I förekommande fall, vänta tills köket har svalnat innan du stänger glaslocket (tillbehör).

9 Rengöring och skötsel

OBSERVERA!

Använd inga vassa eller hårda föremål för att rengöra köket - det kan skada utrustningen.

▶Ta bort gallret på kökets ovansida.
Rengör kökets ovansida. Var särskilt noga med att avlägsna fastsittande stekfett och olja.
▶Använd aldrig en ångrengörare för att rengöra köket.

10 Garanti

Den lagstadgade garantitiden gäller. Om produkten är defekt: kontakta återförsäljaren eller tillverkarens kontor i ditt land (adresser, se bruksanvisningens baksida).

Vid reparations- resp. garantiärenden ska följande skickas med:

• en kopia på fakturan med inköpsdatum,
• en reklamationsbeskrivning/felbeskrivning.

11 Avfallshantering

▶Lämna om möjligt förpackningsmaterialet till återvinning.

När produkten slutgiltigt tas ur bruk: informera dig om gällande bestämmelser hos närmaste återvinningscentral eller hos återförsäljaren.

12 Teknisk data

	Origo A100 OrigoA200
Artikelnummer: 9103303935	9103303937
Antal brännare: 1 2
Bränntid: ung. 4,5 h
Brännareffekt: 2000 W
Kokningstid för 1 l vatten: 10 min
Behållarvolym: 1,2 l
Dimensioner (B x H x D):	270 x 160 x 365 mm	500 x 160 x 365 mm
Vikt:	3,5 kg	7 kg
