GEBRUIKSAANWIJZING Origo A100 DOMETIC

Gebruiksaanwijzing....74

DA

Spritkoger

Lees deze handleiding voor de ingebruikneming zorgvuldig door en bewaar hem. Geef de handleiding bij het doorgeven van het product aan de gebruiker.

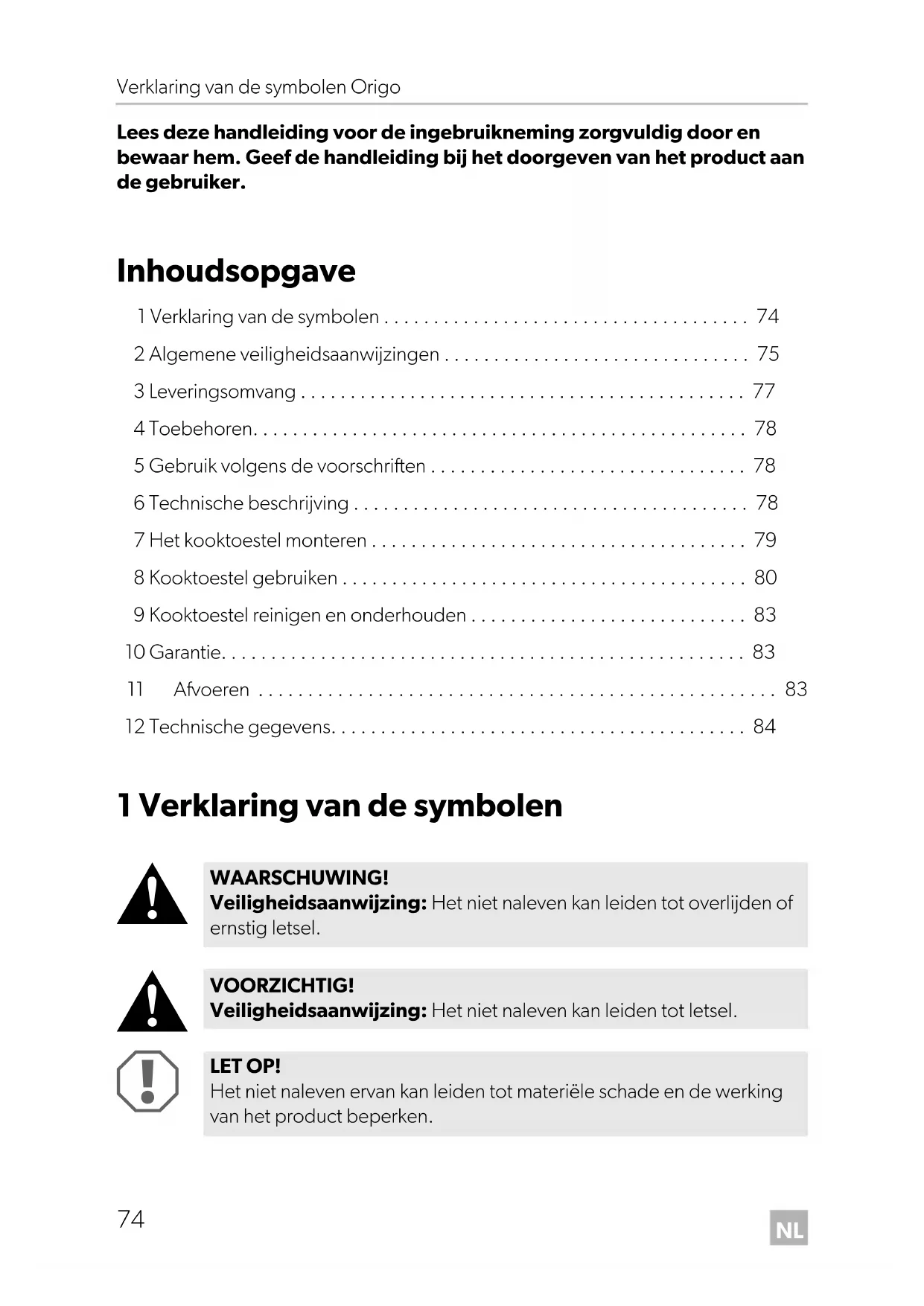

Inhoudsopgave

1 Verklaring van de symbolen 74
2 Algemene veiligheidsaanwijzingen 75
3 Leveringsomvang 77
4 Toebehoren....78
5 Gebruik volgens de voorschriften 78
6 Technische beschrijving 78
7 Het kooktoestel monteren 79
8 Kooktoestel gebruiken 80
9 Kooktoestel reinigen en onderhouden 83
10 Garantie....83
11 Afvoeren 83
12 Technische gegevens.... 84

1 Verklaring van de symbolen

WAARSCHUWING!

Veiligheidsaanwijzing: Het niet naleven kan leiden tot overlijden of ernstig letsel.

VOORZICHTIG!

Veiligheidsaanwijzing: Het niet naleven kan leiden tot letsel.

LET OP!

Het niet naleven ervan kan leiden tot materiële schade en de werking van het product beperken.

INSTRUCTIE

Aanvullende informatie voor het bedienen van het product.

2 Algemene veiligheidsaanwijzingen

De fabrikant kan in de volgende gevallen niet aansprakelijk worden gesteld voor schade:

• beschadiging van het product door mechanische invloeden en verkeerde aansluitspanning
• veranderingen aan het product zonder uitdrukkelijke toestemming van de fabrikant
• gebruik voor andere dan de in de handleiding beschreven toepassingen

2.1 Algemene veiligheid

WAARSCHUWING!

• Gebruik uitsluitend spiritus. Gebruik geen andere brandstoffen zoals benzine, diesel, methanol, propaan of aanmaakvloeistof voor houtskool.
• Verstikkingsgevaar!
  Voordat u het toestel in gebruik neemt, dient u voor voldoende ventilatie in de ruimte te zorgen.
• Plaats een brandblusser (voor alcoholbrand) van klasse A in de buurt. Zorg ervoor dat de brandblusser regelmatig door een bevoegd persoon wordt gecontroleerd.
• Personen (ook kinderen) die door hun fysieke, sensorische of geestelijke vaardigheden, of hun onervarenheid of onwetendheid niet in staat zijn om het product veilig te gebruiken, mogen dit niet zonder toezicht of instructie door een verantwoordelijke persoon doen.

LET OP!

- Gebruik het kooktoestel alleen volgens de bestemming.

2.2 Veiligheidsmaatregelen bij gebruik van spiritus

WAARSCHUWING!

• Houd ontvlambare stoffen uit de buurt van verwarmings- en kooktoestellen en andere licht- en warmtebronnen.
• Bewaar spiritus uitsluitend in geschikte verpakkingen en op voldoende afstand van het kooktoestel.
• Verwijder alle vonk- of vuurbronnen van plaatsen waar de spiritus wordt bewaard of gevuld.
• Vul de tanks nooit terwijl deze zich nog in het kooktoestel bevinden. Giet nooit brandstof door de pitopeningen op het bovendeel van het kooktoestel (afb. 1, pagina 3).
• Overmatige of gemorste spiritus en hete voorwerpen kunnen ernstige brandwonden veroorzaken.
• Spiritus brandt met een vrijwel onzichtbare vlam, zodat er grote schade kan ontstaan voordat u het gevaar opmerkt.

LET OP!

• Dweil gemorste spiritus meteen op om een oncontroleerbare brand te voorkomen.
• Rook niet als u de spiritus gebruikt of als u het kooktoestel bedient.
• Vul de tank enkel tot het maximale volume. Spiritus zet uit in de tank als deze verwarmd. Overstromende spiritus kan oncontroleerbaar vuur in het kooktoestel veroorzaken.

2.3 Het toestel veilig bedienen

VOORZICHTIG!

• Gebruik lange lucifers om de pit aan te steken. Trek uw hand snel weg zodra de pit ontvlamt.
• Draag geschikte kleding wanneer u het kooktoestel gebruikt. Draag geen losse kleding die vuur kan vatten.

LET OP!

• Laat het kooktoestel afkoelen tot de omgevingstemperatuur voordat u het aanraakt met blote handen.
• Houd de ruimte om het kooktoestel en de onderdelen vrij van vet, alcoholische vloeistoffen, kunststoffen of ontvlambare doeken (bijvoorbeeld gordijnen, vaatdoeken, keukenmachines).

- Gebruik alleen pannen met een vlakke bodem en met een maximale diameter van 23 cm (9"). De pannen moeten voldoende groot zijn om het verwarmingselement te bedekken. Door het gebruik van te kleine pannen is een gedeelte van het verwarmingselement toegankelijk voor directe aanraking en dat kan leiden tot het verbranden van de kleding. Het gebruik van voldoende grote pannen is bovendien efficiënter

- Zorg ervoor dat de pannen veilig staan. Het gebruik van panhouders wordt aanbevolen (afb. 2, 2, pagina 3, toebehoren).

- Zorg ervoor dat de pangrepen niet uitsteken buiten het oppervlak van het kooktoestel. Draai de pangrepen naar binnen, maar niet zover dat ze boven andere pitten staan. Hiermee houdt u de kans op morsen, ontvlammen van brandbare materialen en/of ernstige brandwonden zo klein mogelijk.

- Wees voorzichtig als u vet of olie verwarmt. Vet en olie kunnen vuur vatten wanneer ze aan grote hitte blootgesteld worden.

- Gebruik alleen droge pannenlappen om stoomvorming te voorkomen. Gebruik geen handdoeken of dergelijke in plaats van pannenlappen, aangezien deze vlam kunnen vatten.

- Laat het kooktoestel nooit onbeheerd achter wanneer u aan het koken bent. Overkokende pannen kunnen rook en brand veroorzaken.

- Draai de pitknop (afb. 2 1, pagina 3) uit voordat u de pan verwijdert. - Gebruik het kooktoestel niet als verwarming.

3 L e v e r i n g s

• Kooktoestel
• Bedieningshandleiding

4 T o e b e h o r

Beschrijving Itemnr.

	A100 A200
Glasdeksel	9103303992	9103303991
Panhouder	9103303982
Tank	9103303993

5 Gebruik volgens de voorschriften

WAARSCHUWING!

Het toestel mag alleen buiten worden gebruikt.

Origo kooktoestellen zijn sprituskooktoestellen. Het kooktoestel mag uitsluitend buiten voor het bereiden van maaltijden worden gebruikt.

6 Technische beschrijving

6.1 Werking

Het kooktoestel is gemaakt van roestvrij staal en maakt gebruikt van het absorptie-principe. De tank heeft een volume van 1,2 l. Als brandstof wordt spiritus gebruikt. De brander wordt met lange lucifers of een aansteker aangestoken.

Spiritus wordt geabsorbeerd door niet ontvlambaar materiaal in de tank. Het toestel is niet uitgerust met een brandstofventiel of brandstofleidingen, die kunnen lekken, of met andere soortgelijke componenten die regelmatig moeten worden onderhouden.

6.2 Specificatie voor toestelvarianten

Er zijn verschillende uitvoeringen van het kooktoestel verkrijgbaar.

• A100: met één pit
• A200: met twee pitten

Voor de identificatie van uw toestel zie het itemnummer op het typeplaatje aan de onderkant van het kooktoestel.

6.3 Bedieningselementen

Bedieningselementen voor het gebruik met spiritus (afb. 2, pagina 3):

Nr. Beschrijving

1 Bedieningsknop, traploos instelbaar Draai deze tegen de klok in om de pitvlam te vergroten

2 Panhouder (toebehoren)

7 Het kooktoestel monteren

WAARSCHUWING!

Het toestel mag alleen buiten worden gebruikt.

U kunt het kooktoestel boven in het aanrecht van uw buitenkeuken installeren.

7.1 Installatieplaats kiezen

Neem bij de keuze van de installatieplaats het volgende in acht:

• Kies een goed geventileerde buitenlocatie voor het toestel.
  • Zorg voor een minimumafstand (afb. 5, pagina 5) van

• 50 mm tot de wanden rondom

• 750 mm tussen het spoelelement van het kooktoestel en het horizontale oppervlak boven het kooktoestel

• Als er te veel wind is op de plaats van installatie, een extra windbescherming aanbrengen.

• Installeer het kooktoestel niet onder hangkastjes.

Anders bestaat gevaar voor verbranding en vuur boven het kooktoestel.

- Gebruik het toestel niet in explosieve omgevingen.

7.2 Kooktoestel installeren

LET OP! Gevaar voor beschadiging van het toestel!

Voordat u gaten gaat boren, controleert u eerst of er geen elektrische kabels of andere voertuigonderdelen kunnen worden beschadigd door boren, zagen of vullen.

▶Snij een vierkant gat in het aanrecht (voor afmetingen, zie de tabel hieronder):

Model Afmeting (b x d x h)

A100 255 × 150 × 340 mm

A200 485 × 150 × 340 mm

▶ Open het bovendeel en verwijder de tanks (zie hoofdstuk „Brandstofhouder eruit nemen“ op pagina 81).
▶Open het scharnierelement aan de achterzijde van het kooktoestel.
▶ Plaats het kooktoestel zoals weergegeven in afb. 3, pagina 4.
▶Markeer de boorgaten. Gebruik de bevestigingsgaten in de scharnier als sjabloon.
▶Boor de gaten in het aanrecht op de markeringen.
Bevestig het kooktoestel door platkop-schroeven door elk boorgat in de scharnier (afb. 4 2, pagina 4) te schroeven.
▶ Installeer de magnetische sluiting aan de voorkant van de uitsparing (afb. 3 1, pagina 4).
▶Plaats een brandblusser van klasse B-1 in de buurt.

8 Kooktoestel gebruiken

8.1 Spiritus vullen

WAARSCHUWING!

Vul in geen geval brandstof in de branderopeningen boven in het kooktoestel (afb. 1, pagina 3).

Overvullen, gemorste alcohol en hete objecten kunnen leiden tot ernstige brandwonden.

▶ Draai de regelknop in stand UIT om alle branders te af te sluiten.
▶ Controleer of het kooktoestel tot omgevingstemperatuur is afgekoeld.
▶ Open de bovenzijde van het kooktoestel (afb. 6, pagina 5).

Brandstofhouder eruit nemen

In bedrijfmodus is de flexibele sluiting (afb. 7 1, pagina 6) vergrendeld in de veiligheidshendel (afb. 7 2, pagina 6).

▶ Duw de sluiting (afb. 8 1, pagina 6) in pijlrichting en draai de hendel (afb. 8 2, pagina 6) rechtsom (afb. 9, pagina 6).
▶ Als de sluiting (afb. 10 1, pagina 6) verticaal is, deze in pijlrichting duwen.
√De brandstofhouder is los.
▶Neem de brandstofhouder eruit.

Brandspiritus vullen

▶Controleer de tankopening op vuur of gloeien.
Zorg ervoor dat de tank voldoende is afgekoeld om vast te pakken met de blote handen voordat u begint met vullen.
▶ Kantel de tank omlaag (afb. 11, pagina 6).
Giet de bandspiritus door het draadgaas in de opening van de tanks. Het maximale volume per tank mag niet worden overschreden 1,2 l.
▶ Controleer het brandstofpeil door de tank verticaal op te tillen (afb. 12, pagina 7).
Houd hem gedurende 20 s in deze positie en controleer of hij niet te vol is. Bovendien kunt u, als de tank per ongeluk te vol is, de overmatige brandstof verwijderen.

√Het maximale brandstofpeil is bereikt als de brandstof te zien is aan de onderzijde van de opening.

INSTRUCTIE

Het kooktoestel werkt ook als de tank niet is gevuld tot het maximale volume.

▶ Veeg eventueel gemorste spiritus van de buitenkant van de tank.

Tank inzetten

▶ Schuif de tank tot aan de aanslag in het toestel zodat de houder hem vergrendelt (afb. 13 1, pagina 7).
▶ Voor het vastzetten van de houder (afb. 14 1, pagina 7) drukt u hem in de richting van de pijl en draait u tegelijk de zekering (afb. 14 2, pagina 7) tegen de klok in tot de houder (afb. 14 1, pagina 7) vastklikt.

8.2 Het kooktoestel aansteken

VOORZICHTIG!

Gebruik voor het aansteken extra grote lucifers of een staafaansteker. Trek uw hand snel terug op het moment dat de brander is aangestoken.

▶ Draai de regelaar open.
√De brander is geopend.
▶ Steek het kooktoestel aan door een extra lange lucifer of een staafaansteker aan de branderopening te houden (afb. 15, pagina 7).
▶Stel de vlam zo in dat deze niet voorbij de rand van de pan komt.
▶Stel het gewenste vermogen in met de bedieningsknop.

INSTRUCTIE

Als het kooktoestel nog niet is afgekoeld van het vorige gebruik, kan de pit ontvlammen maar meteen weer uitgaan. Blaas in dat geval lucht in de pitopening om de stoom te verwijderen.

Vervolgens steekt u het kooktoestel aan zoals hierboven beschreven.

8.3 Vlam doven

▶ Draai de bedieningsknop in de uit-positie.
√De pit is dicht.
▶Wacht ongeveer vijf seconden.
Draai de bedieningsknop in de maximale positie om de vlam te doven.

√De pit is geopend.

▶ Draai de bedieningsknop in de uit-positie.

√De pit is gesloten.

▶ Als het nodig is wacht u tot het kooktoestel volledig is afgekoeld voordat u de glasdeksel (toebehoren) verschuift.

9 Kooktoestel reinigen en onderhouden

LET OP!

Gebruik geen scherpe of harde voorwerpen voor de reiniging. Deze kunnen het toestel beschadigen.

▶Verwijder het rooster van het bovendeel van het kooktoestel.
▶ Reinig het bovendeel van het kooktoestel. Verwijder vooral aangekoekt vet en olie.
- Gebruik geen stroomreiniger voor het reinigen van het kooktoestel.

10 Garantie

De wettelijke garantieperiode is van toepassing. Als het product defect is, wendt u zich tot uw speciaalzaak of tot het filiaal van de fabrikant in uw land (adressen zie achterkant van de handleiding).

Voor de afhandeling van de reparatie of garantie dient u de volgende documenten mee te sturen:

• een kopie van de factuur met datum van aankoop,
• reden van de klacht of een beschrijving van de storing.

11 Afvoeren

▶Laat het verpakkingsmateriaal indien mogelijk recyclen.

Als u het product definitief buiten bedrijf stelt, informeer dan bij het dichtstbijzijnde recyclingcentrum of uw speciaalzaak naar de betreffende afvoervoorschriften.

	Origo A100 Origo A200
Itemnr.: 9103303935 910330	3937
Aantal pitten: 1 2
Brandtijd: ongeveer 4,5 uur
Vermogen van de brander: 2000 W
Kooktijd voor 1 l water: 10 min
Tankvolume: 1,2 l
Afmeting (b x h x d):	270 x 160 x 365 mm	500 x 160 x 365 mm
Gewicht:	3,5 kg	7 kg
