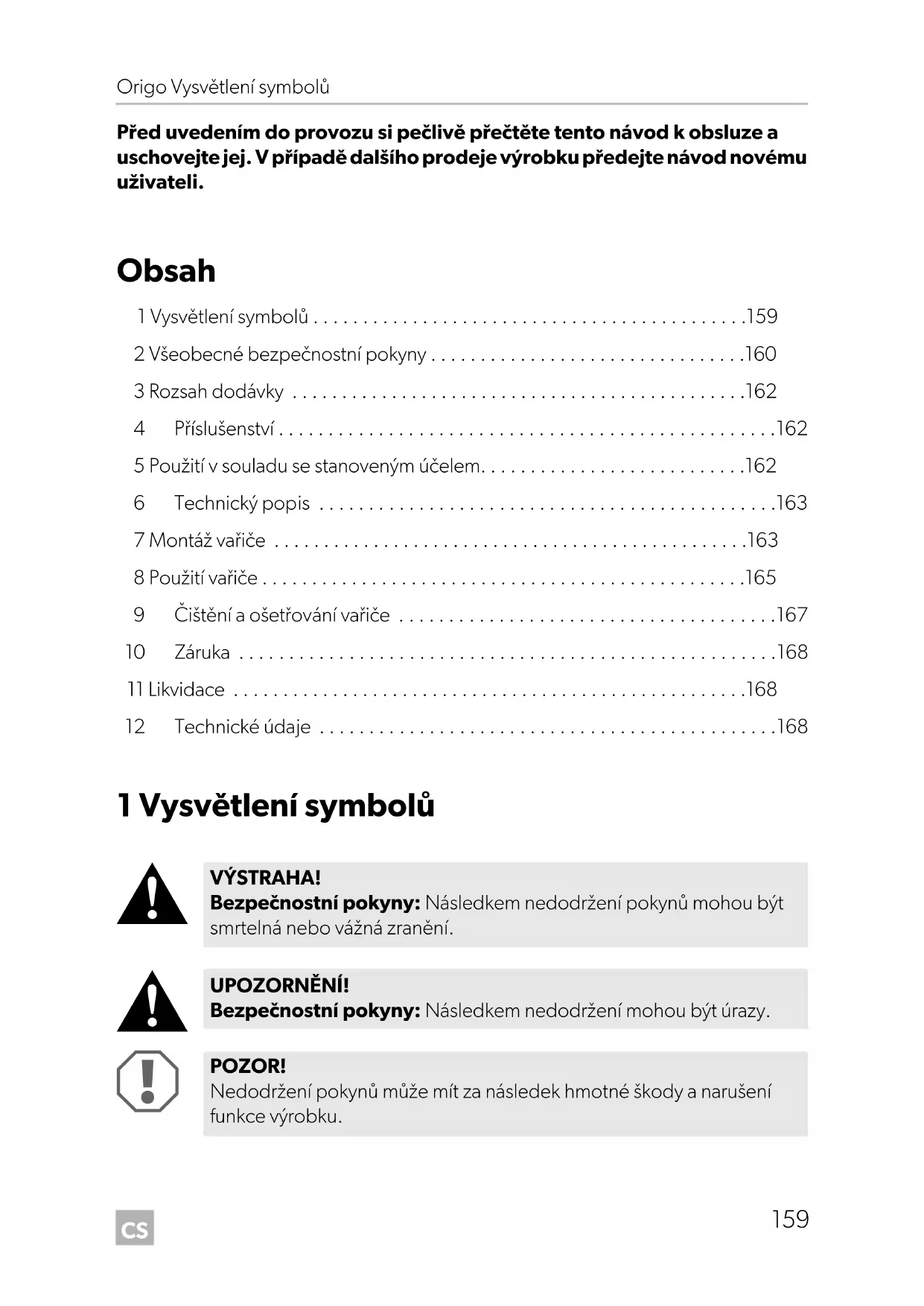

Před uvedením do provozu si pečlivě přečtěte tento návod k obsluze a

uschovejte jej. V případě dalšího prodeje výrobku předejte návod novému

1 Vysvětlení symbolů . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .159

2 Všeobecné bezpečnostní pokyny . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .160

3 Rozsah dodávky . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .162

4 Příslušenství . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .162

5 Použití v souladu se stanoveným účelem. . . . . . . . . . . . . . . . . . . . . . . . . . .162

7 Montáž vařiče . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .163

9 Čištění a ošetřování vařiče . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .167

11 Likvidace . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .168

1 Vysvětlení symbolů

Bezpečnostní pokyny: Následkem nedodržení pokynů mohou být

smrtelná nebo vážná zranění.

Bezpečnostní pokyny: Následkem nedodržení mohou být úrazy.

Nedodržení pokynů může mít za následek hmotné škody a narušení

2 Všeobecné bezpečnostní pokyny

V následujících případech nepřebírá výrobce žádné záruky za škody:

• Poškození výrobku působením mechanických vlivů a chybného připojovacího

• Změna výrobku bez výslovného souhlasu výrobce

• Použití k jiným účelům, než jsou popsány v tomto návodu

2.1 Základní bezpečnost

• Používejte výlučně líh. Nepoužívejte žádná jiná paliva, jako benzin,

motorovou naftu, metan, propan nebo zapalovače grilu.

• Nebezpečí udušení!

Postarejte se před zapnutím zařízení o to, aby byl prostor dobře

• Umístěte v dosahu hasicí přístroj třídy A (pro požáry lihu).

Zajistěte, aby hasicí přístroj kontroloval v pravidelných intervalech

• Osoby (včetně dětí), které na základě svých fyzických, smyslových

a duševních schopností nebo nezkušenosti či neznalosti nejsou

schopny produkt bezpečně používat, by tento produkt neměly

používat bez dohledu nebo instrukcí odpovědné osoby.

• Vařič používejte pouze v souladu s jeho určením.

2.2 Bezpečnost při zacházení s technickým lihem

• Topná a varná zařízení udržujte z dosahu hořlavých materiálů a jiných

zdrojů světla a tepla.

• Technický líh skladujte pouze ve vhodných nádobách a v dostatečné

vzdálenosti od vařiče.

POZNÁMKA Doplňující informace týkající se obsluhy výrobku.

Origo-A100-A200--O-16s.book Seite 160 Freitag, 18. Mai 2018 10:40 10CS Origo Všeobecné bezpečnostní pokyny

• Odstraňte veškeré zdroje jisker nebo plamenů na místě skladování

• Nikdy neplňte nádrže hořáku ve vařiči. Nikdy neplňte líh otvory hořáku

vkrytu(obr.1, strana 3).

• V důsledku přeplnění nebo rozlití technického lihu, jakož i horkými

předměty může dojít k vážným popáleninám.

• Jelikož líh hoří téměř neviditelným plamenem, mohou vzniknout

značné škody předtím, než zpozorujete nebezpečí.

• Rozlitý líh okamžitě setřete, abyste odstranili nebezpečí požáru.

• Nekuřte při manipulaci s lihem nebo při provozu vařiče.

• Naplňte nádrž hořáku jen po maximální plnicí množství. Zahřátý

technický líh se v nádrži hořáku rozpíná. Přetečený technický líh

způsobuje nekontrolovatelné hoření ve vařiči.

2.3 Bezpečnost při provozu zařízení

• Používejte dlouhé zápalky nebo vhodné zapalovače.

Stáhněte ruku rychle zpět, jakmile zapálíte hořák.

• Při používání vařiče noste vhodné oblečení.

Nenoste volné visící části oděvu, které by mohly být zachyceny

• Před dotykem vařiče holýma rukama nechte vařič ochladit na okolní

• Udržujte prostředí kolem vařiče bez výskytu tuků, alkoholických

substancí, plastů a hořlavých materiálů (například záclony, ručníky,

• Používejte pouze hrnce a pánve s rovným dnem a průměrem maxi-

málně 23 cm (9 palců). Hrnce a pánve by měly být tak velké, aby

zakryly topný článek. Pokud se používá příliš malý hrnec nebo příliš

malá pánev, zůstává část topného článku volná, což může vést ke

vznícení částí oděvu.

Kromě toho zlepšují hrnce a pánve správné velikosti hospodárnost.

• Dávejte při vaření pozor na to, aby hrnce a pánve bezpečně stály.

Doporučujeme používání držáku hrnců (obr. 2 2, strana 3, Příslu-

Origo-A100-A200--O-16s.book Seite 161 Freitag, 18. Mai 2018 10:40 10CS Rozsah dodávky Origo

• Nedovolte nikdy, aby úchyty hrnců nebo pánví vyčnívaly přes vařič.

Otočte úchyty směrem dovnitř, avšak tak, aby se nenacházely nad

jinými hořáky. Tím se sníží nebezpečí rozlití, vznícení hořlavých látek

• Při rozpalování tuku nebo oleje postupujte velmi opatrně. Tuk a olej se

mohou při vysokém žáru vznítit.

• Použijte pouze suché chňapky, abyste zabránili tvorbě páry. Nepouží-

vejte namísto chňapek ručníky aj., protože by se mohly vznítit.

• Nikdy neprovozujte vařič bez dozoru. Kypící hrnce mohou způsobit

vznik kouře a požárů.

• Před sundáním hrnce resp. pánve nastavte regulátorobr. 2 1,

• Nepoužívejte přístroj k vytápění.

5 Použití v souladu se stanoveným účelem

Vařiče Origo jsou beztlakové lihové vařiče. Smí být používány pouze venku pro účely

přípravy potravin. Popis Č. výr.A100 A200Skleněný kryt 9103303992 9103303991Držák hrnců 9103303982Nádrž náhradního hořáku 9103303993 VÝSTRAHA!

Zařízení se smí používat pouze venku.

Origo-A100-A200--O-16s.book Seite 162 Freitag, 18. Mai 2018 10:40 10CS Origo Technický popis

Vařič je vyroben z ušlechtilé oceli a pracuje na absorpčním principu. Nádrž hořáku

obsahuje 1,2 l. Jako palivo se používá technický líh. Hořák se zapaluje dlouhými

zápalkami nebo vhodným zapalovačem.

Technický líh se absorbuje v nádrži hořáku z nehořlavého materiálu. Přístroj nemá

žádný ventil paliva a žádné vedení paliva, které by mohlo být netěsné, nebo jiné

podobné součásti, které by vyžadovaly pravidelnou údržbu.

6.2 Specifikace variant přístroje

Vařič je k dostání v různých provedeních.

• A100: Vařič s jedním hořákem

• A200: Vařič s dvěma hořáky

Typ Vašeho zařízení můžete zjistit z čísla výrobku, které je uvedeno na typovém štítku

Ovládací prvky pro provoz s technickým lihem (obr. 2, strana 3):

Vařič lze zabudovat do pracovní desky venkovní kuchyně. Č. Popis1 Regulátor, plynule nastavitelnýOtáčením proti směru hodinových ručiček se plamen zvětšuje.2 Držák hrnců (Příslušenství) VÝSTRAHA!

Zařízení se smí používat pouze venku.

Origo-A100-A200--O-16s.book Seite 163 Freitag, 18. Mai 2018 10:40 10CS Montáž vařiče Origo

7.1 Výběr montážního místa

Při výběru místa instalace dodržujte následující pokyny:

• Vyberte pro přístroj dobře větrané místo venku.

• Zajistěte minimální vzdálenost (obr. 5, strana 5)

– 50 mm po stranách a od stěn

– 750 mm mezi cívkou a vodorovným povrchem nad vařičem

• Pokud je v místě montáže průvan, připojte další větrný chránič .

• Vařič neinstalujte pod zavěšené skříňky

Jinak riskujete popáleniny a požár, když budete něco brát nad vařičem.

• Neprovozujte přístroj v prostorách s nebezpečím výbuchu.

7.2 Zabudování vařiče

➤ Vyřežte pravoúhlý otvor v pracovní desce (rozměry viz následující tabulka):

➤ Otevřete vařič a vyjměte nádrže hořáků (viz kap. „Vyjmutí kanistru“ na stranì 165).

➤ Otevřete díl se závěsem nacházející se vzadu na vařiči.

➤ Postavte vařič podle obr. 3, strana 4.

Použijte otvory v závěsu jako šablonu.

➤ Předvrtejte vyznačené otvory do pracovní desky.

➤ Upevněte vařič šrouby se zápustnou hlavou skrz všechny otvory závěsu

(obr. 4 1, strana 4).

➤ Umístěte magnetický uzávěr před vyhloubení (obr. 3 1, strana 4).

➤ Umístěte v dosahu hasicí přístroj třídy B-1.

POZOR! Nebezpečí poškození přístroje!

Ujistěte se před umístěním otvorů, že se nepoškodí vrtáním, řezáním

a pilováním žádné elektrické kabely nebo jiné díly vozidla.

Model Rozměry (šxhxv)

A100 255 x 150 x 340 mm

8.1 Naplnění technického lihu

➤ Otočte ovládací knoflík do vypnuté polohy, aby se zavřely všechny hořáky.

➤ Zajistěte, aby vařič vychladl na pokojovou teplotu.

➤ Otevřete horní stranu hořáku (obr. 6, strana 5).

V provozním režimu je pružný háček (obr. 7 1, strana 6) zaháknutý v řezu bezpeč-

nostní páčky (obr. 7 2, strana 6).

➤ Zatlačte háček (obr. 8 1, strana 6) ve směru šipky a otočte páčku (obr. 8 2,

strana 6) ve směru hodinových ručiček (obr. 9, strana 6).

➤ Když je háček (obr. 0 1, strana 6) ve svislé poloze, zatlačte ho ve směru šipky.

✓ Kanistr je uvolněný.

➤ Vytáhněte kanistr.

Naplnění technického lihu

➤ Zkontrolujte otvor nádrže a ubezpečte se, že nehoří ani není rozpálený.

➤ Ubezpečte se před plněním, že nádrž hořáku je dostatečně studená a to tak, že

ji můžete držet holýma rukama.

➤ Držte nádrž hořáku (obr. a, strana 6) skloněnou dolů.

➤ Naplňte technický líh přes drátěné pletivo do otvoru nádrže hořáku.

Nesmí se překročit maximální plnicí množství 1,2 l pro jednu nádrž hořáku.

Nikdy nenalévejte palivo otvory hořáku v horní části vařiče (obr. 1,

Přeplnění vylití alkoholu a horké předměty mohou způsobit vážné popá-

Origo-A100-A200--O-16s.book Seite 165 Freitag, 18. Mai 2018 10:40 10CS Použití vařiče Origo

➤ Zkontrolujte přípustné plnicí množství tak, že nádrž hořáku přidržíte kolmo dolů

Držte ji 20 s v této poloze, abyste zajistili, že nebyla přeplněná. Kromě toho

odstraňte přebytečný technický líh, pokud jste nedopatřením naplnili příliš velké

✓ Maximální hladina je dosažena, pokud je líh vidět na spodním konci otvoru.

➤ Očistěte nádrž hořáku zvenčí od případně vytečeného technického lihu.

Nasazení nádrže hořáku

➤ Zasuňte nádrž hořáku až na doraz do přístroje tak, aby ji držák aretova (obr. c 1,

➤ Pro zajištění držáku (obr. d 1, strana 7) stlačte držák ve směru šipky a otočte

současně pojistku (obr. d 2, strana 7) proti směru hodinových ručiček, až držák

(obr. d 1, strana 7) zapadne.

8.2 Zapalování vařiče

➤ Otočte regulačním knoflíkem.

➤ Zapalte vařič tak, že podržíte zápalku nadměrné délky nebo tyčový zapalovač

u otvoru hořáku (obr. e, strana 7).

➤ Nastavte plamen tak, aby nepřesahoval přes plochu hrnce.

➤ Nastavte regulační knoflík na požadovaný stupeň.

POZNÁMKA Vařič funguje také tehdy, pokud není nádrž hořáku naplněna až po maxi-

mální plnicí množství.

Pro zapalování použijte zápalky s nadměrnou délkou nebo tyčový zapa-

Jakmile je hořák zapálen, rychle odtáhněte ruku na stranu.

Origo-A100-A200--O-16s.book Seite 166 Freitag, 18. Mai 2018 10:40 10CS Origo Čištění a ošetřování vařiče

➤ Nastavte regulační knoflík na VYP.

➤ Počkejte přibližně pět sekund.

➤ Nastavte regulátor na maximální stupeň, abyste zajistili, že plamen zhasnul.

➤ Nastavte regulační knoflík na VYP.

➤ Počkejte, až vařič úplně vychládne, než zavřete skleněný kryt (příslušenství).

9 Čištění a ošetřování vařiče

➤ Sundejte mřížku z vařiče.

➤ Vyčistěte povrch vařiče. Odstraňte zejména lepkavé zbytky tuků a olejů.

➤ Nepoužívejte pro čištění vařiče v žádném případě parní čistič.

POZNÁMKA Pokud vařič ještě od předchozího používání nevychládl, může hořák

zhasnout hned po zapálení. Foukněte v takovém případě vzduch do

otvoru hořáku, abyste odstranily páry.

Potom zapalte vařič výše popsaným způsobem.

Nepoužívejte pro čištění ostré a tvrdé prostředky, protože vedou

k poškození přístroje.

Origo-A100-A200--O-16s.book Seite 167 Freitag, 18. Mai 2018 10:40 10CS Záruka Origo

Na výrobek je poskytována záruka v souladu s platnými zákony. Pokud je výrobek

vadný, kontaktujte svého specializovaného prodejce nebo pobočku výrobce ve vaší

zemi (adresy jsou uvedeny na zadní straně návodu).

K provedení opravy nebo záručního servisu musíte zaslat následující dokumentaci:

• kopii účtu s datem zakoupení,

• uvedení důvodu reklamace nebo popis vady.

➤ Obalový materiál likvidujte v odpadu určeném k recyklaci.

M Jakmile výrobek zcela vyřadíte z provozu, informujte se v příslušných

recyklačních centrech nebo u specializovaného prodejce o příslušných

předpisech o likvidaci odpadu.

12 Technické údaje Origo A100 Origo A200Č. výr.: 9103303935 9103303937Počet hořáků: 1 2Doba hoření: cca 4,5 hVýkon hořáku: 2000 WDoba vaření 1 l vody: 10 minPlnicí množství nádrže: 1,2 l Rozměry (š x v x h): 270 x 160 x 365 mm 500 x 160 x 365 mm Hmotnost: 3,5 kg 7 kg
