MODE D'EMPLOI BP W100 MICROLIFE

» flashes, press the M-button to select «

Cuff pressure display range: 0 - 299 mmHg Resolution: 1 mmHg Static accuracy: pressure within ± 3 mmHg Pulse accuracy: ± 5 % of the readout value Voltage source: 2 x 1.5 V alkaline batteries; size AAA Battery lifetime: approx. 460 measurements (using new batteries) IP Class: IP20 Reference to standards: EN 1060-1 /-3 /-4; IEC 60601-1; IEC 60601-1-2 (EMC); IEC 60601-1-11 Expected service life: Device: 5 years or 10000 measurements Accessories: 2 years10 Écran Veuillez lire attentivement les instructions avant d'utiliser ce produit. Cher client, Votre nouveau tensiomètre Microlife est un appareil médical fiable conçu pour prendre la tension au niveau du poignet. Il est facile d'emploi, précis et vivement recommandé pour surveiller la tension chez soi. Cet appareil a été développé en collaboration avec des médecins. Les tests cliniques dont il a fait l'objet ont montré que les résultats affi- chés sont caractérisés par une très grande précision.* Veuillez lire attentivement ces instructions afin de comprendre toutes les fonctions et informations de sécurité. Nous souhaitons que cet appa- reil Microlife vous apporte la plus grande satisfaction possible. Si vous avez des questions, des problèmes ou désirez commander des pièces détachées, veuillez contacter votre Service Clients Microlife local. Adressez-vous à votre revendeur ou à la pharmacie où vous avez acheté l'appareil pour avoir les coordonnées du représentant Microlife de votre pays. Vous pouvez aussi visiter notre site Internet à l'adresse www.microlife.fr, où vous trouverez de nombreuses et précieuses infor- mations sur nos produits. Restez en bonne santé avec Microlife AG

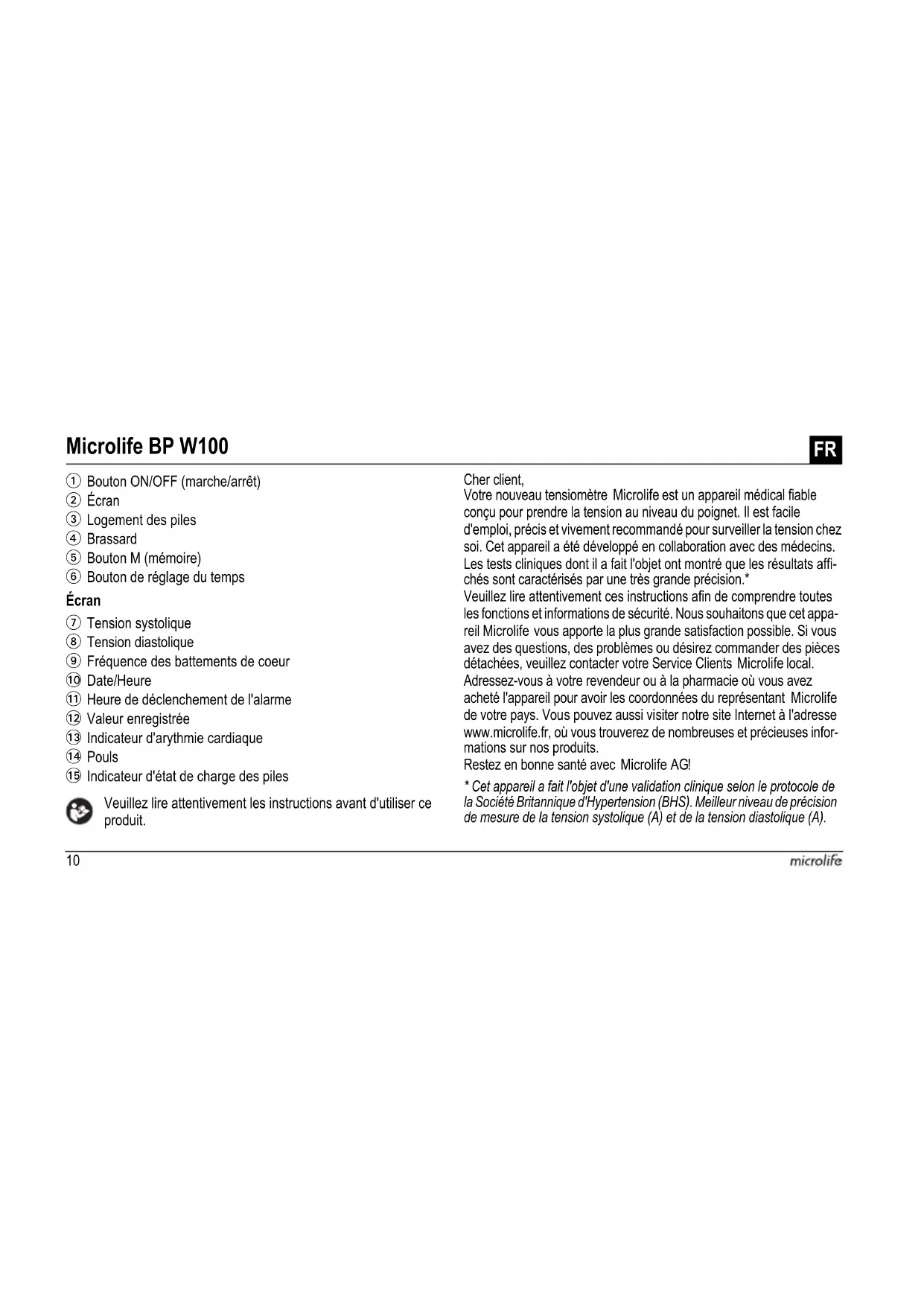

• Cet appareil a fait l'objet d'une validation clinique selon le protocole de la Société Britannique d'Hypertension (BHS). Meilleur niveau de précision de mesure de la tension systolique (A) et de la tension diastolique (A). Microlife BP W100

Bouton ON/OFF (marche/arrêt)

Bouton de réglage du temps

Fréquence des battements de coeur

Heure de déclenchement de l'alarme

Indicateur d'arythmie cardiaque

Indicateur d'état de charge des piles11BP W100

1. Informations importantes sur la tension et l'auto-mesure

• Comment puis-je évaluer ma tension?

2. Première mise en service de l'appareil

• Activation des piles insérées

• Réglage de la date et de l'heure

3. Prise de tension avec cet appareil

4. Apparition de l'indicateur d'arythmie cardiaque pour une

• Visualisation des valeurs enregistrées

• Suppression de toutes les valeurs

• Comment ne pas enregistrer une lecture

6. Réglage de la fonction Alarme

7. Indicateur d'état de charge des piles et de remplacement

• Piles presque déchargées

• Piles déchargées – remplacement

• Types de pile et procédure

• Utilisation de piles rechargeables

8. Messages d'erreurs

9. Sécurité, entretien, test de précision et élimination de l'équi-

• Sécurité et protection

• Entretien de l'appareil

• Nettoyage du brassard

• Élimination de l'équipement

11. Caractéristiques techniques

Carte de garantie (voir verso) Partie appliquée du type BF

1. Informations importantes sur la tension et l'auto-

• La tension est la pression du sang qui circule dans les artères sous l'effet du pompage du coeur. Deux valeurs, la tension systo- lique (valeur la plus haute) et la tension diastolique (valeur la plus basse), sont toujours mesurées.

• L'appareil indique aussi le pouls (nombre de battements du coeur par minute).

• Une tension élevée en permanence peut nuire à votre santé et nécessite un traitement. Veuillez consulter votre médecin! A conserver dans un endroit sec12

• Signalez toujours la tension relevée à votre médecin et faites-lui part de toute observation inhabituelle ou de vos doutes. Ne vous basez jamais sur une seule prise de tension.

Un certain nombre de facteurs peut se répercuter sur la préci- sion des mesures prises au niveau du poignet. Dans certains cas, le résultat peut différer de la mesure réalisée sur le haut du bras. Nous vous recommandons de ce fait de comparer ces valeurs à celles relevées sur le haut du bras et d'en parler à votre médecin.

• Notez les valeurs de tension mesurées dans l'agenda joint. Votre médecin disposera alors d'une vue d'ensemble.

• De nombreux facteurs peuvent provoquer une tension trop élevée. Votre médecin pourra vous fournir des explications plus détaillées à ce sujet et vous prescrire un traitement approprié. Outre les médicaments, il peut être utile de recourir à des tech- niques de relaxation, de perdre du poids et de pratiquer du sport pour réduire la tension.

• Ne modifiez sous aucun prétexte par vous-même les dosages prescrits par votre médecin!

• La tension varie fortement au cours de la journée selon les efforts physiques et l'état. Vous devriez de ce fait toujours effectuer les mesures dans les mêmes conditions, au calme, quand vous sentez détendu! Prenez au moins deux mesures par jour, une le matin, l'autre le soir.

• Il est courant que deux mesures effectuées l'une à la suite de l'autre fournissent des résultats très différents.

• Il n'est pas non plus inhabituel de constater des écarts entre les mesures prises par le médecin ou à la pharmacie et celles que vous effectuez à la maison puisque les environnements sont très différents.

• L'exécution de plusieurs mesures fournit une image bien plus claire qu'une seule mesure.

• Observez une pause d'au moins 15 secondes entre deux mesures.

• Si vous attendez un enfant, vous devriez surveiller votre tension très étroitement étant donné qu'elle peut subir de fortes variations pendant cette période!

• Si vous avez des battements de coeur irréguliers (arythmie, voir «section 4.»), vous ne devriez évaluer les résultats obtenus avec cet appareil que dans le cadre d'une consultation médicale.

• L’affichage du pouls ne permet pas de contrôler la fréquence des stimulateurs cardiaques!13BP W100

Comment puis-je évaluer ma tension? La valeur la plus haute est déterminante pour l'évaluation. Exemple: une lecture entre 150/85 et 120/98 mmHg indique une «tension trop haute».

2. Première mise en service de l'appareil

Activation des piles insérées Retirez la bande protectrice du logement des piles 3. Réglage de la date et de l'heure

1. Après l'insertion de nouvelles piles, les chiffres de l'année

clignotent sur l'écran. Vous pouvez régler l'année en appuyant sur le bouton M

. Pour confirmer et régler le mois, pressez le bouton de réglage du temps

2. Vous pouvez maintenant régler le mois en appuyant sur le bouton

M. Pour confirmer, pressez le bouton de réglage du temps puis réglez le jour.

3. Veuillez suivre les instructions ci-dessus pour régler le jour,

l'heure et les minutes.

4. Après la définition des minutes et la pression du bouton de

réglage du temps, la date et l'heure réglées s'afficheront.

5. Pour changer la date et l'heure, pressez le bouton de réglage du

temps environ 3 secondes jusqu'à ce que les chiffres de l'année commencent à clignoter. Vous pouvez alors saisir les nouvelles valeurs comme décrit ci-dessus.

3. Prise de tension avec cet appareil

Liste de contrôle pour une mesure fiable

1. Évitez d'effectuer des efforts physiques, de manger ou de fumer

directement avant la prise de tension.

2. Asseyez-vous au moins 5 minutes au calme avant d'effectuer une

3. Prenez toujours la tension sur le bras gauche en position assise.

Table de classification des valeurs de tension de personnes adultes selon l'Organisation mondiale de la santé (WHO), édition 2003. Données exprimées en mmHg. Plage Systo- lique Diasto- lique Recommandation Tension trop basse

Consultation médicale

3. Tension légèrement

Consultation médicale

Consultation médicale

Consultation médicale

Consultation médicale immédiate!14

4. Retroussez les manches et enlevez votre montre, par exemple,

pour que votre poignet soit dégagé.

5. Assurez-vous toujours d'un positionnement correct du brassard,

conformément aux illustrations sur la carte d'instructions succinctes.

6. Ajustez le brassard confortablement autour du poignet en évitant

de trop le serrer. Le brassard convient à une circonférence de poignet de 13,5 à 21,5 cm (5,25 - 8,5 pouces).

7. Placez votre bras sur un support de façon qu'il ne soit pas tendu

et assurez-vous que l'appareil se trouve à la hauteur du coeur.

8. Pressez le bouton ON/OFF 1 pour démarrer la mesure.

9. Le brassard commence à se gonfler. Essayez d'être détendu. Ne

bougez pas et ne faites pas travailler les muscles de votre bras avant l'affichage du résultat. Respirez normalement et évitez de parler. 10.Une fois que le brassard a atteint la pression correcte, le gonflage s'arrête et la pression diminue progressivement. Si la bonne pres- sion n'est pas atteinte, l'appareil pompera plus d'air dans le brassard. 11.Pendant la mesure, le symbole du coeur AN clignote sur l'écran et un bip retentit chaque fois qu'un battement cardiaque est détecté. 12.Le résultat, formé de la tension systolique 7, de la tension dias- tolique 8 et de la fréquence du pouls 9, s'affiche et un bip long retentit. Reportez-vous aussi aux explications données sur d'autres affichages dans ce manuel. 13.Retirez le tensiomètre, mettez-le hors tension et notez le résultat dans l'agenda joint. (Le tensiomètre se met hors tension au bout de 1 min environ).

Vous pouvez arrêter la mesure à tout moment en pressant le bouton ON/OFF (par ex. si vous n'êtes pas à l'aise ou sentez une pression désagréable).

4. Apparition de l'indicateur d'arythmie cardiaque pour

une détection précoce Le symbole AM signale qu'un pouls irrégulier a été détecté lors de la mesure. Dans ce cas, le résultat peut différer de la tension habituelle – répétez la mesure. Dans la plupart des cas, cette observation n'est pas inquiétante. Cependant, si le symbole apparaît régulièrement (par ex. plusieurs fois par semaine en cas de prise de tension quoti- dienne), nous vous recommandons de le signaler à votre médecin. Montrez-lui alors l'explication ci-après: Information destinée au médecin en cas d'apparition fréquente de l'indicateur d'arythmie Cet appareil est un tensiomètre oscillométrique qui analyse aussi le pouls pendant la mesure. Il a été soumis à des tests cliniques. Le symbole de l'arythmie s'affiche après la mesure si un pouls irrégu- lier a été détecté pendant le relevé.Si le symbole apparaît plus souvent (par ex. plusieurs fois par semaine en cas de prise de tension quoti- dienne), nous recommandons au patient de consulter son médecin. Cet appareil ne remplace pas un examen cardiologue, mais il contribue au dépistage précoce d'irrégularités de la fréquence cardiaque.15BP W100

Après chaque mesure, l'appareil enregistre le résultat avec la date et l'heure. Visualisation des valeurs enregistrées Pressez le bouton M

brièvement quand l'appareil est hors tension. L'écran affiche d'abord «

puis une valeur, par ex. « M 17 ». Dans ce cas, 17 valeurs sont enregistrées. L'appareil passe ensuite au dernier résultat enregistré. Une nouvelle pression du bouton M réaffiche la valeur précédente. Une pression répétée du bouton M vous permet de naviguer entre les valeurs enregistrées. Mémoire saturée

Il est possible d'enregistrer 200 résultats au maximum par utilisateur. A partir de ce stade, la nouvelle valeur mesurée remplace la plus vieille valeur mémorisée. Suppression de toutes les valeurs Si vous êtes sûr de vouloir supprimer toutes les valeurs mémorisées, maintenez le bouton M enfoncé (l'appareil doit avoir été mis hors tension) jusqu'à ce que «CL» s'affiche. Relâchez ensuite le bouton. Pour effacer définitivement le contenu de la mémoire, pressez le bouton M pendant que «CL» clignote. Il est impossible d'effacer des valeurs individuelles. Comment ne pas enregistrer une lecture Aussitôt que le résultat appareil à l’écran, appuyer et maintenir le bouton ON/OFF 1 jusqu’à ce que «M» AL clignote. Confirmer pour supprimer la mesure en appuyant sur le bouton M 5.

6. Réglage de la fonction Alarme

L'appareil vous permet de régler 2 alarmes qui déclencheront un signal au moment adéquat. Cette fonction peut être utile par exemple comme rappel de prise de médicament.

1. Pour définir une alarme, pressez le bouton de réglage du temps

(l'appareil doit avoir été mis hors tension), puis immédiatement après le bouton M

et maintenez les deux boutons enfoncés jusqu'à ce que le symbole cloche

s'affiche sur le côté gauche de l'écran, en bas. Relâchez ensuite les deux boutons. Le signe cligno- tant «

» sur l'écran montre que la première alarme peut être réglée.

2. Pressez le bouton de réglage du temps pour définir l'heure – les

chiffres de l'heure clignotent. En pressant le bouton M, vous pouvez régler l'heure de déclenchement de l'alarme. Appuyez sur le bouton de réglage du temps pour confirmer.

3. Les chiffres des minutes clignotent maintenant. Vous pouvez

régler les minutes en appuyant sur le bouton M. Réappuyez sur le bouton de réglage du temps pour confirmer.

4. Le symbole cloche clignote maintenant. Utilisez le bouton M pour

activer (cloche) ou désactiver (cloche barrée) l'alarme. Appuyez sur le bouton de réglage du temps pour confirmer.16

Pour régler une deuxième alarme, procédez comme ci-dessus mais si «1» clignote, pressez le bouton M pour sélectionner «2» et confirmer avec le bouton de réglage du temps.

Une alarme activée est signalée par le symbole cloche sur l'écran.

L'alarme se déclenchera chaque jour à l'heure réglée.

Pour désactiver l'alarme quand elle retentit, pressez le bouton ON/OFF 1.

Pour désactiver l'alarme en permanence, procédez conformément aux indications ci-dessus et sélectionnez le symbole cloche barrée. Celui-ci disparaîtra de l'écran.

Les alarmes doivent être redéfinies à chaque remplacement des piles.

7. Indicateur d'état de charge des piles et de remplacement

Piles presque déchargées Quand les piles sont usées aux ¾ environ, le symbole AO clignotera dès la mise sous tension de l'appareil (affichage d'une pile à moitié remplie). Bien que l'appareil continue à effectuer des mesures fiables, vous devriez remplacer les piles le plus tôt possible. Piles déchargées – remplacement Quand les piles sont déchargées, le symbole AO clignotera dès la mise sous tension de l'appareil (affichage d'une pile déchargée). Il vous est impossible de prendre d'autres mesures et vous devez remplacer les piles.

1. Ouvrez le compartiment de piles 3 en enlevant le couvercle.

2. Remplacez les piles – assurez-vous de la bonne polarité en vous

basant sur les symboles placés dans le logement.

3. Pour régler la date et l'heure, suivez la procédure décrite à la

La mémoire conserve les valeurs enregistrées mais la date et l'heure (et le cas échéant les alarmes) doivent être redéfinies – les chiffres de l'année clignotent automatiquement après le remplacement des piles. Types de pile et procédure

Utiliser 2 nouvelles piles alcalines de 1,5 V, longue durée, format AAA.

N'utilisez pas les piles au-delà de leur date de péremption.

Si vous ne comptez pas utiliser l'appareil pendant une période prolongée, prenez soin de retirer les piles. Utilisation de piles rechargeables Vous pouvez aussi faire marcher cet appareil avec des piles rechar- geables.

Veillez à n'utiliser que des piles rechargeables du type « NiMH

Veillez à retirer et à recharger les piles quand le symbole d'usure (pile déchargée) apparaît! Ne laissez pas les piles à l'intérieur de l'appareil. Elles pourraient s'endommager (décharge totale par inactivité prolongée de l'appareil, même s'il est hors tension).17BP W100

Retirez toujours les piles rechargeables si vous n'avez pas l'intention d'utiliser l'appareil pendant une semaine ou plus!

Il est IMPOSSIBLE de charger les piles quand elles sont à l'intérieur du tensiomètre! Rechargez ces piles dans un char- geur externe et observez les instructions relatives à la charge, à l'entretien et à la durée de vie!

8. Messages d'erreurs

Si une erreur se produit durant la mesure, celle-ci est interrompue et un message d'erreur, par ex. «ERR 3», s'affiche.

• Veuillez consulter votre médecin si ce problème, ou un autre, survient fréquemment.

Si vous obtenez des résultats que vous jugez inhabituels, veuillez lire attentivement les indications de la «section 1.». Erreur Description Cause(s) possible(s) et solution

ERR 1 » Signal trop faible Les signaux de pulsation sur le brassard sont trop faibles. Repositionnez le brassard et répétez la mesure.*

ERR 2 » Signal incor- rect Pendant la mesure, des signaux incorrects ont été détectés par le brassard suite à des mouvements du bras ou à un effort muscu- laire. Répétez la mesure sans bouger votre bras.

ERR 3 » Pas de pres- sion dans le brassard Le brassard ne se gonfle pas à la pression requise. Des fuites peuvent s'être produites. Vérifiez si le brassard est bien raccordé et suffisamment serré. Remplacez les piles si nécessaire. Répétez la mesure.

ERR 5 » Résultat anormal Les signaux de mesure sont inexacts et aucun résultat de mesure ne s'affiche de ce fait. Lisez la liste de contrôle pour l'exécution de mesures fiables, puis répétez la mesure.*

» Pouls ou pression de brassard trop élevé La pression du brassard est trop élevée (plus de 300 mmHg) OU le pouls est trop haut (plus de 200 battements par minute). Reposez- vous 5 minutes, puis répétez la mesure.*

» Pouls trop bas Le pouls est trop bas (moins de 40 batte- ments par minute). Répétez la mesure.* Erreur Description Cause(s) possible(s) et solution18

9. Sécurité, entretien, test de précision et élimination de

Sécurité et protection

• Cet appareil est réservé aux applications décrites dans ce manuel. Le fabricant ne peut être tenu pour responsable de dommages provoqués par une application incorrecte.

• Cet appareil comprend des éléments sensibles et doit être traité avec précaution. Respectez les conditions de stockage et d'emploi indiquées à la section «Caractéristiques techniques»!

• Il convient de le protéger contre: - l'eau et l'humidité - des températures extrêmes - des chocs et chutes - les saletés et la poussière - des rayons solaires directs - la chaleur et le froid

• Les brassards sont des éléments sensibles qui requièrent des précautions.

• Ne gonflez le brassard qu'après l'avoir ajusté autour du bras.

• Le fonctionnement de l’appareil risque d’être altéré dans le cas d’une utilisation proche d’un champs électromagnétique tels que les téléphones mobiles ou des postes de radio ainsi nous recom- mandons de respecter une distance de 1 mètre. Dans le cas où ces conditions ne peuvent être respectées, merci de vérifier que l’appareil fonctionne correctement avant toute mesure.

• N'utilisez pas l'appareil si vous pensez qu'il est endommagé ou remarquez quelque chose de particulier.

• N'ouvrez jamais l'appareil.

• Si vous comptez ne pas utiliser l'appareil pendant une période prolongée, prenez soin de retirer les piles.

• Lisez attentivement les indications de sécurité mentionnées dans les différentes sections de ce mode d'emploi. Ne laissez jamais les enfants utiliser l'appareil sans surveil- lance. Certaines de ses parties sont si petites qu'elles peuvent être avalées. Possible risque d’étranglement dans le cas où l’appareil est fourni avec des câbles ou des tuyaux. Entretien de l'appareil Utilisez exclusivement un chiffon sec et doux pour nettoyer l'appareil. Nettoyage du brassard Enlevez avec précaution toutes traces sur le brassard avec un chiffon humide et un détergent doux. Test de précision Nous recommandons de faire contrôler la précision de cet appareil tous les 2 ans ou après un choc mécanique (par ex. chute). Veuillez- vous adresser à votre Service Microlife local pour convenir d'une date (voir avant-propos).19BP W100

Élimination de l'équipement Les piles et appareils électroniques doivent être éliminés en conformité avec les prescriptions locales, séparément des ordures ménagères. 10.Garantie Cet appareil est assorti d'une garantie de 5 ans à compter de la date d'achat. La garantie est seulement valable sur présentation de la carte de garantie dûment remplie par le revendeur (voir verso) avec la mention de la date d'achat ou le justificatif d'achat.

• Les piles, le brassard et les pièces d'usure ne sont pas couverts.

• Le fait d'ouvrir ou de modifier l'appareil invalide la garantie.

• La garantie ne couvre pas les dommages causés par une mani- pulation incorrecte, des piles déchargées, des accidents ou un non-respect des consignes d'utilisation. Veuillez-vous adresser à votre Service Microlife local (voir avant- propos). 11.Caractéristiques techniques Cet appareil est conforme aux exigences de la directive relative aux appareils médicaux 93/42/EEC. Sous réserve de modifications techniques. Conditions d’utilisation: 10 - 40 °C / 50 - 104 °F Humidité relative 15 - 95 % max. Conditions de stockage: -20 - +55 °C / -4 - +131 °F Humidité relative 15 - 95 % max. Poids: 130 g (avec piles) Dimensions: 80 x 70 x 70 mm Procédure de mesure: Oscillométrique, conforme à la méthode Korotkoff: phase I systolique, phase V diastolique Etendue de mesure: 20 - 280 mmHg – tension

40 - 200 battements par minute – pouls

Plage de pression affichée du brassard: 0 - 299 mmHg Résolution: 1 mmHg Précision statique: Plage d'incertitude ± 3 mmHg Précision du pouls: ± 5 % de la valeur lue Alimentation électrique: 2 x piles alcalines de 1,5 V; format AAA Durée de vie des piles: env.
