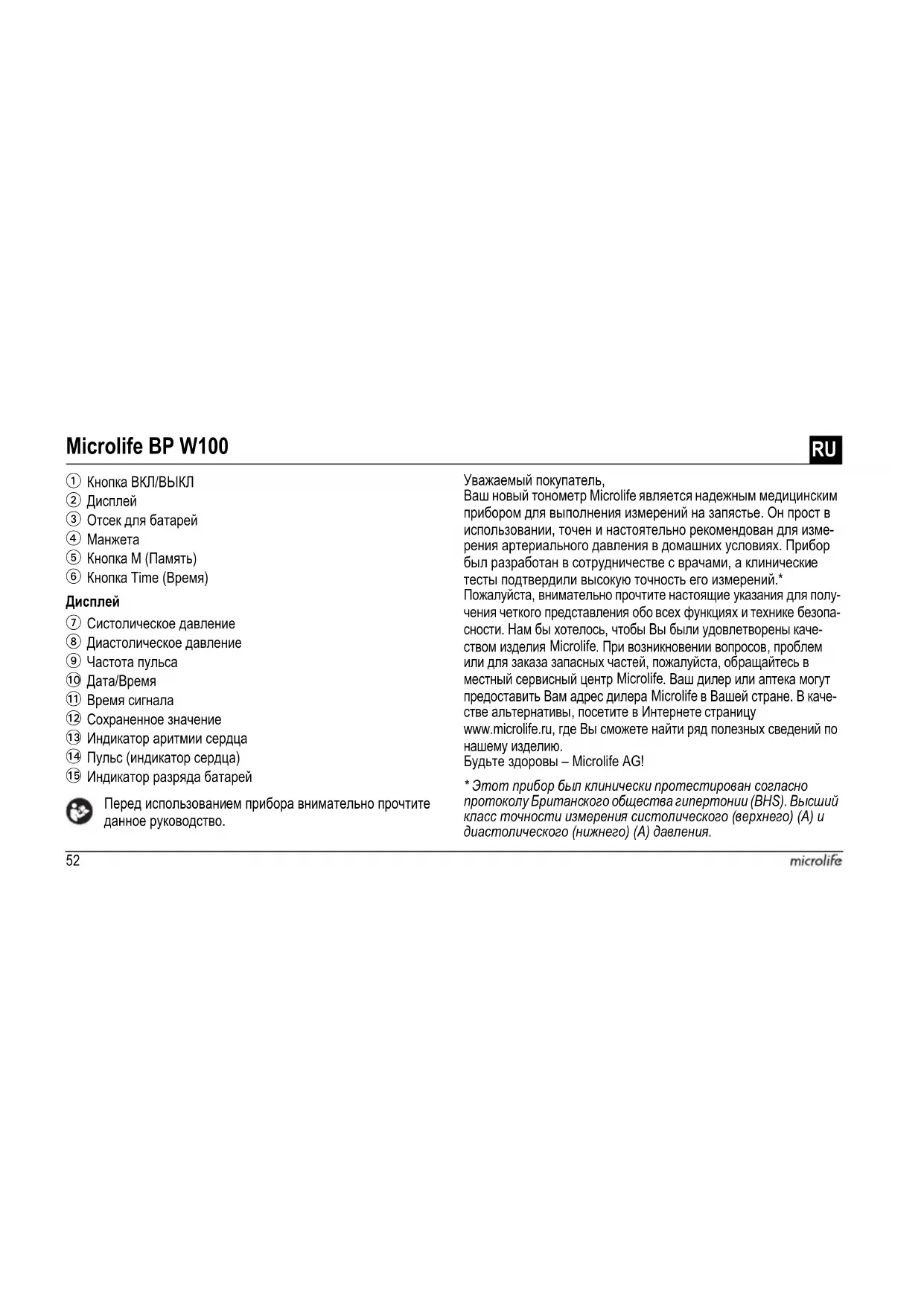

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ BP W100 MICROLIFE

Перед использованием прибора внимательно прочтите данное руководство. Уважаемый покупатель, Ваш новый тонометр Microlife является надежным медицинским прибором для выполнения измерений на запястье. Он прост в использовании, точен и настоятельно рекомендован для изме- рения артериального давления в домашних условиях. Прибор был разработан в сотрудничестве с врачами, а клинические тесты подтвердили высокую точность его измерений.* Пожалуйста, внимательно прочтите настоящие указания для полу- чения четкого представления обо всех функциях и технике безопа- сности. Нам бы хотелось, чтобы Вы были удовлетворены каче- ством изделия Microlife . При возникновении вопросов, проблем или для заказа запасных частей, пожалуйста, обращайтесь в местный сервисный центр Microlife . Ваш дилер или аптека могут предоставить Вам адрес дилера Microlife в Вашей стране. В каче- стве альтернативы, посетите в Интернете страницу www.microlife.ru, где Вы сможете найти ряд полезных сведений по нашему изделию. Будьте здоровы – Microlife AG!

• Этот прибор был клинически протестирован согласно протоколу Британского общества гипертонии (BHS). Высший класс точности измерения систолического (верхнего) (A) и диастолического (нижнего) (A) давления. Microlife BP W100

Систолическое давление

Диастолическое давление

Сохраненное значение

Индикатор аритмии сердца

Пульс (индикатор сердца)

Индикатор разряда батарей53BP W100

1. Важная информация об артериальном давлении и само-

стоятельное измерение

• Как определить артериальное давление?

2. Использование прибора в первый раз

• Установка даты и времени

3. Выполнение измерений артериального давления при

4. Появление индикатора аритмии сердца на ранней стадии

• Просмотр сохраненных величин

• Удаление всех значений

• Как отменить сохранение результата

6. Настройка сигнала

7. Индикатор разряда батарей и их замена

• Батареи почти разряжены

• Замена разряженных батарей

• Элементы питания и процедура замены

• Использование аккумуляторов

8. Сообщения об ошибках

9. Техника безопасности, уход, проверка точности и утили-

• Техника безопасности и защита

11. Технические характеристики

Гарантийный талон (См. с обратной стороны) Изделие типа BF

1. Важная информация об артериальном давлении и

самостоятельное измерение

Артериальное давление - это давление крови, подаваемой сердцем в артерии. Всегда измеряются два значения, систоличе- ское (верхнее) давление и диастолическое (нижнее) давление.

• Кроме того, прибор показывает частоту пульса (число ударов сердца в минуту). Хранить в сухом месте54

• Постоянно повышенное артериальное давление может нанести ущерб Вашему здоровью, и в этом случае Вам необходимо обратиться к врачу!

• Всегда сообщайте врачу о Вашем давлении и сообщайте ему/ ей, если Вы заметили что-нибудь необычное или чувствуете неуверенность. Никогда не полагайтесь на результат однократного измерения артериального давления.

При измерении артериального давления на запястье на точность измерений может влиять ряд факторов.

торых случаях результат может отличаться от измерений на плече. Рекомендуется сравнить эти значения с результатами, полученными при измерениях на плече, и проконсультироваться

• Вносите результаты измерений в приложенный дневник арте- риального давления. Это позволит врачу быстро получить общее представление o Вашем артериальном давлении.

• Чрезмерное повышение артериального давления может быть вызвано рядом причин. Врач разъяснит Вам это более подробно и в случае необходимости предложит метод лечения. Кроме того, медикаментозное лечение, методики снятия напряжения, снижение веса и упражнения также

вуют снижению артериального давления.

• Ни при каких обстоятельствах не меняйте дозировку любых лекарств, назначенных врачом!

• В зависимости от физических нагрузок и состояния, арте- риальное давление подвержено знaчитeльным колебаниям в течение дня. Поэтому каждый раз процедура измерений должна проводиться в спокойных условиях и когда Вы

увствуете напряже ния! Выполняйте по крайней мере два измерения в день, одно утром и одно вечером.

• Совершенно нормально, если при двух измерениях подряд полученные результаты будут отличаться друг от друга.

Расхождения между результатами измерений, полученными врачом или в аптеке, и результатами, полученными в домашних условиях, также являются вполне нормальными, поскольку ситу- ации, в которых проводятся измерения, совершенно различны.

• Многократные измерения позволяют получить более четкую картину, чем просто однократное измерение.

• Сделайте небольшой перерыв, по крайней мере, в 15 секунд между двумя измерениями.

• Во время беременности следует тщательно следить за арте- риальным давлением, поскольку на протяжении этого периода оно может существенно меняться!

• Если Вы страдаете нарушением сердцебиения (аритмия, см «Раздел 4. »), то оценк а результатов измерений прибора может быть дана только после консультации с врачом.

• Показания пульса не пригодны для использования в качестве контроля частоты кардиостимулятора!55BP W100

Как определить артериальное давление? Давление определяется по обоим значениям. Пример: значения 150/85 и 120/98 мм рт.ст. cоответствуют диапазону «артери- альное давление слишком высокое».

2. Использование прибора в первый раз

Активация батарей Вытяните защитную ленту, выступающую из отсека для батарей

Установка даты и времени

1. После того, как новые батареи вставлены, на дисплее замигает

числовое значение года. Год устанавливается нажатием кнопки

. Для того, чтобы подтвердить введенное значение и затем установить месяц, нажмите кнопку Time (Время)

2. Теперь можно установить месяц нажатием кнопки M. Для

того, чтобы подтвердить введенное значение и затем устано- вить день, нажмите кнопку Time (Время).

3. Следуя вышеприведенным инструкциям, установите день,

4. После установки минут и нажатия кнопки Time (Время) на

экране появятся дата и время.

5. Для изменения даты и времени нажмите и удерживайте

опку Tim e (Время) приблизительно в течение 3 секунд, пока не начнет мигать год. После этого можно ввести новые значения, как это описано выше. Таблица классификации артериального давления для взрослых по данным Всемирной организации здравоохранения (WHO) за 2003 год. Данные в мм рт. ст.

лическое Рекомендация артериальное давление слишком низкое

1. оптимальное артери-

2. артериальное давление

3. артериальное давление

4. артериальное давление

Обратитесь за меди- цинской помощью

5. артериальное давление

Обратитесь за меди- цинской помощью

6. артериальное давление

Срочно обратитесь за медицинской помощью!56

3. Выполнение измерений артериального давления

при помощи прибора Рекомендации для получения надежных результатов измерений

1. Избегайте физической активности, не ешьте и не курите непо-

средственно перед измерением.

2. Перед измерением присядьте, по крайней мере, на пять минут

3. Всегда проводите измерения на левой руке в положении сидя.

4. Снимите одежду и, например, часы, для того, чтобы освободить

5. Убедитесь, что используется манжета правильного размера

6. Удобно наложите манжету, но не слишком туго. Манжета рассчи-

тана на запястье обхватом от 13,5 до 21,5 см (5,25 - 8,5 дюймов).

7. Расположите руку так, чтобы она оставалась расслабленной и

убедитесь в том, что прибор находится на той же высоте, что

8. Нажмите кнопку ВКЛ/ВЫКЛ

для начала измерения.

9. Теперь будет произведена автоматическая накачка манжеты.

Расслабьтесь, не двигайтесь и не напрягайте руку до тех пор, пока не отобразится результат измерения. Дышите нормально и не разговаривайте. 10.Если измерение успешно завершено, подкачка прекращается и происходит постепенный сброс давления. Если требуемое давление не достигнуто, прибор автоматически произведет дополнительное нагнетание в оздуха в манжету. 11.Во время измерения, значок сердца AN мигает на дисплее и раздается звуковой сигнал при каждом ударе сердца. 12.Затем отображается результат, состоящий из систолического

артериального давления, а также частота

, и раздается длинный звуковой сигнал. См. также пояснения по другим показаниям дисплея в этом буклете. 13.Снимите манжету и выключите тонометр, занесите результат в приложенную карточку артериального давления. (Тонометр автоматически отключается приблизительно через 1 минуту).

Вы можете остановить измерение в любой момент нажатием кнопки ВКЛ/ВЫКЛ (например, если Вы испытываете неудоб- ство или неприятное ощущение от нагнетаемого давления).

4. Появление индикатора аритмии сердца на ранней

Этот символ AM указывает на то, что во время измерения были выявлены нарушения пульса. В этом случае результат может отличаться от Вашего нормального артериального давления – повторите измерение. В большинстве случаев это не является причиной для беспокойства. Однако если такой символ появля- ется регулярно (например, несколько раз в неделю при ежед- невных измере ниях), рекомендуе тся сообщить об этом врачу. Покажите врачу приведенное ниже объяснение:57BP W100

По окончании измерения прибор автоматически сохраняет каждый результат, включая дату и время. Просмотр сохраненных величин Коротко нажмите кнопку M

при выключенном приборе. Сначала на дисплее покажется знак «

и затем значение, например

M 17 ». Это означает, что в памяти находятся 17 значений. Затем прибор переключается на последний сохраненный результат. Повторное нажатие кнопки M отображает предыдущее значение. Многократное нажатие кнопки M позволяет переключаться между сохраненными значениями. Заполнение памяти

После того, как в памяти сохранены результаты

рений, память прибора заполнена. Начиная с этого момента в дальнейшем, новое измеренное значение будет записываться на место самого старого значения

Удаление всех значений Если Вы уверены в том, что хотите удалить все хранимые значения без возможности восстановления, удерживайте кнопку M в нажатом положении (предварительно прибор необходимо выключить) до появления «CL» и затем отпустите кнопку. Для очистки памяти нажмите кнопку M в момент, когда мигает «CL». Отдельные значения не могут быть удалены. Как отменить со хранение результата

о отобразится результат, нажмите и удерживайте кнопкy ВКЛ/ВЫКЛ 1 до момента, как начнет мигать знак «M» AL. Подтвердите удаление результата, нажав кнопку M 5.

6. Настройка сигнала

Прибор позволяет устанавливать 2 значения времени, когда сработает сигнал. Это может быть полезным, например, для напоминания о необходимости принять лекарство. Информация для врача при частом появлении на дисплее индикатора аритмии Прибор представляет собой осциллометрический тонометр, анализирующий также и частоту пульса. Прибор прошел клинические испытания. Символ аритмии отображается после измерения, если во время измерения имели место нарушения пульса. Если этот символ появляется достаточно часто (например, несколько раз в неделю при ежедневных измерениях), то пациенту реко- мендуется обратиться за медицинской консультацией. Прибор не заменяет кард

еского обследования, однако позволяет выявить нарушения пульса на ранней стадии.58

1. Для задания времени сигнала нажмите кнопку Time (время)

(предварительно прибор необходимо выключить) и сразу же после этого кнопку M

и удерживайте их в нажатом положении до появления символа звонка

в левой нижней части дисплея. Затем отпустите обе кнопки. Мигающий знак «

» на дисплее говорит о том, что сейчас может быть задано время первого

2. Нажмите кнопку Time (время) для установки часа – индикатор

часов замигает и нажатием кнопки M можно установить час сигнала. Для подтверждения нажмите кнопку Time (время).

3. Затем замигает индикатор минут. Минуты можно установить

при помощи кнопки M. Для подтверждения повторно нажмите кнопку Time (время).

4. Теперь замигает символ звонка. Используйте кнопку M для

того, чтобы активировать время сигнала (звонок) или отключить сигнал (перечеркнутый звонок). Для подтверждения нажмите кнопку Time (время).

Для того, чтобы задать второй сигнал, проделайте вышеопи- санную процедуру, но если «1» мигает, нажмите кнопку M для того, чтобы выбрать «2» и подтвердите при помощи кнопки Time (время).

Время активного сигнала сопровождается символом звонка на дисплее.

Сигнал будет звучать в установленное время каждый день.

Для того, чтобы отключить сигнал во время звучания, нажмите кнопку ВКЛ/ВЫКЛ 1.

Для того, чтобы постоянно отключить сигнал, выполните вышеуказанную процедуру и выберите перечеркнутый символ звонка. Затем он исчезнет с дисплея.

Время сигналов необходимо вводить каждый раз после замены батарей.

7. Индикатор разряда батарей и их замена

Батареи почти разряжены Если батареи использованы приблизительно на ¾, то при вклю- чении прибора символ элементов питания AO будет мигать (отображается частично заряженная батарея). Несмотря на то, что прибор продолжит надежно проводить измерения, необхо- димо подготовить новые элементы питания на замену. Замена разряженных батарей Если батареи разряжены, то при включении прибора символ элементов питания AO бу дет мигать (отображается разряженная батарея). Дальнейшие измерения не могут производиться до замены батарей.

1. Откройте батарейный отсек 3, оттянув крышку.

2. Замените батареи, убедившись, что соблюдена полярность в

соответствии с символами в отсеке.59BP W100

3. Для того, чтобы установить дату и время, следуйте процедуре,

описанной в «Разделе 2.».

В памяти сохраняются все значения, но дата и время (и возможно заданное время сигналов) будут сброшены – поэтому после замены батарей год автоматически замигает. Элементы питания и процедура замены

Пожалуйста, используйте 2 новые щелочные батареи на 1,5В с длительным сроком службы размера AAA.

Не используйте батареи с истекшим сроком годности.

Дocтaньте батареи, если прибор не будет использоваться в течение длительного периода времени. Использование аккумуляторов С прибором можно работать, используя аккумуляторные батареи.

Пожалуйста, используйте только один тип аккумуляторных

Батареи необходимо вынуть и перезарядить, если появ- ляется символ элементов питания (разряженная батарея). Они не должны оставаться внутри прибора, поскольку могут выйти из строя (даже в выключенном приборе батареи продолжают разряжаться).

Всегда вынимайте аккумуляторы, если не собираетесь пользоваться прибором в течение недели или более!

Аккумуляторы НЕ могут заряжаться в тонометре! Повторно зарядите аккумуляторы во внешнем зарядном устройстве и ознакомьтесь с информацией по зарядке, уходу и сроку службы!

8. Сообщения об ошибках

Если во время измерения происходит ошибка, то процедура измерения прерывается и выдается сообщение об ошибке, например «ERR 3». Ошибка Описание Возможная причина и устранение

Импульсные сигналы на манжете слишком слабые. Повторно наложите манжету и повторите измерение.*

Во время измерения манжета зафикси- ровала ошибочные сигналы, вызванные, например, движением или сокращением мышц. Повторите измерение, держа руку неподвижно.

Манжета не может быть накачана до необходимого уровня давления. Возможно, имеет место утечка. Проверьте, что манжета подсоединена правильно и не слишком свободна. При необходимости замените батареи. Повторите измерение.60

• Пожалуйста, проконсультируйтесь с врачом, если эта или какая- либо другая проблема возникнет повторно.

Если Вам кажется, что результаты отличаются от обычных, то, пожалуйста, внимательно прочтите информацию в «Разделе 1.».

9. Техника безопасности, уход, проверка точности и

Техника безопасности и защита

• Прибор может использоваться только в целях, описанных в данном буклете. Изготовитель не несет ответственности за повреждения, вызванные неправильным использованием.

• В состав прибора входят чувствительные компоненты, требу- ющие осторожного обращения. Ознакомьтесь с условиями хранения и эксплуатации, описанными в разделе «Техниче- ские характеристики»!

• Оберегайте прибор от: - воды и влаги

мальных температур - ударов и падений - загрязнения и пыли - прямых солнечных лучей - жары и холода

• Манжеты представляют собой чувствительные элементы, требующие бережного обращения.

• Производите накачку только наложенной манжеты.

• Источники сильного электромагнитного излучения, как мобильные телефоны или радиостанции, могут повлиять на работу прибора. Мы рекомендуем сохранять дистанцию

Сигналы измерения неточны, из-за чего отображение результатов невозможно. Прочтите рекомендации для получения надежных результатов измерений и затем повторите измерение.*

Давление в манжете слишком высокое (свыше 300 мм рт. ст.) ИЛИ пульс слишком высокий (свыше 200 ударов в минуту). Отдохните в течение 5 минут и повторите измерение.*

Пульс слишком низкий (менее 40 ударов в минуту). Повторите измерение.* Ошибка Описание Возможная причина и устранение61BP W100

минимум 1 м от источников электромагнитного излучения. В случае, если это невозможно, пожалуйста, удостоверьтесь в правильной работе прибора перед его использованием.

• Не используйте прибор, если Вам кажется, что он поврежден, или если Вы заметили что-либо необычное.

• Никогда не вскрывайте прибор.

• Если прибор не будет использоваться в течение длительного периода времени, то из него сл

• Прочтите дальнейшие указания по безопасности в отдельных разделах этого буклета. Позаботьтесь о том, чтобы дети не могли использовать прибор без присмотра, поскольку некоторые его мелкие части могут быть проглочены. При поставке прибора с кабелями и трубками возможен риск удушения. Уход за прибором Используйте для чистки прибора только сухую, мягкую ткань. Очистка манжеты Осторожно удалите все следы с манжеты при помощи влажной ткани и мягког о моющего средства.

ка точности Мы рекомендуем проверять точность прибора каждые 2 года либо после механического воздействия (например, падения). Для проведения теста обратитесь в местный сервисный центр Microlife (см. введение).

Батареи и электронные приборы следует утилизировать в соответствии с принятыми нормами и не выбрасывать вместе с бытовыми отходами. 10.Гарантия На прибор распространяется гарантия в течение 5 лет с даты приобретения. Гарантия действительна только при наличии гарантийного талона, заполненного дилером (см. с обратной стороны), подтверждающего дату продажи, или кассового чека.

• Гарантия не распространяется на батареи, манжету и изна- шиваемые части.

• Вскрытие и механические повреждения приводят к утрате

• Гарантия не р аспространяется на повреждения, выз

неправильным обращением, разрядившимися батареями, несчастными случаями или невыполнением инструкций по эксплуатации. Пожалуйста, обратитесь в местный сервисный центр Microlife (см. введение).62 11.Технические характеристики Данный прибор соответствует требованиям директивы ЕС о медицинском оборудовании 93/42/EEC. Право на внесение технических изменений сохраняется.

применения: от 10 до 40 °C максимальная относительная влажность

Условия хранения: от -20 до +55 °C максимальная относительная влажность

130 гр. (включая батареи)

80 x 70 x 70 мм Процедура измерения: осциллометрическая, в соответствии с методом Короткова: фаза I систоличе- ская, фаза V диастолическая Диапазон измерений:

мм рт. ст. – артериальное

40 - 200 ударов в минуту – пульс

Индикация давления в

1 мм рт.ст. Статическая точность: давление в пределах ± 3 мм рт. ст. Точность измерения

±5 % считанного значения Источник питания:

x 1,5В щелочные батареи размера AAA Срок службы

примерно 460 измерений (при исполь- зовании новых щелочных батарей) Класс защиты: IP20 Соответствие стандартам: EN 1060-1 /-3 /-4; IEC 60601-1; IEC 60601-1-2 (EMC); IEC 60601-1-11 Ожидаемый срок
