MODE D'EMPLOI CDM1090 Ferm

Traduction de la notice originale

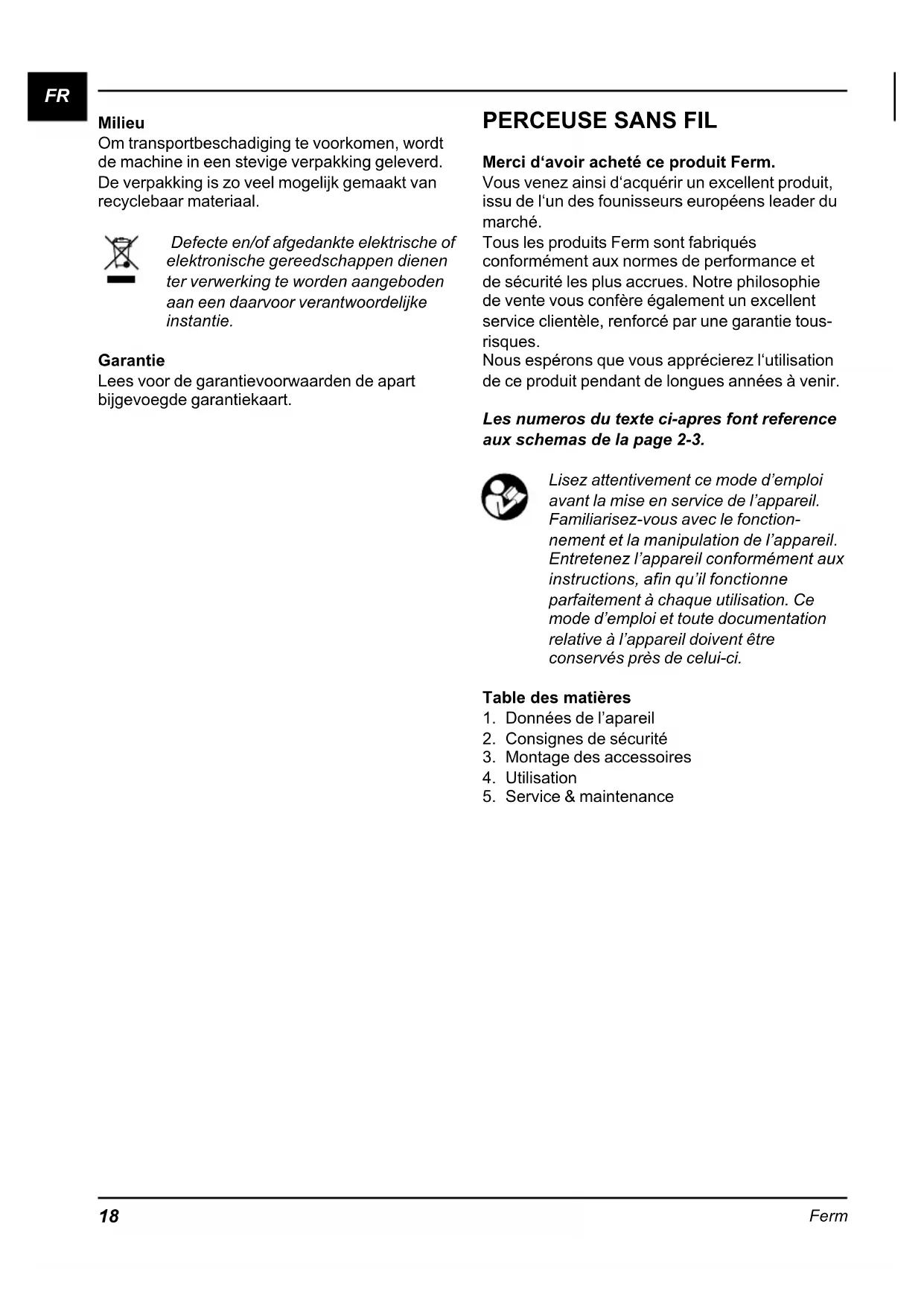

Vous venez ainsi d'acquérir un excellent produit, issu de l'un des fournisseurs européens leader du marché.

Tous les produits Ferm sont fabriqués conformément aux normes de performance et de sécurité les plus accrues. Notre philosophie de vente vous confère également un excellent service clientèle, renforcé par une garantie tous-risques.

Nous espérons que vous apprécierez l'utilisation de ce produit pendant de longues années.

Les nombres du texte ci-dessus font référence aux schémas de la page 2-3.

Lisez attentivement ce mode d'emploi avant la mise en service de l'appareil. Familiarisez-vous avec le fonctionnement et la manipulation de l'appareil. Entretenez l'appareil conformément aux instructions, afin qu'il fonctionne parfaitement à chaque utilisation. Ce mode d'emploi et toute documentation relative à l'appareil doivent être conservés près de celui-ci.

Table des matières

1. Données de l'appareil
2. Consignes de sécurité
3. Montage des accessoires
4. Utilisation
5. Service et maintenance

1. Données de l'apareil

Tension du chargeur de la batterie 230 V

Fréquence du chargeur de la

battery 50 Hz

Capacité de la batterie 1.3 Ah

Temps de chargement 3-5 heures

Nombre de vitesses de perçage 2

Couple maximum (vitesse réduite) 15 Nm

Nombre de tours par minute à vide

Position I 0-400/min

Position II 0-1150/min

Mandrin 0.8 - 10 mm

Poids (battery incluse) 2.0kg

Lpa (pression acoustique) 80.0 dB(A)

Lwa

(niveau de puissance acoustique) 91.0 dB(A)

Valeur de vibration 1.399 m/s

Niveau de vibrations

Le niveau de vibrations émises indiqué en ce manuel d'instruction a été mesuré conformément à l'essai normalisé de la norme EN 60745; il peut être utilisé pour comparer plusieurs outils et pour réaliser une évaluation préliminaire de l'exposition aux vibrations lors de l'utilisation de l'outil pour les applications mentionnées.

• L'utilisation de l'outil dans d'autres applications, ou avec des accessoires différents ou mal entretenus, peut considérablement augmenter le niveau d'exposition. La mise hors tension de l'outil et sa non-utilisation pendant qu'il est allumé peuvent considérablement réduire le niveau d'exposition.

Protégez-vous contre les effets des vibrations par un entretien correct de l'outil et de ses accessoires, en gardant vos mains chaudes et en structurant vos schémas de travail

Contenu de l'emballage

1 perceuse sans fil 2 batteries de type 1 chargeur de batterie de type 2 méches de perçage doubles 1 mode d'emploi 1 consignes de sécurité 1 carte de garantie

Contrôlez l'appareil, aucune pièce ou accessoire ne doit avoir été desserré pendant le transport.

Informations sur le produit

1. Gachette marche/arrêt
2. Sélecteur de vitesse
3. Bague de réglage de couple
4. Mandrin
5. Batterie
6. Inverseur de rotation

Signification des symboles

Indique un risque de blessures, un danger mortel ou un risque d'endommagement de l'outil en cas du non-respect des consignes de ce mode d'emploi.

Indique un risque de décharges électriques

Le nombre de rotations de la machine peut être réglé électroniquement.

N'utilisez pas l'appareil par temps de pluie.

Uniquement pour une utilisation intérieure

Les accumulateurs Ni-Cd sont recyclables. Déposez les auprès d'un poste de recyclage pour déchets chimiques, afin que les accumulateurs soient recyclés et traités dans le respect de l'environnement.

Ne pas jeter avec vos ordures ménagères.

Consignes de sécurité importantes d'application au chargeur et au bloc batterie

Si vous touchez de l'acide provenant du bloc batterie, rincez immédiatement l'acide à l'eau claire. Si vos yeux ont été en contact avec de l'acide, lavez-les immédiatement abondamment à l'eau et consultez sans tarder un médecin!

1. Avant toute utilisation, lisez attentivement le mode d'emploi et les consignes de sécurité applicables au chargeur et au bloc batterie!
2. Attention! Utilisez exclusivement le chargeur et le bloc batterie fournis par le fabricant afin d'éviter tout risque d'accident!
3. Protégez le chargeur, le bloc batterie et l'appareil électrique de l'humidité, par exemple, de la pluie ou de la neige.
4. Avant toute utilisation du chargeur, contrôlez que tous les câbles sont correctement accrodes.
5. Si vous constatez qu'un ou plusieurs câbles sont endommagés, il est interdit d'utiliser l'appareil. Faites immédiatement remplacer le ou les câbles endommagés.
6. Lorsque vous n'utilisez pas le chargeur, retirez toujours la fiche secteur de la prise de courant. Pour ce faire, tirez sur la fiche secteur et non sur le câble d'alimentation.
7. Si le chargeur est tombé ou a été soumis à de lourdes sollicitations mécaniques, avant toute nouvelle utilisation, veuillez le faire contrôler par un spécialiste/agrée. Les pièces endommagées doivent être réparées.
8. Traitez le bloc batterie avec le plus grand soin. Évitez de le laisser tomber ou qu'il ne subisse des chocs.
9. N'essayez jamais de réparer le chargeur ou le bloc batterie vous-même. Les réparations doivent toujours être confiées à un atelier/agréé afin d'éviter tout risque d'accident.
10. Avant de nettoyer ou d'entretenir le chargeur ou le bloc batterie, veillez toujours à retirer la fiche secteur de la prise de courant du chargeur.
11. Ne chargez jamais le bloc batterie lorsque la température ambiantes est inférieure à 5°C ou supérieure à 40°C.
12. Les ouvertures d'aération du chargeur doivent toujours rester libres.
13. Le bloc batterie ne peut jamais être court-circuité.

En cas de court-circuit, du courant de haute intensité circule, ce qui risque d'engendrer une surchauffe du bloc batterie ainsi qu'un danger d'incendie ou d'éclatement. Le bloc batterie pourrait être endommagé sans parler des risques d'accidents dont l'utilisateur pourrait être victime.

• Ne raccordez pas de câbles aux pôles du bloc batterie. Veillez à ce que des objets métalliques (clous, attaches trombones, pièces de monnaie, etc.) ne soient pas coincés dans le bloc batterie.
• N'exposez jamais le bloc batterie sous l'eau ou la pluie. Utilisez uniquement le bloc batterie fourni avec cette perceuse-visseuse afin d'eviter tout risque et/ou erreur.
• Les blocs batteries endommagés ou impossibles à recharger doivent être jetés dans les déchets spéciaux et jamais avec les ordures menagères.
• Ne jetez jamais le bloc batterie dans le feu ou dans l'eau! Il risquerait d'exploser!

Sécurité électrique

Vérifiez toujours que la tension de votre batterie corresponde à celle indiquée sur la plaquette signalétique. Contrôlez également si votre tension d'alimentation correspond à la tension d'entrée du chargeur de batterie.

Machine de la classe II - Double isolation - vous n'avez pas besoin d'une prise avec mise à terre.

Remplacement de câbles ou de prises

Jetez immédiatement les câbles ou prises après les avoir remplacés par des nouveaux.

• Enlevez le bloc batterie. En cas de non-utilisation de l'appareil électrique, avant tout entretien ou lors du remplacement d'outillages, par exemple du mandrin, des mèches, etc.
• Cet appareil est destiné à visser et à forer à l'exclusion expressée de toute autre utilisation.

3. Montage des accessoires

Avant de procéder au montage des accessoires, retirez toujours la batterie.

Installation et démontage des mèches

Outre les mèches, la machine peut également être dotée d'embouts de vissage à six pans.

• Débloquez le mandrin (4) en faisant tourner le collet (9).
• Placez la tige de la mèche dans l'orifice du mandrin.
• Serrez le mandrin afin de bloquer la mèche.
• Si vous souhaitez changer de mèche, desserrez le mandrin.

Placement et retrait de la batterie

Contrôlez que la partie extérieure du bloc batterie ou de l'appareil soit propre et sèche avant de raccorder le chargeur.

Veillez à ce que le commutateur d'inversion du sens de rotation (6, Fig. A) soit en place au milieu afin d'éviter que la machine ne puisse être mise en marche par inadvertance.

• Placez la batterie (5) dans le pied de la machine conformément à l'illustration.
• Poussez sur la batterie jusqu'à ce qu'elle se bloque.
• Poussez sur les boutons de blocage de part et d'autre (10) avant de désterol la batterie et retirez-la du pied de la machine.

4. Utilisation

Veillez toujours à respecter les consignes de sécurité et les directives d'application en la matière.

Tenez fermement la machine et enfoncez les mèches dans le mandrin de façon régulière. Ne surchargez pas la machine. Utilisez exclusivement des mèches ne présentant aucun signe d'usure. Les mèches usées affectent le bon fonctionnement de la machine.

Réglage de la vitesse

La machine permet deux vitesses de perçage.

Pour un perçage lent ou pour le vissage/dévissage, placez le bouton de sélection de la vitesse (2) sur '1'. Pour un perçage, placez le bouton de sélection de la vitesse sur '2'.

Ne changez jamais la vitesse lorsque le moteur est en fonctionnement!

Réglage du couple

La machine permet de régler 16 couples différents afin de déterminer la force de vissage et de dévissage.

• Placez l'anneau de réglage du couple dans la position souhaitée.
• Les couples possibles sont indiqués sur l'anneau de réglage à l'aide de chiffres de 1 à 8 et d'un point entre les différents chiffres. Ce point représente une position intermédiaire (ce qui porte le nombre total de couples à 16).
• Choisissez de préférence un couple le plus bas possible pour contrôler les vis. Sélectionnez un couple supérieur si le moteur patine.

Vissage et dévissage

• Placez le commutateur d'inversion du sens de rotation (6) sur 'R' pour visser.
• Placez le commutateur d'inversion du sens de rotation sur 'L' pour dévisser.

Perçage

• Placez l'anneau de réglage du couple (3) sur perçage.

Lors de travaux de perçage, veillez toujours à ce que le commutateur d'inversion du sens de rotation (6) soit placé sur 'R'.

Mise en marche et arrêt

• Appuyez sur le bouton de mise en marche et d’arrêt (1). Selon que vous exerciez une force plus ou moins importante sur le bouton, vous pouvez régler le nombre de tours de la machine. Lorsque vous relâchez le bouton de mise en marche et d’arrêt, le mandrin est immédiatement freiné et la foreuse s’arrête automatiquement.
• Placez le commutateur d'inversion du sens de rotation (6) au milieu afin de bloquer la machine lorsqu'elle est arrêtée.
• Déposez la machine uniquement lorsque le moteur est tout à fait arrêté. Ne la déposez

jamais sur un support poussiéreux car les particules de poussière risqueraient de pénétrer dans le mécanisme.

Chargement des batteries

La batterie fournie est livrée non chargée. Utilisez le chargeur uniquement lorsque la température se trouve entre +5° et +40° Celsius. Utilisez le chargeur uniquement dans un local sec et ventilé.

Chargement

• Placez le support de la batterie sur un plan de travail plat puis positionnez la batterie dans son support. Faites attention au marquage des pôles + et -.
• Introduisez la fiche de l'adaptateur dans le connecteur sur le côté du support de la batterie.
• Branchez l'adaptateur sur le réseau. Le témoin lumineux du support de la batterie s'allume, indiquant ainsi que le chargement a commencé. Le chargement d'une batterie vide dure, la première fois, environ 5 heures, puis 3 heures les fois suivantes.

Le témoin ne s'éteint pas automatiquement lorsque le chargement est terminé! Ne laissez pas la batterie plus de 5 heures dans le chargeur. Si la batterie reste dans le chargeur, ce dernier peut surchauffer.

Déchéancement de la batterie

Le chargement de la batterie est important mais son déchargement l'est encore plus.

Lorsque la batterie est chargée, utilisez la perceuse jusqu'à ce que vous remarquiez qu'elle perd de sa puissance et n'atteint plus le régime maximum. La batterie est alors presque déchargée. Ce n'est qu'à ce moment que vous pouvez la recharger. Si vous rechargez la batterie alors qu'elle est encore pleine, par exemple à 30%, il peut se produire, ce qu'on appelle un effet de 'mémoire'. Seule la partie déchargée de la batterie est activée lors du chargement et la

partie encore chargée peut donc cristalliser.

• Cette partie de la batterie devient ensuite inutilisable.
• Ne déchargez pas complètement la batterie. Dès que vous remarquez que la puissance ou le régime de la perceuse diminue, rechargez la pile. Si vous continuez à utiliser la perceuse et que la batterie se vide complètement, une inversion de la polarité peut se produire. Cela peut signifier que le '+' devient le '-' et inversement. Lorsque ce phénomène se produit, il est permanent et cela peut endommager la batterie de manière irréversible.

Si vous n'avez pas utilisé la perceuse pendant une période prolongée, rechargez d'abord entièrement la batterie. La batterie doit être stockée chargée.

5. Service & maintenance

Assurez-vous que la machine n'est pas sous tension si vous allez procéder à des travaux d'entretien dans son système mécanique.

Les machines ont été conçues pour fonctionner longtemps sans problème avec un minimum d'entretien. En nettoyant régulièrement et correctement la machine, vous contribuerez à une longue durée de vie de votre machine.

Nettoyage

Nettoyez régulièrement le carter au moyen d’un chiffon doux, de préférence à l’issue de chaque utilisation. Veillez à ce que les fentes d’aération soient indemnes de poussière et de saletés. En présence de saleté tenace, employez un chiffon doux humecté d’eau savonneuse. Proscrivez l’emploi de solvants comme l’essence, l’alcool, l’ammoniaque etc. car ces substances attaquent les pièces en plastique.

Lubrification

Cette machine ne nécessite pas de graissage supplémentaire.

Veuillez vous adresser au centre de service indiqué sur la carte de garantie en cas de dysfonctionnement, par exemple après l'usure d'une pièce. Vous trouvez, à la fin de ce manuel, un schéma avec toutes les pièces que vous

pouvez commander.

Pour éviter les dommages liés au transport, la machine est livrée dans un emballage robuste. L'emballage est autant que possible constitué de matériel recyclable. Veuillez par conséquent destiner cet emballage au recyclage.

Tout équipement électronique ou électrique défectueux dont vous vous seriez débarrassé doit être déposé aux points de recyclage appropriés.

Garantie

Pour les conditions de garantie, lisez le certificat de garantie joint à part.
