BEDIENUNGSANLEITUNG CDM1090 Ferm

Übersetzung der Originalbetriebsanleitung

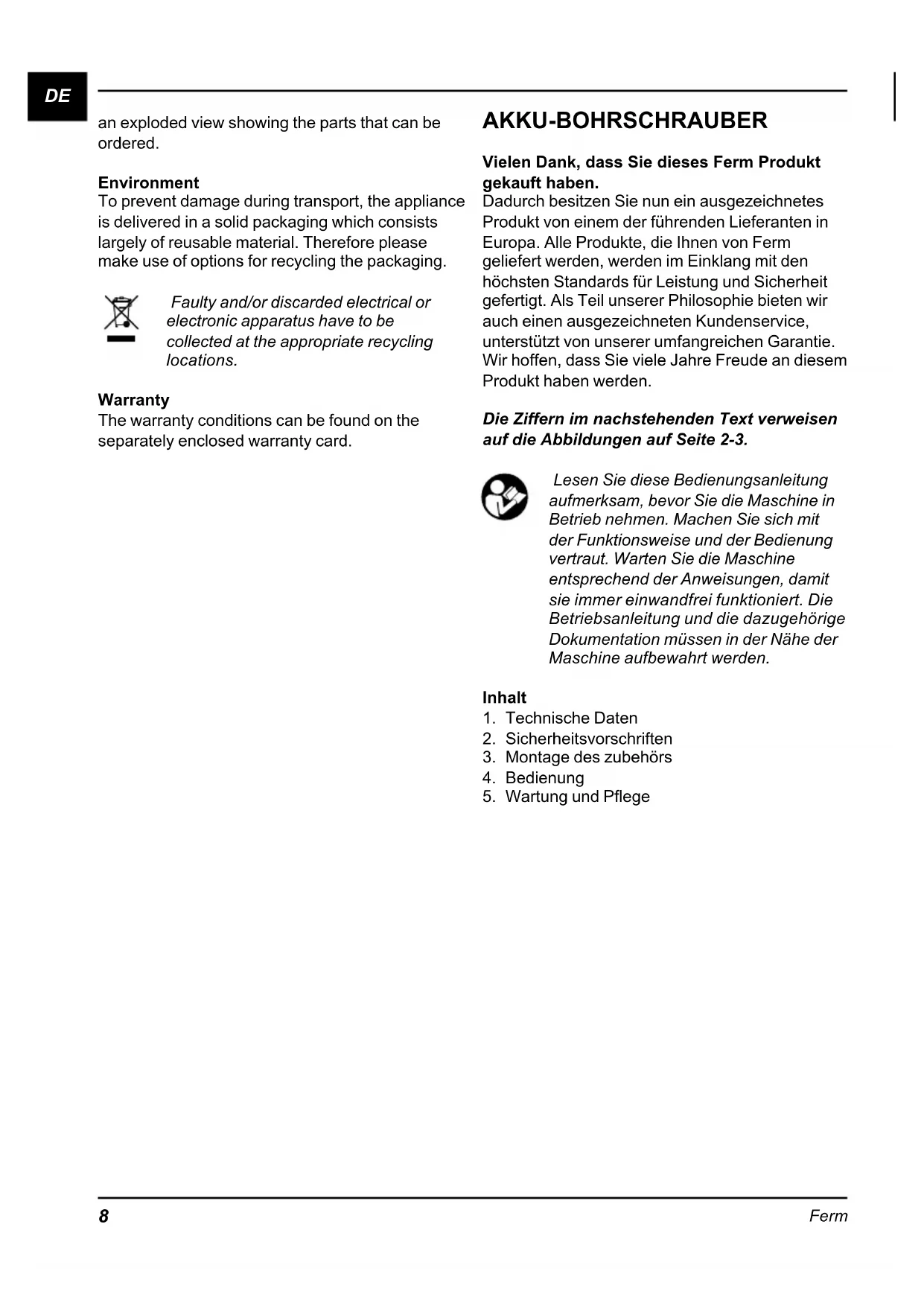

Ferm an exploded view showing the parts that can be ordered. Environment To prevent damage during transport, the appliance is delivered in a solid packaging which consists largely of reusable material. Therefore please make use of options for recycling the packaging. Faulty and/or discarded electrical or electronic apparatus have to be collected at the appropriate recycling locations. Warranty The warranty conditions can be found on the separately enclosed warranty card. AKKU-BOHRSCHRAUBER Vielen Dank, dass Sie dieses Ferm Produkt gekauft haben. Dadurch besitzen Sie nun ein ausgezeichnetes Produkt von einem der führenden Lieferanten in Europa. Alle Produkte, die Ihnen von Ferm geliefert werden, werden im Einklang mit den höchsten Standards für Leistung und Sicherheit gefertigt. Als Teil unserer Philosophie bieten wir auch einen ausgezeichneten Kundenservice, unterstützt von unserer umfangreichen Garantie. Wir hoffen, dass Sie viele Jahre Freude an diesem Produkt haben werden. Die Ziffern im nachstehenden Text verweisen auf die Abbildungen auf Seite 2-3. Lesen Sie diese Bedienungsanleitung aufmerksam, bevor Sie die Maschine in Betrieb nehmen. Machen Sie sich mit der Funktionsweise und der Bedienung vertraut. Warten Sie die Maschine entsprechend der Anweisungen, damit sie immer einwandfrei funktioniert. Die Betriebsanleitung und die dazugehörige Dokumentation müssen in der Nähe der Maschine aufbewahrt werden. Inhalt

2. Sicherheitsvorschriften

3. Montage des zubehörs

5. Wartung und PflegeDE

Gerätedaten Spannung 18 V Spannung Akkuladegerät 230 V Frequenz Akkuladegerät 50 Hz Akkuleistung 1.3 Ah Ladedauer 3-5 Std Anzahl der Bohrgeschw. 2 Max. Drehmoment (Geschwindigkeit niedrig) 15 Nm Drehzahl, ohne Last Position I 0-400/min Position II 0-1150/min Bohrfutteraufnahme 0.8 - 10 mm Gewicht (einschl. Akku) 2.0 kg Lpa (Schalldruck) 80.0 dB(A) Lwa (Schallleistung) 91.0 dB(A) Vibrationswert 1.399 m/s

Vibrationsstufe Die im dieser Bedienungsanleitung angegebene Vibrationsemissionsstufe wurde mit einem standardisierten Test gemäß EN 60745 gemessen; Sie kann verwendet werden, um ein Werkzeug mit einem anderen zu vergleichen und als vorläufige Beurteilung der Vibrationsexposition bei Verwendung des Werkzeugs für die angegebenen Anwendungszwecke - die Verwendung des Werkzeugs für andere Anwendungen oder mit anderem oder schlecht gewartetem Zubehör kann die Expositionsstufe erheblich erhöhen - Zeiten, zu denen das Werkzeug ausgeschaltet ist, oder wenn es läuft aber eigentlich nicht eingesetzt wird, können die Expositionsstufe erheblich verringern Schützen Sie sich vor den Auswirkungen der Vibration durch Wartung des Werkzeugs und des Zubehörs, halten Sie Ihre Hände warm und organisieren Sie Ihren Arbeitsablauf Packungsinhalt 1 Akku-Bohrschrauber 2 Akkus 1 Akkuladegerät 2 Doppelseitige bits 1 Bedienungsanleitung 1 Sicherheitsvorschriften 1 Garantiekarte Überprüfen Sie das Gerät auf lockere Teile und Zubehör, die beim Transport beschädigt wurden. Produktinformationen Abb. A

1. Ein-/Aus-Schalter

2. Geschwindigkeitswahlschalter

3. Einstellring Drehmoment

6. Drehrichtungsschalter

2. SICHERHEITSVORSCHRIFTEN

Erläuterung der Symbole Lebens- und Verletzungsgefahr und Gefahr von Beschädigungen am Gerät bei Nichteinhaltung der Sicherheits- vorschriften in dieser Anleitung. Deutet das Vorhandensein elektrischer Spannung an. Die Drehzahl der Maschine kann elektronisch eingestellt werden. Nicht im Regen benutzen. Nur zur Benutzung in Gebäuden Ni-Cd-Akkus sind recycelbar. Geben Sie sie bei einer Entsorgungsstelle für chemische Abfälle ab, so dass die Akkus recycelt oder auf umwelt- freundliche Weise entsorgt werden. Nicht in den Hausmüll werfen Wichtige Sicherheitshinweise für Ladegerät und Akkublock Sollten Sie mit Säure aus dem Akkublock in Berührung kommen, waschen Sie sofort die Säure mit Wasser ab. Sollte Säure in ihre Augen gelangen, spülen Sie sofort Ihre Augen mit Wasser aus und suchen Sie sofort einen Arzt auf!DE

1. Lesen und beachten Sie vor der

Benutzung die Bedienungsanleitung und Sicherheitshinweise für das Ladegerät und den Akkublock!

2. Achtung! Benutzen Sie nur das Ladegerät

und den Akkublock die vom Hersteller geliefert wurden, anderenfalls besteht Unfallgefahr.

3. Schützen Sie Ladegerät, Akkublock und das

Elektrowerkzeug vor Feuchtigkeit, wie z.B. Regen oder Schnee.

4. Überprüfen Sie immer vor Benutzung des

Ladegeräts den korrekten Anschluß aller Kabel.

5. Wenn Sie Beschädigungen an Kabeln

feststellen, dürfen Sie das Ladegerät nicht mehr benutzen. Lassen Sie das beschädigte Kabel sofort auswechseln.

6. Wenn Sie das Ladegerät nicht benutzen, muß

der Netzstecker aus der Kontaktdose gezogen sein. Ziehen Sie den Netzstecker nicht am Netzkabel.

7. Sollte das Ladegerät herunterfallen

oder anderweitig starker mechanischer Beanspruchung ausgesetzt sein, lassen Sie es vor weiterer Benutzung erst von einer anerkannten Fachwerkstatt auf Beschädigung untersuchen. Beschädigte Teile müssen repariert werden.

8. Behandeln Sie den Akkublock mit Umsicht,

lassen Sie ihn nicht fallen, oder schlagen Sie ihn nicht an.

9. Versuchen Sie niemals das Ladegerät

oder den Akkublock selbst zu reparieren. Reparaturen mussen immer von einer anerkannten Fachwerkstatt durchgeführt werden, andernfalls besteht Unfallgefahr.

10. Ziehen Sie vor Reinigung oder Wartung

von Ladegerät oder Akkublock immer den Netzstecker aus der Steckdose des Ladegeräts.

11. Laden Sie nie den Akkublock, wenn die

Umgebungs temperatur unterhalb 5 °C oder oberhalb 40 °C liegt.

12. Die Lüftungsöffnungen des Ladegeräts

müssen immer frei sein.

13. Der Akkublock darf nicht kurzgeschlossen

werden. Bei einem Kurzschluß fließt Strom mit hoher Strom stärke. Überhitzung, Brand- gefahr oder Platzen des Akkublocks können die Folge sein. Dies kann zu Beschädigung des Akkublocks bzw. Unfallgefahr für den Benutzer führen. Deshalb:

• Schließen Sie keine Kabel an die Polen des Akkublocks an.

• Achten Sie darauf, daß sich keine Metall- gegenstände (Nägel, Büroklammern, Münzen etc.) in der Akkublock-aufnahme befinden.

• Setzen Sie dem Akkublock nicht Wasser oder Regen aus.

• Verwenden Sie den mitgeliefertem Akkublock ausschließlich in kombination mit diesem Akku-Bohrschrauber um Fehler und/oder Risiko zu vermeiden.

14. Ein beschädigter oder nicht mehr ladbarer

Akkublock muß als Sondermüll entsorgt werden. Werfen Sie ihn nicht in den Hausmüll.

15. Werfen Sie den Akkublock niemals ins Feuer

oder Wasser. Es besteht Explosionsgefahr! Elektrische Sicherheit Überprüfen Sie stets, ob die Spannung auf dem Akkusatz mit der auf dem Leistungsschild genannten Spannung übereinstimmt. Überprüfen Sie auch, ob Ihre Netzspannung mit der Eingangs- spannung des Akkuladegeräts übereinstimmt. Gerät der Schutzklasse II - schutzisoliert - kein Schutzkontakt erforderlich. Austauschen von Kabeln oder Steckern Wenn die Anschlussleitung beschädigt wird, muss sie durch eine besondere Anschlussleitung ersetzt werden, die vom Hersteller oder seinem Kundendienst erhaltlich ist. Entsorgen Sie alte Kabeln oder Stecker, unmittelbar nachdem Sie durch neue ersetzt sind.

• Nehmen Sie den Akkublock ab. Bei Nichtgebrauch des Elektrowerkzeugs, vor der Wartung und beim Wechsel von Werkzeugen wie z.B. Spannfutter, Bohrer.

• Das Gerät ist zum Schrauben und Bohren geeignet. Alle anderen Anwendungen werden ausdrücklich ausgeschlossen.DE

Entfernen Sie vor Anbringung eines Zubehörteils stets die Akku. Einsetzen und Entfernen von Bohrschneiden Abb. B Die Maschine kann neben Bohrschneiden auch Schraubenzieherspitzen mit sechskantigem Schaft aufnehmen.

• Lösen Sie das Bohrfutter (4), indem Sie es an der Bördelung (9) drehen.

• Setzen Sie den Schaft der Bohrschneide in die Aufnahme des Bohrfutters ein.

• Drehen Sie das Bohrfutter fest, so daß die Bohrschneide festgeklemmt ist.

• Drehen Sie das Bohrfutter wieder auf, wenn Sie die Bohrschneide wechseln möchten. Einsetzen und Entfernen des Akkus Abb. C Überprüfen Sie, daß die Außenfläche des Akkublocks oder Werk-zeugs sauber und trocken ist, bevor das Ladegerät angeschlossen wird.

• Sorgen Sie dafür, daß der Drehrichtungsschalter (6 Abb. A) in der mittleren Position steht, um zu vermeiden, daß die Maschine unerwartet eingeschaltet werden kann.

• Setzen Sie den Akku (5) in den Fuß der Maschine ein, wie auf der Zeichnung angegeben. Drücken Sie den Akku fest, bis er einrastet.

• Drücken Sie an beiden Seiten die Sperrknöpfe (10), bevor Sie den Akku entfernen, und ziehen Sie den Akku aus dem Fuß der Maschine.

Beachten Sie immer die Sicherheitshinweise und halten Sie sich an die einschlägigen Vorschriften. Halten Sie die Maschine ordentlich fest und drücken Sie die Bohrschneide gleichmäßig in das Werkstück. Überlasten Sie die Maschine nicht. Verwenden Sie ausschließlich Bohrschneiden, die noch keinen Verschleiß erkennen lassen. Verschlissene Bohrschneiden beeinflussen die Funktionstüchtigkeit der Maschine nachteilig. Geschwindigkeit einstellen Abb. D Die Maschine bietet zwei Bohrgeschwindigkeiten.

• Stellen Sie den Geschwindigkeitswahlschalter (2) für langsames Bohren oder für Schrauben ein-/ausdrehen auf ´1´ ein.

• Stellen Sie den Geschwindigkeitswahlschalter für schnelles Bohren auf ´2´ ein. Nie bei laufendem Motor umschalten! Drehmoment einstellen Abb. E Die Maschine hat 16 verschiedene Drehmoment- einstellungen mit denen die Kraft für das Ein- und Herausdrehen der Schrauben bestimmt werden kann.

• Stellen Sie den Einstellring Drehmoment (3) in die gewünschte Position. Drehmoment- einstellungen, die zur Auswahl stehen, werden auf dem Einstellring mit Hilfe der Ziffern von 1 bis 8 und mit einem Punkt zwischen zwei Ziffern angegeben, die eine Zwischenposition bezeichnen (insgesammt 16).

• Wählen Sie vorzugsweise eine so niedrige Position wie möglich, um die Schraube zu bewegen. Wählen Sie eine höhere Position, wenn der Motor durchrutscht. Schrauben ein- und ausdrehen

• Stellen Sie den Drehrichtungsschalter (6) auf Position ´R´ zum Eindrehen von Schrauben.

• Stellen Sie den Drehrichtungsschalter auf Position ´L´ zum Ausdrehen von Schrauben. Bohren

• Drehen Sie den Einstellring Drehmoment (3) in Bohrposition. Sorgen Sie dafür, daß der Drehrichtungsschalter (6) beim Bohren immer auf ´R´ eingestellt ist. Ein- und Ausschalten Abb. A

• Drücken Sie den Ein-/Aus-Schalter (1) ein.DE

Ferm Sie regeln die Drehzahl der Maschine mittels Kraftübertragung auf den Schalter.

• Lassen Sie den Ein-/Aus-Schalter (1) los, wird das Bohrfutter sofort gebremst und läuft nicht mehr nach.

• Schieben Sie den Drehrichtungsschalter (6) in die Mitte, um die Maschine im ausgeschalteten Zustand zu blockieren. Legen Sie die Maschine erst wieder hin, wenn der Motor völlig stillsteht. Legen Sie die Maschine nicht auf einen staubigen Untergrund. Staubteilchen können in den Mechanismus hineindringen. Akkus aufladen

• Der beiliegende Akkublock wird in ungeladenem Zustand mitgeliefert.

• Verwenden Sie das Akkuladegerät ausschließlich bei einer Temperatur zwischen +5º und +40 °C.

• Verwenden Sie das Akkuladegerät ausschließlich in trockenen, gut belüfteten Räumen. Laden Abb. F

• Stellen Sie die Akkublock-Aufnahme auf einen flachen Tisch und setzen Sie den Akku in die Akkublock-Aufnahme ein.

• Achten Sie dabei auf die angegebenen Polungsmarkierungen ‘’+’’ und ‘’-’’.

• Stecken Sie den Adapterstecker des Netzadapters in die Steckerbuchse seitlich des Akkuhalters.

• Stecken Sie den Netzadapter in die Steckdose.

• An der Akkublock-Aufnahme leuchtet jetzt das rote Lämpchen und zeigt damit an, dass der Akku geladen wird.

• Das Aufladen eines vollständig entladenen Akkus dauert beim ersten Laden etwa 5 Stunden, bei jedem weiteren Laden etwa 3 Stunden. Nach Ablauf der Ladezeit erlischt das rote Lämpchen nicht automatisch! Nehmen Sie den Akku spätestens nach 5 Stunden aus dem Ladegerät. Falls Sie den Akku nach der Ladezeit im Ladegerät belassen, könnte dieser überhitzt werden. Entladen des Akkus Nicht nur das Aufladen von Akkus, sondern auch das Entladen ist wichtig, wenn nicht sogar noch wichtiger.

• Wenn der Akku aufgeladen ist, muss der Akkubohrschrauber so lange benutzt werden, bis Sie feststellen, dass die Leistung des Bohrschraubers nachlässt und die maximale Drehzahl nicht mehr erreicht wird.

• Der Akku ist jetzt nahezu entladen. Erst jetzt sollte der Akku wieder aufgeladen werden.

• Falls Sie den Akku aufladen, wenn dieser z. B. noch eine Leistung von einem Drittel hat, kann der so genannte “Memoryeffekt” auftreten. Weil beim Aufladen jetzt nur noch der entladene Teil der Akkukapazität aktiviert wird, kann der Akku in dem Drittel, das noch geladen ist, zu kristallisieren beginnen. Dadurch ist dieser Teil der Akkukapazität unbrauchbar geworden.

• Sie sollten den Akku auch nicht vollständig entladen. Sobald Sie merken, dass die Leistung oder die maximale Drehzahl des Bohrschraubers abnimmt, sollten Sie den Akku wieder aufladen. Wenn Sie Ihren Bohrschrauber weiterhin benutzen und den Akku vollständig entladen, kann der so genannte “Umpoleffekt” auftreten. Dabei wird die Polarität der Akkupole umgedreht, d. h. ‘’+’’ wird zu ‘’-’’ und ‘’-’’ wird zu ‘’+’’. Ist dieser Effekt erst ein Mal aufgetreten, bleibt beim Laden die Polarität vertauscht und der Akku ist irreparabel beschädigt. Sollten Sie den Akkubohrschrauber längere Zeit nicht benutzt haben, müssen Sie den Akku zunächst voll aufladen. Der Akku muss in geladenem Zustand aufbewahrt werden.

5. WARTUNG UND PFLEGE

Ziehen Sie beim Reinigen und Warten des Geräts den Netzstecker. Benutzen Sie für die Reinigung des Geräts niemals Wasser oder aggressive Flüssigkeiten. Reinigen Sie das Gerät mit Hilfe einer Bürste. Die Geräte wurden für Langzeitbetrieb bei minimaler Wartung konstruiert. Ihr nachhaltigNL

Ferm zufriedenstellender Betrieb hängt von der richtigen Gerätepflege und von regelmäßiger Reinigung ab. Reinigen Reinigen Sie das Maschinengehäuse regelmäßig mit einem weichen Tuch, vorzugsweise nach jedem Einsatz. Halten Sie die Lüfterschlitze frei von Staub und Schmutz. Entfernen Sie hartnäckigen Schmutz mit einem weichen Tuch, angefeuchtet mit Seifenwasser. Verwenden Sie keine Lösungsmittel wie Benzin, Alkohol, Ammoniak, usw. Derartige Stoffe beschädigen die Kunststoffteile. Schmieren Die Maschine braucht keine zusätzliche Schmierung. Störungen Sollte beispielsweise nach Abnutzung eines Teils ein Fehler auftreten, dann setzen Sie sich bitte mit der auf der Garantiekarte angegebenen Serviceadresse in Verbindung. Im hinteren Teil dieser Anleitung befindet sich eine ausführliche Übersicht über die Teile, die bestellt werden können. Umwelt Um Transportschäden zu verhindern, wird die Maschine in einer soliden Verpackung geliefert. Die Verpackung besteht weitgehend aus verwertbarem Material. Schadhafte und/oder entsorgte elektrische oder elektronische Geräte müssen an den dafür vorgesehenen Recycling-Stellen abgegeben werden. Garantie Lesen Sie die Garantiebedingungen auf der separat beigefügten Garantiekarte. ACCUBOORMACHINE Dank u voor het aanschaffen van dit Ferm product. U heeft een excellent product aangeschaft, geproduceerd door een van Europa’s leidende leveranciers. Alle producten van Ferm zijn geproduceerd volgens de hoogste standaarden voor wat betreft prestaties en veiligheid. Als onderdeel van onze filosofie leveren wij tevens een excellente klantenservice, gesteund door onze uitgebreide garantie. Wij hopen dat u dit product gedurende vele jaren met plezier zult gebruiken. De nummers in de nu volgende tekst verwijzen naar de afbeeldingen op pagina 2-3. Lees deze gebruiksaanwijzing zorgvuldig door, voor u de machine in gebruik neemt. Maak u vertrouwd met de werking en de bediening. Onderhoud de machine volgens de aanwijzingen, zodat zij altijd naar behoren blijft functioneren. Deze gebruiksaanwijzing en de bijbehorende documentatie dienen in de buurt van de machine bewaard te worden. Inhoudsopgave
