BRUKSANVISNING CDM1090 Ferm

Genom detta har du nu en utsokt produit, levererad av en av Europas ledande leverantörer. Allaprodukter som levereras till dig av Ferm ar tillverkade enigt hogsta standarden av prestanda och sakerhet. Som del av var filosofi levererar vi ocksä en utmärkt kundservice, stdd av var omfattande garantiet.

Vi hoppas att dukommen att tycka om att anvandaenna produit i manga ar framat.

Siffrorna i texten nedan hunvisar till bilderna pa sidorna 2-3.

Läs noga igenomenna braksanvisning innan du börjar anvanda maskinen. Gör digbekant hur den fungerar och sköts. Underhall maskinen enligt anvisningarna sa att den alltid fungerar felfritt. Bruksanvisning och tillhörande dokumentation skaförvaras i narheten av maskinen.

Inneháll

1. Maskinformation
2. Sakerhetsforeskrifter
3. Montering av tillbehor
4. Användning
5. Service & underhäll

1. MASKINFORMATION

Tekniska spekifikationer

Spanning 18 V	---
Spanning batteriladdare 230 V
Frekvens batteriladdare 50 Hz
Batterieffekt 1.3 Ah
Laddningens langd 3-5 tim.
Antal borrsjunkningshest. 2
Max. vridmoment (lag hastighet) 15 Nm
Varvital,utan belastning
Läge I 0-400/min
Läge II 0-1150/min
Borrchuckens hällare 0.8 - 10 mm
Vikt (inkl. batteri) 2.0 kg
Lpa (ljudtryck) 80.0 dB (A)
Lwa (ljudnivå)	91.0 dB (A)
Vibrationsvärde	1.399 m/s2

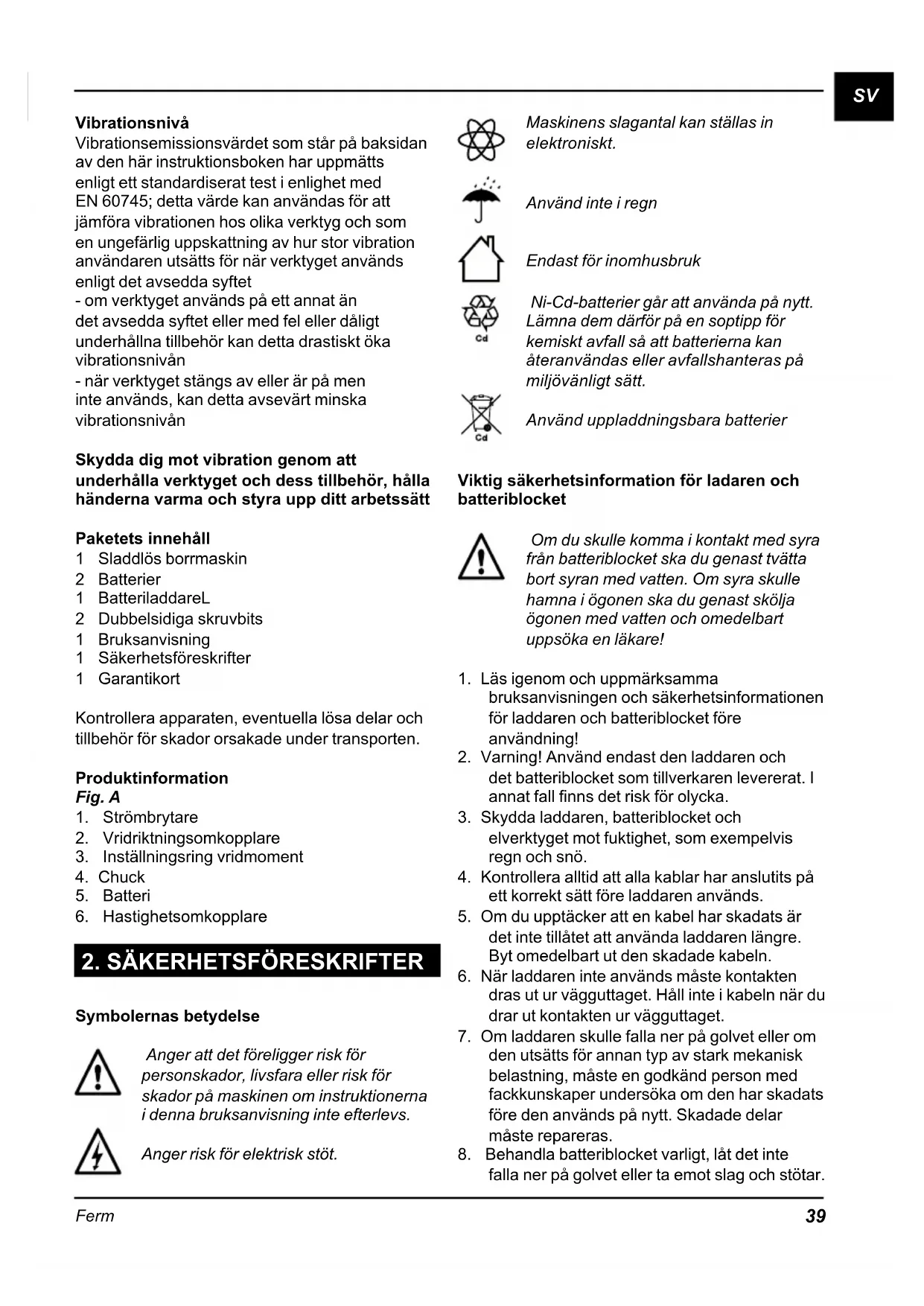

Vibrationsnivá

Vibrationsemissionsvärdet som står på baksidan av den här instruktionsboken har uppmätts enlichtedd standardiserat test i enlighet med EN 60745; detta varde kan anvandas for att jämförra vibrationen hos olika verktyg och som en ungefärlig uppskattning av hur stor vibration användaren utsätts forär verktyget används enlicht det avsedda syfitet

• om verktyget används på att annat an det avsedda syfitet aller med fel eller)dalgit underhällna tillbehör kan detta drastiskt öka vibrationsnivān
• när verktyget stängs av erler ar på men inte används, kan detta avsevärt minska vibrationsnivān

Skydda dig mot vibration genom att underhälla verktyget och dess tillbehör, hälla händerna varma och styra upp ditt arbetssätt

Paketets inneháll

1 Sladdlos borrmaskin
2 Batterier
1 BatteriladdareL
2 Dubbelsidiga skruvbits
1 Bruksanvising
1 Sakerhetsforeskrifter
1 Garantikort

Kontrolera apparaten, eventuella losa delar och tillbehör für skador orsakade under transporten.

Produktinformation

Fig. A

1. Strömbrytare
2. Vridriktningsomkopplare
3. Installningsring vridmoment
4. Chuck
5. Batteri
6. Hastighetsomkopplare

2. SÄKERHETSFÖRESKRIFTER

Symbolernas betydelse

Anger att det föreligger risk für personskador, livsfara aller risk für skador på maskinen om instruktionerna ienna bruksanvisining inte afterlevs.

Anger risk for elektrisk stöt.

Maskinens slagantal kan stallas in elektroniskt.

Använd inte i regn

Endast for inomhusbruk

Ni-Cd-batterier gär att använda på nytt. Lämna dem därfor på en soptipp for kemiskt avfall sä att batterierna kan Återanvändas eller avfallschaneras på miljövänligt satt.

Använd uppladdningsbara batterier

Viktig sakerhetsinformation for ladaren och batteriblocket

Om du skulle komma i kontakt med syra fran batteriblocket sca du genast tvatta bort syran med vatten. Om syra skulle hamna i ögonen sca du genast skölja ögonen med vatten och omedelbart uppsöka en lákare!

1. Läsigenom och uppmärksamma braupsanvisningen och sakerhetsinformationen for laddaren och batteriblocket fore användning!
2. Varning! Använd endast den laddaren och det batteriblocket som tillverkaren levererat. I annat fall finns det risk for olycka.
3. Skydda laddaren, batteriblocket och elverktyget mot fuktighet, som exemplvis regn och snö.
4. Kontrollera alltid att alla kablar har anslutits pa ett korrekt satt fore laddaren anvands.
5. Om du upptäcker att en kabel har skadats ar det inte tillatet att använda laddaren langre. Byt omedelbart ut den skadade kabeln.
6. När laddaren inte används måste kontakten dras ut ur vagguttaget. Häll inte i kabeln nar du drar ut kontakten ur vagguttaget.
7. Om laddaren skulle falla ner på golvet eller om den utsats for annan typ av stark mekanisk belastning, maste en godkänd person med fackkunskaper undersöka om den har skadats fore den används på nytt. Skadade delar maste repareras.

8. Behandla batteriblocket varligt, lát det inte falla ner på golvet eller ta emot slag och stötar.

9. Försök aldrig att på egen hand reparera laddaren eller batteriblocket. Reparationer måste alltid utföras av en godkänd person med fackkunskaper, annars finns det risk for olycka.

10. Dra alltid ut kontakten ur laddarens kontaktuttag fore laddaren eller batteriblocket rengör sller underhalls.
11. Ladda aldrig batteriblocket om den omgivandete temperaturen ligger under 5^ aller over 40 ^ C
12. Ventilationsöppningarna på laddaren fär aldrig vara övertäckta.
13. Batteriblocket fär inte kortslutas.

Vid kortslutning flyter strömmen med högre strömstyrka. Följder kan vara overhetting, fara for brand eller att batteriblocket brister. Detta kan leda till att batteriblocket aller att användaren skadas.

Darfor:

• Anslut inga kablar till batteriblockets poler.
  Forsakra dig om att det inte finns nagrametalloffremal (spikar, gem, mynt osv.) i batteriblockets hallare.

• Utsatt inte batteriblocket für vatten aller regn.
  Använd endast det medlevererade batteriblocket i kombination med den har batteridrivna borrmaskinen/skruvdragaren for att undvika fel och/eller risker.

• Ett skadat batteriblock aller att batteriblock som inte langre gär att ladda maste behandlas som riskavfall när det kastas. Kasta det inte i hushållssoporna.

• Kasta aldrig batteriblocket i eld ell erer vatten. Risk for explosion!

Elektrisk sakerhet

Kontrollera alltid att spanningen pa batteriet overensstammer med den spanning som anges pa typplaten. Kontrollera ocksa att elnatets spanning overensstammer med inspanninger pa batteriladdaren.

Maskin klass II - dubbel isolering, jordad kontakt behövs ej.

Byte av kablar eller kontakter

Kasta omedelbart bort gamla kablar eller kontakter\ när de har bytits ut mot nya.

• Ta loss batteriblocket. Om elverktyget inte används, före underhäll och nar verktyg byts, t.ex. chuck, borr.
• Apparaten ar avsedd for skruvdragning och borrning. Alla andra tillampningar ar uttryckligen otillatna.

3. MONTERING AV TILLBEHOR

Satta i och ta ur borrskar

Fig. B

Du kan forutom borrskar aven anvanda maskinen med skruvdragarbits med sexkantigt skaft.

• Lossa på borrchucken (4) genom att vrida på fländsen (9).
  Satt i borstkarets skaft i borrchuckens hallare.
  Vrid at borrchucken sa att borskaret klams fast.
  Vrid ater upp borrchucken när du vill byta borrskar.

Satta i och ta ut batteriet

Fig. C

Kontrollera att utsidan av batteriblocket eller verktyget ar ren och torr fore laddaren ansluts.

• Set till att brytaren for vridriktning (6, Fig. A)
  stär i det mellersta laget for att undvika att maskinen oväntat ska kunna gå igäng.
• Satt i batteriet (5) i maskinfoten enligt illustrationen. Tryck fast batteriet ordentligt tills det hamnar i ratt lage.
  Tryck på spärrknapparna (10) på bädasidor innan du avlågsnar batteriet och dra ut batteriet ur maskinfoten.

4. ANVÄNDNING

Uppmärksamma alltid sakerhetsinformationen och folj lampliga foreskrifter.

Häll fast maskinen ordentlich och tryck in borstkäret jämnt i arbetsstycket. Überbelasta inte maskinen. Använd enbart borstkär som annu inte visar tecken på förslitting. Utslitna borstkär päverkar maskinens Funktionsdugliget negativt.

Stalla in hastighet

Fig. D

Du kan välja mellan tvà borrhastigheter.

Stall in knappen for val av hastighet (2) i lage '1' for langsam borrning erler for i-ller urdragning av skruvar.
Ställ in knappen für val av hastighet i lage '2' for snabb borrning.

Byt aldrig varvtil narn motom arigang!

Stalla in vridmoment

Fig. E

Maskinen har 16 olica vridmomentsinställninger med vilka kraften for i- och urdragning av skruvar kan bestämmas.

Vrid stallringen for vridmoment (3) till onskad position.
Vridmomentsinställningarna som du kan valja mellan anges på ställringen med hjälp av siffrorna 1-8 och med en punkt mellan två siffror som anger en mellanposition (total 16).
Välj ettså lagt lage som möjigt for att satta skruven i rörelse. Väljett högre lage om motorn slirar.

Skruva i och ur skruvar

Satt knappen for vridiktning (6) i lage 'R' for att skruva i skruvar.
Satt knappen for vridriktning (6) i lage 'L' for att skruva ur skruvar.

Borra

Vrid ställringen für vridmoment (3) till borläge.

Se till att knappen for vridrikting (6) alltid ar installd pa 'R' narr du borrar.

Satta på och stänga av Fig.A

Tryck in päsättnings- och avstängningsknappen (1). Maskinens varvtil regleras med hjälp av kraftöveröring på knappen.

• Om du släpper pāsättnings- och avständningsknappen (1) stannar borrchucken och gär inte langre.
• Skjut knappen für vridriktning (6) till mittenläget für att blockera maskinen i avstängt lage.
• Lagg Först bort maskinen nar motorn helt och hallet har stannat. Lagg inte maskinen på ett dammigt underlag. Dammpartiklar kan tränga in i mekanismen.

Ladda batterier

Det medfoljande batteriet levereras i oladdat tillstand.

• Använd batteriladdaren endast inom ett temperaturomrade mellan +5^ och +40^ Celsius.
• Använd batteriladdaren endast i en torr, ventilerad lokal.

Laddning

Fig. F

• Placera batterihällaren på en plan bänk och sätt batteriet i hullaren. Var noga med markeringarna + och -.
  Satt adapterkontakten fran nätadaptern i uttaget pa sidan av batterihällaren.
  Satt natadaptern i ett vagguttag.
  Den roda laddningslampan pa batterihallaren tands till tecken pa att batteriet laddas.
• Uppladdning av ett helt urladdat batteri drojer ca. 5 timmar den forsta gangen och sedan ca. 3 timmar.

After laddningstiden slacks den roda lampan inte automatisk! Tag ut batteriet ur laddaren inom 5 timmar. Om batteriet inte tas ut ur laddaren after laddningsperioden, kan det overhettas.

Urladdning av batteriet

Det ar inte bara viktigt att ladda batterier, urladdning ar lika viktigt aller annu viktigare.

• När batteriet har laddats sca borrmaskinen användas tills du börjar marka att maskinens kraft avtar och att den inte langreningar sitt maximala varvtil.
• Batteriet ar nu nastan urladdat. Först nu fár du börja ladda detigen.
• Om batteriet laddas medan det fortfarande har kvar t.ex. en tredjedel av sin laddning, kan den

s.k. 'minneseffekten' uppsta. Eftersom endast den urladdade delen av batteriets kapacitet fylls pa under laddningen, kan batteriet borja kristallisera i tredjedelen som annu ar laddad. Denna del av batteriets kapacitet kan da aldrig mera anvandas.

• Ladda inte ur batteriet till minimum. Det skå laddas sä snart du börjar märka att kraften eller det maximala varvtalet avtar. Om du fortssätter att använda borrmaskinen och batteriet laddas ur helt, kan den s.k. 'polvändningseffekten' uppsta. Batteriernas poler byter plats: +' blir dä -' och -' blir +'. Om detta en gäng har skettkommen polariteten att forbl omvänd under laddningen, vilket ohjälpligt skadar batteriet.

Om borrmaskinen intekommen att anvandas under langre tid, maste batteriet forst laddas helt. Batteriet ska forvaras i laddat tillstand.

5. SERVICE & UNDERHÄLL

När maskinen underhälls aller rengörskaa stickkontakten tas ur eluttaget. Använd aldrig vatten erler lattantändigavatskor for att rengöra maskinen. Borsta maskinen ren med hjälp av en borste.

Maskinerna har tillverkats for att fungera under en lang period med minsta mojliga underhall. For att fã maskinen att kontinuerligt fungera tillfredsstallande ske den skotas och rengoras pa ratt satt.

Rengöring

Rengör maskinhöljet regelbundet med en mjuk duk, foreträdesvis after varje användning.
Tillse att ventilationsspringorna är fria frän damm och smuts.
Använd en mjuk duk fuktad med tvålvatten vid svar smuts. Använd inga losningsmedel som bensin, alkohol, ammoniak etc. Sādana ämn skadar plastdelarna.

Smörjning

Maskinen behöver ingen extra smörjning.

Fel

Kontakta servicestället som anges pa garantibeviset om ett fel uppst, t.ex.PGA ground av en del som ar nedslitten. I slutet av den har

bruksanvisingen finns en sprangskiss over de delar som kan bestallas.

Driftstörningar

For att undvika transportskador levereras maskinen i en sa stadig forpackning som möjlig. Forpackningen har sa langt det ar möjlig tillverkats av atervinningsbart material.

Skadade och/eller kasserade elektriska och elektroniska apparater ska lämnas in enligt gällande miljöregler.

Garanti

Garantivillkoren framgår av det separat bifogade garantikortet.
