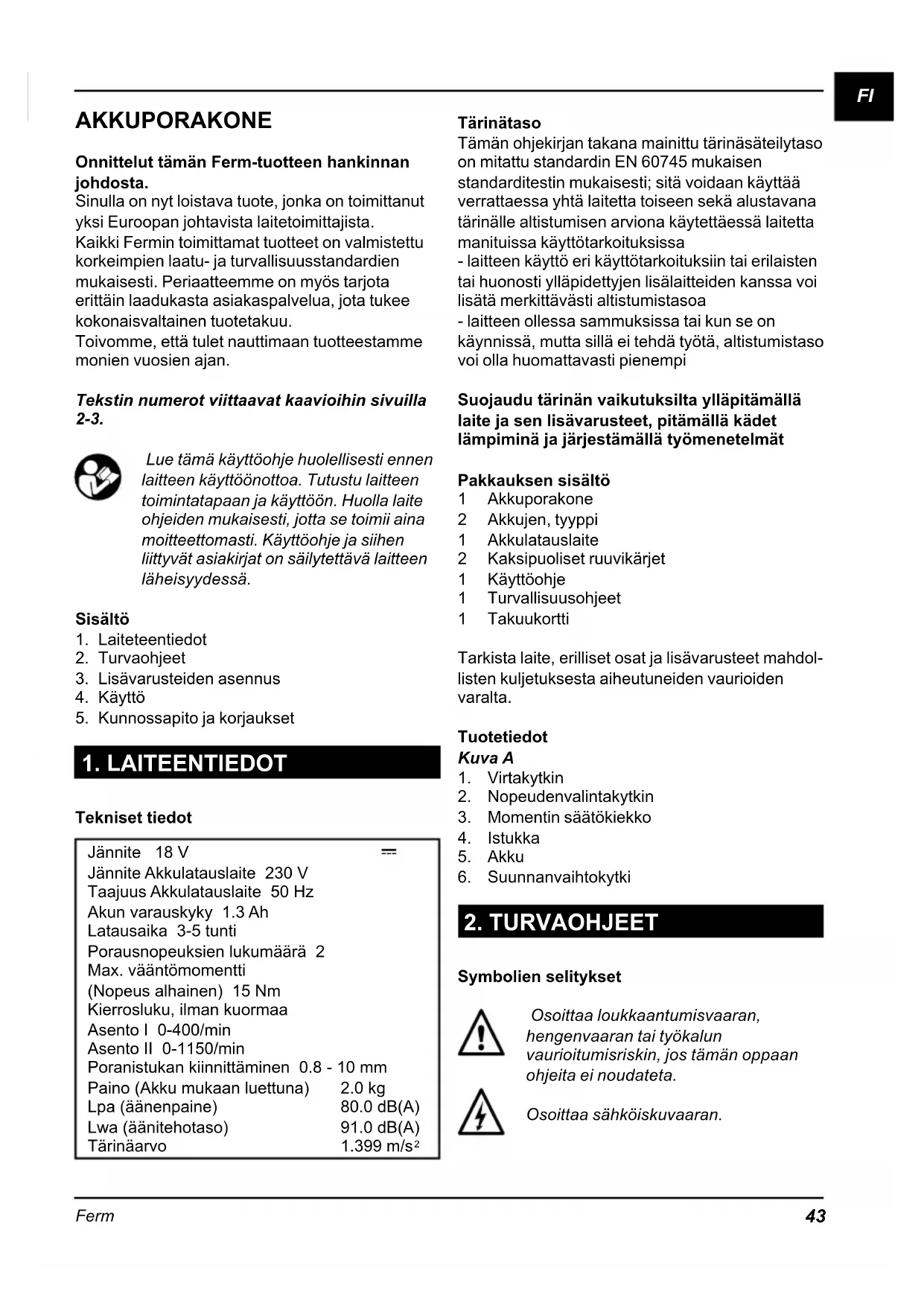

KÄYTTÖOHJE CDM1090 Ferm

Alkuperäisten ohjeiden kännös 43

NO

Onnittelut tämän Ferm-tuotteen hankinnan johdosta.

Sinulla on nyt loistava tuote, jonka on toimittanut yksi Euroopan johtavista laitetoimittajista.

Kaikki Fermin toimittamat tuotteet on valmistetu korkeimpien laatu- ja turvallisuusstandardien mukaisesti. Periaatteemme on myos tarjota erittain laadukasta asiakaspalvelua, jota tukee kokonaisvaltainen tuotetakuu.

Toivomme, etta tulet nauttimaan tuotteestamme monien vuosien ajan.

Tekstin numerot viittaavat kaavioihin sivuilla 2-3.

Lue tamä käyttoohje huolellisesti ennen laitteen käyttoönottoa. Tutustu laitteen toimintapaan ja käyttoon. Huolla laite ohjeiden mukaisesti, jotta se toimii aina moitteettomasti. Käyttoohje ja sihen liittyvat asiakirjat on sailytettvä laitteen laheisyydessä.

Sisälto

1. Laiteteentiedot
2. Turvaohjeet
3. Lisavarusteiden asennus
4. Kaytto
5. Kunnossapito ja korjaukset

1. LAITEENTIEDOT

Tekniset tiedot

Jannite 18 V

Jannite Akkulatauslaite 230 V

Taajuus Akkulatauslaite 50 Hz

Akun varauskyk 1.3 Ah

Latausaika 3-5 sunti

Porausnopeuksien lukumäärä 2

Max. väantömomentti

Kierrosluku, ilman kuormaa

Asento I 0-400/min

Asento II 0-1150/min

Poranistukan kiinnittäminen 0.8 - 10 mm

Paino (Akku mukaan luettuna) 2.0 kg

Lwa (äänitehotaso) 91.0 dB(A)

Tärinäarvo 1.399 m/s²

Tärinātaso

Täm'an ohjekirjan takana mainittu tärinäsäteilytaso on mitattu standardin EN 60745 mukaisen standarditestin mukaisesti; sitä voidaan käyttaa verrattaessa yhtä laitetta toiseen sekä alustavana tärinalle altistumisen arviona käytettäessä laitetta manituissa käytttotarkoituksissa

• laitteen käytto eri käyttotarkoituksiin tai erilaisten tai huanosti yllapidettyjen lisälitteiden kanssa voi lisāmerkittāvästi altistumistasoa
• laitteen ollessa sammuksissa tai kun se on käynnissä, mutta sillä ei tehdä työtä, altistumistaso voi olla huomattavasti pienempi

Sujoaudu tärinä vaikutukstila yllapitamälla laite ja sen lisāvarusteel, pitamälla kädet lampiminä ja järjestämälla työmenetelmät

Pakkauksen sisälto

1 Akkuporakone
2 Akkujen, tyyppi
1 Akkulatauslaite
2 Kaksipuoliset ruuvikärjet
1 Kayttöohje
1 Turvallisuusohjeet
1 Takuukortti

Tarkista laite, erilliset osat ja lisävarusteet mahdollisten kuljetuksesta aiheutuneiden vaurioiden varalta.

Tuotetiedot

Kuva A

1. Virtakytkin
2. Nopeudenvalintakytkin
3. Momentin saatokiekko
4. Istukka
5. Akku
6. Suunnanvaihtokytki

2. TURVAOHJEET

Symbolien selitykset

Osoittaa loukkaantumisvaaran, hengenvaaran tai tyokalun vauroitumisriskin, jostamn oppaan ohjeita ei noudateta.

Osoittaa sahköiskuvaaran.

Laitteen käyntinopeutta voidaan säätä sahköisesti.

Ei saa käyttaa sateessa

Vain sisakayttoon

Ni-Cd-akut voi kierrattta. Toimita ne ongelmajatteiden kerayspisteeseen, jotta ne kierratetaan tai havitetaan ymparistoa saastavalla tavalla.

Toimita akku kierratykseen.

Tärkeitä turvallisuusohjeita lataus laitetta ja akkulohkoa varten

Jos joudut happolohkossa olevan hapon kanssa kosketuksiin, pese happo heti pois vedellä. Jos happoa joutuu silmiin, huuhtele silmät heti vedellä ja hakeudu heti läkärin!

1. Lue käytööhje ja turvallisuusohje latauslaitteelle ja akkulohkolle ennen käytöä ja noudata niītā!
2. Huomio! Käytä vain latauslaitetta ja akkulohkoa, jotka valmistaja on toimittanut, muussa tapauksessa on olemassa onnettomuusvaara.
3. Suojaa latauslaite, akkulhko ja sahkötyokalu kosteudelta, kuten esim. vesisateelta tai lumelta.
4. Tarkista aina ennen latauslaitteen käytökaikkien kaapeleiden oikea liitäntä.
5. Jos havaitset kaapeleissa vauroiita, latauslaitetta ei saa ena kayttta. Vauroitunut kaapeli on heti vaihettava.
6. Kun et käytä latauslaitetta, verkkopistoke tätyy olla vedettynä irti pistorasiasta. Älä vedä pistoketta verkkokaapelista.
7. Jos latauslaite sattuu putoamaan tai on muualla laitettu altiiksi voimakkaalle mekaaniselle rasitukselle, jat se ennen lisakaytto ensin tunnustetun ammattikorjaamon tutkittavaksi vaurion varalta. Vaurioituneet osat taytyv vaihtaa.
8. Käsittele akkulohkoa varovasti, ala anna sen pudota tai alä iske sitä.
9. Älä milloinkaan itse yritä korjata latauslaitetta tai akkulohkoa. Tunnustetun ammattikorjaamon täytyy aina suorittaa

korjaukset, muussa tapauksessa on olemassa onnettomuusvaara.

1. Vedä aina ennen latauslaitteen tai akkulohkon puhdistusta tai huoltoa latauslaitteen verkkopistoke irti pistorasiasta.
2. Älä lataa akkulohkoa, jos ympäristön lampötila on 5^ alapuolella tai 40^ ylapuolella.
3. Latauslaitteen tuuletusaukkojen taytyy aina olla vapaat.
4. Akkulohkoa ei saa oikosulkea.

Oikosulussa sahkö virtaa suurella virranvoimakkuudella. Seurauksena voi olla ylikuumannus, palonvaara tai akkulohon halkeaminen. Tämä voi johtaa akkulohon vahingoittumisen tai onnettomusvaaraan käytäjälle.

Siitä syysta:

• Alä kiinnitā mitään kaapeleita akkulohkon napoihin.
  Ota tällöin huomioon, ettei akkulohkon kiinnittmessä ole mitään metalliesineita (nauloja, klemmareita, kolikkoja jne.).

• Alä laita akkulohkoa alttiiksi vedelle tai sateelle.
  Käytä mukana toimitettua akkulohkoa ainoastaan yhdessä tämän akku-poraruuvaajan kanssa, jotta välätat virheitä ja/tai vaaran.

• Vaurioitunut tai ei enä lataava akkulohko tāytyh havittä ongelmajäteenä. Alā heita sitā talousjat teeseen.

• Älä milloinkaan heitä akkulohkoa tuleen tai veteen. On olemassa räjähdysvaara!

Sahkoturvallisuus

Tarkasta aina, vastaako akkujannite typpikilvessä ilmoitettua jannitetta.
Tarkasta lisäksi, vastaako verkkojannite akkulataajan tulojannitetta.

Luokan Il kone - kaksoiseristetty - maadoitettua pistorasiaa ei tarvita.

Kaapeleiden tai pistokkeiden vaihto

Vanhat kaapelit ja pistokkeet on havitettävä valittomästi sen jälkeen, kun ne on vaihdettu uusiin.

• Ota akkulohko pois. Kun sahkötyokalua ei kayteta, ennen huoltoa ja tyokalujen vaihdon

yhteydessä kuten esim. kiinnitysistukka, porantera.

Laite on tarkoitetti ruuvaamiseen ja poraamiseen. Kaikki muut kaytot suljetaan nimenomaan bois.

3. LISÄVARUSTEIDEN ASEENNUS

Poista akku porakoneesta ennen lisavarusteiden asentamista.

Poranterien sisään laittaminen ja irrottaminen Kuva B

Poranterien lisaksi koneessa voidaan kayttäa ruuvikärkiä (kuusio Kantakiinnyksellä).

• Avaa poranistukka (4) käantämälä sitä laipoitukselta (9).
• Aseta poranterän varsi sisään poranistukan kiinnitykseen.
  Väännä poranistukka tiukkaan, niin että poranterä on kiinnitety.
  Kierrä poranistukka jälleen auki, kun haluat vaihtaa poranterän.

Akun sisään laittaminen ja poistaminen Kuva C

Tarkasta, etta akkulohkon tai tyokalunulkopinta on puhdas ja kuiva ennen kuin latauslaite liitetään.

Huolehdi, etta pyorimissuuntakytkin (6, Kuva A) on keskiasennossa valttaksesi, etta kone voidaan kytkea paalle odottamattomasti.
- Aseta akku (5) koneen jalkaan, kuten piirustukssessa on esitetty. Paina akku tiukkaan, kunnes se lukittuu.
- Paina molemmin käsin sulkunappeja (10) ennen kuin poistat akun, ja vedä akku ulos koneen jalasta.

4. KÄYTTÖ

Huomioi aina turvallisuusohjeet ja pitaydy asiaankuuluviin märäyksiin.

Pidä koneesta kunnolla kiinni ja paina poranterä
tasaisesti työkappaleeseen. Älä ylikuormita
konetta. Käytä ainoastaan poranteriä, joissa
ei vielä pysty havaitsemaan mitään kulumista.

Kuluneet poranterät vaikuttavat Haitallisesti koneen toimintakelpoisuuteen.

Nopeuden asettaminen

Kuva D

Koneessa on kaksi porausnopeutta.

• Aseta nopeudenvialtakytkin (2) hitaalle poraamiselle tai ruuvaamista varten kännä paälle/pois asentoon '1'.
• Aseta nopeudenvalintakytkin nopeaa poraamista varten asentoon '2'.

Alä vaihda porausnopeutta moottorin kāydessä!

Väantömomentin asettaminen.

Kuva E

Koneessa on 16 eri väantömomentin asetusta, joilla kone voi märittä voiman ruuvien sisään- ja uloskaantämseen.

• Aseta väantömomentin asetusrengas (3) haluttuun asentoon.
  Väantömomentin asetukset, jotka ovat valittavissa, ilmoitetaan asetusrenkaalla numeroiden 1 - 8 sekä kahden vãliasentoa merkitsevien (yhteensä 16) numeroiden vãlissä olevan pisteen avulla.
• Valitse pääasialisesti ruuvin liikuttamiseksi niin alhainen asento kuin mahdollista. Valitse korkeampi asento, jos moottori liukuu lapi.

Ruvien paallee- ja poiskaantaminen.

• Aseta pyörimissuunnan kytkin (6) asentoon 'R' ruuvien kiinniruuvaamista varten.
• Aseta pyörimissuunnan kytkin (6) asentoon 'L' ruuvien aukiruuvaamista varten.

Poraaminen

• Kännä vaantomomentin asetusrengas (3) porausasentoon.

Huolehdi, etta pyorimissuunnan kytkin (6) porauksessa on aina asetetu asentoon ^

IPäälle- ja poiskytkeminen

Kuva A

• Paina Paälle-/Poiskytkin (1) paälle. Ohjaat koneen pyörmisnopeutta voimansiirron välicityksellä kytkimillä.
  Jos päästät irti Päälle-/Poiskytkimesta (1),

poranistukkaa jarrutetaan heti, eikä se pyörin enää.
- Työnnä pyörimissuunnan kytkin (6) keskelle, koneen sulkemiseksi poiskytkettyyn tilaan.

Pane kone pois vasta, kun moottori on tãysin pysähtyneenä. Alä laita konetta polyiselle alustalle. Polyhiukkaset voivat tunkeutua sisään mekanismiin.

Akun lataaminen

Tuotteen mukana tulevaa akkua ei ole ladattu valmiiki.

• Akkulaturia saa käytää vain, kun lampötila on +5^ - + 40^ C.
• Akkulaturia saa käyttaa vain kuivissa, hyvin tuuletetuissa tiloissa.

Lataaminen

Kuva F

• Aseta akuteline tasaïselle alustalle ja aseta akku telineeseen. Kiinnitä huomiota napaisuusmerkintöihin (+ ja -).
• Liītā verkkomuuntajan pistoke akkutelineen sivussa olevaan liittimeen.
• Aseta verkkomuuntaja pistorasiaan.
• Akkutelineen punainen latausvalo osoittaa, etta akkua ladataan.
  Täysin tyhjentyneen akun lataaminenkestä ensimmäisellkerralla noin 5 tuntia. Seuraavilla latauskerroilla lataaminen kestä noin 3 tuntia.

Punainen valo ei sammu automaattisesti latausajan jälkeen! Irrota akku laturista 5 tunnin sisällä. Jos akkua ei irroteta laturista latausajan jälkeen, akku voi ylikuumentua.

Akun latauksen purkaminen

Akun lataamisen lisaksi myos akun oikea purkaminen on tärkeä. Akun oikealla purkamistavalla on suuri merkitys.

Kun akku on ladattu tayteen, alkuporakonetta on kaytettavä, kunnes huomaat poran tehon pienevän niin, ettei pora pyori enaà taydella nopeudella.
Tällöin akun lataus on purkautunut lahes kokonaan. Akun lataaminen voidaan aloittaa vasta nyt.

• Jos akkua aletaan ladata, kun sen kapasiteetista on jäljellä esimerkiki yksi kolmasosa, niin kutsuttu latausmuisti-ilmiö voi aiheuttaa ongelmia. Koska vain akun lataamatonta osaa ladataan nyt, akun latautunut kolmannes voi alkaa kiteytyä. Tällöin akun tamä osa ei enää toimi myöhemmin.
• Älä pura akun varausta aivan kokonaan. Kun huomaat porakoneen pyörimisnopeuden hidastuvan, akku on ladattava. Jos porakoneen käyttoä jatketaan liian pitkään lahes tãysin purkautuneella akulla, akun navat voivat käantya. Kun akun napaisuus käantyy, plusnavasta tulee miinusnapa ja pänvestoin. Jos akun navat ovat käantyneet lataamisen ajaksi, akku vaurioituu käytökelvottomaksi.

Jos akkuporakonetta ei aiota kayttä pitkään aikaan, akku on ladattava ensin täyteen. Akku on varastoitava ladattuna.

5. KUNNOSSAPITO JA

Irrota aina kone virtalähteesti ennen huollon aloittamista.

Koneet on suunniteltu toimimaan pitkään ja mahdolisimman pienellä huoltotarpeella. Puhdistamalla ja käytämälla sitä oikealla tavalla voit itsekin vaikuttaa koneen käytöikään.

Puhdistaminen

Puhdista koneen ulkopinta saannollisesti
pehmeallä kankaalla. Parasta olisi puhdistaa
se jokaisen kayttokerran jälkeen. Pidä koneen
jäahdytsaukot puhtaina. Jos lika on pinttynyt, voit
kayttä saippuavedellä kostutettua kangaspalaa.
Älä kutenkaan kaytä liuottimia kuten bensiiniä,
alkoholia, ammoniakkia jne, koska ne
vahingoittavat koneen muoviosia.

Voitelu

Konetta ei tarvitse voidella.

Viat

Jos kone vikaantuu esimerkiki si osan kulumisen johdosta, ota yhteys takuukortin huoltopisteeseen. Taman kayttooppaan takasivulla on Hajotuskuva, jossa on lueteltu tilattavissa olevat osat.

Ympäristö

Kuljetusvaurioiden välttämiseksi kone on pakattu tukevaan laatikkoon. Tämä pakkaus on mahdollisimman ympäristöystävällinen.

Vioittuneet tai kaytosta poistettavat sahkolaitteet on toimitettava asianmukaiseen kierratyspisteeseen.

Takuu

Lue takuuehdot koneen mukaan liitystä takuukortista.
