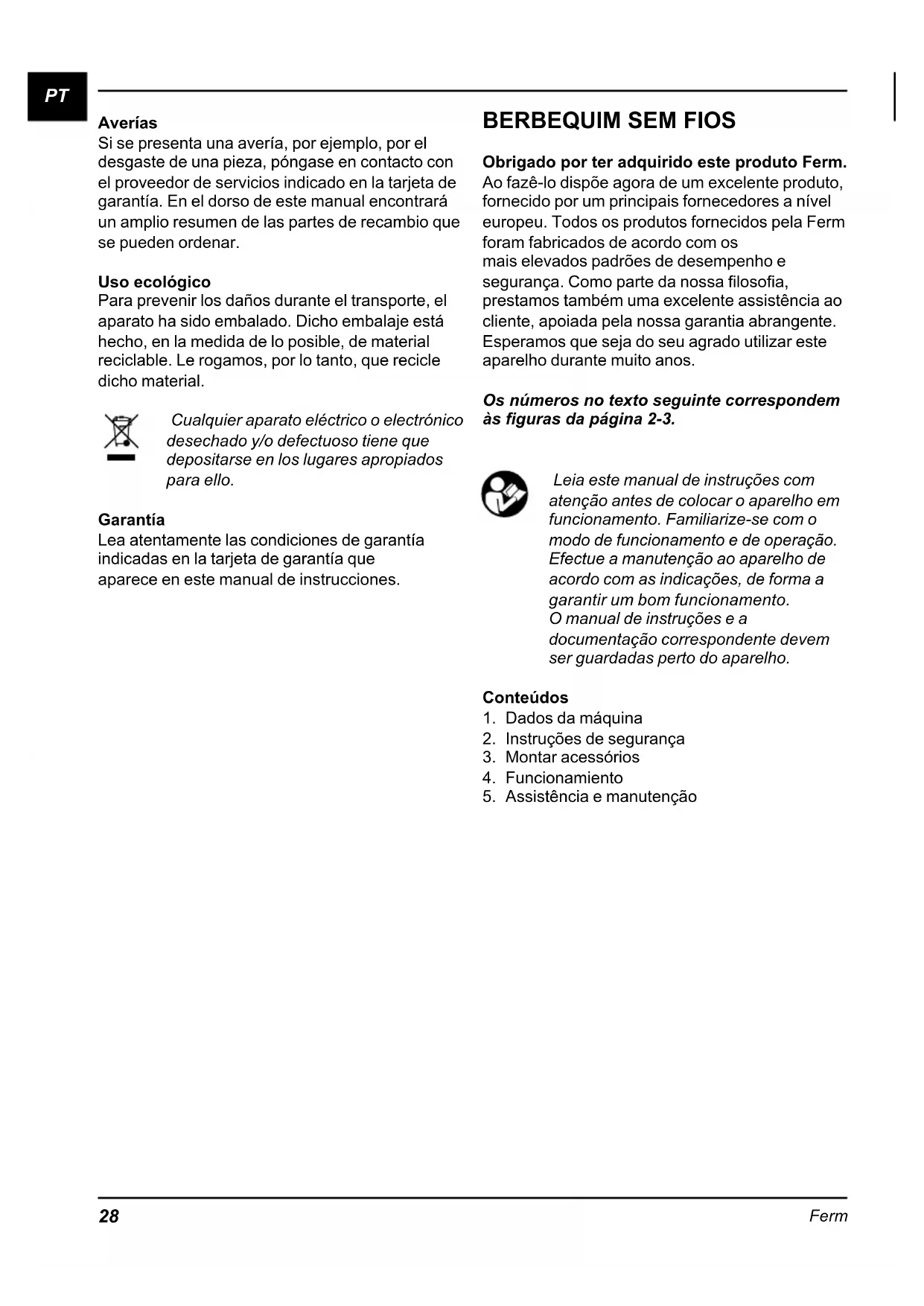

Obrigado por ter adquirido este produto Ferm. Ao fazê-lo dispõe agora de um excelente produto, fornecido por um principais fornecedores a nível europeu. Todos os produtos fornecidos pela Ferm foram fabricados de acordo com os mais elevados padrões de desempenho e segurança. Como parte da nossa filosofia, prestamos também uma excelente assistência ao cliente, apoiada pela nossa garantia abrangente. Esperamos que seja do seu agrado utilizar este aparelho durante muito anos. Os números no texto seguinte correspondem às figuras da página 2-3. Leia este manual de instruções com atenção antes de colocar o aparelho em funcionamento. Familiarize-se com o modo de funcionamento e de operação. Efectue a manutenção ao aparelho de acordo com as indicações, de forma a garantir um bom funcionamento. O manual de instruções e a documentação correspondente devem ser guardadas perto do aparelho. Conteúdos

2. Instruções de segurança

3. Montar acessórios

5. Assistência e manutençãoPT

Especificações técnicas Voltagem 18 V Adaptador da voltagem de carregar 230 V~ Frequência 50 Hz Capacidade da bateria 1.3 Ah Tempo de carregar 3-5 horas Velocidados 2 Max. torção 15 Nm Velocidade andamento livre Position I 0-400/min Position II 0-1150/min Diâmetro máx. da broca (madeira) 0.8-10 mm Peso (incl. 1 bateria) 2.0 kg Lpa (pressão sonora) 80.0 dB(A) Lwa (nível de pressão sonora) 91.0 dB(A) Vibração 1.399 m/s

Nível de vibração O nível de emissão de vibrações indicado na parte posterior deste manual de instruções foi medido de acordo com um teste normalizado fornecido na EN 60745; pode ser utilizado para comparar uma ferramenta com outra e como uma avaliação preliminar de exposição à vibração quando utilizar a ferramenta para as aplicações mencionadas - utilizar a ferramenta para diferentes aplicações ou com acessórios diferentes ou mantidos defi cientemente, pode aumentar signifi cativamente o nível de exposição - o número de vezes que a ferramenta é desligada ou quando estiver a trabalhar sem fazer nada, pode reduzir signifi cativamente o nível de exposição Protejase contra os efeitos da vibração, mantendo a ferramenta e os acessórios, mantendo as mãos quentes e organizando os padrões de trabalho Conteúdo da embalagem 1 Broca sem fio 2 Baterias 1 Carregador da bateria 2 Acessórios 1 Estojo 1 Manual de instruções 1 Cartão de garantia 1 Instruções de segurança Verifique se o aparelho apresenta quaisquer peças soltas ou danos nos acessórios causados durante o transporte. Informaçoes do produto Fig. A

3. Anel de definição de torque

6. Interruptor de direcção

SEGURANÇA Explicação dos símbolos Indica o risco de ferimentos, perda de vida ou danos na ferramenta, se não seguir as instruções deste manual. Indica o perigo de choque eléctrico O número de rotações da máquina pode ser definido electronicamente Não utilizar à chuva. Apenas para utilização interna As baterias Ni-Cd são recicláveis. Entregue-a num centro de reciclagem de resíduos químicos, para que a bateria seja reciclada ou eliminada de forma a não prejudicar o ambiente. Recicle sempre as pilhas Importante notificaçõ de segurança relativa às baterias e a carregador da bateria Caso entre em contacto com o ácido de qualquer uma das baterias, lave as partes afectadas imediatamente com água. Se o ácido entrar em contacto com os olhos, lave-os imediatamente com água e procure aconselhamento médico assim que possível.PT

1. Antes de utilizar as baterias e o carregador

da bateria, certifique-se de que leu e compreendeu as instruções de utilização e as informações de segurança.

2. Utilize apenas as baterias com o carregador

de baterias fornecido – a utilização de outros carregadores pode ser perigosa.

3. Mantenha a bateria, as ferramentas e o

carregador da bateria afastados de condições molhadas e de humidade.

não o utilize sem que estes tenham sido substituídos.

6. Quando o carregador não se encontrar em

utilização, não deve permanecer ligado. Quando desligar, não puxe pelo cabo.

7. Se o carregador interromper o seu

funcionamento ou apresentar quaisquer problemas técnicos, leve-o a um representante autorizado para que seja verificado antes de utilizá-lo novamente. Quaisquer peças danificadas devem ser substituídas.

8. Exerça extremo cuidado quando manusear

a bateria, não a deixe cair nem bata contra outros objectos.

9. Nunca tente reparar o carregador da

bateria ou a própria bateria; isto pode ser extremamente perigoso. As reparações devem ser sempre levadas a cabo por um representante reconhecido.

10. Desligue sempre o carregador antes

de proceder a tarefas de limpeza ou de manutenção no mesmo.

11. Não tente carregar as baterias com

temperaturas inferiores a 5 graus ou superiores a 40 graus centígrados.

12. As ventilações de ar no carregador da bateria

têm de ser mantidas desobstruídas.

13. A bateria não deve apresentar curto-circuitos.

Quando um aparelho entra em curto- circuito, a força da corrente eléctrica é aumentada. Isto pode fazer com que o equipamento entre em sobreaquecimento, incendeie ou até exploda, provocando danos e colocando o operador em risco. Para evitar esta situação:

• Em primeiro lugar, não ligue quaisquer cabos aos terminais da bateria;

• Certifique-se de que nenhum objecto metálico (pregos, moedas, clipes para papéis) não ficam presos na abertura da bateria;

• Não exponha a bateria à água ou chuva.

dans l’eau ! Il risquerait d’exploser! Seguraça eléctrica Verifique sempre se a corrente eléctrica corresponde à tensão descrita na placa de classificação. Verifique também se a tensão eléctrica corresponde à tensão de entrada dp carregador da bateria. Máquina classe II – Isolamento duplo – Não necessita de tomada com terra. Substituição de cabos ou tomadas Elimine imediatamente cabos ou tomadas antigas depois de serem substituídas por componentes novos.

Antes de montar um acessório, desligue sempre a bateria. Inserir e remover as pontas da brocas Fig. B Além das pontas a ma´quina também suporta pontas roscadas com um veio hexagonal.

• Solte o mandril (4) segurando uma secção e rodando a outra (9).

• Posicione o veio da ponta da broca na partePT

• Aperte o mandril até a ponta ficar bem apertada.

• Abra novamente o mandril quando pretender trocar a ponta da broca. Inserir e retirar a bateria Fig. C A broca só deve ser utilizada com o interruptor para a frente/para trás completamente encerrado

• Certifique-se de que o interruptor de direcção (6 Fig. A) está na posição central para impedir que a máquina se ligue inesperadamente.

• Coloque o acumulador (5) na parte inferior da máquina, tal como apresentado no diagrama, até engrenar.

• Antes de remover o acumulador, prima os botões de libertação (10) e retire o acumulador da parte inferior da máquina

Observe sempre as instruções de segurança e os regulamentos aplicáveis. Segure firmemente a máquina e empurre a ponta com uma pressão uniforme na peça de trabalho. Não force a máquina. Utilize apenas pontas que ainda não mostrem sinais de desgaste. As pontas desgastadas produzem um efeito negativo na eficácia da máquina. Ajustar a velocidade Fig. D O aparelho tem duas velocidades de perfuração.

• Para uma perfuração lenta ou para a remoção de parafusos, coloque o interruptor de selecção de velocidade (4) na posição ‘lo’.

• Para uma perfuração rápida, coloque o interruptor de selecção de velocidade na posição ‘hi’. Nunca desligar enquanto o motor estiver em funcionamento! Ajuste do torção Fig. E A máquina conta com diferentes definições de torção, através das quais a força de aperto e libertação dos parafusos pode ser determinada.

• Coloque o anel de definição de torção (3) no torção pretendido.

• Preferivelmente, seleccione a definição mais baixa possível para movimentar o parafuso. Seleccione uma definição de torção mais elevada, se o motor derrapar. Apertar e desapertar parafusos

• Coloque o interruptor de direcção (6) na posição ‘R’ para aparafusar.

• Coloque o interruptor de direcção na posição ‘L’ para desaparafusar. Brocar

• Coloque o anel de definição de torção (3) na posição de brocar. Certifique-se de que o interruptor de direcção (6) está sempre na posição ‘R’ durante a brocagem. Ligar e desligar Fig. A

• Pressione o botão de ligar/desligar(1). Pode regular a velocidade da máquina pelo nível de pressão que aplica no botão.

• Soltar o botão de ligar/desligar (1) faz com que a broca pare imediatamente

• Faça deslizar o interruptor de direcção (6) para o centro para bloquear a máquina no modo desligado. Não afaste a máquina sem que esta tenha parado completamente. Não armazene a máquina numa superfície poeirenta. As partículas de pó podem entrar no mecanismo. Utilize apenas a broca com o interruptor para a frente/para trás (2) totalmente engrenado. Nunca tente utilizar a broca com este interruptor na posição neutra. Carregar a bateria Fig. F A bateria incluída é fornecida sem carga.

• Coloque o suporte da bateria numa superfície plana e coloque a bateria no suporte da bateria. Tenha atenção às indicações dos pólos + e -.

• Coloque a ficha do adaptador no conector na parte lateral do suporte da bateria.

• Coloque o adaptador na tomada.

• A luz vermelha de carregar no suporte da bateria acende indicando que a bateria está a ser carregada.

• O processo de carregar uma bateria completamente descarregada demora na primeira vez aproximadamente 5 horas e depois aproximadamente 3 horas. Depois de carregar, a luz vermelha não apaga automaticamente! Retire a bateria do carregador dentro de 5 horas. Se a bateria não for retirada do carregador depois do período de carregar terminar, a bateria sobreaquece. Descarregar a bateria Não é apenas carregar as baterias que é importante, descarregar é igualmente importante ou até de maior importância.

• Quando a bateria for carregada deve utilizar o bomba de ar acusem fio até começar a notar que a força do bomba de ar acu está a diminuir.

• Agora a bateria está quase descarregada. Só agora pode começar a carregar a bateria.

• Carregar a bateria enquanto esta ainda tem carga, por exemplo, um terço da capacidade, pode ocorrer aquilo a que se chama “efeito de memória”. Esse efeito faz com que durante o carregamento apenas a parte descarregada é carregada e a terceira parte continuamente com carga pode cristalizar. Esta terceira parte da capacidade cristalizada na bateria nunca mais pode ser utilizada.

• Não descarregue a bateria ao mínimo. Assim que notar que a potência ou a velocidade rotativa máxima está a diminuir, tem que carregar a bateria. Se continuar a utilizar o bomba de ar acue a bateria ficar completamente descarregada, pode ocorrer aquilo a que se chama “efeito de troca de pólos”. A polaridade da bateria é então invertida: o “+” tornase o “-“ e o “-“ tornase o “+”. Uma vez que isto tenha ocorrido, a polaridade continua invertida durante o carregamento e isto danifica a bateria irremediavelmente. Quando o aparelho sem fios não for utilizado durante um longo período de tempo, primeiro, carregue totalmente a bateria. A bateria tem de ser armazenada na condição carregada.

MANUTENÇÃO Durante as tarefas de limpeza e manutenção, retire a ficha da tomada de corrente eléctrica. Nunca utilize água ou líquidos inflamáveis para limpar a máquina. Limpe a máquina, escovando-a com uma escova. As máquinas foram concebidas para trabalharem durante longos períodos de tempo com um mínimo de manutenção. O funcionamento contínuo e satisfatório depende da utilização correcta da máquina e a limpeza regular. Limpeza Mantenha as ranhuras de ventilação da máquina limpas para impedir o sobreaquecimento do motor. Limpe regularmente o revestimento da máquina utilizando um pano suave, de preferência após cada utilização. Mantenha as entradas de ventilação livres de poeiras e sujidades. Se a sujidade não sair, utilize um pano humedecido em água com detergente. Nunca utilize solventes tais como petróleo, álcool, amoníaco, etc. Estes solventes podem danificar as peças de plástico. Lubrificação A máquina não requer qualquer lubrificação adicional. Falhas Se ocorrer alguma falha, por exemplo, devido a desgaste duma peça, contacte o endereço de assistência indicado no cartão de garantia. No fim deste manual encontra um diagrama de componentes alargado com as peças que podem ser encomendadas.IT

Ferm Ambiente Para evitar danos de transporte a máquina é fornecida com uma embalagem resistente. A embalagem é o mais possível feita de material reciclável. Por isso, use a possibilidade de reciclagem da embalagem. Os aparelhos eléctricos ou electrónicos avariados e/ou eliminados têm de ser recolhidos nos pontos de reciclagem adequados. Garantia As condições da garantia podem ser encontradas no cartão da garantia em separado.
